MX822 - Table de mixage Audiophony - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil MX822 Audiophony au format PDF.
| Type de produit | Table de mixage analogique 8 canaux stéréo avec processeur d'effets numérique intégré et interface audio USB |
| Marque | Audiophony |
| Modèle | MX822 |
| Canaux d'entrée | 4 canaux mono (XLR/Jack) + 2 canaux stéréo (Jack/RCA) + entrée stéréo RCA (Tape/CD) + entrée USB |
| Entrées micro | XLR symétrique, alimentation fantôme +48V commutable |
| Entrées ligne | Jack TRS symétrique (mono) et Jack TS asymétrique (stéréo), RCA asymétrique |
| Sorties | Main L/R (Jack TS), Control Room (Jack TS), AUX/EFX Send (Jack TS), Record Out (RCA), Casque (Jack stéréo) |
| Processeur d'effets | DSP 24 bits, 10 presets (réverbérations, delays, chorus), sélection par potentiomètre, déclenchement par footswitch |
| Égalisation | 3 bandes par canal : High (12 kHz, plateau ±15 dB), Mid (2,5 kHz, crête ±12 dB), Low (80 Hz, plateau ±15 dB) |
| Port USB | USB Audio Class 1.0, Full Duplex, plug & play sans driver, compatible Windows/Mac/Linux |
| Alimentation | Externe 230V~50Hz, adaptateur fourni (ref. PA-M822 25W) |
| Consommation | 25W max |
| Poids | 2,4 kg |
| Dimensions (approx.) | 300 x 280 x 100 mm (estimation d'après les caractéristiques de la gamme) |
| Filtre coupe-bas | 75 Hz, commutable par canal |
| Indicateurs de niveau | LED Peak par canal (pré-fader), double vu-mètre à LED 10 segments pour Main L/R |
| Alimentation fantôme | +48V, commutable, sur toutes les entrées micro XLR |
| Entretien et nettoyage | Débrancher avant nettoyage. Utiliser un chiffon humide. Ne pas immerger. Ne pas utiliser de solvants. |
| Sécurité | Respecter les consignes de mise à la terre. Ne pas ouvrir le boîtier. Utiliser uniquement l'alimentation fournie. Éviter l'humidité et les sources de chaleur. |
| Pièces détachées et réparabilité | Aucune pièce réparable par l'utilisateur. Contacter un service technique agréé Hitmusic pour toute maintenance. Fusible interne de type et calibre identiques. |
| Garantie | La garantie peut être annulée en cas d'utilisation d'une alimentation non conforme ou d'ouverture du boîtier. |
FOIRE AUX QUESTIONS - MX822 Audiophony
Questions des utilisateurs sur MX822 Audiophony
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Table de mixage au format PDF gratuitement ! Retrouvez votre notice MX822 - Audiophony et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil MX822 de la marque Audiophony.
MODE D'EMPLOI MX822 Audiophony
1 - Instructions de sécurité
1.1 - Informations importantes de sécurité
Cet appareil a été créé pour fonctionner en lieu chauffé et isolé de toute forme d'humidité ou de projection d'eau. Toute utilisation en lieu humide, non-protégé, ou soumis à des variations de températures importantes peu représenter un l'appareil que pour toute personne à proximité.
Seuls les services techniques compétents et reconnus par Hitmusic sont habillités à réaliser la maintenance de cet appareil. Les gestes courants d'entretien doivent respecter les précautions de ce manuel.
Cet appareil contient à l'intérieur de son boîtier, des parties non isolées sous tensions suffisamment élevées pour représenter un risque de choc électrique. Vous ne devez en aucun cas réaliser la maintenance de cet appareil lorsque celui-ci est sous tension
CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN
ATTENTION : Afin de réduire les risques de chocs électriques, ne retirez jamais les capots. Il n'y a aucune pièce réparable par l'utilisateur à l'intérieur. Contactez un service technique compétent pour la maintenance de cet appareil.
Risque d'électrocution
Afin de prévenir les risques d'électrocution, n'utilisez pas de rallonge, de prise multiple ou tout autre système de raccordement sans que les parties métalliques en contact soient complètement hors de portée.
Niveaux sonores
Les systèmes de sonorisation sont capables de délivrer un niveau sonore (SPL) nuisible à la santé humaine. Les niveaux de pression sonore apparemment non critiques peuvent endommager l'audition si la personne y est exposée sur une longue période. Ne pas stationner à proximité immédiate des enceintes acoustiques en fonctionnement.
Protection de l'environnement
L'environnement est une cause que défend HITMUSIC, nous commercialisons uniquement des produits propres, conformes aux normes ROHS.
Votre produit est composé de matériaux qui doivent être recyclés, ne le jetez pas dans votre poubelle, apportez-le dans un centre de collecte sélective mis en place à proximité de votre résidence. Les centres de services agréés vous reprendront votre appareil en fin de vie afin de procéder à sa destruction dans le respect des règles de l'environnement.
Pour plus de renseignements http://www.hitmusic.fr/directives-deee.php.
1.2 - Symboles utilisés
Le symbole IMPORTANT signale une recommandation d'utilisation importante.
Le symbole WARNING signale un risque d'atteinte à l'intégrité physique de l'utilisateur et de toute autre personne présente. Le produit peut de plus être endommagé.
Le symbole CAUTION signale un risque de dégradation du produit.
1.3 - Instructions et recommandations
1 - Lisez les instructions: il est conseillé de bien lire toutes les instructions d'utilisation et de fonctionnement avant l'utilisation de l'appareil.
2 - Conservez les instructions : il est conseillé de conserver les instructions d'utilisation et de fonctionnement ultérieurement.
3 - Considérez les avertissements : il est conseillé de bien prendre en compte tous les avertissements et toutes les instructions de fonctionnement du produit.
4 - Suivez les instructions : il est conseillé de bien suivre toutes les instructions de fonctionnement et d'utilisation.
5 - Eau et humidité : n'utilisez pas cet appareil à proximité de l'eau, par exemple près d'une baignoire, d'un lavabo, d'un évier ou d'une bassine; ni dans un endroit humide ou près d'une piscine, etc...
6 - L'installation : Ne posez pas cet appareil sur un meuble roulant, un trépied, un support ou une table instables. L'appareil risquerait de tomber blessant gravement un enfant ou un adulte et de s'abîmer sérieusement. Utilisez seulement un meuble roulant, une étagère, un trépied, un support ou une table recommandés par le fabricant ou vendus avec l'appareil. Dans tous les cas pour installer l'appareil il est conseillé de suivre les instructions du fabricant et d'utiliser des instruments recommandés par celui-ci.
Il est fortement conseillé de déplacer avec prudence le meuble roulant quand l'appareil se trouve dessus. Des arrêts brutaux, une trop forte poussée et des surfaces rugueuses risqueraient de renverser l'ensemble.
7 - Montage en plafonnier ou sur un mur : Il est recommandé de contacter
votre revendeur avant tout montage.
8 - Aération : les fentes et ouvertures dans le boîtier sont prévues pour l'aération, pour assurer une utilisation en toute confiance du produit et pour éviter une surchauffe. Ces ouvertures ne doivent donc pas être obstruées ni recouvertes. Il faut faire attention à ne jamais obstruer ces ouvertures en plaçant le produit sur un lit, un canapé, une couverture ou autre surface de ce style. Cet appareil ne devrait pas être placé dans une installation fermée tels une valise ou un rack à moins qu'une aération ait été prévue ou que les instructions du fabricant aient été suivies.
9 - Chaleur : il est conseillé de maintenir le produit éloigné des sources de chaleur tels les radiateurs, les poêles, les réflecteurs de chaleur ou autres produits (ainsi que les amplificateurs) qui produisent de la chaleur.
assurer une utilisation en toute confiance du produit et pour éviter une surchauffe. Ces ouvertures ne doivent donc pas être obstruées ni recouvertes. Il faut faire attention à ne jamais obstruer ces ouvertures en plaçant le produit sur un lit, un canapé, une couverture ou autre surface de ce style. Cet appareil ne devrait pas dans une installation fermée tels une valise ou un rack à moins qu'une aération vue ou que les instructions du fabricant aient été suivies.
: il est conseillé de maintenir le produit éloigné des sources de chaleur tels les radiateurs, les poêles, les réflecteurs de chaleur ou autres produits (ainsi que les amplificateurs) qui produisent de la chaleur.
10 - Alimentation électrique : ce produit fonctionne seulement sur le voltage indiqué sur une étiquette au dos de l'appareil. Si vous n'êtes pas sûr du voltage de votre installation électrique, consultez votre revendeur ou votre compagnie d'électricité.
11 - Protection des câbles électriques: il faut veiller à ce que les câbles électriques ne soient pas susceptibles d'être piétinés ou pincés par des objets placés dessus ou contre, en faisant particulièrement attention aux câbles au niveau des prises et de leur point de sortie sur l'appareil.
12 - Pour nettoyer : débranchez l'appareil avant de le nettoyer. N'utilisez pas d'accessoires non conseillés par le fabricant. Utilisez un chiffon humide sur la surface de l'appareil. Ne passez pas l'appareil sous l'eau.
13 - Période de non utilisation : Débranchez le cordon d'alimentation de votre lecteur si vous ne l'utilisez pas durant une longue période.
14 - Pénétration d'objets ou de liquides : ne laissez jamais pénétrer d'objets en tout genre dans cet appareil à travers les ouvertures car ils risqueraient de provoquer un incendie ou une décharge électrique.
Ne répandez jamais de liquides en tout genre sur le produit.
15 - Dommages nécessitant un entretien : adressez-vous à des personnes qualifiées dans
les cas suivants :
- Quand le cordon d'alimentation ou la prise est abîmé(e).
- Si du liquide a été répandu ou si des objets sont tombés dans l'appareil.
- Si le produit a été au contact de pluie ou d'eau.
- Si le produit ne fonctionne pas normalement en suivant les instructions.
- Si le produit a pris un choc.
16 - Entretien/révision : n'essayez pas de réviser vous-même ce produit. Cela vous exposerait à une dangereuse tension. Adressez-vous à un personnel qualifié.
17 - Milieu de fonctionnement : Température et humidité du milieu de fonctionnement : De +5
à +35° ; humidité relative inférieure à 85% (orifice de ventilation non obstrués).
! à +35° ; humidité relative inférieure à 85% (orifice de ventilation non obstrués). N'installez pas l'appareil dans un endroit mal ventilé ou dans un lieu soumis à une forte humidité ou en plein soleil (ou à une forte lumière artificielle).
2 - Introduction et Installation
3.1 - Introduction
Nous vous remercions d'avoir choisi la MX822.
Vous possédez maintenant un appareil de grande qualité, qui saura, nous en sommes persuadés, vous apporter satisfaction.
La MX822 est une console de mixage de type orchestre équipée d'un port USB et d'un multi-effets intégré 24 bits.
Sa facilité d'utilisation, sa rapidité d'exécution et ses nombreuses fonctions en font un ensemble extrêmement efficace.
Le guide que vous lisez en ce moment vous permettra de prendre rapidement connaissance des différentes fonctions et possibilités de la MX822.
Gardez-le à portée de la main pendant les premières utilisations de votre appareil afin de vous familiariser avec ses fonctions.

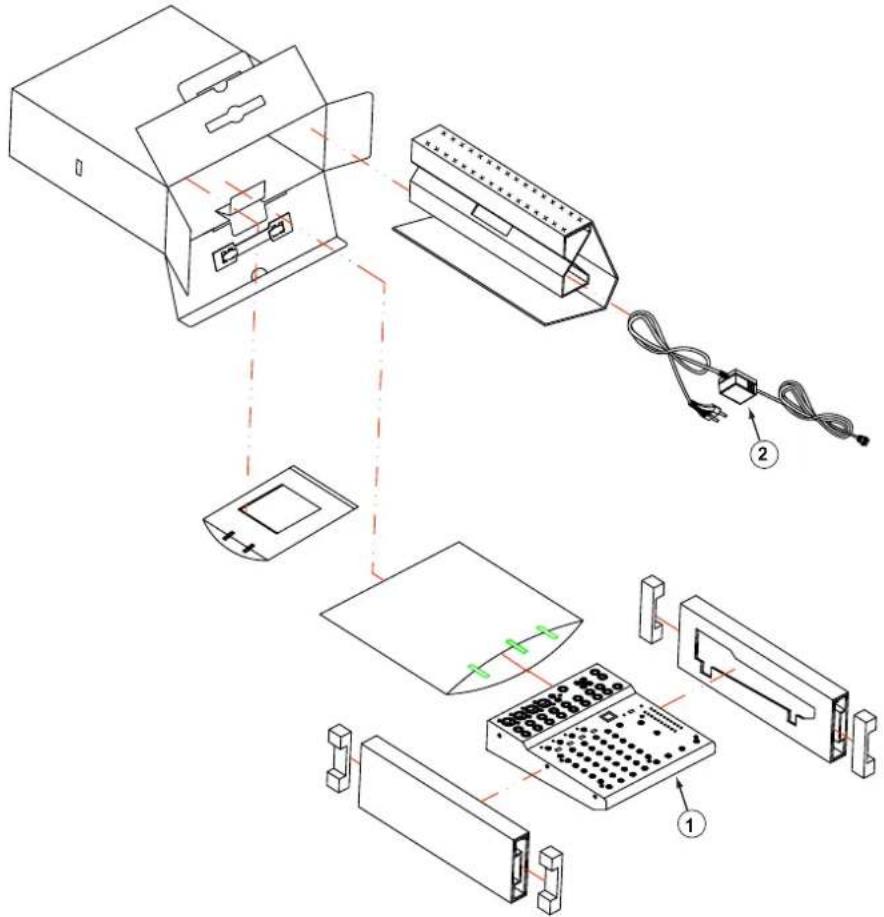

3.2 - Contenu de l'emballage
Votre console a été emballée avec le plus grand soin afin de lui garantir un transport en toute sécurité. Si l'emballage présente des traces de choc, vérifiez que votre console ne présente aucun signe extérieur de dégât.
Dans l'emballage vous devez trouver les éléments listés ci-dessous :
1 - La console MX822
2 - Une alimentation externe
Et bien-sûr le manuel d'utilisation que vous lisez en ce moment.
Si un ou plusieurs de ces éléments étaient manquants, contactez immédiatement votre revendeur.
La MX822 a été prévue pour fonctionner horizontalement lorsqu'elle n'est pas fixée. Veillez cependant à ce que la MX822 ne subisse ni force, ni vibration lors de son utilisation et de son stockage afin d'éviter toute chute de l'appareil.

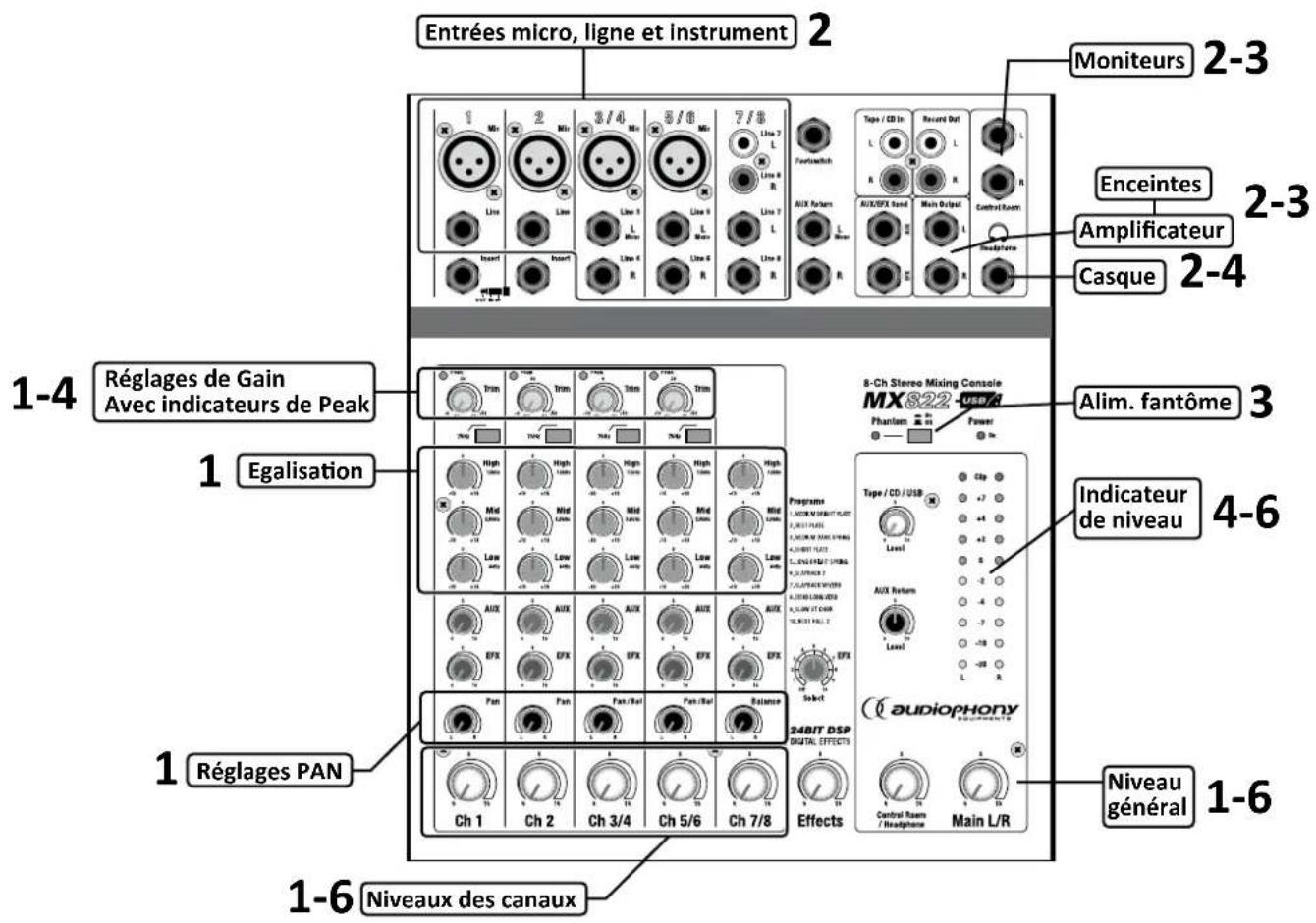

3 - Guide de prise en main rapide en 6 étapes
1 - Mettez votre console et toutes les commandes de niveau au minimum.
Les commandes de niveau sont : Les niveaux des canaux, les réglages de gain, le niveau ALT 3/4, le niveau général et les volumes AUX/EFX Send.
2 - Mettez hors tension tous les appareils externes et connectez les micros et les instruments.
Note :
- Reportez vous au chapitre 7 pour les détails concernant les connecteurs à utiliser.
- Si vous raccordez des guitares ou des basses, utilisez des boîtiers de direct (DI). Si vous connectez directement ces instruments, le son obtenu sera de mauvaise qualité.
3 - Afin d'éviter d'endommager vos enceintes, mettez sous tension les appareils dans l'ordre suivant :
a - Périphérique externes
b - La console MX822
c - Amplis de puissance ou enceintes amplifiées
Note :
Si vous utilisez des micros qui nécessitent l'alimentation fantôme, activez cette alimentation avant de mettre la console sous tension.
4 - Réglez les commandes de gain de sorte que les LED peak clignotent brièvement sur les niveaux les plus élevés :
Note :
- Si vous voulez régler un canal avec précision, activez le commutateur PFL du canal en question et agissez sur le gain de sorte que le vu-mètre à LED passe occasionnellement au dessus du niveau O.
- La sortie casque vous permet d'effectuer un contrôle auditif de ce réglage. Cette sortie envoie le signal pré-fadé (avant le réglage de niveau du canal).
5 - Réglez le niveau général MAIN L/R sur la position «0».
6 - Réglez les niveaux des canaux de sorte que la balance soit correcte puis agissez sur le potentiomètre MAIN L/R pour ajuster le volume général :
Note :
Pour afficher le niveau général sur le vu-mètre, désactivez les commutateurs PFL des canaux et les commutateurs ALT 3/4 et Tape/CD/USB situés sous le vu-mètre.

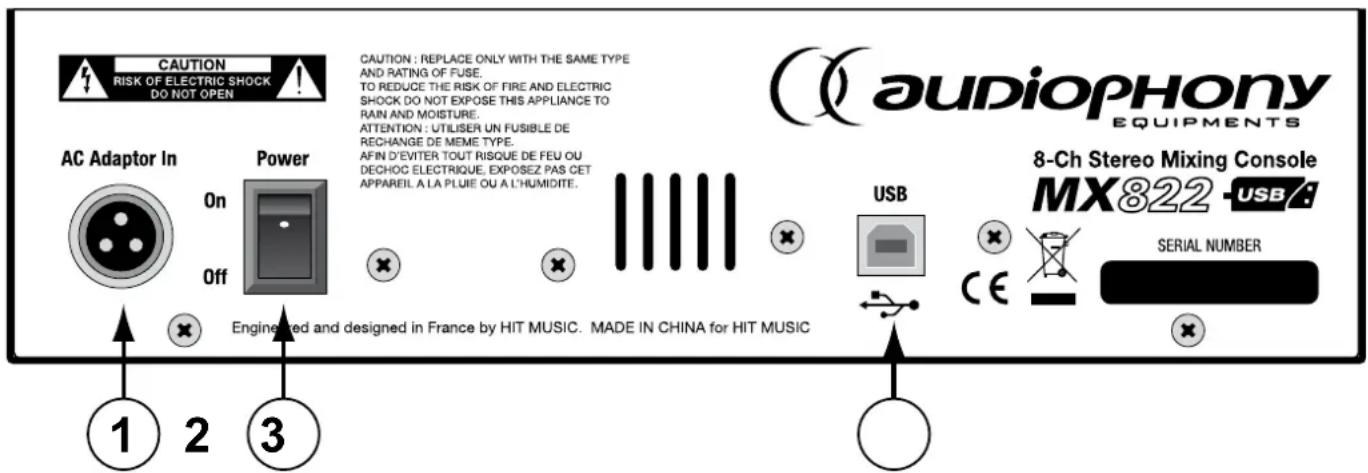

4 - Panneau arrière
Reliez sur ce connecteur l'alimentation fournie.
ATTENTION : La console a été conçue pour fonctionner uniquement avec l'alimentation fournie. Dans le cas d'utilisation d'un autre type d'alimentation, la société Audiophony ne pourrait pas assurer la garantie de la console.
2 - Bouton de mise sous tension
5 - Utilisation de l'USB
Le ports USB de votre console de mixage permet la lecture de sources provenant de votre ordinateur, et l'enregistrement audio de votre mix sur votre ordinateur.
Grâce au système Full Duplex, vous pouvez simultanément :
- Envoyer une source de votre ordinateur vers votre table de mixage via un logiciel de lecture de médias.
- Envoyer une source sonore de votre table vers votre ordinateur afin de l'enregistrer via un logiciel dédié.
- Votre MX822 utilise un protocole USB Audio Codec (USB audio device) des plus standards, et donc compatible avec tous les OS récents et mis à jour.
- Ce codec fonctionne autant en entrée qu'en sortie et ne nécessite pas de driver spécifique pour fonctionner avec votre ordinateur.
- Pour recevoir ou envoyer un signal depuis votre console, connectez un câble USB A/B entre l'ordinateur et la console (celle si sera alors considérée comme une carte son) et suivez les instructions de votre système informatique (installation et routage).
- Le réglage du niveau d'entrée du port USB s'effectue via le potentiomètre Tape/CD/USB de la tranche master.
ATTENTION :
- Il est déconseillé de brancher et débrancher une prise USB lorsque la table est allumée, ou lorsque l'ordinateur source est en lecture.
- Il est impossible de connecter une source de type USB Mass Storage (clé USB, disque dur,...) à ce port USB.
6 - Détails des tranches

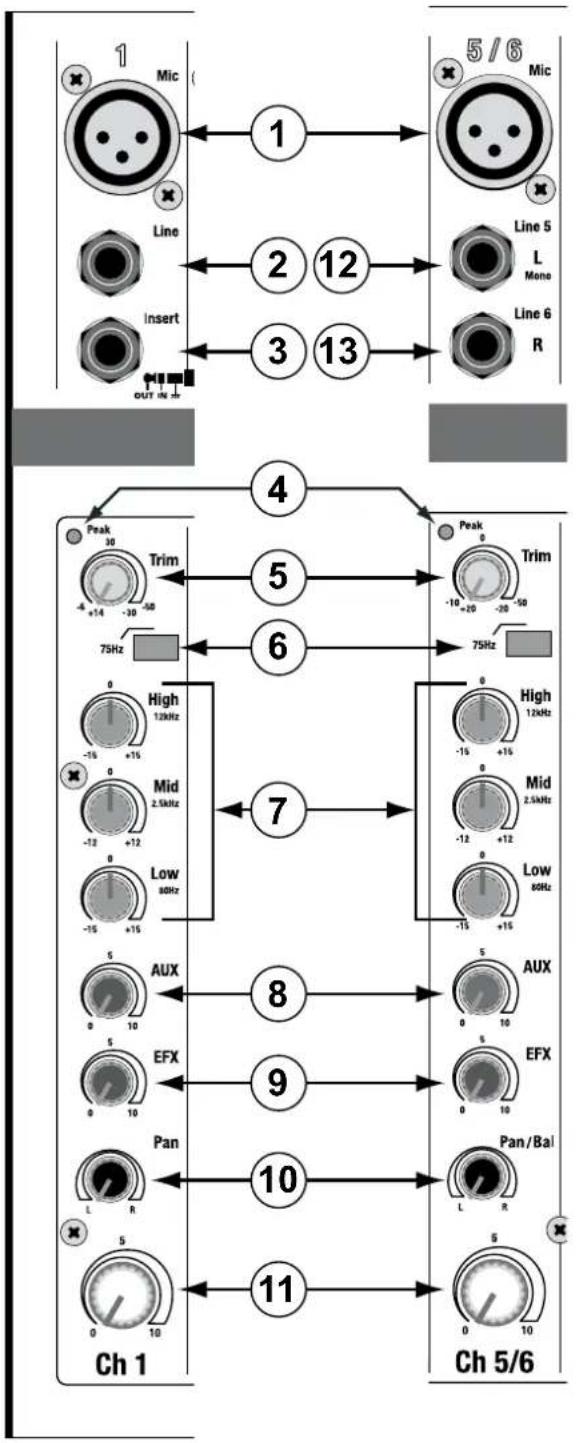

6.1 - Les tranches Mono


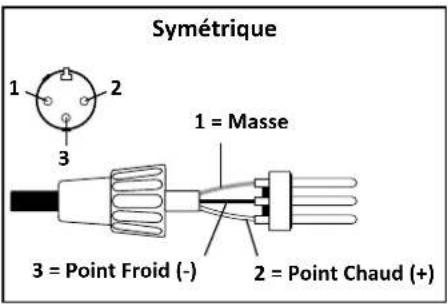

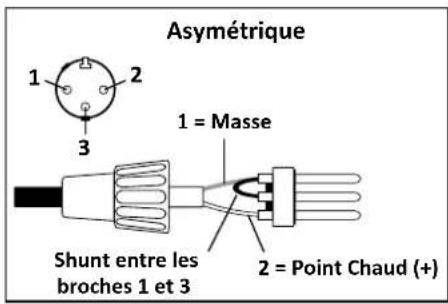

1 - Entrée micro :
Reliez sur ces entrées vos micros. Les entrées micro sont de type symétrique et peuvent être alimentées par une alimentation fantôme dans le cas d'utilisation de micros statiques. Reportez vous au paragraphe 7 pour les détails de câblage de ce type d'entrée.
Ces entrées acceptent aussi les signaux de type asymétrique.

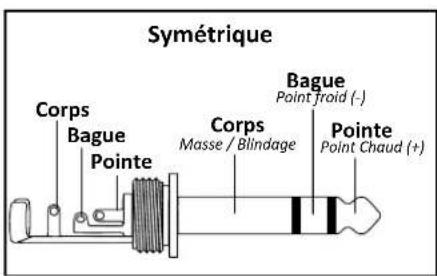

2 - Entrée Ligne :

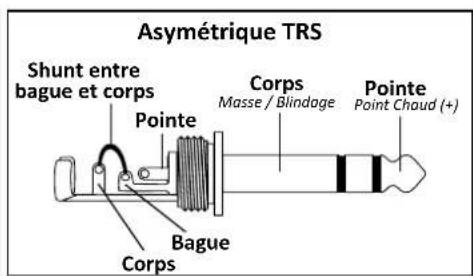

Ces entrées sont de niveau ligne sur châssis Jack TRS (stéréo). Comme les entrées micros, elles sont symétriques. Ces entrées acceptent aussi les signaux asymétriques. Reliez sur ces entrées les claviers, les sorties ligne des amplis guitare, les boîtiers de direct, ... etc. Reportez vous au paragraphe 7 pour les détails de câblage de ce type d'entrée.

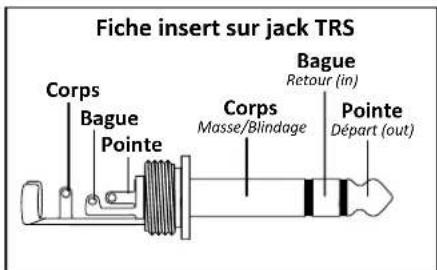

3 - Connecteur Insert :
Cette entrée se situe entre l'amplificateur d'entrée et le filtre passe-haut (6). Cette entrée permet d'intercaler votre propre processeur d'effet, un égaliseur graphique, un compresseur ou tout autre traitement de son entre le signal d'entrée et le traitement de la voie.

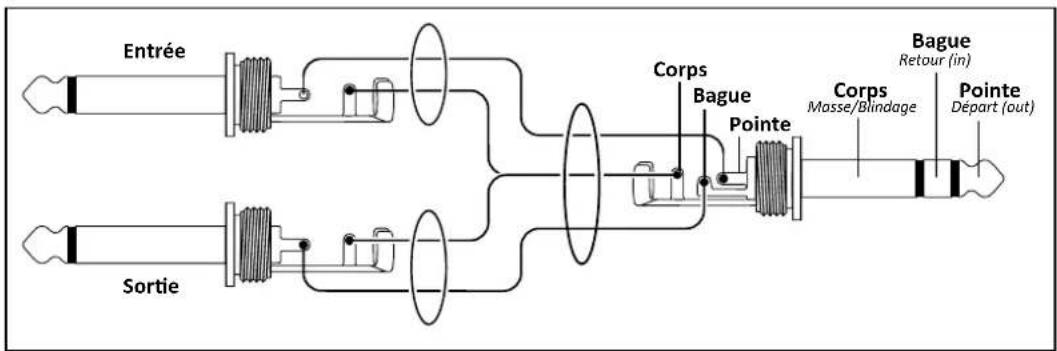

Le principe de câblage de l'insert vous est donné au paragraphe 7.
4 - LED Peak :
Cette LED vous permet de vérifier le niveau du signal d'entrée. Elle s'allume lorsque le signal d'entrée se situe 5dB en dessous de la saturation du canal. La mesure s'effectue après l'égalisation et avant le fader de canal. Si cette LED s'allume trop souvent, il vous faut agir sur le potentiomètre Trim afin de baisser le niveau d'entrée. Si cet ajustement n'est pas suffisant, baissez le niveau de sortie de l'appareil branché sur le canal.
5 - Potentiomètre Trim :
Ce potentiomètre sert à régler le niveau d'amplification le l'entrée du canal. Avant de câbler ou de dé câbler une source sur le canal, positionnez ce potentiomètre en butée à gauche.
Ce potentiomètre comporte deux graduations :
- De -30 à +14dB : Cette graduation concerne l'entrée micro.
- De -50 à -6dB : Cette graduation concerne l'entrée ligne.
Lorsque vous raccordez une source de niveau ligne (-10dBV ou +4dBU), amenez le potentiomètre sur la valeur correspondant au niveau de sortie, alimentez l'entrée avec un signal et utilisez le vu-mètre de sortie pour vous assurer que le niveau de sortie soit de 0dB.
6 - Commutateur de filtre passe-haut :
Lorsqu'il est enfoncé, ce commutateur active le filtre passe-bas. Ce filtre permet de s'affranchir de toutes les fréquences inférieures à 75Hz, c'est dans cette bande de fréquence que se retrouvent les bourdonnements parasites dus à des problèmes de câblages peu qualitatifs et à des environnements particulièrement pollués (retour de masse, ...etc.).
7 - Section Egalisation :
Sur chaque canal vous disposez d'une égalisation particulièrement qualitative. Trois fréquences sont concernées :
| Réglage Amplitude Fréquence Type de courbe | |||
| HIGH +/- 15 | dB 12 KHz Plateau | ||
| MID +/- 12 | dB 2,5 KHz | Crête | |
| LOW | +/- 15 dB 80 Hz | Plateau | |
Lorsque ces trois potentiomètres sont en position centrale, l'égaliseur est sans effet, le signal n'est pas modifié.
8 - Potentiomètre AUX :
Ce potentiomètre permet de régler le niveau du signal envoyé au bus AUX.
9 - Potentiomètre EFX :
Ce potentiomètre permet de régler le niveau du signal envoyé au bus EFX. Le niveau général de ce bus est géré par le potentiomètre EFX Send. Ce réglage est situé après le réglage de niveau du canal (14).
Le bus EFX alimente aussi le processeur de son intégré.
10 - Potentiomètre Pan :
Ce réglage permet de contrôler la quantité de signal envoyée dans chacune des deux voies (L et R) du bus Main. Ainsi vous pouvez choisir sur quel coté de la stéréo ce signal sera le plus audible.
Par exemple, si vous amenez ce potentiomètre à fond à gauche, le signal du canal concerné ne sera audible que sur le coté gauche de la stéréo.
11 - Potentiomètre de Canal :
Ce potentiomètre permet de régler le niveau général du canal. Il permet de gérer la quantité de signal envoyé aux bus Main et EFX. C'est grâce à ce potentiomètre que vous effectuez la balance entre les différentes sources comme les instruments, les voix, ... etc.
Si un canal n'est pas utilisé, il est préférable d'amener ce potentiomètre sur la position minimale (-∞) pour éviter d'envoyer des bruits parasites sur la tranche master.
12 - Entrée ligne (L Mono) (canaux 3 et 5) Châssis jack :

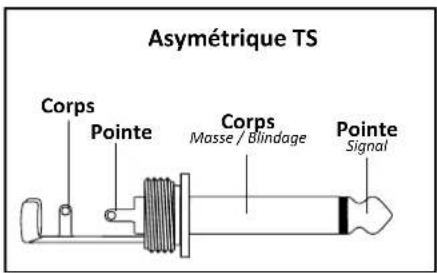

Ces entrées sont de niveau ligne sur châssis Jack TS (mono). Ces entrées sont asymétriques. Si vous injectez sur ces entrées un signal mono, il sera propagé aux deux canaux de la tranche.
13 - Entrée ligne (R) (canaux 4 et 6) Châssis jack :
Ces entrées sont de niveau ligne sur châssis Jack TS (mono). Ces entrées sont asymétriques. Lorsqu'un signal est présent sur cette entrée, la tranche concernée devient stéréo. Cette entrée affecte alors le coté droit de la stéréo.

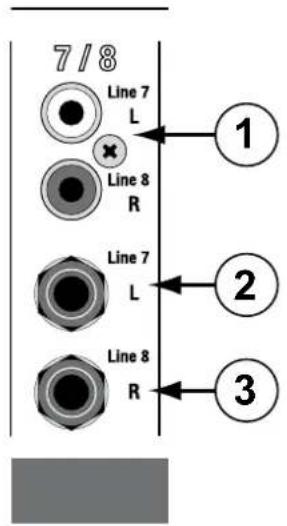

6.2 - La tranche Stéréo

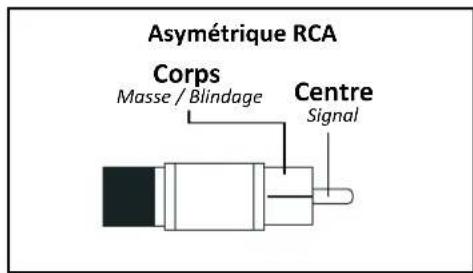

Cette entrée est asymétriques sur châssis RCA.
2 et 3 - Entrée stéréo :
Ces entrées sont asymétriques sur châssis jack.
Note : Si vous reliez une source sur les entrées de type RCA, ne reliez pas une autre source sur les entrées de type jack de ces canaux.
4 - Potentiomètre balance :
Ce potentiomètre permet de régler la balance. Contrairement aux tranches mono, la tranche stéréo est double, ce potentiomètre permet donc de régler la quantité de signal présent sur chacune des deux voies de la tranche avant l'envoi vers le bus Main.
Note :
- Cette tranche est dépourvue de réglage de gain.
- Les autres réglages sont identiques aux tranches mono.

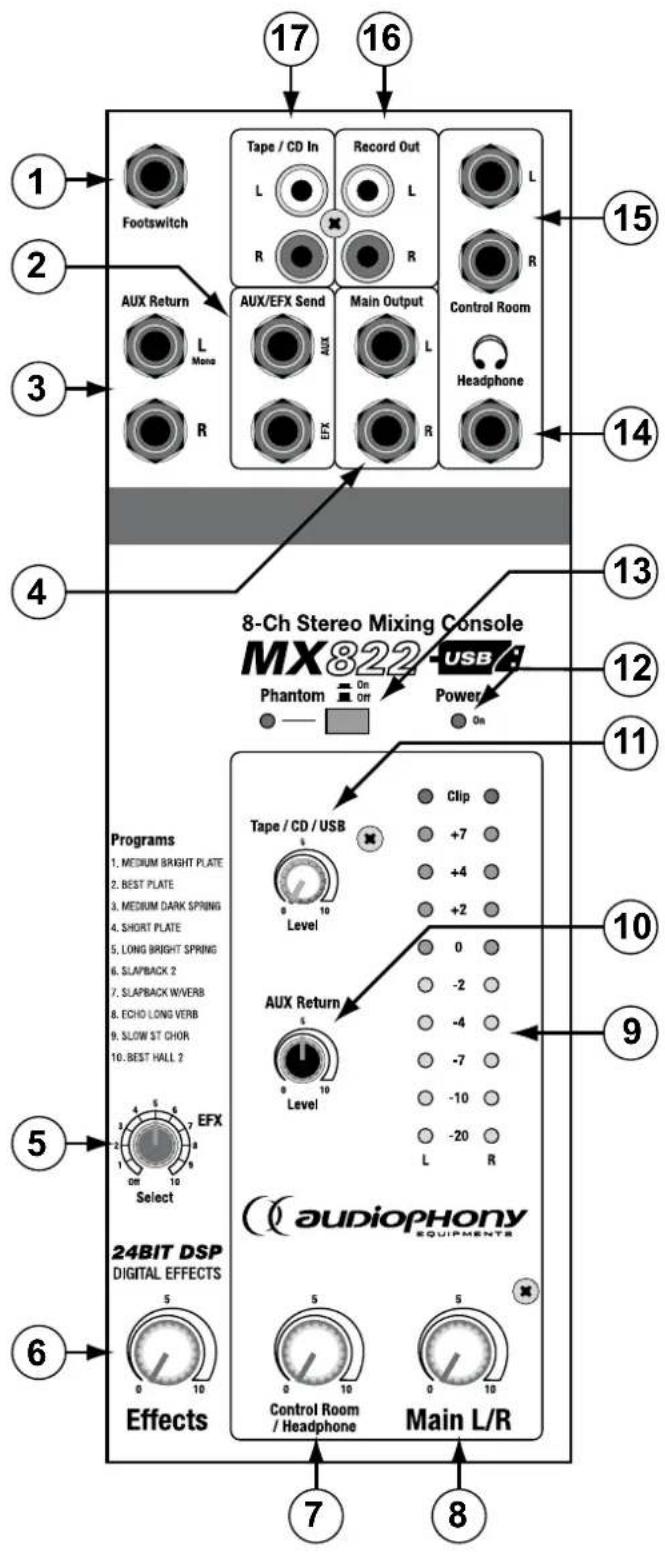

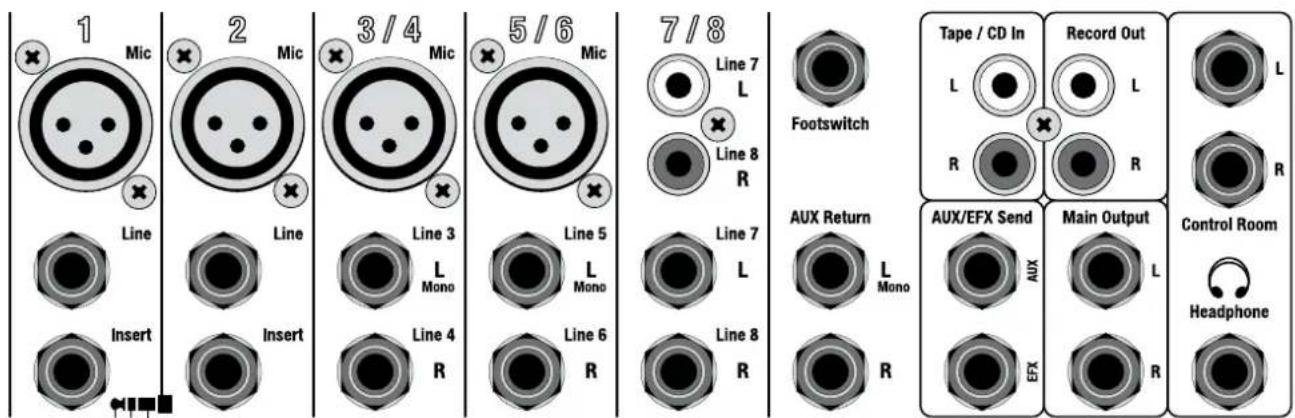

6.3 - La tranche Master


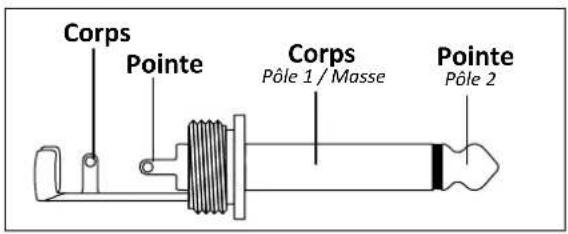

Ce connecteur de type jack TJS permet de relier un pédalier afin de déclencher le processeur d'effets à distance. Le principe de câblage de ce connecteur vous est donné ci-dessous.
- Sortie AUX : Signal asymétrique issu du bus AUX. Connectez sur cette sortie un système de monitoring ou un processeur d'effets.
- Sortie EFX : Signal asymétrique issu du bus EFX. Connectez sur cette sortie un processeur d'effets externe ou un système de monitoring.
L'utilisation de cette sortie désactive le multi-effets interne.
3 - Entrées AUX Return L MONO et R :
Châssis Jack mono de niveau ligne. Les signaux reçus sur cette entrée sont envoyés aux bus AUX et Main L/R. Ces entrées sont principalement destinées à recevoir des signaux provenant d'un effet externe (Reverbe, Delay, ... etc.).
Note : Ces entrées peuvent aussi être utilisée comme une entrée ligne auxiliaire. Si vous ne connectez que le châssis L Mono, le signal sera propagé sur les deux cotés L et R.
4 - Sorties Main Output :
Sorties symétriques sur jack TRS. Les signaux présents sur ces sorties sont le résultat du mixage de l'ensemble des signaux d'entrée. Reliez sur ces sorties le système d'amplification principal de votre sonorisation.
5 - Potentiomètre EFX Select :
Ce potentiomètre permet de sélectionner les effets. Le processeur comporte dix presets d'usine dont la liste vous est donnée au chapitre X. Sur la position Off, le processeur est désactivé.
6 - Potentiomètre de niveau EFX :
Ce potentiomètre permet de régler le niveau du signal en sortie du processeur d'effet envoyé vers le bus Main.
7 - Potentiomètre Control Room / Headphone :
Ce potentiomètre permet de régler le niveau des sorties Control-Room et de la sortie casque.
8 - Potentiomètre de niveau Main L/R :
Ce potentiomètre permet de régler le niveau final de la balance de tous les canaux envoyés vers la sortie Main Output (4).
9 - Vu-mètre à LED :
Double vu-mètre vertical à dix LEDs. Permet de visualiser le niveau de sortie général. Le niveau "0" correspond à un niveau de +4dB sur les sorties pour lesquelles +4dB est le niveau nominal.
10 - Potentiomètre AUX Return :
Ce potentiomètre permet de régler la quantité de signal issu du processeur d'effet envoyée vers le bus AUX.
11 - Potentiomètre Tape/CD / USB :
Ce potentiomètre permet de régler le niveau des entrées Tape/CD In et USB. Le connecteur USB est situé sur le panneau arrière de la console. Reportez vous au chapitre 5 pour plus de détails concernant l'utilisation du port USB.
12 - LED Power :
Cette LED s'allume lorsque la console est sous tension.
13 - Commutateur Phantom :
Ce commutateur active l'alimentation fantôme sur les entrées micro XLR. L'alimentation fantôme est nécessaire aux micros électrostatiques.
Note : Lorsque l'alimentation fantôme est active, la console fourni une tension de +48 volts entre les bornes 2 et 3 des fiches XLR.
14 - Sortie Headphone :
Permet de relier un casque pour la pré-écoute.
15 - Sorties Control Room :
Sorties symétriques sur jack TRS. Les signaux présents sur ces sorties dépendent de la configuration des commutateurs PFL. Le niveau de ces sortie est réglé par le potentiomètre Control Room / Headphone(7).
16 - Sortie Record Out :
Signal asymétrique sur connecteurs RCA. Le signal présent sur cette sortie est issu du bus Main et il est pré-fadé. Reliez sur cette sortie tout type d'enregistreur de niveau ligne.
17 - Entrée Tape IN/CD:
Entrée ligne sur châssis RCA. Reliez sur cette entrée un lecteur CD ou un DAT.
Note : Le niveau de cette entrée est réglable grâce au potentiomètre "Tape / CD / USB (13) de la tranche master.
7 - Connectiques utilisées
7.1 - Les entrées micro
Les entrées micro sont des châssis XLR sur lesquels vous pouvez injecter des signaux symétriques ou asymétriques. Ces entrées acceptent des signaux de faible niveau. Les micros utilisés peuvent être des micros dynamiques ou électrostatiques à faibles impédances.
Lorsque l'alimentation fantôme est activée, ces entrées délivrent une tension de +48V nécessaire aux micros électrostatiques.
ATTENTION : Il ne faut jamais utiliser de source asymétrique lorsque l'alimentation fantôme est active car la tension présente sur les bornes
2 et 3 peut provoquer de graves dommages. Si vous utilisez des micros dynamiques symétriques, vérifiez que les caractéristiques de vos micros accepte l'alimentation fantôme.
7.2 - Les entrées ligne
Les entrées ligne mono sont des châssis Jack ou RCA sur lesquels vous pouvez injecter des signaux symétriques ou asymétriques.
Sur ces entrées vous pouvez relier des synthétiseurs, des boîtes à rythme, des boîtiers de direct, ... etc. Lorsque vous reliez des sources asymétriques, vous devez relier la bague au corps.
Sur les entrées de type RCA vous pouvez aussi relier des sources de type Lecteur CD, mp3, ... etc.
ATTENTION : Avant de connecter vos signaux de niveau ligne, réglez les gains des voies concernées au
minimum pour éviter toute surcharge de la voie et des graves dommages à votre système d'amplification.
Le point d'insertion asymétrique permet d'insérer des limiteurs, compresseurs, égaliseurs spéciaux ou autres processeurs sur le trajet du signal. Le connecteur d'insertion (Jack stéréo 6,35 mm) est muni d'un contact fermé. Lorsque vous insérez un Jack dans ce connecteur, le trajet du signal est coupé. Le signal de la voie est disponible sur la POINTE, et le retour sur la BAGUE.
La masse est transmise par le corps du Jack.
Les départs des voies peuvent servir de sorties directes pré-Fader et pré-égaliseur (la pointe et la bague sont alors court-circuitées pour ne pas couper le trajet du signal).
Si vous utilisez des équipements avec départ et retour séparés, vous devez utiliser un câble en "Y" dont le principe vous est donné par le figure ci-dessous.


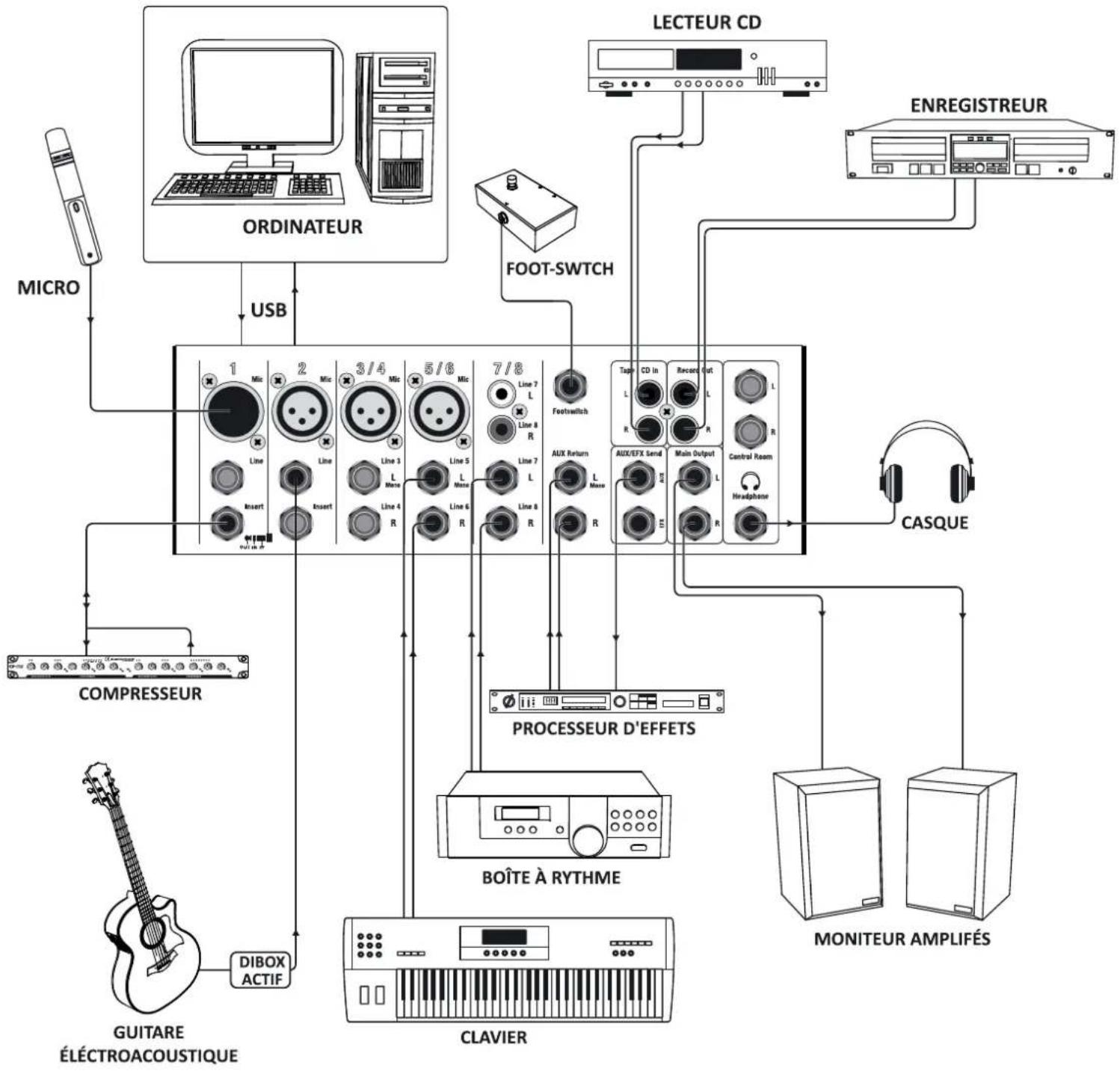

8 - Principe de câblage pour utilisation en home studio


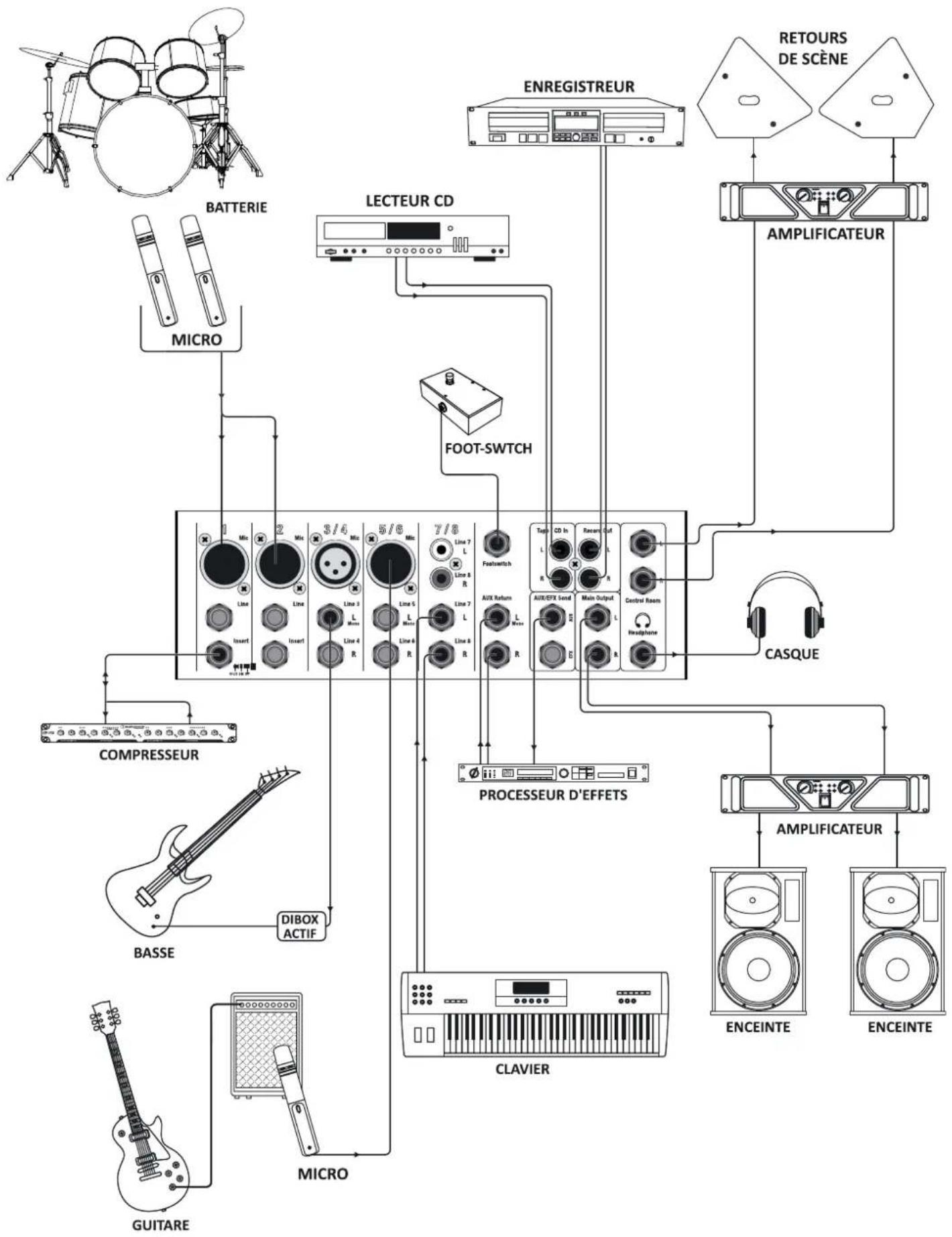

9 - Principe de câblage pour utilisation en live
10 - Caractéristiques
0dB = 0,775mV / 0dBV = 1Vrms
| Nivaux maximum de sortie | +20dB (Main L/R)+20dB (AUX/EFX Send, Control Room)+20dB (Insert)Plus de 100 mW (Headphone) @ 33 Ω | |
| T.H.D Inférieure à 0,1% @ +14dB 20Hz à | 20 kHz (Main L/R, AUX/EFX Send, Control Room) | |
| Bruits et bourdonnements(Rs = 150Ω) | -127dB : Bruit équivalent rapporté en entrée , -95dB bruit résiduel (Main L/R, AUX/EFX Send, Control Room)- 88dB (Main L/R, , AUX/EFX Send, Control Room)*Fader Main L/R à 0 et tous les faders de canaux au minimum | |
| Tensions maximales d'entrée | 60dB de Mic Input vers Main L/R55dB de Mic Input vers AUX60dB de Mic Input vers EFX (REV)66dB de Mic Input vers Control Room L/R52,2dB de Mic Input vers Record Out40dB de Line Input vers Main L/R | 34dB de Line Input vers AUX40dB de Line Input vers EFX (REV)46dB de Line Input vers Control Room L/R30dB de Line Input (stéréo) vers Main L/R12dB de AUX Return vers Main L/R4dB de Tape In vers Main L/R |
| Distorsion de croisement (à 1 KHz) | -70dB entre les canaux d'entrée ; -70dB entre les canaux d'entrée et les canaux de sortie | |
| Réglage de gain sur les entrée mono Amplitude de 44dB (-50dB ~ -6dB) ; (-30dB ~ +14dB) | ||
| Réglage de gain sur les entrée stéréo Amplitude de 40dB (-20dB ~ +20dB) | ||
| Egalisation des canaux d'entrée | HIGH : 12kHz ; Type plateauMID : 2,5kHz ; Type crêteLOW : 80Hz ; Type plateau | |
| Vu-mètre à LED Double vu-mètre à LED de 10 segments pour Main L/R | ||
| DSP intégré | 10 PrésetsOption pédalier pour déclenchement à distance | |
| Indicateurs de canaux | Indicateur Peak pour chaque tranche sur signal pré-fadé déclenché à -5dB en dessous du clip | |
| Alimentation fantôme +48V DC active via le commutateur Phantom sur la tranche master | ||
| Accessoires inclus Alimentation AC externe : Ref. PA-M822 - 25W | ||
| Alimentation AC 230V - 50Hz | ||
| Consommation 25W max. | ||
| Poids 2,4 Kg | ||
Connecteurs d'entrées : Types, Niveaux et Impédances
| Connecteur d'entrée Impédance d'entrée Impédance nominale Niveau d'entrée Type de connecteur | ||||
| Micros tranche mono | 4kΩ 50 ~ 600Ω -50dB XLR | 3 broches symétrique | ||
| Ligne | 10kΩ 600Ω -30dB Jack symétrique (TRS) | |||
| Micros tranche stéréo | 3kΩ 600Ω -44dB XLR 3 broches symétrique | |||
| Entrées stéréo | 5kΩ 600Ω -20dB Jack asymétrique (TS) | |||
| Insert tranches mono | 10kΩ 600Ω 0dB Jack symétrique (TRS) | |||
| Tape In | 10kΩ 600Ω -10dBV Fiche RCA | |||
Connecteurs de sorties : Types, Niveaux et Impédances
| Connecteur de sortie Impédance de sortie Impédance nominale Niveau de sortie Type de connecteur | ||||
| Main L/R | 240Ω | 20kΩ | +4dB | Jack asymétrique (TS) |
| Control Room | 75Ω | 10kΩ | +4dB | Jack asymétrique (TS) |
| AUX/EFX Send | 75Ω | 600Ω | +4dB | Jack asymétrique (TS) |
| Insert tranches mono | 600Ω | 10kΩ | 0dB | Jack symétrique (TRS) |
| Record Out | 600Ω | 10kΩ | -10dBV | Fiche RCA |
| Phone Output | 100Ω | 33Ω | 3mW | Jack stéréo |

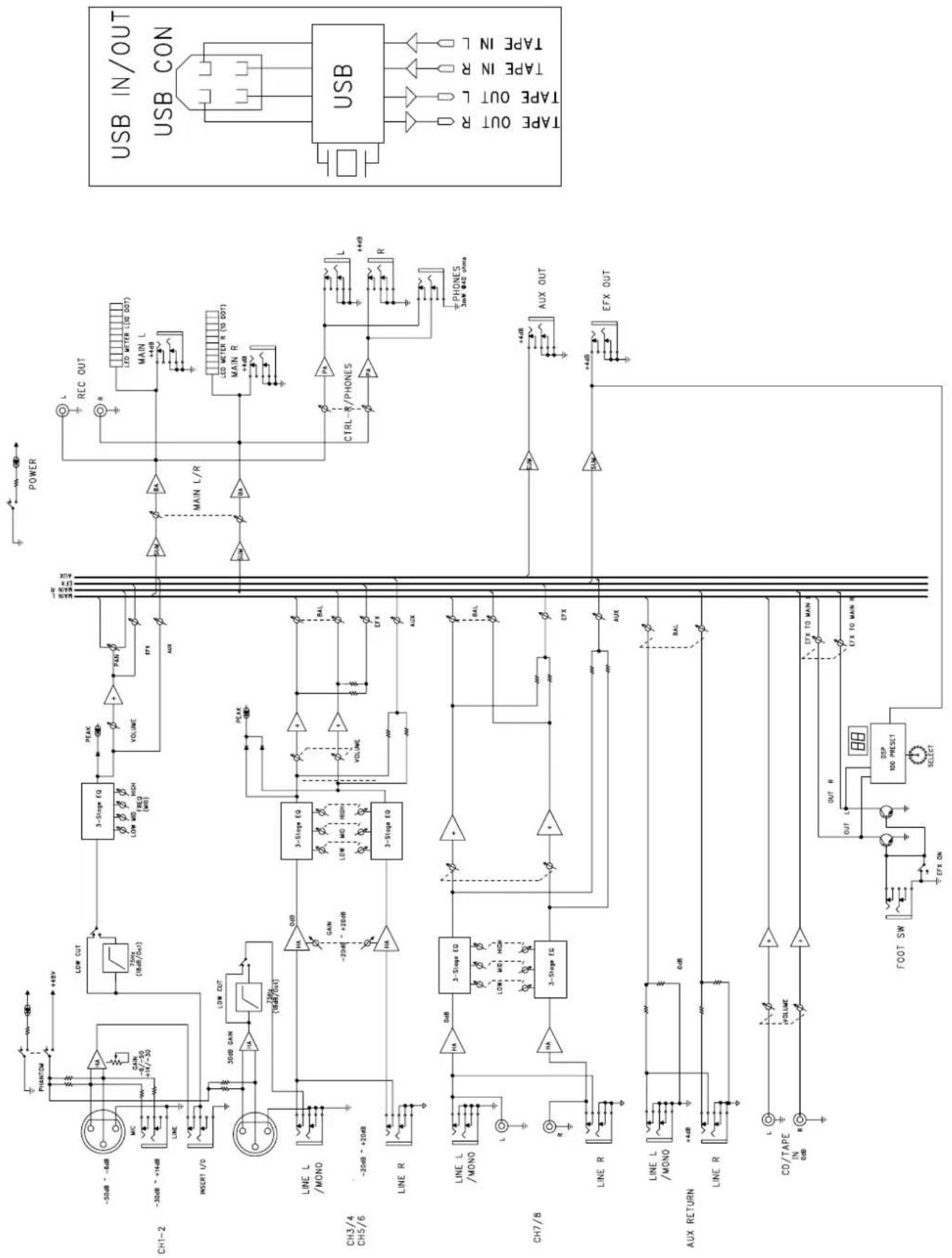

11 - Synoptique
12 - Feuilles de réglage
Faîtes des copies de cette page et utilisez la pour noter vos réglages
