MODE D'EMPLOI MYA5D Audiophony

1 - Instructions de sécurité

Informations importantes de sécurité

Cet apparéil a été créé pour fonctionner en lieu chauffé et isolé de toute forme d'humidité ou de projection d'eau. Toute'utilisation en lieu humide, non-protegé, ou soumis à des variations de températures importantes peu représentier un risque tant pour l' apparéil que pour toute personne à proximité.

Cet apparéil contient à l'intérieur de son boitier, des parties non isolées sous tensions suffisamment élevées pour représenter un risque de choc électrique. Vous ne doivent enaucun cas réaliser la maintenance de cet apparéil lorsqu'elles-ci est sous tension.

Seuls les services techniques compétents et reconnus par HITMUSIC sontabilités à réaliser la maintenance de cet apparéil. Les gestes courants d'entretien doivent respecter les précautions de ce manuel.

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ATTENTION : Afin de réduire les risques de chocs électriques, ne retirez jamais les capots. Il n'y a aucune piece réparable par l'utilisateur à l'intérieur. Contactez un service technique compétent pour la maintenance de cet apparéil.

Risque d'électrocution

Afin de prévenir les risques d'électrocution, n'utilise pas de rallonge, de prise multiple ou tout autre système de raccordement sans que les parties metalliques en contact soient complètement hors de portée.

Niveausonores

Les systèmes de sonorisation sont capables de délivrer un niveau sonore (SPL) nuisible à la santé humaine. Les niveaux de pression sonore apparentment non critiques peuvent endommager l'audition si la personne y est exposée sur une longue période. Ne pas stationner à proximé immediate des enceintes acoustiques en fonctionnement.

Protection de l'environnement

L'environnement est une cause que defend HITMUSIC, nous commercialisons uniquement des produits propres, conformes aux normes ROHS.
- Voit r du cte cte sive m en p a t de vaf in de vie afn de proceder a sa dstruction dans le respect des regles de l'environnement.
- Pour plus de renseignements http://www.hitmusic.fr/directives-deee.php.

Symboles utilisés

Le symbole IMPORTANT signale une Recommendation d'utilisation importante.

Le symbole CAUTION signale un risque de dégradation du produit.

Le symbole WARNING signale un risque d'atteinte à l'intégrité physique de l'utilisateur et de toute autre personne présente.
Le produit peut de plus être endommagé.

Instructions et recommendations

1 - Lisez les instructions :

Il est conseilé de bien dire toutes les instructions d'utilisation et de fonctionnement avant l'utilisation de l'appareil.

2 - Conservez les instructions :

Il est conseilé de conserver les instructions d'utilisation et de fonctionnement ultérieurement.

3 - Considérez les averissements :

Il est conseilé de bien prendre en compte tous les avertissements et toutes les instructions de fonctionnement du produit.

4 - Suívez les instructions :

Il est conseilé de bien suivir toutes les instructions de fonctionnement et d'utilisation.

5-Eau et humidité :

N'utilisez pas cet apparéil à proximité de l'eau, par exemple près d'une baignoire, d'un lavabo, d'un évier ou d'une bassine; ni dans un endroit humide ou près d'une piscine, etc...

6 - L'installation :

Ne posez pas cet apparéil sur un meuble roulant, un trédied, un support ou une table instables. L' apparéil risquerait de tomber

blessant gravement un enfant ou un adulte et de s'abimer sérieusement. Utilisez seulement un meuble roulant, une étagère, un trépied, un support ou une table recommends par le fabricant ou vendus avec l'appareil. Dans

tous les cas pour installer l'appareil il est conseilé de suivre les instructions du fabricant et d'utiliser des instruments recommendés par celui-ci.

Il est fortement conseilé de déplacer avec prudence le meuble roulant quand l'appareil se trouve dessus. Des arrêts brutaux, une trop forté poussaée et des surfaces rugueuses risqueraient de renverser l'ensemble.

7 - Montage en plafonnier ou sur un mur :

Il est recommendé de contacter votre revendeur avant tout montage.

8-Aération:

Les fentes et ouvertures dans le boitier sont prévues pour l'aération, pour assurer une'utilisation en toute confiance du produit et pour éviter une surchauffe. Ces ouvertures ne doivent donc pas'être obstruées

ni recouvertes. Il faut faire attention à ne jamais obstruer ces ouvertures en plaçant le produit sur un lit, un canapé, une couverture ou autre surface de ce style. Cet apparéil ne devrait pas être placé dans une installation fermée tels une valise ou un rack à moins qu'une aération ait été prévue ou que les instructions du fabricant aient été suivies.

9-Chaleur:

Il est conseilé de maintainir le produit éloigné des sources de chaleur tels les radiateurs, les poèles, les reflecteurs de chaleur ou autres produits (ainsi que les amplificateurs) qui produit de la chaleur.

10 - Alimentation électrique :

Ce produit fonctionne seulement sur le voltage, indiqué sur une étiquette au dos de l'appareil. Si vous n'étés pas sur du voltage de votre installation électricque, consultez votre revendeur ou votre d'électricité.

11 - Protection des cables électriques:

Il faut veiller à ce que les cables électriques ne soient pas susceptibles d'être piétinés ou pincés par des objets placés dessus ou contre, en faisant un particulièrement attention aux cables au niveau des de leur point de sortie sur l'appareil.

12-Pour nettoyer:

Débranchez l'appareil avant de le nettoyer. N'utilisez pas d'accessoires non conseillés par le fabricant. Utilisez un chiffon humide sur la surface de l'appareil. Ne passez pas l'appareil sous l'eau.

13 - Période de non utilisation :

Débranche le cordon d'alimentation de votre lecteur si vous ne l'utilise pas durant une longue période.

14 - Pénétration d'objets ou de liquides :

Ne laissez jamais pénétrer d'objets en tout genre dans cet apparéil à travers les ouvertures car ils risqueraient de provoquer un incendie ou une décharge électrique.

Ne repandez jamais de liquides en tout genre sur le produit.

15 - Dommages nécessitant un entretien :

Adressez-vous à des personnes qualifiées dans les cas suivants :

• Quand le cordon d'alimentation ou la prise est abimé(e).

• Si du liquide a eté repandu ou si des objets sont tombés dans l'appareil.

• Si le produit a eté au contact de pluie ou d'eau.

• Si le produit ne fonctionne pas normalement en suivant les instructions.
• Si le produit a pris un choc.

16 - Entretien/revision :

N'essayez pas de réviser vous-même ce produit.
Cela vous exposerait à une dangereuse tension.
Adressez-vous à un personnel qualifié.

17 - Milieu de fonctionnement :

Température et humidité du milieu de fonctionnement: De +5 à +35°; humidité relative inférieure à 85% (orifice de ventilation non obstrués).

N'installez pas l'appareil dans un endroit mal ventilé ou dans un lieu soumis à une forte humidité ou en plein soleil (ou à une forte lumière artificielle).

2 - Caracteristiques generales

• Port USB sur la voie 4 permettant la lecture et l'enregistrement de fichiers audio depuis un ordinateur.
• 2 phonos sur RCA
  4 Lignes sur RCA
• 1 Micro sur fiche combo en façade
• 1 Micro sur fiche Jack à l'arrière
• Egaliseur 3 bandes sur chaque canal
• Egaliseur 3 bandes sur les voies micro
• Réglage du gain sur chaque canal
• Sortie master A symétrique et asymétrique
  Sortie master B asymétrique
  Sortie Record
  Sortie préécoute sur Jack 6.35 sté reproduction
• 1 ports USB pour connecter un ordinateur.

I'USB est reconnu par I'ordinateur comme une cartes son sans driver supplémentaire

• Vue-mêtre à led s pour la sortie Master et sur chaque voie de niveau phono/ligne
• Fonctions On, Off sur la voie micro DJ
  Cross-fader assignable à très faible courant de fuite
• Réglage du type de course du cross-fader

3 - Préparation

Vérifiez le contenu de l'emballage

L'emballage doit contenir les éléments suivants :

La console MYA5D

Le guide de l'utilisateur

1 cable d'alimentation CEE

Installation de l'appareil

• Installez le contrôleur sur une surface plane
  Assurez you que contrôle soit installé dans un endroit correctement ventilé et où il ne sera pas directement exposé au rayons solaires, ni à de trop fortes températures ou à une trop grande humidité.

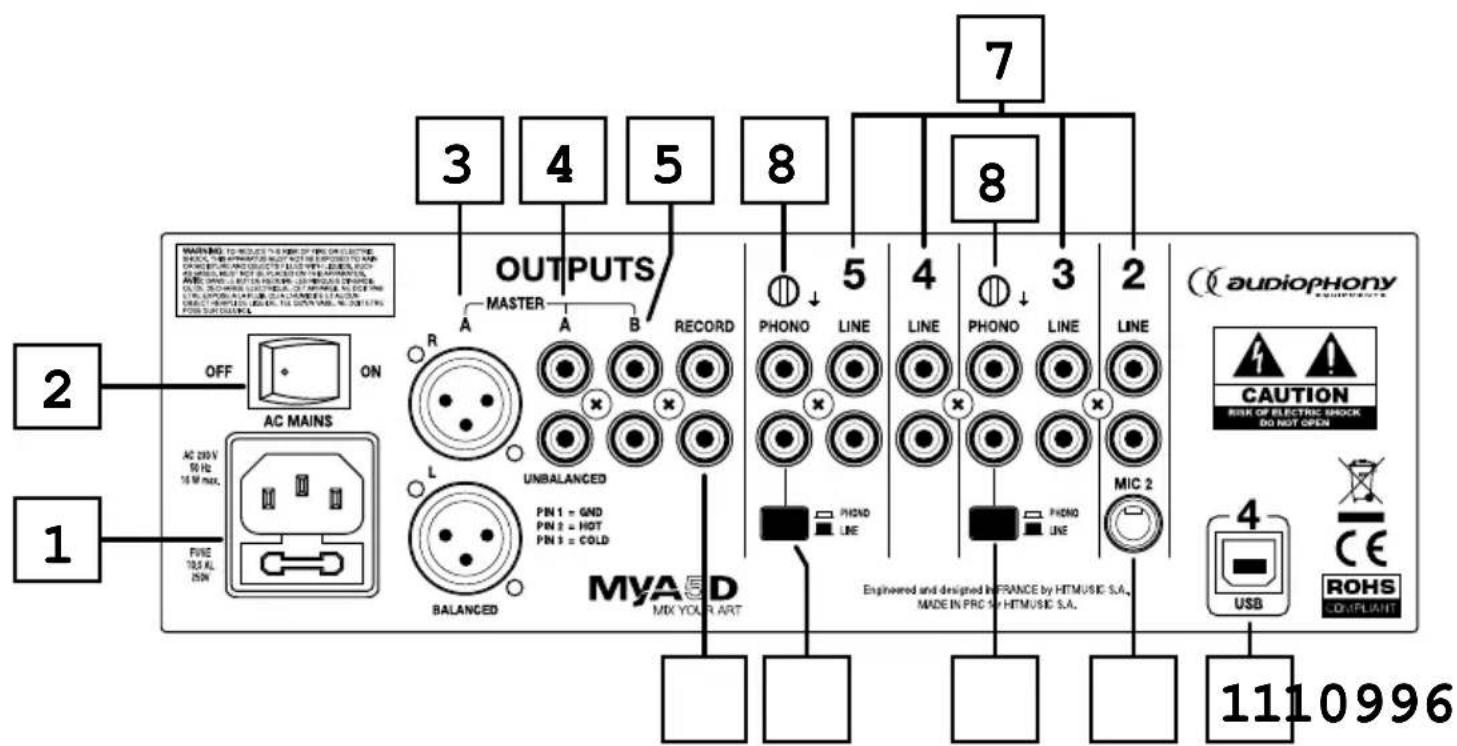

4 - Présentation de l'appareil

Panneau arrête

1 Prise secteur

Connecteur pour cable d'alimentation fourni. N'utilisez que le cable fourni ou son équivalent.

2 Bouton de mise sous tension

3 Sortie MASTER A symétrique
Cette sortie symétrique, stéreo, au format XLR, permet le transport du son sur de grandes distances sans perte de qualité. C'est aussi le système à privilégier dans le cadre d'une'utilisation detraitements du son avec entretes symétriques. Le niveau de cette sortie est géné par le potentiamètre VOL A

4 Sortie MASTER A asymétrique

Sortie stéreo asymétrique, cette sortie transporte le même signal que la sortie MASTER A symétrique.

5 Sortie MASTER B asymétrique

Sortie stéreo asymétrique. Le niveau de cette sortie est géné par le potentiamètre VOL B.

6 Sortie Record

Cette sortie permet de brancher un système d'enregistrement à votre mixer. Le niveau de sortie tient compte des faders de chaque voie et pas du niveau du master.

7 Entrées ligne

Ces entrées permet de brancher un lecteur CD, K7, Tuner ou tout autre apparéil avec un niveau Ligne.

Les platines Vinyl ne peuvent pas etre branchées sur ces entrées.

8 Entrées Phono

"Les entrées permette re relier des platine vinyle."

Ne raccordez pas d'appareil de niveau ligne sur ces entrées.

Brancher les masses des cordons des platines vinyle sur les broches de masse. Ceci permet d'eviter les problèmes de renflement et de parasites

9 Selecteurs de source

• Ces interrupteurs permettent de sélectionner le type d'appareil branché sur la voie. Plusieurs apparèils peuvent être branchés sur une voie mais un seul peut être activé par voie. La position Phono correspond au niveau de fonctionnement d'une platine vinyle.

10 Entre micro

Cette fiche permet de brancher un micro en fiche Jack 6.35.

11 Port USB

• Cette entree permit de relier un ordinateur équipé de ports USB. La MYA5D se compeote comme une carte son pour votre ordinateur. Un temps de reconnaissance de l'interface interne par votre ordinateur est nécessaire pour que cette fonction soit utilisable. Une fois identifié, le MYA5D sera considéré comme un périhérique audio par l'ordinateur auquel il est relié.

Le port USB permet de faire la lecture et l'enregistrement de données audio directement d'un ordinateur.

Il suffit de brancher un cable USB du PC au mixer, et les logiciels pilotes (drivers) s'installeront automatiquement.

On peut donc lancer tous les types de fichiers audio MP3, WMA, WAV...

On peut également enregistrer son mix directement sur le disque dur de l'ordinateur.

Le port USB peut enregistrer et faire la lecture en même temps c'est le système Full duplex.

L'interface USB du mixer est reconnaue comme une carte de son USB standard (USB Audio Device ou USB Audio CODEC).

Tous les signaux audio de l'ordinateur seront acheminés à la console de mixage via le cable USB.

On peut ainsi bénéficier de tous les avantages à la fois d'une base de données audio et de la souplesse d'utilisation d'un mixer.

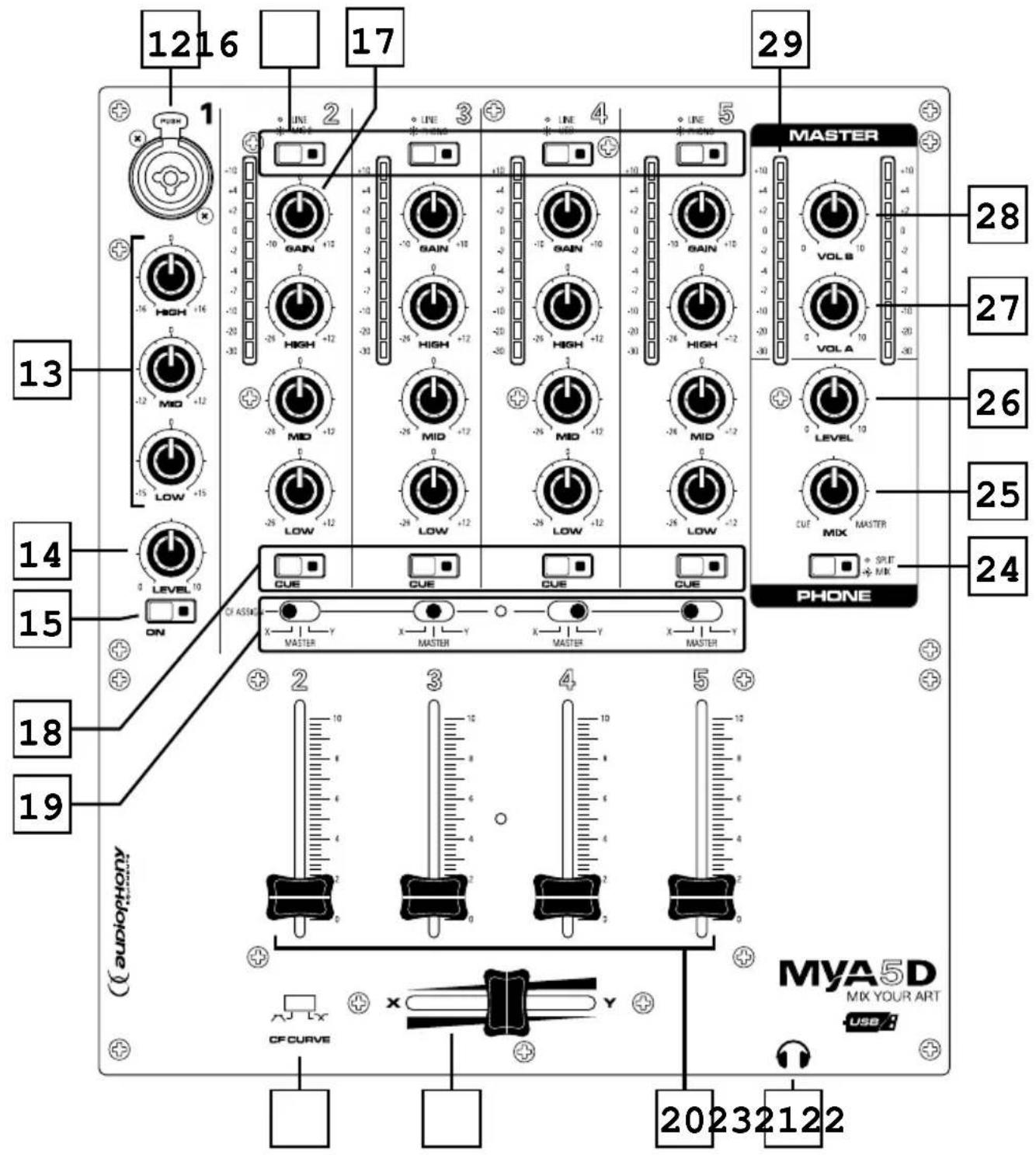

Façade

12 Entre micro DJ

Cette fiche combo permet de brancher un micro en fiche XLR ou fiche Jack6.35.

13 Egalisation

Les canaux comprend une égalisation du signal à trois bandes. Ces potentiétres servent à augmenter ou diminuer la quantité de basses (LOW), des Médium (MID) et d'aigus (HIGH) dans le signal de sortie de chaque voie.

• HIGH (High Frequency control): Ce bouton permet d'ajuster le niveau d'aigus du canal correspondant avec une variation comprise entre +12 et -26 dB à 10kHz pour les voie stéreo et une variation comprise entre +16 et -16 dB à 10 kHz pour la voie micro. Tourner le bouton dans le sens des aiguilles d'une montre permet d'augmenter la quantité d'aigus. Une rotation dans le sens inverse permet de la diminuer.
• MID (Mid/high Frequency control): Ce bouton permet d'ajuster le niveau de Médium du canal correspondant avec une variation comprise entre +12 et -26 dB à 1,3 kHz pour les voie stéreo et une variation comprende entre +12 et -12 dB à 2,5 kHz pour la voie micro. Tourner le bouton dans le sens des aiguilles d'une montre permet d'augmenter la quantité de Médium. Une rotation dans le sens inverse permet de la diminuer.
• LOW (low frequency control): Ce bouton permet d'ajuster le niveau de basses du canal correspondant avec une variation comprise entre +12 et -26 dB à 50 Hz pour les voie stéreo et une variation comprise entre +15 et -15 dB à 70 kHz pour la voie micro. Tourner le bouton dans le sens des aiguilles d'une montre permet d'augmenter la quantité de basse. Une rotation dans le sens inverse permet de la diminuer.

Attention: Ces réglages peuvent agir sur le niveau de clip de la voie.

14 LEVEL (MICRO 1)

Réglage du niveau du micro DJ.

15 ON (MICRO 1)

Cet interrupteur permet d'allumer ou d'eteindre la voie DJ Mic.

16 Selecteurs de source

• Ces interrupteurs permettent de sélectionner le type d'appareil branché sur la voie. Plusieurs appareils peuvent être branchés sur une voie mais un seul peut être activé par voie.

17 Potentiometres de gain

• Ces potentiometres sont utilisés pour régler le niveau d'entrée du signal de chaque voie. Régler le niveau d'entrée à une valeur raisonnable et adaptée vous assure une qualité de son irréprochable. Un niveau d'entrée trop élevé entraine une distorsion du son, ce qui peut affecter toute la chaine audio et ainsi déterminer vos amplis et enceintes.

18 Boutons CUE

• Ces boutons permettent d'envoyer le signal de la voie sélectionnée vers la pré-)écoute au casque.

19 Selecteur CF ASSIGN

Ces selecteurs permettent d'assigner chaque voie à l'un des cotés du cross-fader ou d'envoyer directement la voie concernée vers la sortie MASTER.

Sur la position X la voie est assignée au coté gauche du cross-fader, sur la position Y, la voie est assignée au coté droit du cross-fader et sur la position MASTER, la voie est envoyée directement au cross-fader.

20 Fader des voies

• Ces Faders sont utilisés pour régler le volume de chaque voie et donc des sources Sélectionnées.

21 Cross-fader

Ce fader est utilisé pour mixer les sorties des voies sélectionnées. Quand le fader est complètement à gauche (X), seul le signal de la voie assignée en X est audible. Il en va de même pour la voie assignée en Y lorsque le Cross-fader est totalément à droite (Y). Faire glisser le fader d'une position à l'autre fera varier respectivement le niveau de sortie des 2 voies. Lorsque ce fader est en position centrale, les deux voies sont audibles de manière équitable.

22 CF CURVE

Ce sélecteur permet de paramétre deux différents comportements du Cross-Fader.

Vers la gauche la transition d'une piste à l'autre se fait progressivement, vers la droite la transition d'une piste à l'autre est directe.

23 Sortie casque

Ce JACK 6.35 stéreo permet de connecter votre casque au système, afin de vous donner accès à la pré-écoute.

Assurez you que le volume du casque soit au plus bas avant de le brancher.

24 MIX/SPLIT

Ce bouton permet de selectionner le type d'écoute au casque.

En mode SPLIT le casque permet d'écouter la voie CUE et la sortie master en faisant varier le choix grâce au potentiamètre CUE mixing.

En mode SPLIT l'écoute permet d'entendre à gauche la voie CUE en mono et à droite le master en mono. Cette fonction assigne aussi le vumètre de la même façon.

25 MIX (CUE / MASTER)

Cette fonction permet d'écouter au casque la voie sélectionnée avec la touche CUE et le niveau du master (PGM), enCHOIsissant la proportion de I'un par rapport a I'autre.

26 LEVEL

Ce bouton rotatif vous permet de régler le volume du signal de la sortie casque. Tournez le bouton dans le sens des aiguilles d'une montre pour augmenter le volume.

Assurez you que le volume du casque soit au plus bas avant de le brancher.

27 VOL A

Ce bouton rotatif permet de régler le volume de la sortie principale repérée MASTER A sur la plaque de connexion arrière.

Assurez you que le volume soit au plus bas avant d'allumer votre apparéil.

28 VOL B

Ce bouton rotatif permet de régler le volume de la sortie principale repérée MASTER B sur la plaque de connexion arrière.

Assurez you que le volume soit au plus bas avant d'allumer votre apparéil.

29 Vu-mètres

• Ces voyants permettent de visualiser les niveaux des voies, c'est la PFL (Pré Fader Listen) ou le niveau de la sortie Master (PGM).

Le niveau est trop haut lorsque les voyageants rouges restent allumées. Le son en sortie risquéd'être distordu.

13 - Caracteristiques détaillées

1 - Généralités

Alimentation	AC 230V ~ 50Hz
Consommation	19 Watts
Dimensions	254 x 295 x 104 mm (85 mm d'épaisseur d'encastrement)
Poids	3,4 Kg

2 - Impédances et gains des entretes

Mic 1	34 KOhms / 40 dB (Symétrique)
Mic 2	34 KOhms / 40 dB (Symétrique)
Phono	31 KOhms / 40 dB (Asymétrique)
Ligne	3,6 Ohms / 0 dB (Asymétrique)

3 - Impedances et gains des sortie

Master A	550 Ohms / +18dB
Master B	+18 dB
Record	0 dB
Casque	160mW (@75 Ohms / 1% THD)

4 - Égalisation

4 - 1 Voies stéréo
Basse	+12dB / -26dB @ 50Hz
Médium	+12dB / -26dB @ 1,3kHz
Aigu	+12dB / -26dB @ 10kHz
4 - 1 Voies Micro
Basse	+15dB / -15dB @ 70Hz
Médium	+12dB / -12dB @ 2,5kHz
Aigu	+16dB / -16dB @ 10kHz

5 - Caracteristiques audio

Rapport signal sur bruit	>77 dB (Entrée ligne vers sortie master)
Diaphonie	< -65 dB (Entre les entrées ligne @ 1,0 kHz)
Balance des canaux stéreo	<3 dB (Entre gauche et croite @ 1,0 kHz)
Réponse en fréquence	20 - 20 kHz (+/-3dB) (@ 1 kHz)
Distortion (THD)	<0,07% (Entrée ligne vers sortie master)
