Digital2 - Table de mixage Audiophony - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Table de mixage DJ
Marque	Audiophony
Modèle	Digital2
Dimensions (L × H × P)	270 × 117,8 × 85 mm
Poids	1,9 kg
Alimentation	Bloc d'alimentation externe 230 V ~ 50 Hz
Entrées micro	1 entrée jack 6,35 mm mono
Entrées ligne	2 entrées ligne (RCA)
Entrées phono	2 entrées phono (RCA) commutables ligne/phono
Entrées USB	2 ports USB (type B) pour connexion PC
Sorties master	1 sortie asymétrique (RCA)
Sortie casque	1 sortie jack 6,35 mm stéréo
Égaliseurs	3 bandes (Bass, Mid, Treble) par canal, plage ±15 dB
Crossfader	Oui, interchangeable
Fonction pré-écoute	Oui, modes Split et Mix
Indicateur de niveau	Vu-mètre à LED
Réponse en fréquence	20 Hz – 20 kHz ±3 dB
Rapport signal/bruit	60 dB
Distorsion harmonique	< 0,09 % à 1 kHz
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon humide ; ne pas passer sous l'eau
Pièces détachées et réparabilité	Crossfader interchangeable ; aucune pièce réparable par l'utilisateur à l'intérieur

FOIRE AUX QUESTIONS - Digital2 Audiophony

Comment connecter la table de mixage à un ordinateur ?

Branchez un câble USB du PC à l'un des ports USB (USB1 ou USB2) situés à l'arrière de la table. Les pilotes (drivers) s'installeront automatiquement. La table sera reconnue comme une carte son USB standard (USB Audio Device ou USB Audio CODEC).

Puis-je enregistrer mon mix sur mon ordinateur ?

Oui, grâce aux ports USB, vous pouvez enregistrer directement le signal audio sur le disque dur de l'ordinateur. Chaque port USB permet l'enregistrement et la lecture simultanés.

Comment utiliser la pré-écoute au casque ?

Connectez votre casque à la sortie jack 6,35 mm stéréo (15). Utilisez le sélecteur Split/Mix (14) : en position Split, vous écoutez la voie 1 à gauche et la voie 2 à droite (mono) ; en position Mix, vous écoutez les deux voies stéréo. Réglez le niveau de pré-écoute avec le fader (14) : poussez à droite pour augmenter la voie 2, à gauche pour la voie 1.

Que signifie le switch TALK-OVER ?

Le switch TALK-OVER (17) permet de gérer la priorité du micro sur la musique : en position ON, la musique est abaissée de 10 dB ; en position TALK-OVER, la musique est abaissée de 3 dB uniquement lorsqu'un signal micro est détecté ; en position OFF, le micro n'a pas de priorité.

Comment régler les égaliseurs ?

Chaque canal (1 et 2) dispose d'un égaliseur 3 bandes : Treble (aigus), Mid (médiums), Bass (basses). La plage de réglage va de -15 dB à +15 dB. Ajustez les potentiomètres selon vos préférences.

Quelle est la tension d'alimentation requise ?

La table nécessite une alimentation secteur de 230 V ~ 50 Hz via le bloc d'alimentation externe fourni. Connectez d'abord le bloc à la table, puis au secteur.

Puis-je brancher des platines vinyles ?

Oui, les entrées PHONO 1 et 2 (sur le panneau arrière) sont prévues pour les platines vinyles. Assurez-vous que les switches PHONO/LINE correspondants sont en position PHONO. N'oubliez pas de connecter les câbles de masse (masses) aux fiches prévues à l'arrière.

Comment nettoyer la table de mixage ?

Débranchez d'abord l'appareil. Nettoyez la surface avec un chiffon humide. N'utilisez pas de produits ménagers agressifs et ne passez jamais l'appareil sous l'eau.

Que faire si le crossfader ne fonctionne plus correctement ?

Le crossfader est considéré comme une pièce d'usure. Il est monté sur une plaque amovible pour faciliter son remplacement. Contactez un service technique qualifié pour le changer.

Quelles sont les sensibilités d'entrée ?

Microphone : 2 mV, Phono : 3 mV, Ligne : 200 mV. Ces valeurs permettent d'adapter la source à l'entrée correspondante.

MODE D'EMPLOI Digital2 Audiophony

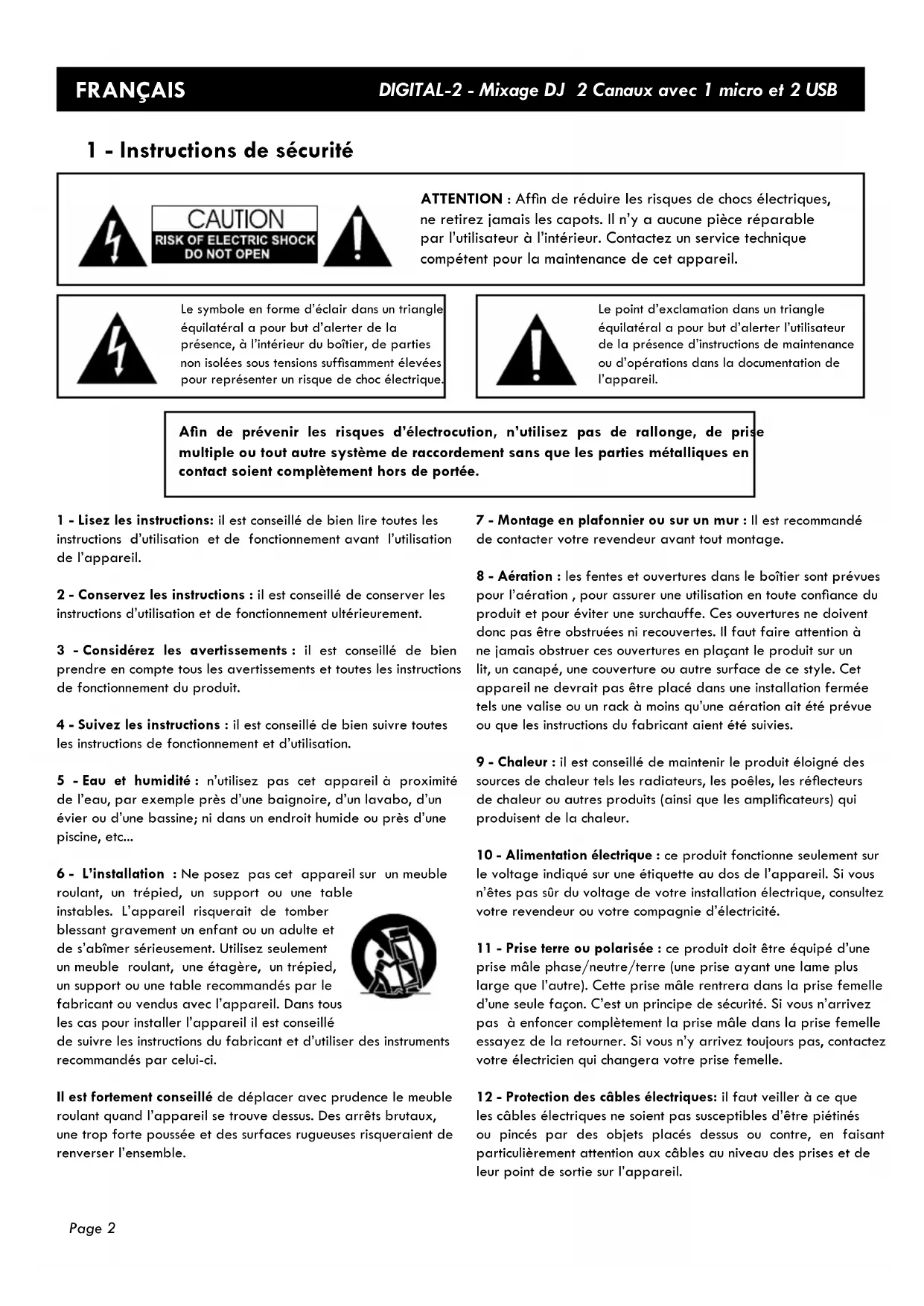

1 - Instructions de sécurité

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ATTENTION: Affin de réduire les risques de chocs électriques, ne retirez jamais les capots. Il n'y a aucune piece réparable par l'utilisateur à l'intérieur. Contactez un service technique compétent pour la maintenance de cet apparéil.

Le symbole en forme d'éclair dans un triangle équilatéral a pour but d'alerter de la présence, à l'intérieur du boîtier, de parties non isolées sous tensions suffisamment élevées pour représenter un risque de chocolélectrique.

Le point d'exclamation dans un triangle équilatéral a pour but d'alerter l'utilisateur de la présence d'instructions de maintenance ou d'opérations dans la documentation de l'appareil.

Afin de prévenir les risques d'électrocution, n'utilise pas de ballonge, de prise multiple ou tout autre système de raccordement sans que les parties métalliques en contact soient complètement hors de portée.

1 - Lisez les instructions: il est conseilé de bien dire toutes les instructions d'utilisation et de fonctionnement avant l'utilisation de l'appareil.
2 - Conserve les instructions : il est conseilé de conserver les instructions d'utilisation et de fonctionnement ultérieurement.
3 - Considérez les averissements: il est conseillé de bien prendre en compte tous les averissements et toutes les instructions de fonctionnement du produit.
4 - Suivez les instructions : il est conseilé de bien suivre toutes les instructions de fonctionnement et d'utilisation.
5 - Eau et humidité: n'utilise pas cet appeareil à proximité de l'eau, par exemple près d'une baigmoire, d'un lavabo, d'un évier ou d'une bassine; ni dans un endroit humide ou près d'une piscine, etc...
6 - L'installation : Ne posez pas cet apparéil sur un meuble roulant, un trédied, un support ou une table

instables. L'appareil risquerait de tomber blessant gravement un enfant ou un adulte et de s'abimer sérieusement. Utilisez seulement un meuble roulant, une étagère, un trépied, un support ou une table recommends par le fabricant ou vendus avec l'appareil. Dans tous les cas pour installer l'appareil il est conseillé de suivre les instructions du fabricant et d'utilis récommendés par celui-ci.

Il est fortement conseilé de déplacer avec prudence le meuble roulant quand l'appareil se trouve dessus. Des arrêts brutaux, une trop forts pousse et des surfaces rugueuses risqueraient de renverser l'ensemble.

7 - Montage en plafonnier ou sur un mur : Il est recommendé de contacter votre revendeur avant tout montage.
8 - Aération : les fentes et ouvertures dans le boitier sont prévues pour l'aération , pour assurer une utilisation en toute confiance du produit et pour éviter une surchauffe. Ces ouvertures ne doivent donc pas'être obstruées ni recouvertes. Il faut faire attention à ne jamais abstruer ces ouvertures en plaçant le produit sur un lit, un canapé, une couverture ou autre surface de ce style. Cet apparéil ne devrait pas'être place dans une installation fermée tels une valise ou un rack à moins qu'une aération ait été prévue ou que les instructions du fabricant aient été suivies.
9 - Chaleur : il est conseillé de maintainir le produit éloigné des sources de chaleur tels les radiateurs, les poêles, les reflecteurs de chaleur ou autres produits (ainsi que les amplificateurs) qui produits de la chaleur.
10 - Alimentation électrique : ce produit fonctionne seulement sur le voltage indiqué sur une étiquette au dos de l'appareil. Si vous n'êtes pas sur du voltage de votre installation électrique, consultez votre revendeur ou votre compagnie d'électricité.
11 - Prise terre ou polarisée : ce produit doit être équipé d'une prise mâle phase/neutre/terre (une prise ayant une lame plus large que l'autre). Cette prise mâle rentrera dans la prise fémelle d'une seule façon. C'est un principe de sécurité. Si vous n'arrivez pas à enforcer complètement la prise mâle dans la prise fémelle essayez de la returner. Si vous n'y arrivèez toujours pas, contactez votreElectricien qui changera votre prise fémelle.
12 - Protection des cables électriques: il faut veiller à ce que les cables électriques ne soient pas susceptibles d'être piétinés ou pincés par des objets placés dessus ou contre, en faisant particulièrement attention aux cables au niveau des prises et de leur point de sortie sur l'appareil.

13-Pour nettoyer: debranchez l'appareil avant de le nettoyer. N'utilise pas d'accessoires non conseillés par le fabricant. Utiliser un chiffon humide sur la surface de l'appareil. Ne passer pas l'appareil sous I'eau.
14 - Débranche l'appareil pour toutes réparations.
15 - Remplacez les composants défectueux par des modèles équivalents de même origine.
16 - Avant le return à l'utilisateur vérifie l'isolement à l'ohmme entre les broches de la prise et les parties metalliques. La valeur doit être supérieure à 100,000 Ohms.
17 - Période de non utilisation : Débranchez le cordon d'alimentation de votre lecteur si vous ne l'utilisez pas durant une longue période.

18 - Pénetration d'objets ou de liquides : ne laissez jamais pénétrer d'objets en tout genre dans cet apparéil à travers les ouvertures car ils risqueraient de provoquer un incendie ou une décharge électrique.
Ne repandez jamais de liquides en tout genre sur le produit.
19 - Dommages nécessitant un entretien : adressé-vous à des personnes qualifiées dans les cas suivants :

A - Quand le cordon d'alimentation ou la prise est abimé(e).
B - Si du liquide a ete repandu ou si des objets sont tombes dans l'appareil.
C-Si le produit a ete au contact de plue ou d'eau.
D. Si le produit ne fonctionne pas normalement en suivant les instructions.
E. Si le produit a pris un choc.

20 - Entretien/revision : n'essayez pas de reviser vous-même ce produit. Cela vous exposerait à une dangereuse tension. Adressez-vous à un personnel qualifié.

2 - Caracteristiques generales

• 2 canaux stéros : Line - Phono / USB (commutable).
• Égaliseurs 3 bandes et réglage de gain sur chaque canal
  1 entrée micro vec réglage de niveau
• Pré-écoute via la sortie casque (commutable entre SPLIT et MIX)
  Indicateur de niveau à led
• Réglage de niveau de la sortie MASTER
  Cross-fader interchangeable

• 2 ports USB pour connecter un PC

• Les entrée USB se comportent comme des cartes son pour un ordinateur, cela laisse envisager de nombreuses possibités de mixage et de corrections

3 - Caracteristiques techniques

Sensibilités d'entrée

• Microphone: 2mV
• Phono : 3 mV
  Ligne:200mV
• Poids : 3,7 Kg

Niveau de sortie

• Master: 4,5V +/-0,5V
• Casque: 1,5V + / - 0,3V - 32Ohms

Charactéristiques acoustiques

• Réponse en fréquence: 20 Hz à 20 KHz +/-3dB (RIAA +/-3 dB)
  Rapport signal sur bruit: 60 dB
  Balance des canaux: inférieure à 2,5 dB à 1 KHz
  Distorsion harmonique: inférieure a 0,09% a 1 KHz

\section*{Caracteristiques physiques}

• Poids: 1,9 Kg
• Dimensions: 270 × 117,8 × 85 mm

4 - Présentation de l'appareil

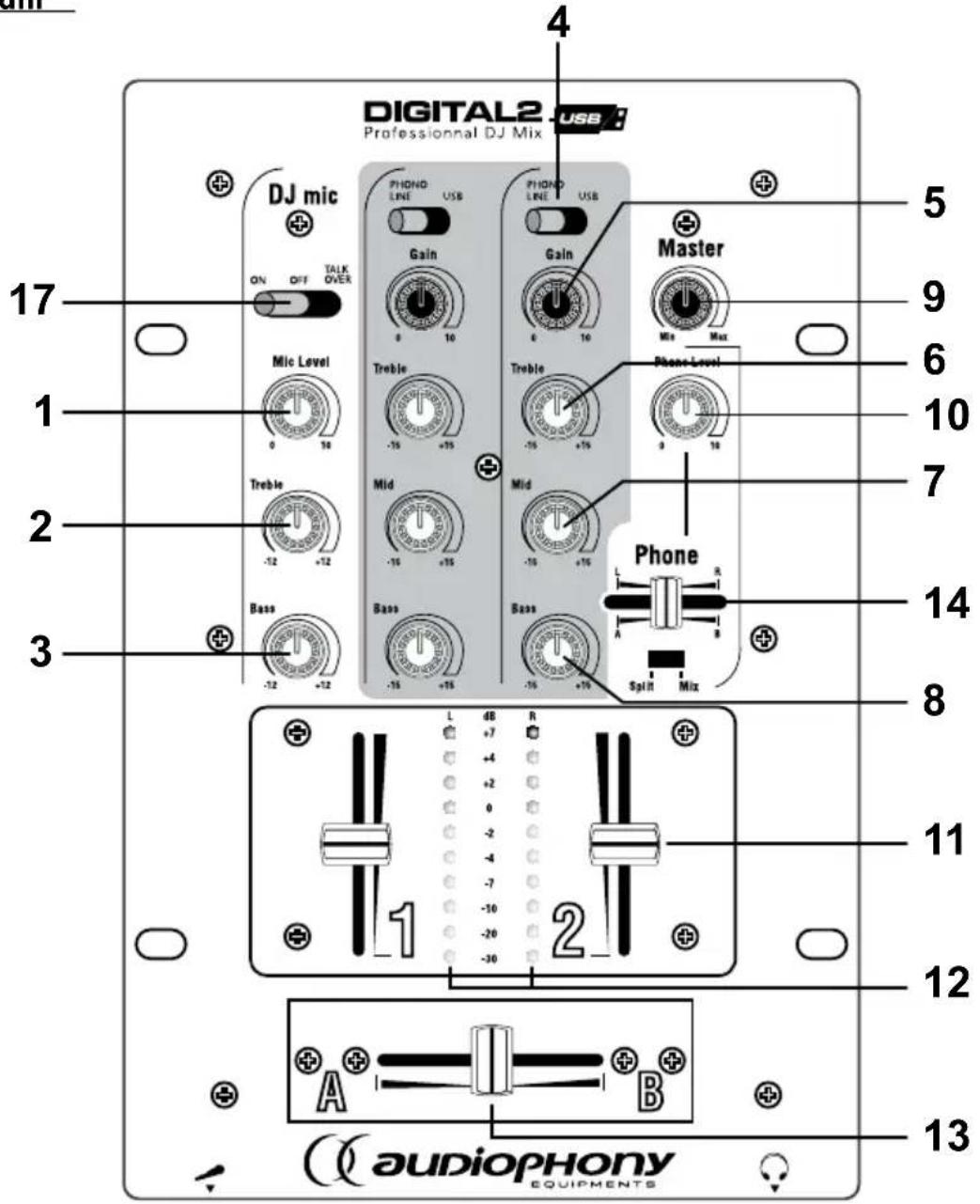

-Face avant

1 - Mic Level

Réglage du niveau d'entrée de la voie micro.

2 - Treble (voie micro)

Réglage du niveau des aigus de la voie micro.

3 - Bass (voie micro)

Réglage du niveau des basses de la voie micro.

4 - Switch PHONO / LINE / USB

Sélecteur de source. Les voies 1 et 2 sont équipées de ce sélecteur.

5 - Gain

Réglage du niveau d'entrée de la voie. Les voies 1 et 2 sont équipées de ce selecteur.

6 - Treble (voies 1 et 2)

Réglage du niveau des aigus des voies 1 et 2. La plage de réglage va de -15 dB à +15 dB.

7 - Mid (voies 1 et 2)

Réglage du niveau des méciums des voies 1 et 2. La plage de réglage va de -15 dB à + 15 dB.

8-Bass (voies 1 et 2)

Réglage du niveau des basses des voies 1 et 2. La plage de réglage va de -15 dB à + 15 dB.

9 - Master

Réglage du niveau de sortie général.

10 - Phone Level

Réglage du niveau de la sortie casque.

11 - Faders (voies 1 et 2)

Réglage du niveau post égalisation des voies 1 et 2.

12 - Vu-metre

Indicateur à LED des niveaux d'entrée des voies 1 et 2. Pour éviter toute distorsion du signal, travailliez le plus possible avec un niveau proche de 0 dB.

13 - Cross Fader

Ce fader sert à mixer les signaux present sur les voies 1 et 2. Très sollicité lors de sessions de mix et de scratch, il est considéré comme un piece d'usure. De ce fait, il est monté sur une petite plaque facilement demontable pour permettre un échange plus facile.

14 - Phone

Cette section permet de pré écouter, via le casque, les signaux prênts sur les voies 1 et 2 même si les faders (11) sont au minimum.

Utilisation de la pré écoute :

1 - Sélecteur Split / Mix : deux modes de pré écoute

• En position Slit : La sortie casque est mono : sur le coté gauche vous pré écoutez la voie 1 et sur la partie droite vous pré écoutez la voie 2.
• En position Mix : La sortie casque est stéreo et mixe les deux voies.

2 - Fader : Contrôle le niveau de pré écoute de chaque voie

• Si vous le poussez vers la droite, vous augmentez le niveau de pré écoute de la voie 2 et vous diminuerez le niveau de pré écoute de la voie 1.
• Si vous le poussez vers la gauche, vous augmentez le niveau de pré écoute de la voie 1 et vous diminuerez le niveau de pré écoute de la voie 2.

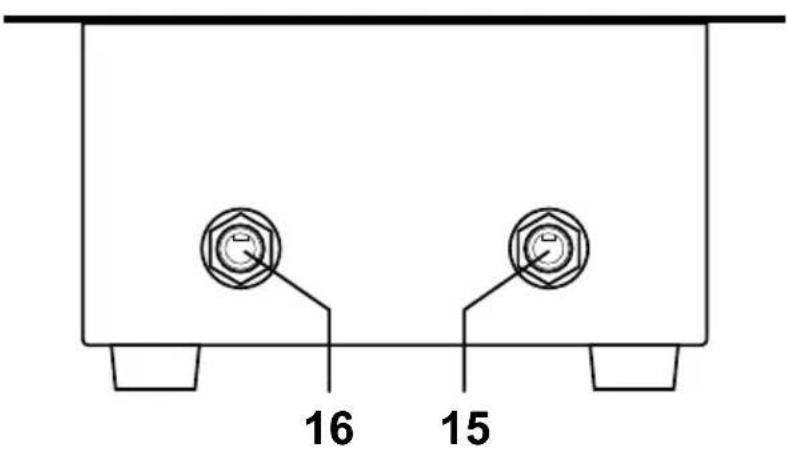

15 - Sortie Casque

Chassin Jack 6,35 stero : reliiez ici votre casque.

16 - Entre Microphone

Chàssis Jack 6, 35 mono : relier ici votre microphone dynamique.

17 - Switch TALK-OVER

Ce switch permet deCHOISIR un des 3 modes de fonctionnement possibles du module TALK-OVER.

1 - Sur ON: Le niveau de la musique est abaisse de 10 dB.
2 - Sur TALK-OVER : Le niveau de la musique est abaisé de 3 dB uniquement lorsqu'un signal est present sur la voie micro.
3 - Sur OFF : la voie micro n'est pas prioritaire, le niveau musical n'est pas modifié.

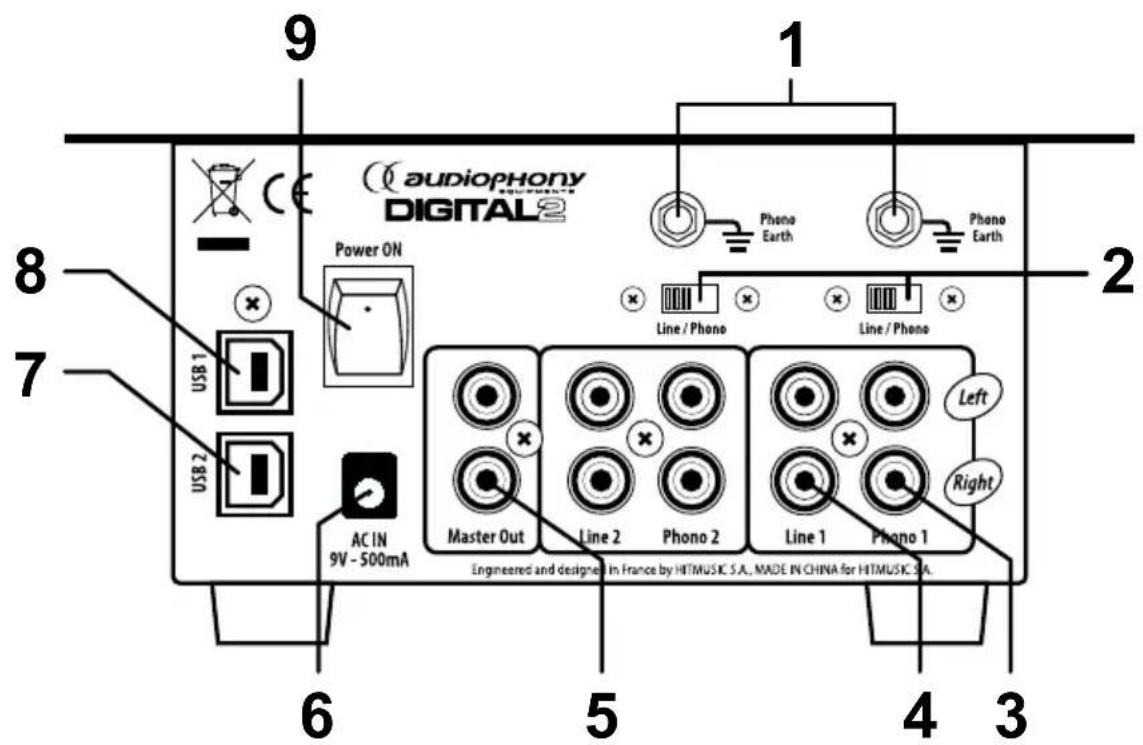

- Panneau arrête

1-Masses

Reliez sur ces fiches les masses de vos platines vinyle.

2-SwitchesPHONO/LINE

Permettent de selectionner le type de source connecté sur les entrées marquées Phono1 et Phono-2;

3 - Entrees PHONO 1 et 2

Entrées de niveau phono si les switches précédents sont du coté PHONO donc, prévues pour relier des platines vinyle.

Si les switches précédents sont du coté LINE, ces entrées sont de niveau ligne.

4 - Entre LIGNE 1 et 2

Entrées permettant de connecter des sources de niveau lignetels que les lecteurs CD, les lecteurs de cassettes, les boîtiers récepteurs de micros sans fil, les claviers, ... etc.

5-Sortie MASTER

Sortie asymétrique permettant de relier le DIGITAL-2 à un amplificateur, un filtré actif, un amplificateur, ...etc.

6 - Connecteur d'alimentation externe

Connectez ici le cordon d'alimentation du bloc d'alimentation fourni puis, reliiez au secteur le bloc alimentation en prenatal garde que la tension secteur soit bien de 230V - 50Hz.

7-Connecteur USB1

Cette entree permet de relier un ordinateur equipede ports USB.Le DIGITAL-2 se compeote comme une carte son pour voire ordinateur.Un temps de reconnaissance de l'interface interne par voire ordinateur est necessaire pour que cette interface soit utilisable. Une fois identifie, le DIGITAL-2 sera considere comme un peripherique audio par I'ordinateur auquel il est relié.

Reportez vous à la fin de ce manuel pour plus de détails sur les portes USB utilisés par les tables de mixage.

8 - Connecteur USB2

Idem USB1.

9 - Interrupteur d'alimentation

Permet de mettre le DIGITAL-2 sous et hors tension.

4 - Utilisation d'une table de mixage en association avec un ordinateur

Les port USB permottent de faire la lecture et l'enregistrement de données audio directement d'un ordinateur.

Il suffit de brancher un cable USB du PC au mixer, et les logiciels pilotes (drivers) s'installeront automatiqueement.

On peut donc lancer tous les types de fichiers audio MP3, WMA, WAV...

On peut également enregistrer son mix directement sur le disque dur de l'ordinateur.

Chaque port USB peut enregistrer et faire la lecture en même temps.

L'interface USB du mixer est reconnu comme une carte de son USB standard (USB Audio Device ou USB Audio CODEC).

Tous les signaux audio de l'ordinateur seront acheminés à la console de mixage via le cable USB.

Chaque prise USB sur la console de mixage apparait comme un apparéil audio USB distinct sur l'ordinateur. Il est possible de faire la lecture de deux fichiers audio simultanément sur un ordinateur et d'acheminer ces mêmes flots de données audio à des canaux séparés de votre console de mixage à l'aide de deux cables USB.

On peut ainsi bénéficier de tous les avantages à la fois d'un base de données audio et de la souplesse d'utilisation d'un mixer.
