MODE D'EMPLOI Submix Audiophony

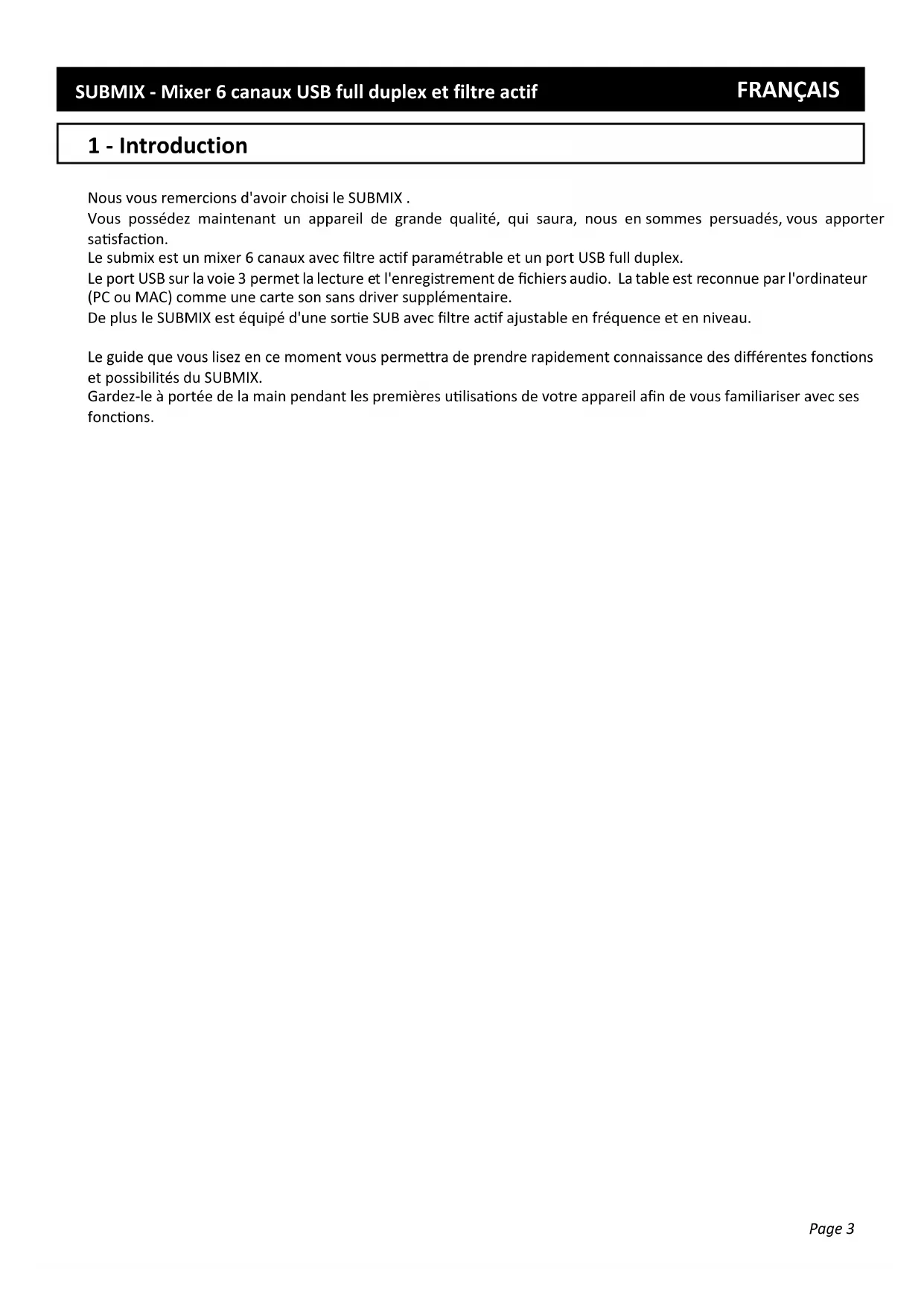

Vous possédez maintainant un apparéil de grande qualité, qui saura, nous en sommes persuadés, vous apporter satisfaction.

Le submix est un mixer 6 canaux avec filttre actif paramétrable et un port USB full duplex.

Le port USB sur la voie 3 permet la lecture et l'enregistrement de fichiers audio. La table est reconnaue par l'ordinateur (PC ou MAC) comme une carte son sans driver supplémentaire.

De plus le SUBMIX est équipé d'une sortie SUB avec filtre actif ajustable en fréquence et en niveau.

Le guide que vous lisiez en ce moment vous permettra de prendre rapidement connaissance des différentes fonctions et possibilités du SUBMIX.

Gardez-le à portée de la main pendant les premières utilisations de votre apparéil afin de vous familiariser avec ses fonctions.

2 - Instructions de sécurité

2.1 - Informations importantes de sécurité

Cet apparéil a été créé pour fonctionner en lieu chauffé et isolé de toute forme d'humidité ou de projection d'eau. Toute'utilisation en lieu humide, non-protegé, ou soumis à des variations de températures importantes peu représentier un

risque tant pour l'appareil que pour toute personne à proximé.

Cet apparéil contient à l'intérieur de son boîtier, des parties non isolées sous tensions suffisamment élevées pour représenter un risque de choc électrique. Vous ne devez enaucun cas réaliser la maintenance de cet apparéil lorsquel ci est sous tension.

Seuls les services techniques compétents et reconnus par

Hitmusic sont habilités à réaliser la maintenance de cet apparéil.

Les gestes courants d'entretien doivent respecter les précautions de ce manuel.

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ATTENTION : Afin de réduire les risques de chocs électriques, ne retirez jamais les capots. Il n'y a aucune piece réparable par l'utilisateur à l'intérieur. Contactez un service technique compétent pour la maintenance de cet apparéil.

Risque d'électrocution

Afin de prévenir les risques d'électrocution, n'utilise pas de rallonge, de prise multiple ou tout autre système de raccordement sans que les parties metalliques en contact soient complètement hors de portée.

Niveausonores

Les systèmes de sonorisation sont capables de délivrer un niveau sonore (SPL) nuisible à la santé humaine. Les niveaux de pression sonore apparentment non critiques peuvent endommager l'audition si la personne

y est exposée sur une longue période.

Ne pas stationner à proximé immediate des enceintes acoustiques en fonctionnement.

Protection de l'environnement

L'environnement est une cause que défend HITMUSIC, nous commercialisons uniquement des produits propres, conformes aux normes ROHS.

Votre produit est composé de matérieliaux qui doivent être recyclés, ne le jetez pas dans votre poubelle, apportez-le dans un centre de collecte sélective mis en place à proximité de votre résidence. Les centres de services agréés vous reprendront leur apparéil en fin de vie afin de procéder à sa destruction dans le respect des règles de l'environnement.

Pour plus de renseignements http://www.hitmusic.fr/directives-deee.php.

2.2 - Symboles utilisés

Le symbole IMPORTANT signale une recommendation d'utilisation importante.

Le symbole CAUTION signale un risque de dégradation du produit.

Le symbole WARNING signale un risque

d'atteinte à l'intégrité physique de l'utilisateur

et de toute autre personne presente.

Le produit peut de plus etre endommagé.

1.2 - Instructions et recommendations

1 - Lisez les instructions: il est conseilé de bien dire toutes les instructions d'utilisation et de fonctionnement avant l'utilisation de l'appareil.
2 - Conservez les instructions: il est conseilé de conserver les instructions d'utilisation et de fonctionnement ent ultérieurement.
3 - Considérez les averissements : il est conseilé de bien prendre en compte tous les averissements et toutes les instructions de fonctionnement du produit.
4 - Suivez les instructions : il est conseilé de bien suivre toutes les instructions de fonctionnement et d'utilisation.

5-Eau et humidité : n'utilise pas cet apparéil à proximité de

I'eau, par exemple près d'une baignoire, d'un lavabo, d'un évier ou d'une bassine; ni dans un endroit humide ou près d'une piscine, etc...

6 - L'installation : Ne posez pas cet apparéil sur un meuble

roulant, un trépied, un support ou une table instables. L'appareil risquérait de tomber blessant gravement un enfant ou un adulte et de s'abimer sérieusement. Utilisez seulement un meuble roulant, une étagère, un trépied, un support ou une table recommends par

le fabricant ou vendus avec l'appareil. Dans tous les cas pour installer l'appareil il est conseilé de suivre les instructions du fabricant et d'utiliser des instruments recommends par celui-ci.

Il est fortement conseilé de déplacer avec prudence le meuble roulant quand l'appareil se trouve dessus. Des arrêts brutaux, une trop forts possée et des surfaces rugueuses risqueraient de renverser l'ensemble.

7 - Montage en plafonnier ou sur un mur : Il est recommendé de contacter votre revendeur avant tout montage.

8 - Aération : les fentes et ouvertures dans le boîtier sont prévues

pour l'aération, pour assurer une utilisation en toute confiance du produit et pour éviter une surchauffe. Ces ouvertures ne doivent donc pas etre obstruées ni recouvertes. Il faut faire attention a ne jamais

obstruer ces ouvertures en plaçant le produit sur un lit, un canapé, une couverture ou autre surface de ce style. Cet apparéil ne devrait pas été place dans une installation fermée tels une valise ou un rack à moins qu'une aération ait été prévue ou que les instructions du fabricant aient été suivies.

9 - Chaleur : il est conseilé de maintainir le produit éloigné des sources de chaleur tels les radiateurs, les poëles, les reflecteurs de chaleur ou autres produits (ainsi que les amplificateurs) qui produit de la chaleur.

10 - Alimentation électrique : ce produit fonctionne seulement
sur le voltage indiqué sur une étiquette au dos de l'appareil. Si vous n'êtes pas sur du voltage de votre installation électrique, consultez votre revendeur ou votre compagnie d'électricité.
11 - Protection des cables electriques: il faut veiller à ce que les
cables electriques ne soient pas susceptibles d'être piétinés ou pincés par des objets placés dessus ou contre, en faisant particulièrement attention aux cables au niveau des prises et de leur point de sortie sur l'appareil.
12 - Pour nettoyer : débranchez l'appareil avant de le nettoyer.

N'utilisez pas d'accessoires non conseillés par le fabricant. Utilisez un chiffon humide sur la surface de l'appareil. Ne passez pas l'appareil sous l'eau.

13 - Période de non utilisation : Débranche le cordon

d'alimentation de votre lecteur si vous ne l'utilise pas durant une longue période.

14 - Pénétration d'objets ou de liquides: ne laissez jamais pénétre d'objets en tout genre dans cet apparéil à travers les ouvertures car ils risqueraient de provoquer un incendie ou une décharge électrique.

Ne repandez jamais de liquides en tout genre sur le produit.

15 - Dommages nécessitant un entretien : adressez-vous à des

personnes qualifiées dans les cas suivants :
- Quand le cordon d'alimentation ou la prise est abimé(e).
- Si du liquide a ete repandu ou si des objets sont tombes dans l'appareil.

• Si le produit a ete au contact de plue ou d'eau.
• Si le produit ne fonctionne pas normalement en suivant les instructions.
• Si le produit a pris un chocol.

16 - Entretien/revision : n'essayez pas de reviser vous-même

ce produit. Cela vous exposerait à une dangereuse tension. Adressez-vous à un personnel qualifié.

17 - Milieu de fonctionnement : Température et humidité du

milieu de fonctionnement: De +5 à +35°; humidité relative inférieure à 85% (orifice de ventilation non obstrués).

N'installez pas l'appareil dans un endroit mal ventilé ou dans un lieu soumis à une forte humidité ou en plein soleil (ou à une forte lumière artificielle).

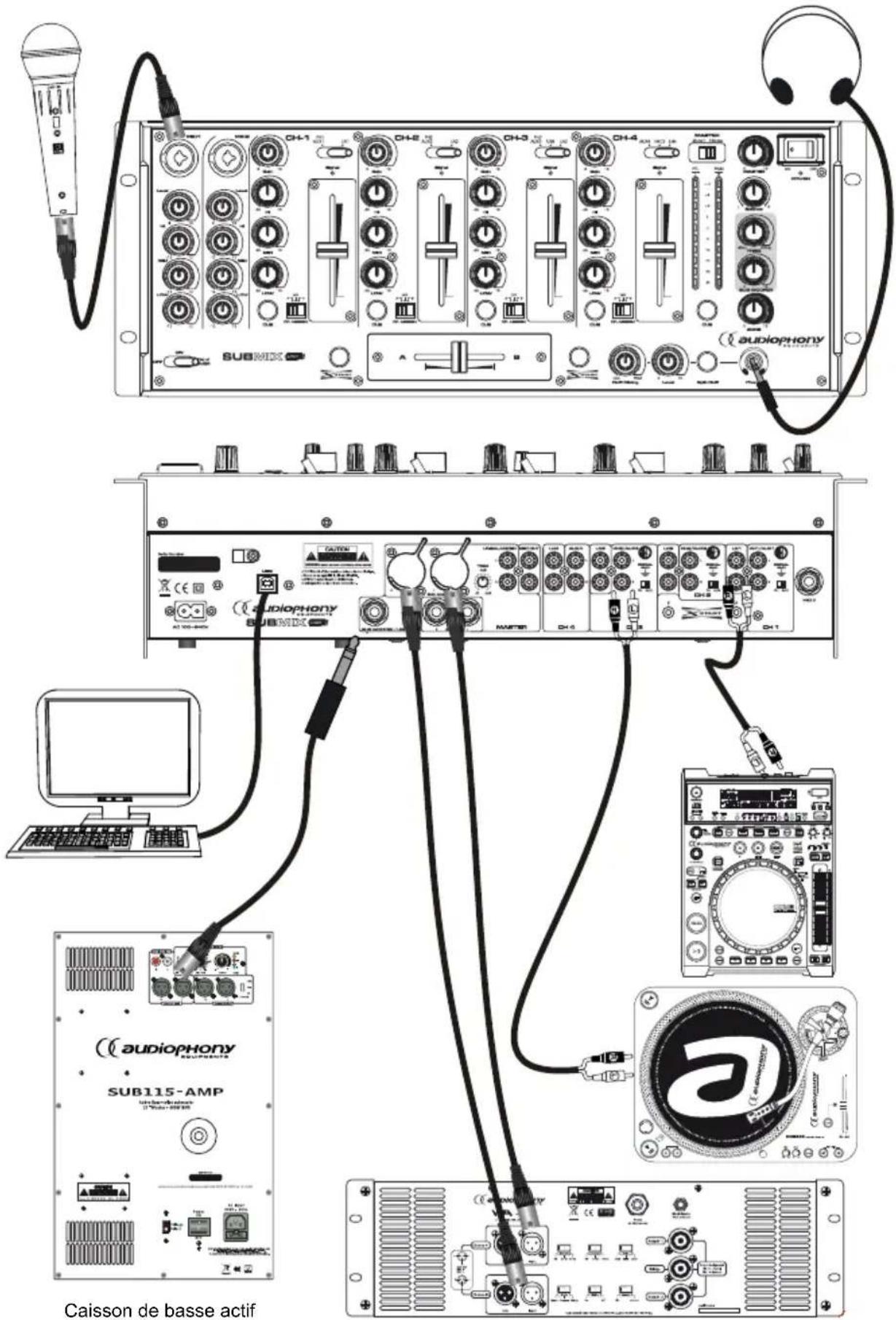

3 - Description et installation

Le submix est un mixer avec filtre actif et un port USB full duplex.

Le port USB permet la lecture et l'enregistrement de fichiers audio depuis votre ordinateur.

Le filtré actif permet de paramétre une sortie pour caisson basse ou système de modulator de commande d'éclairage.

3.1 - Description

• Port USB sur la voie 3 permettant la lecture et l'enregistrement de fichiers audio.
• La table est reconnae par I'ordinateur (PC ou MAC) comme une carte son sans driver supplémentaire.
• Sortie SUB avec filtré actif ajustable en fréquence et en niveau.
• 3 Micro dont 2 sur fiche combo en façade
• Fonctions On, Off et Talk-over sur la voie micro 1
• 3 phonos sur RCA
• 4 Lignes sur RCA
  4 Auxiliaires sur RCA
• Egaliseur 3 bandes sur chaque canal
• Egaliseur 3 bandes sur les voies micro
• Reglage du gain sur chaque canal
  Cross-fader VCA assignable à très faible courant de fuite
  Xstart pour demarrer au Cue la lecture avec le crossfader
• Cross-fader et fader interchangeables.
• Sortie Master symétrique et asymétrique
• Sortie Zone asymétrique
• Reglage de la sensibilité en sortie
• Fonction Mono / Stereo pour la sortie master
• Vue-mêtre à leds pour la sortie Master ou les voies
• Affichage du niveau d'entrée par Led sur chaque voie
• Alimentation : 100-240V - 50Hz
• Dimensions : 482 x 177 x 147 mm 19pouces 4 unités
• Poids: 4.4 Kg

3.2-Installation

Le SUBMIX a ete prevu pour fonctionner horizontally lns est pas fixe. Veilce cependant a ce que le SUBMIX ne subisse ni force, ni vibration lors de son utilisation et de son stockage afin d'eviter toute chute de I'appareil.

Afin de sécuriser ou d'installer votre table de mixage dans un rack 19 pouces, vous pouze utiliser les ailettes de fixation prévues à cet effet. Utilisez dans ce cas des fixations appropriées à votre support, et respectant les consignes de sécurité de l'appareil.

4 - Fonctionnement

4.1 - Panneau avant

1-Bouton LEVEL:

Ce bouton permet de régler le niveau du volume de la voie micro 1.

2 - Potentiometres d'égalisation de voie :

Les deux canaux micro complrennt une égalisation du signal à trois bandes. Ces potentiometres servent à augmenter ou diminuier la quantité de basses (LOW), des Médium (MID) et d'augus (HIGH) dans le signal de sortie de chaque micro.

• HIGH (High Frequency control): Ce bouton permet d'ajuster le niveau d'aignus du canal correspondant avec une augmentation maximum de 12dB et une diminution maximum de -12dB à 10kHz. Tourner le bouton dans le sens des aiguilles d'une montre permet d'augmenter la quantité d'aignus. Une rotation dans le sens inverse permet de la diminuier.
• MID (Mid/high Frequency control): Ce bouton permet d'ajuster le niveau de Médium du canal correspondant avec une augmentation maximum de 12dB et une diminution maximum de -12dB à 1kHz. Tourner le bouton dans le sens des aiguilles d'une montre permet d'augmenter la quantité de Médium. Une rotation dans le sens inverse permet de la diminuier.
• LOW (low frequency control): Ce bouton permet d'ajuster le niveau de basses du canal correspondant avec une augmentation maximum de 12dB et une diminution maximum de -12dB à 100Hz. Tournier le bouton dans le sens des aiguilles d'une montre permet d'augmenter la quantité de basse. Une rotation dans le sens inverse permet de la diminuier.

3 - Commutation des voies MICRO et du TALKOVER :

Ce bouton permet d'activer les voies micro 1 et 2 ainsi que la fonction TALKOVER. Celle -ci permet de dimunuer le niveau de musique pour rendre plus audible l'announce au micro.

Le sélecteur a trois positions :

OFF: Les voies MICRO 1 et 2 sont coupées

ON: Les voies MICRO 1 et 2 sont actives

TALKOVER: le talkover baisse le niveau de 14db sur toutes les autres voies.

4-Bouton CUE:

Ce bouton permet d'envoyer le signal de la voie selectionnée vers la pré-écoute au casque et de la visualiser au vumetre.

5 -Assignation du crossfader :

Ce selecteur permet d'assigner le (:oté du crossfader auquel correspond la voie.

6-SwitchXSTART:

Avec cette fonction, vous pouvez utiliser le Crossfader pour démarrer ou arrêté la lecture de deux sources compatibles en fonction de la position du Crossfader. La fonction XStart s'active en connectant les platines compatibles grâce au mini jack Presents à l'arrière du mixer.

7-Crossfader:

Ce fader est utilisé pour mixer les sorties des voies sélectionnées. Quand le fader est complètement à gauche (A), seul le signal de la voie assignée en A est audible. Il en va de même pour la voie assignée en B lorsque le Crossfader est totalement à droite (B). Faire glisser le fader d'une position à l'autre fera varier respectivement le niveau de sortie des 2 voies. Lorsque ce fader est en position centrale, les deux voies sont audibles de manière équitable.

8 - Contrôle du CUE mixing :

Cette fonction permet d'éçouter au casque la voie sélectionnée avec la touche CUE et le niveau du master (PGM), enCHOISIGANT LA PROPORTION DE I'un par rapport à I'autre.

9 - Contrôle du Volume de Casque :

Ce bouton rotatif vous permet de regler le volume du signal de la sortie casque. Tournez le bouton dans le sens des aiguilles d'une montre pour augmenter le volume.

Assurez you que le volume du casque soit au plus bas avant de le brancher.

10 - Bouton SPLIT CUE :

Ce bouton permet de selectionner le type d'écoute au casque.

En mode normal le casque permet d'écouter la voie CUE et la sortie master en faisant varier lechiois grâce au potentiametre CUE mixing.

En mode CUE SPLIT l'écoute permet d'entendre à gauche la voie CUE en mono et à droite le master en mono. Cette fonction assigns au autre le vu-mètre de la même façon.

11 - Sortie Casque (PHONES) :

Ce JACK 6.35 stéreo permet de connecter votre casque au système, afin de vous donner accès à la pré-écoute.

Assurez you que le volume du casque soit au plus bas avant de le brancher.

12-ZONE:

Ce bouton rotatif permet de regler le volume de la deuxieme sortie reperee ZONE sur la plaque de connexion arriere.
Cette sortie permit de gerer un autre amplificateur independament de la sortie Master.

Assurez you que le volume soit au plus bas avant d'allumer votre apparéil.

13 - SUB WOOFER :

Ce bouton rotatif permet de régler le volume de la sortie repérée SUB WOOFER/LIGHTING sur la plaque de connexion arrêté. Cette sortie permet de gérer un caisson de bassé amplifié ou un système de modulator pour la synchronisation de l'éclairage sur le rythme de la musique.

14 - SUB WOOFER :

Ce bouton rotatif permet de régler la fréquence de coupure du filtre actif pour la sortie SUB WOOFER/LIGHTING. Vous pouvez ainsi ajuster les basses suivant votre système ou la salle. la fréquence de coupure varie de 40 Hz à 200 Hz.

15 - MASTER BALANCE :

Ce bouton rotatif permet de regler le niveau de panoramicique droite/gauche du signal pour la sortie Master.

16 - Voyant POWER :

Cette diode permet de visualiser si la table de mixage est allumée ou non.

17 - Bouton POWER :

Ce bouton permet d'alimenter ou non la table de mixage.

Vérifiez que le ou les amplificateurs soient éteints avant d'allumer votre mixer. Ensuite procéder dans l'ordre inverse en éteignant d'abord les amplificateurs puis le mixer.

18 - MASTER :

Ce bouton rotatif permet de regler le volume de la sortie principale repereee MASTER sur la plaque de connexion arriere.
Cette sortie permitted de gerer un amplificateur independament de la sortie Zone.

Assurez you que le volume soit au plus bas avant d'allumer votre apparéil.

19 - Vu-metre :

Ces voyageants permettent de visualiser les niveaux des voies selectionnées en CUE c'est la PFL (Pré Fader Listen) ou le niveau de la sortie Master (PGM).

Le niveau est trop haut lorsque les voyants rouges restent allumées. Le son en sortie risque d'être distordu.

20 - Master Mono/stereo :

Cet interrupteur permet de selectionner le mode Mono ou stereo pour la sortie Master.

21 - Faders des voies :

Ces Faders sont utilisés pour régler le volume de chaque voie est donc des sources seLECTIONnées.

22 - Selecteur de source :

Cet interrupteur permet de selectionner le type d'appareil branché sur la voie. Plusieurs apparèils peuvent être branchés sur une voie mais un seul peut être activé par voie. La position Phono correspond au niveau de fonctionnement d'une platine vinyle.

23 - Voyant Signal :

Cevoyantpermet de visualiser le niveaux d'entree de la voie.

Le niveau est trop haut lorsque le voyant s'allume en rouge. Le son en sortie risque d'être distordu. Le niveau d'entree se regle avec le potentiometre "GAIN"

24 - Potentiometres d'égalisation de voie :

Les canaux stéreo complènent une égalisation du signal à trois bandes. Ces potentiomètres servent à augmenter ou diminuer la quantité de basses (LOW), des Médium (MID) et d'ägus (HIGH) dans le signal de sortie de chaque voie.

• HIGH (High Frequency control): Ce bouton permet d'ajuster le niveau d'aigus du canal correspondant avec une augmentation maximum de 10dB et une diminution maximum de -25dB à 13kHz. Tourner le bouton dans le sens des aiguilles d'une montre permet d'augmenter la quantité d'aigus. Une rotation dans le sens inverse permet de la diminuier.

• MID (Mid/high Frequency control): Ce bouton permet d'ajuster le niveau de Médium du canal correspondant avec une augmentation maximum de 10dB et une diminution maximum de -25dB à 1kHz. Tournier le bouton dans le sens des aiguilles d'une montre permet d'augmenter la quantité de Médium. Une rotation dans le sens inverse permet de la diminuier.

• LOW (low frequency control): Ce bouton permet d'ajuster le niveau de basses du canal correspondant avec une augmentation maximum de 10dB et une diminution maximum de -25dB à 70Hz. Tourner le bouton dans le sens des aiguilles d'une montre permet d'augmenter la quantité de basse. Une rotation dans le sens inverse permet de la diminuer.

Attention ces réglages peuvent agir sur le niveau de clip de la voie.

25 - Potentiomètre de Gain :

Ces potentiometres sont utilisés pour régler le niveau d'entrée du signal de chaque voie. Régler le niveau d'entrée à une valeur raisonnable et adaptée vous assure une qualité de son irréprochable. Un niveau d'entrée trop élevé entraine une distorsion du son, ce qui peut affecter toute la chaine audio et ainsi déterminer vos amplis et enceintes. Le niveau est réglable de - à +14dB .

26 - Entre Micro :

Cette fiche combo permet de brancher un micro en fiche XLR ou fiche Jack6.35.

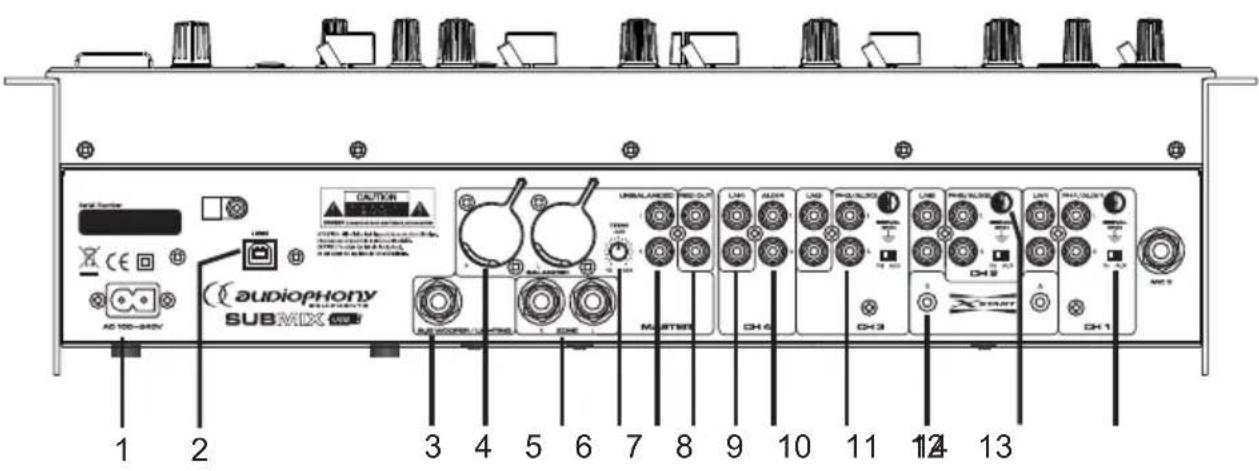

4.2 - Panneau arrête

1 - Connecteur d'alimentation :

Branchez ici votre fiche secteur.

2-PortUSB：

Cette entree permet de relier un ordinateur equiped de ports USB. Le SUBMIX se compeote comme une carte son pour voire ordinateur. Un temps de reconnaissance de l'interface interne par voire ordinateur est necessaire pour que cette fonction soit utilisable. Une fois identifie, le SUBMIX sera considere comme un periphérique audio par I'ordinateur auquel il est relié.

Le port USB permet de faire la lecture et l'enregistrement de données audio directement d'un ordinateur.

II suffit de brancher un cable USB du PC au mixer, et les logiciels pilotes (drivers) s'installeront automatiquement.

On peut donc lancer tous les types de fichiers audio MP3, WMA, WAV...

On peut également enregistrer son mix directement sur le disque dur de l'ordinateur.

Le port USB peut enregistrer et faire la lecture en même temps c'est le système Full duplex.

L'interface USB du mixer est reconnaue comme une carte de son USB standard (USB Audio Device ou USB Audio CODEC).

Tous les signaux audio de l'ordinateur seront achemines à la console de mixage via le cable USB.

On peut ainsi bénéficier de tous les avantages à la fois d'une base de données audio et de la souplesse d'utilisation d'un mixer.

3-Sortie SUB WOOFER/LIGHTING：

Cette sortie permet de brancher un caisson de basse amplifie ou un modulator de commande lumière pour la synchronisation des programmes d'éclairage sur le rythme de la musique.

4-Sortie MASTER XLR:

C'est la sortie principale, elle permet de brancher un amplificateur avec un niveau symétrique.

5-Sortie ZONE:

C'est la deuxième sortie de votre console, elle permet de brancher un autre amplificateur avec un niveau asymétrique.

6-TRIM:

Ce potentiemetre rotatif permet de diminuier le niveau de sortie de la sortie Master pour proteger vos amplificateurs et enceintes d'un niveau excessif.

7-Sortie MASTER RCA:

C'est la sortie principale sur fiches RCA. Elle permet de brancher un amplificateur avec un niveau asymétrique.

8-Sortie RECORD:

Cette sortie permet de brancher un système d'enregistrement à votre mixer. Le niveau de sortie tient compte des faders de chaque voie et pas du niveau du master.

9 - Entre e LINE:

Cette entree permet de brancher un lecteur CD, K7, Tuner ou tout autre appareil avec un niveau Ligne. Les platines Vinyle ne peuvent pas etre branchees sur cette entree.

10 - Entreee AUX:

Cette entree permet de brancher un lecteur CD, K7, Tuner ou tout autre appareil avec un niveau Ligne. Les platines Vinyle ne peuvent pas etre branchees sur cette entree.
Le selecteur de la voie 4 doit etre sur la position "AUX4" pour pouvoir faire fonctionner cette entree.

11 - Entre PH/AUX:

Cette entree per met de brancher un lecteur CD, K7, Tuner ou tout autre appareil avec un niveau Ligne. Si le selecteur est sur la position AUX.
Si le selecteur est sur la position PH vous ne devez brancher qu'une platine vinyle.

12 - Prises XSTART :

Ces connecteurs permettent de relier un apparéil externe compatible avec la fonction Xstart et ainsi contrôler le démarriage automatique de la lecture en fonction de la position du crossfader de ce mixer.
Veuillez utiliser uniquement les cordons mini jack mono fournis avec vos apparéils pour les relier avec le mixer.

13-Borne GND:

Brancher les masses des cordons des platines vinyle sur cette broche. ceci permet d'eviter les problèmes de renflement et de parasites.

14 - Selecteur PH/AUX:

Ce selecteur permet deCHOISIR le type de source branchée sur votre voie.

Si le sélecteur est sur la position AUX cela permet de brancher un lecteur CD, K7, Tuner ou tout autre apparéil avec un niveau Ligne.

Si le sélecteur est sur la position PH vous ne doivent branchier qu'une platine vinyle.

5 - Branchement

Cet exemple de câblage permet d'avoir un aperçu des différents types de périhériques fonctionnant avec votre table de mixage.

Vérifiez que chaque réglage de volume soit au minimum avant de brancher un apparéil.

Brancher toutes les entrées en premier, puis ensuite les sorties.

Vous pouvez ensuite brancher votre ordinateur.

Reliez notre mixer au secteur.

Allumez d'abord toutes les sources et ensuite les amplificateurs.

Pour eteindre procedez de maniere inverse en coupant d'abord les amplificateurs.

6 - Caracteristiques techniques

ENTREES

• Sensibilité d'une entrée phono 2 mV.
  -Sensibilité d'une entrée ligne 200mV
  -Sensibilité d'une entrée Auxiliaire 200 mV.
  -Sensibilité d'une entree micro DJ 2mV
• Impedance d'entree phono 47 KΩ (RIAA).
• Impedance d'entrée ligne 20 KΩ.
• Impédance d'entrée Auxiliaire 47 K Ω.
• Impédance d'entrée mico 10 K Ω.
• Impedance du casque 33Ω.
• Réglage de tonalité micro 1 et 2 +/- 12 dB à : 100Hz,1KHz et 10KHz.
• Réglage de tonalité voies 1 à 4 + 10 dB -25 dB à : 70Hz,1KHz et 13KHz.
• Atténuation du talkover -14 dB.

SORTIES

• Casque +9.5dBV (3V) sous 32 Ohms
• Réponse en fréquence 25 Hz à 20 Khz
  -Rapport signal/bruit LINE >80 dB.
  -Rapport signal/bruit PHONO >69 dB.
  -Rapport signal/bruit MICRO >64 dB.
• Niveau de sortie master symétrique +4dBm (1.23V) +/- 2dB @ 600 Ω
• Niveau de sortie master asymétrique + 0dBV (1V) +/- 2dB @ 300 Ω
• Niveau de sortie Record - 10dBV (316mV) +/- 2dB @ 1k Ω

GENERALES

• Alimentation 100-240 V; 50/60 Hz.
  -Puissance consommée 21W
• Dimensions (mm) 482 x 177 x 137 mm.
• Poids 4.4 kg.

7 - Notes

La société AUDIOPHONY® apporte le plus grand soin à la fabrication de ses produits pour vous garantir la qualité. Des modifications peuvent donc être effectues sans notification préalable. C'est pourquoit les caractéristiques techniques et la configuration physique des produits peuvent différer des specifications et illustrations générées dans ce manuel.

Pour bénéficier des dernières informations et mises à jour sur les produits AUDIOPHONY® connectez-vous sur www.hitmusic.fr
