SEQ0501 - Climatisation Acson - Notice d'utilisation et mode d'emploi gratuit

Marque	Acson
Modèle	SEQ0501
Type de produit	Climatisation (système split ou multi-split)
Fonctions principales	Froid (COOL), Chaud (HEAT), Ventilation (FAN), Auto (AUTO), Mode Économie (SAVE)
Radiateur électrique auxiliaire	Oui, jusqu'à 2 radiateurs
Plage de température	16°C à 30°C
Affichage	Écran LCD avec horloge, indicateurs de compresseurs, verrouillage, radiateur, économie d'énergie, dégivrage, mode, température
Minuterie	Programmateur 7 jours avec ON TIMER et OFF TIMER
Verrouillage	Système de verrouillage des touches (KEY LOCK)
Nombre de compresseurs	Jusqu'à 4
Codes d'erreur	Affichage des codes E01 à E35
Accessoires inclus	Télécommande, 2 vis à bois 4,1 x 16, manuel d'utilisation
Installation de la télécommande	Montage mural, connexion filaire aux bornes GND, +V, B, A
Alimentation	230 V / 50 Hz (estimation)

FOIRE AUX QUESTIONS - SEQ0501 Acson

Comment allumer et éteindre le climatiseur ?

Appuyez sur la touche ON/OFF pour mettre l'unité en marche ou à l'arrêt. Un témoin lumineux s'allume lorsque l'appareil fonctionne. Notez qu'après un arrêt, le redémarrage est retardé de 3 minutes pour protéger le compresseur.

Comment régler la température ?

Utilisez les touches ▲ ou ▼ pour augmenter ou diminuer la température entre 16°C et 30°C. Pour basculer entre °C et °F, appuyez simultanément sur les deux touches.

Comment utiliser le mode économie d'énergie ?

Appuyez sur la touche SAVE pour activer l'économie d'énergie. Ce mode est disponible en modes COOL, HEAT et AUTO.

Comment programmer la mise en marche et l'arrêt automatiques sur 7 jours ?

Appuyez sur ON TIMER pour régler l'heure de mise en marche automatique, puis sur OFF TIMER pour l'arrêt. Utilisez les touches MINUTE, HOUR et DAY pour configurer. Activez la minuterie en maintenant TIMER ACTIVE enfoncé jusqu'à ce que 'TIMER ACTIVE' s'affiche.

Que faire si un code d'erreur s'affiche ?

Consultez la liste des codes d'erreur (E01 à E35) dans la notice. Par exemple, E01 indique un réglage manuel nécessaire, E02 une surcharge du compresseur 1. Contactez un professionnel si nécessaire.

Comment activer le verrouillage des touches ?

Appuyez 3 fois consécutivement sur la touche MINUTE. Le symbole 'KEY LOCK' apparaît. Seule la touche ON/OFF reste active. Pour désactiver, répétez la même opération.

Comment utiliser le radiateur électrique auxiliaire ?

En mode HEAT, si la chaleur est insuffisante, appuyez sur la touche HEATER pour activer le radiateur. Pour les modèles avec 2 radiateurs, appuyez plusieurs fois pour en allumer un ou les deux.

Comment changer l'unité de température (°C/°F) ?

Appuyez simultanément sur les touches ▲ et ▼ pour basculer entre degrés Celsius et Fahrenheit.

Comment tester l'appareil ?

Appuyez 2 fois consécutivement sur la touche TEST pour lancer un test de l'unité.

Comment installer la télécommande ?

Ouvrez le boîtier, fixez la partie inférieure au mur avec les vis fournies, connectez les fils aux bornes GND, +V, B et A, puis refermez le boîtier.

MODE D'EMPLOI SEQ0501 Acson

A: Affichage de l'heure.

B: Indication d'erreur.

C: Écran d'affichage du fonctionnement du compresseur (jusqu'à 4 compresseurs).

D: Affichage du verrouillage.

E: Affichage du radiateur (jusqu'a 2 radiateurs).

F: Affichage du mode d'économie d'énergie.

G: Affichage du cycle de dégivrage du compresseur (jusqu'à 4 compresseurs).

H: Affichage du mode opérationnel.

I: Affichage du réglage de la température.

2. Mode D'emploi

2.1 Touche ON/OFF

Appuyez une fois pourmettre l'unité de climatisation en marche.

Appuyez de nouveau pour arrêté l'unité.

Le lumineux d'opération prés de la touche s'allume ou s'éteint lorsque l'unité est respectivement en marche ou à l'arrêt.

Attention: Dans le cas où vous appuyez sur la touche ON/OFF immédiatement après l'arrêt de l'unité, celle-ci ne redémarre qu'au bout de 3 minutes afin de protégger le comprésseur.

2.2 Choix du Mode Opérationnel

Appuyez sur la touche MODE pour sélectionner votre mode opérationnel. En appuyant consécutivement sur la touche, l'opération passée de "COOL" (FROID) vers "HEAT" (CHAUD), "AUTO" (AUTO)puis "FAN" (VENTILATION)

2.3 Mode ECONOMIE

Appuyez sur la touche SAVE pour selectionner la fonction d'économie d'énergie. Cette fonction n'est disponible que pour les modes "COOL" (FROID) "HEAT" (CHAUD) et "AUTO" (AUTO).

2.4 Radiateur Électrique Auxiliaire

Si le mode "HEAT" ne fournit pas suffisamment de chaleur dans la piece même une fois regle sur la températe maximum (30^) , appuyez sur la touche HEATER pour activer le radiateur électrique auxiliaire. Pour les modèles avec 2 radiateurs, appuyez consécutivement sur la touche pour activer l'un des radiateurs ou les deux.

2.5 Réglage de la Température

Pour obtenir la température ambiente que vous désirez, appuyez sur la touche ou sefor que vous pouze augmenter ou diminuer la température entre 16^ et 30^ .

Appuyez sur les deux touches et simultanément pour désir les température en °C ou en °F.

2.6 Réglage de L'horloge

Horloge de l'heure courante

Appuyez une fois sur la touche CLOCK pour activer le mode horloge.

Appuyez de nouveau pour désactiver le mode horloge.

Sous le mode horloge, l'heure exacte peut etre inscrite en appuyant respectivement sur les touches MINUTE, HOUR et DAY.

Minuterie sur 7 jours

Appuyez sur la touche ON TIMER pour activer le mode de minuterie auto-ON. Sous ce mode, appuyez respectivement sur les touches MINUTE, HOUR et DAY pour

sLECTIONner l'heure de la période où vous souhaitez que le climatiseur se mette en marche automatiquement. Appuyez de nouveau sur la touche ON TIMER pour sauvegarder le réglage.

Appuyez sur la touche OFF TIMER pour activer le mode de minuterie auto-OF. Sous ce mode, appuyez respectivement sur les touches MINUTE, HOUR et DAY pour sélectionner l'heure de la semaine où vous souhaitez que le climatiseur s'arrête automatiquement. Appuyez de nouveau sur la touche ON TIMER pour sauvegarder le réglage.

Pour activer la miniterie sur 7 jours, appuyez sans relâcher la touche TIMER ACTIVE jusqu'à ce que les mots "TIMER ACTIVE" apparaisent sur l'écran LCD. Repétéze ce même geste pour désactiver la miniterie sur 7 jours.

2.7 Autres Fonctions

Système de verrouillage

Appuyez 3 fois consécutivement sur la touche MINUTE pour activer le système de verrouillage. Un symbole "KEY LOCK" apparait alors sur l'écran LCD. À ce moment-la, seulement la touche ON/OFF est valide.

Pour désactiver le système de verrouillage, appuyez de nouveau 3 fois consécutivement sur la touche MINUTE.

Essai

Appuyez 2 fois consécutivement sur la touche TEST pour tester l'unité.

3. Code Des Erreurs

Lorsque le système est en marche et qu'une erreur se produit, le signal ON/OFF LED sur l'écran LCD clignote et un code d'erreur apparait. Lorsque le système n'est pas en marche et qu'il existe une erreur, le signal ON/OFF LED reste étant mais le code de l'erreur apparait néanmoins. Chaque code d'erreur représenté un message différent comme indiqué ci-dessous:

E01 Nécessite un réglage manuel	E19 Bobine du détecteur interieur 4 court
E02 Compresseur 1 - Température élevée (surcharge)	E20 Bobine du détecteur interieur 1 ouvert
E03 Compresseur 2 - Température élevée (surcharge)	E21 Bobine du détecteur interieur 2 ouvert
E04 Compresseur 3 - Température élevée (surcharge)	E22 Bobine du détecteur interieur 3 ouvert
E05 Compresseur 4 - Température élevée (surcharge)	E23 Bobine du détecteur interieur 4 ouvert
E06 Compresseur 1 - déclenchement à haute pression / contact ouvert	E24 Bobine du détecteur extérieur 1 court
E07 Compresseur 2 - déclenchement à haute pression / contact ouvert	E25 Bobine du détecteur extérieur 2 court
E08 Compresseur 3 - déclenchement à haute pression / contact ouvert	E26 Bobine du détecteur extérieur 3 court
E09 Compresseur 4 - déclenchement à haute pression / contact ouvert	E27 Bobine du détecteur extérieur 4 court
E10 Déclenchament du compresseur 1 / R-22 faible / sortie anormale	E28 Bobine du détecteur extérieur 1 ouvert
E11 Déclenchament du compresseur 2 / R-22 faible / sortie anormale	E29 Bobine du détecteur extérieur 2 ouvert
E12 Déclenchament du compresseur 3 / R-22 faible / sortie anormale	E30 Bobine du détecteur extérieur 3 ouvert
E13 Déclenchament du compresseur 4 / R-22 faible / sortie anormale	E31 Bobine du détecteur extérieur 4 ouvert
E14 Détecteur de la pièce court	E32 Dégivrer le compresseur 1
E15 Détecteur de la pièce ouvert	E33 Dégivrer le compresseur 2
E16 Bobine du détecteur interieur 1 court	E34 Dégivrer le compresseur 3
E17 Bobine du détecteur interieur 2 court	E35 Dégivrer le compresseur 4
E18 Bobine du détecteur interieur 3 court

4. Installation de la Telekommande LCD

4.1 Accessoires

Les accessoires suivants sont compris avec ce manuel. S'il manque des éléments, veillez contacter votre concessionnaire immédiatement.

①Télécommande
②Vis à bois 4,1 x 16 (2 vis)
③ Manuel d'utilisation

4.2 Guide Détaille

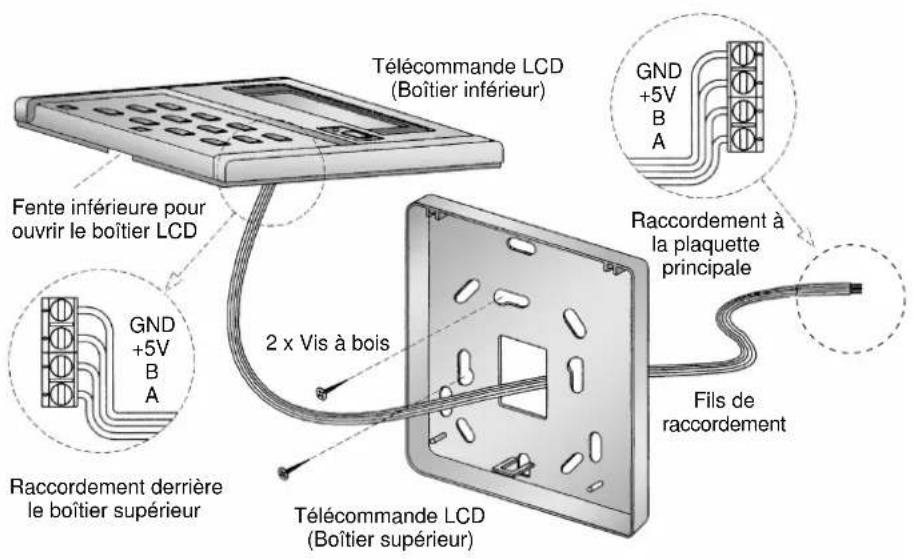

i) D'abord, ouvre le boitier de la télécommande LCD en séparant la partie supérieure de la partie inférieure à l'aide d'un tournevis que vous insérez dans la fente et faites glisser vers le haut.
ii) Fixez la partie inférieure du boitant sur le mur avec les 2 vis à bois fournies. Puis introduisez les 4 fils électriques (du panneau principal) à travers les fentes du boitant comme indiqué ci-dessous.
iii) Raccordez l'extremité de chacun des fils aux bornes "GND" derrière la partie supérieure du boîtier comme indiqué ci-dessous. Le fil qui va au terminal "GND" dans la partie supérieure du boîtier doit être raccordé à l'autre extrémité du terminel "GND" à la plaquette principale. La même chose s'applique pour les raccordement "+"V", "B" et "A".
iv) Rattachez la partie inférieure et supérieure du boitier. Accrochez les deux pattes dans leur fente respective et fermez la partie inférieure.
