BEDIENUNGSANLEITUNG SEQ0501 Acson

für VERPACKTE KLIMAANLAGE

REGOLATORE SEQUENZIALE

A:Zeitanzeige
B:Fehleranzeige
C:Laufzeitanzeige der Kompressoren (bis zu 4 Kompressoren)
D:Tastensperr-Anzeige
E: Heizungsanzeige (bis zu 2 Heizungen)
F: Energiesparbetrieb-Anzeige
G: Anzeige des Enteisungszyklus der Kompressoren (bis zu 4 Kompressoren)
H: Betriebsart-Anzeige
I:Anzeige der eingestellten Temperatur

2. Betriebsanweisung

2.1 EIN/AUS-Taste

Zum Einsatz der Klimaanlage einmal betätigten.

Zum Ausschalten des Gerats nochmals betätigten.

Die Betriebsleuche neben der Taste leuchtet auf, wenn das Gerät in Betrieb ist, und gehen wieder aus, wenn das Gerät ausser Betrieb ist.

Vorsicht : Wird die EIN/AUS-Taste sofort nach dem Ausschalten des Geräts betätig, dann schaltet sich das Gerät zum Schutz des Kompressors erst nach Ablauf von 3 Minuten wieder ein.

2.2 Wahl der Betriebsart

Zur Auswahl der Betriebsart die MODE-Taste betätigten. Bei anhaltender Betätigung der Tasteändert sich die Betriebsart jeweils auf "COOL", "HEAT", "AUTO" und "FAN" (kuhl, warm, automatisch und Geblase).

2.3 Energiespar-Betrieb (SAVE-Modus)

Zur Auswahl der Energiesparfunktion die SAVE-Taste betätigten. Dafür gibt es nur die Wahl zwischen "COOL", "HEAT" und "AUTO"(kuhl, warm und automatisch).

2.4 Elektrische Hilfs-Heizung

Falls sich das Zimmer beim "HEAT"Betrieb auch bei der hochsten Temperatureinstellung (30^) nicht genugend erwartet, wird die HEATER-Taste (Heizungstaste) betatigt und somit die elektrische Hilfs-Heizung aktiviert. Bei Geräten mit zwei Heizungen hat man die Wahl, durch nochmaliges Betätigten der HEATER-Taste auch die zweite Heizung zu aktivieren.

2.5 Temperatureinstellung

Zum Einstellen der gewünschten Zimmertemperatur wird (oder betägt und damit die bereits eingestellte Temperatur erhöht oder heruntergestellt, in einem

Bereich zwischen 16^ und 30^ .

Bei gleichzeitigem Betätigten von und zwischen ^ C und F umgeschaltet.

2.6 Zeiteinstellung

Reelle Zeituhr

Zum Einstellen des Uhrzeit-Modus die CLOCK-Taste (Uhrtaste) einmal betätigten.

Bei nochmaligem Betätigen dieser Taste wird der Uhrzeit-Modus inaktiviert.

Mit dem Uhrzeit-Modus kann die aktuelle Tageszeit eingestellt werden, indem die MINUTE-, HOUR- und DAY-Tasten (Minutes-, Stunden- und Tages-Tasten) betägt werden.

7-Tage Zeitschalter

Die ON TIMER-Taste (Zeitschalter EIN-Taste) betätigten, um den automatischen Zeitschalter-EIN-Modus zu aktivieren. Danach die entsprechenden MINUTE, HOUR

und DAY-Tasten betätigungen und damit Zeitpunkt und Wochentag einstehen, an dem die Klimaanlage automatisch den Betrieb aufnahmen soll. Durch nochmaliges Betätigten der ON TIMER-Taste wird die Einstellung gespeichert.

Die OFF TIMER-Taste (Zeitschalter AUS-Taste) betätigten, um den automatischen Zeitschalter AUS-Modus zu aktivieren. Danach die entsprechenden MINUTE, HOUR und DAY-Tasten betätigten und damit Zeitpunkt und Wochentag einstellen, an dem die Klimaanlage automatisch den Betrieb einstehen soll. Durch nochmaliges Betätigter der OFF TIMER-Taste wird die Einstellung gespeichert.

Danach zum Aktivieren des 7-Tage-Zeitschalters die TIMER ACTIVE-Taste betätigten und solange drücken, bis das Wort "TIMER ACTIVE"auf der LCD-Anzeige erscheint. Zum Inaktivieren den gleichen Schritt wiederholen.

2.7 Andere Funktionen

Tastensperre

Zum Aktivieren der Tastensperre die MINUTE-Taste 3mal hintereinander betätigten, dann erscheint ein Tastensperr-Symbol auf der Anzeige. Davon ist nur die EIN/AUS-Taste betroffen.

Zum Inaktivieren der Tastensperre nochmals die MINUTE-Taste 3mal hintereinander betätigten.

Testlauf

Dazu die TEST-Taste 2mal hintereinander betätigen.

3. Fehlercode

Wenn die Anlage in Betrieb ist und ein Fehler auffritt, blinkt die EIN/AUS-LED-Leuche auf der LCD-Anzeige und ein Fehlercode wird angezeigt. Ist die Anlage ausser Betrieb bei einem Fehler im Thermistor, dann leuchtet oder blinkt die EIN/AUS-LED-Leuche nicht, aber der Fehlercode wird trotzdem angezeigt. Jeder Fehlercode zeigt einen anderen Fehler an, wie in der Tabelle unter aufgezeichnet:

E01	Manuelle Neueinstellung nötig	E19 Sensor 4 der Schlange des Innengeräts kurz
E02	Kompressor 1 hohe Temperatur (Überlastung)	E20 Sensor 1 der Schlange des Innengeräts offen
E03	Kompressor 2 hohe Temperatur (Überlastung)	E21 Sensor 2 der Schlange des Innengeräts offen
E04	Kompressor 3 hohe Temperatur (Überlastung)	E22 Sensor 3 der Schlange des Innengeräts offen
E05	Kompressor 4 hohe Temperatur (Überlastung)	E23 Sensor 4 der Schlange des Innengeräts offen
E06	Komp. 1 Hochdruck-Ausschalter / Kontakt offen	E24 Sensor 1 der Schlange des Aussengeräts kurz
E07	Komp. 2 Hochdruck-Ausschalter / Kontakt offen	E25 Sensor 2 der Schlange des Aussengeräts kurz
E08	Komp. 3 Hochdruck-Ausschalter / Kontakt offen	E26 Sensor 3 der Schlange des Aussengeräts kurz
E09	Komp. 4 Hochdruck-Ausschalter / Kontakt offen	E27 Sensor 4 der Schlange des Aussengeräts kurz
E10	Komp.1 Ausschalter/R22 niedrig / Aussenagerät annormal	E28 Sensor 1 der Schlange des Aussengeräts offen
E11	Komp.2 Ausschalter/R22 niedrig / Aussenagerät annormal	E29 Sensor 2 der Schlange des Aussengeräts offen
E12	Komp.3 Ausschalter/R22 niedrig / Aussenagerät annormal	E30 Sensor 3 der Schlange des Aussengeräts offen
E13	Komp.4 Ausschalter/R22 niedrig / Aussenagerät annormal	E31 Sensor 4 der Schlange des Aussengeräts offen
E14	Raumsensor kurz	E32 Komp.1 Enteisung
E15	Raumsensor offen	E33 Komp.2 Enteisung
E16	Sensor 1 der Schlange des Innengeräts kurz	E34 Komp.3 Enteisung
E17	Sensor 2 der Schlange des Innengeräts kurz	E35 Komp.4 Enteisung
E18	Sensor 3 der Schlange des Innengeräts kurz

4. Installierung der LCD-Fernbedienung

4.1 Zubehör

Folgendes Zubehor wird zusammen mit diesen Handbuch mitgeliefert. Sollte etwas fehlen, wenden Sie sichitte sogleich an ihren Fachhändler.

① Fernbedienung
②Holzschrauben 4,1 x 16 (2 Stück)
③ Gebrauchsanweisung

4.2 Installierungsschritte

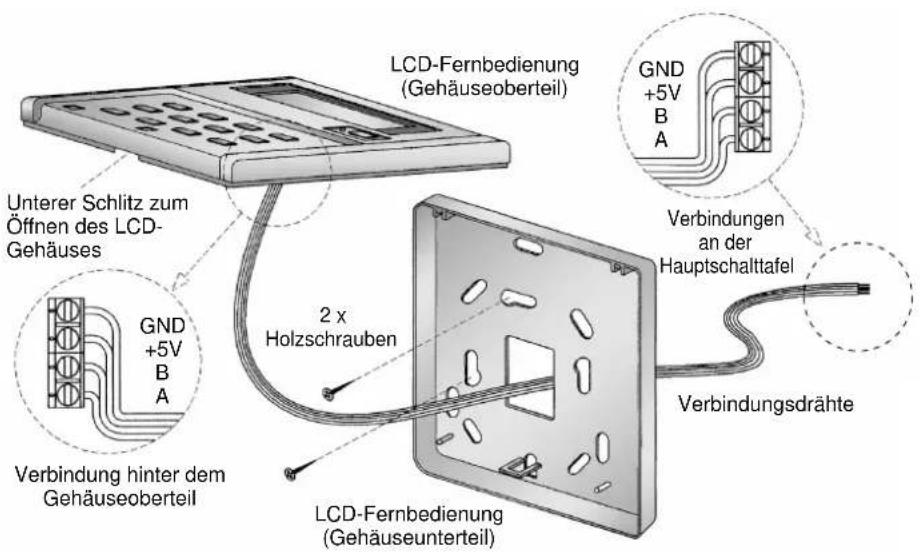

i) Das Oberteil des Gehäuses der LCD-Fernbedienung vom Unterteil abnehmer, bzw einen Schraubenzieher in den unteren Schlitz einfahren und nach aussenziehen.
ii) Das Unterveril des Gehäuses mit den beiden Holzschauben an der Wand befestigen. Dann die 4 Verbindungssträhe (von der Hauptschaltungstafel) durch den Schlitz Gehäuses führen, wie unter abgebildet.
iii) Das Ende jeder Verbindungsdrahtes mit dem Klemmenbrett hinter dem Gehäuseoberteil verbinden, wie unter gezeigt. Der Draht zur "GND"-Anschlussklemme am Gehäuseoberteil muss an seinem anderen Ende mit der "GND"-Anschlussklemme der Hauptschalttafel verbunden werden. Das gleiche gilt für die ^+5V , "B" und "A" Verbindungen.
iv) Ober-und Unterteil des Gehäuses wieder zusammenfugen, bzw die beiden oberen Haken in die zugehörigen Schlitze einpassen und das Unterteil anpressen.
