MANUALE UTENTE SEQ0501 Acson

per CONDIZIONATORI ASSEMBLATI (PAC)

B:Indicazione errori

C:Display del funzionamento del compressore (fino a 4 compressori)

D:Display dell'insertimento del blocco tasti

E:Display del riscaldatore (fino a 4)

F: Display della funzione risparmio energetico

G: Display del ciclo di scongelamento del compressore (fino a 4 compressori)

H:Display della funzione d'operazione

1: Display della regolazione della temperatura

1. Guida All'uso

2.1 Tasto ON/OFF (Acceso/Spento)

Premere una volta per accendere il condizionatore.
Premere nuovamente per spegnere il condizionatore.
La lucina d'operazione vicino al tasting si accende o spegne quando il condizionatore e' acceso o spento.
Attenzione:Se il tasting ON/OFF e premuto immediatamente dopo che il funzionamento viene interrotto, il condizionatore non si riaccendera' per altri 3 minuti per proteggeri il compressore.

2.2 Selezione Della Funzione Operativa

Premere il tastingo MODE (FUNZIONE) per selezionare i tipi di operazioni. Premere consecutivamente il tastingo selezione le operazioni "COOL" (Raffreddamento) "HEAT" (Riscaldamento), "AUTO" (Automatico)e "FAN" (Ventola)

2.3 Funzione Risparnio (SAVE)

Premere il tasto SAVE (Risparmio) per selezionare la funzione risparmio energetico. Questa funzione è disponibile solo per le funzioni "COOL" (Raffreddamento) "HEAT" (Riscaldamento) ed "AUTO" (Automatico)

2.4 Riscaldatore Elettrico Ausiliario

Se la funzione "HEAT" (Riscaldamento) fornisce un riscaldamento insufficienteanche se si e selezionata la temperatura piu' elevata (30^) , premere il tasto HEATER (Riscaldatore) per attivare il riscaldatore elettrico ausiliario. Per modelli con due riscaldatori, premere consecutivamente il tasto permette di selezionare uno solo od ambedue i riscaldatori attivi.

2.5 Regolazione Della Temperatura

Per impostare la temperatura desiderata, premere per alare o abbassare la temperatura impostata, per valori che vanno dai 16^ ai 30^ . Premere simultaneamente i due tasti e passare da ^ C a ^ F .

2.6 Impostazione Orario

Orario

Premere il tastingo CLOCK (ora) per attivare la funzione oraria.

Premere nuovamente per disattivare la funzione oraria.

Nella funzione di impostazione oraria, l'ora puo' essere impostata premendo i tasti - MINUTE (Minuto), HOUR (Ora) e DAY (Giorno).

Temporizzatore a 7 giorni

Premere il tasto ON TIMER (temporizzatore selezionato) per attivare la funzione del temporizzatore. In questa funzione, premere i tasti MINUTE (Minuto), HOUR (Ora) e DAY (Giorno) per impostare l'accensione automatica del condizionatore. Premere nuovamente il tasto ON TIMER (temporizzatore selezionato) per salvare l'impostazione.

Premere il tasto OFF TIMER (temporizzatore disattivato) per attivare la funzione di spagnimento automatico. In questa funzione, premere i tasti MINUTE (Minuto), HOUR (Ora) e DAY (Giorno) per impostare lo spagnimento automatico del condizionatore. Premere nuovamente il tasto ON TIMER (temporizzatore selezionato) per salvare l'impostazione.

Per attivare il temporizzatore a 7 giorni tenere premuto il tasto TIMER ACTIVE (temporizzatore attenuato) fino a che le parole "TIMER ACTIVE" (temporizzatore attenuato) appaiano sul display a cristalli liquidi. Ripetere le stesse operazioni per disattivare il temporizzatore a 7 giorni.

2.7 Altre Funzioni

Blocco tasti

Premere il tasting MINUTE (minuti) 3 volte di seguito per attivare il blocco tasti. Il simbolo "KEY LOCK" (blocco tasti) apparirà sul display a cristalli liquidi. Solo il tasting ON/OFF (Acceso/Spento) puo` essere quindi premuto.

Per disattivare il blocco tasti premere nuovamente 3 volte di seguito il tasto MINUTE (Minuti).

Test di prova

Premere 2 volte di seguito il tasto TEST per provare il condizionatore.

3. Codici Errori

Quando il condizionatore è in funzione e si verifica un erre, la lucina ON/OFF (accesso/spento) sul pannello a cristalli liquidi si accende nelle appare il codice relativivo all'erre. Quando il condizionatore è spento e si verifica un erre al termistore, la lucina ON/OFF (accesso/spento) non si accenderà, ma il codice d'erreve apparirà ugualmente. Ogni codice erre fa riferimento a diversi messaggi, come elencato di seguito:

E01 Risetaggio manuale richiesto	E19 Sensitive 4 bobina interna in corto
E02 Compressore 1 - alta temperatura (sovraccarico)	E20 Sensitive 1 bobina interna aperto
E03 Compressore 2 - alta temperatura (sovraccarico)	E21 Sensitive 2 bobina interna aperto
E04 Compressore 3 - alta temperatura (sovraccarico)	E22 Sensitive 3 bobina interna aperto
E05 Compressore 4 - alta temperatura (sovraccarico)	E23 Sensitive 4 bobina interna aperto
E06 Compressore 1 - scatto dell'alta pressione /contactto aperto	E24 Sensitive 1 bobina esterna in corto
E07 Compressore 2 - scatto dell'alta pressione/contactto aperto	E25 Sensitive 2 bobina esterna in corto
E08 Compressore 3 - scatto dell'alta pressione/contactto aperto	E26 Sensitive 3 bobina esterna in corto
E09 Compressore 4 - scatto dell'alta pressione/contactto aperto	E27 Sensitive 4 bobina esterna in corto
E10 Compressore 1 - scatto/ R-22 basso/externo anormale	E28 Sensitive 1 bobina esterna aperto
E11 Compressore 2 - scatto/ R-22 basso/externo anormale	E29 Sensitive 2 bobina esterna aperto
E12 Compressore 3 - scatto/ R-22 basso/externo anormale	E30 Sensitive 3 bobina esterna aperto
E13 Compressore 4 - scatto/ R-22 basso/externo anormale	E31 Sensitive 4 bobina esterna aperto
E14 Sensore ambiente in corto	E32 Compressore 1 scongelamento
E15 Sensore ambiente aperto	E33 Compressore 2 scongelamento
E16 Sensore 1 bobina interna in corto	E34 Compressore 3 scongelamento
E17 Sensore 2 bobina interna in corto	E35 Compressore 4 scongelamento
E18 Sensore 3 bobina interna in corto

4. Montaggio del Telecomando a LCD

4.1 Accessori

I seguenti accessori sono forniti insieme a questo manuale. Vi preghiamo di controllare e di contattare il vosto fornitore dovesse mancare qualcosa.

①Telecomando
② Viti in legno 4,1 x 16 (2 viti)
3Manuale d'istruzioni

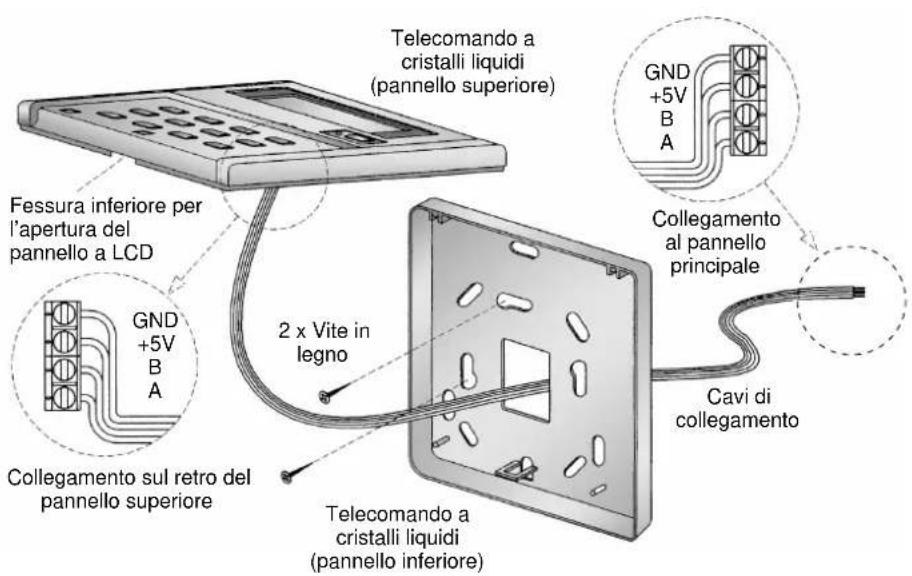

4.2 Guida al Montaggio

i) Aprire la scatola del telecomando a cristalli liquidi分开one il pannello superiore da quello inferiore using an cacciavite. Inserite il cacciavite nell'apposita scanalatura e far leva verso l'esterno.
ii) Fissare il pannello inferiore alla parete utilizzando le 2 viti in legno. Inserire quindi i 4 cavi (dal pannello principale)attraverso la fessura nel pannello come dimostrato nella figura.
iii) Collegare un'estremita'dei 4 cavi al terminale posizionato dietro il pannello superiore come mostrato. Il cavo che viene inserto nel terminale "GND" sul pannello superiore deve essere collegato al terminale "GND" del pannello principale. Lo stesso vale per i collegamenti ^+5V , "B" e "A".
iv) Richiudere le parti del telecomando. Agganciare le due sporgenze superiori nelle rispettive fissure e chiudere facendo pressione.
