MANUAL DE USUARIO SEQ0501 Acson

REGULADOR SECUENCIAL

A:Visualizador de la hora
B:Indicación de Error
C : Visualizador de funciona del compresor (hasta 4 compresores)
D:Visualizador de bloqueo
E: Visualizador de la calefaction (hasta 2 calefacaciones)
F: Visualizador del modo de ahorro de energia.
G: Visualizador del ciclo de descogelación del compresor (hasta 4 compresores)
H:Visualizacion del mode de operacion
I: Visualizacion del ajuste de temperatura.

2. Guía de Operación

2.1 Tecla de ON/OFF

Presione una vez para que arranque launidad de acondicionador de aire.

Presione other vez para parar la unidad.

La lámpara de operación proxima a la tecla se illumina y se apaga Respectivamente cuando la unidad está的功能ando o no está的功能ando.

Precaución: En el caso de que la tecla ON/OFF se presione inmediamente afterwards de que la operación se haya parado, launidad no volverá a comenzar hasta que pasen 3 horas para proteger el compresor.

2.2 SeLECTION del Modo de Operación

Presione la tecla MODE para selectionar el tipo de modo de operacion. La presion consecutiva de la tecla cambia la operation a: "COOL" (FRIO), "HEAT" (CALOR), "AUTO" Y "FAN" (VENTILADOR).

2.3 Modo SAVE

Presione la tecla SAVE para selectionar la función de ahora de energia.Esta option solo está disponible para los modos "COOL", "HEAT" y "AUTO".

2.4 Calentador Eléctrico Auxiliar

Si el modo "HEAT" proportionsc calor insuficiente en una habitacion incluo en el ajuste de la temperatura mas alta (30^) presione la tecla HEATER para activar el calentador eletrico auxiliar. Para los modelos con dos calentadores, la presion consecutiva de la tecla le permitte la seleccion de activar uno o ambos calentadores.

2.5 Ajuste de la Temperatura

Paraajustar la temperatura deseada de la habitacion, presione o para incrementar o disminuir el ajuste de la temperature de 16^ a 30^

Presione ambos y sinultaneamente para que cambie el ajuste entre ^ C y F.

2.6 Ajuste de la Hora

Reloi de la hora real

Presione la tecla CLOCK una vez para ajustar el modo de ajuste del reloj.

Presione otra vez para inhabilitar el modo de ajuste del reloj.

Bajo el modo de ajuste del reloj, la hora del día actual能把 ajustarse presionando respectivamente la tecla MINUTE, HOUR y DAY.

Temporizadora de 7 días

Presione la tecla ONTIMER para activar el modo del temporizador auto-On (conexión automática). Bajo este modo, presione respectfullye la tecla MINUTE, HOUR y

DAY para selectionar la hora de lapellana para que comience a funcional automatamente la unidad de aire acondicionado. Presione la tecla ON TIMER other.
vez para guardar el ajuste.

Presione la tecla OFF TIMER para activar el modo del temporizador auto-OFF (dexconexión automática). Bajo este modo, presione Respectivamente las teclas MINUTE, HOUR y DAY para seleccionar la hora de la semana para que separe automatamente launidad de aire acondicionado. Presione la tecla ON TIMER de nuevo para guardar el ajuste.

Después para activar el temporizador de 7 días, presione y sujeete la tecla TIMER ACTIVE hasta que la palabra "TIMER ACTIVE"aparece en la pantalla LCD. Repita los mismos pasos para inhabilitar el temporizador de 7 días.

2.7 Otra Función

Bloqueo

Presione la tecla MINUTE 3 vezes consecutivamente para activar el bloqueo. El.), ^ 密 s i b o l o ~ ^ 密 K E Y ~ L O C K ^ 密 aparecerá en la pantalla LCD. En este punto solamente la tecla ON/OFF es valida. Para,inhabiliar el bloqueo presione de nuevo MINUTE 3 vezes consecutivamente.

Prueba de funciona

Presione la tecla TEST 2 vezes consecutivamente para probar el funcionaamento de la unidad.

3. Código de Error

Cuando el sistema está connectado y se produce un error, el visualizador ON/OFF en el panel LCD parpadeará y aparecerá un número de error. Cuando el sistemas está disconnectado y hay un error del termistor, el visualizador ON/OFF se desconecta, pero el número de error todas se visualiza. Cada número de error representa un mensaje diferente como:

E01 \e require斯塔 a cero manual		E19 4	Sensor de bobina inferior corto circuito
E02	Compressor de temperatura alta (sobrecarga)	E20 1	Sensor de bobina inferior abierto
E03	Compressor de temperatura alta (sobrecarga)	E21 2	Sensor de bobina inferior abierto
E04	Compressor de temperatura alta (sobrecarga)	E22 3	Sensor de bobina inferior abierto
E05	Compressor de temperatura alta (sobrecarga)	E23 4	Sensor de bobina inferior abierto
E06	Dispositivo de desconexión del compresor de alta presión /contacto abierto	E24 1	Sensor de bobina exterior corto circuito
E07	Dispositivo de desconexión del compresor de alta presión /contacto abierto	E25 2	Sensor de bobina exterior corto circuito
E08	Dispositivo de desconexión del compresor de alta presión /contacto abierto	E26 3	Sensor de bobina exterior corto circuito
E09	Dispositivo de desconexión del compresor de alta presión /contacto abierto	E27 4	Sensor de bobina exterior corto circuito
E10	Dispositivo de desconexión / bajo R-22 /exterior anormal	E28 1	Sensor de bobina exterior abierto
E11	Dispositivo de desconexión / bajo R-22 /exterior anormal	E29 2	Sensor de bobina exterior abierto
E12	Dispositivo de desconexión / bajo R-22 /exterior anormal	E30 3	Sensor de bobina exterior abierto
E13	Dispositivo de desconexión / bajo R-22 /exterior anormal	E31 4	Sensor de bobina exterior abierto
E14	\ensor de la habitación corto circuito	E32 1	Compresor descongelación
E15	\ensor de la habitación abierto	E33 2	Compresor descongelación
E16	\ensor de bobina interior corto circuito	E34 3	Compresor descongelación
E17	\ensor de bobina interior corto circuito	E35 4	Compresor descongelación
E18	\ensor de bobina interior corto circuito

4. Instalación del Control Remoto LCD

4.1 Accessories

Los siguientes accesos estarán incluidos jinto con este manual. Si falta alguna pieza, contacte a su distribuidor inmediamente.

① Controlremoto
② Tornillo de madera 4,1 x 16 (2 piezas)
③ Manual de Instrucciones

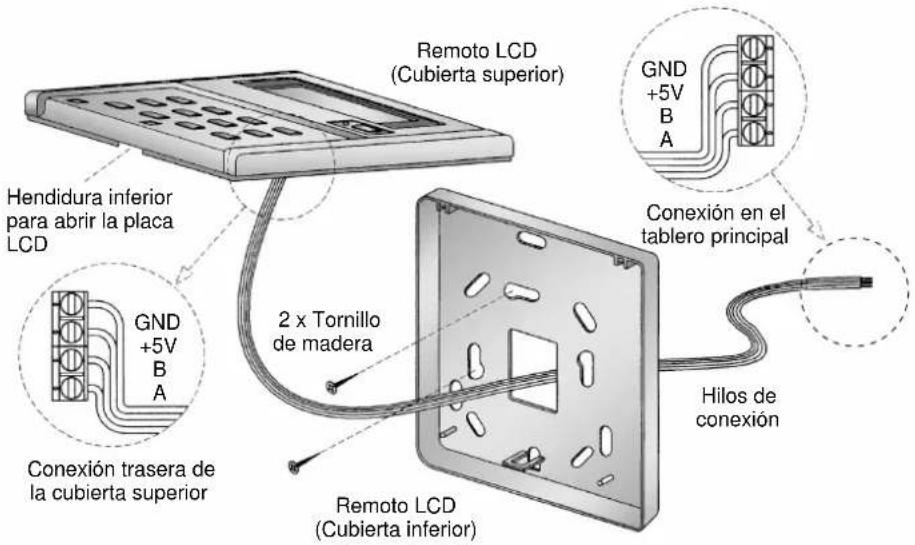

4.2 Guía Paso a Paso

i) Primero, abra la placal del control remoto LCD bajo de la cubierta superior e inferior utilizing un destornillador. Para realizar this, inserte el destornillador en la hendidura mas baja y deslificio hacía fauna.
ii) Fije la cubierta inferior en la pared con los dos tornillos de madera provistos. Despues inserte los 4 hilos de conexión (del tablero principal) a工程技术 de la hendidura en la cubierta como se muestra debajo.
iii) Conecte los extremos de los 4 hilos al bloque terminal detrás de la cubierta superior como se muestra debajo. El hilo que va bajo de la terminal "GND" en la cubierta superior debe ser connectada en el othero extremo a la terminal "GND" en el tablero principal. El mismo va a la connexion +5V ,B"y"A
iv) Apriete la cubierta superior e inferior. Enganche los dos ganchos superiores en sus hendiduras respectivas y ciderre la parte inferior.
