MODE D'EMPLOI MIB60 M-SYSTEM

Nous vous remercions de la confiance que vous nous avez accorded en choisisant notre table de cuisson vitrocéramique à induction.
Afin de bien connaître cet appeareil nous vous recommandons de dire attentivement cette notice d'utilisation dans son intégralité et de la conserv pour une consultation ultérieure.

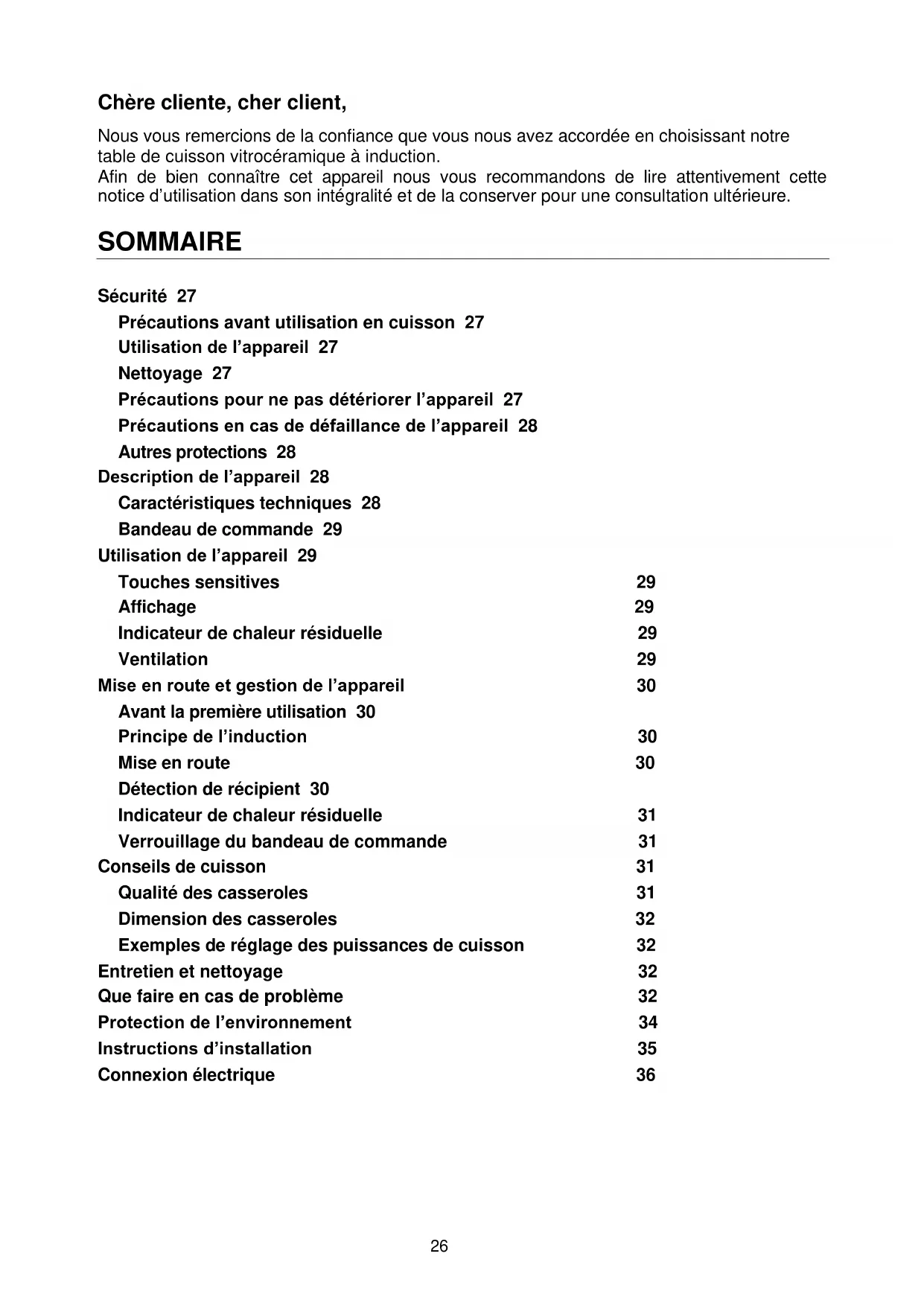

SOMMAIRE

Sécurité 27

Précautions avant utilisation en cuisson 27

Utilisation de l'appareil 27

Nettoyage 27

Précautions pour ne pas déterminer l'appareil 27

Précautions en cas de défaillance de l'appareil 28

Autres protections 28

Description de l'appareil 28

Caracteristiques techniques 28

Bandeau de commande 29

Utilisation de l'appareil 29

Indicateur de chaleur résiduelle 29

Ventilation 29

Mise en route et gestion de l'appareil 30

Avant la première utilisation 30

Principe de l'induction 30

Mise en route 30

Indicateur de chaleur résiduelle 31

Verrouillage du bandeau de commande 31

Conseils de cuisson 31

Qualité des casseroles 31

Dimension des casseroles 32

Exemples de réglage des puissances de cuisson 32

Entretien et nettoyage 32

Que faire en cas de problème 32

Protection de l'environnement 34

Instructions d'installation 35

Connexionélectrique 36

Précautions avant utilisation en cuisson

• Retirez toutes les parties de l'emballage.
• L'installation et le branchement électrique de l'appareil sont à confier à des spécialistes/agrees. Le fabricant ne saurait être tenu responsable des dommages resultant d'une erreur d'encastrement ou de raccordement.
  L'appareil ne doit etre utilise que s'il est monte et instalé dans un meuble et un plan de travail homologué et adapte.
• Son utilisation est uniquement destinée à l'usage domestique habituel (préparation des aliments), à l'exclusion de toute autre utilisation, commerciale ou industrielle.
• Enlevez toutes les étiquettes et autocollants du verre vitrocéràmique.
• Ne pas transformer ou modifier l'appareil.
  La table de cuisson ne doit pas servir de support ou de plan de travail.
• La sécurité n'est assurée que si l'appareil est raccordé à une terre de protection conforme aux prescriptions en vigueur.
• Pour le raccordement au réseau électrique n'utilise pas de rallonge.
  L'appareil ne doit pas etre utilise au-dessus d'un lave-vaiselle ou d'un seche-linge : les vapeurs d'eau degagées pourraient deteterier l'electronique.

Utilisation de l'ordinateil

• Coupe toujours les foyer après utilisation.
• Surveillance constament les cuissons qui utilisent des graisses et des huiles, car elles sont susceptibles de s'enflammer rapidement.
• Prenez garde aux risques de brûlures pendant et après l'utilisation de l'appareil.
• Les enfants ne doivent pas manipuler l'appareil.
  Assurez-vous qu'aucun cable electrique d'appareil fixe ou mobile ne viennent en contact avec la vitre ou la casserole chaude.
• Les objets magnétisables (cartes de crédits, disquettes informatiques, calculatrices) ne doivent pas se trouver à proximate immediate de l'appareil en fonction.
• Ne placezaucun objet metalliqueautre que les reciplents dechauffe.En cas d'enclenchement intempestif ou de chaleur résiduelle,qui-ci risquerait selon le matériel de chauffer,de fondre ou de commencer a bruler.
• Ne jamais couvrir l'appareil d'un chiffon ou d'une feuille de protection. Il pourrait devenir très chaud et prendre feu.

Nettoyage

• Pour nettoyer il fautmettre l'appareil hors fonctionnement.
  Il faut laisser refroidir les parties chaudes.
  N'utilisez enaucun cas d'appareils « à vapeur » ou « à pression »
• Ne pas utiliser d'objets qui risqueraient de rayer la vitrocéramique (tel que tampon abrasifs ou pointe de couteau...).

Précautions pour ne pas déterminer l'appareil

• Les casseroles à semelles brutes (fonte non émaillée,...) ou abimées peuvent endommager la vitrocéramique.
• La présence de sable ou d'autres matériaux abrasifs peut endommager la vitrocéramique.
• Evitez de faire chuter des objets, même petits, sur la vitrocéramique.

• Ne heurtez pas les bords de la vitre avec les cassetoles.

• S'assurer que la ventilation de l'appareil se fasse suivant les instructions du constructeur.

• Ne posez pas ou ne pas laisser de cassetoles vides sur la table de cuisson.
• Eviter que le sucre, les matieres synthétiques ou une feuille d'aluminium ne touchent les zones chaudes. Ces substances peuvent au refroidissement provoquer des cassures ou d'autres modifications de la surface vitrocéramique: déclenchez l'appareil et enlevez-les immédiatement de la zone de cuisson encore chaude (attention : risque de brûlures).
• Ne placez jamais de réciponents chauds au dessus de la zone de commande.
• Si un tiroir estitué sous l'appareil encastré, assurer un écart suffisant (2 cm) entre le contenu de ce tiroir et la partie inférieure de l'appareil afin d'assurer une bonne ventilation.
• Ne déposez pas d'objets inflammables (ex. sprays) dans le tiroir place sous la table de cuisson. Les évventuels casiers à couverts doivent être en matière résistant à la chaleur.

Précautions en cas de défaillance de l'ordinateil

• Si un défaut est constaté, il faut déclencher l'appareil et couper le ligne d'alimentation électrique.
• En cas de fêture ou de fissure de la vitrocéramique il faut impératifement débrancher l'appareil du réseau électrique et prévenir le service après-vente.
• Les réparations doivent être entreprises exclusivement par un personnel spécialisé. N'ouvrez enaucun cas l'appareil vous-même.

Autres protections

Assurez-vous que le recipient de cuisson soit toujours centré sur la zone de cuisson. Le fond de la casserole doit autant que possible couvrir la zone de cuisson.
- Pour les utilisateurs portant un régulateur de rythme cardiaque, le champ magnétique pourrait influencer son fonctionnement. Nous recommendons de se renseigner auprès du revendeur ou du médecin.
- N'utilise pas de recipients en matière synthétique ou en aluminium : ils pourraient fondre sur des foyers encore chauds.
- Les apparèils usages contiennent des métaux précieux. Renseignez-vous auprès de l'administration de recupération sur les possibités de recyclage.

NE PAS UTILISER D'ACCESSIONS AMOVIBLES INTERMEDIAIRES POUR FAIRE CHAUFFER DES CASSEROLES NON ADAPTEES A L'INDUCTION. RISQUES DE BRULURES ET DE DETERIORATION DE LA TABLE.

DESCRIPTION DE L'APPAREIL

\section*{Caracteristiques techniques}

Type	Puisance totale	Position du foyer	Puisance Nominale*	Diamètre
4 foyers 7400W		Avant Gauche	2300W	210mm
		Arrière Gauche	1400W	145 mm
		Arrière Droit	2300W	180 mm
		Avant Droit	1400W	160 mm

• la puissance peut varier en fonction des dimensions et des matériaux des cassetoles.

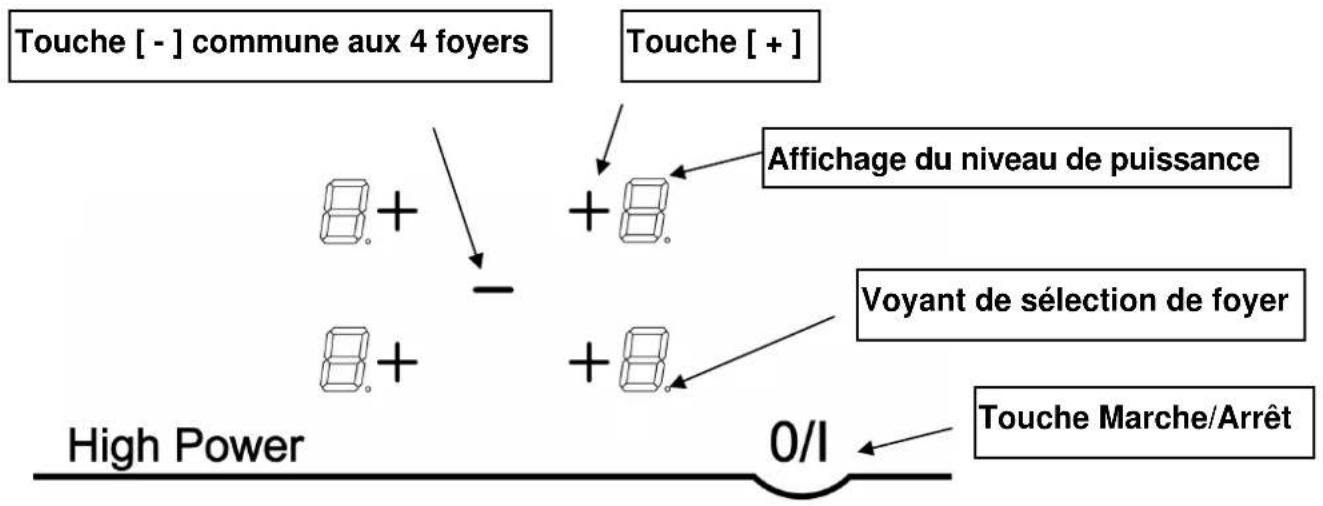

Bandeau de commande

UTILISATION DE L'APPAREIL

Touches sensitives

Votre apparéil est équipé de touches sensitives permettant de commander les différentes fonctions. Un effleurage de la touche active leur fonctionnement. Cette activation est validée par unvoyant, un affichage et/ou par un signal sonore. N'appuyez que sur une seule touche à la fois.

Affichage

Affichage	Désignation	Fonction
0 Zéro	La zone de chauffe est activée
1...9	Niveau de puissance	Choix du niveau de cuisson
U Détention de casserole	Récipient manquant ou inapproprié
E Message d'erreur		Défaut de circuit électronique
F Message d'erreur		Défaut de fonctionnement foyers
H Chaleur résiduelle		La zone de cuisson est chaude
L Verrouillage		La table est sécurisée

Indicateur de chaleur résiduelle

Lorsque levoyant « H » s'affiche, cela signifie que la zone de cuisson correspondante est chaude (les zones de cuissons sont chauffees par le fond des casseroles). Dans ce cas il y a danger de brûlures. La chaleur résiduelle peut être utilisée pour conserver les plats au chaud.

Ventilation

Le ventilateur de refroidissement a un fonctionnement entierement automatique. Il se met en route à petite vitesse dés que les calories dégagées par l'électronique dépassent un certain seuil. La ventilation enclenche sa seconde vitesse lorsque la table de cuisson est utilisée intensivement. Le ventilateur réduit sa vitesse et s'arrête automatiquement dés que le circuit électronique est suffisamment refroidi.

Avant la première utilisation

Nettoyez vous appeareil avec un chiffon humide, puis sechez le. N'utilisez pas de détergent qui risquerait de provoquer une coloration bleutée sur les surfaces vitrées.

Principe de l'induction

Une bobine d'induction se trouve sous chaque foyer de cuisson. Lorsque celle-ci est enclenchée, elle produit un champ électromagnétique variable qui, à son tour produit des courants induits dans le fond ferro-magnétique du recipient. Il en résultat un échauffement du recipient place sur la zone de chauffe.

Bien entendu le écipient doit être adapté :

• Sont recommandés tous les recipients métalliques ferro-magnétiques (à vérifier eventuellement avec un petit aimant) tels que: cocotte en fonte, poèle en fer noir, casseroles métalliques émailées, en inox à semelle ferro-magnétique...
• Sont exclus les recipients en cuivre, inox, aluminium, verre, bois, céramique, grès, terre cuite, inox non ferro-magnétique...

La zone de cuisson à induction prend automatiquement en compte la taille du récipient utilisé. Avec un diamètre trop petit, le récipient ne fonctionne pas. Ce diamètre varie en fonction du diamètre de la zone de cuisson.

Lorsque le recipient n'est pas adapté à la table de cuisson le symbole (U) reste affché.

Mise en route

Voues devez d'abord enclencher la table de cuisson , puis la zone de chauffe :

• Enclencher / arrêtier la table de cuisson :

Action	Bandeau de commande	Afficheur	Voyant
Enclencher	appuyer sur [ 0/1 ]	4 x [ 0 ]	clignotent
Arrêtier	appuyer sur [ 0/1 ]	aucun ou [ H ]	s'éteint
• Enclencher / arrêtier une zone de chauffe :
Action	Bandeau de commande	Afficheur
Sélectionner	appuyer sur [ + ] de la zone	[ 0 .]
Augmenter	appuyer sur [ + ] de la zone	[ 1 ] jusqu'à [ 9 ]
Diminuer	appuyer sur [ - ]	[ 9 ] jusqu'à [ 1 ]
Arrêtier	appuyer simultanément
	sur [ + ] et [ - ]	[ 0 ] ou [ H ]
	ou appuyer sur [ - ]	[ 0 ] ou [ H ]

Si aucun réglage n'est fait dans un-delai de 20 secondes l'électronique revient en position d'atte.

Détction de récipient

La détction de récipient assure une sécurité parfaite. L'induction ne fonctionne pas :

• Lorsqu'il n'y a pas de recipient sur la zone de cuisson ou lorsque ce recipient est inadapté à l'induction. Dans ce cas il est impossible d'augmenter la puissance et dans l'afficheur le symbole [U] apparait. Le [U] disparaît lorsqu'une casserole est posée sur le foyer de cuisson.

• Si en cours de cuisson le salarié est enlevé de la zone de cuisson, le fonctionnement est interrompu. Dans l'afficheur le symbole [U] apparait. Le [U] disparaît lorsque le salarié est remis sur le foyer de cuisson. La cuisson reprend au niveau de puissance sélectionnée au préalable.

Indicateur de chaleur résiduelle

Après l'arrêt des zones de cisson ou l'arrêt complet de la table, les zones de cissons sont encore chaudes et sont signalées par le symbole [H]

Le symbole [H] s'eteint lorsque les zones de cuisson peuvent etre touchees sans danger.

Tant que les temoins de chaleur résiduelle sont allumés, ne touche pas les zones de cuisson et ne posez aucun objet sensible à la chaleur. Risque de brûlure et d'incendie!

Verrouillage du bandeau de commande

Pour éviter de modifier une sélection de la table de cuisson, notamment dans le cadre du nettoyage de la vitre, le bandeau de commande (à l'exception de la touche marche/arrêt [0/1]) peut être verrouillé.

Verrouillage

Action Bandeau de commande Afficheur

Mise en route

Verrouiller la table

Appuyer sur [0/1]

de la zone avant droite

Ré appuyer sur [+]

[0] ou [H] sur 4 afficheurs

Pas de changement

[L] sur les 4 afficheurs

Déverrouillage :

Action

Mise en route

Bandeau de commande

Appuyer sur [0/1]

Afficheur

[L] sur les 4 afficheurs

Dans les 5 secondes après la mise en route :

Déverrouiller la table

Appuyer ensemble [-] et [+ ]

de la zone avant droite

Ré appuyer sur [ - ]

[0] sur les 4 afficheurs

Les afficheurs sont eteints

CONSEILS DE CUISSON

Qualité des casseroles

Matériaux adaptations : acier, acier émaille, fonte, inox à fond ferromagnétique, aluminium à fond ferromagnétique

Matériaux non adaptations : aluminium et inox à fond non ferromagnetique, cuivre, laiton, verre, ceramique, porcelain

Les fabricants spécifient si leurs produits sont compatibles induction.

Pour vérifier si des casseroles sont compatibles :

• Placez un peu d'eau dans une casserole place sur une zone de cuisson induction régée au niveau [9]. Cette eau doit chauffer en quelques secondes.
• Placez un aimant sur le fond externe de la casserole, il doit resté collé.

Certaines casseroles peuvent faire du bruit lorsqu'elles sont placées sur une zone de cuisson à induction. Ces bruits ne traduisent enaucun cas un défaut de l'appareil et n'influent nullement sur son fonctionnement.

Dimension des cassetoles

Les zones de cuisson s'adaptent automatiquement à la dimension du fond de la casserole jusqu'à une certaine limite. Le fond de cette casserole doit cependant avoir un diamètre minimum en fonction du diamètre de la zone de cuisson correspondante.

Afin d'obtenir le rendement maximum de votre table de cuisson, veuillez placer la casserole bien au centre de la zone de cuisson.

Exemples de réglage des puissances de cuisson

(les valeurs ci-dessous sont indicatives)

1 à 2 Faire fondre	Réchauffer	Sauces, beurre, chocolat, gelatine Plats pré cuvinés
2 à 3 Gonfler	Décongélation	Riz, pudding et plats cuvinés Légumes, poisson, produits congelés
3 à 4 Vapeur Légumes, poissons, viande
4 à 5	Eau	Pommes de terre à l'eau, soupes, pâtes Légumes frais
6 à 7	Cuire à feu doux	Viandes, foie, øeufs, saucisses Goulasch, roulades, tripes
7 à 8 Cuire	Frière	Pommes de terre, beignets, galettes
9 Frière,	Porter à ébullition	Steaks, omelettes eau
P Frière,	Porter à ébullition	Porter à ébullition des quantités importantes d'eau

ENTRETIEN ET NETTOYAGE

Laissez refroidir l'appareil, car risques de brûlures.

Nettoyez les restes de cuisson avec de l'eau additionné de produit vaisselle ou un produit du commerce conseillé pour la vitrocéramique.

N'utilisez pas de produits de nettoyage abrasifs qui pourraient endommager l'appareil.

Sechez l'appareil avec un chiffon propre.

Enlevez immédiatement le sucre et les mets contenant du sucre.

QUE FAIRE EN CAS DE PROBLEME

Le symbole [E 4] s'affiche :

• La table doit être reconfigurée suivant la procédure ci-dessous :

I) Attention: au départ ne pasmettre de recipients sur la table à induction.
II) Débrancher la table du réseau électrique: enlever lefuse ou couper le disjoncteur.
III) Rebrancher la table au réseau électrique : remetre le fusible ou rebrancher le disjoncteur.
IV) Procedure : Vous munir d'un recipient à fond ferromagnétique de diamètre 16 cm minimum.

• démarrer en moins de 2 minutes après branchement au réseau électrique.

• ne pas appuyer sur [ O/I ]

V) Il faut d'abord annuler la configuration existante

1) Appuyer sur [-] et rester appuyé.

2) Avec un doigt de l'autre main appuyer successivement et rapidement (en moins de 2s) sur les [+ ]. En partant de la zone Avant-Droite et en tournant dans le sens inverse des aiguilles d'une montre (a -> b -> c -> d). Un double "bip" signifie une erreur de manipulation. Dans ce cas, refaire l'opération depuis l'étape n° 1.

3) Oter les doigts des touches et réappuyer sur le [-] pendant quelques secondes jusqu'à ce que les [E] clignotants apparaisent.
4) Attendre que les [E] deviennent fixes.
5) Les [E] se transforment ensuite automatiquement en [C]. La configuration est annulée.

Nota: Tables à induction avec 3 zones de cuisson : Demarrer avec la zone arrêté droite (b) ( la zone avant droite n'existant pas).

VI) Comment reconfigurer la table ?

1) Prendre un réipient ferro-magnétique de diamètre 16cm minimum.
2) Selection la zone de cuisson en appuyant sur le [+ ] correspondant.
3) Poser le recipient sur la zone à configurer.
4) Attende jusqu'à ce que [C] se transforme en [-]. La zone de cuisson est configurée.
5) Proceder de la même manière pour toutes les zones de cuisson qui affichent [C].
6) Les zones de cuisson sont configurées lorsque toutes les zones auront été détectées et que plus rien n'est affché.

N'utilisez qu'un seul récipient pour effectuer la configuration.

Ne jamais poser plusieurs récipiens sur les foyers pendant la configuration.

• si l'affichage [E 4] persiste appelez le Service Àpres-ventes.

La table de cuisson ou les zones de cuisson ne s'enclenchent pas :

• la table est mal connectée au réseau électrique
• le fusible de protection a sauté
• vérifie si le verrouillage n'est pas activé
• les touches sensitives sont couvertes d'eau ou de graisse
• un objet est posé sur les touches sensitives

Le symbole [U] s'affiche :

• il n'y a pas de casserole sur la zone de cuisson
• le récipient utilisé n'est pas compatible avec l'induction
• le diamètre du fond de casserole est trop petit par rapport à la zone de cuisson

Le symbole [F] s'affiche :

• vous ne pouvez plus utiliser cette zone de cuisson
• appelez le Service ÀpRES-vente

Le symbole [E] s'affiche :

• le système électronique est défectueux
• débranchez et rebranchez l'appareil

L'une des zones ou l'ensemble du plan de cuisson se déclenché :

• le déclenchement de sécurité à fonctionné
• celui-ci s'actionne dans le cas ou vous avez oublié de couper une des zones de chauffe
• il s'enclenche également lorsque une ou plusieurs touches sensitives sont couvertes
• une des casseroles est vide et son fond a surchauffé
• la table dispose également d'un dispositif de réduction automatique de niveau de puissance et de coupure automatique en cas de surchauffe

La soufflerie de ventilation continue de tourner après l'arrêt de la table :

• ce n'est pas un defaulted, le ventilateur continue de protégger l'électronique de l'appareil
• la soufflerie s'arrête automatiquement

La commande de cuisson automatique ne s'enclenche pas :

• la zone de cuisson est encore chaude [H]
• le niveau de cuisson maximum est enclenché [9]
• le niveau de cuisson a ete enclenché avec la touche [-]

PROTECTION DE L'ENVIRONNEMENT

• les matériaux d'emballage sont écologiques et recyclables
• les apparèils électroniques sont composés de matériel aux recyclables et parfois de matériel aux nocifs pour l'environnement, mais nécessaires au bon fonctionnement et à la sécurité de l'appareil

• ne jetez enaucun casvoire appareil avec les déchets menagers
• faites appel au service d'enlevement ou aux sites de dépôt mis en place par votre commune et adaptations au recyclage des appareils electroménagers

Le montage relève de la compétence exclusive de spécialistes.

L'utilisateur est tenu de respecter la législation et les normes en vigueur dans son pays de residence.

Mise en place du joint d'étanchéité

Le joint adhésif fourni avec l'appareil permet d'éviter toute infiltration dans le meuble.

Sa mise en place doit etre effectuee avec un grand soin suivant le croquis ci-dessous.

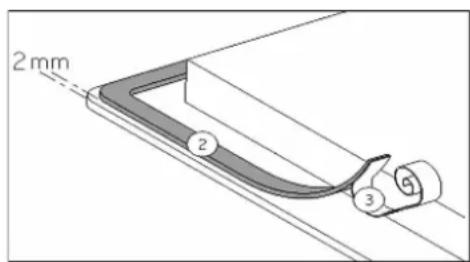

Coller le joint (2) sur le rebord de la table à 2mm du bord externe, après avoir otesté la feuille de protection (3).

Encastrement :

• Les découpes du plan de travail sont les suivantes :

Appareil	Découpe Plan de travail (mm)	Découpe pour encastrement dit „à fleur „ (mm)
Largeur	x Profondeur	L	P	H
MIB-60	560 x 490	596	526	5	11

La distance entre la table de cuisson et le mur doit etre au minimum de 50mm.
- La table de cuisson est un apparéil qui appartient à la classe de protection « Y ». Lors de son encastrement, une paroi d'armoire haute ou un mur peut se couver sur l'un des côtés et sur la face arrière. Mais de l'autre côté, aucun meuble ni aucun apparéil ne doit être plus haut que le plan de cuisson
- Les placages et revêtements des plans de travail doivent être réalisés en matérielux résistant à la chaleur (100^)
- Les baguettes de bord murales doivent être thermo résistantes
- Les matériaux des plans de travail peuvent gonfler au contact de l'humidité. Pour protéger le chant de la découvert, appliquer un vernis ou une colle spéciale.
N'installer pas la table au dessus d'un four non ventilé ou d'un lave-vaissele
- Garantir entre le fond du caisson de l'appareil un espace de 20 ~mm pour assurer uneonne circulation de I'air de refroidissement de I'electronique
- Si un tiroir se trouve sous le plan de cuisson, éviter d'y ranger des objets inflammables (par exemple : spray) et des objets non résistants à la chaleur
L'ecart de sécurité entre la table de cuisson et la hotte aspirante placee au-dessus d'elle doit respecter les indications du fabricant de hottes. En cas d'absence d'instructions respecter une distance minimum de 760mm
- Le cable de raccordement ne doit être soumis, après encastrement, à aucune contrainte mécanique, comme par exemple du fait d'un tiroir

• L'installation de cet apparéil et son branchement au réseau électrique ne doit être confiés qu'à unElectricien parfaitement au fait des prescriptions normatives.
• La protection contre les pieces sous tension doit être assurée après le montage.
• Les données de raccordement nécessaires se trouvent sur la plaque signalétique et la plaque de branchement placées sous l'appareil.
• Cet apparéil doit être séparé du secteur par un dispositif de sectionnement omnipôles. Lorsque celui-ci est ouvert (déclenché), un écartement de 3mm doit être assure.
• Le circuitélectrique doit être séparé du réseau par des dispositifs appropriés, par exemple les disjoncteurs, les fusibles, les disjoncteurs différentiels et les contacteurs.

Attention!

Cet apparéil n'est concu que pour une alimentation en 230 V~ 50 Hz

Raccordez toujours le fil de terre de protection. Respectez le schéma de raccordement.

Le boîtier de raccordement se situe sous la plaque de cuisson. Pour ouvrir le capot, servez-vous d'un tournevis moyen. Placez le dans les 2 fentes situées à l'avant des 2 flèches.

Réseau	Raccordement (**)	Diamètre cable	Câble	Calibre de protection
230V~1P+N 50Hz	1 Phases + N	3 x 2.5 mm²	H 05 VV - F H 05 RR - F	25 A *
400V~2P+N 50Hz	2 Phases + N	4 x 1.5 mm²	H 05 VV - F H 05 RR - F	16 A *

(^*) calculé avec le coefficient de simultanéité suivant standard TN 60 335-2-6/1990

Branchement de la table :

Pour le branchement utilisez les pointets en laiton qui se trouvent dans le boitier.

Monophasé 230V~1P+N:

Mettre un pontet entre 1 et 2 puis entre 3 et 4.

Visser la terre au plot "terre", le neutre N au plot 3 ou 4, la phase L sur le plot 1 ou 2.

Biphasé 400V~2P+N:

Mettre un pontet entre 3 et 4. Visser la terre au plot "terre", le neutre N au plot 3 ou 4, la phase L1 sur le plot 1 et la phase L2 sur le plot 2.

Attention! Veillez à bien engager les fils et à bien serrer les vis.

Notre responsabilité ne saurait être engagée pour tout incident résultant d'un mauvais branchement, ou qui pourrait survenir à l'usage d'un apparéil non relié à la terre ou équipé d'une terre défectueuse.

Apreciada cliente, appreciado cliente,
