MODE D'EMPLOI MCGW30IX M-SYSTEM
Mode d'emploi Conseils pour l'installation
ES
PLACAS DOMINO

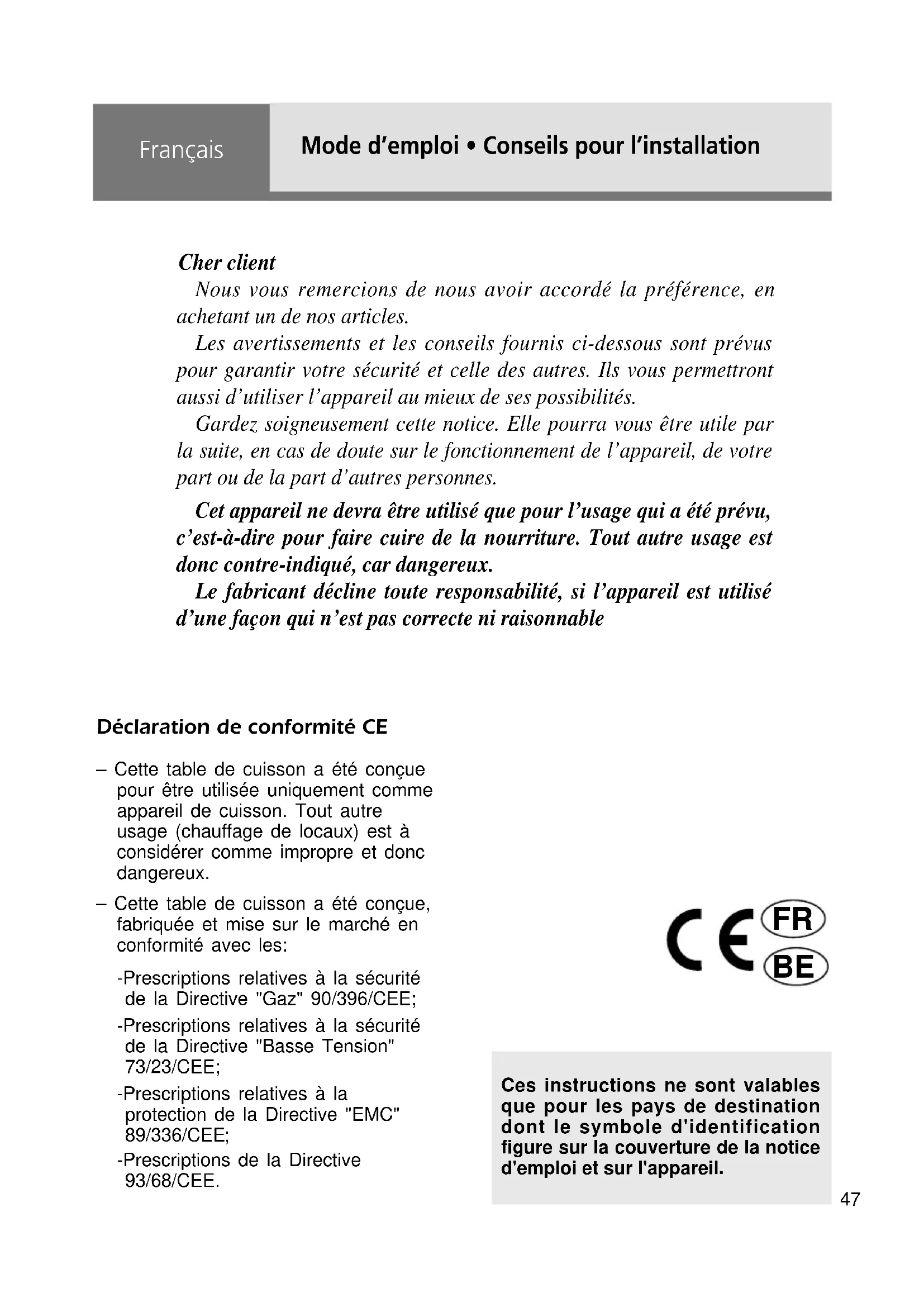

Nous vous remercions de nous avoir accordé la préférence, en achetant un de nos articles.
Les avertissements et les conseils fournis ci-dessous sont prévus pour garantir votre sécurité et celle des autres. Ils vous permettront aussi d'utiliser l'appareil au mieux de ses possibilités.
Gardez soigneusement cette notice. Elle pourra vous être utile par la suite, en cas de doute sur le fonctionnement de l'appareil, de votre part ou de la part d'autres personnes.
Cet appareil ne devra être utilisé que pour l'usage qui a été prévu, c'est-à-dire pour faire cuire de la nourriture. Tout autre usage est donc contre-indiqué, car dangereux.
Le fabricant décline toute responsabilité, si l'appareil est utilisé d'une façon qui n'est pas correcte ni raisonnable
Déclaration de conformité CE
- Cette table de cuisson a été conçue pour être utilisée uniquement comme appareil de cuisson. Tout autre usage (chauffage de locaux) est à considérer comme impropre et donc dangereux. - Cette table de cuisson a été conçue, fabriquée et mise sur le marché en conformité avec les:
-Prescriptions relatives à la sécurité de la Directive "Gaz" 90/396/CEE;
-Prescriptions relatives à la sécurité de la Directive "Basse Tension" 73/23/CEE;
-Prescriptions relatives à la protection de la Directive "EMC" 89/336/CEE;
-Prescriptions de la Directive 93/68/CEE.
PRECAUTIONS ET CONSEILS IMPORTANTS
√ Après avoir éliminé l'emballage, vérifier que l'appareil est en bon état. En cas de doute, ne pas l'utiliser et s'adresser au fournisseur le plus proche ou à un technicien qualifié.
√ Les éléments de l'emballage (sacs en plastique, mousse, clous, feuillards, etc.) doivent être laissés hors de portée des enfants, car ils constituent une source potentielle de danger.
√ L'emballage est composé de matériaux entièrement recyclables et porte le symbole de recyclage
√ Ne pas essayer de modifier les caractéristiques techniques de l'appareil, car cela peut être dangereux.
√ Le constructeur ne peut être tenu pour responsable de dommages éventuels résultant d'un usage impropre, erroné ou déraisonnable.
√ Au cas où l'on déciderait de ne plus utiliser l'appareil (ou de remplacer un vieil appareil par un nouveau), avant de le mettre au rebut, le rendre inutilisable, conformément aux prescriptions en vigueur en matière de protection de la santé et de lutte contre la pollution de l'environnement. Rendre aussi inutilisables les parties susceptibles de constituer un danger, surtout pour des enfants qui pourraient utiliser l'appareil hors d'usage comme jouet.
√ L'installation et tous les branchements au gaz/électriques doivent être effectués par un technicien qualifié, dans le plein respect des normes de sécurité en vigueur et selon les instructions du fabricant.
PRECAUTIONS POUR L'EMPLOI DES APPAREILS ELECTRIQUES
Pour utiliser un appareil électrique, il faut respecter certaines règles fondamentales et, en particulier:
√ ne pas toucher l'appareil avec des mains et des pieds mouillés ou humides;
√ ne pas utiliser l'appareil, les pieds nus;
√ ne pas laisser des enfants ou des handicapés utiliser l'appareil, sans surveillance;
Le fabricant ne peut être tenu pour responsable de dommages éventuels résultant d'un usage impropre, erroné ou déraisonnable.
CONSEILS POUR L'UTILISATEUR
√ Pendant et immédiatement après le fonctionnement certaines parties des tables de cuisson atteignent des températures très élevées. Eviter de les toucher.
√ Tenir les enfants éloignés de l'appareil, surtout lorsqu'il est en fonction.
√ Après avoir utilisé la table de cuisson, vérifier que l'index des manettes est sur la position de fermeture • et fermer le robinet principal de la conduite d'alimentation en gaz ou le robinet de la bonbonne.
√ En cas d'anomalies de fonctionnement des robinets gaz, appeler le Service Après-Vente.
√ Avant toute opération de nettoyage et d'entretien, déconnecter l'appareil du réseau.
Risque d'incendie!
√ Ne placer aucun matériau inflammable sur la table de cuisson
√ Vérifier que les fils électriques d'autres appareils, utilisés dans le voisinage, ne puissent pas venir au contact de la table de cuisson.


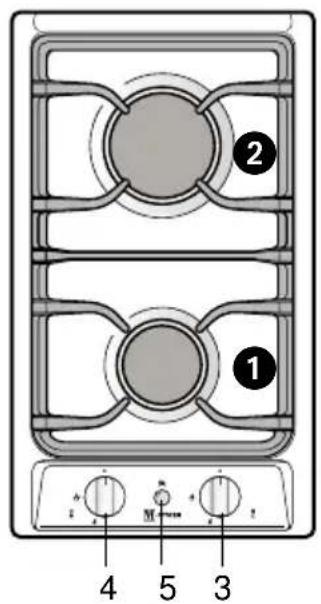

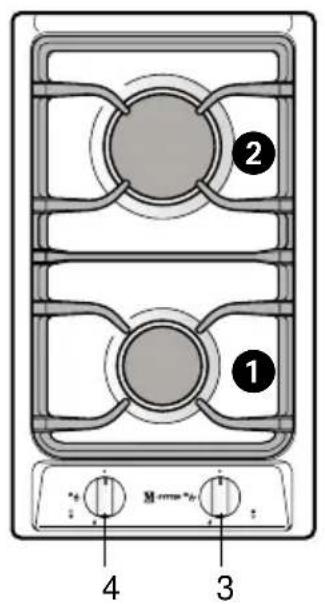

① ② 4 3Fig. 1.1a
Fig. 1.1b
DOMINO "2 FEUX GAZ" – avec ou sans système de sécurité – Cet appareil est de classe 3
DESCRIPTION DES FEUX
- Semirapid burner (SR) - 1,75 kW
- Rapid burner (R) - 3,00 kW
CONTROL PANEL DESCRIPTION
- Burner 2 (R) control knob
- Burner 1 (SR) control knob
(*) 5. Poussoir allumage électronique. S'il n'existe pas, l'appareil peut être:
- équipé d'allumage électronique incorporé dans les manettes (symbole près du symbole ouverture max ou débit max).
- sans allumage électronique (aucun symbole après des manettes).
REMARQUE:
Si l'appareil est équipé d'un système de sécurité (près de chaque brûleur se trouve une sonde "T" comme représenté sur la fig. 3.1 - à ne pas confondre avec l'électrode "S" de l'allumage électronique), la sortie du gaz est bloquée, si la flamme venait à s'éteindre accidentellement.


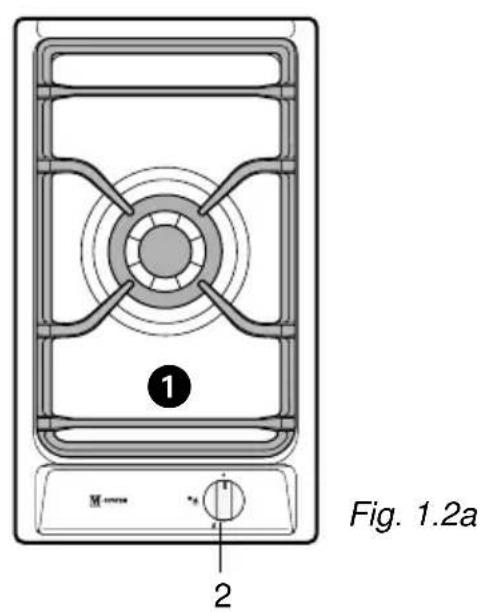

M ① Fig. 1.2a ②


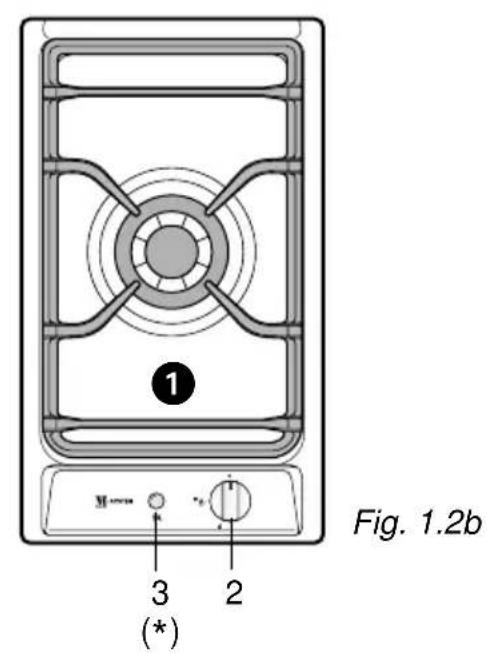

Fig. 1.2b 1 M 3 2 (*)DOMINO "1 GAZ A TRIPLE COURONNE" – avec ou sans système de sécurité – Cet appareil est de classe 3
DESCRIPTION DU FEU
- Brûleur triple couronne - 3,50 kW
CONTROL PANEL DESCRIPTION
- Manette commande du super brûleur à triple couronne
(*) 3. Poussoir allumage électronique. S'il n'existe pas, l'appareil peut être:
- équipé d'allumage électronique incorporé dans les manettes (symbole près du symbole ouverture max ou débit max).
- sans allumage électronique (aucun symbole après des manettes).
REMARQUE:
Si l'appareil est équipé d'un système de sécurité (près de chaque brûleur se trouve une sonde "T" comme représenté sur la fig. 3.1 - à ne pas confondre avec l'électrode "S" de l'allumage électronique), la sortie du gaz est bloquée, si la flamme venait à s'éteindre accidentellement.
BRULEURS A GAZ
L'arrivée du gaz dans les brûleurs est commandée par la manette illustré sur les figs. 2.1a - 2.1b qui commande les robinets.
En faisant coïncider l'index de la manette avec les symboles imprimés sur le bandeau, on obtient:
√ disque plein ● = robinet fermé
√ symbole ⚙️ ou ⚡ œuverture max. ou débit max.
√ symbole = minimum aperture or flow
√ Pour obtenir un débit plus réduit, continuer à faire tourner le bouton à fond, jusqu'au symbole représentant une petite flamme.
√ Le débit maximum sert à faire bouillir des liquides rapidement, tandis que le débit réduit permet de faire réchauffer quelque chose lentement ou bien de maintenir la température d'ébullition.
√ Toutes les positions de fonctionnement doivent se trouver entre le maximum et le minimum, jamais entre le maximum et la position de fermeture.
En cas d'extinction accidentelle des flammes du brûleur, fermer le bouton de commande et attendre au moins une minute avant d'essayer de rallumer.
IMPORTANT :

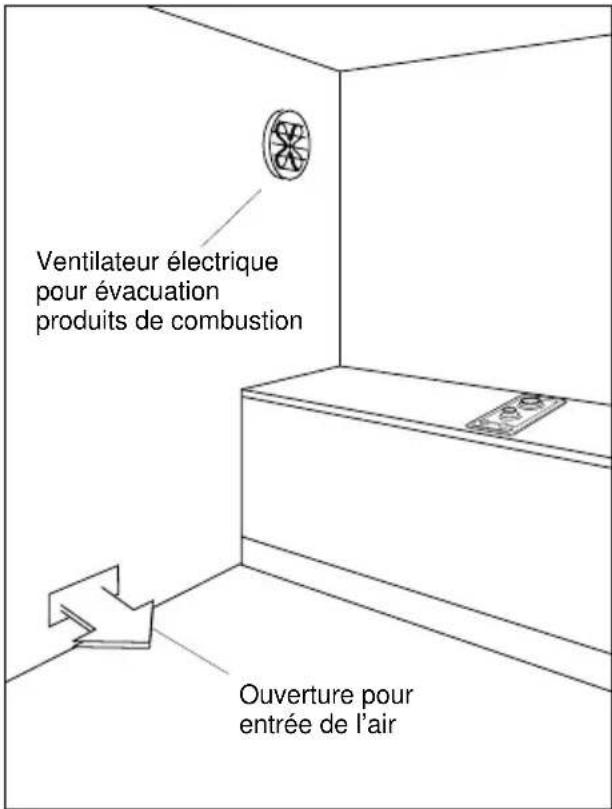

L'utilisation d'un appareil de cuisson au gaz produit de la chaleur et de l'humidité dans les locaux où celui-ci est installé.
Veiller à ce que le local soit bien aéré: garder les bouches de ventilation naturelle ouvertes ou installer une hotte d'aspiration équipée d'un conduit d'évacuation.
IMPORTANT :
L'usage intensif et prolongé de cet appareil peut nécessiter une aération supplémentaire, comme par exemple l'ouverture d'une fenêtre, ou une aération plus efficace, comme l'augmentation de la puissance d'aspiration mécanique s'il y en a une.
Attention
La table de cuisson devient très chaude pendant le fonctionnement. Tenir éloignés les enfants.
Modèles sans allumage électronique
Pour allumer l'un des brûleurs, approcher une flamme du haut du brûleur, appuyer sur le bouton (fig. 2.1b) correspondant et le faire tourner dans le sens contraire des aiguilles (fig. 2.3b) d'une montre, jusqu'à ce que le symbole représentant une grande flamme ⚙️ (débit max.) coïncide avec celui qui se trouve sur le tableau.
Modèles avec poussoir d'allumage
Dans ce type de tables de cuisson, pour allumer l'un des brûleurs, il faut appuyer sur la manette correspondant au brûleur (figs. 2.1b - 2.3b) choisi et la faire tourner jusqu'à la position de débit maximum (grande flamme) puis appuyer sur la touche d'allumage (fig. 2.2) jusqu'à ce que l'allumage se fasse.
Régler le robinet de gaz pour le mettre dans la position voulue.

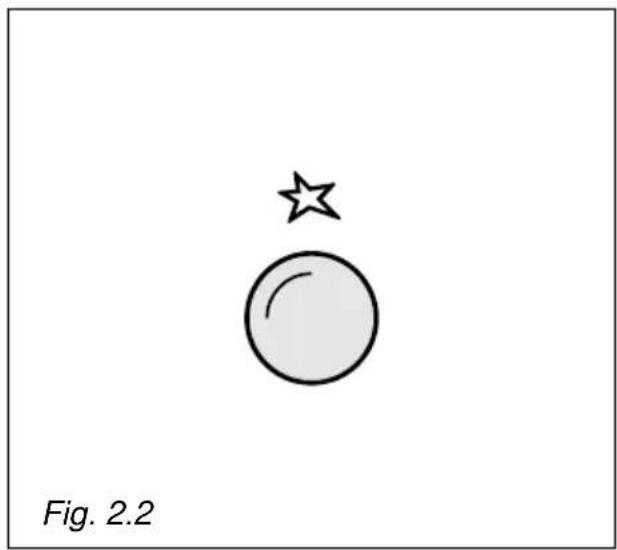

Modèles avec allumage incorporé dans les manettes des brûleurs
Ces modèles se reconnaissent à leur symbole ⚫ côté du symbole - ⚡ (ouverture max. ou débit max.) (fig. 2.1a).
Pour allumer l'un des brûleurs, appuyer sur la manette correspondante et la faire tourner jusqu'à la position de débit maximum (grande flammel ); puis continuer à appuyer sur la manette jusqu'à ce que l'allumage se fasse.
Régler le robinet de gaz pour le mettre dans la position voulue.
Si des conditions locales particulières dans la distribution du gaz rendaient l'allumage du brûleur difficile avec la manette en position débit maximum, il est conseillé de répéter l'opération avec la manette en position débit minimum.
Pour allumer un brûleur:
1 – Faire tourner la manette du robinet dans le sens contraire des aiguilles d'une montre, pour arriver sur la position correspondant au débit maximum. Appuyer sur la manette et la maintenir appuyée.
Dans les modèles avec allumage incorporé dans la manette, l'allumage sera activé. En cas de coupure de courant électrique, approcher une flamme du brûleur.
Seulement pour les modèles avec allumage à poussoir: - appuyer sur le poussoir de l'allumage électronique.
En cas de coupure de courant électrique, approcher une flamme du brûleur.
2 – Attendre une dizaine de secondes environ, une fois que le brûleur est allumé, avant de relâcher la manette (temps d'amorçage du clapet).
3 – Régler le robinet de gaz pour le mettre dans la position voulue.
Si la flamme du brûleur s'éteint pour une raison quelconque, le clapet de sécurité interrompt automatiquement la sortie du gaz.
Pour rallumer le tout, remettre le bouton en position •, attendre au moins 1 minute et répéter les opérations ci-dessus indiquées.
Note: Si des conditions locales particulières dans la distribution du gaz rendaient l'allumage du brûleur difficile avec la manette en position débit maximum, il est conseillé de répéter l'opération avec la manette en position débit minimum.
CHOIX DU BRULEUR (fig. 2.4)
Les symboles imprimés sur le tableau à côté du bouton montrent la correspondance entre bouton et brûleur.
Le brûleur approprié doit être choisi selon le diamètre et la capacité des réci-pients.
| DIAMETRES DES CASSEROLES UTILISABLES | ||
| BRULEURS | MINIMAL | MAXIMAL |
| Semi-rapide 12 cm 22 cm | ||
| Rapide 22 cm 26 cm | ||
| Triple couronne 24 cm 28 cm | ||
| Diamètre marmite WOK max. | 36 cm | |
| Ne pas utiliser de marmites à fond concave ou convexe | ||
Il est important que le diamètre de la casserole soit adapté à la possibilité du brûleur afin de ne pas en compromettre le bon rendement et donc d'avoir un gaspillage de combustible.
Une petite casserole sur un grand brûleur ne permet pas d'obtenir une ébullition en moins de temps.

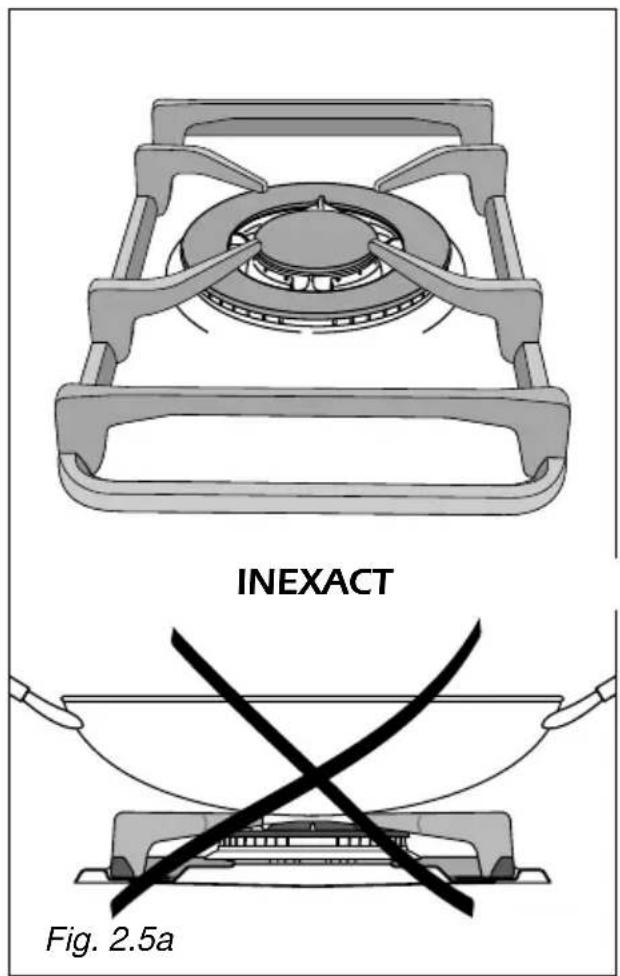

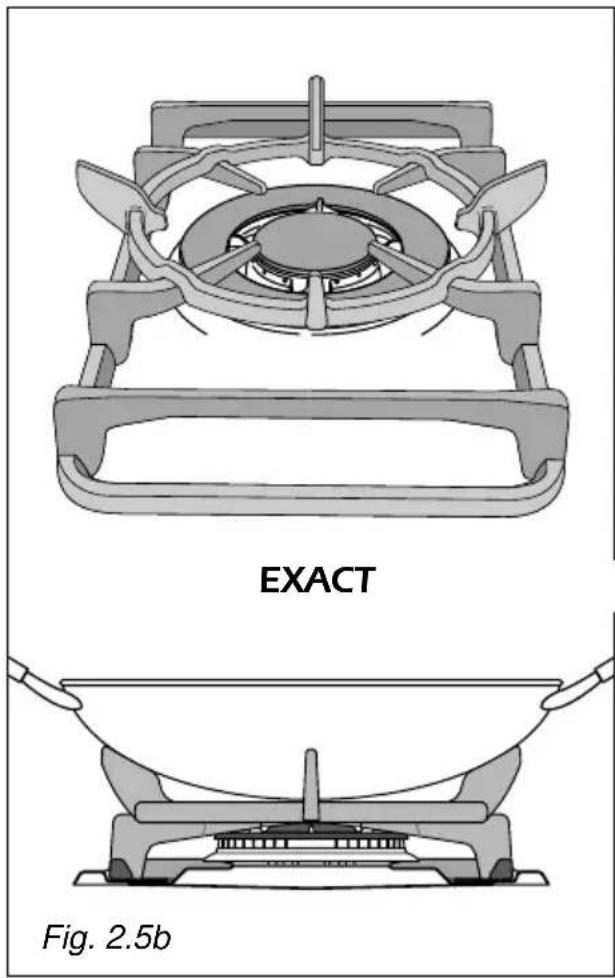

GRILLE SPECIALE POUR MARMITES "WOK" (en option) (Figs. 2.5a - 2.5b)
Cette grille spéciale pour marmites "WOK" se pose sur la grille du brûleur à couronne triple.
ATTENTION:
√ L'utilisation de marmites "WOK" sans cette grille spéciale peut causer de graves anomalies au brûleur.
√ Ne pas utiliser cette grille spéciale avec des marmites à fond plat.
√ Important: avant toute opération d'entretien, déconnecter l'appareil du réseau et attendre qu'il soit refroidi.
√ Nettoyer avec un chiffon trempé dans de l'eau chaude savonneuse ou dans de l'eau et un détergent liquide.
√ Ne pas utiliser de produits abrasifs, corrosifs, à base de chlore ou d'éponges métalliques.
√ Eviter de laisser sur la table de cuisson des substances alcalines ou acides (jus de citron, sel, vinaigre, etc.).
PARTIES EMAILLEES
√ Toutes les parties émaillées ne doivent être lavées qu'avec une éponge et de l'eau savonneuse ou avec d'autres produits spéciaux non abrasifs.
√ Sécher soigneusement.
√ Les substances acides, comme jus de citron, conserve de tomate, vinaigre et autres, si elles sont laissées longtemps, attaquent l'émail et le rendent opaque.
ACIER INOX
√ Nettoyer avec des produits spéciaux que l'on trouve dans le commerce.
√ Sécher de préférence avec une peau de chamois.
√ Remarque: Après un long usage, la zone autour des brûleurs et/ou des plaques électriques pourrait prendre une coloration différente de celle d'origine, due à la température élevée.
MANETTES
√ Les manettes peuvent être retirées pour le nettoyage, en prenant soin de pas abîmer le joint.
ROBINETS DE GAZ
√ La lubrification périodique des robinets de gaz ne doit être effectuée que par un technicien spécialisé.
√ En cas d'anomalie dans le fonctionnement des robinets de gaz, appeler le Service Après-Vente.
BRULEURS ET GRILLES
√ Ces pièces peuvent être enlevées et lavées avec des produits appropriés.
√ Après le nettoyage, les brûleurs et leurs répartiteurs de flamme doivent être bien séchés et remis parfaitement à leur place.
√ Il est très important de vérifier le positionnement parfait du chapeau de brûleur, car son déplacement dans le siège peut être la cause de graves anomalies.
√ Pour les modèles équipés d'un système de sécurité, verifier que la sonde, près de chaque brûleur, est toujours bien propre de façon à permettre le fonctionnement normal du thermocouple de sécurité.
√ Pour les appareils à allumage électronique, vérifier que l'électrode est toujours bien propre de façon à permettre le jaillissement normal des étincelles. Les bougies doivent être nettoyées avec beaucoup de précaution.
√ Remarque: Pour éviter d'endommager l'allumage électronique, ne pas l'utiliser lorsque les brûleurs ne sont pas dans leur siège.

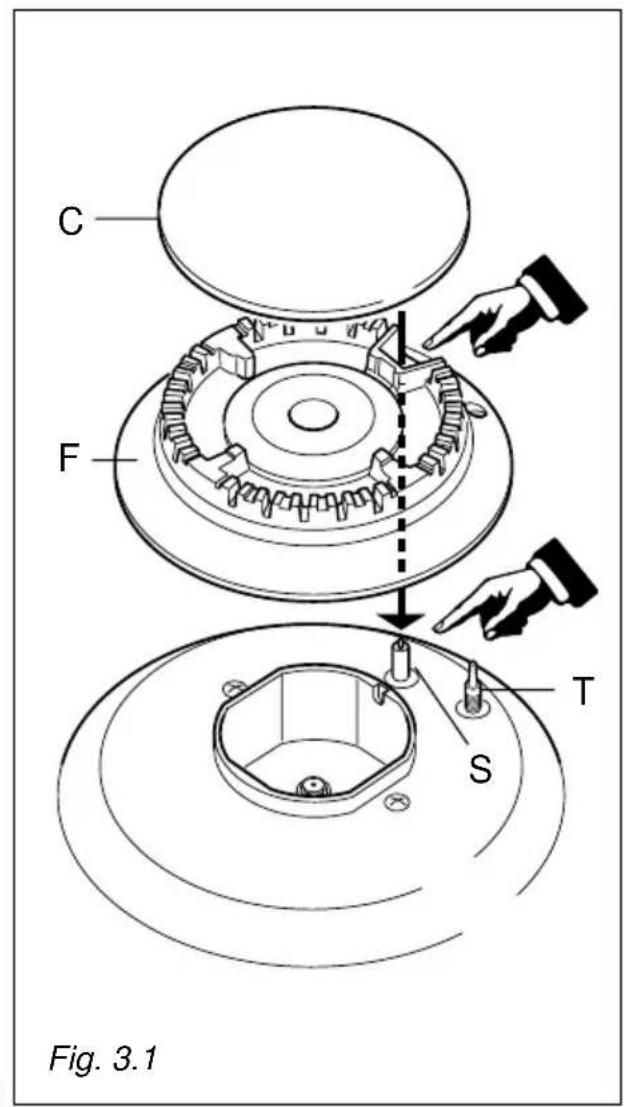

MISE EN PLACE CORRECTE DES BRULEURS
Il est très important de vérifier la mise en place parfaite du répartiteur de flamme F et du chapeau C sur le brûleur (voir figs. 3.1 et 3.2), car un déplacement hors du siège peut causer de graves anomalies.
Dans les modèles avec allumage électronique vérifier que l'électrode "S" (Fig. 3.1) soit toujours bien propre afin de permettre le jaillissement régulier des étincelles.
Dans les modèles qui ne possèdent pas de système de sécurité, vérifier que la sonde "T" (fig. 3.1) près de chaque brûleur soit toujours propre de façon à permettre le fonctionnement normal du système de sécurité.
La sonde et la bougie doivent être nettoyées avec beaucoup de précaution.


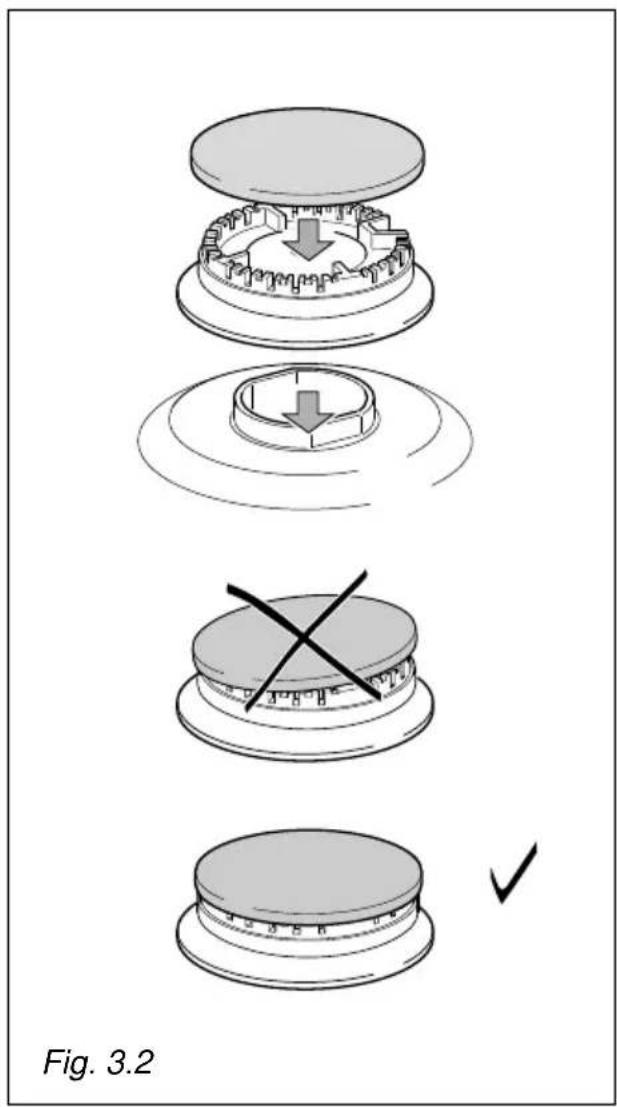

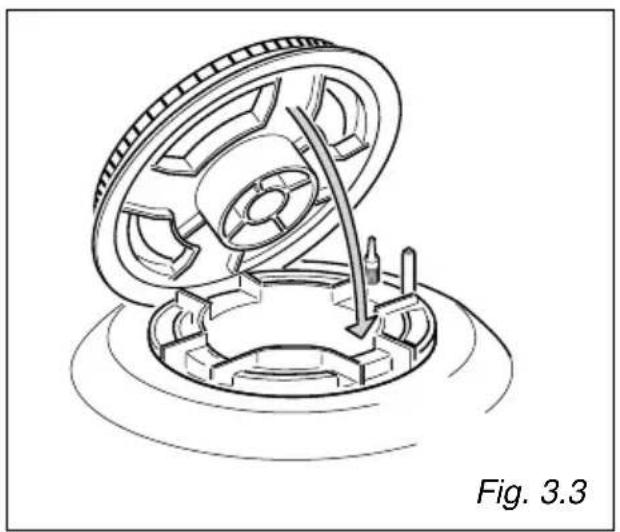

Fig. 3.2BRULEUR A COURONNE TRIPLE
Ce brûleur doit être mis en place correctement comme indiqué sur la fig. 3.5, en faisant attention à ce que les nervures entrent dans leur logement comme indiqué par la flèche (fig. 3.3).
Le brûleur mis en place correctement ne doit pas tourner (fig. 3.4).
Mettre en place correctement dans leur logement le chapeau A et la bague B (fig. 3.4 - 3.5).
Instructions pour l'installation
IMPORTANT
√ L'installation doivent être effectués par un installateur qualifié. La non observation de cette règle annule la garantie.
√ L'installation gaz et électrique doit être effectuée correctement, en conformité aux prescriptions locales en vigueur et aux instructions du fabricant.
√ Toutes les interventions doivent être effectuées, lorsque l'appareil est débranché.
√ L'appareil est construit pour être placé dans des meubles résistant à la chaleur.
√ Ces tables de cuisson sont prévues pour être encastrées dans des meubles de cuisine ayant une profondeur de 600 mm.
Les parois du meuble ne doivent pas dépasser la hauteur du plan de travail et doivent résister à une température de 105°C au delà de la température ambiante.
√ Eviter l'installation à proximité de matériaux inflammables (par ex. rideaux).
INFORMATION TECHNIQUES POUR L'INSTALLATEUR
Avant d'installer la table de cuisson, retirer la pellicule de protection éventuelle.
Cette table de cuisson peut être encastrée dans un plan de travail de 20 à 40 mm d'épaisseur ayant une profondeur de 600 mm.
Pour l'encastrement de la table de cuisson dans le meuble, il faut pratiquer une ouverture aux dimensions indiquées sur les figures 4.1a ou 4.1b, ben se rappelant que:
- A l'intérieur du meuble entre le fond de la table de cuisson et la partie supérieure d'un appareil ou d'une étagère la distance minimale doit être de 30 mm
- Toute paroi qui se trouve sur le côté et au dessus de la table de cuisson doit se trouver à une distance minimale de 100 mm.
- La paroi à l'arrière de la table de cuisson doit se trouver à une distance minimale de 50 mm.

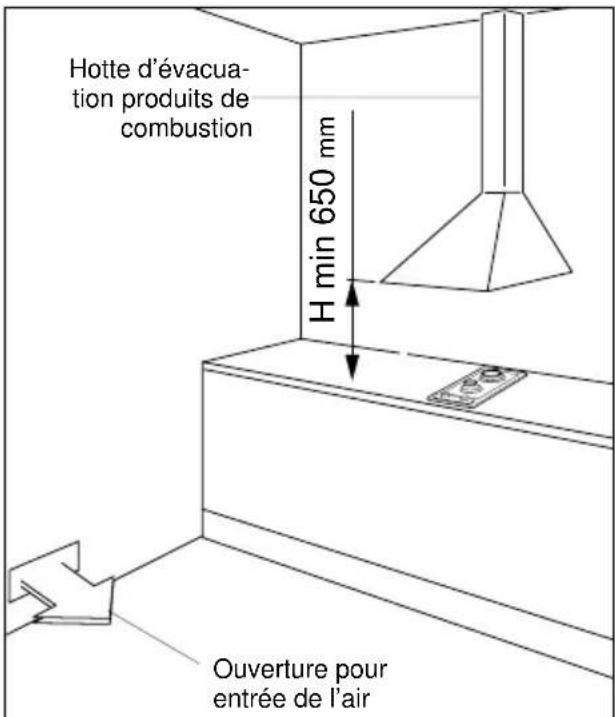

- S'il se trouve au dessus de la table de cuisson un meuble suspendu ou une hotte, maintenir entre la table et le meuble ou la hotte une distance minimale de 650 mm. (fig. 4.1).
- Les revêtements des parois du meuble ou des appareils adjacents à la table doivent résister à la chaleur (protection contre les échauffements "Y" selon la norme EN 60335-2-6).


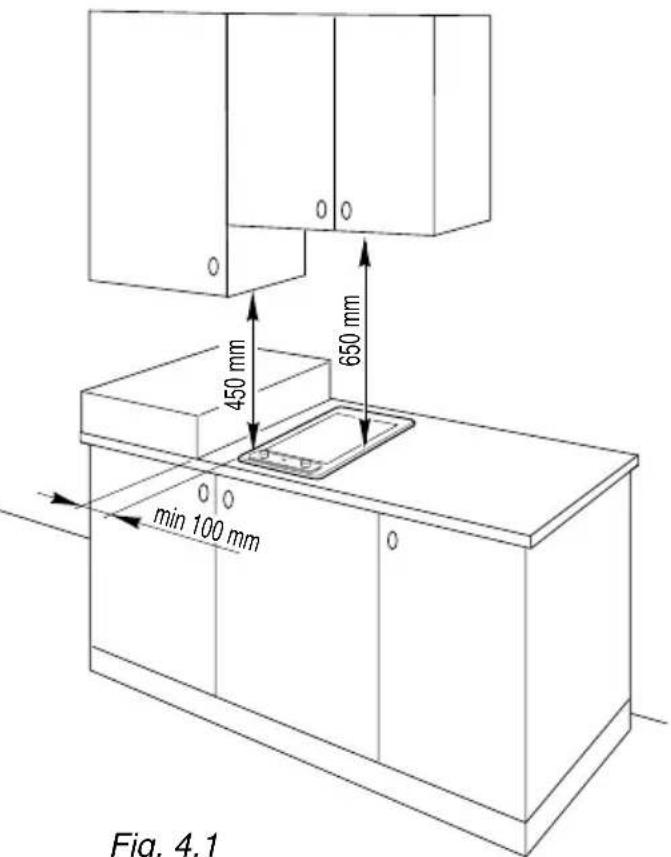

Fig. 4.1 450 mm 650 mm min 100 mmFig. 4.1


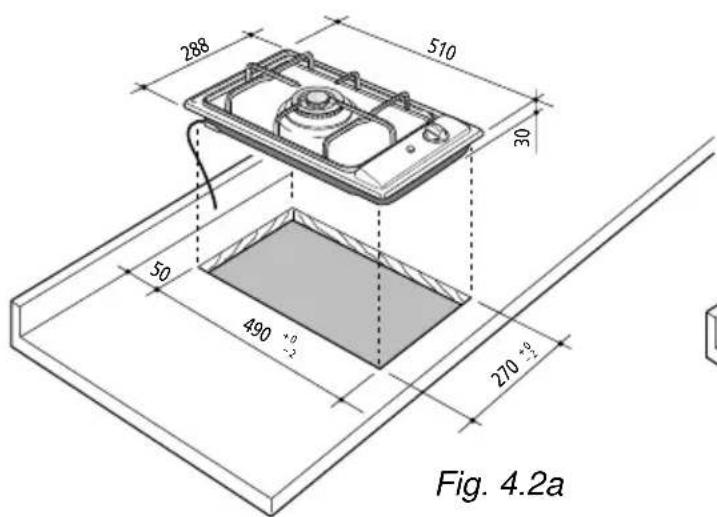

288 510 30 50 490 +0 -2 270 +0 Fig. 4.2a


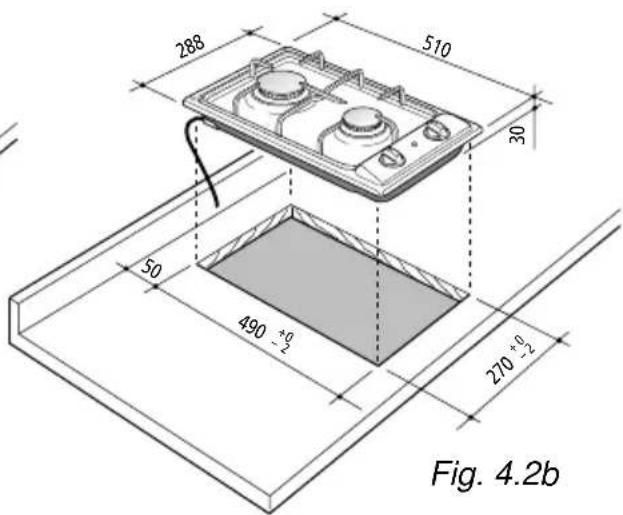

288 510 30 50 490 +0/2 270 +0/2 Fig. 4.2bINSTALLATION SUR DES MEUBLESAVEC PORTE (fig. 4.3)

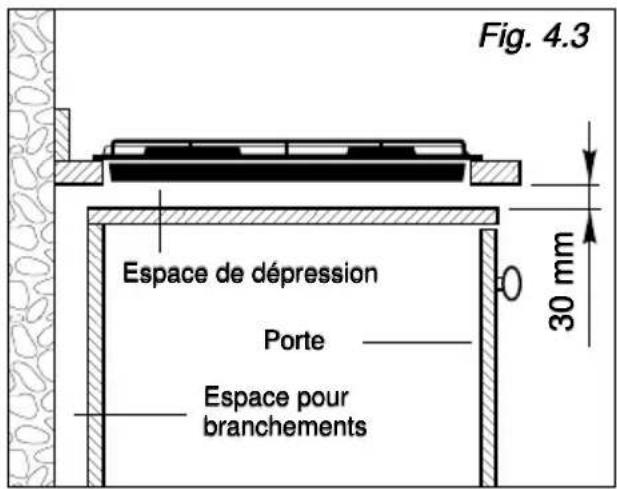

Il est conseillé de laisser un espace de dépression de 30 mm entre le fond de la table de cuisson et la partie supérieure du meuble sous-jacent (fig. 4.3).


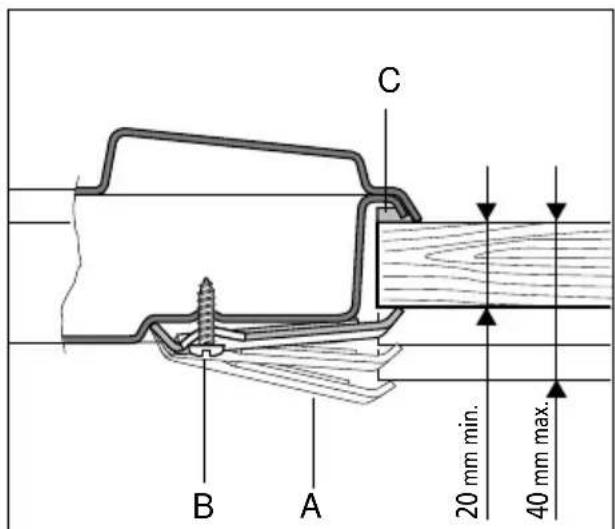

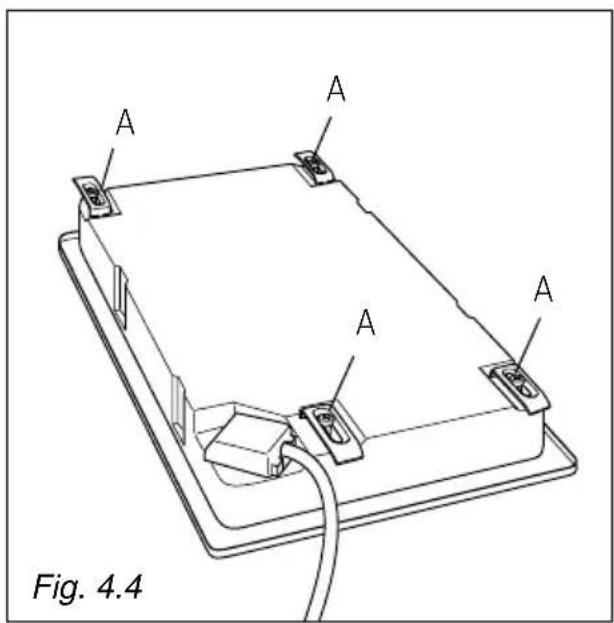

Chaque table de cuisson est fournie avec une série de pattes et de vis pour la fixation de la table de cuisson à des meubles dont le plan de travail a une épaisseur de 2 à 4 cm.
Le kit comprend 4 pattes "A" et 4 vis autoperceuses "B".
√ Découper le meuble
√ Poser le joint "C" sur l'arête de la découpe effectuée sur le meuble, en ayant soin de superposer les extrémités du joint.
√ Retourner la table de cuisson et monter les pattes "A" dans leur logement respectif, en vissant les vis "B" de quelques tours seulement Faire attention à monter correctement les pattes comme indiqué sur la figure.
√ Introduire la table de cuisson dans la découpe du meuble et la positionner correctement.
√ Disposer les pattes "A" et visser les vis "B" jusqu'au blocage complet de la table de cuisson.
√ Avec un outil bien aiguisé, rogner la partie du joint "C" qui déborde de la table de cuisson.
La pièce dans laquelle l'appareil à gaz est installé doit avoir un apport d'air naturel, nécessaire à la combustion du gaz (conformément aux normes locales en viguer).
L'apport d'air doit s'effectuer directement depuis une ou plusieurs ouvertures pratiquées sur les murs extérieurs, avec une section libre d'au moins 100 cm².
Dans le cas d'appareils non équipés de dispositifs de sécurité pour l'absence de flamme, cette ouverture doit avoir une section minimale de 200 cm².
Les ouvertures devraient être positionnées à proximité du sol et, de préférence, du côté opposé par rapport à l'évacuation des produits de combustion; elles doivent être construites de façon à ne pas pouvoir être bouchées, tant de l'intérieur que de l'extérieur.
Lorsqu'il n'est pas possible de pratiquer les ouvertures nécessaires, l'air peut provenir d'une pièce adjacente, avec ventilation appropriée, à condition qu'il ne s'agisse pas d'une chambre à coucher ou d'une pièce dangereuse (conformément aux normes locales en viguer).
Dans ce cas, la porte de la cuisine doit laisser passer l'air.
Une utilisation intensive et prolongée peut nécessiter une aération supplémentaire, par exemple l'ouverture d'une fenêtre ou une aération plus efficace en augmentant la puissance d'une aspiration mécanique éventuellement existante.
Les produits de combustion de l'appareil à gaz doivent être évacués par une hotte reliée directement à l'extérieur (fig. 4.6).
Si ce n'est pas possible, on peut utiliser un ventilateur électrique, appliqué au mur extérieur ou à la fenêtre, d'un débit suffisant pour garantir un renouvellement de l'air par heure égal à 3-5 fois le volume de la cuisine (fig. 4.7).
Le ventilateur ne peut être installé que si les ouvertures pour l'entrée d'air décrites au chapitre "Pièce où l'installer" existent (conformément aux normes locales en viguer).
Les gaz normalement utilisés peuvent être groupés, selon leurs caractéristiques, en deux familles:
√ Gaz liquides (en bouteille) (G30/G31)
√ Gaz naturels (G20/G25)
BRANCHEMENT A L'INSTALLATION DE GAZ
Le raccordement doit être effectué par un technicien spécialisé conformément aux normes locales en vigueur.
S'assurer que la table de cuisson est réglée pour le type de gaz avec lequel elle sera alimentée (voir étiquette appliquée sur l'appareil et sur cette notice d'emploi).
L'installation d'alimentation en gaz doit être conforme aux normes locales en vigueur.
Pour le branchement de la table de cuisson au réseau de distribution du gaz ou à une bouteille, utiliser un tuyau flexible en inox à paroi continue conforme aux normes locales.
Interposer, pour le raccordement au coude, le joint "F".
Les tuyaux métalliques flexibles doivent avoir une longueur maximale de 2 m.
Attention: Si l'on utilise un tuyau flexible en acier inoxydable, ce dernier devra être monté de façon à ne pas venir au contact d'une partie mobile du meuble, à passer sans obstacle et à pouvoir être inspecté sur toute sa longueur.
Cat: II 2E+3+

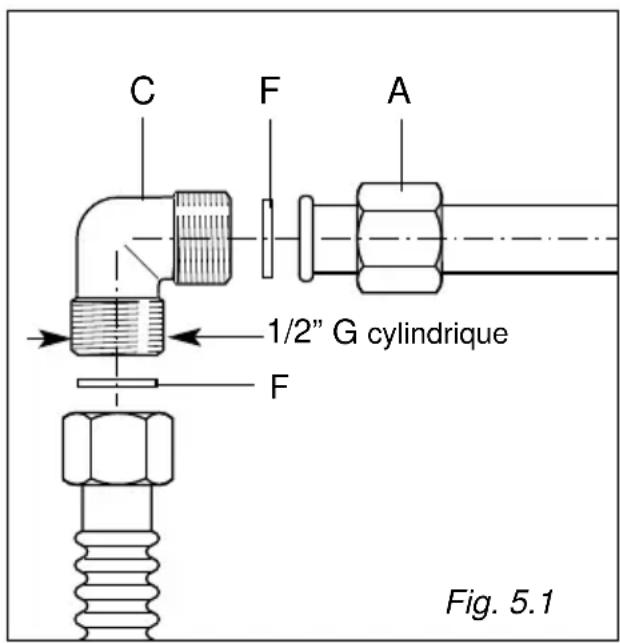

Le groupe raccordement (fig. 5.1) se compose de:

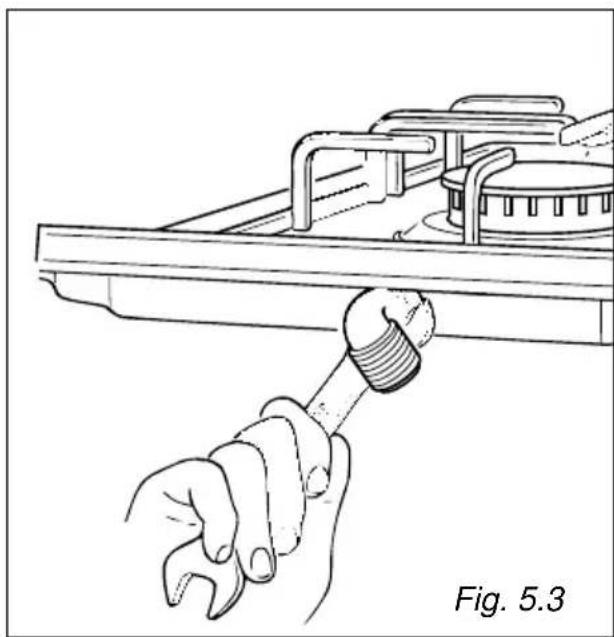

Le raccord d'entrée gaz est fileté G 1/2" et peut être positionné par rotation dans la direction voulue après avoir desserré la connexion raccord "C" - ecrou "A" (fig. 5.3).
Cat: II 2E+3+

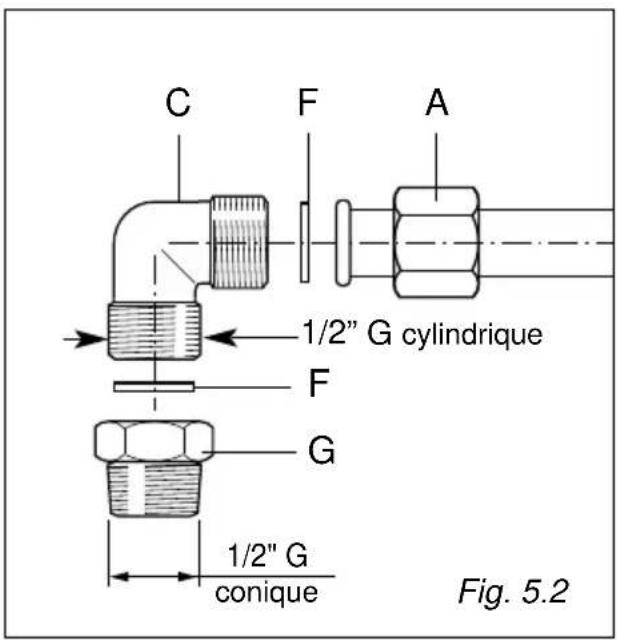

Le groupe raccordement (fig. 5.2) se compose de:
Avant de procéder au raccordement de l'appareil à la conduite du gaz, monter le raccord conique "G" (fourni avec l'appareil) sur le raccord coudé "C", en interposant le joint "F".
Le raccord d'entrée gaz est fileté G 1/2" et peut être positionné par rotation dans la direction voulue après avoir desserré la connexion raccord "C" - ecrou "A" (fig. 5.3).
IMPORTANT:
√ Ne jamais forcer pour tourner le raccord C, avant d'avoir desserré le manchon fileté A.
√ Le joint F (fig. 5.1 - 5.2) est l'élément de garantie de l'étanchéité du branchement au gaz.
Il est conseillé de le remplacer lorsqu'ils présentent la moindre déformation ou imperfection.
√ Faire attention que, dans le cas où l'on utilise des tubes métalliques flexibles, ceux-ci ne sont pas au contact de parties mobiles ou écrasés.
√ Le branchement avec des tubes métalliques rigides ne doit pas provoquer de sollicitations à la rampe de la table de cuisson.
√ Les tubes flexibles doivent pouvoir être inspectés sur toute leur longueur et remplacés avant la date limite d'utilisation (marquée sur le tuyau) et avoir une longueur maximale de 2 m.
√ Après le branchement, vérifier l'étanchéité des raccords à l'aide d'une solution savonneuse, jamais avec une flamme.
Au cas où l'on utilise un gaz différent de celui indiqué sur la plaque signalétique, il faut adapter la table de cuisson à cette nouvelle fonction.
Choisir les injecteurs suivant le tableau injecteurs ci-après.
Le diamètre des injecteurs, exprimé en centièmes de millimètre, est gravé sur le corps de chacun d'eux.
Au cas où ils ne seraient pas fournis, on peut les trouver auprès des Services Après-Vente.
OPERATIONS A EFFECTUER POUR SUBSTITUER LES INJEC- TEURS
Pour le remplacement des injecteurs, il faut procéder de la façon suivante:
√ Enlever les grilles et les brûleurs.

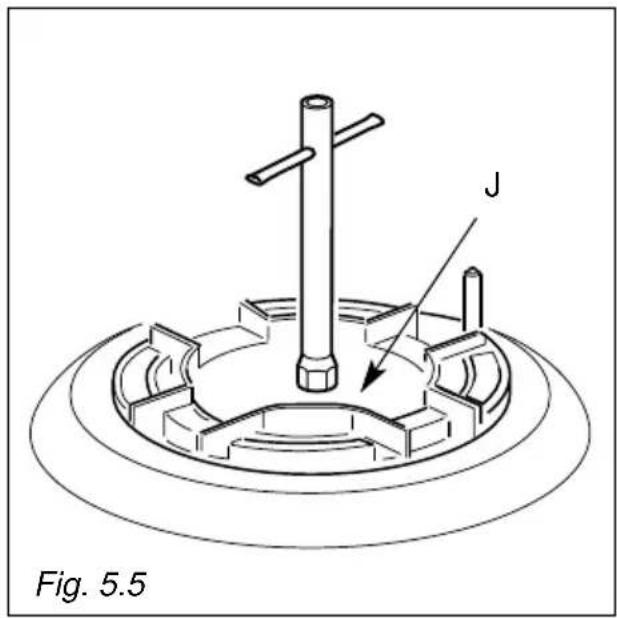

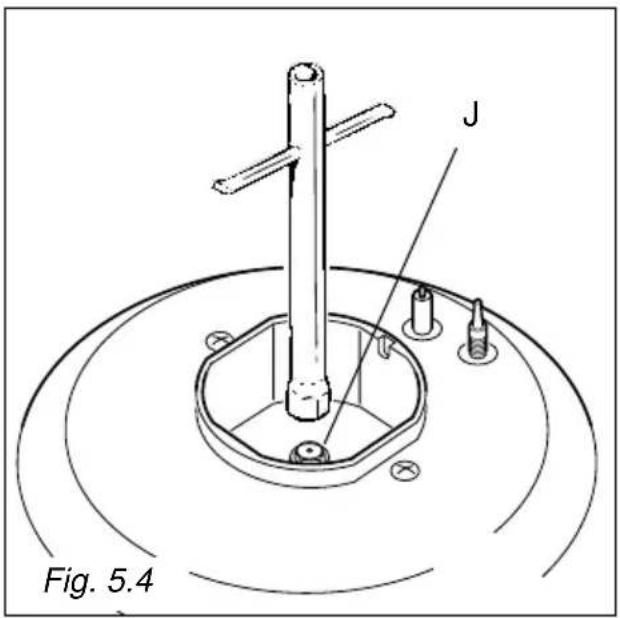

√ Avec une clé tube de 7 dévisser les injecteurs "J" (Fig. 5.4 - 5.5) et les substituer par ceux qui sont appropriés au gaz à utiliser.
Les brûleurs sont conçus de manière à ne pas exiger de réglage de l'air primaire.
| BRULEURS | Débit nominal [kW] | Débit reduit [kW] | G30/G31 28-30/37 mbar | G20/G25 20/25 mbar |
| ∅ injecteur [1/100 mm] | ∅ injecteur [1/100 mm] | |||
| Semirapide (SR) 1,75 0,45 65 97 (Z) | ||||
| Rapide (R) 3,00 0,75 85 115 (Y) | ||||
| Triple couronne(TC) 3,50 1,50 95 135 (T) | ||||
| APPORT D’AIR NECESSAIRE A LA COMBUSTION DU GAZ (2 m3/h x kW) | |
| BRULEURS Apport d’air nécessaire [m 3/h] | |
| Semirapide (SR) 3,50 | |
| Rapide (R) 6,00 | |
| Triple couronne(TC) 7,00 | |
REGLAGE DU MINIMUM DES BRULEURS A GAZ
En passant d'un type de gaz à un autre, il faut veiller à ce que le débit réduit soit correct.
Une flamme correcte au débit réduit, doit être d'environ 4 mm; le passage brusque du maximum au ralenti ne peut jamais causer l'extinction de la flamme.
Le réglage de la flamme s'effectue comme suit:
- Allumer le brûleur
- Porter la manette en position "minimum"
- Enlever la manette

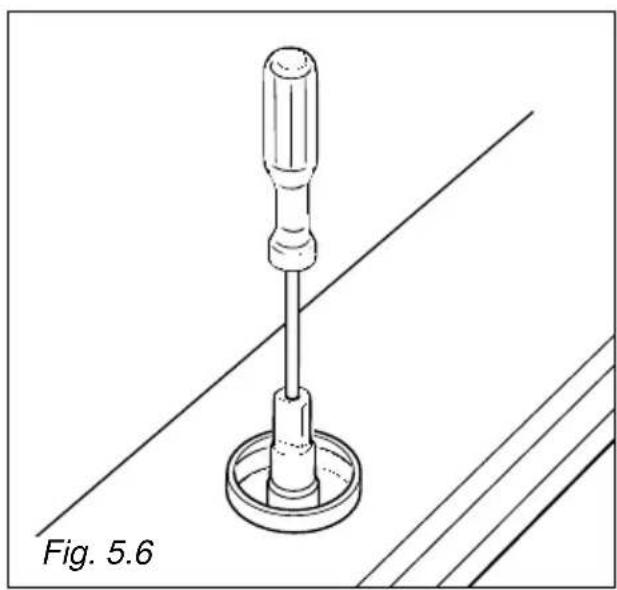

Pour les robinets avec vis de réglage à l'intérieur de l'axe (fig. 5.6):
√ Tourner la vis à l'intérieur de l'axe du robinet jusqu'au réglage correct à l'aide d'un tournevis de 3 mm max. de diamètre.

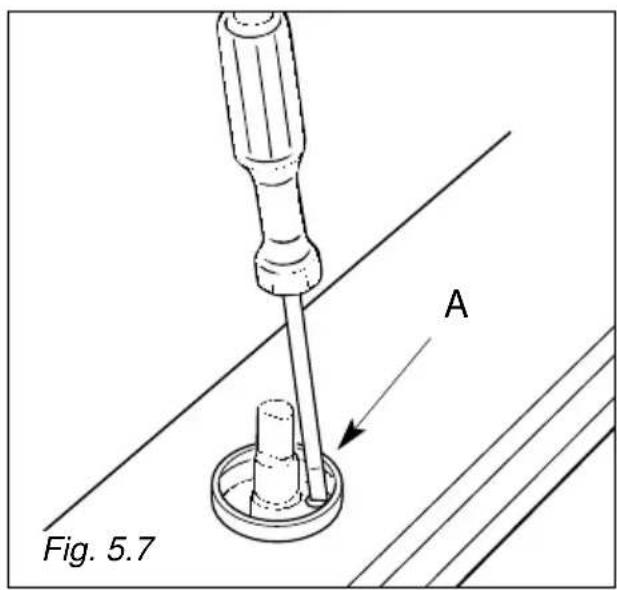

Pour les robinets avec vis de réglage sur le corps (fig. 5.7):
√ Tourner la vis "A" jusqu'au réglage correct à l'aide d'un tournevis.
√ Pour le modèles à allumage électronique incorporé sur la manette, on accède à la vis "A" par un trou spécial du microrupteur.
Pour le gaz G30/G31, visser complètement la vis de réglage.
Si un robinet de gaz montre une certaine résistance quand on veut le tourner, il faut le démonter, le nettoyer avec soin avec de l'essence et le graisser avec de la graisse spéciale qui résiste aux températures élevées.
Les opérations doivent être effectuées par un technicien qualifié.
Une installation erronée peut causer des dommages aux personnes, animaux ou choses, le constructeur ne peut en être tenu pour responsable.
BRANCHEMENT AU RESEAU ELECTRIQUE
√ Le branchement au réseau doit être effectué par un technicien qualifié et conformément aux normes locales en viguer.
√ L'appareil doit être relié au réseau électrique, après vérification que la tension correspond bien à la valeur indiquée sur la plaquette signalétique et que la section des câbles de l'installation électrique peut supporter la charge indiquée également sur la plaquette.
√ Au cas où l'appareil est fourni sans fiche, il faut monter une fiche normalisée adaptée à la puissance absorbée par l'appareil.
√ La fiche bipolaire doit être branchée sur une prise reliée à la mise à la terre conformément aux normes locales en viguer.
√ On peut raccorder directement l'appareil au réseau, en interposant entre le réseau et celui-ci un interrupteur omnipolaire ayant une ouverture de 3 mm au moins entre les contacts.
√ Le câble d'alimentation ne doit pas venir au contact avec des parties chaudes et doit être placé de façon à ne dépasser en aucun point la température de 75 °C.
√ Lorsque l'appareil est installé, la prise ou l'interrupteur doivent être toujours accessibles.
N.B. Ne pas utiliser d'adaptateurs, de réducteurs ou de dérivateurs lors du branchement au réseau, car ils peuvent provoquer des surchauffes ou des brûlures.
Si l'installation électrique devait subir des modifications pour le raccordement ou si la prise et la fiche de l'appareil étaient incompatibles, s'adresser pour le remplacement à un technicien qualifié.
Ce dernier doit s'assurer en particulier que la section des câbles de la prise est adaptée à la puissance absorbée par l'appareil.
Avant toute intervention sur la partie électrique de l'appareil, le débrancher du réseau électrique.
Si le câble d'alimentation est endommaggé il doit être remplacé par un câble du même type que celui monté sur l'appareil.
Le branchement à la terre de l'appareil est obligatoire.
Le constructeur décline toute responsabilité pour tout problème résultant de la non observation de cette règle.
REEMPLACEMENT DU CÂBLE D'ALIMENTATION
- Le câble d'alimentation doit être remplacé par un câble du même type que celui monté sur l'appareil.
- Le câble électrique doit être relié au bornier suivant le schéma de la fig. 6.1.
SECTION DES CABLES D'ALIMENTATION type "H05V2V2-F"
résistants à une température de 90°C.
230 VAC 50 Hz 3 x 0,75 mm²
Le fabricant n'est pas responsable des erreurs éventuelles, dues à des fautes de frappe ou d'imprimerie, qui peuvent se trouver dans cette notice. Il se réserve le droit, sans que cela ne porte préjudice aux caractéristiques essentielles, du point de vue fonctionnel et du point de vue de la sûreté, d'introduire dans ses articles, à n'importe quel moment et sans préavis, tous les changements éventuellement nécessaires pour faire face à des exigences de fabrication ou de commercialisation.
