Marque	Miele
Modèle	XKM 2000 DA
Type de produit	Module de communication pour hotte aspirante
Dimensions (estimées)	Hauteur: 2,5 cm, Largeur: 8 cm, Profondeur: 12 cm
Poids (estimé)	0,2 kg
Alimentation	Via le réseau électrique (Powerline)
Connexion	Câble avec connecteur pour raccordement à l'unité de commande de la hotte
Compatibilité	Tables de cuisson Miele équipées du module XKM 2000 KM ; pour KM 549/554 : XKM 2000 SV
Fonction principale	Commande automatique de la hotte en fonction de l'état de la table de cuisson
Mode automatique	La hotte s'allume et ajuste l'aspiration selon le nombre de zones et la puissance
Mode manuel	Possibilité de commander la hotte manuellement pendant la cuisson
Détection de saisie de viande	Détectée si la puissance passe du niveau max à un niveau plus faible en 45-90 secondes ; la hotte passe en allure 3 pendant 5 min
Temporisation après cuisson	Arrêt progressif de la hotte et de la lumière après extinction des zones de cuisson
Niveaux d'aspiration	4 allures (1, 2, 3, Intensive) sélectionnées selon la puissance totale de la table
Montage	Dans la hotte, côté moteur ; doit être réalisé par un électricien qualifié
Entretien	Aucun entretien spécifique requis
Sécurité	Respecter les prescriptions nationales et les recommandations du distributeur d'électricité
Informations générales	Notice d'utilisation et de montage fournie

FOIRE AUX QUESTIONS - XKM 2000 DA MIELE

Qu'est-ce que le module XKM 2000 DA ?

Le XKM 2000 DA est un module de communication pour hotte aspirante Miele. Il permet la commande automatique de la hotte en fonction de l'état de fonctionnement de la table de cuisson, via le réseau électrique (Powerline).

Comment installer le module XKM 2000 DA ?

Le module doit être installé dans la hotte, côté moteur, par un électricien qualifié. L'installation comprend le montage du module dans son étui et le raccordement à l'unité de commande de la hotte à l'aide du câble fourni. Suivez impérativement la notice de montage.

Comment fonctionne le mode automatique ?

Lorsque vous allumez une zone de cuisson, la lumière de la hotte s'active après quelques secondes, puis le moteur démarre après environ 1 minute. La hotte ajuste automatiquement l'allure d'aspiration en fonction du nombre de zones activées et de leur niveau de puissance.

Comment passer en mode manuel ?

Pour passer en mode manuel, vous pouvez sélectionner manuellement une allure d'aspiration sur la hotte, arrêter la hotte manuellement, ou activer l'arrêt différé. Tant que le mode automatique est désactivé, toutes les fonctions de la hotte peuvent être utilisées manuellement.

Que se passe-t-il après la cuisson ?

Après avoir éteint toutes les zones de cuisson, la hotte s'arrête progressivement : de l'allure Intensive passage immédiat à 3, puis de 3 à 2 après 1 minute, de 2 à 1 après 2 minutes, puis arrêt du ventilateur après 2 minutes en allure 1, et extinction de la lumière 30 secondes plus tard.

Qu'est-ce que la détection de saisie de viande ?

La détection de saisie de viande se produit si vous allumez la table de cuisson au niveau de puissance le plus élevé, puis réduisez à un niveau plus faible dans les 45 à 90 secondes (5 minutes pour certaines tables). La hotte passe alors automatiquement à l'allure 3 pendant 5 minutes, puis revient à l'allure déterminée par les zones actives.

Comment revenir au mode automatique ?

La hotte retourne en mode automatique dans trois cas : si après une sélection manuelle d'allure vous ne faites aucun réglage pendant 2 minutes ; si l'allure manuelle correspond à l'allure automatique ; ou si la hotte et la table de cuisson sont éteintes pendant au moins 20 secondes (le mode automatique se réactive au prochain allumage de la table).

Quels sont les niveaux d'aspiration et comment sont-ils sélectionnés ?

Il y a quatre allures : 1, 2, 3 et Intensive. La sélection dépend du niveau de puissance total de la table de cuisson. Par exemple, pour une table à 9 niveaux : allure 1 si une zone au moins est sur 1 ; allure 2 si somme des puissances >=4 avec au moins une zone à 4 ; allure 3 si somme >=15 (17 pour HighLight) avec une zone à 6 ; Intensive si somme >=25 avec une zone à 9 ou Booster.

Quelles sont les conditions de compatibilité ?

Le module XKM 2000 DA est compatible avec les hottes Miele. Pour la communication, la table de cuisson doit être équipée du module XKM 2000 KM. Pour les tables KM 549 et KM 554, le module XKM 2000 SV est nécessaire. Consultez les notices de vos appareils pour vérifier la compatibilité.

Que faire en cas de problème de communication ?

Vérifiez que les modules sont correctement installés et que la table de cuisson et la hotte sont compatibles. La communication se fait par le réseau électrique ; assurez-vous que les appareils sont sur le même réseau. Consultez les modes d'emploi de la hotte et de la table de cuisson pour plus de détails.

MODE D'EMPLOI XKM 2000 DA MIELE

fr - description du fonctionnement 14

fr - Commande 16

Cuisiner en mode automatique 16

Saisie de viande 16

Temps de reaction 16

Apre's la cuisson 17

Commande manuelle. 17

Retour au mode automatique 17

Allure d'aspiration et niveau de puissance 17

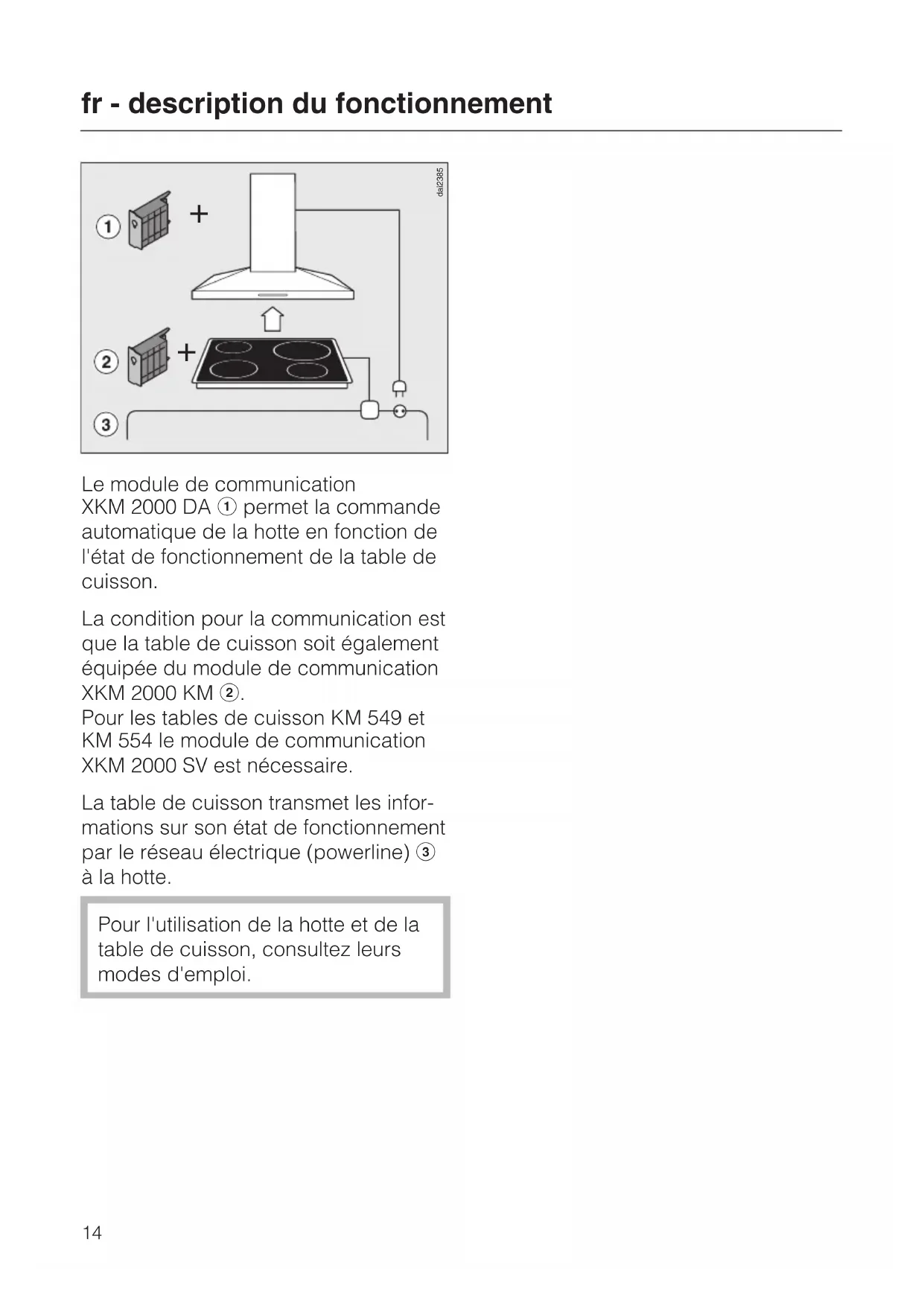

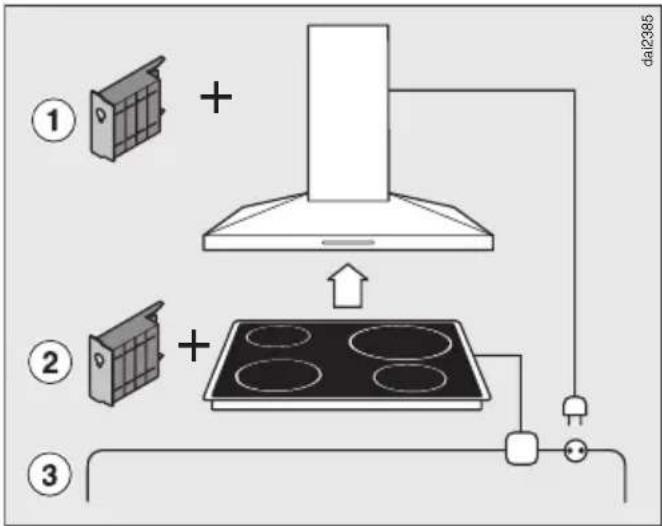

Le module de communication XKM 2000 DA ① permit la commande automatique de la hotte en fonction de I'etat de fonctionnement de la table de cuisson.

La condition pour la communication est que la table de cuisson soit également équipée du module de communication XKM 2000 KM ②.

Pour les tables de cuisson KM 549 et KM 554 le module de communication XKM 2000 SV est nécessaire.

La table de cuisson transmet les informations sur son etat de fonctionnement par le réseau electrique (powerline) 3 a la hotte.

Pour l'utilisation de la hotte et de la table de cuisson, consultez leurs modes d'emploi.

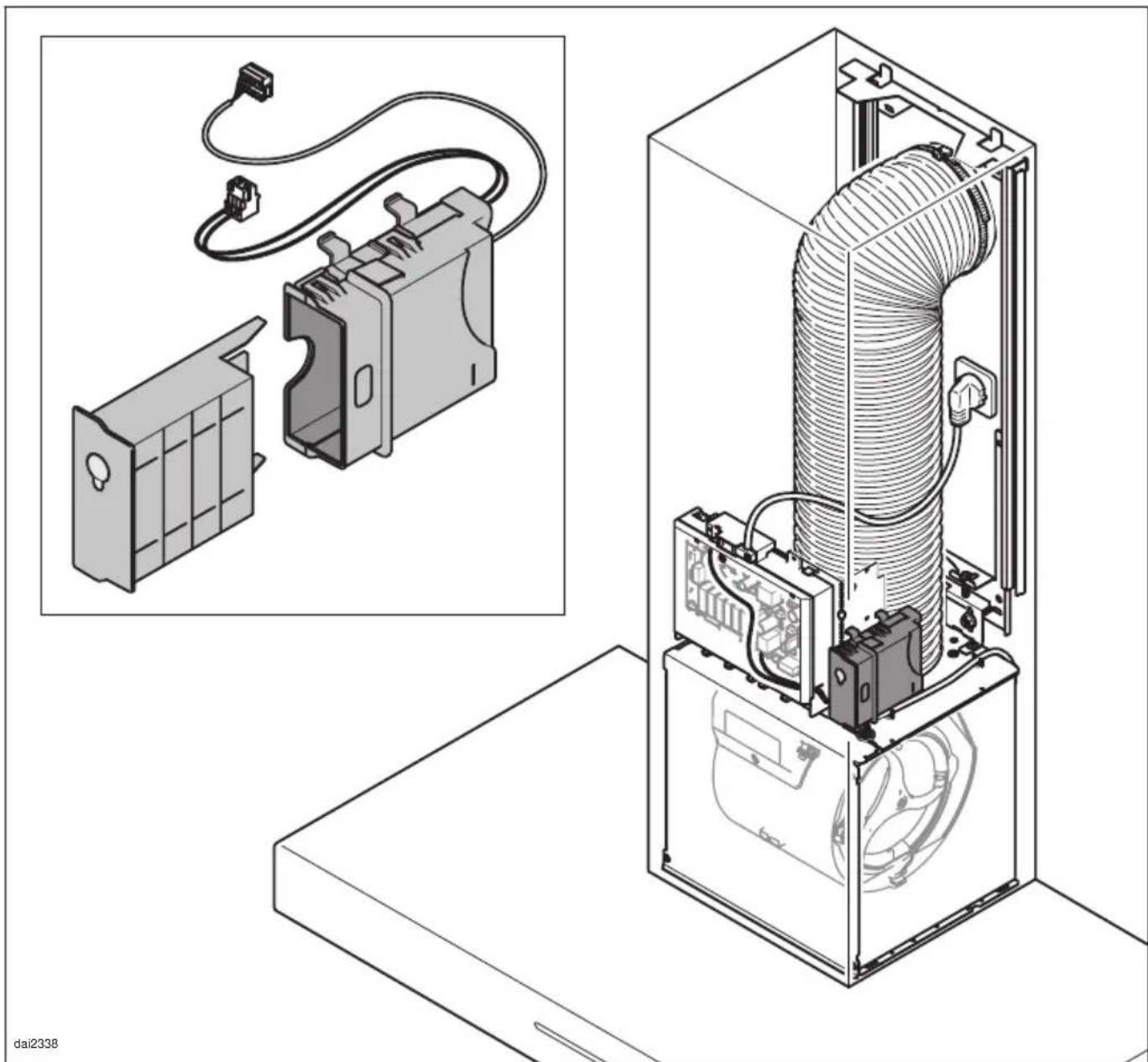

XKM 2000 DA est fourni avec le module de communication, un étui de montage dans lequel le module est inséré et le cable de connexion avec connecteur pour le raccordement à l'unité de commande de la hotte.

L'ensemble est monté dans la hotte vers le moteur et relié à la commande de la hotte.

Le montage et le raccordement électrique sont décrits dans la notice de montage.

Ce module de communication doit imperativement etre installe par un electricien qui connait et respecte les prescriptions nationales et recommandations de la compagnie distributrice d'electricite.

Cuisiner en mode automatique

■ Enclenchez une zone de cuisson au niveau de puissance de votrechoix.

Après quelques secondes, la lumière de la hotte s'active.

Après env. 1 minute, le moteur s'enclenche, d'abord à l'allure "2" puis immediatement à l'allure "1".

Pendant la cuisson, la hotte sélection n'allure en fonction du nombre de zones de cuisson activées et de la puissance selectionnée.

Si vous selectionnez un niveau de puissance plus élevé ou que vous activez plusieurs zones de cuisson, la hotte passée également à un niveau de puissance supérieur.
Si vous réduisez la puissance sur la table de cuisson ou la zone de cuisson, l'allure du moteur de la hotte est également adaptée.

Elle se base sur la puissance en-clenchée totale de la table de cuisson (voir "Allure et niveau de puissance").

Saisie de vande

La saisie de viande est détectée lorsque vous enclenchez la table de cuisson au niveau le plus haut et que vous repassez à un niveau de puissance plus faible dans l'espace de 45 voire 90 secondes (5 minutes).

Les temps valent pour les tables de cuisson à induction (les parenthèses sont valables pour les tables de cuisson Highlight, s'ils sont différents).

La hotte passée ensuite progressivement à l'allure "3" et y reste 5 minutes.

Ensuite, l'allure d'aspiration est de nouveau déterminée par le nombre de zones de cuisson utilisées et les niveaux de puissance sélectionnés.

• Vous pouvez également anticiper et sélectionner une autre allure d'aspiration manuellement.

Temps de réaction

La hotte réagit avec une temporisation retard car la modification du niveau de puissance au niveau de la table de cuisson n'entraîne pas d'augmentation ou de réduction immédiate des vapeurs de cuisson.

Comme la table de cuisson envoie les informations par intervals à la hotte, ceci peut entrainer une légère temporisation.

La réaction a lieu au bout de quelques secondes ou minutes.

Après la cuisson

Lorsque vous arrêtez toutes les zones de cuisson, la hotte est également désactivée, avec un décalage. L'air de la cuisine sera ainsi débarrassé des fumées et odeurs résiduelles.
- De l'allure "Intensive" l'aspiration passé immédiatement à l'allure "3".
- Si l'allure est à "3" elle passé à "2" après 1 minute.
- Puis de l'allure "2" à "l'allure "1" après 2 minutes.
- Àpres 2 minutes à l'allure "1" le ventilateur s'arrête.
- 30 secondes plus tard, la lumière s'eteint.

Commande manuelle

Si vous souhaitez commander manuellement la hotte pour une cuisson, enclenchez l'aspiration de la hotte avant la table de cuisson.
- Vous pouvez quitter le mode automatique pendant la cuisson si vous -
- Sélectionnez manuellement une autre allure.
- arrêtez manuellement la hotte.
- activez l'arrêt différé "5 15" de la
hotte. Le moteur s'arrête après écoulement
de l'arrêt différé réglio. La lumière reste activée.

Pendant que le mode automatique est désactivé, toutes les fonctions de la hotte peuvent être utilisées manuellement.

Retour au mode automatique

La hotte returne en mode automatique, lorsque -
- après selection manuelle d'une allure
voues ne faites aucun réglage au niveau de la hotte pendant 2 minutes.
- l'allure d'aspiration可以选择 manuellement correspond de nouveau à l'allure automatique.
- le moteur de la hotte et la table de cuisson sont restés eteints 20 secondes minimum. Au prochain enclenchement de la table de cuisson, le mode automatique est reactivé.

Allure d'aspiration et niveau de puissance

Les quatre allures d'aspiration de la hotte sont selectionnées en fonction du niveau de puissance de la table de cuisson.

Les valeurs sont valables pour des tables de cuisson responsable trois, quatre, cinq et six zones de cuisson.

Tables de cuisson avec zones de cuisson à 9 niveaux de puissance

■ Allure d'aspiration "1": Au moins une zone de cuisson est régée sur la puissance "1".
■ Allure d'aspiration "2": Somme de tous les niveaux de puissance activés = minimum 4, dont une zone de cuisson minimum à la puissance "4".

fr - Commande

Allure d'aspiration "3": Somme de tous les niveaux de puissance actives = minimum 15 (17), dont une zone de cuisson minimum à la puissance "6".
Allure intensive: Somme de tous les niveaux de puissance actives = minimum 25, dont une zone de cuisson minimum a la puissance "9" ou en fonction Booster.

(Les valeurs entre parenthèses sont valables pour les tables de cuisson HighLight, si elles sont différentes)

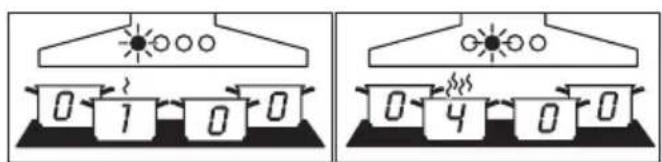

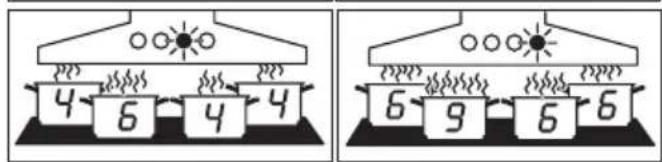

Exemples pour les allures "1" à "4"

Tables de cuisson avec zones à 12 niveaux de puissance

■ Allure d'aspiration "1": Au moins une zone de cuisson est régée sur la puissance "1".
■ Allure d'aspiration "2": Somme de tous les niveaux de puissance activés = minimum 5, dont une zone de cuisson minimum à la puissance "5".
Allure d'aspiration "3": Somme de tous les niveaux de puissance actives = minimum 20 (23), dont une zone de cuisson minimum à la puissance "8".

Allure intensive: Somme de tous les niveaux de puissance actives = minimum 32, dont une zone de cuisson minimum a la puissance "12" ou en fonction Booster.

(Les valeurs entre parentheses sont valables pour les tables de cuisson HighLight, si elles sont différentes)

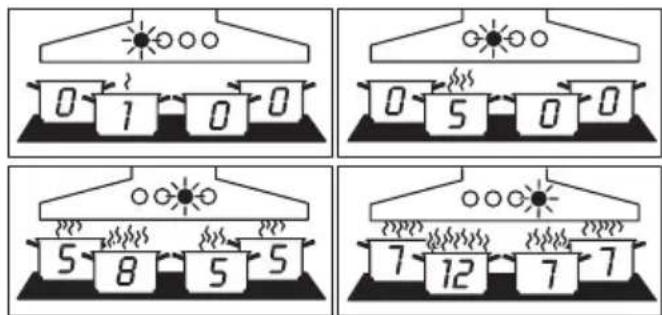

Exemples pour les allures "1" à "4"

L'allure est selectionnée avec une petite temporisation, voir "Temps dereaction".
