XKM 2000 DA - Herd MIELE - Kostenlose Bedienungsanleitung

Marke	Miele
Modell	XKM 2000 DA
Produkttyp	Kommunikationsmodul für Dunstabzugshaube
Abmessungen (geschätzt)	Höhe: 2,5 cm, Breite: 8 cm, Tiefe: 12 cm
Gewicht (geschätzt)	0,2 kg
Stromversorgung	Über das Stromnetz (Powerline)
Anschluss	Kabel mit Stecker zum Anschluss an die Steuereinheit der Dunstabzugshaube
Kompatibilität	Miele Kochfelder mit XKM 2000 KM Modul; für KM 549/554: XKM 2000 SV
Hauptfunktion	Automatische Steuerung der Dunstabzugshaube in Abhängigkeit vom Zustand des Kochfeldes
Automatikmodus	Die Dunstabzugshaube schaltet sich ein und passt die Absaugung je nach Anzahl der Zonen und Leistung an
manueller Modus	Möglichkeit, die Dunstabzugshaube während des Kochens manuell zu bedienen
Erkennung des Anbratens	Erkannt, wenn die Leistung innerhalb von 45-90 Sekunden von der maximalen auf eine niedrigere Stufe wechselt; die Dunstabzugshaube schaltet für 5 Minuten auf Stufe 3
Nachlaufzeit	Allmähliches Abschalten der Dunstabzugshaube und des Lichts nach dem Ausschalten der Kochzonen
Saugstufen	4 Stufen (1, 2, 3, Intensiv), abhängig von der Gesamtleistung des Kochfeldes
Montage	In der Dunstabzugshaube, auf der Motorseite; muss von einem qualifizierten Elektriker durchgeführt werden
Wartung	Keine spezielle Wartung erforderlich
Sicherheit	Nationale Vorschriften und Empfehlungen des Stromversorgers beachten
Allgemeine Informationen	Gebrauchs- und Montageanleitung beiliegend

Häufig gestellte Fragen - XKM 2000 DA MIELE

Was ist das Modul XKM 2000 DA?

Das XKM 2000 DA ist ein Kommunikationsmodul für die Dunstabzugshaube von Miele. Es ermöglicht die automatische Steuerung der Dunstabzugshaube in Abhängigkeit vom Betriebszustand des Kochfeldes über das Stromnetz (Powerline).

Wie wird das Modul XKM 2000 DA installiert?

Das Modul muss in der Dunstabzugshaube auf der Motorseite von einem qualifizierten Elektriker installiert werden. Die Installation umfasst die Montage des Moduls in seiner Hülle und den Anschluss an die Steuereinheit der Dunstabzugshaube mit dem mitgelieferten Kabel. Befolgen Sie unbedingt die Montageanleitung.

Wie funktioniert der Automatikmodus?

Wenn Sie eine Kochzone einschalten, schaltet sich das Licht der Dunstabzugshaube nach einigen Sekunden ein, und der Motor startet nach etwa 1 Minute. Die Dunstabzugshaube passt die Saugstufe automatisch an die Anzahl der eingeschalteten Zonen und deren Leistungsstufe an.

Wie schaltet man in den manuellen Modus um?

Um in den manuellen Modus zu wechseln, können Sie manuell eine Saugstufe an der Dunstabzugshaube auswählen, die Dunstabzugshaube manuell ausschalten oder die Nachlaufzeit aktivieren. Solange der Automatikmodus deaktiviert ist, können alle Funktionen der Dunstabzugshaube manuell genutzt werden.

Was passiert nach dem Kochen?

Nachdem alle Kochzonen ausgeschaltet wurden, schaltet sich die Dunstabzugshaube schrittweise aus: von der Intensivstufe sofort auf Stufe 3, dann nach 1 Minute von 3 auf 2, nach 2 Minuten von 2 auf 1, dann Abschalten des Lüfters nach 2 Minuten auf Stufe 1 und Ausschalten des Lichts 30 Sekunden später.

Was ist die Erkennung des Anbratens?

Die Erkennung des Anbratens tritt ein, wenn Sie das Kochfeld auf der höchsten Leistungsstufe einschalten und dann innerhalb von 45 bis 90 Sekunden (bei manchen Kochfeldern 5 Minuten) auf eine niedrigere Stufe reduzieren. Die Dunstabzugshaube schaltet dann automatisch für 5 Minuten auf Stufe 3 und kehrt dann zur Stufe zurück, die durch die aktiven Zonen bestimmt wird.

Wie kehrt man in den Automatikmodus zurück?

Die Dunstabzugshaube kehrt in drei Fällen in den Automatikmodus zurück: wenn Sie nach einer manuellen Stufenauswahl 2 Minuten lang keine Einstellung vornehmen; wenn die manuelle Stufe der Automatikstufe entspricht; oder wenn die Dunstabzugshaube und das Kochfeld mindestens 20 Sekunden lang ausgeschaltet sind (der Automatikmodus wird beim nächsten Einschalten des Kochfeldes wieder aktiviert).

Welche Saugstufen gibt es und wie werden sie ausgewählt?

Es gibt vier Stufen: 1, 2, 3 und Intensiv. Die Auswahl hängt von der Gesamtleistungsstufe des Kochfeldes ab. Beispiel für ein Kochfeld mit 9 Stufen: Stufe 1, wenn mindestens eine Zone auf 1 ist; Stufe 2, wenn die Summe der Leistungen >=4 mit mindestens einer Zone auf 4; Stufe 3, wenn Summe >=15 (17 für HighLight) mit einer Zone auf 6; Intensiv, wenn Summe >=25 mit einer Zone auf 9 oder Booster.

Welche Kompatibilitätsbedingungen gibt es?

Das Modul XKM 2000 DA ist mit Miele Dunstabzugshauben kompatibel. Für die Kommunikation muss das Kochfeld mit dem Modul XKM 2000 KM ausgestattet sein. Für die Kochfelder KM 549 und KM 554 wird das Modul XKM 2000 SV benötigt. Konsultieren Sie die Anleitungen Ihrer Geräte, um die Kompatibilität zu überprüfen.

Was tun bei Kommunikationsproblemen?

Überprüfen Sie, ob die Module korrekt installiert sind und ob das Kochfeld und die Dunstabzugshaube kompatibel sind. Die Kommunikation erfolgt über das Stromnetz; stellen Sie sicher, dass die Geräte im selben Netzwerk sind. Konsultieren Sie die Bedienungsanleitungen der Dunstabzugshaube und des Kochfeldes für weitere Details.

BEDIENUNGSANLEITUNG XKM 2000 DA MIELE

de - Funktionsbeschreibung 4

de-Bedienung 6

Kochen im Automatikbetrieb 6

Bratvorgang 6

Reaktionszeit. 6

Nach demKochen. 7

Manueller Betrieb. 7

Rückkehr in den Automatikbetrieb 7

Zugeordnete Leistungsstufen 8

en - How the Con@ctivity system works 9

en-Operation 11

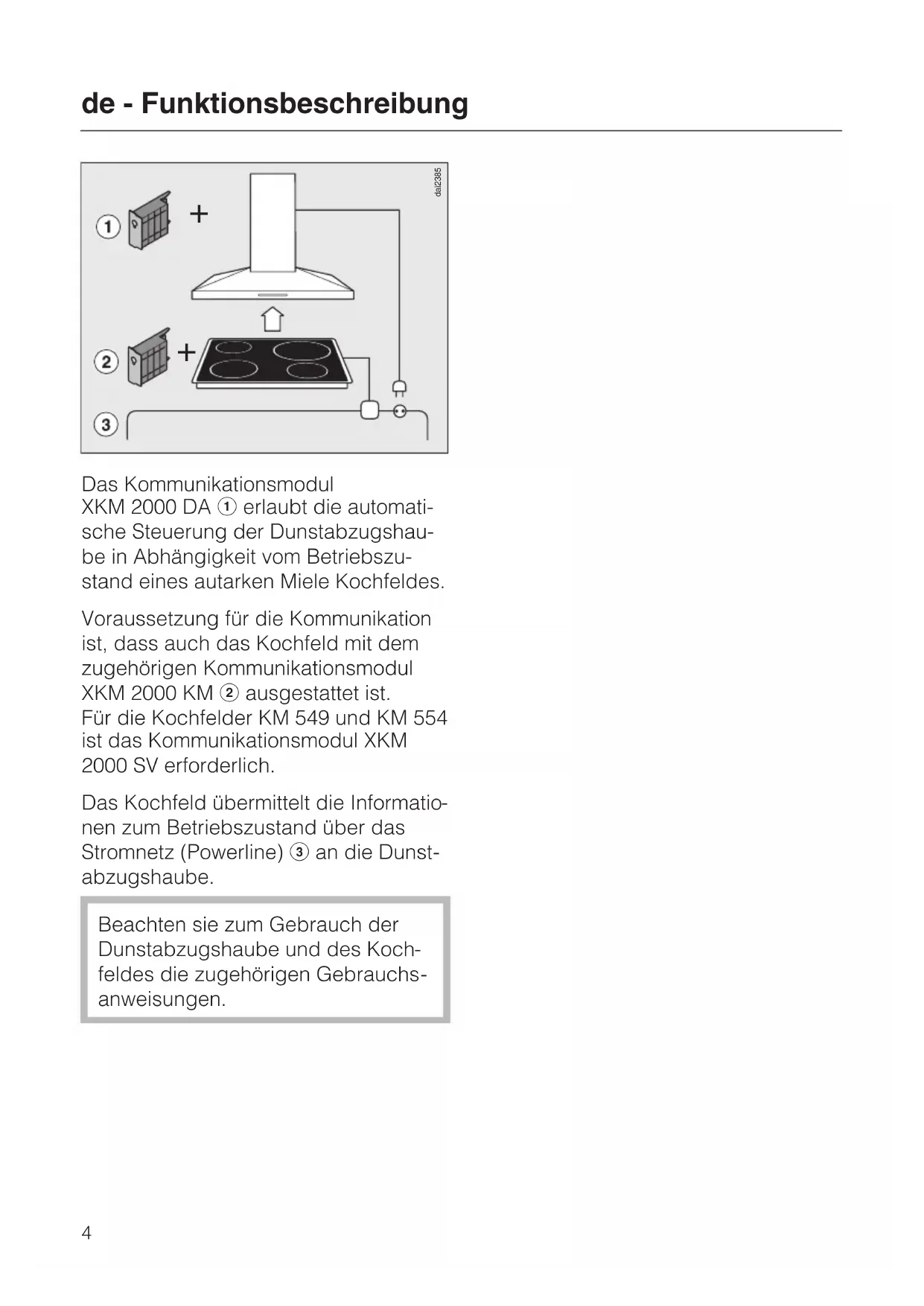

Das Kommunikationsmodul

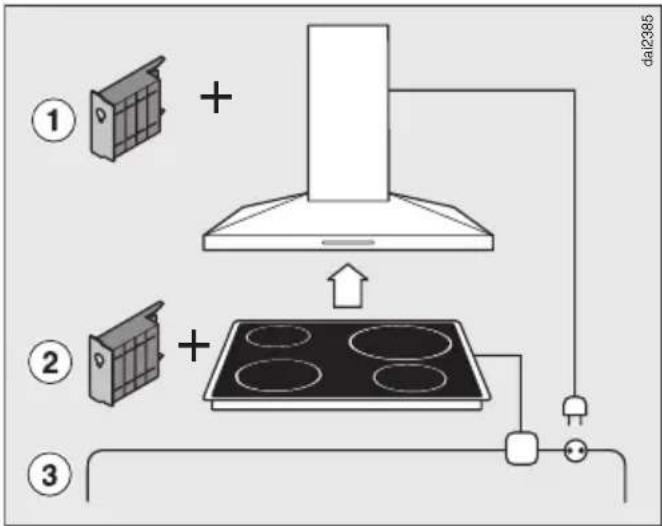

XKM 2000 DA ① erlaubt die automatische Steuerung der Dunstabzugshaube in Abhängigkeit vom Betriebszustand eines autarken Miele Kochfeldes.

Voraussetzung für die Kommunikation ist, dass auch das Kochfeld mit dem zugehörigen Kommunikationsmodul XKM 2000 KM ② ausgestattet ist. Für die Kochfelder KM 549 und KM 554 ist das Kommunikationsmodul XKM 2000 SV erforderlich.

Das Kochfeld übermittelt die Informationen zum Betriebszustand über das Stromnetz (Powerline) ③ an die Dunstabzugshaube.

Beachten sie zum Gebrauch der Dunstabzugshaube und des Kochfeldes die zugehörigen Gebrauchsanweisungen.

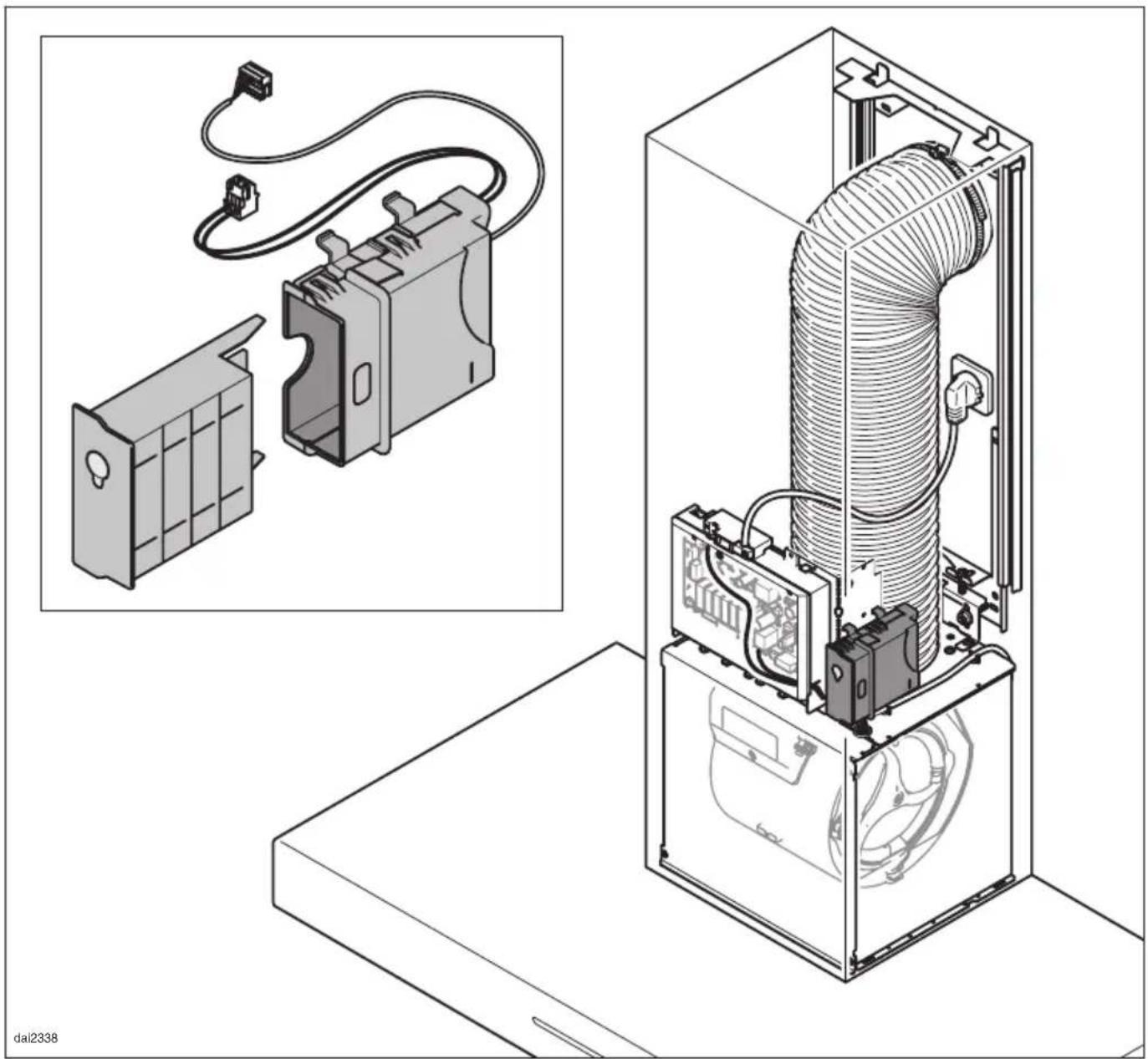

Das Set XKM 2000 DA beinhaltet das Kommunikationsmodul, einen Montageschacht, in den das Modul eingeschieden wird und die Verbindungskabel und -stecker zum Anschluss an die Steuereinheit der Dunstabzugshaube.

Das Set wird in der Dunstabzugshaube im Bereich des Gebläses montiert und mit der Steuerung der Dunstabzugshaube verbunden.

Die Montage und der elektrische Anschluss ist in beiliegender Montageanweisung beschrieben.

Das Kommunikationsmodularf nur von einer Elektro-Fachkraft angeschlüssen werden, die die landesüblichen Vorschriften und die Zusatzvorschriften der ortlichen Elektoversorgungsunternehmen genaukennt und sorgfaltig beachtet.

Kochen im Automatikbetrieb

Schalten Sie eine Kochstelle mit beliebiger Stufe ein.

Nach einigen Sekunden schaltet sich das Licht der Dunstabzugshaube ein.

Nach ca. 1 min. schaltet sich das Geblase ein, zunachst kurz in Stufe "2", dann sofort in Stufe "1".

Die Dunstabzugshaube wählt während des Kochens die Gebläsestufe entsprechend der Anzahl der benutzten Kochstellen und der gewährten Leistungsstufe.

• Wenn Sie am Kochfeld eine höhere Leistungsstufe wahlen oder mehrere Kochstellen einschalten, schaltet auch die Dunstabzugshaube in eine höhere Gebläsestufe.
• Wenn Sie die Leistungsstufe am Kochfeld verringern oder Kochstellen ausschalten, wird auch die Gebläse-stufe angepasst.

Sie richtet sich darauf nach der insgesamt eingeschalteten Leistung des Kochfeldes (siehe "Zugeordnete Leistungsstufen").

Bratvorgang

Ein Bratvorgang wird erkannt, wenn Sie eine Kochstelle auf hochster Stufe einschalten und in einem Zeitbereich von ca. 45 Sekunden bis 90 Sekunden (5 Minuten) danach auf eine niedrigere Stufe zurückschalten.

Zeiten gelten für Induktionskochfelder (Klammerwerte gelten für Highlight-Kochfelder, falls abweichend).

Die Dunstabzugshaube schaltet anschlieBend schrittweise auf Stufe "3" und verbleibt in dieser Geblasestufeca. 5 Minuten.

Anschließlich wird die Gebläsestufe wieder durch die Anzahl der benutzten Kochstellen und gewährten Leistungsstufen des Kochfeldes bestimmt.

• Sie können auch vorzeitig manuell eine andere Gebläsestufe wahren.

Reaktionszeit

Die Dunstabzugshaube reagiert mit Verzögerung, da das Ändern der Leistungsstufe am Kochfeld nicht unmittelbar zu weniger oder mehr Kochwrasen führt.

Da das Kochfeld die Informationen in Intervallen an die Dunstabzugshaube sendet, kann auch dies zu Verzögerungen führen.

Die Reaktion erfolgt innerhalb weniger Sekunden oder einiger Minuten.

Nach dem Kochen

• Wenn Sie alle Kochstellen ausschalten, wird die Dunstabzugshaube zeit verzögert ebenfalls ausgeschaltet. Damit wird die Kuchenluft von verbliebenen Wrasen und Gerüchen geleinigt.
  Von der Intensivstufe schaltet das Geblasesofarzurück in Stufe "3".
• Läuft das Geblase in Stufe "3", schal tet es nach ca. 1 Minute auf Stufe "2" darüber.
  Von Stufe "2" schaltet es nach 2 Minuten zurück in Stufe "1".
• Nach 2 Minuten in Stufe "1" schaltet sich das Geblase aus.
• Nach weiteren 30 Sekunden wird das Licht ausgeschaltet.

Während die Automatik deaktiviert ist, sind alle Funktionen der Dunstabzugs haube manuell zu bedieren.

Rückkehr in den Automatikbetrieb

Die Dunstabzugshaube kehrt wieder in den Automatikbetrieb zusück, wenn
- Sie nach manueller Wahl einer Geblasestufe die Dunstabzugshaube ca. 2 Minuten nicht bedienen.
- die manuell gewählte Geblasestufe wieder der automatischen entspricht.
- das Geblase der Dunstabzugshaube und das Kochfeld mindestens 20 Sekunden ausgeschaltet waren. Beim nachsten Einschalten des Kochfeldes startet wieder der Automatikbetrieb.

Manueller Betrieb

• Wenn Sie die Dunstabzugshaube für einen Kochvorgang manuell bediebenen wollen, schalten Sie das Geblase der Dunstabzugshaube vor dem Kochfeld ein.
• Sie können während des Kochens den Automatikbetrieb verlassen, wenn Sie -
• manuell eine andere Geblasestufe wahlen.
• die Dunstabzugshaube manuell aus schalten.
• die Nachlauffunktion "5 15" der Dunst abzugshaube aktivieren. Das Geblase schaltet sich nach der gewählten Nachlaufzeit aus. Das Licht bleibt eingeschaltet.

Zugeordnete Leistungsstufen

Die vier Geblasestufen der Dunstabzugshaube werden entsprechend fol-gender Leistungen des Kochfeldes gewählt.

Die Werte gelten für Kochfelder mit drei, vier, fünf und sechs Kochstellen.

Kochfelder mit 9-stufigen Kochstellen

Geblasestufe "1":

Mindestens eine Kochstelle mindestens auf Stufe "1" eingeschaltet.

Geblasestufe "2":

Summe aller eingeschalteter Leistungstufen = mindestens 4, davon eine Kochstelle mindestens auf Stufe "4".

Gebläsestufe "3":

Summe aller eingeschalteter Leistungstufen = mindestens 15 (17), davon eine Kochstelle mindestens auf Stufe "6".

Intensivist:

Summe aller eingeschalteter Leistungstufen = mindestens 25, davon eine Kochstelle mindestens auf Stufe "9" oder in Boosterfungk.

(Klammerwerte gelten für Highlight-Kochfelder, falls abweichend)

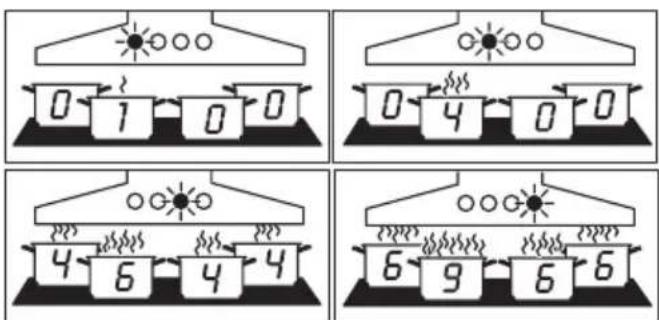

Beispiele für die Gebläsestufen "1" bis "4"

Kochfelder mit 12-stufigen Kochstellen

Geblasestufe "1":

Mindestens eine Kochstelle mindestens auf Stufe "1" eingeschaltet.

Geblasestufe "2":

Summe aller eingeschalteter Leistungstufen = mindestens 5, davon eine Kochstelle mindestens auf Stufe "5".

Geblasestufe "3":

Summe aller eingeschalteter Leistungstufen = mindestens 20 (23), davon eine Kochstelle mindestens auf Stufe "8".

Intensivist:

Summe aller eingeschalteter Leistungstufen = mindestens 32, davon eine Kochstelle mindestens auf Stufe "12" oder in Boosterfungtion.

(Klammerwerte gelten für Highlight-Kochfelder, falls abweichend)

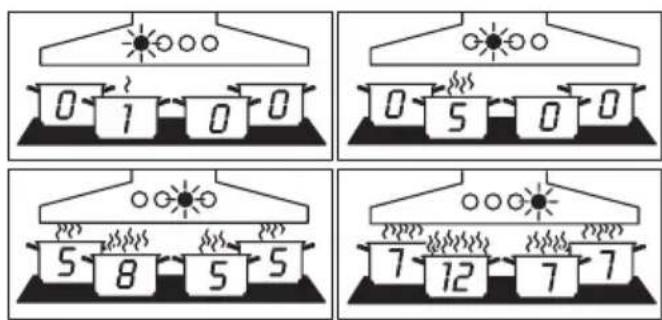

Beispiele für die Gebläsestufen "1" bis "4"

Die Wahl der Geblasestufen geschieht mit Verzögerung, siehe "Reaktionszeit".
