Merk	Miele
Model	XKM 2000 DA
Producttype	Communicatiemodule voor afzuigkap
Afmetingen (geschat)	Hoogte: 2,5 cm, Breedte: 8 cm, Diepte: 12 cm
Gewicht (geschat)	0,2 kg
Voeding	Via het elektriciteitsnet (Powerline)
Aansluiting	Kabel met connector voor aansluiting op de besturingseenheid van de afzuigkap
Compatibiliteit	Miele kookplaten uitgerust met de module XKM 2000 KM; voor KM 549/554: XKM 2000 SV
Hoofdfunctie	Automatische bediening van de afzuigkap op basis van de status van de kookplaat
Automatische modus	De afzuigkap wordt ingeschakeld en past de afzuiging aan op basis van het aantal zones en het vermogen
Handmatige modus	Mogelijkheid om de afzuigkap handmatig te bedienen tijdens het koken
Detectie van vlees aanbraden	Gedetecteerd als het vermogen van maximaal naar een lager niveau gaat binnen 45-90 seconden; de afzuigkap schakelt over naar stand 3 gedurende 5 minuten
Vertraging na het koken	Geleidelijke uitschakeling van de afzuigkap en het licht na uitschakeling van de kookzones
Afzuigniveaus	4 standen (1, 2, 3, Intensief) geselecteerd op basis van het totale vermogen van de kookplaat
Montage	In de afzuigkap, motorzijde; moet worden uitgevoerd door een gekwalificeerde elektricien
Onderhoud	Geen specifiek onderhoud vereist
Veiligheid	Nationale voorschriften en aanbevelingen van de elektriciteitsleverancier naleven
Algemene informatie	Gebruiks- en montagehandleiding meegeleverd

Veelgestelde vragen - XKM 2000 DA MIELE

Wat is de XKM 2000 DA-module?

De XKM 2000 DA is een communicatiemodule voor Miele afzuigkappen. Het maakt automatische bediening van de afzuigkap mogelijk op basis van de werkstatus van de kookplaat, via het elektriciteitsnet (Powerline).

Hoe installeer ik de XKM 2000 DA-module?

De module moet worden geïnstalleerd in de afzuigkap, motorzijde, door een gekwalificeerde elektricien. De installatie omvat het monteren van de module in de behuizing en het aansluiten op de besturingseenheid van de afzuigkap met de meegeleverde kabel. Volg beslist de montagehandleiding.

Hoe werkt de automatische modus?

Wanneer u een kookzone inschakelt, gaat het licht van de afzuigkap na enkele seconden aan, en start de motor na ongeveer 1 minuut. De afzuigkap past automatisch de afzuigstand aan op basis van het aantal geactiveerde zones en hun vermogensniveau.

Hoe schakelt u over naar handmatige modus?

Om over te schakelen naar handmatige modus, kunt u handmatig een afzuigstand op de afzuigkap selecteren, de afzuigkap handmatig uitschakelen of de vertraagde uitschakeling activeren. Zolang de automatische modus is uitgeschakeld, kunnen alle functies van de afzuigkap handmatig worden gebruikt.

Wat gebeurt er na het koken?

Na het uitschakelen van alle kookzones stopt de afzuigkap geleidelijk: van stand Intensief direct naar 3, dan van 3 naar 2 na 1 minuut, van 2 naar 1 na 2 minuten, dan stopt de ventilator na 2 minuten in stand 1, en het licht gaat 30 seconden later uit.

Wat is de detectie van vlees aanbraden?

De detectie van vlees aanbraden treedt op als u de kookplaat op het hoogste vermogensniveau inschakelt en vervolgens binnen 45 tot 90 seconden (5 minuten voor sommige kookplaten) verlaagt naar een lager niveau. De afzuigkap schakelt dan automatisch naar stand 3 gedurende 5 minuten en keert daarna terug naar de stand die wordt bepaald door de actieve zones.

Hoe keert u terug naar de automatische modus?

De afzuigkap keert terug naar de automatische modus in drie gevallen: als u na een handmatige standselectie gedurende 2 minuten geen aanpassingen doet; als de handmatige stand overeenkomt met de automatische stand; of als de afzuigkap en de kookplaat gedurende ten minste 20 seconden zijn uitgeschakeld (de automatische modus wordt opnieuw geactiveerd bij de volgende inschakeling van de kookplaat).

Wat zijn de afzuigniveaus en hoe worden ze geselecteerd?

Er zijn vier standen: 1, 2, 3 en Intensief. De selectie hangt af van het totale vermogensniveau van de kookplaat. Bijvoorbeeld, voor een kookplaat met 9 niveaus: stand 1 als ten minste één zone op 1 staat; stand 2 als de som van vermogens >=4 met ten minste één zone op 4; stand 3 als som >=15 (17 voor HighLight) met een zone op 6; Intensief als som >=25 met een zone op 9 of Booster.

Wat zijn de compatibiliteitsvoorwaarden?

De XKM 2000 DA-module is compatibel met Miele afzuigkappen. Voor communicatie moet de kookplaat zijn uitgerust met de XKM 2000 KM-module. Voor de kookplaten KM 549 en KM 554 is de XKM 2000 SV-module nodig. Raadpleeg de handleidingen van uw apparaten om de compatibiliteit te controleren.

Wat te doen bij communicatieproblemen?

Controleer of de modules correct zijn geïnstalleerd en of de kookplaat en afzuigkap compatibel zijn. De communicatie verloopt via het elektriciteitsnet; zorg ervoor dat de apparaten op hetzelfde netwerk zijn aangesloten. Raadpleeg de gebruiksaanwijzingen van de afzuigkap en de kookplaat voor meer details.

GEBRUIKSAANWIJZING XKM 2000 DA MIELE

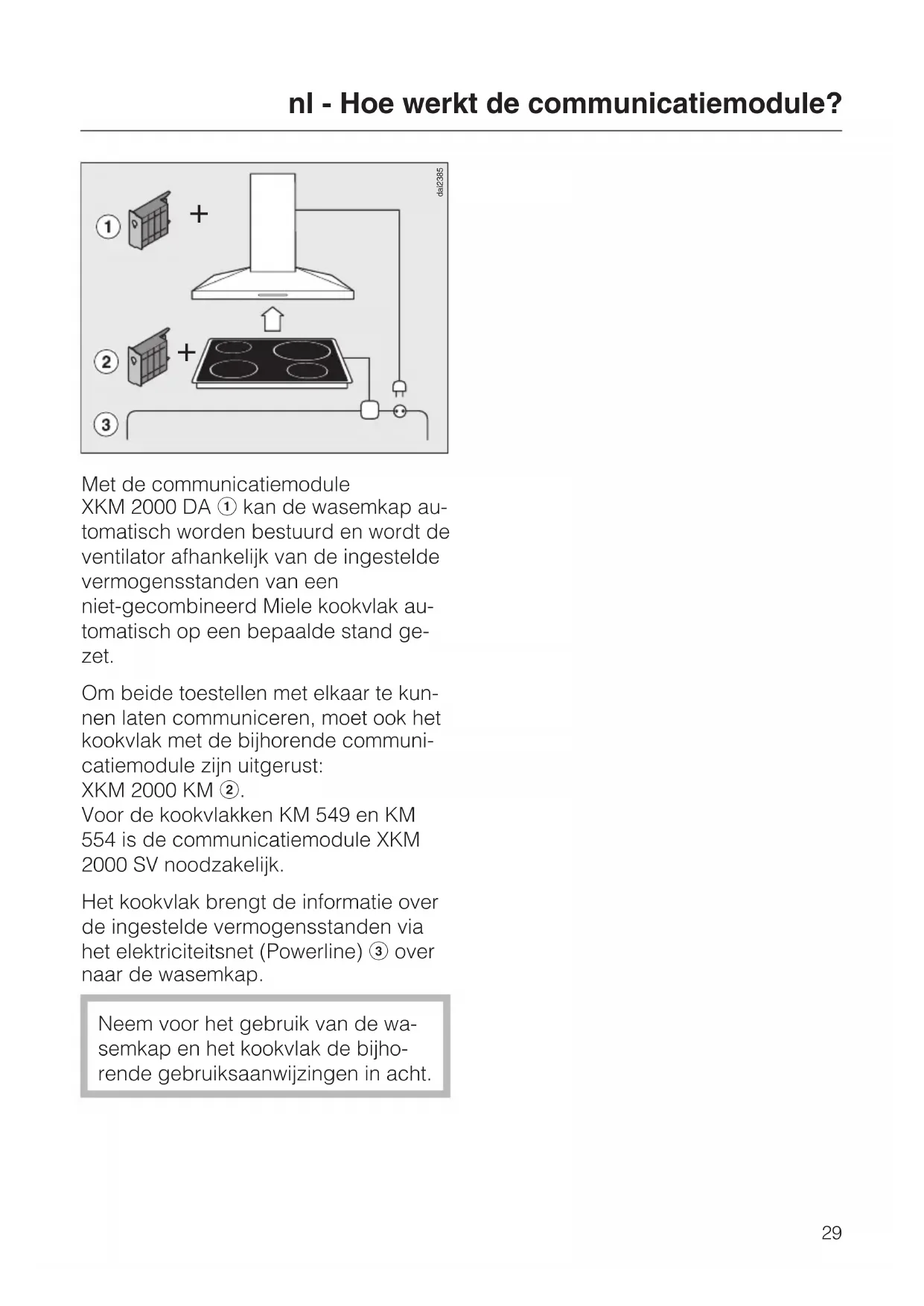

nl - Hoe werkt de communicatiemodule? 29

nl-Bediening 31

Koken met automatische besturing 31

Braadproces. 31

Reactietijd. 31

Na het koken 32

Handmatige bediening 32

Automatische besturing weein schakelen. 32

Toegewezen vermogensstunden 33

ru-OnncaHne pa60tbl 34

ru-3Kcnpnyatau 36

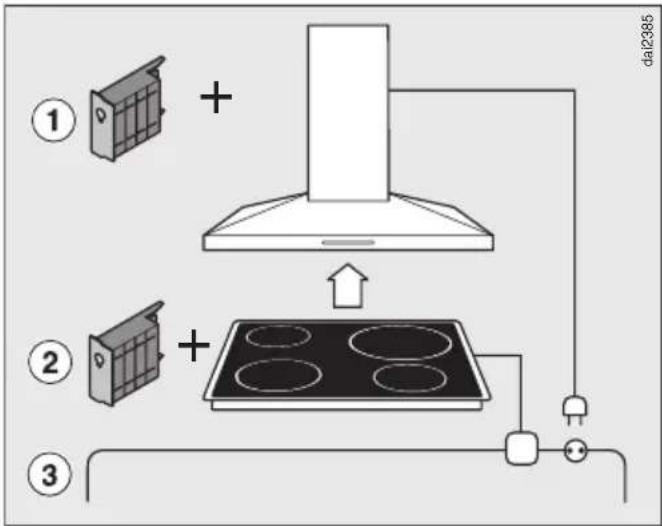

Met de communicatiemodule XKM 2000 DA ① kan de wasemkap automatisch worden bestuurd en wordt de ventilator afhankelijk van de ingestelde vermogensstanden van een Niet-gecombineerd Miele kookvlak automatisch op een bepaalde stand gezet.

Om beiden toestellen met elkaar te kunnen latent communiceren,要去 ook het kookvlak met de bijhorende communiciemodule zich uitgerust: XKM 2000 KM ② Voor de kookvlakken KM 549 en KM 554 is de communiciemodule XKM 2000 SVoodzakelijk.

Het kookvlak brengt de informatatie over de ingestelde vermogensstanden via het elektriciteitsnet (Powerline) ③ over maar de wasemkap.

Neem voor het gebruik van de wa-semkap en het kookvlak de bijhorende gebruiksaanwijzingen in acht.

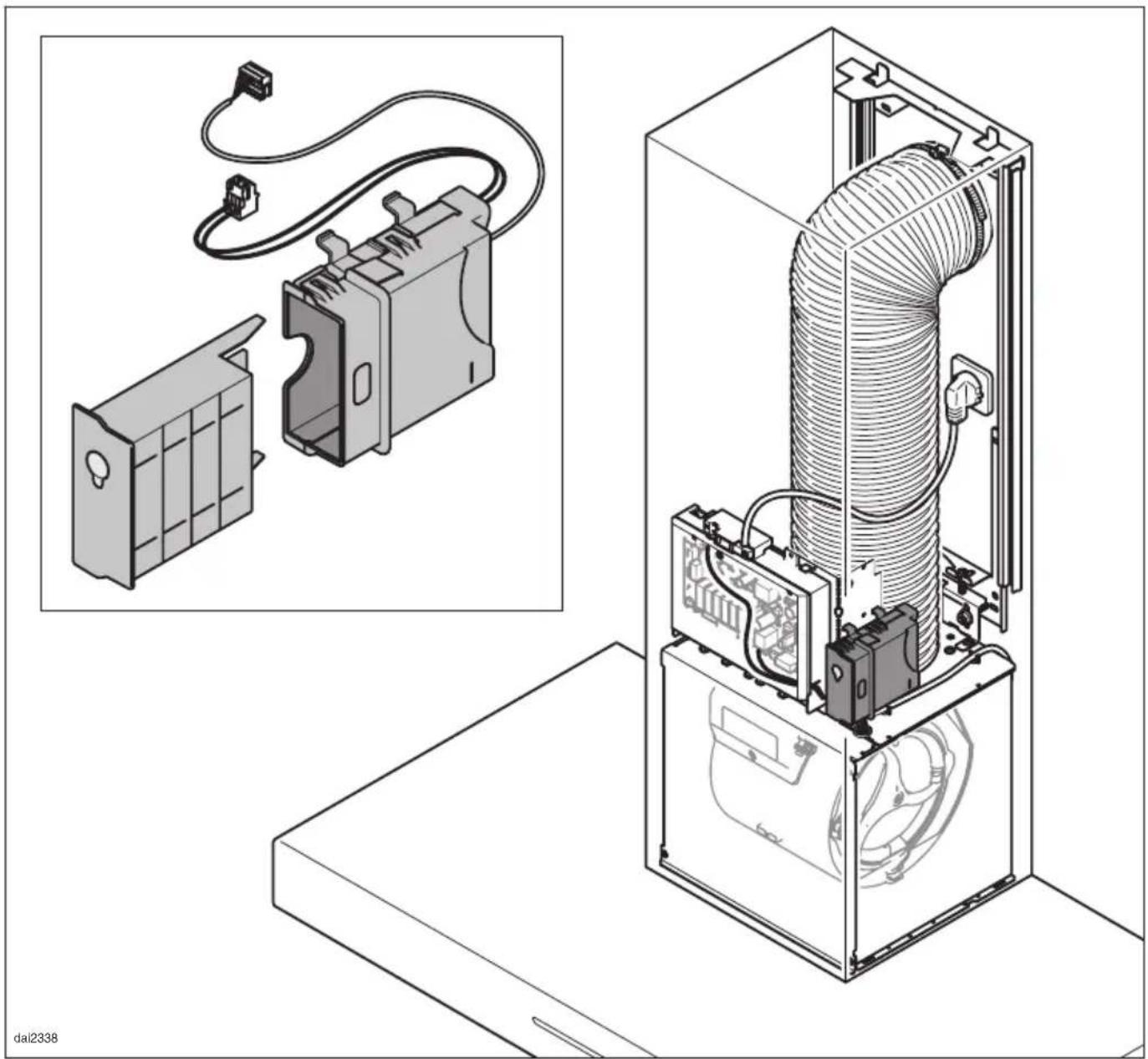

De communicatiemodule XKM 2000 DA wordt geleverd met een montagekoker waarin de module worden geschoven en een aansluitsnoer met stekker om de communicatiemodule aan te sluiten op de besturingseenheid van de wasemkap.

Het geheel worden in de wasemkap vlak bij de ventilator gemonteerd en aangesloten op de besturing van de wasemkap.

In de bijgevoegde montagehandleiding vindt umeer informatie over de montage en de elektrische aansluiting.

De communicatiemodule mag uitsluitend door een elektricien worden aangesloten. Hij is precies op de hoogte van de voorschriften die van toepassing�n en houdt zich waar strikt aan.

Koken met automatische besturing

Schakel op het kookvlak een kookzone in en stel die in op een bepaalde vermogensstand.

Na enkele seconden worden de verlichting van de wasemkap ingeschakeld.

Na ca. 1 minuut wordt ook de ventilator ingeschakeld. Die staat eerst heel even op stand "2" en worden verzolgens op stand "1" gezet.

Terwijl u aan het koken bent, worden de ventilator van de wasemkap afhankelijk van het aantal kookzones dat u gezruikt en de vermogensstand(en) die u instelt automatisch op een bepaalde stand gezet.

Wanneer u een hogere vermogensstand instelt op het kookvlak ofeer kookzones inschakelt, wordt de ventilator van de wasemkap automatisch op een hogere stand gezet.
Stelt u een lagere vermogensstand in op het kookvlak of schakelt u kookzonesuit, dan worden de stand van de ventilator automatisch aangepast.

De stand van de ventilator is afhankelijk van de som van de vermogensstanden van alle ingeschakelde kookzones (zie "Toegewezen vermogensstanden").

Braadproces

• De automatische besturing detecteert braadprocessen, doordatu dan een kookzone op de hoogste stand inschakelt en cervolgens na ca. 45 seconden tot 90 seconden (5 minutes) een lagere vermogensstand instelt.
  Dezeijdenden gelden voor inductie-kookvlakken (de afwijkende waarde tussen haakjes geldt voor highlight-kookvlakken).
  De ventilator van de wasemkap wordenervolgens geleidelijk aan op stand "3" gezet en blijft ca. 5 minutes in dezestand.
  De stand waarop de ventilator daarna wordt gezet is wee afhankelijk van het aantal gebruikte kookzones en de ingestelde vermogensstanden op het kookvlak.
• Indien gewenstkest und de ventilator handmatig eerder op een andere stand zetten.

Reactietijd

De wasemkap reageert met vertraging,\ omdat het instellen van een andere vermogensstand op het kookvlak Niet tot een onmiddelijkke af- of toename van kookdampen leidt.

De vertraging is ook toe te schrijven aan het feit dat het kookvlak de informatie met:tussenpozenaar de wa-semkap verzendt.

De reactie van de wasemkap volgt na enkele seconden of enkele minutes.

Na het koken

Wanneer u alle kookzones uitschakelt, wordt de wasemkap pas even later ookuitgeschakeld. Op die manier wordt de lucht in de keuken van overgebleven dampen en geurtjes gereinigd.
- Als de ventilator op stand "intensief" staat, worden die direct op stand "3" gezet.
- Staat de ventilator op stand "3", dan wordt die na ca. 1 minuut op stand "2" gezet.
- Als de ventilator op stand "2" staat, worden die na 2 minutes op stand "1" gezet.
- Na 2 minutes op stand "1" wordt de ventilator uitgeschakeld.
- Dertig seconden later worden de verlichting uitgeschakeld.

Handmatige bediening

Wilt u de wasemkap voor een bereiding handmatig bedieren, dan schakelt u de ventilator van de wasemkap in voordat u het kookvlak inschakelt.
Bent u aan het koken en wilt u de automatische besturing uitschakelen, dan=kunt u dit doeen door
- de ventilator handmatig op een andere stand te zetten.
- de wasemkap handmatig uit te scha-kelen.
- de nawerkfunctie "515" van de wa-semkap te activeren. Na afloop van de ingestelde nawerktijd worden de ventilator uitge

schakeld.

Deverlichtingblijftingschakeld.

Als de automatische besturing uitgeschakeld is,=kunt u alle functies van dewasemkap handmatig bedieren.

Automatische besturing一周 inschakelen

• De automatische besturing van de wasemkap worden de waseMKap wordt wee ingeschakeld wonneer -
• u de wasemkap ca. 2 minutes nicht bedient nadat u de ventilator van de wasemkap handmatig op een bepaalde stand hebt gezet.
• de door u ingestelde ventilatorstand overeenkomt met de stand die via de automatische besturing zou worden ingesteld.
• de ventilator van de wasemkap en het kookvlak minstens 20 secondenuitgeschakeld zich. De volgende keer dat u het kookvlak inschakelt is de automatische besturing waar ingeschakeld.

Toegewezen vermogensstanden

Afhankelijk van de ingestelde vermogensstanden op het kookvlak worden de ventilator van de wasemkap op een van de vier standen gezet.

De waarden gelden voor kookvlakken met drie, vier,vijf en zes kookzones.

Kookvlakken met kookzones met 9 vermogensstanden

• Ventilatorstand "1": Minstens 1 kookzone ingeschakeld, ten minste op vermogensstand "1".
• Ventilatorstand "2": Som van de vermogensstunden van alle ingeschakelde kookzones = minstens 4, waar bij 1 kookzone ten minste op vermogensstand "4" staat.
• Ventilatorstand "3": Som van de vermogensstunden van alle ingeschakelde kookzones = minstens 15 (17), waar bij 1 kookzone ten minste op vermogensstand "6" staat.
  Intensieve stand: Som van de vermogensstanden van alle ingeschakelde kookzones = minstens 25, waar bij 1 kookzone ten minste op vermogensstand "9" of de boosterstand staat.

(De afwijkende waarde tussen haakjes geldt voor highlight-kookvlakken.)

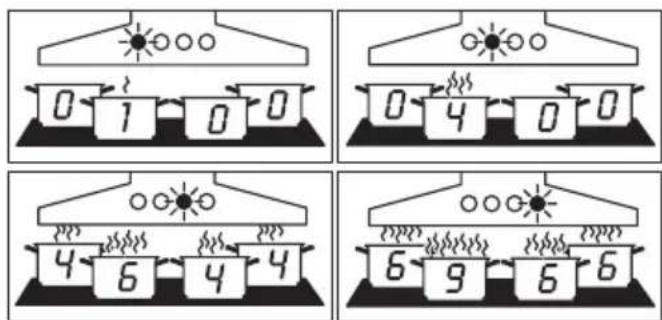

Voorbeelden voor de ventilatorstanden "1" tot "4"

Kookvlakken met kookzones met 12 vermogensstanden

Ventilatorstand "1":

Minstens een kookzone "1" inseschakeld, ten minste op vermogensstand "1".

Som van de vermogensstanden van alle ingeschakelde kookzones = minstens 5, waar bij 1 kookzone ten minste op vermogensstand "5" staat.

Ventilatorstand "3":

Som van de vermogensstanden van alle ingeschakelde kookzones = minstens 20 (23), waar bij 1 kookzone ten minste op vermogensstand "8" staat.

Intensieve stand:

Som van de vermogensstanden van alle ingeschakelde kookzones = minstens 32, waar bij 1 kookzone ten minste op vermogensstand "12" of de boosterstand staat.

(De afwijkende waarde tussen haakjes geldt voor highlight-kookvlakken.)

Voorbeelden voor de ventilatorstanden "1" tot "4"

Het automatisch instellen van de ventilatorstanden gebeurt met vertraging. Zie "Reactietijd".

KOMMyHnKaUHOHHbIM MOyIb
XKM 2000 DA ① NO3BOJAEr aBTOMaTINuYeCKoe ynpaBJIeHne KxOHHO BblTAKoB V 3aBNCIMOCTN OT pa6OyeRo COCTOHN He3aBNCMOB BapOCHON NaHeJI Miele.

KOMMyHnKaUaN OcUeCTBJIeTc npu YcNoBn, yTo BapOuHa nAHeIb TaKxE o6OpyIDoBaHa CBOIM

KOMMyHnKaUHOHHbIM MOyJEM XKM 2000 KM ②.

Дл панелен конфорok KM 549 n KM 554 Heo6xOdIm KOMMyHnKaZnoHHbIM MoDyIb XKM 2000 SV.

BapouhnaHnIb npeJaet B BbITaK Ky no cTeN 3JeKtpoNTaHn ③ INHOpMaunO CBOe pa6Oyem COCTOHN.

Pn 3KcnpyaatauBbITJKKN BapOCHIOHaJIIN PpHIMaHTe BO BHIMAHNE COOTBETCTBYUOUINE IHCTpyKUNI NO 3KcnpyaatauHa 3TN np6Opbl.

B komnneKT XKM 2000 DA BXoIIT KOMMyHnKaUHOHHbIM MOyJIb, a TaKKe MOHTaXHbIM 6OKC, B KOTOpbIM BCTaBJIeTcR MoYJIb, I COeINHITeJIbHbIM Ka-6eJIb C pa3BeMOM dJa IOdKJIIOHeHnK K 6JOky ynpabLeHnRA BbITaXKn.

KOMnJIeKT MOHTnpyETcB B BbITaJxke B paNoHe BeHTnIaTOpa N CoeDINHReTcR C 6IOKom ynpabLeHnBbITaXKn.
