Marca	Miele
Modello	XKM 2000 DA
Tipo di prodotto	Modulo di comunicazione per cappa aspirante
Dimensioni (stimate)	Altezza: 2,5 cm, Larghezza: 8 cm, Profondità: 12 cm
Peso (stimato)	0,2 kg
Alimentazione	Tramite rete elettrica (Powerline)
Connessione	Cavo con connettore per collegamento all'unità di comando della cappa
Compatibilità	Piani cottura Miele dotati del modulo XKM 2000 KM; per KM 549/554: XKM 2000 SV
Funzione principale	Comando automatico della cappa in base allo stato del piano cottura
Modalità automatica	La cappa si accende e regola l'aspirazione in base al numero di zone e alla potenza
Modalità manuale	Possibilità di comandare la cappa manualmente durante la cottura
Rilevamento della rosolatura della carne	Rilevato se la potenza passa dal livello massimo a un livello più basso in 45-90 secondi; la cappa passa alla velocità 3 per 5 min
Temporizzazione dopo cottura	Spegnimento progressivo della cappa e della luce dopo lo spegnimento delle zone di cottura
Livelli di aspirazione	4 velocità (1, 2, 3, Intensiva) selezionate in base alla potenza totale del piano
Montaggio	Nella cappa, lato motore; deve essere eseguito da un elettricista qualificato
Manutenzione	Nessuna manutenzione specifica richiesta
Sicurezza	Rispettare le prescrizioni nazionali e le raccomandazioni del distributore di elettricità
Informazioni generali	Istruzioni per l'uso e il montaggio fornite

Domande frequenti - XKM 2000 DA MIELE

Cos'è il modulo XKM 2000 DA?

Il XKM 2000 DA è un modulo di comunicazione per cappa aspirante Miele. Consente il comando automatico della cappa in base allo stato di funzionamento del piano cottura, tramite la rete elettrica (Powerline).

Come installare il modulo XKM 2000 DA?

Il modulo deve essere installato nella cappa, lato motore, da un elettricista qualificato. L'installazione comprende il montaggio del modulo nel suo alloggiamento e il collegamento all'unità di comando della cappa tramite il cavo fornito. Seguire scrupolosamente le istruzioni di montaggio.

Come funziona la modalità automatica?

Quando si accende una zona di cottura, la luce della cappa si attiva dopo alcuni secondi, quindi il motore si avvia dopo circa 1 minuto. La cappa regola automaticamente la velocità di aspirazione in base al numero di zone attivate e al loro livello di potenza.

Come passare alla modalità manuale?

Per passare alla modalità manuale, è possibile selezionare manualmente una velocità di aspirazione sulla cappa, spegnere manualmente la cappa o attivare lo spegnimento ritardato. Finché la modalità automatica è disattivata, tutte le funzioni della cappa possono essere utilizzate manualmente.

Cosa succede dopo la cottura?

Dopo aver spento tutte le zone di cottura, la cappa si spegne progressivamente: dalla velocità Intensiva passaggio immediato a 3, poi da 3 a 2 dopo 1 minuto, da 2 a 1 dopo 2 minuti, quindi arresto del ventilatore dopo 2 minuti alla velocità 1 e spegnimento della luce 30 secondi dopo.

Cos'è il rilevamento della rosolatura della carne?

Il rilevamento della rosolatura della carne si verifica se si accende il piano cottura al livello di potenza più alto, poi si riduce a un livello più basso entro 45-90 secondi (5 minuti per alcuni piani). La cappa passa automaticamente alla velocità 3 per 5 minuti, poi torna alla velocità determinata dalle zone attive.

Come tornare alla modalità automatica?

La cappa torna in modalità automatica in tre casi: se dopo una selezione manuale di velocità non si effettua alcuna regolazione per 2 minuti; se la velocità manuale corrisponde a quella automatica; o se la cappa e il piano cottura sono spenti per almeno 20 secondi (la modalità automatica si riattiva al successivo accensione del piano).

Quali sono i livelli di aspirazione e come vengono selezionati?

Ci sono quattro velocità: 1, 2, 3 e Intensiva. La selezione dipende dal livello di potenza totale del piano cottura. Ad esempio, per un piano con 9 livelli: velocità 1 se almeno una zona è su 1; velocità 2 se somma delle potenze >=4 con almeno una zona a 4; velocità 3 se somma >=15 (17 per HighLight) con una zona a 6; Intensiva se somma >=25 con una zona a 9 o Booster.

Quali sono le condizioni di compatibilità?

Il modulo XKM 2000 DA è compatibile con le cappe Miele. Per la comunicazione, il piano cottura deve essere dotato del modulo XKM 2000 KM. Per i piani KM 549 e KM 554 è necessario il modulo XKM 2000 SV. Consultare le istruzioni dei propri apparecchi per verificare la compatibilità.

Cosa fare in caso di problemi di comunicazione?

Verificare che i moduli siano installati correttamente e che il piano cottura e la cappa siano compatibili. La comunicazione avviene tramite la rete elettrica; assicurarsi che gli apparecchi siano sulla stessa rete. Consultare i manuali di istruzioni della cappa e del piano cottura per maggiori dettagli.

MANUALE UTENTE XKM 2000 DA MIELE

it - Descrizione delle funzioni 19

it - Uso 21

Cottura in modalità automatica 21

Arrostire 21

Tempo di reazione 21

A fine cottura 22

Comando manuale 22

Ripristino del funzionamento automatico 22

Livelli di potenza abbinati 23

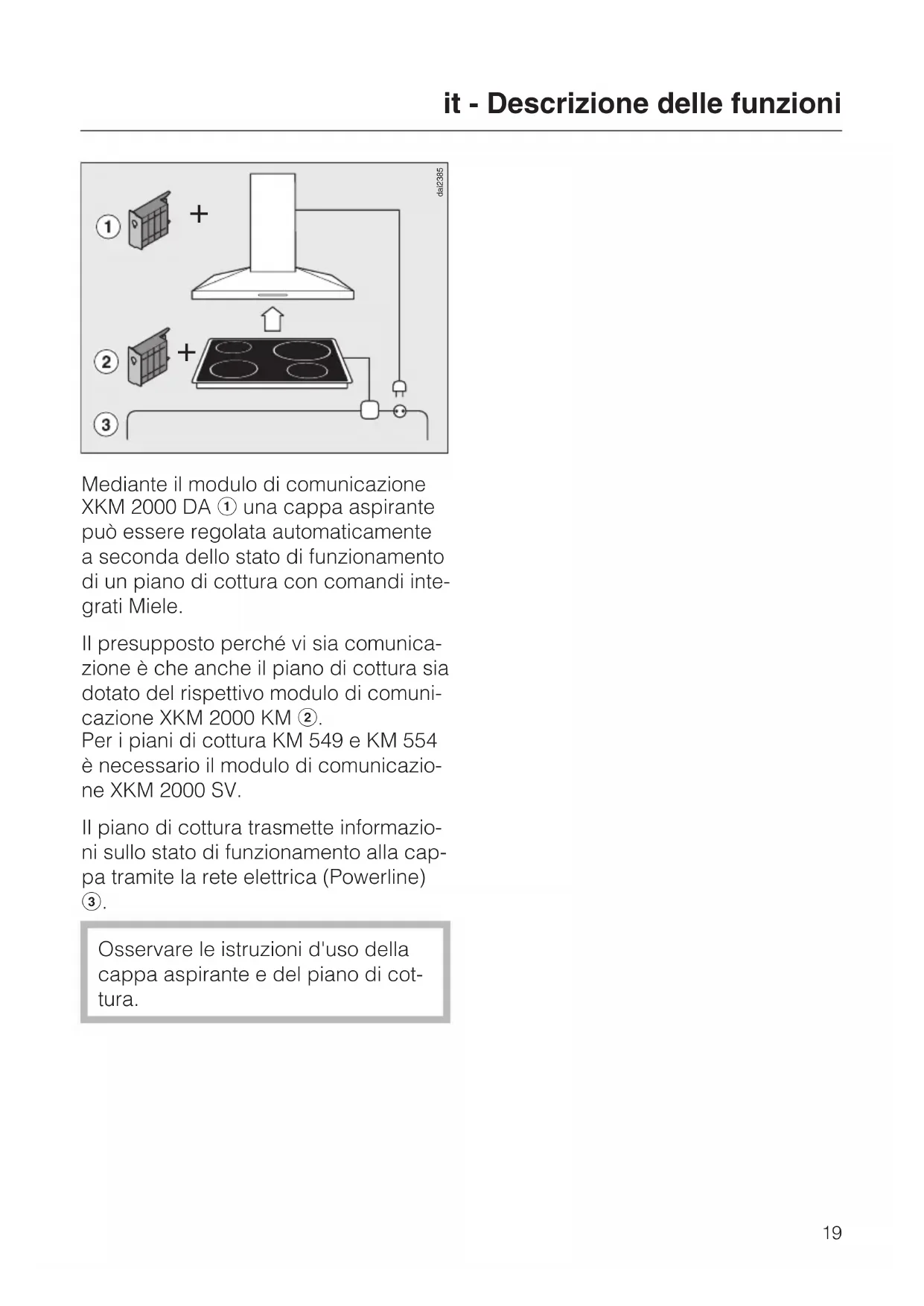

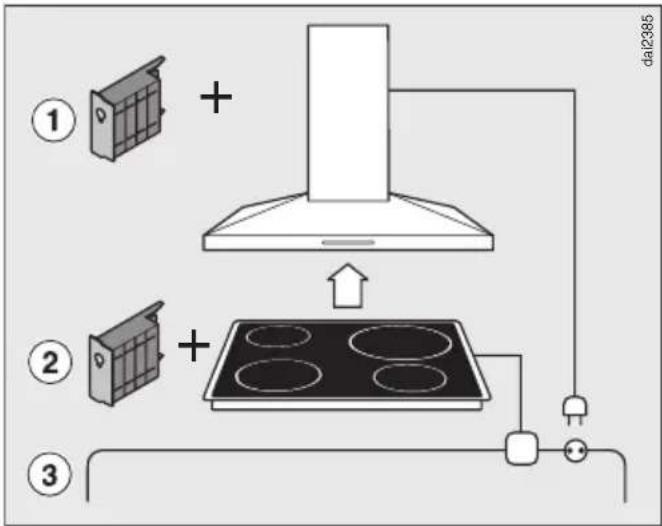

Mediante il modulo di comunicazione XKM 2000 DA ① una cappa aspirante cui possere regolata automaticamente a seconda dello stato di funzionamento di un piano di cottura con comandi integrati Miele.

Il presupposto perché vi sia comunica-zione è cheanche il piano di cottura siadotato del rispetto modulo di comunica-zione XKM 2000 KM ②

Per i piani di cottura KM 549 e KM 554 è necessario il modulo di comunazione XKM 2000 SV.

Il piano di cottura trasmette informazioni sullo stato di funzionamento alla cappa tramite la rete elettrica (Powerline) 3.

Osservare le istruzioni d'uso della cappa aspirante e del piano di cottura.

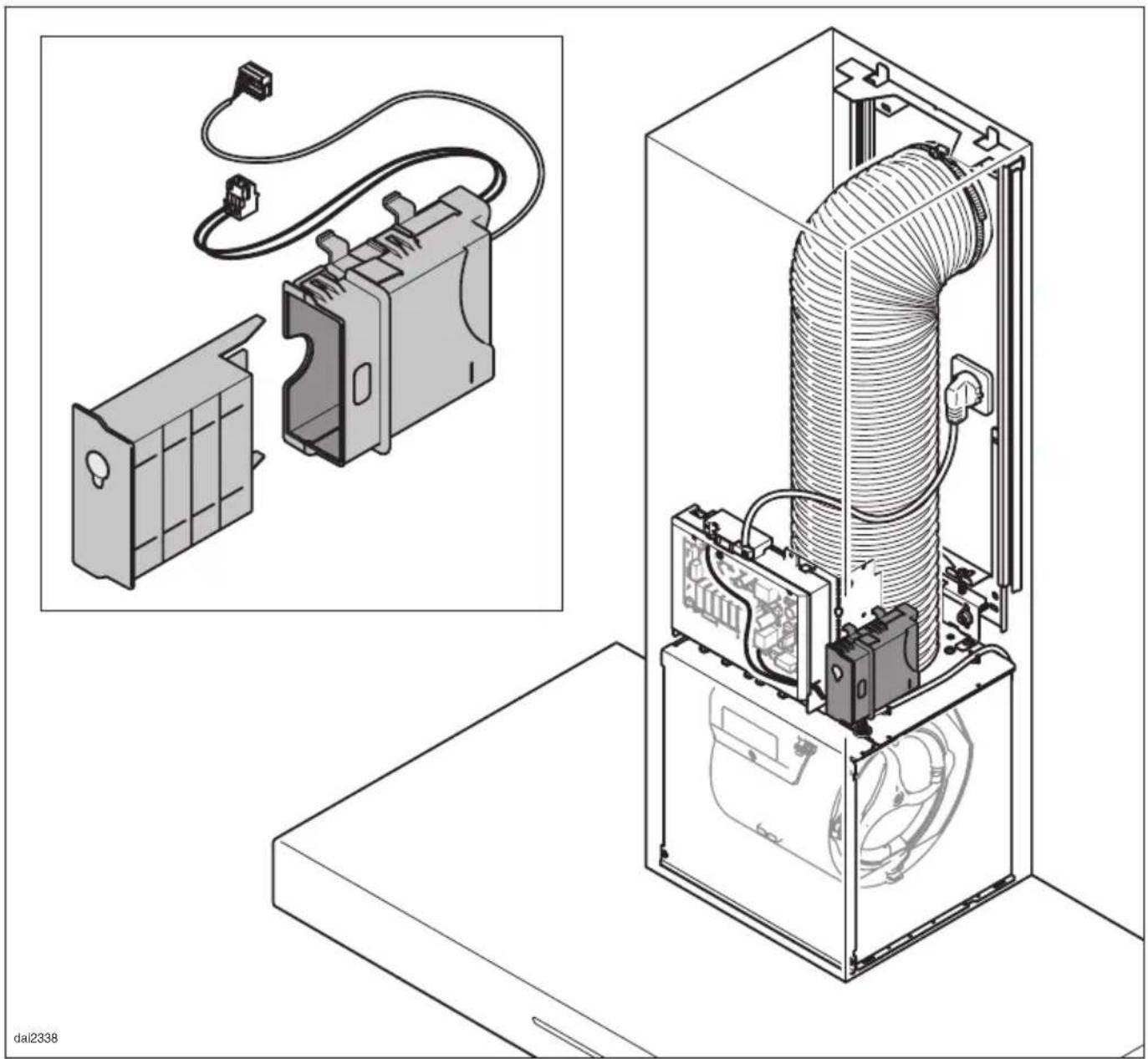

Il set XKM 2000 DA comprende il modulo di comunicazione, la scatola d'incasso per il modulo stesso e cavi e spine per la connessione con l'unità commando della cappa.

Il setiene montato in corrispondenza della ventola e collegato con i comandi della cappa.

Montaggio e allacciamento elettrico sono descritti nelle istruzioni di montaggio allegate.

Per l'allacciamento del modulo di comunicazione rivolgersi a un elettricista che sua conoscenza delle normative locali e delle normative supplementari emanate dall'azienda elettrica di zona e che effettui il lavoro conformmente.

Cottura in modalità automatica

Accendere una zona di cottura impostando un qualsiasi livello.

Dopo quale secondo si accende la luce della cappa.

Dopo ca. 1 minuto si attiva la ventola, prima brevamente al livello "2", poi subito al livello "1".

Durante la cottura la cappa aspirante regola la ventola a seconda del numero delle zone cottura attive e del relativivo livello di potenza.

■ Aumentando il livello di potenza del piano di cottura o attivando più zone di cottura,anche la cappa aumento a il proprio livello di potenza.
- Riducendo la potenza o spegnendo le zone di cottura,anche la cappa ridurà il livello.

Il livello di potenza della cappa verrà adeguato alla potenza totale del piano di cottura (v. "Livelli di potenza abbinati").

Arrostire

Un procedimento di arrostiturama viene rilevato se una zona di cottura è attivata alla massima potenza e il livello viene ridotto dato un lasso di tempo compreso tra 45 e 90 secondi (5 minuti).

I tempi sono indicativi per piani a induzione (valori tra parentesi, se differenti, valgono per piani di cottura Hilight).

La cappa aspirante viene impostata progressivement al livello "3" e rimane in quello stato per ca. 5 minuti.

In seguito il livello di potenza della ventola viene definito in base al numero di zone cottura attive e del livello di potenza impostato.
- Un diverso livello di potenza della ventola può essere impostato più prima.

Tempo di reazione

La cappa reagisce con un certo ridardo dato che la modifica del livello di potenza sul piano di cottura non determina immediatamente la generatione di più o meno fumane.

Il piano di cottura invia le informazioni alla cappa con determinati intervalli.
Anche quello cui poto determinare ritardi.

La cappa reagisce entro alcuni secondi oanche minuti.

A fine cottura

Disattivando tutte le zone cottura, la cappa aspirante si spegnerà solo successivement per eliminare agli odore e fumane residui.
- Dal livello "Intenso" la ventola passa immeditamente al livello "3".
- Attiva al livello "3", la potenza della ventola dopo 1 minuto passa al livello "2".
- Dal livello "2" après 2 minutes la potenza passa al livello "1".
- Dopo 2 minuti al livello "1" la ventola si spegne del tutto.
- Dopo altri 30 secondi si spegne anche la luce.

Comando manuale

Per gestire la cappa manualmente, accenderla prima di attivare il piano di cottura.
- Durante la cottura è possibile uscire dal funzionamento automatico se:
- si imposta manualmente un altro livello di potenza
- la cappa viene spenta manualmente
- si attiva il funzionamento supplementare "5x15" della cappa aspirante. La ventola si spegne trascorso il tempo supplementare desiderato. La luce rimane accesa.

Se ilsystema automatico è disattivato tutte le funzioni della cappa posso sono essere gestite manualmente.

Ripristino del funzionamento automatico

Il funzionamento automatico della cappa aspirante viene ripristinato se:
- dopo avee impostato manualmente un livello di potenza della cappa aspirante per ca. 2 minuti non si interviene
- il livello impostato corrisponde a quello automatico
- la ventola della cappa e il piano di cottura vengono spenti per almeno 20 secondi.
Al successivo uso, la cappa aspirante si avviare nuovamente in modalità automatica.

Livelli di potenza abbinati

I quattro livelli di potenza della cappa aspirante vengono scelti in base ai seguenti livelli di potenza del piano di cottura.

I valori si riferiscono a piani di cottura con tre, quattro, cinque e sei zone di cottura.

Piani di cottura con zone di cottura a 9 livelli di potenza

Livello ventola "1": almeno una zona di cottura è impostata al livello "1".
Livello ventola "2": potenza totale di tutte le zone di cottura attive = almeno 4, di cui almeno una zona impostata al livello "4".
Livello ventola "3": potenza totale di tutte le zone di cottura attive = almeno 15 (17), di cui almeno una zona impostata al livello "6".
Livello intenso: potenza totale di tutte le zone di cottura attive = almeno 25, di cui almeno una zona impostata al livello "9" o in modalità booster.

(i valori tra parentesi, se differenti, si riferiscono a piani di cottura Hilight)

Esempi per livelli di potenza della ventola "1" - "4"

Piani di cottura con zone di cottura a 12 livelli di potenza

Livello ventola "1": almeno una zona di cottura è impostata al livello "1".
Livello ventola "2": potenza totale di tutte le zone di cottura attive = almeno 5, di cui almeno una zona impostata al livello "5".
Livello ventola "3": potenza totale di tutte le zone di cotura attive = almeno 20 (23),di cui almeno una zona impostata al livello "8".
Livello intenso: potenza totale di tutte le zone di cot-tura attive = almeno 32, di cui almeno una zona impostata al livello "12" o in modalità booster.

(i valori tra parentesi, se differenti, si riferiscono a piani di cottura Hilight)

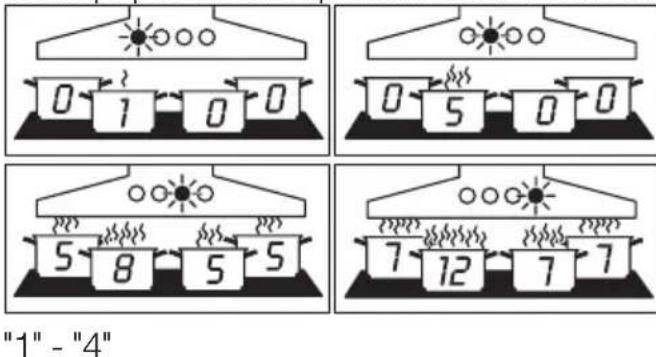

Esempi per livelli di potenza della ventola.

L'impostazione dei livelli di potenza della ventilola è ridardata, vedi "tempo di re-azione".
