MODE D'EMPLOI FFA 1504 LX FAGOR

• Consignes de sécurité

• Branchement électrique

• Avant de brancher votre appareil

• Protection de l’environnement

• Inversion du sens d’ouverture des portes ____________________ 04

22 // UUTTIILLIISSAATTIIOONN DDEE VVOOTTRREE AAPPPPAARREEIILL

• Utilisation de la partie réfrigérateur

• Utilisation de la partie congélateur ou conservateur (selon modèle) ___________________________________________ 05

• Sécurité alimentaire

• Problèmes de fonctionnement

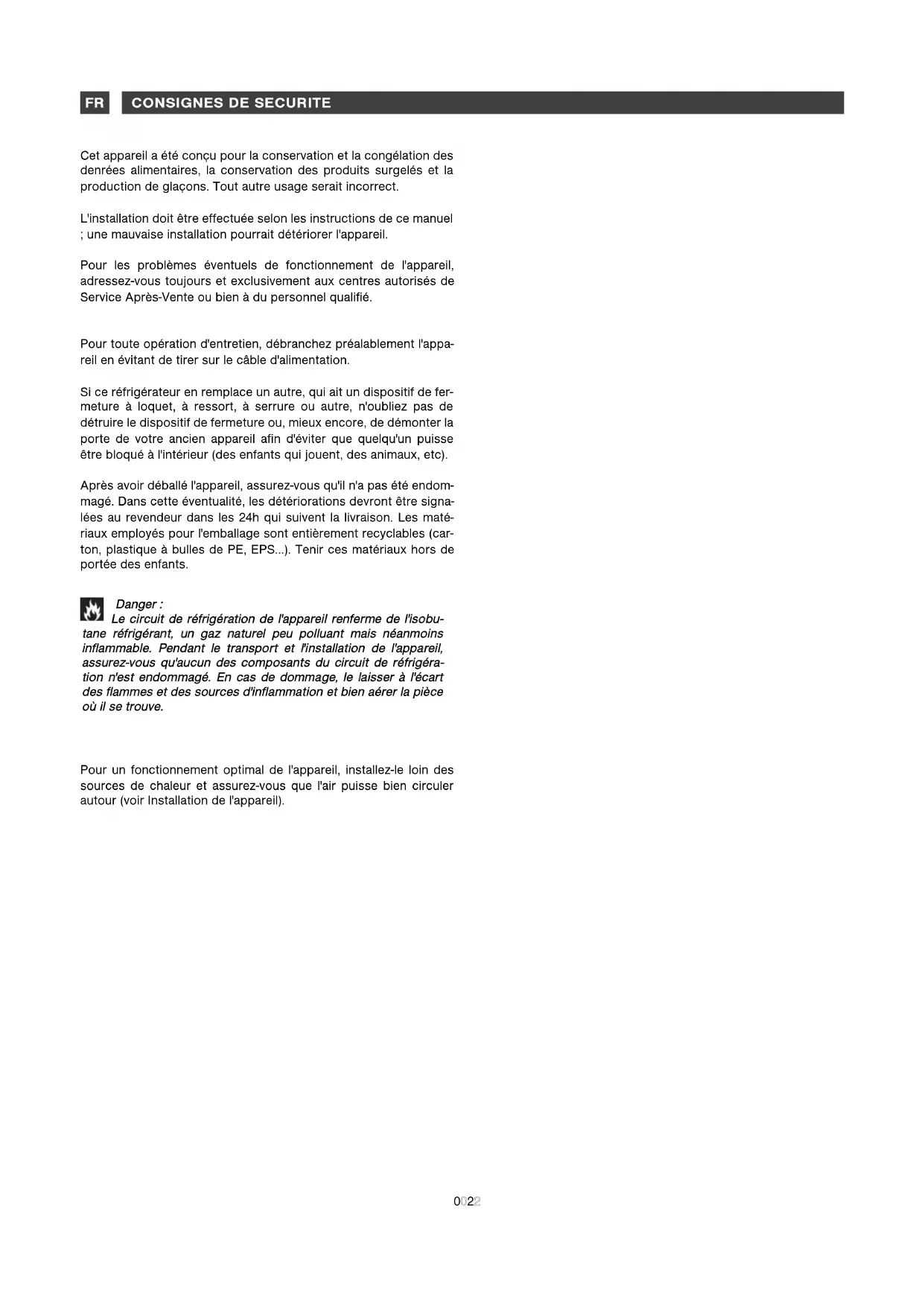

0011Cet appareil a été conçu pour la conservation et la congélation des denrées alimentaires, la conservation des produits surgelés et la production de glaçons. Tout autre usage serait incorrect. L'installation doit être effectuée selon les instructions de ce manuel ; une mauvaise installation pourrait détériorer l'appareil. Pour les problèmes éventuels de fonctionnement de l'appareil, adressez-vous toujours et exclusivement aux centres autorisés de Service Après-Vente ou bien à du personnel qualifié. Pour toute opération d'entretien, débranchez préalablement l'appa- reil en évitant de tirer sur le câble d'alimentation. Si ce réfrigérateur en remplace un autre, qui ait un dispositif de fer- meture à loquet, à ressort, à serrure ou autre, n'oubliez pas de détruire le dispositif de fermeture ou, mieux encore, de démonter la porte de votre ancien appareil afin d'éviter que quelqu'un puisse être bloqué à l'intérieur (des enfants qui jouent, des animaux, etc). Après avoir déballé l'appareil, assurez-vous qu'il n'a pas été endom- magé. Dans cette éventualité, les détériorations devront être signa- lées au revendeur dans les 24h qui suivent la livraison. Les maté- riaux employés pour l'emballage sont entièrement recyclables (car- ton, plastique à bulles de PE, EPS…). Tenir ces matériaux hors de portée des enfants. Pour un fonctionnement optimal de l'appareil, installez-le loin des sources de chaleur et assurez-vous que l'air puisse bien circuler autour (voir Installation de l'appareil). DDaannggeerr :: LLee cciirrccuuiitt ddee rrééffrriiggéérraattiioonn ddee ll''aappppaarreeiill rreennffeerrmmee ddee ll''iissoobbuu-- ttaannee rrééffrriiggéérraanntt,, uunn ggaazz nnaattuurreell ppeeuu ppoolllluuaanntt mmaaiiss nnééaannmmooiinnss iinnffllaammmmaabbllee.. PPeennddaanntt llee ttrraannssppoorrtt eett ll''iinnssttaallllaattiioonn ddee ll''aappppaarreeiill,, aassssuurreezz--vvoouuss qquu''aauuccuunn ddeess ccoommppoossaannttss dduu cciirrccuuiitt ddee rrééffrriiggéérraa-- ttiioonn nn''eesstt eennddoommmmaaggéé.. EEnn ccaass ddee ddoommmmaaggee,, llee llaaiisssseerr àà ll''ééccaarrtt ddeess ffllaammmmeess eett ddeess ssoouurrcceess dd''iinnffllaammmmaattiioonn eett bbiieenn aaéérreerr llaa ppiièèccee ooùù iill ssee ttrroouuvvee..

tttteennttiioonn :: AAvvaanntt ddee pprrooccééddeerr àà ll''iinnssttaallllaattiioonn,, lliisseezz aatttteennttiivveemmeenntt lleess ccoonnssiiggnneess ddee ssééccuurriittéé,, aaffiinn dd''éévviitteerr cceerrttaaiinnss iinnccoonnvvéénniieennttss.. Installez l'appareil dans une pièce sans humidité et bien aérée, loinde toute source de chaleur. Laissez une distance minimum de 10 cm entre le haut de l'appareil et un meuble au dessus. Si votreinstallation ne le permet pas, laissez 5 cm entre le haut de la carros-serie et tout autre meuble de cuisine fixé au mur, et un écart de 2,5cm de chaque côté de l'appareil.Si votre appareil doit être installé à côté d'un autre réfrigérateur oucongélateur, veillez à ne pas coller les deux appareils pour éviter laformation de condensation à l’extérieur.La classe climatique de votre réfrigérateur est indiquée sur la pla-que signalétique. Elle détermine le rang des températures ambian-tes pour lequel l'unité frigorifique est conçue, en garantissant le bonfonctionnement de l'appareil. Classe Températures ambiantes N 16° à 32° ST16° à 38° T16° à 43° BBRRAANNCCHHEEMMEENNTT EELLEECCTTRRIIQQUUEE Caractéristiques de la prise : 220-240V avec prise de terre.Evitez d'utiliser des adaptateurs ou des rallonges.Evitez que le câble soit en contact avec le compresseur.Evitez que le câble soit pris sous l'appareil.L'installation électrique de l'appareil est dotée d'une mise à la terre.Pour votre sécurité, connectez l'appareil à une prise de courantdotée d'une mise à la terre efficace (conformément aux normes envigueur sur la sécurité de l'installation électrique).Le constructeur décline toute responsabilité pour les dommagesqui auraient été causés par le manque de mise à la terre.

AAVVAANNTT DDEE BBRRAANNCCHHEERR

• Nettoyez l'intérieur du réfrigérateur à l'eau tiède additionnée debicarbonate. Rincez et séchez soigneusement.• Attendez 2 heures avant la mise en fonctionnement pour assurerla stabilisation des lubrifiants du moto-compresseur. RREECCYYCCLLAAGGEE Les matériaux d’emballage de cet appareil sont recyclables.Participez à leur recyclage et contribuez ainsi à la protection de l’en-vironnement en les déposant dans les conteneurs municipaux pré-vus à cet effet.Votre appareil contient également de nombreux matériaux recycla-bles. Il est donc marqué de ce logo afin de vous indiquer que lesappareils usagés ne doivent pas être mélangés avec d’autresdéchets. Le recyclage des appareils qu’organise votre fabricantsera ainsi réalisé dans les meilleures conditions, conformément à ladirective européenne 2002/96/CE sur les déchets d’équipementsélectriques et électroniques. Adressez vous à votre mairie ou àvotre revendeur pour connaître les points de collecte des appareilsusagés les plus proches de votre domicile.Nous vous remercions pour votre collaboration à la protection del’environnement.

Cet appareil ne contient pas, dans son circuit réfrigérant et sesmatières isolantes, de gaz réfrigérants nocifs à la couche d'ozone.Il ne doit pas être mis au rebut avec les ordures urbaines et la ferraille afin d'éviter d'endommager le circuit réfrigérant, plus par-ticulièrement à l'arrière de l'appareil. Contactez votre mairie afin devous renseigner sur la collecte de ce type d'appareils.0033ALLATION

• Penchez l'appareil légèrement en arrière et calez-le dans cette position.

• Dévissez l'axe de la charnière inférieure, puis retirez la porte. Démontez la charnière inférieure et remontez-la du côté opposé.

• Dévissez la charnière supérieure et remontez-la de l'autre côté.

• Retirez de la porte le guide plastique de l’axe de la charnière supé- rieure et enfoncez-le dans le trou opposé après avoir oté le cache que vous placerez dans le trou libéré.

• Emboitez la porte dans l'axe de la charnière supérieure et refer- mez-la.

• Insérer l'axe de la charnière inférieure et vissez-le solidement.

• Si votre appareil est équipé d'une poignée verticale, vous prendrez soin de la déplacer du côté opposé. Il est également possible de changer le sens de la porte du compar- timent conservateur :

• Entrouvrez la porte du compartiment .

• Dévissez le gond inférieur de la porte, et dégagez la porte.

• Dévissez l'accroche de la porte et remontez-la de l'autre côté.

• Déplacez le guide de l'axe supérieur de la porte dans le trou opposé.

• Emboitez la porte dans le guide et maintenez le tout en revissant le gond inférieur.

((sseelloonn mmooddèèllee)) Pour installer votre appareil sous un plan de travail, vous pourrez être amené à lui retirer son top. LL''aappppaarreeiill ddooiitt ttoouujjoouurrss êêttrree ddéébbrraanncchhéé lloorrssqquuee vvoouuss pprrooccééddeezz aauu rreettrraaiitt dduu ttoopp aammoovviibbllee..

• Retirez les deux vis situées à l’arrière du top.

• Dégagez le top en le soulevant par l’arrière et en le faisant légère- ment coulisser vers l’avant.

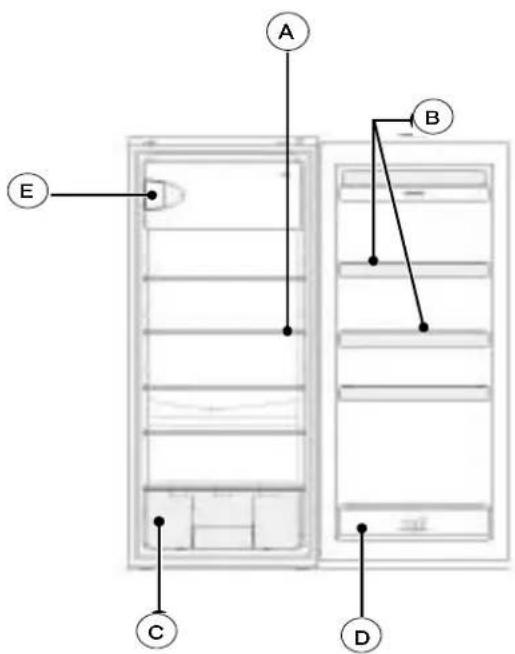

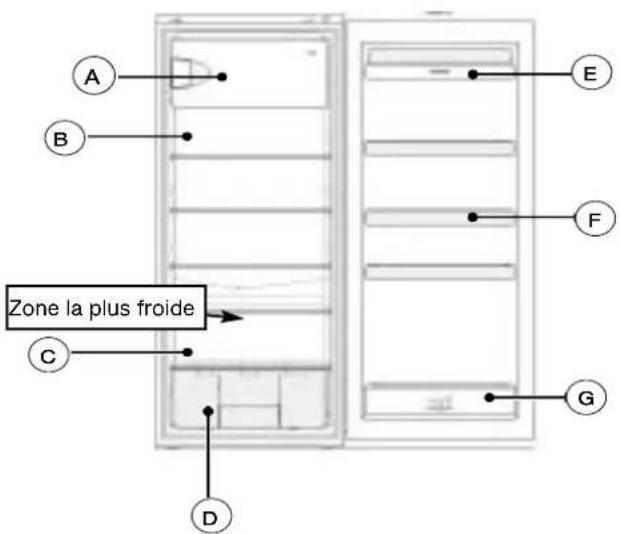

Compartiment , congélateur ou conservateur Thermostat Balconnet Bac à légumes Balconnet bouteilles L’appareil se compose de 2 compartiments : un compartiment infé- rieur pour la réfrigération et la conservation d’aliments frais et un compartiment supérieur pour la conservation d’aliments surgelés pour un maximum de 2 semaines

un compartiment supérieur pour la conservation d’aliments surgelés, la congélation d’aliments frais, ainsi que la fabrication de glaçons

((sseelloonn mmooddèèllee)) Les poignées se trouvent à l’intérieur du réfrigérateur. Montez les poignées sur les portes en les positionnant en face des trous correspondants puis fixez-les à l’aide des vis fournies comme indiqué sur le schéma ci-dessous. Une fois les poignées en place, insérez les cache vis fournis dans les emplacements prévus à cet effet.

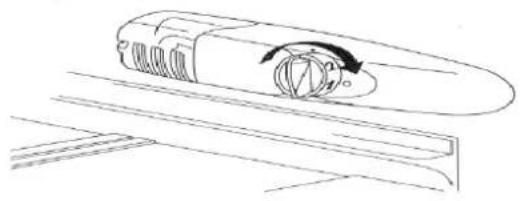

Le thermostat, situé dans le réfrigérateur règle la température. Pour le régler, vous devez tourner la molette qui se trouve à droite de la cuve. Sur la position 0, l'appareil est éteint. Nous vous conseillons de choisir une position moyenne : 2 ou 3.

• Ne mettez pas dans le réfrigérateur des aliments chauds ou des liquides non bouchés.

• N'introduisez JAMAIS de liquides volatiles, inflammables ou explosifs tels que dissolvants, alcools, acétone ou essence. Il y aurait un risque d'explosion.

• Il convient d'envelopper les viandes et les poissons pour éviter les odeurs.

• Laissez un espace suffisant entre les aliments pour permettre à l'air de bien circuler entre eux. De même, lors du rangement éviter de mettre les aliments en contact les uns avec les autres.

• Ne faites pas entrer les aliments en contact avec la paroi froide du fond du réfrigérateur. Les clayettes disposent pour cela d'une butée.

• La porte ne doit pas être laissée ouverte plus qu'il ne faut.

Ce compartiment permet de conserver des aliments surgelés, de congeler des produits frais et de fabriquer des glaçons. Ne congelez pas une trop grosse quantité d'aliments à la fois, plus vite l'aliment est congelé, plus il conservera ses qualités. De même, veillez à bien emballer vos aliments avant la congélation, afin qu'ils conservent toute leur saveur et ne gâtent pas les autres produits. La durée de conservation des aliments surgelés ou congelés dépend du type d'aliments. Reportez vous aux instructions sur les emballages. Ne placez pas de bouteilles ou de canettes dans le compartiment conservateur. Elles peuvent éclater lorsque leur contenu gèle. Les boissons à forte teneur en carbonate peuvent même exploser ! Ne conservez JAMAIS de limonade, jus de fruit, bière, vin, champagne, etc dans le compartiment conservateur- congélateur. Ce compartiment permet de conserver des aliments surgelés pen- dant un maximum de 2 semaines et de fabriquer des glaçons. 0055SSEECCUURRIITTEE AALLIIMMEENNTTAAIIRREE ((sseelloonn mmooddèèllee)) Explication signalétique de la zone la plus froide. Le symbole ci-contre indique l'emplacement de la zone la plus froide de votre réfrigérateur, dont la température est + 4°C. Vous y rangerez viandes, volailles, poissons, charcuteries, plats pré- parés, salades composées, préparations et pâtisseries à base d'oeufs ou de crème, pâtes fraîches, pâte à tarte, pizza/quiches, produits frais et fromages au lait cru, légumes prêts à l'emploi ven- dus sous sachet plastique et plus généralement, tout produit frais dont la date limite de consommation (DLC) est associée à une tem- pérature de conservation + 4° C. Indicat eur de température : Réglez votre thermostat Température correcte L'indicateur de température permet de contrôler le bon fonctionne- ment de votre réfrigérateur. L'indicateur présente la mention "OK" lorsque la zone la plus froide atteint une température moyenne de ± 4°C (4h après la mise en marche). Si la température est supérieure à + 4°C, l'indicateur reste noir. L'utilisateur doit alors faire baisser la température de son réfri- gérateur en réglant son thermostat. Conservation d’aliments surgelés ou congélation Produits laitiers, fromage Viandes, charcuterie, poissons Fruits et légumes Beurre et oeufs Condiments Boissons

GGDDEEGGIIVVRRAAGGEE LLee ssyyssttèèmmee ddee ddééggiivvrraaggee ddee vvoottrree rrééffrriiggéérraatteeuurr eesstt aauuttoommaattii-- qquuee.. LLaa ffaaccee aarrrriièèrree ddee ll''aappppaarreeiill ssee ccoouuvvrree ddee ggiivvrree lloorrssqquuee llee ccoomm-- pprreesssseeuurr ffoonnccttiioonnnnee eett ddééggiivvrree lloorrssqquuee ccee ddeerrnniieerr eesstt éétteeiinntt.. LLoorrssqquuee llee ggiivvrree ffoonndd,, ll''eeaauu ss''éévvaappoorree dd''eellllee mmêêmmee.. Le compartiment ou doit toujours être dégivré lorsque la couche de givre a atteint une épaisseur de 4mm environ. Dans tous les cas, ce compartiment doit être dégivré au moins 1 fois par an. Pour dégivrer, vous pouvez utiliser une raclette ou tout ustensile en plastique mais jamais un instrument métallique ou un appareil élec- trique. DDéébbrraanncchheezz vvoottrree rrééffrriiggéérraatteeuurr aavvaanntt ddee pprrooccééddeerr aauu ddééggiivvrraaggee..

• Emballez vos aliments congelés dans un sac congélation et tenez-les au frais.

• Laissez la porte ouverte et épongez au fur et à mesure de la fonte.

• Pour accélérer le processus de dégivrage, vous pouvez placer un récipient d'eau chaude dans le compartiment et fermer la porte.

• Une fois le dégivrage terminé, procédez au nettoyage de votre appareil.

NNEETTTTOOYYAAGGEE EETT EENNTTRREETTIIEENN

DDéébbrraanncchheezz vvoottrree rrééffrriiggéérraatteeuurr aavvaanntt ddee pprrooccééddeerr aauu nneett-- ttooyyaaggee.. Nous vous recommandons de procéder régulièrement au nettoyage et à la désinfection de votre appareil.

• Nettoyez l'intérieur à l'eau et au bicarbonate à l'aide d'une éponge ou d'une lavette, vous éviterez ainsi la formation de mauvaises odeurs.

• N'utilisez en aucun cas du dissolvant ou du détergent abrasif, car ils pourraient endommager l'intérieur de votre appareil. Ne mettez pas non plus les accessoires intérieurs au lave-vaisselle.

• Il est recommandé de passer un chiffon une fois par an sur le dos de l'appareil, car s'il est sale, le rendement du réfrigérateur diminue et la consommation augmente.

• Retirez la grille. L'ampoule se trouve derrière le panneau du ther- mostat.

• Retirez l'ampoule en la dévissant dans le sens contraire des aiguil- les d'une montre.

• Placez une nouvelle ampoule de même puissance que la précé- dente.

• Remettez la grille, rebranchez l'appareil et rallumez-le.

33 // ENTRETIEN COURANT DE VOTRE APPAREIL FRPPRROOBBLLEEMMEESS DDEE FFOONNCCTTIIOONNNNEEMMEENNTT Il existe des bruits qui sont tout à fait normaux dans un réfrigérateur :

• Le gaz réfrigérant peut produire un bouillonnement en circulant dans les circuits

• Le compresseur peut produire des ronronnements qui peuvent s'accentuer au démarrage

• Le "crac" produit par les dilatations et les contractions des matériaux utilisés

SSEERRVVIICCEE DD''AASSSSIISSTTAANNCCEE TTEECCHHNNIIQQUUEE

Si vous avez déjà réalisé les vérifications indiquées et que votre problème persiste, NE REALISEZ AUCUNE REPARATION VOUS- MEME. Mettez-vous en contact avec le Service d'Assistance Technique le plus proche. PPRROOBBLLEEMMEE SSOOLLUUTTIIOONN L'appareil ne fonctionne pas Vérifiez que la fiche est bien connectée, que le fusible n'a pas fondu ou que le disjoncteur n'a pas sauté. Le réfrigérateur vibre ou fait du bruit Vérifiez qu'il est bien à niveau. Réglez les pieds. Le réfrigérateur refroidit trop/pas assez Vérifiez la position du thermostat et réglez-le sur une température plus adéquate. L'ampoule du réfrigérateur ne s'allume pas Vérifiez l'ampoule et changez-la le cas échéant. Si le problème persiste, vérifiez que votre appareil soit bien branché Le compresseur ne redémarre pas après un changement de tem- pérature Cela est normal, le compresseur redémarre après un certain temps. Il y a de l'eau sur le sol ou les clayettes Le trou permettant l'évacuation des eaux de dégivrage doit être bouché. Débouchez-le à l'aide d'une aiguille à tricoter.

7733//2233,, 9933//6688,, 8899//333366,, 9966//5577,, 9922//3311,, 9944//6622Les éventuelles interventions sur votre appareil doivent être effectuées par un professionnel qualifié dépositaire de la marque. Lors de votre appel, mentionnez la référence complète de votre appareil (modèle, type, numéro de série) : ces renseignements figurent sur votre certificat de garantie et sur la plaque signalétique. PIECES D'ORIGINE : lors d'une intervention d'entretien, demandez l'utilisation exclusive de pièces détachées certifiées d'origine.
