GEBRUIKSAANWIJZING FFA 1504 LX FAGOR

• Veiligheidsvoorschriften

• Elektrische aansluiting

• Alvorens het apparaat aan te sluiten

• Beschrijving van het apparaat ______________________________ 04

• Omkeren van de openingsrichting van de deur _______________ 04

22 // GGEEBBRRUUIIKK VVAANN HHEETT AAPPPPAARRAAAATT

• Gebruik van de koelkast

• Gebruik van het vrieskastje of vriesvakje (naar gelang model) ______________________________________ 06

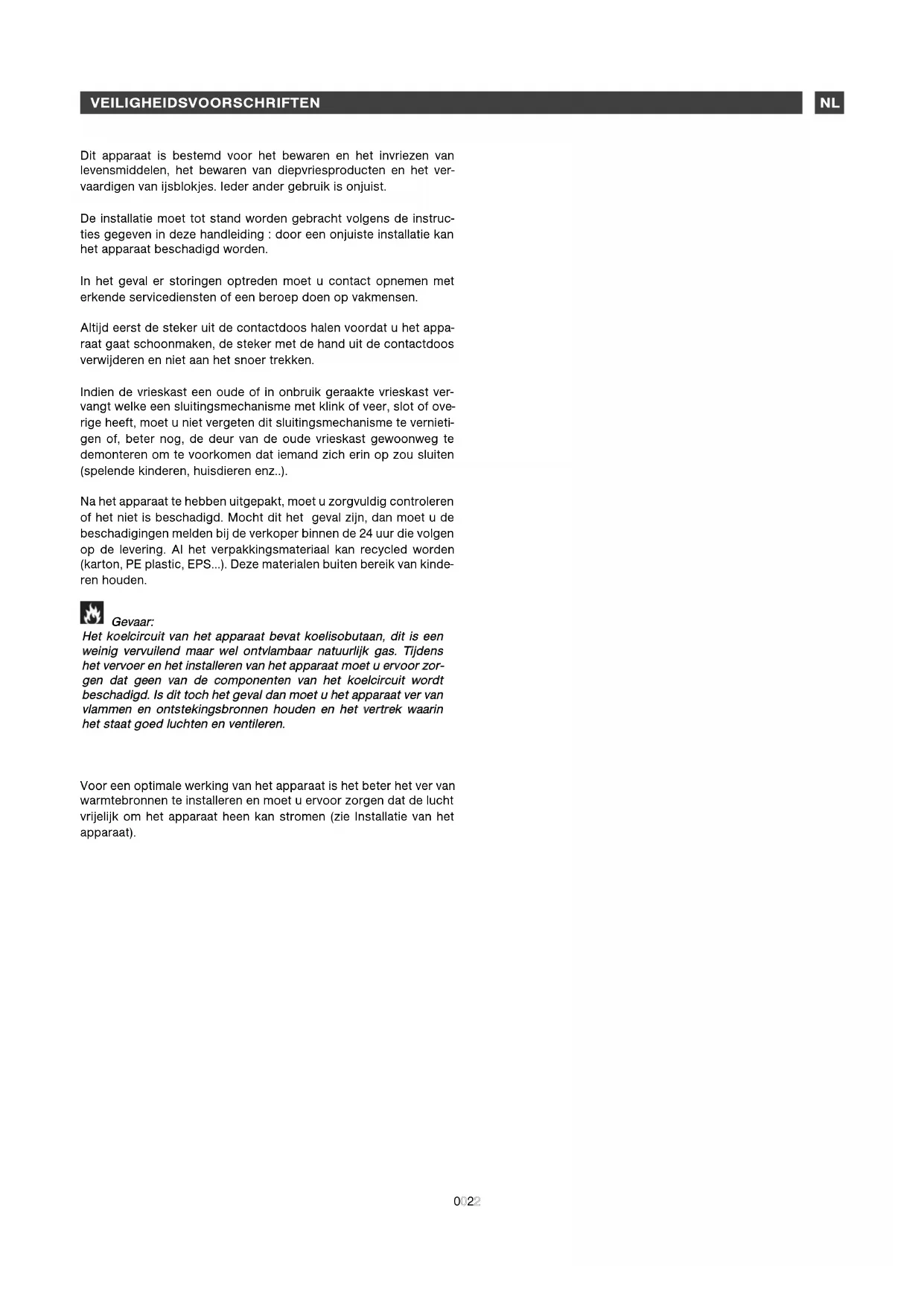

0011Dit apparaat is bestemd voor het bewaren en het invriezen van levensmiddelen, het bewaren van diepvriesproducten en het ver- vaardigen van ijsblokjes. Ieder ander gebruik is onjuist. De installatie moet tot stand worden gebracht volgens de instruc- ties gegeven in deze handleiding : door een onjuiste installatie kan het apparaat beschadigd worden. In het geval er storingen optreden moet u contact opnemen met erkende servicediensten of een beroep doen op vakmensen. Altijd eerst de steker uit de contactdoos halen voordat u het appa- raat gaat schoonmaken, de steker met de hand uit de contactdoos verwijderen en niet aan het snoer trekken. Indien de vrieskast een oude of in onbruik geraakte vrieskast ver- vangt welke een sluitingsmechanisme met klink of veer, slot of ove- rige heeft, moet u niet vergeten dit sluitingsmechanisme te vernieti- gen of, beter nog, de deur van de oude vrieskast gewoonweg te demonteren om te voorkomen dat iemand zich erin op zou sluiten (spelende kinderen, huisdieren enz..). Na het apparaat te hebben uitgepakt, moet u zorgvuldig controleren of het niet is beschadigd. Mocht dit het geval zijn, dan moet u de beschadigingen melden bij de verkoper binnen de 24 uur die volgen op de levering. Al het verpakkingsmateriaal kan recycled worden (karton, PE plastic, EPS...). Deze materialen buiten bereik van kinde- ren houden. Voor een optimale werking van het apparaat is het beter het ver van warmtebronnen te installeren en moet u ervoor zorgen dat de lucht vrijelijk om het apparaat heen kan stromen (zie Installatie van het apparaat). GGeevvaaaarr:: HHeett kkooeellcciirrccuuiitt vvaann hheett aappppaarraaaatt bbeevvaatt kkooeelliissoobbuuttaaaann,, ddiitt iiss eeeenn wweeiinniigg vveerrvvuuiilleenndd mmaaaarr wweell oonnttvvllaammbbaaaarr nnaattuuuurrlliijjkk ggaass.. TTiijjddeennss hheett vveerrvvooeerr eenn hheett iinnssttaalllleerreenn vvaann hheett aappppaarraaaatt mmooeett uu eerrvvoooorr zzoorr-- ggeenn ddaatt ggeeeenn vvaann ddee ccoommppoonneenntteenn vvaann hheett kkooeellcciirrccuuiitt wwoorrddtt bbeesscchhaaddiiggdd.. IIss ddiitt ttoocchh hheett ggeevvaall ddaann mmooeett uu hheett aappppaarraaaatt vveerr vvaann vvllaammmmeenn eenn oonnttsstteekkiinnggssbbrroonnnneenn hhoouuddeenn eenn hheett vveerrttrreekk wwaaaarriinn hheett ssttaaaatt ggooeedd lluucchhtteenn eenn vveennttiilleerreenn..

aannddaacchhtt:: VVoooorrddaatt uu hheett aappppaarraaaatt ggaaaatt iinnssttaalllleerreenn,, mmooeett uu ddee vveeiilliigghheeiiddssvvoooorr-- sscchhrriifftteenn aaaannddaacchhttiigg lleezzeenn oomm bbeeppaaaallddee pprroobblleemmeenn ttee vvoooorrkkoommeenn.. Het apparaat moet in een droog vertrek geïnstalleerd worden, veruit de buurt van een warmtebron. U moet tussen de bovenzijde vanhet apparaat en een mogelijk hangkastje of-meubel een ruimte vantenminste 10 cm open laten. Indien dit niet mogelijk is gezien deinrichting bij u thuis, moet u een ruimte van 5 cm open laten tussende bovenkant van de koelkast en overige keukenmeubels die tegende muur aan zijn bevestigd en een afstand van 2.5 cm aan beide zij-den van het apparaat. Als u het apparaat installeert naast een andere koel- of vrieskast,mag u beide apparaten niet tegen elkaar aan zetten om condensvor-ming aan de buitenzijde te voorkomen. De klimaatklasse van uw apparaat staat vermeld op het typeplaatje.Deze klasse bepaalt het bereik van omgevingstemperaturen waar-voor de koelunit ontworpen is en waarin de goede werking van hetapparaat verzekerd is. Klasse Omgevingstemperatuur N 16° tot 32° ST16° tot 38° T16° tot 43° EELLEEKKTTRRIISSCCHHEE AAAANNSSLLUUIITTIINNGG Eigenschappen van de contactdoos : 220-240V met aardaansluiting. Het is beter geen adaptors en verlengsnoeren te gebruiken. De kabel mag niet in contact met de compressor komen. Ervoor zorgen dat de kabel niet onder het apparaat komt vast te zit-ten. De elektrische installatie van het apparaat is voorzien van een aar-daansluiting. Veiligheidshalve moet het apparaat op een contact-doos met een werkzame aardaansluiting worden aangesloten (ove-reenkomstig de van kracht zijnde normen met betrekking tot elektri-sche installaties). De constructeur wijst iedere aansprakelijkheid van de hand watbetreft schade die voortvloeit uit het feit dat het apparaat niet op deaarde is aangesloten.

AALLVVOORREENNSS HHEETT AAPPPPAARRAAAATT AAAANN TTEE SSLLUUIITTEENN

• Maak de binnenkant van de koelkast schoon met lauw water metbicarbonaat. Afspoelen en zorgvuldig drogen. • 2 uur wachten voordat u de koelkast aanzet zodat de smeermid-delen van de moto-compressor zich kunnen stabiliseren RREECCYYCCLLIINNGG Het verpakkingsmateriaal van dit apparaat kan recycled worden.Draag uw steentje bij tot de milieubescherming en recyclingsmoge-lijkheden door het in de door de gemeente hiervoor neergezettecontainers af te voeren. Het apparaat bevat eveneens talrijke materialen die ook recycledkunnen worden. Om die reden is het voorzien van dit logo om u tevertellen dat oude apparaten niet mogen worden vermengd metander afval. Op deze manier komt de door de fabrikant georgani-seerde recycling zo goed mogelijk tot stand, overeenkomstig deEuropese richtlijn 2002/96/CE met betrekking tot afval van elektri-sche en elektronische uitrustingen. Neem contact op met de tech-nische dienst van uw woonplaats of de verkoper om de plaatsen teweten te komen waar u dit soort apparaten kunt afvoeren. Wij danken u voor uw medewerking en uw bijdrage tot de milieube-scherming.

11 // INSTALLATIE MMIILLIIEEUUBBEESSCCHHEERRMMIINNGG Het koelcircuit en het isolatiemateriaal van dit apparaat bevattengeen koelgassen die schadelijk voor de ozonlaag zijn. Het appa-raat mag niet worden afgevoerd met het huisvuil en oud ijzer, hier-door zou het koelcircuit beschadigd kunnen worden en met nameaan de achterzijde van het apparaat. Neem contact op met detechnische dienst van uw woonplaats om te weten te komen opwelke manier dit soort apparaten moet worden afgevoerd. 0033BBEESSCCHHRRIIJJVVIINNGG VVAANN HHEETT AAPPPPAARRAAAATT ((nnaaaarr ggeellaanngg mmooddeell))

• Hel het apparaat iest naar achteren over en zet er een stut onder zodat het in deze stand blijft staan. .

• Schroef de spil van het onderste scharnier los en haal dan de deur uit het apparaat en monteer deze opnieuw aan de andere kant.

• Schoef het bovenste scharnier los en monteer het aan de andere kant.

• Haal de plastic geleiding van de spil van het bovenste scharnier uit de deur en schuif hem in de opening aan de andere kant na het afdekplaatje van deze opening te hebben verwijderd, u moet dit afdekplaatje nu plaatsen op de opening waaruit u zojuist de gelei- ding hebt gehaald.

• Zet de deur op de spil van het bovenste scharnier en doe hem dicht.

• Breng de spil van het onderste scharnier op zijn plaats aan en schroef hem stevig vast.

• Indien uw apparaat is voorzien van een verticaal handvat, moet u dit handvat ook naar de andere zijde toe verplaatsen. Men kan eveneens de openingsrichting van de deur van het vries- vakje omzetten :

• Zet de deur van het vakje iets open.

• Schroef het onderste scharnier van de deur los en haal de deur eruit.

• Schroef het haakje van de deur los en monteer het terug aan de andere kant.

• Plaats de geleiding van de bovenste spil van de deur in de opening aan de andere kant.

• Schuif de deur op de spil en houd hem in deze stand terwijl u het onderste scharnier weer vastschroeft.

• Verwijder de twee schroeven aan de achterzijde van de boven- plaat.

• Haal de bovenplaat van de koelkast af door hem aan de achter- kant iets op te tillen en dan voorzichtig naar voren te schuiven.

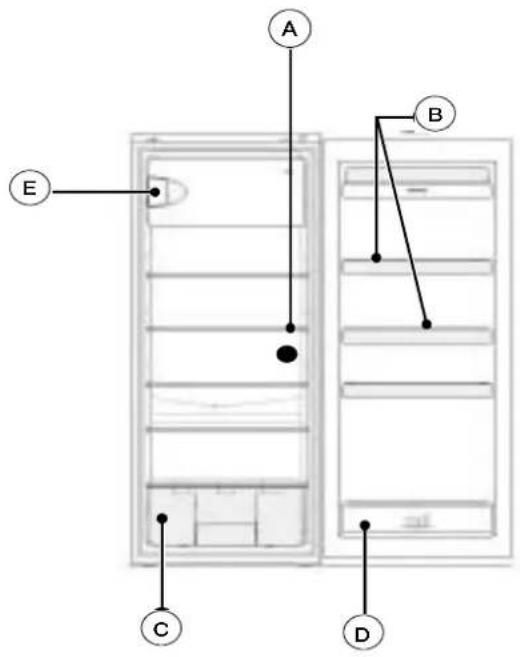

Vrieskast of vriesvakje Thermostaat Rekjes Groentebak Flessenrekje Het apparaat is samengesteld uit 2 compartimenten : het onderste compartiment is de koelkast waarin levensmiddelen koel gehouden worden en het bovenste compartiment is bestemd voor het bewaren van diepvries producten voor een maximale tijdsduur van 2 weken

is bestemd voor het bewaren van diepvries producten, het invriezen van verse producten en het vervaardigen van ijsblokjes.

((nnaaaarr ggeellaanngg mmooddeell)) De handvaten zijn aan de binnenzijde van de koelkast aangebracht. De handvaten op de deuren monteren door ze tegenover de gaten te plaatsen en zet ze vervolgens vast met de meegeleverde schroe- ven volgens het hieronder staande schema. Als de handvaten op hun plaats zijn aangebracht, moet u de meegeleverde schroefafdek- plaatjes op de hiervoor voorziene plaatsen aanbrengen.

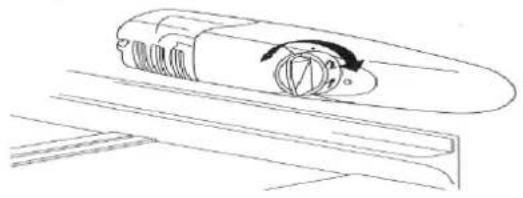

De thermostaat die in de koelkast is aangebracht, regelt de tempe- ratuur. Om deze temperatuur bij te stellen moet u aan het knopje draaien dat rechts van de kuip is aangebracht. Op stand 0 staat het apparaat uit. Wij raden u aan een middelkoele stand in te stellen : 2 of 3.

• Zet nooit nog warme voedingsmiddelen of vloeistoffen zonder de dop op de fles in de koelkast.

• Zet NOOIT vluchtige, ontvlambare of explosieve vloeistoffen zoals oplosmiddelen, alcohol, aceton of benzine in de koelkast. Hierdoor zou ontploffingsgevaar kunnen ontstaan.

• Vlees en vis moet in folie opgeborgen worden om nare luchtjes te voorkomen.

• Laat tussen de verschillende voedingsmiddelen een kleine ruimte open zodat de lucht er goed tussen door kan stromen. Zorg ervoor bij het indelen van de koelkast dat de verschillende voedingsmidde- len niet met elkaar in contact kunnen komen.

• De voedingsmiddelen in de koelkast niet tegen de koude achter- wand van de koelkast aan zetten. Hiervoor zijn de rekjes trouwens voorzien van aanslag.

• De deur niet langer dan strikt nodig open laten staan.

In dit vakje kunnen diepvries producten worden bewaard, kan men verse producten invriezen en kan men ijsblokjes maken. Vries nooit een te grote hoeveelheid producten tegelijk in, hoe snel- ler het product wordt ingevroren, zowel te beter zal het zijn kwalitei- ten behouden. U moet er eveneens voor zorgen dat de producten naar behoren worden ingepakt voordat u ze invriest zodat hun smaak behouden blijft en zij niet de andere producten in de vries- kast kunnen aantasten. De bewaartijd van ingevroren of diepvries producten hangt af van het soort product. Zie hiervoor de instructies op de verpakking. Leg nooit flessen of blikjes in het vrieskastje of het vriesvakje, zij zouden kunnen springen als hun inhoud bevriest. Drankjes met een hoog carbonaat gehalte kunnen zelfs ontploffen ! NOOIT limonade, vruch- tensap, bier, wijn, champagne enz.. in de vrieskast, het vriesvakje opbergen. In dit vakje kunt u diepvries producten voor een maximale tijdsduur van 2 weken bewaren en ijsblokjes maken. 0055VVOOEEDDIINNGGSSVVEEIILLIIGGHHEEIIDD ((nnaaaarr ggeellaanngg mmooddeell)) Symbolische uitleg van de koudste zone. Dit symbool geeft aan waar de koudste zone van de koelkast zich bevindt, dat wil zeggen de zone waarin de temperatuur + 4°C bedraagt. Op deze plaats moet u de volgende producten opbergen : vlees, vleeswaren, gevogelte, vis, kant- en klaargerechten, samengestelde salades, bereidingen en gebak op basis van eieren of room, verse pasta, taartbodems, pizza/quiches, verse producten en verse kaas plus groente klaar voor gebruik verpakt in plastic zakjes en in alge- meen alle verse producten waarvan de uiterste gebruiksdatum afhangt van de een bewaartemperatuur + 4° C.

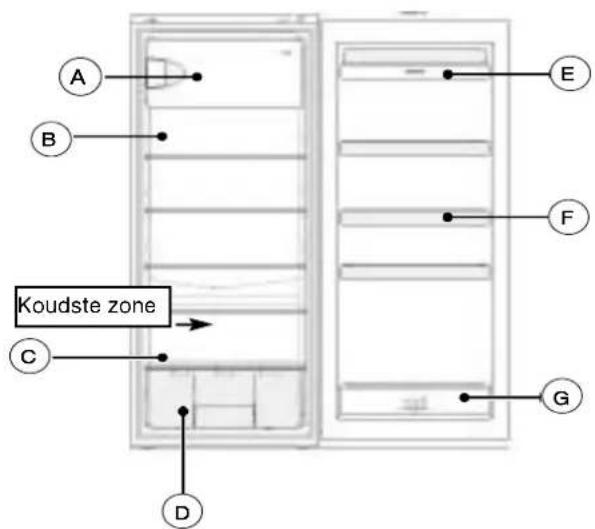

emperatuurverklikker: Thermostaat bijstellen Temperatuur ok De temperatuurverklikker maakt het mogelijk te controleren of de koelkast naar behoren werkt. De verklikker geeft “OK” aan als de koudste zone een gemiddelde temperatuur van ± 4°C heeft bereikt (4 uur na de inwerkingstelling). Als de temperatuur boven de + 4°C komt, wordt de verklikker zwart. De gebruiker moet dan de temperatuur in de koelkast laten zakken door de thermostaat bij te stellen. Bewaren van diepvries of ingevroren producten Zuivelwaren, kaas Vlees, vleeswaren, vis Fruit en groente Drank, boter en eieren Kruiden Drankjes

• Wikkel de diepvries- of ingevroren producten in een thermostas en leg deze op een koele plaats.

• Laat de deur open staan en verwijder het water naar gelang het smelt met een spons.

• Om het ontdooien te versnellen, kunt u een bakje met warm water in het vakje plaatsen en de deur sluiten.

• Als de koelkast is ontdooid, moet u hem schoonmaken.

• Maak de binnenzijde schoon met water en bicarbonaat met behulp van een spons of een doekje om te voorkomen dat er nare luchtjes blijven hangen.

• U mag in geen geval een oplosmiddel of een schurend schoon- maakmiddel gebruiken, deze zouden de binnenzijde van de koel- kast kunnen beschadigen. De verschillende toebehoren van de koelkast mogen niet in de vaatwasser worden gereinigd.

• Het is aangeraden één keer per jaar met een doek de achterzijde van het apparaat schoon te maken. Als deze zijde vuil is, zal het prestatievermogen van de koelkast achteruit gaan en het energie- verbruik worden opgevoerd.

• Verwijder het rooster. De gloeilamp bevindt zich achter het plaatje van de thermostaat.

• De gloeilamp verwijderen door hem los te schroeven tegen de klok in.

• Een nieuwe gloeilamp van hetzelfde vermogen op zijn plaats brengen.

• Het rooster terugmonteren, de steker in de contactdoos steken en het apparaat aanzetten.

Tijdens de werking maakt de koelkast verschillende geluiden, deze zijn normaal :

• Het koelgas kan borrelen als het door de leidingen stroomt.

• De compressor kan ronken, vaak iets harder bij het opstarten.

• De gebruikte materialen kunnen “kraken” bij het uitzetten of krimpen. TTEECCHHNNIISSCCHHEE SSEERRVVIICCEEDDIIEENNSSTT Indien u alle hierboven staande controles hebt uitgevoerd en de storing niet is verdwenen, MAG U NIET ZELF GAAN SLEUTELEN AAN DE KOELKAST. Neem contact op met de Technische Servicedienst bij u in de buurt. PPRROOBBLLEEEEMM OOPPLLOOSSSSIINNGG Het appara3at werkt niet Controleer of de steker wel naar behoren in de contactdoos is gestoken, of de zekering niet is doorgeslagen en of de lastscha- kelaar niet is doorgeslagen. De koelkast trilt of maakt geluid Controleer of de koelkast wel waterpas staat. Stel de poten bij De koelkast wordt niet/ niet voldoende koud Controleer de stand van de thermostaat en zet hem op de juiste temperatuur. Het gloeilampje van de koelkast brandt niet Controleer het gloeilampje en vervang het in het voorkomende geval. Als de storing niet verdwijnt, moet u kijken of het apparaat wel naar behoren is aangesloten. De compressor wil niet meer opstarten na een temperatuurwijzi- ging Dit is normaal, de compressor start pas na een bepaalde tijd weer op. Er staat water op de grond of op de rekjes Het gaatje waardoor het ontdooiingswater wordt afgevoerd is waarschijnlijk verstopt. Dit gaatje ontstoppen met een breinaald.

DDIITT AAPPPPAARRAAAATT VVOOLLDDOOEETT AAAANN DDEE CCEEEE RRIICCHHTTLLIIJJNNEENN 7733//2233,, 9933//6688,, 8899//333366,, 9966//5577,, 9922//3311,, 9944//6622De mogelijke ingrepen op uw apparaat moeten worden verricht door door het merk erkende vakmensen. Als u deze mensen belt moet u de volledige referentie van het apparaat aangeven (model, type, serienummer) : deze inlichtingen staan ver- meld op het garantiecertificaat en het typeplaatje OORSPRONKELIJKE ONDERDELEN : eis bij een onderhoudsbeurt altijd dat er oor spronkelijke vervangingsdelen worden gebruikt.
