BEDIENUNGSANLEITUNG FFA 1504 LX FAGOR

• Sicherheitsanweisungen 02

1 / INSTALLATION DES KÜHLSCHRANKS

Stromanschluss 03
Vor dem Anschluss des Gerats 03
Umweltschutz 03
Recycling 03
- Beschreibung des Kühlschranks 04
- Änderung der Öffnungsrichtung 04

2 / GEBRAUCH DES KÜHLSCHRANKS

• Gebrauch des Kuhlfachs 05
• Gebrauch des Gefrierfachs * oder Tiefkuhlfachs (entsprechend Modell) 06
  Lebensmittelsicherheit 06

3 / LAUFENDE INSTANDHALTUNG DES KÜHLSCHRANKS

Abtaung 07
Reinigung 07
Gluhbirnenwechse 07

4/BESONDEREHINWEISE,STORUNGEN

• Betriebsanomalien 08

5/KUNDENDIENST 09

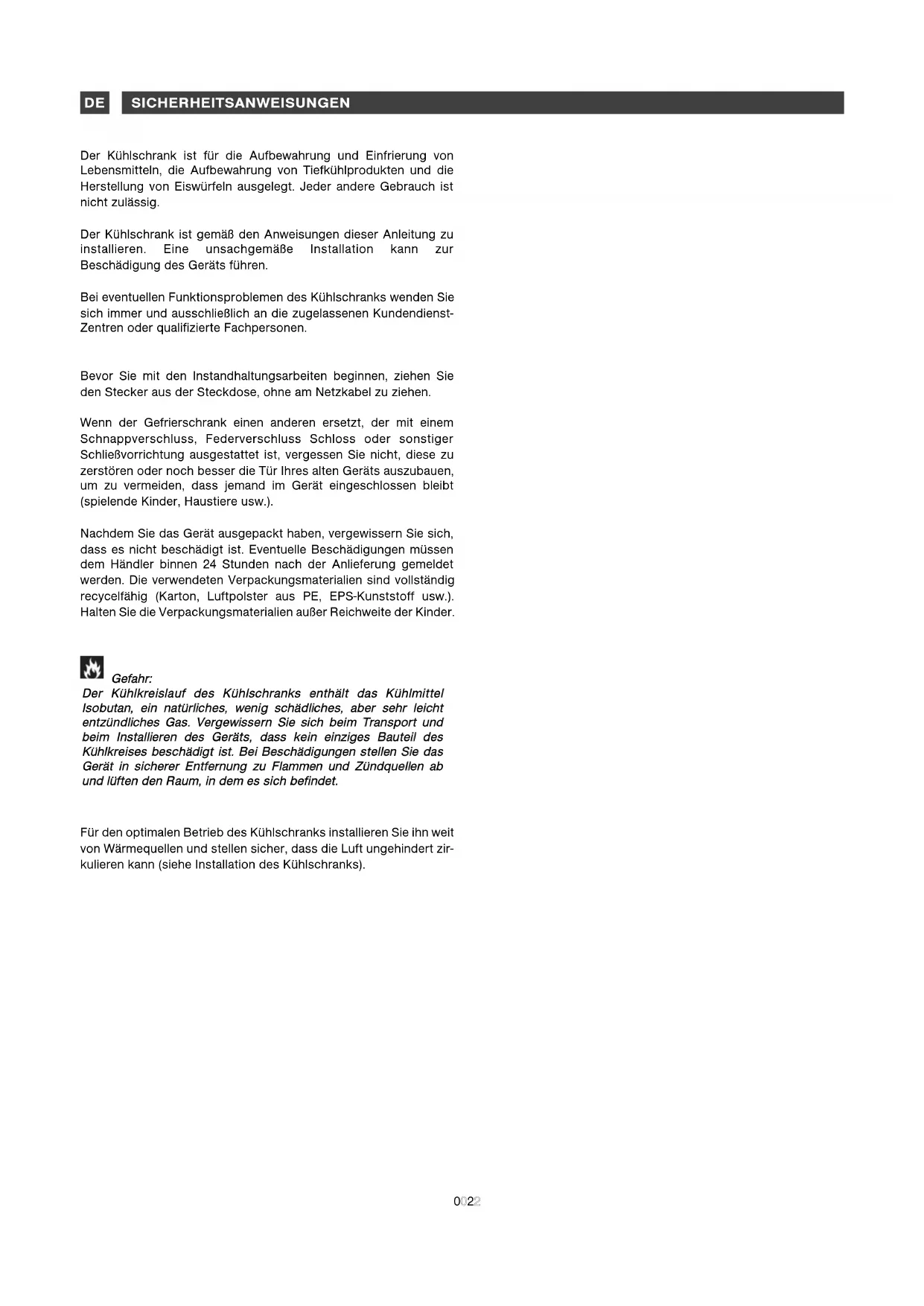

Der Kühlschrank ist für die Aufbewährung und Einfrierung von Lebensmitteln, die Aufbewährung von Tiefkuhlprodukten und die Herstellung von Eiswürfeln ausgelegt. jeder andere Gebrauch ist nicht zulässig.

Der Kühlschrank ist gemäß den Anweisungen dieser Anleitung zu installieren. Eine unsachgemäß Installation kann zur Beschädigung des Geräts führen.

Bei eventuellen Funktionsproblemen des Kühlschranks wenden Sie sich immer und ausschließlich an die zugelassenen Kundendienst-Zentren oder qualifizierte Fachpersonen.

Bevor Sie mit den Instandhaltungsarbeiten beginnen, ziehen Sie den Stecker aus der Steckdose, ohne am Netzkabel zu ziehen.

Wenn der Gefrierschrank einen anderen ersetzt, der mit einem Schnappverschluss, Federverschluss Schloss oder sonstiger Schliebovrichtung ausgestattet ist, vergessen Sie nicht, diese zu zerstoren oder noch better die Tur Ihres alten Geräts auszubauen, um zu vermeiden, dass jeder im Gerät eingeschlossen bleibt (spielende Kinder, Haustiere usw.).

Nachdem Sie das Gerät ausgepackt haben, vergewissern Sie sich, dass es nicht beschädigt ist. Eventuelle Beschädigungen mussen dem Handler binnen 24 Stunden nach der Anlieferung gemeldet werden. Die verwendeten Verpackungsmaterialien sind vollständig recyclelfähig (Karton, Luftpolster aus PE, EPS-Kunststoff usw.). Halten Sie die Verpackungsmaterialien außer Reichweite der Kinder.

Gefahr:

Der Kuhlkreislauf des Kuhlschranks enthalt das Kuhlmittel Isobutan, ein natürliches, weniger schädliches, aber sehr leicht entzündliches Gas. Vergewissern Sie sich beim Transport und beim Installieren des Gerats, dass kein einziges Bauteil des Kuhlkreises beschädigt ist. Bei Beschädigungen stellen Sie das Gerät in sicherer Entfernung zu Flammen und Zündquellen ab und luften den Raum, in dem es sich befindet.

Für den optimalen Betrieb des Kühlschranks installieren Sieihnweit von Wärmequellen und stellen sich, dass die Luft ungehindert zirkulieren kann (siehe Installation des Kühlschranks).

Achtung :

Bevor Sie mit der Installation beginnen, lessen Sie aufmerksam die Sicherheitsanweisungen, um bestimmte Unannehmlichkeiten zu vermeiden.

Stellen Sie das Gerät in einem feuchtigkeitsfreiem, gut belufteten Raum welt von Wärmequellen auf. Lassen Sie einen Abstand von mindestens 10 cm zwischen dem Oberteil des Kühlschranks und einem darüber liegenden Möbelelement. Ist ein solcher Abstand nicht möglich, lessen Sie 5 cm Abstand zwischen dem Oberteil und einem wandbefestigten Kühenelement und einen Abstand von 2,5 cm von beiden Seiten des Kühlschranks.

Soll das Gerät neben einem anderen Kühlschrank oder Gefrierschrank aufgestellt werden, achten Sie darauf, dass die beiden Geräte nicht zu dichtnbeneinander stehen, um eine Kondensation nach außen zu vermeiden.

Die Kuhlklasse des Kühlschranks steht auf dem Typenschild. Sie gibt den Raumtemperaturbereich an, für den die Kühleinheit ausgelegt ist, um einen einwandfrei Betrieb des Geräts zu gewährleisten.

Klasse

N

ST

T

Raumtemperatur

16^ bis 32^

1

16^ bis 43^

STROMANSCHLUS

Steckdose: 220-240 V mit Schutzerde

Vermeiden Sie Adapter und Verlängerungen.

Vermeiden Sie eine Berührung des Kabel mit dem Verdichter.

Vermeiden Sie ein Klemmen des Kabels unter dem Gerät.

Die elektrische Einrichtung des Gerats umfasst eine Erdung. Zu ihrer Sicherheit schlieben Sie den Kuhlschrank an eine Steckdose mit wirsamer Erdung an (gemäß den gultigen Normen betreffend die Sicherheit elektrischer Geräte).

Der Hersteller übernimmt keine Haftung für Schäden, die auf eine fehlende Erdung zurückgehen

VOR DEM ANSCHLUSS

• Reinigen Sie die Innenflächen des Kühlschranks mit lauwarmem Wasser und Bikarbonat. Spulen Sie sie und trocknen sie sorgfällig ab.

• Warten Sie 2 Stunden, bevor Sie den Kühlschrank in Betrieb halten, damit sich die Schmierstoffe des Motorverdichters stabilisieren können.

UMWELTSCHUTZ

Der Kuhlkreislauf und die Isolierstoffe des Geräts enthalten keine für die Ozonschicht schädlichen Kühlgase. Der Kühlschrankarf nicht zusammen mit städtischen Abfall und Altschrott entsorgt werden, um Beschädigungen des Kuhlkreises besonders auf der Rückseite des Geräts zu vermeiden. Informieren Sie sich bei den zuständigen Behörden über die Einsammlung dieser Art von Geräten.

RECYCLING

Die Verpackungsmaterialien des Kühlschranks sind wiederverwertbar. Beteiligigen Sie sich am Recycling und tragen zum Umweltschutz bei, indem Sieihn in den darauf vorgesehenen Sammeltonnen ihrer Gemeinde entsorgen.

6^ bis 38^

Das Gerat enthalt bereits zahlreiche recyclefähige Werkstoffe. Es wurde davon mit diesen Logo versehen, damit Sie wissen, dass alte Geräte getrennt entsorgt werden müssen. Das vom Hersteller betriebene Recycling der Geräte erfolgt darauf unter besten Bedingungen und entsprechend der europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte. Wenden Sie sich an die zuständigen Behörden oder an ihren Handlör, die Sie über die Ihr dem Wohnort am nachsten liegenden Altgeräte-Sammelstellen informieren können.

Wir danken Ihnen für ihre Teilnahme am Umweltschutz.

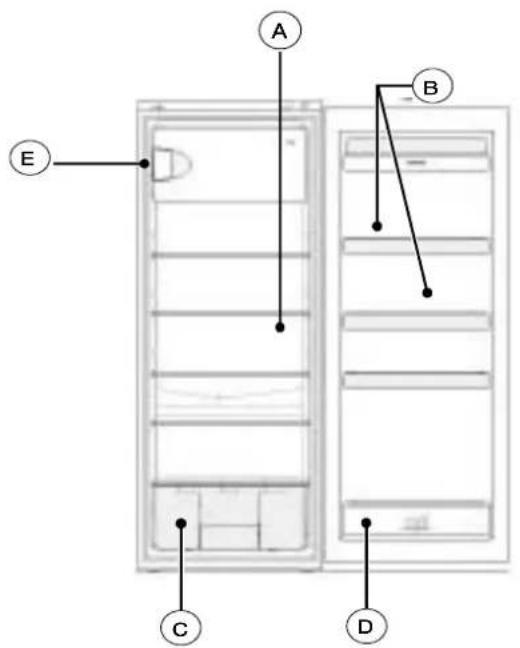

BESCHREIBUNG DES KÜHLSCHRANKS (entsprechend Modell)

Temperaturregler

Innentürbehälter

Gemüsefach

Flaschenfach

Gefrierfach **** oder Tiefk hlfach **

Der Kuhlschrank umfasst 2 Facher: ein unteres Kuhlfach zum Kühlen und Aufbewahren frischer Lebensmittel und ein oberes Tiefkuhlfach * * zum Aufbewahren von Tiefkuhlprodukten während maximal 2 Wochen od er ein oberes Gefrierfach * * * * zum Aufbewahren von Tiefkuhlprodukten, Einfrieren frischer Lebensmittel und Herstellen von Eiswürfeln.

ÄNDERUNG DER ÖFFNUNGSRICHTUNG

Esbesteht dieMoglichkeit,dieOeffnungsrichtungderTurzandern:

Ziehen Sie immer den Stecker aus der Steckdose, bevor Sie Offnungsrichtungändern.

• Neigen Sie den Kühlschrank möglich nach hinten und blockieren in dieser Position.
• Schrauben Sie den unteren Scharnierbolzen los und entfern den Tur. Entfern den Sie das untere Scharnier und setzen es auf der gegenüberliegenden Seite ein.
• Schrauben Sie das obere Scharnier los und setzen es auf der gegenüberliegenden Seite ein.
• Ziehen Sie die Kunststoffführung des oberen Scharnierbolzens aus der Tür heraus und stecken sie in das Loch auf der gegenüberliegenden Seite, nach dem Sie die Abdeckung entfernt und diese in das frei gewordene Loch eingesetzt haben.
• Stecken Sie die Tur in den Bolzen des oberen Scharniers und schreiben sie.
• Setzen Sie den unteren Scharnierbolzen ein undziehen gut an.
• Besitz der Kühlschrank einen vertikalen Griff, achen Sie darauf, dass Sieihn auf der entgegenegasetzen Seite anbringen.

Es besteht entsprechendie Mochigkeit, die Öffnungsrichtung der Aufbewahrungsfachtur zuändern:

• Öffnen Sie die Tur des Fachs halb.
• Schrauben Sie dieunte Turangel los und entfernen die Tur.
• Schrauben Sie die Türhalterung los und setzen sie auf der anderen Seite ein.
• Setzen Sie die Führung des oberen Turbolzens in das gegenüberliegenden Loch ein.
• Stecken Sie die Tur auf die Führung und halten sie fest, während Sie dieunte Angel festschauben.

MONTAGE DER TÜRGRIFFE (entsprechend Modell)

Die Griffe liegen im Innenraum des Kuhlschranks. Bringen Sie die
Griffe auf den Turen, in den entsprechenden Lochern an und
befestigen Sie wie unten abgebildet mit den mitgelieferten
Schrauben.
Wenn die Griffe befestigt sind, setzen Sie die mitgelieferten
Schraubenabdeckungen an den davon vorgesehenen Stellen ein.

ENTFERNUNG DES ABNEHMBAREN OBERTEILS (entsprechend Modell)

Be der Installation des Kühlschranks unter einer Arbeitsfläche kann es vorkommen, dass Sie das Oberteil entfernen müssen.

! Ziehen Sie immer den Stecker aus der Steckdose, bevor Sie das abnehmbare Oberteil abnehmer.

• Entfernen Sie die beiden Schrauben auf der Hinterseite des Oberteils.
• Ziehen Sie das Oberteil ab, indem Sie es hinteren anheiten und leicht nach vorne schieren.

GEBRAUCH DES KÜHLFACHS

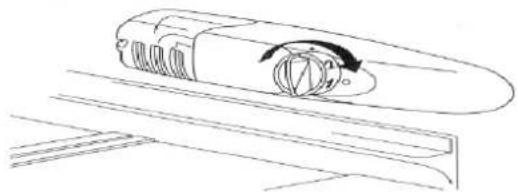

Der im Innenaum des Kühlschranks befindliche Temperaturregler regelt die Temperatur. Zum Einstellen des Temperaturreglers duren Sie das Einstellrad rechts vom Behälter. Steht der Temperaturregler auf 0, ist das Gerät abgeschaltet. Wir empfehlen, den Regler auf eine mittlere Position - 2 oder 3 - einzustellen.

GEBRAUCH DES TIEFKÜHLFACHS (entsprechend Modell)

Das Tiefkuhlfach dient zur Aufbewährung von Tiefkuhlprodukten während einer maximalen Dauer von 2 Wochen und zur Herstellung von Eiswürfeln.

Tipps:

• Stellen Sie keine warmen Speisen und stellen flüssige Lebensmittel unbedingt in geschlossenen Behältnissen in den Kühlschrank.
• Stellen Sie NIEMALS fluchtige, entzündliche und explosionsfähige Flüssigkeiten wie Lösungsmittel, Alkohol, Aceton und Benzin in den Kühlschrank, anderenfalls besteht Explosionsgefahr.
• Bewahren Sie Fleisch und Fisch eingewickelt auf, um Gerüche zu vermeiden.
• Sorgen Sie für ausreichend Abstand zwischen den Lebensmitteln, damit die Luft dazwischen ungestört zirkulieren kann. Beim Einräumen vermeiden Sie, dass sich die Lebensmittel berühren.
• Stellen Sie sicher, dass die Lebensmittel die kalte Hinterwand des Kühlschranks nicht berühren. Dafür sind die Böden mit einem Anschlag verstehen.
  Die Tur sollte nicht länger offen stehen, als unbedingt erforderlich.

GEBRAUCH DES GEFRIERFACHS (entsprechend Modell)

Das Gefrierfach dient zur Aufbewährung von Tiefkuhlprodukten, Einfrierung frischer Lebensmittel und Herstellung von Eiswürfeln.

Frieden Sie nicht zu große Mengen Lebensmittel auf einmal ein. Je schneller ein Lebensmittel eingefroren wird,esto länger bewahrt er seine Eigenschaften.Wickeln Sie die Lebensmittel vor dem Einfrienen ein,damit sie ihre Frische und Eigenschaften bewahren und die anderen Produkte nicht beeinträchtigen.

Die Aufbewahrungsdauer von Tiefkuhlkost und Gefrierkost hangt von der Lebensmittelart ab. Beachten Sie die Hinweise auf ihrer Verpackung. Stellen Sie keine Flaschen und keine Getränkedosen in das Tiefkuhlfach. Sie konnen bersten, wenn ihr Inhalt gefriert. Getränke mit hohem Korbonatgehalt konnen)sagar explodieren! Bewahren Sie NIEMALS Limonade, Fruchtsaft, Bier, Wein, Sekt usw im Gefrier-/Tiefkuhlfach auf.

LEBENSMITTELSICHERHEIT (entsprechend Modell)

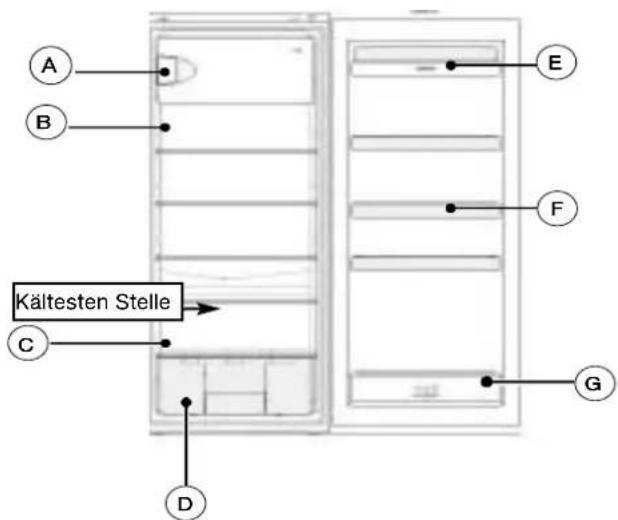

Erklärungen zum Symbol der kaldesten Stelle.

Dieses Symbol weist auf die kaldeste Stelle im Kuhlschrank in der die Temperatur ≤ 4^ liegt.

Dort bewahren Sie Folgendes auf: Fleisch, Geflügel, Fisch, Aufschnitt, vorgekochtte und Fertigerichte, gemischte Salate, Zubereitungen sowie Ei oder Creme enthaltende Konditoreiwaren, Frischnudeln, Teig, Pizza/Quiche, Frischprodukte und Rohmilchkase, gebrauchsfertiges, in Kunststoff verpacktes Gemüse und grundsatzlich samsliche Frischprodukte, deren Haltbarkeitsdatum eine Aufbewahrungstemperatur von ≤ 4^ voraussetzt.

Temperaturanzeige:

Stellen Sie den Temperaturregler ein.

Temperatur richtig.

Mit der Temperaturanzeige kann der einwandfrei Betrieb des Kühlschranks überprüft werden. Die Anzeige steht auf OK, wenn die kälteste Stelle eine mittlere Temperatur von ± 4°C erreicht (4 Stunden nach Inbetriebnahme). Liegt die Temperatur über + 4°C, bleibt die Anzeige schwarz. In thisem Fall müssen Sie die Temperatur im Kühlschrank mit dem Temperaturregler senken.

Achtung:

Bleibt die Kühlschranktür länger geöffnet, steigt die Temperatur im Kühlschrank. Um die Temperatur richtig zu ermitteln, muss die Anzeige binnen 30 Sekunden abgelesen werden. Desgleichen ist zu beachten, dass die Temperatur im Innerraum nicht überall gleichmäßig ist, weshalb die einzelnen Bereiche jeweils für eine bestimmte Lebensmittelart geeignet sind.

A Aufbewährung von Tieffuhlkost oder Gefrierkost
B Milchprodukte, Kase
C Fleisch, Wurstwaren, Fisch
Obst und Gemüse
E Getranke,Butter und Eier
F Wurzstoffe
Getranke

ABTAUNG

Der Kuhlschrank besitz ein automatisches Abtausystem. Die Rückseite des Gerats bedeckt sich mit Reif, wenn der Verdichter Funktioniert und taut ab, wenn der Verdichter abgeschelt ist. Schmilzt der Reif, verdampft das Wasser von selbst.

Das Fach **** bzw. ** muss stets abgetaut werden, wenn die Reifschicht ca. 4 cm erreicht. In allen F lien musst thesef. Fach mindestens 1 Mal pro Jahr abgetaut werden.

Zum Abtauen können Sie auch eine Spachtel oder ein anderes Utensil aus Kunststoff verwenden, aber in keinem Fall ein Utensil aus Metall oder ein elektrisches Gerät.

Ziehen Sie den Stecker aus der Steckdose, bevor Sie mit dem lauen beginnen.

• Packen Sie die eingefrorenen Lebensmittel in einen Gefrierbeutel ein und bewahren sie an einer kühlen Stelle auf.
• Lassen Sie die Tur geöffnet und saugen das Wasser nach und nach mit einem Schwamm auf.
• Um den Abtauvorgang zu beschleunigen, können Sie einen Behälter mit warmem Wasser in das Fach stellen und die Tür schlieben.
• Wenn das Fach abgetaut ist, reinigen Sie das Gera.

REINIGUNG UND PFLEGE

Stecken Sie den Stecker aus der Steckdose, bevor Sie das Gerät reinigen

Wir empfehlen, den Kühlschrank in regelmäßigen Abständen zuzugigen und zu desinfizieren..

• Reinigen Sie den Innenraum mit Wasser und Bikarbonat, mit einem Schwamm oder einem Lappen, um die Bildung über Gerüche zu vermeiden.
• Verwenden Sie in keinem Fall Lösungsmittel und scheuernde Reinigungsmittel, die den Innenraum des Kühlschrank beschädigen * 們 weren. Waschen Sie das Zubehor des Innenraums nicht in der Spulmaschine.
• Es wird empfohlen, die Rückseite des Kühlschranks ein Mal pro Jahr mit einem Lappen abzuwischen. Verschmutzungen der Rückseite senken den Wirkungsgrad des Kühlschranks und erhöhen seinen Verbrauch.

GLUHBIRNENWECHSEL

Ziehen Sie den Stecker aus der Steckdose, bevor Sie die Imbirne wechseln.

• Entfernen Sie das Gitter. Die Glühbirne befindet sich hinter der Wand des Temperaturreglers.
• Schrauben Sie die Glühbirne gegen den Uhrzeigersinn hersa.
• Setzen Sie eine neue Glühbirne mit gleicher Leistung wie die alte ein.
• Setzen Sie das Gitter ein, stecken den Stecker in die Steckdose und schalten das Gerät ein..

BETRIEBSANOMALIEN

Bei jedem Kühlschrank entsteht eine normale Gerauschentwicklung:

• Das Kuhlgas kann ein Sprudelgeräusch in den Leitungen erzeugen.
• Der Verdichter kann Surgeräusahe erzeugen, die sich beim Anlauf verstärken können.
• Die verwendeten Materialien erzeugen ein „Knacken" beim Dehn und Zusammenziehen.

PROBLEM	ABHILFE
Der Kühlschrank Funktioniert nicht.	Überprüfen Sie, dass der Stecker richtig sitzt, dass die Schmelzsicherung nicht durchgebrannt ist und der Schutzschalter nicht aktiviert ist.
Der Kühlschrank vibriert oder erzeugt Geräuschte	Überprüfen Sie, dass er waagerecht stehen. Verstellen Sie die Fuß entsprechend.
Der Kühlschrank kühlt zu stark/nicht genug.	Überprüfen Sie die Position des Temperaturreglers und stellenihn auf eine geeignetere Temperatur ein.
Die Glühbirne des Kühlschranks leuchtet nicht.	Überprüfen Sie die Glühbirne und wechseln sie gegebenenfalls aus. Wenn das Problem anhalt, kontrollieren Sie den Anschluss des Geräts.
Der Verdichter startet nach einem Temperaturwechsel nicht.	Das ist normal, der Verdichter lauft nach einer bestimmten Zeit an.
Wasser befindet sich auf dem Boden oder den Kühlschrankboden.	Das Loch für die Abführung des Abtauwassers ist wahrscheinlich verstopft. Machen Sie es mit einer Stricknadel frei.

TECHNISCHER PANNENDIENST

Wenn Sie die beschrieben Kenzahlen bereits durchgefuhrt haben und das Problem trotzdem anhalt, NEHMEN SIE KEINE REPATUR SELBST VOR. Wenden Sie sich an den Technischen Pannendienst in ihrer Nane.

DIESES GERAT ERFULT DIE EWG-RICHTLINIEN 73/23,93/68,89/336,96/57,92/31,94/62

Eventuelle Eingriffe an Ihr Kühlschrank dürfen nur von einem qualifizierten Fachmann, der von der Marke zugelassen ist, durchgeführt werden.

Bei ihren Anruf geben Sieitte samlliche Daten Ihres Gerats vollstandig an (Modell, Typ, Seriennummer): These Daten stehen in Ihrem Garantieschein und auf dem Typenschild.

ORIGINALTEILE: Bei einem Wartungseingriff verlangen Sie den ausschließlich Gebrauch von zertifizierten Originalersatzteilen.
