MODE D'EMPLOI EDP2074PEW ELECTROLUX

Merci d'avoir choisi ce produit Electrolux. Avec ce produit, vous bénéficiez de dizaines d'années d'expérience professionnelle et d'innovation. Ingénieux et élégant, il a été conçu sur mesure pour vous. Grâce à cet appareil, vous savez que chaque utilisation vous apportera satisfaction. Bienvenue chez Electrolux. Visitez notre site Internet pour : Obtenir des conseils d'utilisation, des brochures, de l'aide, des informations : www.electrolux.com Enregistrer votre produit pour obtenir un meilleur service : www.electrolux.com/productregistration Acheter des accessoires, consommables et pièces de rechange d'origine pour votre appareil : www.electrolux.com/shop

N'utilisez que des pièces de rechange d'origine. Avant de contacter le service, assurez-vous de disposer des informations suivantes : Vous trouverez ces informations sur la plaque signalétique. Modèle, PNC, numéro de série. Avertissement/Attention : consignes de sécurité. Informations générales et conseils Informations écologiques Sous réserve de modifications. FRANÇAIS 291.

INSTRUCTIONS DE SÉCURITÉ

Avant d'installer et d'utiliser cet appareil, lisez soigneusement les instructions four- nies. Le fabricant ne peut être tenu pour responsable des dommages et blessures liés à une mauvaise installation ou utilisa- tion. Conservez toujours cette notice avec votre appareil pour vous y référer ultérieu- rement.

1.1 Sécurité des enfants et des

personnes vulnérables AVERTISSEMENT Risque d'asphyxie, de blessure ou d'invalidité permanente.

• Cet appareil n'est pas destiné à être utilisé par des enfants ou des person- nes dont les capacités physiques, sen- sorielles ou mentales, ou le manque d'expérience et de connaissance les empêchent d'utiliser l'appareil sans ris- que lorsqu’ils sont sans surveillance ou en l’absence d’instruction d’une per- sonne responsable qui puisse leur as- surer une utilisation de l’appareil sans danger.

• Ne laissez pas les enfants jouer avec l'appareil.

• Ne laissez pas les emballages à la por- tée des enfants.

• Ne laissez pas les détergents à la por- tée des enfants.

• Tenez les enfants et les animaux éloi- gnés du hublot de l'appareil lorsque ce- lui-ci est ouvert.

• Les enfants ne doivent pas nettoyer ni entreprendre une opération de mainte- nance sur l'appareil sans surveillance.

• Retirez l'intégralité de l'emballage.

• N'installez pas et ne branchez pas un appareil endommagé.

• Suivez scrupuleusement les instructions d'installation fournies avec l'appareil.

• Assurez-vous que le sol sur lequel vous installez l'appareil est plat, stable, résis- tant à la chaleur et propre.

• N'installez pas l'appareil ou ne l'utilisez pas dans un endroit où la température ambiante est inférieure à 5 °C ou supé- rieure à 35 °C.

• L'appareil ne doit pas être installé der- rière une porte à serrure, une porte coulissante ni une porte battante dotée d'une charnière du côté opposé à l'ap- pareil qui pourrait empêcher l'ouverture complète du hublot.

• Soyez toujours vigilants lorsque vous déplacez l'appareil car il est lourd. Por- tez toujours des gants de sécurité.

• Déplacez toujours l'appareil à la vertica- le.

• La surface arrière de l'appareil doit être positionnée contre la paroi.

• Assurez-vous que de l'air circule entre l'appareil et le sol.

• Assurez-vous que les aérations se trou- vant à la base de l'appareil (si présen- tes) ne sont pas bouchées par de la moquette.

• L'air d'échappement ne doit pas être déchargé dans un tuyau utilisé pour les fumées d'échappement d'appareils à combustion de gaz et autres combusti- bles.

• Si le sèche-linge est placé au-dessus d'un lave-linge, utilisez le kit de super- position. Le kit de superposition, dispo- nible auprès d'un revendeur agréé, ne peut être utilisé qu'avec l'appareil indi- qué dans les instructions (fournies avec l'accessoire). Lisez attentivement les instructions avant de procéder à l'ins- tallation (reportez-vous au livret d'instal- lation).

• Aérez suffisamment la pièce pour éviter le reflux de gaz provenant d'appareils utilisant d'autres combustibles, y com- pris les flammes nues.

• L'appareil peut être installé de façon autonome ou sous un plan de travail de cuisine si un espace correct est dispo- nible (reportez-vous au livret d'installa- tion).

• Une fois l'appareil installé à son empla- cement permanent, vérifiez qu'il est bien de niveau à l'aide d'un niveau à bulle. S'il n'est pas de niveau, réglez les pieds jusqu'à ce qu'il le soit.

www.electrolux.comBranchement électrique AVERTISSEMENT Risque d'incendie ou d'électrocu- tion.

• L'appareil doit être relié à la terre.

• Vérifiez que les données électriques fi- gurant sur la plaque signalétique cor- respondent à celles de votre réseau. Si ce n'est pas le cas, contactez un élec- tricien.

• Utilisez toujours une prise de courant de sécurité correctement installée.

• N'utilisez pas d'adaptateurs multiprises ni de rallonges.

• Veillez à ne pas endommager la fiche secteur ni le câble d'alimentation. Le remplacement du cordon d'alimenta- tion de l'appareil doit être effectué par notre service après-vente.

• Ne connectez la fiche d'alimentation à la prise de courant qu'à la fin de l'instal- lation. Assurez-vous que la prise de courant est accessible une fois l'appa- reil installé.

• Ne tirez jamais sur le câble d'alimenta- tion électrique pour débrancher l'appa- reil. Tirez toujours sur la prise.

• Ne touchez jamais le câble d'alimenta- tion ou la prise avec des mains mouil- lées.

• Cet appareil est conforme aux directi- ves CEE.

AVERTISSEMENT Risque d'incendie, d'explosion, de choc électrique ou d'endomma- gement de l'appareil

• Utilisez cet appareil uniquement dans un environnement domestique.

• Ne modifiez pas les caractéristiques de cet appareil.

• Le cycle de séchage se termine par une phase sans chauffage (cycle de refroi- dissement) pour éviter que le linge ne subisse des dommages. Si vous arrêtez l'appareil avant la fin du cycle de séchage, retirez et étalez im- médiatement tous les articles afin que la chaleur puisse se dissiper.

• Si vous utilisez un assouplissant ou des produits similaires, respectez les ins- tructions figurant sur l'emballage.

• N'utilisez pas l'appareil sans filtre. Net- toyez le filtre à peluches avant ou après chaque utilisation.

• Retirez les peluches accumulées dans l'appareil.

• Ne séchez pas d'articles endommagés contenant un rembourrage ou un gar- nissage.

• N'utilisez pas cet appareil pour sécher des articles en mousse de caoutchouc (mousse de latex), bonnets de bains, textiles imperméables, articles doublés en caoutchouc ou vêtements et taies d'oreiller rembourrés de mousse de caoutchouc.

• Avant de sécher des articles ayant été en contact avec des produits tels que huile de cuisson, acétone, alcool, es- sence, kérosène, produit détachant, té- rébenthine, cire ou décapant pour cire, nettoyez-les avec de l'eau chaude et une plus grande quantité de lessive.

• Ne séchez pas d'articles sur lesquels ont été utilisés des produits de nettoya- ge chimiques industriels.

• Vérifiez que les poches des vêtements à sécher ne contiennent pas de briquet à gaz ni d'allumettes.

• Séchez uniquement les textiles adaptés au séchage dans un sèche-linge. Sui- vez les instructions figurant sur l'éti- quette des textiles.

• Ne faites sécher que du linge propre dans l'appareil.

• Si vous avez lavé votre linge avec un produit détachant, lancez un cycle de rinçage supplémentaire avant de dé- marrer le sèche-linge.

• N'utilisez pas l'eau de condensation pour préparer des boissons ni pour cui- siner. Elle peut entraîner des problèmes de santé chez les personnes et les ani- maux domestiques.

• Ne montez pas sur le hublot ouvert de votre appareil ; ne vous asseyez pas dessus.

• Respectez la charge maximale de 7 kg (reportez-vous au chapitre « Tableau des programmes »).

• N'introduisez pas de linge non essoré dans le sèche-linge. FRANÇAIS 311.4 Entretien et nettoyage AVERTISSEMENT Risque de blessure corporelle ou de dommages matériels.

• Avant toute opération d'entretien, étei- gnez l'appareil et débranchez la prise secteur.

• Ne pulvérisez pas d'eau ni de vapeur pour nettoyer l'appareil.

• Nettoyez l'appareil avec un chiffon doux humide. Utilisez uniquement des pro- duits de lavage neutres. N'utilisez pas de produits abrasifs, de tampons à ré- curer, de solvants ou d'objets métalli- ques.

AVERTISSEMENT Risque de blessure ou d'asphyxie.

• Débranchez l'appareil de l'alimentation électrique.

• Coupez le câble d'alimentation au ras de l'appareil et mettez-le au rebut.

• Retirez le dispositif de verrouillage de la porte pour empêcher les enfants et les animaux de s'enfermer dans l'appareil.

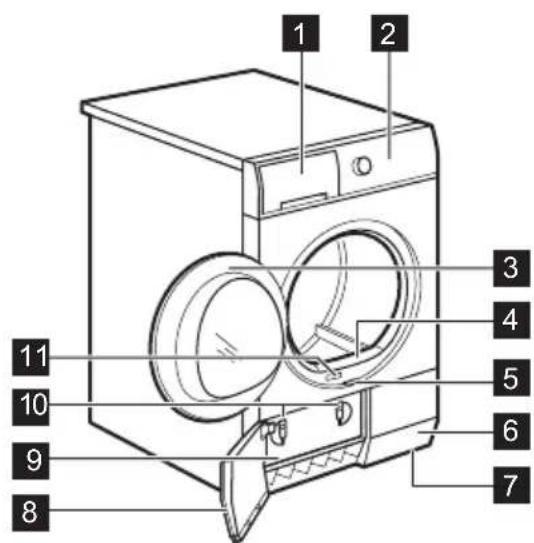

Bac d'eau de condensation

Hublot de l'appareil

Bouton du volet du condenseur

Fentes de circulation d'air

Couvercle du condenseur

Verrous du volet du condenseur

Plaque signalétique L'utilisateur peut installer le hublot de sorte qu'il s'ouvre dans l'autre sens. Cela est utile si l'espace au- tour de l'appareil est restreint et rend le chargement et le retrait du linge difficile (voir brochure fournie séparément).

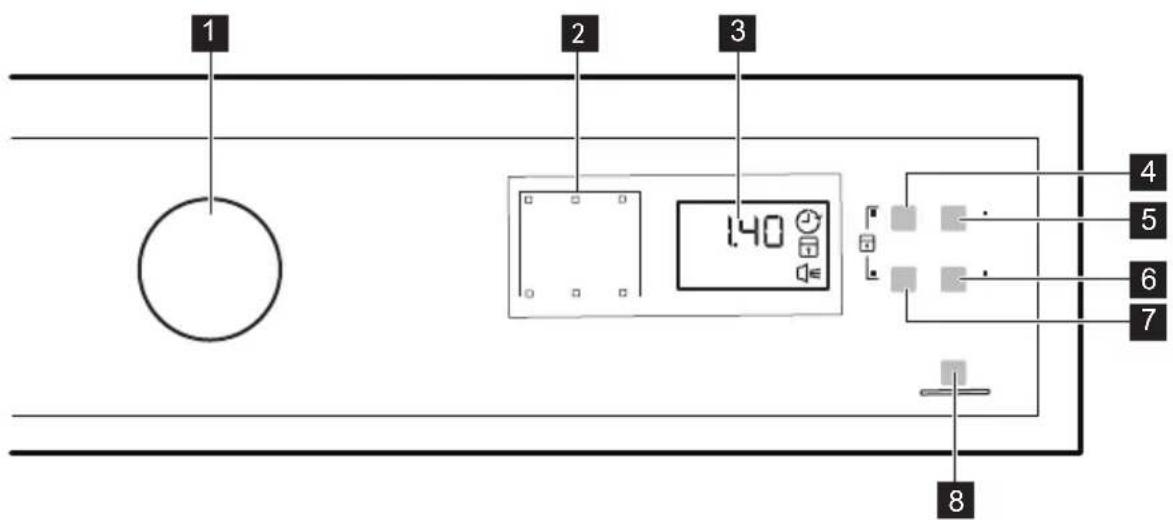

Sélecteur de programme et touche ARRÊT

Touche Départ Différé

Touche Départ/Pause Appuyez sur les touches, dans la zone portant le symbole ou le nom de l'option. Ne portez pas de gants lorsque vous utilisez le bandeau de com- mande. Assurez-vous que le bandeau de commande est toujours propre et sec. Voyants Description Phase de séchage. Phase de refroidissement. Phase anti-froissage. Condenseur. Bac à eau. Filtre. Départ différé. Sécurité enfants. Signaux sonores. Durée du programme.

Durée du départ différé.

/ Étiquette d'entre- tien des textiles Textiles Coton Extra Sec Degré de séchage : extra sec. / 7 kg / Très Sec Degré de séchage : très sec. / 7 kg / Prêt à Ranger

Degré de séchage : prêt à ranger. / 7 kg / Prêt à repasser

Degré de séchage : prêt à repasser. / 7 kg / Textiles Synthétiques Extra Sec Degré de séchage : extra sec. / 3 kg / Prêt à Ranger

Degré de séchage : prêt à ranger. / 3 kg / Prêt à repasser Degré de séchage : prêt à repasser. / 3 kg / Mixtes Cotons et textiles synthétiques. Programme basse tempé- rature. Programme délicat avec de l'air chaud. / 2 kg / Minuterie Avec ce programme, vous pouvez utiliser l'option Minuterie et régler la durée du programme. / 7 kg / Rafraîchir Pour les textiles qui nécessitent d'être rafraîchis après avoir été séchés sur un fil ou rangés pendant longtemps. / 1 kg Rafraîchir Laine Pour rafraîchir des articles en laine. Les vêtements en laine seront doux et confortables. Sortez immédiatement les vê- tements sitôt le programme terminé. / 1 kg Délicats Textiles délicats. / 2 kg / Sports Tenues de sport, textiles fins et légers, à micro-fibres, en polyester, ne nécessitant pas de repassage. / 2 kg / Repassage facile Vêtements faciles à entretenir demandant un minimum de repassage. Les résultats de séchage peuvent varier en fonction du type de textile. Dépliez-les le plus possible avant de les placer dans l'appareil. Une fois le programme terminé, sortez immédiatement les articles et accrochez-les sur un cintre. / 1 kg (ou 5 chemises) /

Uniquement pour les instituts de test : Les programmes de test standard sont indiqués dans le document EN 61121.

Cette option est uniquement compatible avec le programme Minuterie . Vous pou- vez régler la durée du programme, d'un minimum de 10 minutes à un maximum de 2 heures. Le réglage de la durée doit correspondre à la quantité de linge dans l'appareil. Nous vous recommandons de régler une durée plus courte pour les petites quanti- tés de linge ou pour un seul article.

Cette option vous permet de régler un programme de séchage délicat à basse température. Utilisez cette option avec des textiles synthétiques dont l'étiquette porte le symbole (par ex. acrylique, viscose).

Lorsque les signaux sonores sont activés, ils retentissent :

• au début et à la fin de la phase anti- froissage

• lors de l'interruption du cycle Par défaut, les signaux sonores sont acti- vés. Vous pouvez utiliser cette fonction pour activer ou désactiver les signaux so- nores. Vous pouvez activer l'option Alar- me avec tous les programmes. Programmes

Textiles Synthétiques Extra Sec

Conjointement au programme, vous pouvez régler 1 ou plusieurs options. Pour les activer ou les désactiver, appuyez sur la touche correspondante.

Touche Départ Différé

6.1 Fonction Sécurité enfants

Cette option empêche les enfants de jou- er avec l'appareil pendant le déroulement d'un programme. Le sélecteur de pro- gramme et les touches sont verrouillés. Seule la touche ARRÊT est déverrouil- lée. Activation de l'option Sécurité enfants

1. Utilisez le sélecteur de programme

pour sélectionner un programme.

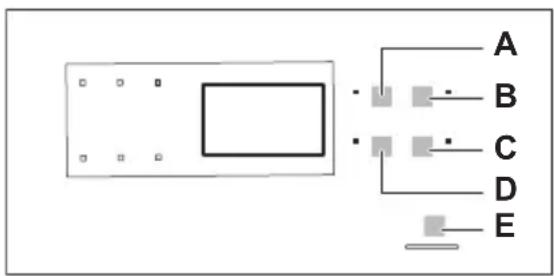

Appuyez simultanément sur les tou- ches (A) et (D) et maintenez-les enfon- cées jusqu'à ce que le voyant de la sécurité enfants s'allume.

• Vous pouvez désactiver l'option Sé- curité enfants pendant le déroule- ment d'un programme. Appuyez sur les mêmes touches et maintenez- les enfoncées jusqu'à ce que le voy- ant de la sécurité enfants s'éteigne.

6.2 Dureté et conductivité de

l'eau La dureté de l'eau varie selon les endroits. La dureté de l'eau peut affecter sa con- ductivité et le fonctionnement du capteur de conductivité de l'appareil. Si vous con- naissez la valeur de conductivité de votre eau, vous pouvez régler le capteur afin d'obtenir de meilleurs résultats de sécha- ge. Réglage du capteur de conductivité

1. Utilisez le sélecteur de programme

pour sélectionner un programme.

Appuyez simultanément sur les tou- ches (A) et (B) et maintenez-les enfon- cées jusqu'à ce que l'un de ces voy- ants s'allume :

Appuyez à plusieurs reprises sur la touche (E) jusqu'à ce que le voyant du niveau correct s'allume.

4. Pour confirmer le réglage, appuyez si-

multanément sur les touches (A) et (B) et maintenez-les enfoncées pendant environ 2 secondes.

7. UTILISATION QUOTIDIENNE

Avant la première utilisation de l'appareil

Nettoyez le tambour de l'appareil avec un chiffon humide.

2. Démarrez un programme court (par

exemple 30 minutes) avec du linge hu- mide.

7.1 Démarrage d'un programme

Préparez le linge et chargez l'appareil.

Réglez le programme et les options adaptés au type de charge.

• L'affichage indique la durée du pro- gramme.

3. Appuyez sur la touche Départ/Pause

pour lancer le programme. ATTENTION Assurez-vous que le hublot est fermé et que le linge n'est pas co- incé entre le hublot de l'appareil et le joint en caoutchouc.

www.electrolux.com7.2 Démarrage du programme avec départ différé

Réglez le programme et les options adaptés au type de charge.

2. Appuyez à plusieurs reprises sur la

touche de départ différé jusqu'à ce que l'écran indique la durée de départ différé souhaitée.

• Vous pouvez différer le départ d'un programme d'un minimum de 30 minutes à un maximum de 20 heures.

3. Appuyez sur la touche Départ/Pause

pour lancer le décompte. Le décomp- te du départ différé s'affiche.

• Lorsque le décompte est terminé, le programme démarre.

7.3 Changement de programme

Tournez le sélecteur de programme sur la position ARRÊT.

2. Sélectionnez le programme.

7.4 À la fin du programme

Lorsque le programme est terminé :

• Le voyant Départ/Pause est allumé. L'appareil continue à effectuer la phase anti-froissage pendant environ 30 minu- tes. La phase anti-froissage évite les plis du linge. Vous pouvez retirer le linge avant la fin de la phase anti-froissage. Pour de meilleurs résultats, nous vous recommandons de ne retirer le linge que lorsque la phase est terminée ou presque. Lorsque la phase anti-froissage est termi- née :

Le voyant est allumé mais ne clignote pas.

• Le voyant Départ/Pause s'éteint.

Tournez le sélecteur de programme sur la position ARRÊT

2. Ouvrez le hublot de l'appareil.

Fermez le hublot de l'appareil. Pensez toujours à nettoyer le filtre et à vider le bac d'eau de conden- sation lorsqu'un programme est terminé.

automatique Pour réduire la consommation d'énergie, cette fonction éteint automatiquement l'appareil :

• Au bout de 5 minutes si vous ne lancez aucun programme.

• Au bout de 5 minutes après la fin du programme de lavage.

8.1 Préparation du linge

• Fermez les fermetures à glissière.

• Fermez les boutons des housses de couette.

• Ne laissez pas de cordons ni de rubans dénoués (par exemple des cordons de tablier). Nouez-les avant de démarrer le programme.

• Si un article dispose d'une doublure en coton, retournez-le. Assurez-vous que la doublure en coton est toujours tour- née vers l'extérieur.

• Nous vous recommandons de toujours régler le programme le mieux adapté au type de textiles se trouvant dans l'ap- pareil.

• Ne mélangez pas les articles de cou- leurs foncées avec des articles de cou- leurs claires. Les couleurs foncées pourraient déteindre.

• Utilisez un programme adapté pour les lainages et la bonneterie pour éviter qu'ils ne rétrécissent. FRANÇAIS 37• Assurez-vous que la charge de linge ne dépasse pas le poids maximal indiqué dans le tableau des programmes.

• Séchez uniquement du linge adapté au sèche-linge. Reportez-vous aux éti- quettes des vêtements. Éti- quet-

textile Description Linge adapté au sèche-linge. Linge adapté au sèche-linge. Sélectionnez le programme avec une tem- pérature standard. Linge adapté au sèche-linge. Sélectionnez le programme avec une bas- se température. Linge non adapté au sèche-linge.

9. ENTRETIEN ET NETTOYAGE

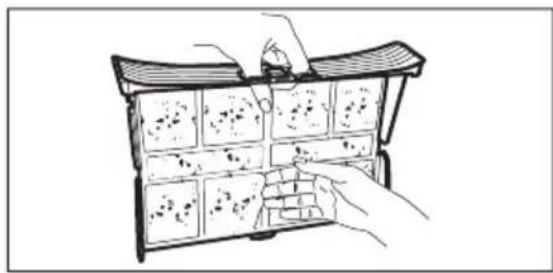

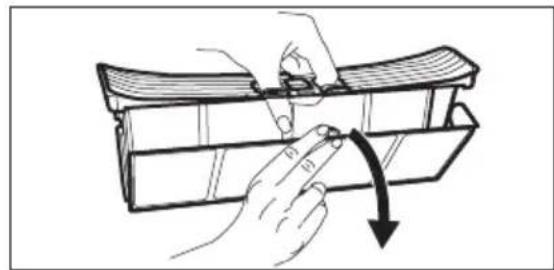

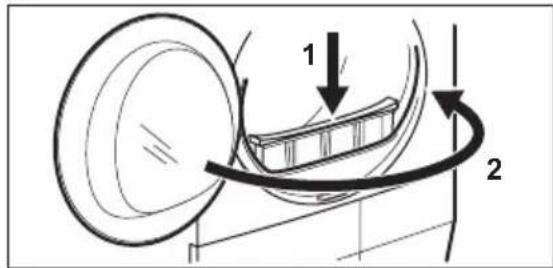

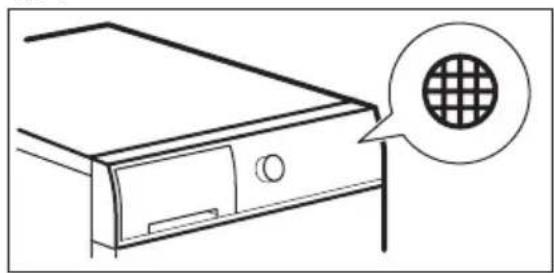

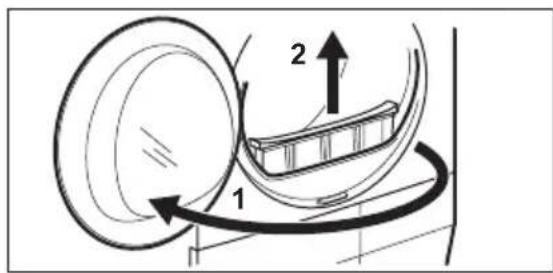

9.1 Nettoyage du filtre

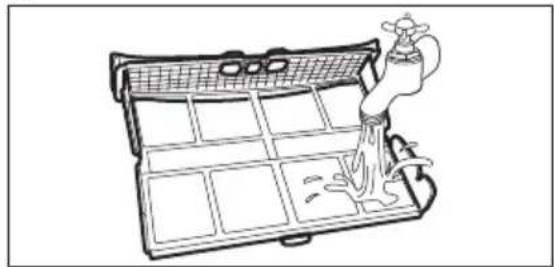

si nécessaire, nettoyez le filtre à l'eau chaude.

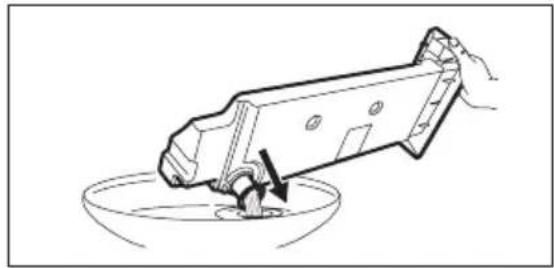

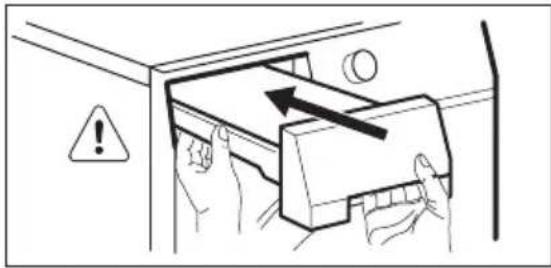

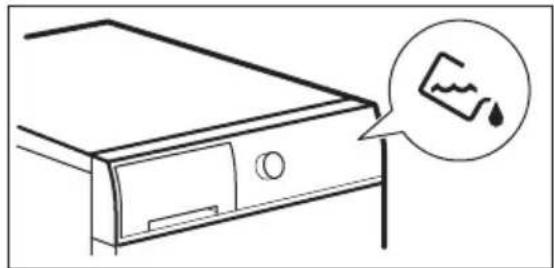

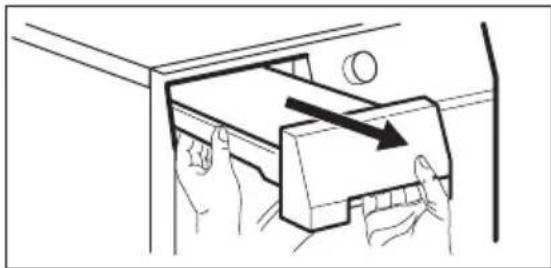

9.2 Vidange du bac d'eau de condensation

Vous pouvez utiliser l'eau du bac d'eau de condensation comme eau distillée (par exemple pour les fers à vapeur). Avant d'utiliser l'eau, éliminez les résidus avec un filtre.

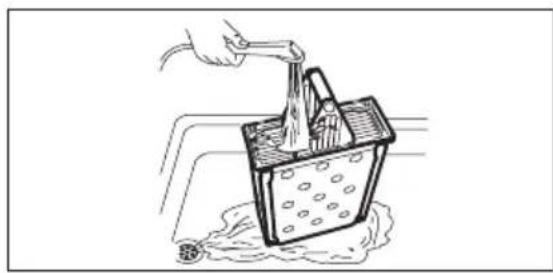

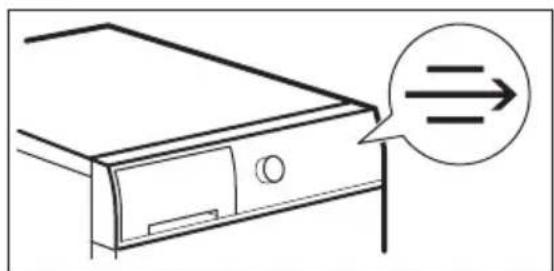

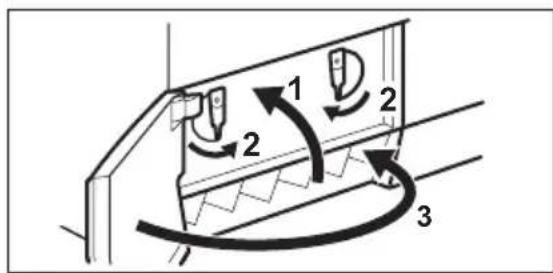

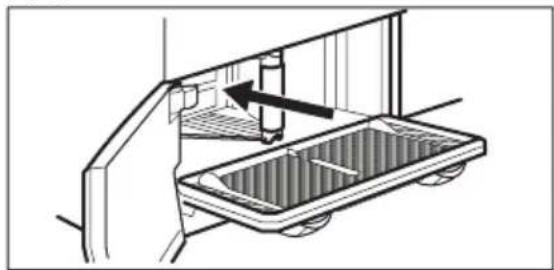

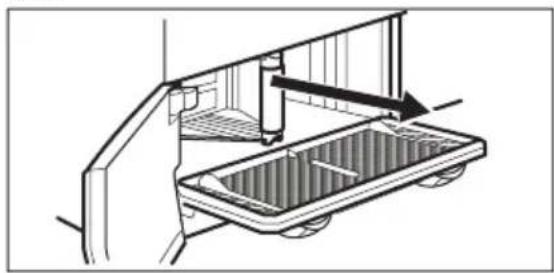

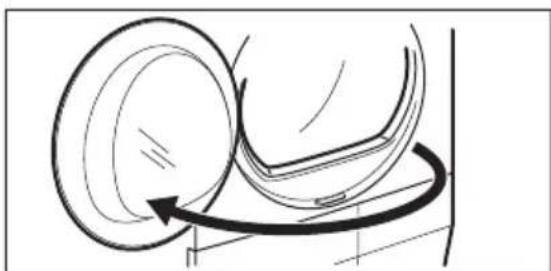

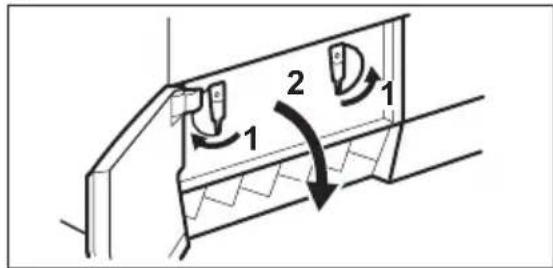

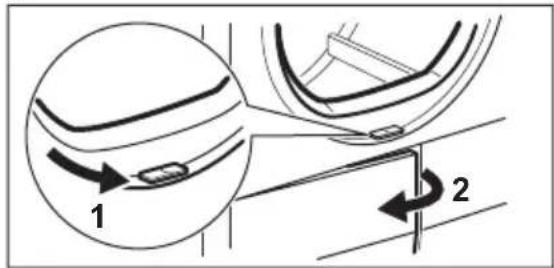

9.3 Nettoyage du condenseur

9.4 Nettoyage du tambour

Nettoyez le tambour avec un chiffon hu- mide. Utilisez uniquement des produits de lavage neutres. N'utilisez pas de produits abrasifs, de tampons à récurer ni de sol- vants. Séchez-le avec un chiffon doux.

9.5 Nettoyage extérieur

Nettoyez l'appareil avec un chiffon humi- de. Utilisez uniquement des produits de lavage neutres. N'utilisez pas de produits abrasifs, de tampons à récurer ni de sol- vants. Frottez l'appareil avec un chiffon doux jus- qu'à ce qu'il soit sec.

9.6 Nettoyage des fentes de

circulation d'air Utilisez un aspirateur pour retirer les pelu- ches des fentes de circulation d'air.

Problème Solution possible L'appareil ne s'allume pas. Assurez-vous que la fiche du câble d'ali- mentation est bien insérée dans la prise de courant. Assurez-vous qu'aucun fusible n'est grillé dans la boîte à fusibles.

www.electrolux.comProblème Solution possible Le programme ne démarre pas. Appuyez sur la touche Départ/Pause . Vérifiez que le hublot de l'appareil est fer- mé. Le hublot de l'appareil ne ferme pas. Vérifiez que le filtre est correctement instal- lé. Assurez-vous que le linge n'est pas coincé entre le hublot de l'appareil et le joint en caoutchouc. L'appareil s'arrête en cours de fonc- tionnement. Vérifiez que le bac d'eau de condensation est vide. Appuyez sur la touche Départ/ Pause pour relancer le programme. L'affichage indique une durée du programme longue.

Assurez-vous que le poids du linge est adapté à la durée du programme. Assurez-vous que le filtre est propre. Le linge est trop mouillé. Essorez une nou- velle fois le linge dans le lave-linge. Assurez-vous que la température ambiante n'est pas trop élevée. L'affichage indique une durée du programme courte. Réglez le programme Minuterie ou Extra Sec. L'affichage indique Err. Si vous souhaitez sélectionner un nouveau programme, vous devez éteindre puis ral- lumer l'appareil. Assurez-vous que les options sont compa- tibles avec le programme. L'affichage indique E51) Éteignez puis rallumez l'appareil. Démarrez un nouveau programme. Si le problème persiste, contactez le service après-vente.

Le programme s'arrête automatiquement au bout de 5 heures

10.2 Si les résultats de séchage

ne sont pas satisfaisants

• Le programme réglé n'était pas adapté.

• Le filtre est obstrué.

• Le condenseur est obstrué.

• Vous avez introduit trop de linge dans l'appareil.

• Le tambour est sale.

• Mauvais réglage du capteur de con- ductivité.

• Les fentes de circulation d'air sont obs- truées.

FRANÇAIS 4111. CARACTÉRISTIQUES TECHNIQUES

Dimensions (mm) Largeur / Hauteur / Profondeur 850 x 600 x 540 mm (maximal 575 mm) Profondeur max. (avec le hublot ouvert) 1030 mm Largeur max. (avec le hublot ouvert) 950 mm Branchement électrique Tension 230 V Fréquence 50 Hz Fusible 16 A Puissance totale 2800 W Capacité du tambour 104 l Poids de l'appareil 37 kg Linge : poids max. 7 kg Type d'utilisation Domestique Température ambiante Min. 5 °C Max. 35 °C Consommation énergétique

kWh/cycle 3,92 kWh Consommation énergétique annuelle

272 kWh Classe d'efficacité énergétique B Consommation électrique Mode « Veille » 0,48 W Mode « Arrêt » 0,48 W

Conformément à la norme EN 61121. 7 kg de coton, essoré à 1 000 tr/min.

Cela correspond à la consommation énergétique approximative d'une famille de 4 personnes, dans le cadre d'une utilisation correcte de l'appareil.

12. EN MATIÈRE DE PROTECTION DE

L'ENVIRONNEMENT Recyclez les matériaux portant le symbole . Déposez les emballages dans les conteneurs prévus à cet effet. Contribuez à la protection de l'environnement et à votre sécurité, recyclez vos produits électriques et électroniques. Ne jetez pas les appareils portant le symbole avec les ordures ménagères. Emmenez un tel produit dans votre centre local de recyclage ou contactez vos services municipaux.
