GEBRUIKSAANWIJZING EDP2074PEW ELECTROLUX

NL DROOGAUTOMAAT GEBRUIKSAANWIJZING 2

Bedankt om een Electrolux-apparaat te kopen. U koos voor een product dat jaren professionele ervaring en innovatie bevat. Ingenieus en stijlvol, het werd ontworpen met u in het achterhoofd. Wanneer u het gebruikt, kunt u er op vertrouwen dat u keer op keer fantastische resultaten zult krijgen. Welkom bij Electrolux. Ga naar onze website voor: Advies over gebruik, brochures, het oplossen van problemen en onderhoudsinformatie: www.electrolux.com Registreer uw product voor een betere service: www.electrolux.com/productregistration Koop accessoires, verbruiksartikelen en originele reserveonderdelen voor uw apparaat: www.electrolux.com/shop KLANTENSERVICE Wij raden altijd het gebruik van originele onderdelen aan. Zorg er als u contact opneemt met de klantenservice voor dat u de volgende gegevens bij de hand hebt. De informatie staat op het typeplaatje. model, productnummer, serienummer. Waarschuwing - Belangrijke veiligheidsinformatie. Algemene informatie en tips Milieu-informatie Wijzigingen voorbehouden.

www.electrolux.com1. VEILIGHEIDSVOORSCHRIFTEN Lees zorgvuldig de meegeleverde instruc- ties voor installatie en gebruik van het ap- paraat. De fabrikant is niet verantwoorde- lijk voor letsel en schade veroorzaakt door een foutieve installatie. Bewaar de instruc- ties van het apparaat voor toekomstig ge- bruik.

1.1 Veiligheid van kinderen en

kwetsbare mensen WAARSCHUWING! Gevaar voor verstikking, letsel of permanente invaliditeit.

• Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en door mensen met beperkte lichamelijke, zin- tuiglijke of verstandelijke vermogens of een gebrek aan ervaring en kennis, in- dien zij onder toezicht staan of instruc- ties hebben gekregen over het veilig ge- bruiken van het apparaat van iemand die verantwoordelijk is voor hun veilig- heid.

• Laat kinderen niet met het apparaat spelen.

• Houd alle verpakkingsmaterialen uit de buurt van kinderen.

• Houd alle reinigingsmiddelen uit de buurt van kinderen.

• Houd kinderen en huisdieren uit de buurt van het apparaat als de deur open is.

• Reiniging en onderhoud mag niet wor- den uitgevoerd door kinderen zonder toezicht.

• Verwijder alle verpakkingsmaterialen.

• Installeer en gebruik geen beschadigd apparaat.

• Volg de installatie-instructies op die zijn meegeleverd met het apparaat.

• Zorg ervoor dat de vloer van de plaats waar u het apparaat installeert, vlak, stabiel, hittebestendig en schoon is.

• Installeer of gebruik het apparaat niet op een plek waar de temperatuur onder 5 °C of boven 35 °C komt.

• Installeer het apparaat niet achter een vergrendelbare deur, een schuifdeur of een deur met een scharnier aan de te- genovergestelde zijde, waardoor de deur van het apparaat niet volledig geo- pend kan worden.

• Wees voorzichtig met het verplaatsen van het apparaat, het is zwaar. Draag altijd veiligheidshandschoenen.

• Het apparaat mag alleen verticaal wor- den verplaatst.

• De achterkant van het apparaat moet tegen de muur worden geplaatst.

• Zorg dat er lucht tussen het apparaat en de vloer kan circuleren.

• Zorg dat de ventilatieopeningen onder- aan het apparaat (indien van toepas- sing) niet door de vloerbedekking wor- den geblokkeerd.

• De lucht mag niet worden afgevoerd via een kanaal dat wordt gebruikt voor uit- laatgassen van apparaten die gas of andere brandstoffen verbranden.

• Als de droogautomaat bovenop een wasautomaat wordt geplaatst, moet u hiervoor het tussenstuk gebruiken. De stapelkit, beschikbaar bij uw erkende verdeler, mag uitsluitend gebruikt wor- den met het apparaat dat vermeld is in de instructies, die bij het accessoire ge- leverd worden. Lees deze aandachtig alvorens het accessoire te monteren (Raadpleeg de montagebrochure).

• Zorg voor een goede ventilatie in de ruimte waar het apparaat geïnstalleerd is, om te voorkomen dat gassen uit ap- paraten die op andere brandstoffen werken, zoals open haarden, in de ruimte terugstromen.

• Het apparaat kan losstaand of onder het aanrecht in de keuken met correcte ruimte worden gemonteerd (Raadpleeg de montagebrochure).

• Als het apparaat op zijn permanente plaats wordt geplaatst, moet u nagaan of het waterpas staat. Is dit niet het ge- val, stel dan de stelpootjes af totdat dit wel het geval is. NEDERLANDS 3Aansluiting op het elektriciteitsnet WAARSCHUWING! Gevaar voor brand en elektrische schokken.

• Dit apparaat moet worden geaard.

• Controleer of de elektrische informatie op het typeplaatje overeenkomt met de stroomvoorziening. Zo niet, neem dan contact op met een elektromonteur.

• Gebruik altijd een correct geïnstalleerd, schokbestendig stopcontact.

• Gebruik geen meerwegstekkers en ver- lengsnoeren.

• Zorg dat u de hoofdstekker en kabel niet beschadigt. Indien de voedingska- bel moet worden vervangen, dan MOET dit gebeuren door onze Klantenservice.

• Steek de stekker pas in het stopcontact als de installatie is voltooid. Zorg ervoor dat het netsnoer na installatie bereik- baar is.

• Trek niet aan het aansluitnoer om het apparaat los te koppelen. Trek altijd aan de stekker.

• Raak de stroomkabel of stekker niet aan met natte handen.

• Dit apparaat voldoet aan de EU-richtlij- nen.

WAARSCHUWING! Gevaar op brand, explosie, elektri- sche schok of schade aan het ap- paraat.

• Gebruik dit apparaat uitsluitend in een huishoudelijke omgeving.

• De specificatie van het apparaat mag niet worden veranderd.

• Het laatste deel van het droogprogram- ma vindt plaats zonder warmte (koelcy- clus) om ervoor te zorgen dat het was- goed niet beschadigd raakt. Als u het apparaat voor het einde van de droogcyclus stopzet, dient u het wasgoed te verwijderen en uit te han- gen, zodat de warmte zich kan ver- spreiden.

• Als u wasverzachter of gelijksoortige producten gebruikt, dient u de instruc- ties op de verpakking te volgen.

• Gebruik het apparaat niet zonder een filter. Reinig het pluisfilter voor of na elk gebruik.

• Veeg eventuele pluisjes die zich rondom het apparaat hebben opgehoopt, weg.

• Droog geen beschadigde kleding met vulling of voering.

• Artikelen van schuimrubber (latex- schuim), douchemutsjes, waterdichte kleding, artikelen met een rubberbin- nenkant en kleding of kussens met vul- ling van schuimrubber dienen niet te worden gedroogd..

• Artikelen die in contact zijn geweest met stoffen als spijsolie, aceton, alco- hol, benzine, petroleum, vlekkenverwij- deraars, terpentine, boenwas en boen- wasverwijderaars dienen voorafgaande aan het drogen eerst te worden gewas- sen in heet water met een extra hoe- veelheid wasmiddel.

• Droog geen artikelen in het apparaat als er industriële chemische reinigingsmid- delen zijn gebruikt.

• Zorg dat er geen aanstekers of lucifers in zakken van kleding zijn achtergeble- ven.

• Droog uitsluitend textiel dat in de droogautomaat mag worden gedroogd. Volg de instructies op het wasvoor- schrift in de kleding.

• Droog geen ongewassen artikelen in het apparaat.

• Als u het wasgoed heeft gewassen met een vlekverwijderaar, voer dan een ex- tra spoelcyclus uit voordat u de droger start.

• Het gecondenseerde water mag niet worden gebruikt voor het bereiden van eten en drinken. Het kan gezondheids- problemen veroorzaken bij mensen en dieren.

• Ga niet op de open deur zitten of staan.

• Respecteer het maximale laadvermo- gen van 7 kg (raadpleeg het hoofdstuk 'Programmatabel').

• Droog geen druipnatte kledingstukken in de droogautomaat.

1.4 Onderhoud en reiniging

WAARSCHUWING! Gevaar voor letsel of schade aan het apparaat.

www.electrolux.com• Schakel het apparaat uit en trek de stekker uit het stopcontact voordat u onderhoudshandelingen verricht.

• Gebruik geen waterstralen of stoom om het apparaat te reinigen.

• Maak het apparaat schoon met een vochtige, zachte doek. Gebruik alleen neutrale schoonmaakmiddelen. Gebruik geen schuurmiddelen, schuursponsjes, oplosmiddelen of metalen voorwerpen.

WAARSCHUWING! Gevaar voor letsel of verstikking.

• Haal de stekker uit het stopcontact.

• Snijd het netsnoer van het apparaat af en gooi dit weg.

• Verwijder de deurgreep om te voorko- men dat kinderen en huisdieren opge- sloten raken in het apparaat.

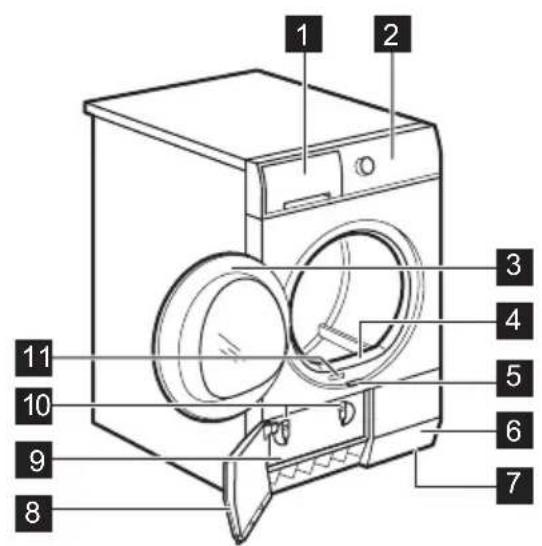

Deur van het apparaat

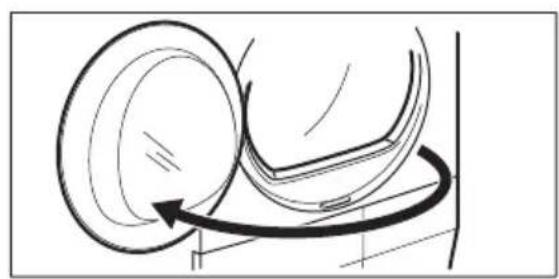

Knop voor de condensordeur

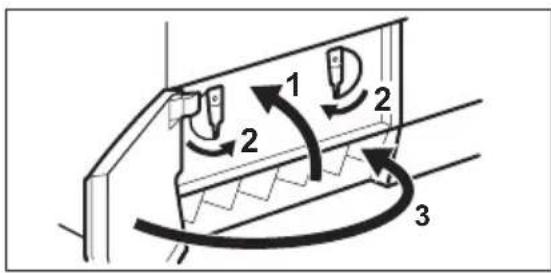

Sloten voor condensordeksel

Typeplaatje De vuldeur kan door de gebruiker aan de andere kant worden ge- plaatst. Het kan helpen om een- voudig wasgoed te plaatsen en te verwijderen of als er een limiet is voor de installatie van het appa- raat (zie aparte folder). NEDERLANDS 53. BEDIENINGSPANEEL

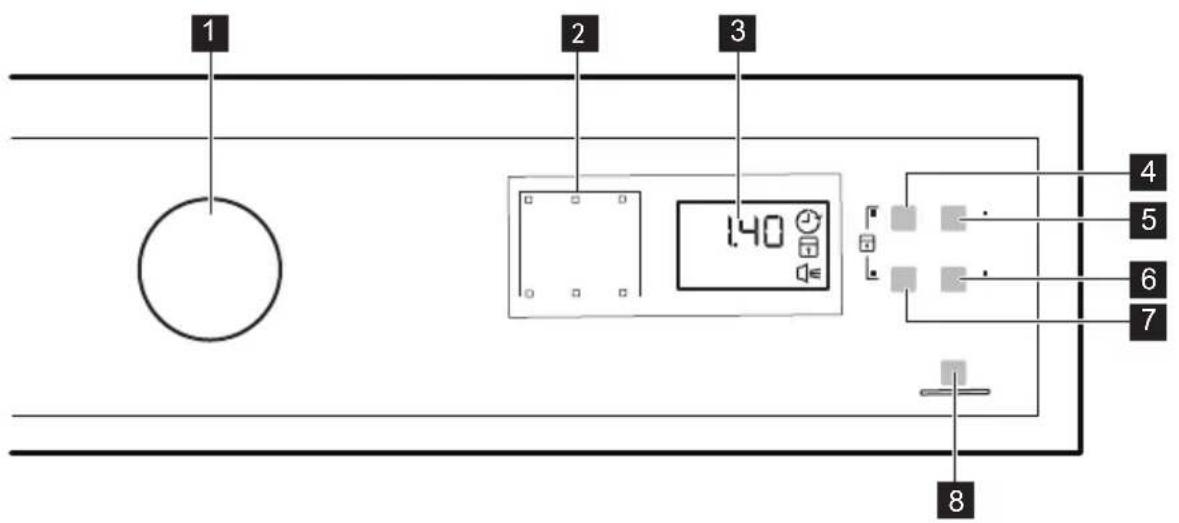

Tiptoets Startuitstel

Tiptoets Start/Pauze Raak de tiptoetsen met uw vinger aan in het gebied met het sym- bool of de naam van de optie. Draag geen handschoenen bij het aanraken van het bedieningspa- neel. Zorg dat het bedieningspaneel al- tijd schoon en droog is. Indicatielampjes Beschrijving Droogfase. Afkoelfase. Anti-kreukbeveiligingfase. Condensator. Waterreservoir. Filter. Startuitstel. Kinderslot. Geluidssignalen. Programmaduur.

Duur van startuitstel.

/ Textielmarkering Katoenen stoffen Extra Droog Droogtegraad: extra droog. / 7kg / Sterkdroog Droogtegraad: intensief droog. / 7kg / Kastdroog

Droogtegraad: kastdroog. / 7kg / Strijkdroog

Droogtegraad: geschikt voor strijken. / 7kg / Synthetische stoffen Extra Droog Droogtegraad: extra droog. / 3kg / Kastdroog

Droogtegraad: kastdroog. / 3kg / Strijkdroog Droogtegraad: geschikt voor strijken. / 3kg / Mix Katoen en synthetische stoffen. Programma lage tempera- tuur. Programma met warme lucht voor fijne was. / 2kg / Tijd Bij dit programma kunt u de optie Tijd gebruiken en de duur van het programma instellen. / 7kg / Opfrissen Frist wasgoed op dat langdurig werd opgeborgen of van de waslijn komt. / 1 kg Wol Opfrissen Wollen kleding opfrissen. Het wasgoed wordt zacht en soe- pel. Haal de kleding onmiddellijk na het einde van het pro- gramma uit het apparaat. / 1 kg Fijne was Fijne was. / 2kg / Sportkleding Sportkleding, dun en licht textiel, microvezel, polyester die niet gestreken hoeven te worden. / 2kg / Strijkvrij Stoffen die maar heel even hoeven te worden gestreken. De droogresultaten kunnen tussen verschillende stoffen on- derling varieren. Schud de items voor u ze in de wasauto- maat plaatst. De kledingstukken na afloop van het pro- gramma onmiddellijk verwijderen en met een kleerhanger ophangen. / 1 kg (of 5 overhemden) /

Het maximale gewicht verwijst naar droge kledingstukken.

Uitsluitend voor testinstituten: Standaardprogramma's voor tests worden gespecificeerd in het EN 61121-document. NEDERLANDS 75. OPTIES

Deze optie is alleen van toepassing voor het programma Tijd . U kunt de duur van het programma instellen tussen 10 minu- ten en 2 uur. De instelling van de duur heeft betrekking op de hoeveelheid was- goed in het apparaat. Wij adviseren de duur bij kleinere hoeveel- heden wasgoed of bij slechts één kleding- stuk kort te houden.

Met deze optie kunt u een droogprogram- ma met een lage temperatuur instellen voor fijne was. Gebruik deze optie voor synthetische stoffen met het symbool op het etiket (bijv. acryl, viscose).

Wanneer de zoemer is geactiveerd, kunt u de zoemer horen:

• op het einde van de cyclus

• aan het begin en einde van de anti- kreukbeveiligingfase

• bij een cyclusonderbreking Standaard staat de zoemer altijd aan. U kunt deze functie gebruiken om het geluid in- of uit te schakelen. U kunt de Zoemer bij alle pro- gramma's inschakelen. Programma's

U kunt samen met het programma ook één of meer opties instellen. Druk op de bijbehorende tiptoets om ze in of uit te schakelen.

Tiptoets Startuitstel

6.1 Kinderslotfunctie

Deze optie voorkomt dat kinderen met het apparaat spelen terwijl een programma in werking is. De programmaknop en de tip- toetsen zijn vergrendeld. Enkel de UIT- schakelaar in ontgrendeld. De kinderslotoptie inschakelen

Gebruik de programmakeuzeknop om een programma te kiezen.

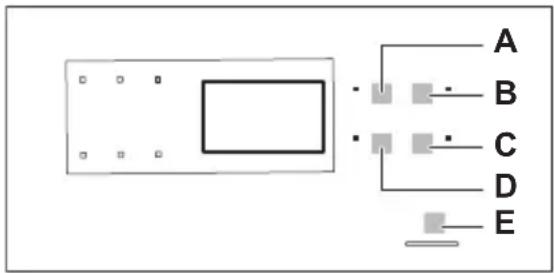

Druk tegelijkertijd op de tiptoetsen (A) en (D) totdat het indicatielampje van het kinderslot gaat branden.

• U kunt het kinderslot tijdens een programma uitschakelen. Houd de- zelfde tiptoetsen ingedrukt totdat het lampje voor het kinderslot uit gaat.

6.2 Waterhardheid en geleiding

De hardheid van water varieert in verschil- lende regio's. De waterhardheid heeft in- vloed op de watergeleiding en de gelei- dingssensor in het apparaat. Als u de waarde van de watergeleiding kent, kunt u de sensor aanpassen voor betere droogresultaten. De geleidingssensor aanpassen

Gebruik de programmakeuzeknop om een programma te kiezen.

2. Druk tegelijkertijd op tiptoetsen (A) en

(B) totdat een van de volgende indica- tielampjes gaat branden:

(gemiddeld 300-600 μS/ cm)

Blijf op de tiptoets (E) drukken totdat het indicatielampje van het correcte ni- veau aan gaat.

Houd de tiptoetsen (A) en (B) gedu- rende ongeveer 2 seconden tegelijk in- gedrukt om de aanpassing te bevesti- gen.

7. DAGELIJKS GEBRUIK

Voordat u het apparaat voor het eerst in gebruik neemt

Maak het apparaat schoon met een vochtige doek.

2. Start een kort programma (d.w.z. 30

minuten) met vochtig wasgoed.

7.1 Een programma starten

Bereid het wasgoed voor en plaats de kledingstukken in het apparaat.

Stel het correcte programma en de gewenste opties voor dit type was- goed in.

• Het display geeft de programma- duur weer.

Druk op de tiptoets Start/Pauze . Het programma begint. LET OP! Zorg bij het sluiten van de deur dat het wasgoed niet tussen de deur van het apparaat en de rub- ber pakking terecht komt. NEDERLANDS 97.2 Startuitstel van een programma

Stel het correcte programma en de gewenste opties voor dit type was- goed in.

Blijf op de startuitsteltoets drukken tot- dat de tijd die u wilt instellen, op het display wordt weergegeven.

• U kunt de start van een programma uitstellen tussen 30 minuten en 20 uur.

3. Druk op de aanraaktoets Start/Pauze .

Het aftellen begint. Het aftellen van de uitgestelde start wordt op het display weergegeven.

• Als het aftelproces voltooid is, wordt het programma gestart.

7.3 Een programma wijzigen

Draai de programmaknop op UIT

2. Stel het programma in.

7.4 Aan het einde van het

programma Als het wasprogramma is voltooid,

• Is met tussenpozen een geluidssignaal te horen.

Het indicatielampje knippert.

Gaat het indicatielampje branden.

• Brandt het indicatielampje Start/Pauze. Het apparaat blijft nog ongeveer 30 minu- ten in de anti-kreukbeveiligingfase wer- ken. In de anti-kreukbeveiligingfase worden de kreukels uit uw kleding gehaald. U kunt het wasgoed uit de machine halen voordat deze fase is voltooid. Wij advise- ren u voor de beste resultaten het was- goed pas te verwijderen als de fase bijna of volledig is voltooid. Na afloop van de anti-kreukbeveiligingfa- se:

Het indicatielampje brandt, maar knippert niet.

Het indicatielampje gaat uit.

• Het indicatielampje Start/Pauze gaat uit.

Draai de programmaknop op UIT

2. Open de deur van het apparaat.

Haal het wasgoed uit de trommel.

Sluit de deur van het apparaat. Na afloop van een programma dient u altijd het filter schoon te maken en het waterreservoir te le- gen.

7.5 Auto STAND-BY-functie

Om het energieverbruik te verlagen, scha- kelt deze functie het apparaat automa- tisch uit:

• Als na 5 minuten geen programma start

• 5 minuten na afloop van het waspro- gramma

8. AANWIJZINGEN EN TIPS

8.1 Wasgoed voorbereiden

• Sluit de drukknoopjes van dekbedover- trekken.

• Laat bandjes of linten niet loshangen (bijvoorbeeld de koorden van een schort). Maak ze aan elkaar vast voor- dat u het programma start.

• Maak alle zakken leeg.

• Als een kledingstuk een interne voering van katoen heeft, draait u het geheel binnenstebuiten. Zorg dat de katoen- laag altijd aan de buitenkant zit.

• Wij adviseren u het correcte program- ma te kiezen voor het soort stof dat in het apparaat is geplaatst.

• Combineer geen stoffen met sterke kleuren en stoffen met lichte kleuren. Sterke kleuren kunnen doorlopen.

• Gebruik een toepasselijk programma voor katoenen jersey en gebreide kle- ding om te voorkomen dat de kleding- stukken krimpen.

www.electrolux.com• Zorg dat het gewicht van het wasgoed niet hoger is dan het maximale gewicht dat in de programmatabel staat.

• Droog alleen wasgoed dat in de droog- automaat kan worden gedroogd. Zie de wasvoorschriften op de kledingstukken. Was- voor- schrif

Beschrijving Wasgoed dat in de droogautomaat kan worden gedroogd. Wasgoed dat in de droogautomaat kan worden gedroogd. Stel het pro- gramma met de standaard temperatuur in. Wasgoed dat in de droogautomaat kan worden gedroogd. Stel het pro- gramma met een lage temperatuur in. Wasgoed dat niet in de droogautomaat kan worden gedroogd.

9. ONDERHOUD EN REINIGING

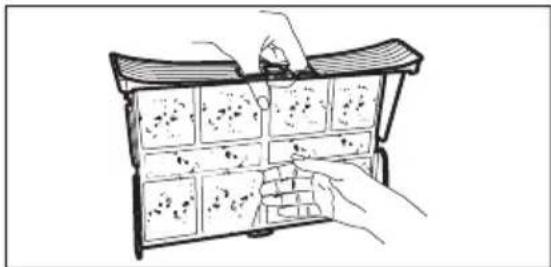

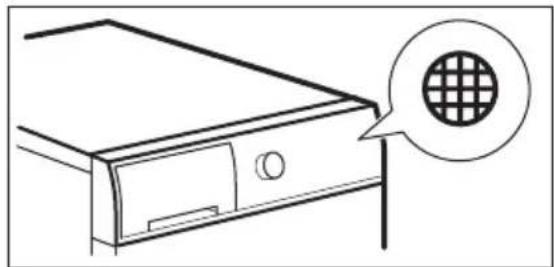

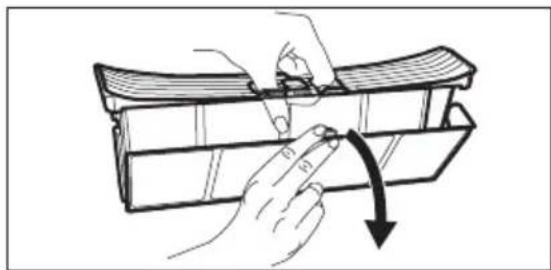

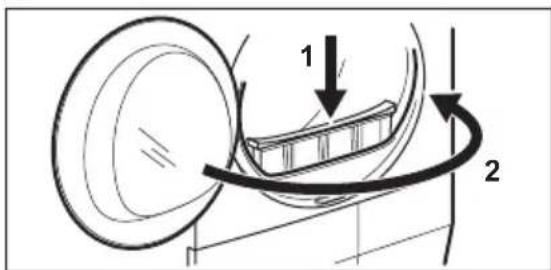

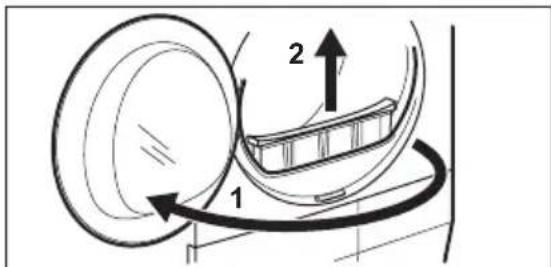

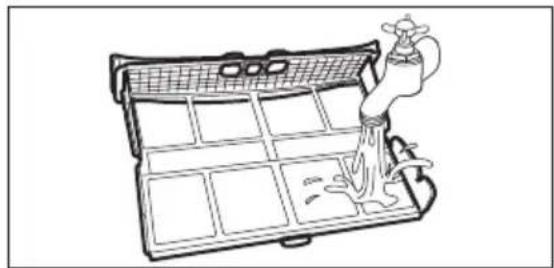

9.1 Het filter schoonmaken

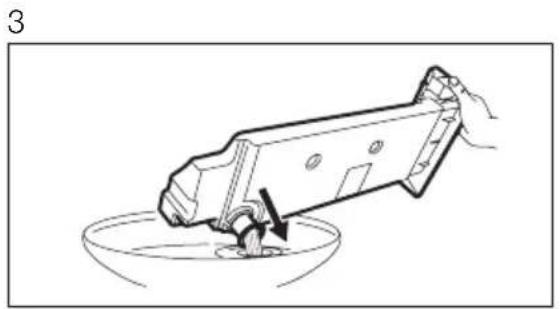

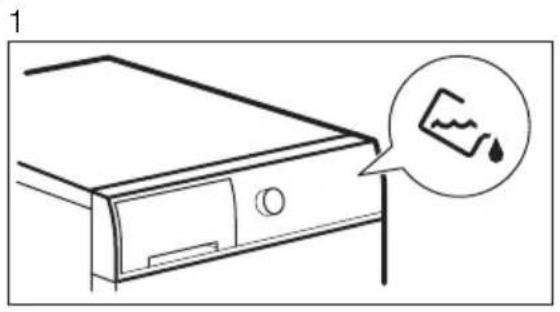

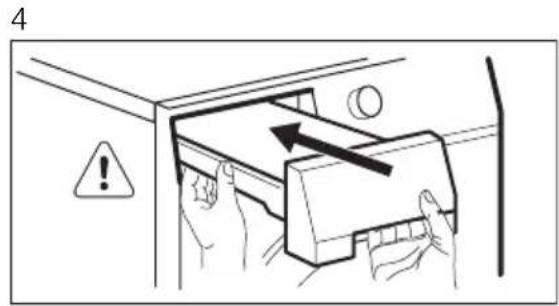

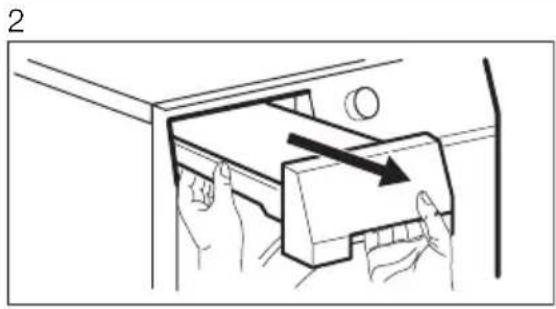

U kunt het water uit het waterre- servoir gebruiken als alternatief voor gedistilleerd water (bijv. voor een stoomstrijkijzer). Verwijder voordat u het water gebruikt, eerst eventuele vuilrestjes met een filter.

Maak de trommel schoon met een vochti- ge doek. Gebruik alleen neutrale schoon- maakmiddelen. Gebruik geen schuurmid- delen, schuursponsjes of oplosmiddelen. Trommel droog maken met een zachte doek.

9.5 Schoonmaken van de

buitenkant Maak het apparaat schoon met een voch- tige doek. Gebruik alleen neutrale schoonmaakmiddelen. Gebruik geen schuurmiddelen, schuursponsjes of op- losmiddelen. Apparaat droog maken met een zachte doek.

9.6 De luchtcirculatiesleuven

reinigen Gebruik een stofzuiger om de pluisjes uit de luchtcirculatiesleuven te verwijderen.

Storing Mogelijke oplossing U kunt het apparaat niet activeren. Zorg dat de stekker in het stopcontact zit. Zorg dat er geen zekering in de zekerin- genkast is doorgebrand. Het programma start niet. Druk op Start/Pauze . Zorg dat de deur van het apparaat is ge- sloten. De deur van het apparaat gaat niet dicht. Zorg dat het filters op de juiste wijze is ge- installeerd. Zorg dat het wasgoed niet tussen de deur van het apparaat en de rubber pakking te- recht komt. NEDERLANDS 13Storing Mogelijke oplossing Het apparaat stopt tijdens de werk- ing. Controleer of het waterreservoir leeg is. Druk op Start/Pauze om het programma weer te starten. Op het display verschijnt een lange programmaduur.

Verzeker u ervan dat het gewicht van het wasgoed geschikt is voor de duur van het programma. Zorg dat het filter schoon is. Het wasgoed is te nat. Centrifugeer het wasgoed nogmaals in de wasautomaat. Zorg ervoor dat de kamertemperatuur niet te hoog is. Op het display verschijnt een korte programmaduur. Stel het programma Tijd of Extra Droog in. Op het display verschijnt Err. Als u een nieuw programma wilt instellen, moet u eerst het apparaat uit- en inscha- kelen. Zorg dat de opties geschikt zijn voor het programma. Op het display verschijnt E51) Het apparaat uit en weer aanzetten. Start een nieuw programma. Als het probleem opnieuw optreedt, neemt u contact op met onze service-afdeling.

Na ongeveer 5 uur stopt het programma automatisch.

10.2 Als de droogresultaten niet

naar tevredenheid zijn.

• Het ingestelde programma was onjuist.

• Het filter is verstopt.

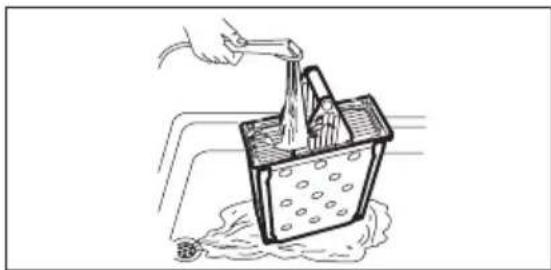

• De condensor is verstopt.

• Er zat te veel wasgoed in het apparaat.

• Verkeerde instelling van de geleidings- sensor.

• De luchtcirculatiesleuven zijn verstopt.

11. TECHNISCHE GEGEVENS

Afmetingen (mm) Breedte / hoogte / diepte 850 x 600 x 540 mm (maximal 575 mm) Max. diepte (met de deur geopend) 1030 mm Max. breedte (met de deur geopend) 950 mm Aansluiting aan het elektrici- teitsnet Voltage 230 V Frequentie 50 Hz

www.electrolux.comZekering 16 A Totaal vermogen 2800 W Trommelinhoud 104 l Gewicht van het apparaat 37 kg Wasgoed: max. gewicht 7 kg Type gebruik Huishoudelijk Omgevingstemperatuur Minuten 5 °C Vulgewichten 35 °C Energieverbruik

kWh/cyclus 3,92 kWh Jaarlijks energieverbruik

272 kWh Energie-efficiëntieklasse B Energieverbruik Modus aan 0,48 W Modus uit 0,48 W

In overeenstemming met EN 61121. 7 kg katoen op centrifugeersnelheid van 1000 omw/ min.

Dit is het geschatte energieverbruik bij 4 personen die het apparaat op de juiste wijze gebruiken.

Tijd (Time) touchpad

Strijkdroog (Iron Dry)

Strijkdroog (Iron Dry)

Tijd (Time) touchpad

Strijkvrij (Leichtbü- geln)
