GEBRUIKSAANWIJZING EDC68555W ELECTROLUX

Ga voor meer van onze ideeën naar www.electrolux.com

INHOUD

Belangrijke veiligheidsinformatie 2

Milieu 4

Productbeschrijving 5

Bedieningspaneel 6

Voordat u de oven voor het eerst in gebruik neemt 6

Programmatabel 6

Dagelijks gebruik 8

Onderhoud en reiniging 11

Wat te doen als ... 13

Tips voor testinstanties 16

Installatie 17

Onderhoud 18

Wijzigingen voorbehouden

BELANGRIJKE VEILIGHEIDSINFORMATIE

Belangrijk! In het belang van uw veiligheid en om een correct gebruik te kunnen waarborgen is het van belang dat u, alvorens het apparaat te installeren en in gebruik te nemen, deze gebruiksaanwijzing, inclusief de tips en waarschuwingen, grondig doorleest. Om onnodige vergissingen en ongevallen te voorkomen is het belangrijk ervoor te zorgen dat alle mensen die het apparaat gebruiken, volledig bekend zijn met de werking ervan en de veiligheidsvoorzieningen Bewaar deze instructies en zorg ervoor dat zij bij het apparaat blijven als het wordt verplaatst of verkocht, zodat iedereen die het apparaat gedurende zijn hele levensduur gebruikt, naar behoren is geïnformeerd over het gebruik en de veiligheid van het apparaat.

- Lees deze handleiding zorgvuldig

voordat u het apparaat in gebruik neemt.

Algemene veiligheid

• Het is gevaarlijk om de specificaties te wijzigen of om te proberen op enigerlei wijze veranderingen aan te brengen aan dit apparaat
• Dit apparaat is niet bedoeld voor gebruik door personen (met inbegrip van kinderen) met beperkte lichamelijke of verstandelijke vermogens of een gebrek aan ervaring en kennis, tenzij dit onder toezicht gebeurt van een voor hun veiligheid ver-

antwoordelijke persoon of tenzij zij van een dergelijke persoon instructie hebben ontvangen over het gebruik van het apparaat.

• Zorg ervoor dat kleine kinderen en huisdieren niet in de trommel klimmen. Controleer om dit te voorkomen de trommel vóór gebruik
• Voorwerpen als munten, veiligheidsspelden, spijkers, schroeven, stenen of andere harde, scherpe materialen kunnen grote schade aan het apparaat toebrengen en mogen niet in het apparaat terechtkomen.
• Om brandgevaar te voorkomen door te lang drogen, dient het apparaat niet gebruikt te worden om de volgende voorwerpen te drogen Kussens, gewatteerde dekens en dergelijke (deze artikelen zorgen voor ophoping van hitte)
• Artikelen van schuimrubber (latexschuim), douchemutsjes, waterdichte kleding, artikelen met een rubberbinnenkant en kleding of kussens met vulling van schuim-rubber dienen niet in de droogtrommel te worden gedroogd
• Het apparaat dient na gebruik, bij reini- ging en bij onderhoud altijd afgesloten te worden van stroomvoorziening

• Probeer in geen geval zelf de machine te repareren Reparaties die door niet-deskundige personen uitgevoerd worden, kunnen tot schade of letsel leiden. Neem contact op met een Klantenservice bij u in de buurt Vraag altijd om originele vervangingsonderdelen

• Artikelen die zijn bevuild met stoffen als spijsolie, aceton, benzine, petroleum, vlekkenverwijderaars terpentine, boenwas en boenwasverwijderaars dienen alvorens in de droogtrommel te worden gedroogd, te worden gewassen in heet water met een extra hoeveelheid wasmiddel

• Explosiegevaar droog nooit voorwerpen in de wasdroger die in aanraking zijn geweest met ontvlambare oplosmiddelen (petroleum, spiritus, producten voor chemische reiniging en dergelijke). Aangezien deze bestanddelen vluchtig zijn, kunnen ze een explosie veroorzaken Droog alleen voorwerpen in de wasdroger die met water gewassen zijn
• Brandgevaar voorwerpen die vlekken bevatten of gedrenkt zijn in plantaardige of bakolie vormen een gevaar voor brand en mogen niet in de wasdroger geplaatst worden.
• Als u uw was met vlekkenverwijderaar heeft gewassen, moet u een extra spoelcyclus uitvoeren voordat u uw was in de wasdroger laadt
• Zorg ervoor dat er geen aanstekers of lucifers in de zakken zijn achtergebleven van kleding in het geval die in de wasdroger geladen worden

! Waarschuwing!

• Brandgevaar! Stop een wasdroger nooit voor het einde van een droogcyclus, tenzij alle voorwerpen snel uit de trommel verwijderd en uitgehangen worden, zo dat de hitte wordt verdreven
• Er mogen zich geen pluizen verzamelen in de droger.

- Gevaar voor elektrische schokken!

Spuit geen waterstralen op het apparaat.

• Het laatste deel van een droogtrommelcyclus vindt plaats zonder warmte (koelcyclus) om ervoor te zorgen dat de artikelen uiteindelijk een temperatuur hebben waarbij is gewaarborgd dat de artikelen niet worden beschadigd.
• De wasdroger mag niet worden gebruikt als er industriële chemische reinigingsmiddelen zijn gebruikt.
• Zorg voor een goede ventilatie in de ruimte waar het apparaat geinstalleerd is, om het terugstromen van gassen van appara-

ten in de ruimte die op andere brandstoffen werken, zoals open haarden, te voorkomen.

Installatie

• Dit apparaat is zwaar. Wees voorzichtig als u het apparaat verplaatst.
• Controleer bij het uitpakken van het apparaat of dit niet is beschadigd Gebruik het apparaat bij twijfel niet en neem contact op met de Klantenservice
• Alle verpakkingsmaterialen moeten vóór het gebruik worden verwijderd Als dit wordt nagelaten kan dit ernstige schade aan het product en andere eigendommen tot gevolg hebben Zie het desbetreffende hoofdstuk in de gebruiksaanwijzing
• Eventuele voor de installatie van het apparaat noodzakelijke elektrotechnische werkzaamheden, moeten worden uitgevoerd door een gekwalificeerde elektricien
• Als het apparaat op een tapijtvloer wordt geplaatst, dient de hoogte van de stelpootjes te worden aangepast om de lucht onder het apparaat toch goed te kunnen laten circuleren
• Controleer na installatie van het apparaat of dit niet op het aansluitsnoer drukt of staat
• Als de wasdroger bovenop een wasmachine wordt geplaatst, is het noodzakelijk de stapelkit te gebruiken (optioneel accessoire)

Gebruik

• Dit apparaat is bestemd voor huishoudelijk gebruik Het is niet toegestaan het apparaat te gebruiken voor andere doeleinden dan waarvoor het is bestemd
• Was alleen textiel dat geschikt is voor machinaal drogen Volg de instructies op het wasvoorschrift in de kleding
• Droog geen ongewassen artikelen in de wasdroger
• Doe niet te veel wasgoed in de machine Zie het desbetreffende hoofdstuk in de gebruiksaanwijzing
• Kleding die druipnat is mag niet in de droger worden geplaatst
• Kledingstukken die in aanraking zijn geweest met vluchtige aardolieproducten mogen niet in de wasdroger gedroogd worden Als vluchtige reinigingsvloeistof-

fen zijn gebruikt, dient u ervoor te zorgen dat de vloeistof uit het kledingstuk is verwijderd voordat u het in de machine doet

• Trek de stekker nooit aan het snoer uit het stopcontact; maar aan de stekker zelf
• Gebruik de wasdroger nooit als het elektrische snoer, het bedieningspaneel, het bovenblad of de sokkel beschadigd zijn, zodat de binnenkant van de wasmachine toegankelijk is
• Wasverzachters of soortgelijke producten dienen te worden gebruikt zoals gespecificeerd in de wasverzachterinstructies
• Let op – heet oppervlak : Raak het oppervlak van het dekseltje van de deurverlichting niet aan wanneer de verlichting ingeschakeld is

(Alleen drogers die zijn uitgerust met inwendige trommelverlichting)

Kinderslot

- Deze machine is niet bedoeld voor gebruik door jonge kinderen of verstandelijk gehandicapten zonder toezicht

MILIEU

Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld, maar moet worden afgegeven bij een verzamelpunt waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de juiste manier wordt verwijderd, voorkomt u mogelijke negatieve gevolgen voor mens en milieu die zich zouden kunnen voordoen in geval van verkeerde afvalverwerking. Voor gedetailleerdere informatie over het recyclen van dit product, kunt u contact opnemen met de gemeente, de gemeentereiniging of de winkel waar u het product hebt gekocht.

Oud apparaat

Waarschuwing!

Trek de stekker uit het stopcontact als u de machine niet meer gebruikt. Snij de voedingskabel van het apparaat en gooi deze samen met de stekker weg. Maak de deurvergrendeling onklaar. Dan kunnen kinderen zich niet in de machine opsluiten en hun leven in gevaar brengen.

- Kinderen herkennen de gevaren die bij elektrische apparaten horen vaak niet Houd kinderen uit de buurt om te voorkomen dat ze met het apparaat spelen

Waarschuwing!

- Gevaar op verstikking! De verpak- kingsmaterialen (bijv. plastic folie, po- lystyreen) kunnen een gevaar opleve- ren voor kinderen - houd uit de buurt van kinderen.

• Berg alle wasmiddelen op een veilige plaats, buiten het bereik van kinderen op.
• Zorg ervoor dat kinderen of huisdieren niet in de trommel kunnen klimmen.

Verpakkingsmateriaal

De verpakkingsmaterialen zijn milieuvriendelijk en kunnen worden gerecycled. De kunststofonderdelen zijn gemarkeerd, bijv. >PE<, >PS<, enz. Gooi het verpakkingsmateriaal in de daarvoor bedoelde container bij uw plaatselijke afvaldienst.

Milieutips

• In de droger wordt uw wasgoed pluizig en zacht Daarom heeft u bij het wassen geen wasverzachter nodig
• Uw droger werkt het zuinigst als u
• de ventilatieopeningen in de sokkel altijd vrij houdt;
• u zich aan de in het programma-overzicht aanbevolen laadvolumes houdt;
• zorgt voor goede ventilatie in de ruimte waar het apparaat geïnstalleerd is;
• het microfilter en de fijne zeef na elke droogcyclus reinigt;
• het wasgoed goed centrifugeert voordat u het in de droger stopt.

Energieverbruik hangt af van het in de wasmachine ingestelde centrifugetoerental. Hogere centrifugetoerental - minder energieverbruik.

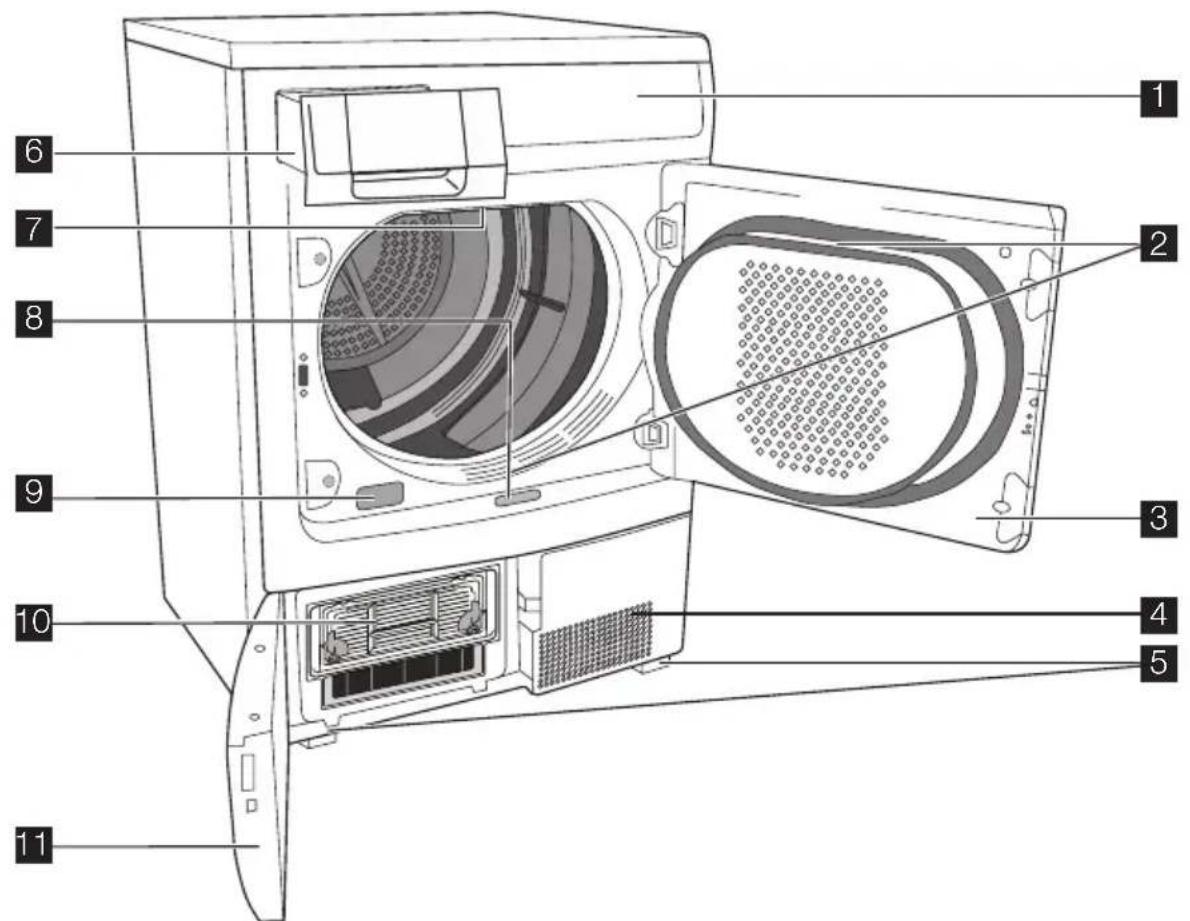

PRODUCTBESCHRIJVING

1 Bedieningspaneel
2 Pluizenfilters
3 /uldeur (omkeerbaar)
4 Luchtrooster
5 Verstelbare pootjes
6 _ade met condenswaterreservoir

7 Trommelverlichting
8 Drukknop voor het openen van de deur
9 Typeplaatje
10 Warmtewisselaar
11 Warmtewisselaar deur

BEDIENINGSPANEEEL

    T["5"] --> U["Délicat Delicaat"]
    U --> V["Maxl. Max"]
    U --> W["Médium Med"]
    U --> X["Mini Min"]
    V --> Y["Séchage Drogen"]
    V --> Z["Refroidissement Luchten"]
    V --> AA["Anti-Fraisage/Fin Anti-kreuk/Einde"]
    V --> AB["Alarme Zoemer"]

    AC["3"] --> AD["Départ/Pause Start/Pauze"]

    style A fill:#f9f,stroke:#333
    style B fill:#ccf,stroke:#333
    style C fill:#cfc,stroke:#333
    style D fill:#fcc,stroke:#333
    style E fill:#ffc,stroke:#333
    style F fill:#cff,stroke:#333
    style G fill:#ffc,stroke:#333
    style H fill:#ffc,stroke:#333
    style I fill:#ffc,stroke:#333
    style J fill:#ffc,stroke:#333
    style K fill:#ffc,stroke:#333
    style L fill:#cfc,stroke:#333
    style M fill:#cfc,stroke:#333
    style N fill:#cfc,stroke:#333
    style O fill:#cfc,stroke:#333
    style P fill:#cfc,stroke:#333
    style Q fill:#cfc,stroke:#333
    style R fill:#cfc,stroke:#333
    style S fill:#cfc,stroke:#333
    style T fill:#cfc,stroke:#333
    style U fill:#cfc,stroke:#333
    style V fill:#cfc,stroke:#333
    style W fill:#cfc,stroke:#333
    style X fill:#cfc,stroke:#333
    style Y fill:#cfc,stroke:#333
    style Z fill:#cfc,stroke:#333
    style AA fill:#cfc,stroke:#333
    style AB fill:#cfc,stroke:#333

1 Programmakeuzeknop en aan/uit-schakelaar
2 Toets Uitgestelde start
3 Toets START/PAUZE

4 Controlelampjes
5 Functietoetsen

VOORDAT U DE OVEN VOOR HET EERST IN GEBRUIK NEEMT

Om eventuele restanten, die ontstaan zijn tijdens de fabricage, te verwijderen, de trommel van de droger afvegen met een vochtige doek of een korte cyclus (30 MIN.) met vochtige lappen in de trommel laten draaien.

1. Draai de programmaknop op 30' (TIJD).
2. Druk op de toets START/PAUZE.

PROGRAMMATABEL

Programma		max. belading(droge kleding)	Toepassing/eigenschappen	Verzorgingslabel
[65D6] KATOEN
	Extra droog	8 kg	Grondig drogen van dik of meerlaags textiel, bijv. badstof artikelen, badjassen.	[722X]
	Kastdroog	8 kg	Grondig drogen van textiel van gelijke dikte, bijv. badstof, gebreide voorwerpen, handdoeken.
[W0B4]	Strijkdroog	8 kg	Voor dunne stoffen die ook niet gestreken worden, bijv. ge-breide artikelen, katoenen overhemden.
SYNTHETISCH
[4D0Z]	Extra droog	3 kg	Grondig drogen van dik textiel of textiel dat uit meerdere la-gen bestaat, bijv. truien, beddengoed, tafellinnen.	[868X]
	Kastdroog	3 kg	Voor dunne stoffen die niet gestreken worden, bijv. shirts die gemakkelijk in onderhoud zijn, tafelkleden, babykleer-tjes, sokken, lingerie met baleinen of met beugels.

Programma	max. belading(droge kleding)	Toepassing/eigenschappen	Verzorgingslabel
Strijkdroog	3 kg	Voor dunne stoffen die ook niet gestreken worden, bijv. gebreide artikelen, katoenen overhemden.
TIJD 30' 1 kg		Drogen van dik of meerlaags textiel, bijv. badstof artikelen.Voor het drogen van afzonderlijke stukken wasgoed of kleine hoeveelheden van minder dan 1 kg.
MIX MIX	3 kg	Voor het drogen van katoenen en synthetische stoffen, op lagere temperatuur.
Anri-kreuk	1 kg(of 5 over hem den)	Speciaal programma met anti-kreukmechanisme, voor easy care-stoffen zoals overhemden en blouses; Om makkelijker te kunnen strijken. Het resultaat is afhankelijk van het soort stof en de afwerking. Doe het wasgoed onmiddellijk na het centrifugeren in de droger; Haal overhemden zodra ze gedroogd zijn direct uit de droger en hang ze op een kleerhan- ger.
Jeans	8 kg	Voor vrijetijdskleding, zoals jeans, sweatshirts, enz., van ver- schillende materiaaldikte (bijv. bij de manchetten en naden).
Wol	1 kg	Om wollen stoffen te drogen nadat ze gewassen zijn, met gebruik van warme lucht en een minimale mechanische be- lasting (zie de paragraaf "Wasgoed sorteren en voorberei- den"). Advies: Haal de stoffen onmiddellijk na het drogen uit de machine, er volgt geen anti-kreukprogramma.De droogcyclus voor wol van deze wasdroger is getest en goedgekeurd door De Woolmark Company. De cyclus is ge- schikt voor gebreide wollen kleding die volgens het etiket op de hand moet worden gewassen op voorwaarde dat de kleding op een door Woolmark aangeraden manier op de hand gewassen is en gedroogd wordt volgens de instruc- ties van de fabrikant. (M1022)
Opfrissen	1 kg	Speciaal programma, van ongeveer 10 minuten, voor het opfrissen of behoedzaam reinigen van textiel met in de han- del verkrijgbare producten voor chemische reiniging. (ge- bruik alleen producten die door de fabrikant geschikt wor- den bevonden voor de trommeldroger; lees de gebruiksaan- wijzingen van de fabrikant voor gebruik.)( Zoemer functie be- schikbaar)
Kort
Synthetisch kort 2 kg		Voor het snel drogen van synthetische stoffen met zo min mogelijk kreuken. Droogresultaat: klaar om op te bergen.
Katoen kort 3 kg		Voor het snel drogen van katoen met zo min mogelijk kreu- ken. Droogresultaat: klaar om op te bergen.

DAGELIJKS GEBRUIK

Het wasgoed sorteren

- Sorteer op weefseltype:

- Katoen/linnen voor programma's in de programmagroep 📋 Katoen.

- Mengsels en synthetische stoffen voor programma's in de programmagroep △ Synthetisch .

- Sorteer op verzorgingslabel: De verzorgingslabels betekenen het volgende:

Drogen in de droogtrommel is in principe mogelijk

Drogen op normale temperatuur

Drogen op lage temperatuur

Drogen in de trommeldroger is niet mogelijk

Belangrijk! Doe geen nat wasgoed in de droger dat niet op het label gespecificeerd is als geschikt voor drogen in de droogtrommel.

Dit apparaat kan gebruikt worden voor alle soorten nat wasgoed dat gelabeld is als geschikt voor drogen in de droogtrommel.

• Droog nieuw, gekleurd textiel niet samen met lichtgekleurd wasgoed. Textielkleuren kunnen afgeven.
• Droog geen tricot en gebreide artikelen op het programma. Extra droog. Deze stukken kunnen krimpen!
• Wol en wolachtige stoffen kunnen gedroogd worden met het programma ⚙ Wol . Centrifugeer de wollen stukken voor de droogcyclus zo goed mogelijk (max. 1200 tpm). Droog alleen wollen stukken samen die vergelijkbaar of hetzelf-de zijn qua materiaal, kleur en gewicht. Droog zware stukken wasgoed van wol apart.

Wasgoed voorbereiden

• Om te voorkomen dat was verstrikt raakt: sluit ritsen, knoop dekbedovertrekken dicht en sluit losse riemen of strikken (bijv. van schorten).
• Maak zakken leeg. Verwijder metalen voorwerpen (paperclips, veiligheidsspelden etc.).
• Keer voorwerpen met dubbellaagse weefsels binnenstebuiten (bijv. met katoen afgewerkte anoraks, de katoenlaag moet

aan de buitenkant zitten). Deze weefsels drogen dan beter.

Belangrijk! Doe niet teveel wasgoed in de machine. Houd de max. belading van 8 kg aan.

Gemiddeld gewicht van wasgoed

badjas 1200 g
dekbedovertrek 700 g
herenwerkoverhemd 600 g
herenpyjama 500 g
laken 500 g
tafelkleed 250 g
herenoverhemd 200 g
nachthemd 200 g
kussensloop 200 g
badstof handdoek 200 g
blouse 100 g
damesslip 100 g
herenslip 100 g
servet 100 g
theedoek	100 g

Machine inschakelen

Draai de programmakeuzeknop op een programma. De machine wordt ingeschakeld. Als de vuldeur wordt geopend, wordt de trommel verlicht.

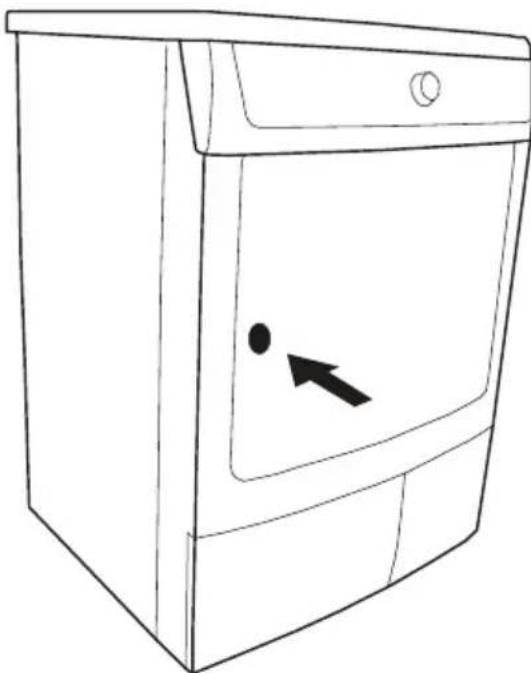

Openen van de deur en het laden van het wasgoed

1. Open de vuldeur:

Druk tegen de vuldeur (drukpunt)

1. Vul de trommel met wasgoed (druk het niet aan).

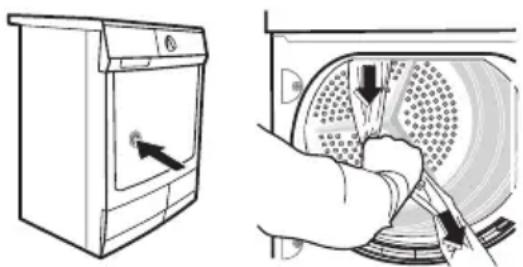

Let op! Laat het wasgoed niet tussen de deur en de rubber pakking terecht kommen.
3. Doe de vuldeur goed dicht. U moet een duidelijke klik horen.

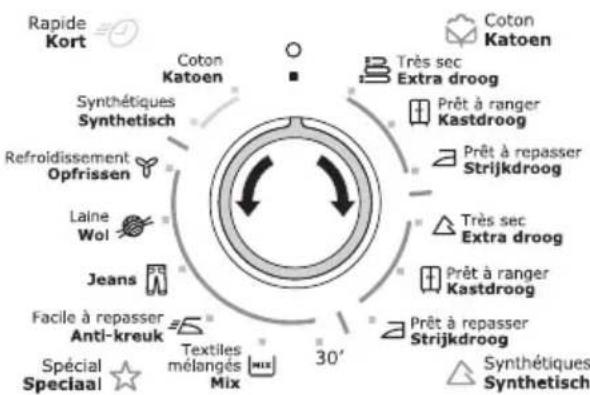

Het programma selecteren

Draai de programmakeuzeknop op de ge- wenste temperatuur. Het lampje START/ PAUZE begint te knipperen.

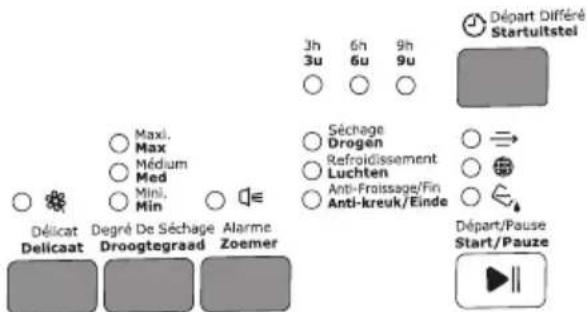

Extra functies selecteren

U kunt kiezen uit de extra functies DELI-CAAT, DROOGTEGRAAD, ZOEMER en STARTUITSTEL.

3h 3u 6h 6u 9h 9u Départ Différé Startuitstei Maxl. Max Médium Med Mini. Min Séchage Drogen Refroidissement Luchten Anti-Fraissage/Fin Anti-kreuk/Einde Départ/Pause Start/Pauze Délicat Delicaat Degré De Séchage Droogtegraad Alarme Zoemer

DELICAAT

Voor het behoedzaam drogen van gevoelig textiel dat voorzien is van het verzorgingslabel en voor temperatuurgevoelig textiel (bijv. acryl, viscose). Het programma wordt uitgevoerd met een lagere temperatuur. DELI-CAAT is alleen geschikt om te gebruiken bij ladingen tot maximaal 3 kg.

1. Toets DELICAAT indrukken. Het over-eenkomstige controlelampje gaat branden.

DROOGTEGRAAD

Druk herhaaldelijk op de toets DROOGTE-GRAAD om de gewenste optie te selecteren. Het relevante lampje gaat branden. Het wasgoed wordt droger door van MIN. naar MAX. te gaan. Druk zo vaak als nodig is op de toets DROOGTEGRAAD, totdat het lampje bij het gewenste restvochtniveau oplicht.

Als het programma klaar is gaat het contro- lelampje EINDE branden.

ZOEMER

Wanneer de droogcyclus beëindigd is, klinkt er een intermitterend geluidssignaal. Door het indrukken van de toets ZOEMER wordt het geluidssignaal in de volgende ge- vallen uitgeschakeld:

• het selecteren van het programma
• het indrukken van de toetsen
• als de programmakeuzeknop op een andere stand wordt gezet tijdens het programma of als u tijdens de cyclus een optietoets indrukt
• aan het einde van het programma.
  Het overeenkomstige lampje gaat branden

STARTUITSTEL

Met deze toets kunt u de start van het pro- gramma 3, 6 of 9 uur uitstellen.

Druk op de toets tot het lampje dat hoort bij de gewenste vertraging gaat branden. Deze optie moet geselecteerd worden nadat u het programma heeft geselecteerd en voor het selecteren van 3 6 9 moet de START/PAUZE worden ingedrukt om het programma te starten.

De machine begint af te tellen, hetgeen wordt aangegeven door de controlelampjes. Als u bijvoorbeeld voor een vertraging van 9 uur heeft gekozen (controlelampje 9h brandt), zal na 3 uur het lampje van 9h uit-gaan en het lampje van 6h gaan branden; als er weer 3 uur zijn verstreken, gaat het lampje van 6h uit en gaat het lampje van 3h branden. Als de 9 uur zijn verstreken (controlelampje van 3h gaat uit), start de droog-cyclus. Tijdens de uitgestelde startperiode is het niet mogelijk om het programma te wij-zigen of de geselecteerde uitgestelde start. Als u dit toch wilt, moet u eerst alles annule-ren door de programmakeuzeknop op de stand "O" te zetten. Selecteer het nieuwe programma, de opties en de uitgestelde start en druk vervolgens op START/PAU-ZE. Als u alleen de opties wilt wijzigen, kan dit alleen als de nieuwe optie(s) compatibel is(zijn) met het programma. Stel de machine in op PAUZE door de desbetreffende toets in te drukken, selecteer de nieuwe optie(s) en druk wederom op de toets START/PAU-ZE.

Als u nog wat wasgoed in de trommel wilt stoppen, tijdens het aftellen van de machine, dient u na deze handeling te hebben uitgevoerd en de deur te hebben gesloten nogmaals op de toets START/PAUZE te drukken, om ervoor te zorgen dat de machine verder gaat met aftellen (resterende tijd die over is).

Het programma starten

Druk op de toets START/PAUZE. Het desbetreffende lampje stopt met knipperen. Het programma is gestart. De controlelampjes van DROGEN en OPFRISSEN gaan na elkaar branden. Alle droogprogramma's eindigen met een afkoelfase van 10 minuten (lampje OPFRISSEN brandt). Na deze fase mag u het wasgoed uit de trommel halen.

Het programma veranderen

Om het lopende programma te wijzigen moet dit eerst worden geannuleerd door de programmakeuzeknop op "O" te draaien. Selecteer het nieuwe programma en druk op de toets START/PAUZE.

Extra artikelen in de trommel doen of eruit halen voordat het programma is afgelopen

1. Open de vuldeur.

⚠ Waarschuwing! Het wasgoed en de trommel kunnen heet worden. Gevaar voor verbranding!

1. Doe de artikelen in de trommel, of haal ze eruit.
2. Doe de deur stevig dicht. U moet een duidelijke klik horen.
3. Druk op de toets START/PAUZE om verder te gaan met de droogcyclus.

Droogcyclus voltooid / wasgoed uit de trommel halen

Zodra de droogcyclus is voltooid, gaan de lampjes ANTI-KREUK/EINDE, filter en vol reservoir branden. Als de toets ZOEMER wordt ingedrukt, klinkt er gedurende één minuut een intermitterend geluidssignaal.

De droogcycli (behalve voor het WOL - programma) worden automatisch gevolgd door een anti-kreukfase die ongeveer 30 minuten duurt. De trommel draait gedurende deze fase met onderbrekingen. Hierdoor blijft het wasgoed los en kreukt het niet. Het wasgoed kan tijdens de anti-kreukfase te allen tijde uit de machine gehaald worden. (Het wasgoed moet op zijn laatst tegen het einde van de anti-kreukfase uit de machine worden gehaald om het vormen van kreuken te voorkomen.)

1. Open de deur.
2. Voordat u het wasgoed uit de trommel haalt, het pluis van het microfilter verwijderen. U kunt dat het beste met een vochtige hand doen. (Zie hoofdstuk "Onderhoud en reiniging".)
3. Haal het wasgoed uit de trommel.
4. Draai de programmakeuzeknop op O Uit.

Belangrijk! Na elke droogcyclus:

- Reinig het microfilter en het fijne filter - De condenswaterreservoir leegmaken

(Zie hoofdstuk "Onderhoud en reiniging".) 5. Sluit de deur.

ONDERHOUD EN REINIGING

Reinig de pluizenfilters

Om ervoor te zorgen dat het apparaat perfect blijft werken, moeten de pluizenfilters in de deur en aan de voorkant van de trommel na elke droogcyclus schoongemaakt worden.

Let op! Belangrijk. Gebruik de droger nooit zonder pluizenfilter of met een beschadigd of verstopt pluizenfilter.

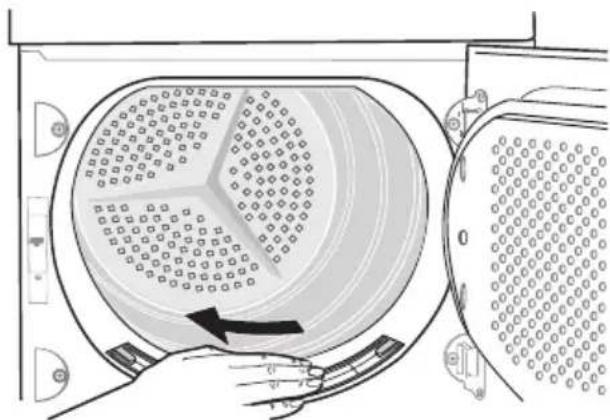

1. Open de vuldeur

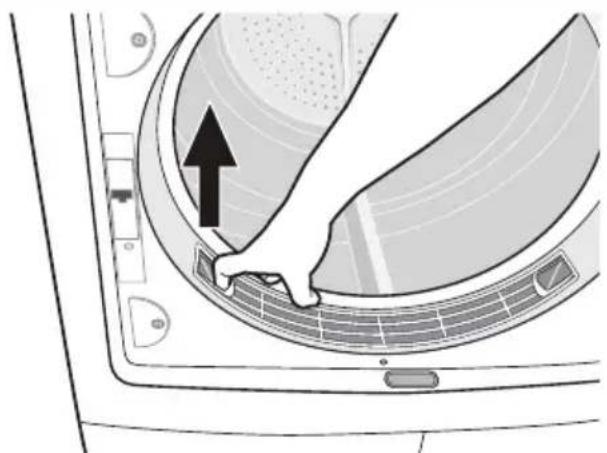

1. Maak het microfilter schoon met een vochtige hand, het filter is in het onderste deel van de vuldeur ingebouwd.

2. Na verloop van tijd ontstaat er aanslag van restanten wasmiddel op het was- goed op de filters. Wanneer dit gebeurt dienen de filters gereinigd te worden met warm water en een borstel. Verwijder het filter uit de deur door het naar bui- ten te trekken. Het filter kan worden ge- plaatst met de tand naar links of naar rechts gericht). Vergeet niet het na reini- ging terug te zetten.

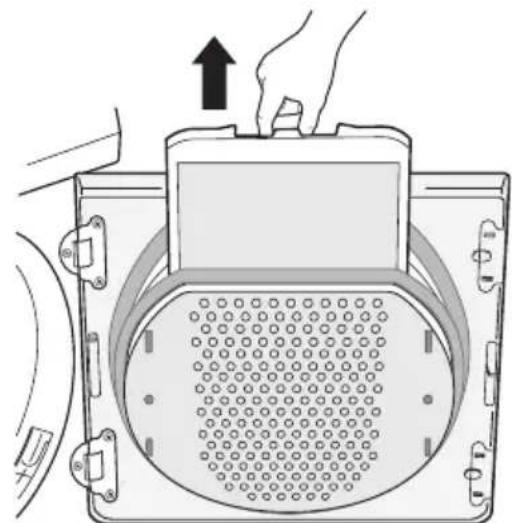

1. Verwijder het pluis, bij voorkeur met een vochtige hand, van het pluizenfilter.

2. Vervang het filter.

Veeg de deurpakking meteen na afloop van de droogcyclus met een vochtige doek af.

Het waterreservoir legen

Maak het waterreservoir na elke droogcyclus leeg.

Als het waterreservoir vol is, wordt een actief programma automatisch afgebroken en gaat het waarschuwingslampje 📋 branden.

Om verder te kunnen gaan met het programma, moet het waterreservoir eerst leeggemaakt worden.

Waarschuwing! Het condenswater is niet geschikt als drinkwater of om voedsel te bereiden.

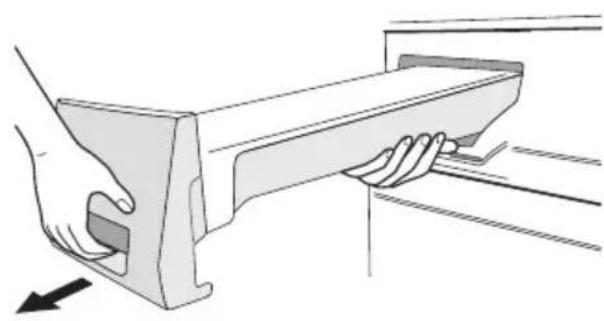

1. Trek het waterreservoir helemaal naar buiten.

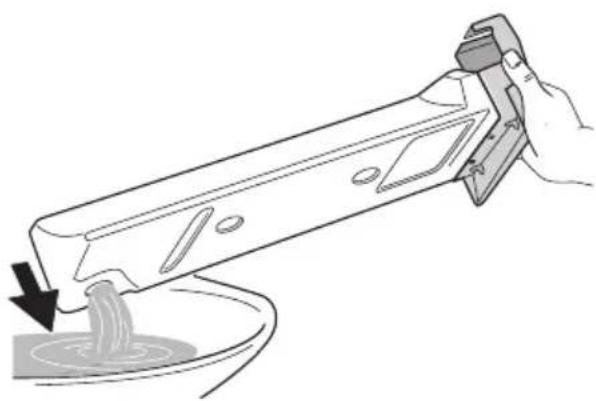

1. Giet het condenswater in een teil of ander soort opvangbak.

1. Schuif het waterreservoir weer op zijn plaats.

Als het programma onderbroken is om- dat het condenswaterreservoir vol was: druk op de toets START/PAUZE om ver- der te gaan met de droogcyclus.

Het waterreservoir heeft een inhoud van ongeveer 4,5 liter. Dit is voldoende voor ongeveer 8 kg wasgoed dat voorafgaand gecentrifugeerd is op 1000 toeren/minuut.

Het condenswater kan gebruikt worden als gedistilleerd water, bv. voor een stoomstrijkijzer. Filter het water wel eerst (bv. via een koffiefilter) om eventuele restanten en kleine pluisjes te verwijderen.

De warmtewisselaar reinigen

Als WARMTEWISSELAAR wordt weergegeven, moet de warmtewisselaar worden gereinigd.

Let op! Als u de droger laat werken terwijl de warmtewisselaar verstopt is

met pluis, kan de droger beschadigd raken. Het verhoogt ook het energieverbruik.

1. Open de deur.

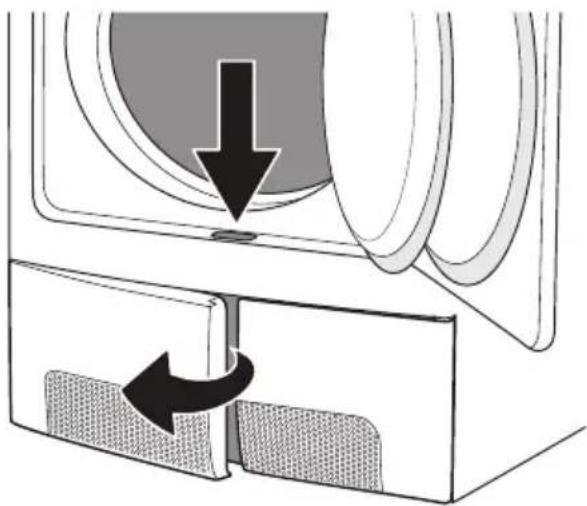

2. Open het deurtje in de sokkel. Om dit te doen op de ontgrendelingsknop op de bodem van de deuropening drukken en het deurtje in de sokkel naar links openen.

1. Verwijder het pluis van de binnenkant van de deur en van de voorste kamer van de warmtewisselaar. Veeg de deurpakking af met een vochtige doek.

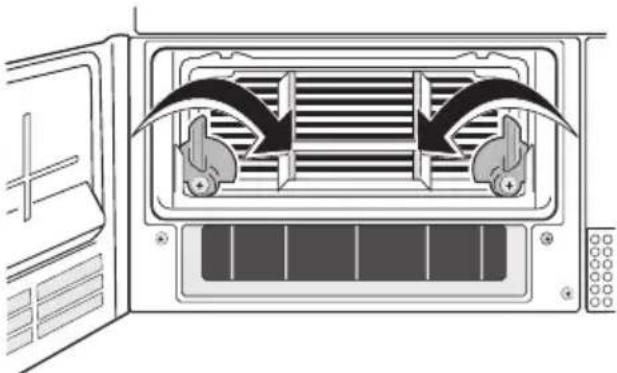

2. Draai beide borgringen naar binnen.

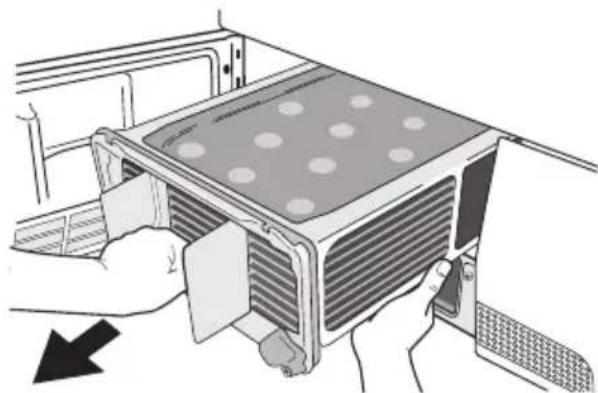

1. Gebruik de hendel om de warmtewisse- laar uit de sokkel te trekken en draag hem horizontaal om te voorkomen dat eventueel achtergebleven water naar bui- ten stroomt.

1. Om de warmtewisselaar te legen, hem verticaal boven een opvangbak houden.

Let op! Gebruik geen scherpe voorwerpen om hem schoon te maken. Daardoor kan de warmtewisselaar lekkage gaan vertonen.
7. De warmtewisselaar reinigen. U kunt het beste gebruik maken van een borstel of hem grondig afspoelen on- der een handdouche.
8. Zet de warmtewisselaar terug en vergrendel hem op zijn plaats (draai beide borgringen naar buiten tot ze op hun plaats vastklikken).
9. Doe het deurtje in de sokkel dicht.
i Het apparaat zal niet werken als het indicatielampje WARMTEWISSELAAR nog brandt.

WAT TE DOEN ALS ...

Zelf problemen oplossen

Als tijdens de werking de foutcode E... plus een cijfer of letter op het multidisplay wordt weergegeven: Schakel het apparaat uit en weer aan. Programma resetten. Druk op de Let op! Laat de droger nooit werken zonder warmtewisselaar.

De trommel reinigen

Let op! Gebruik geen schuurmiddelen of staalwol om de trommel schoon te maken.
Kalk in het water of reinigingsproducten kunnen een nauwelijks zichtbare aan-slag op de binnenkant van de trommel achterlaten. De waarneming van de droogtegraad van het wasgoed is dan niet meer betrouwbaar. Het wasgoed is vochtiger dan verwacht wanneer het uit de droger wordt gehaald.

Gebruik een standaard huishoudelijk reinigingsmiddel (bijv. een op azijn gebaseerd reinigingsmiddel) om de binnenkant van de trommel en de trommelribben af te vegen.

Bedieningspaneel en behuizing reinigen

Let op! Gebruik geen meubelreinigers of agressieve reinigingsmiddelen om de machine schoon te maken.

Gebruik een vochtige doek om het bedie- ningspaneel en de behuizing af te vegen.

toets START/PAUZE. Als de fout opnieuw optreedt dient u contact op te nemen met de servicedienst en de foutcode door te ge-ven

Probleem Mogelijke oorzaak Oplossing
Droger doet het niet.	Stekker is niet in het stopcontact of de zekering werkt niet op de juiste manier.	Steek de stekker in het stopcontact. Controleer de zekering in de zekeringskast (huishoudelijke installatie).
De vuldeur staat open. Sluit de vuldeur.
	Heeft u de toets START/PAUZE ingedrukt?	Druk nogmaals op de toets START/PAUZE .
Droogresultaten niet naar tevredenheid.	Verkeerde programma geselecteerd.	Selecteer een ander programma wanneer u de volgende keer droogt (zie het hoofdstuk "Programma-overzicht").
Pluizenfilters verstopt. Reinig het pluizenfilter.
Pluizenfilter verstopt. Maak het pluizenfilter schoon.
Warmtewisselaar verstopt door pluizen.		Warmtewisselaar reinigen.
	Te grote hoeveelheid wasgoed.	Houdt u aan de geadviseerde beladingsvolumes.
Ventilatiesleuven in het gebied van de sokkel afgedekt.		Maak de ventilatiesleuven vrij.
	Restanten op binnenkant oppervlak trommel of trommelribben.	Reinig het oppervlak aan de binnenkant van de trommel en de trommelribben.
	Het specifieke geleidingsvermogen van water aan de zijde van de installatie wijkt af van de standaardinstelling van de machine.	Programmeer opnieuw de standaardinstelling voor de droogtegraad (zie hoofdstuk "Programmeeropties").
Wanneer er op een toets wordt gedrukt reageert de machine niet.	Droogbescherming. Na de start van het programma kan deze op-tie niet meer worden ingesteld.	Draai de programmaknop op UIT . Stel het programma op-nieuw in.
De trommelverlichting werkt niet.	Programmakeuzeknop staat in de stand Uit .	Draai de programmakeuzeknop op een programma.
Lampje defect.		Vervang het lampje (zie volgend deel).
Weergegeven program-maduur verandert steeds of verandert gedurende lange tijd niet.	De programmaduur wordt automa-tisch gecorrigeerd afhankelijk van het soort en de hoeveelheid was-goed en de vochtigheidsgraad.	Automatisch proces; dit is geen fout van de machine.
Programma werkt niet, display ⚫ RESERVOIR brandt.	Condenswaterreservoir is vol.	Maak het condenswaterreservoir leeg en start het programma met de toets START/PAUZE .
Droogcyclus eindigt kort nadat het programma start. 📊 Display ANTI-KREUK brandt.	Niet voldoende wasgoed geladen of de geladen was is te droog voor het geselecteerde programma.	Selecteer het tijdsprogramma of een hogere droogtegraad (bijv. 🌐 Extra droog in plaats van 📊 Kastdroog .
De droogcyclus duurt on-gewoon lang. Opmer-king: Na ongeveer 5 uur stopt de droogcyclus automatisch (zie "Einde droogcyclus").	Pluizenfilter verstopt. Reinig het pluizenfilter.
Pluizenfilter verstopt. Maak het pluizenfilter schoon.
Laadvolume te groot. Verminder laadvolume.
Wasgoed niet voldoende gecentri-fugeerd.		De was moet grondig gecentrifu-geerd zijn.
	Kamertemperatuur uitzonderlijk hoog. De compressor is tijdelijk uit-geschakeld om overbelasting te voorkomen.	Automatisch proces, er is niets mis met het apparaat. Verlaag, indien mogelijk, de kamertemperatuur.
Verkleuring Kleurvastheid van textiel.		Controleer kleurvastheid van tex-tiel. Droog alleen textiel samen dat vergelijkbaar van kleur is.

Het lampje van de binnenverlichting vervangen

Gebruik alleen lampjes die speciaal ontworpen zijn voor wasdrogers. Deze speciale lampjes zijn verkrijgbaar bij de Klantenservice, ET nr. 112 552 000-5.

Waarschuwing! Als het apparaat is ingeschakeld, gaat de binnenverlichting 4 minuten nadat de deur is gesloten automatisch uit.

Waarschuwing! Gebruikt geen gewone gloeilampen! Deze ontwikkelen te veel hitte en kunnen de machine beschadigen!

Waarschuwing! Voordat u het lampje vervangt, de stekker uit het stopcontact halen.

1. Schroef het dekseltje van het lampje los (dit kunt u vinden direct achter de vuldeur, aan de bovenkant; zie deel "Beschrijving van de machine".)
2. Vervang het kapotte lampje.
3. Schroef het dekseltje weer vast.
   Controleer of de o-ringpakking correct geplaatst is voordat u het dekseltje van de deurverlichting weer vastschroeft. Gebruik de droger niet als de o-ringpakking op het dekseltje van de deurverlichting ontbreekt.

Waarschuwing! Om

veiligheidsredenen moet het dekseltje stevig worden vastgedraaid. Als dat niet gebeurd is, mag de droger niet gebruikt worden.

TECHNISCHE GEGEVENS

Dit apparaat voldoet aan de volgende EG-richtlijnen:

- 2006/95/EC van 12.12.2006 Richtlijn laagspanning

- 89/336/EEG van 03.05.1989 EMC Richtlijn inclusief de geamendeerde richtlijn 92/31/EEG

- 93/68/EEG van 22.07.1993 CE-Markeringsrichtlijn

Hoogte x breedte x diepte 85 x 60 x 58 cm
Volume trommel 108 l
Diepte met vuldeur open 109 cm
De hoogte kan worden afgesteld met 1,5 cm
Leeggewicht ongeveer 43 kg
Laadvolume (afhankelijk van het programma)1)	max. 8 kg
Spanning 230 V
Benodigde zekering 16 A
Totaalvermogen 2350 W
Energie-efficiëntieklasse	B
Energieverbruik (8 kg katoen, vooraf gecentrifugeerd bij 1000 tpm)2)	4.48 kWh
Gemiddeld jaarlijks energieverbruik 282 kWh
Toepassing Huishoudelijk
Toegestane omgevingstemperatuur + 5°C tot	+ 35°C

Verbruikswaarden

De verbruikswaarden zijn vastgesteld op basis van standaardcondities. Deze kunnen afwijken bij bediening van de machine in huishoudelijke omstandigheden.

Programma

Energieverbruik in kWh / gemiddelde droogtijd in min.

KATOEN KASTDROOG2)	4.48 / 135 (8 kg lading voorgecentrifugeerd bij 1000 tpm)4,30 (8 kg lading voorgecentrifugeerd bij 1400 tpm)
KATOEN STRIJKDROOG2)	3.8 / 108 (8 kg lading voorgecentrifugeerd bij 1000 tpm)
SYNTHETISCH KASTDROOG2)	1.30 / 45 (3 kg lading voorgecentrifugeerd bij 1200 tpm)

1) In sommige landen kunnen andere laadvolumegegevens nodig zijn, vanwege andere meetmethodes.
2) In overeenstemming met EN 61121

MACHINE-INSTELLINGEN

Instelling Uitvoering
Zoemer permanent uit 1. Draai de programmakeuzeknop op een programma.2. Druk tegelijkertijd op de Delicaat en DROOGTEGRAAD toetsen en houd deze ongeveer 5 seconden ingedrukt.3. Standaard staat de zoemer altijd uit. U kunt de toets Zoemer gebruiken om het geluid in- of uit te schakelen, maar deze selectie wordt door de machine niet in het geheugen opgeslagen.
WaterhardheidWater bevat een variabele hoeveelheid kalksteen en minerale zouten waarvan de hoeveelheden variëren afhankelijk van geografische locaties en derhalve variëren de geleidingswaarden ervan.Relevante variaties op de geleiding van het water vergeleken met de door de fabrikant vast-gestelde geleiding kan enigszins van invloed zijn op de rest-vochtigheid van het wasgoed aan het einde van de cyclus.Met uw droger kunt u de ge-voeligheid van de droogsensor afstellen op basis van de geleidingswaarden van het water.	1. Draai de programmakeuzeknop op een programma.2. Druk tegelijkertijd op de DROOGTEGRAAD en START/PAU-ZE toetsen en houd deze ongeveer 5 seconden ingedrukt. De huidige instelling staat op het display:- ⇌ lage geleidbaarheid <300 micro S/cm- ⚪ gemiddelde geleidbaarheid 300-600 micro S/cm- ⇒ hoge geleidbaarheid >600 micro S/cm3. Druk net zo lang op de toets START/PAUZE totdat het gewen-ste niveau is ingesteld.4. Druk om de instelling te onthouden tegelijkertijd op de DROOG-TEGRAAD en START/PAUZE toetsen of draai de knop naar de stand Uit

TIPS VOOR TESTINSTANTIES

Parameters die gecontroleerd kunnen worden door testinstanties:

• Energieverbruik (gecorrigeerd met uiteindelijke vochtigheidsgraad) tijdens de katoen kastdroog cyclus met nominale lading.
• Energieverbruik (gecorrigeerd met uiteindelijke vochtigheidsgraad) tijdens de katoen kastdroog cyclus met halve lading.
• Uiteindelijke vochtigheidsgraad (tijdens katoen kastdroog, katoen strijkdroog en Easy care kastdroog)

- Condensatie-efficiëntie (gecorrigeerd met uiteindelijke vochtigheidsgraad) tijdens de cyclus katoen kastdroog met nominale en halve lading

Alle cycli moeten gecontroleerd worden in overeenstemming met IEC 61121 (Wasdrogers voor huishoudelijk gebruik – Methodes voor het meten van de prestatie).

INSTALLATIE

Belangrijk! Het apparaat moet verticaal worden vervoerd.

Plaatsing van het apparaat

• Voor uw gemak wordt geadviseerd de machine dichtbij de wasmachine te plaatsen
• De wasdroger moet op een schone plaats worden geïnstalleerd, waar geen vuilophoping kan plaatsvinden

- Lucht moet vrij kunnen circuleren rond het hele apparaat Belemmer het voorste luchtrooster en het achterste luchtrooster niet

- Om trillingen en geluid tot een minimum te beperken wanneer de droger in gebruik is, moet deze op een stabiel horizontaal vlak geplaatst worden

- Zodra het apparaat op zijn definitieve plaats staat, dient gecontroleerd te worden of de droger wel helemaal horizontaal staat met behulp van een luchtbelwaterpas is dit niet het geval, stel dan de stelpootjes af totdat dit wel het geval is

- De pootjes mogen nooit verwijderd worden Belemmer de speling tussen het apparaat en de vloer niet met hoogpolig tapijt, houten strips of dergelijke Hierdoor kan er hitte worden opgebouwd die storing kan veroorzaken bij de bediening van dit apparaat

Belangrijk!

- De hete lucht die door de droogtrommer wordt uitgezonden kan temperaturen tot 60°C bereiken. Het apparaat moet daarom niet op vloeren worden geïnstalleerd die niet bestand zijn tegen hoge temperaturen.

- Bij het bedienen van de wasdroger mag de kamertemperatuur niet lager liggen dan +5°C en niet hoger dan +35°C, omdat dit de prestaties van het apparaat kan beïnvloeden

- Als het apparaat verplaatst moet worden moet dit verticaal gebeuren

- Het apparaat mag niet worden geplaatst achter een afsluitbare deur, een schuifdeur of een deur met scharnieren aan de tegenovergestelde zijde als die van het apparaat op zo'n manier dat dat de deur van de droger niet helemaal geopend kan worden.

Verwijdering van de transportbeveiliging

Let op!

Voordat u de droger in gebruik neemt moeten alle transportbeveiligingen verwijderd worden.

1. Open de vuldeur
2. Trek de stroken plakband los van de binnenkant van de machine, bovenop de trommel.
3. Verwijder de plastic folie en de polystyreen vulling van de machine.

Elektrische aansluiting

Details over het voltage, soort stroom en de zekeringen vindt u op het typeplaatje. Het typeplaatje is vlakbij de vulopening gemonteerd (zie hoofdstuk "Productbeschrijving").

⚠ Waarschuwing! De fabrikant kan niet aansprakelijk gesteld worden voor schade of letsel die voortkomen uit het niet opvolgen van bovengenoemde veiligheidsmaatregelen. Indien de voedingskabel moet worden vervangen, dan MOET dit gebeuren door onze Klantenservice.

⚠ Waarschuwing! Het aansluitsnoer moet toegankelijk zijn na het installeren van de machine.

Deur omkeren

Om het in- en uitladen van het wasgoed te vergemakkelijken kan de deur worden omgekeerd.

⚠ Waarschuwing! De draairichting van de deur mag alleen worden veranderd door een gekwalificeerd vakman.

Neem contact op met de service-afdeling. De kosten voor het veranderen van de draai-richting van de deur zijn voor u.

De volgende speciale accessoires zijn verkrijgbaar bij uw Electrolux Service-afdeling of bij uw gespecialiseerde dealer:

Installatieset tussenstuk om het iron aid-apparaat bovenop een wasmachine te plaatsen:

Deze installatiesets kunnen gebruikt worden om het iron aid apparaat bovenop een auto-

ONDERHOUD

Indien zich technische problemen voordoen, controleer dan eerst of u ze zelf kunt oplossen met behulp van de bedieningsinstructies - zie hoofdstuk Wat moet u doen als....

Als u het probleem niet zelf kunt oplossen, neem dan contact op met de Klantenservice of een van onze geautoriseerde dealers.

Om u snel te kunnen helpen, hebben wij de volgende informatie nodig:

• Modelbeschrijving
• Productnummer (PNC)
• Serienummer (S No. staat op het typeplatje op het apparaat - zie hoofdstuk Productbeschrijving ) om de plaats te vinden

matische Electrolux wasmachine (60cm breed, voorlader) te plaatsen, om ruimte te kunnen besparen. De automatische wasmachine onder en het iron aid-apparaat er bovenop. Er zijn twee uitvoeringen leverbaar:

• zonder stapelplaat
  • met verwijderbare stapelplaat
  Lees de bij de set geleverde handleiding zorgvuldig door.

• Soort storing

• De foutmeldingen die op het display worden weergegeven
  Om de noodzakelijke referentienummers van uw apparaat bij de hand te hebben, adviseren wij u ze hier te noteren:

Modelbeschrijving:

Productnummer:

Serienummer:
