Caractéristiques	Détails
Type de produit	Sèche-linge
Capacité de séchage	8 kg
Type de séchage	Condensation
Classe énergétique	B
Niveau sonore	65 dB
Dimensions (L x P x H)	60 x 60 x 85 cm
Poids	37 kg
Programmes de séchage	Plusieurs programmes adaptés aux différents types de textiles
Fonctionnalités spéciales	Détection automatique d'humidité, départ différé
Entretien	Filtre à peluches à nettoyer régulièrement, réservoir d'eau à vider
Sécurité	Système de sécurité anti-surchauffe
Garantie	2 ans

FOIRE AUX QUESTIONS - EDC68555W ELECTROLUX

Pourquoi mon sèche-linge ELECTROLUX EDC68555W ne démarre-t-il pas ?

Vérifiez que l'appareil est correctement branché à une prise électrique fonctionnelle. Assurez-vous également que la porte est bien fermée et que le programmateur est correctement réglé.

Mon sèche-linge fait du bruit pendant le fonctionnement. Que dois-je faire ?

Vérifiez si des objets sont coincés dans le tambour ou si des pièces de la machine sont desserrées. Si le bruit persiste, il pourrait être nécessaire de contacter un technicien.

Pourquoi mon linge reste-t-il humide après le cycle de séchage ?

Assurez-vous que le filtre à peluches est propre et que le réservoir d'eau n'est pas plein. Vérifiez également que le programme choisi est adapté au type de linge que vous séchez.

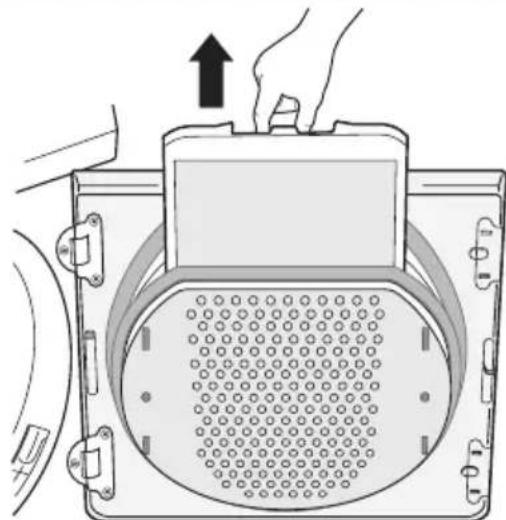

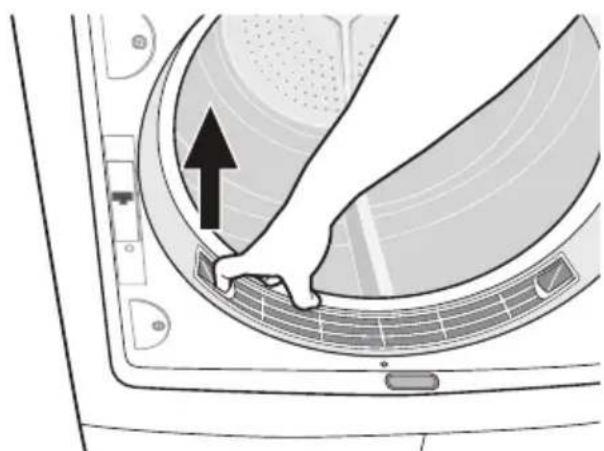

Comment nettoyer le filtre à peluches de mon sèche-linge ?

Ouvrez la porte du sèche-linge, retirez le filtre à peluches, puis enlevez les peluches accumulées. Rincez-le à l'eau tiède si nécessaire et laissez-le sécher avant de le remettre en place.

Quel est le niveau sonore de l'ELECTROLUX EDC68555W ?

Le niveau sonore de ce modèle est de 65 dB, ce qui est considéré comme relativement normal pour un sèche-linge.

Mon sèche-linge ne chauffe pas. Que faire ?

Vérifiez que le sélecteur de température est correctement réglé et que le circuit de chauffage n'est pas endommagé. Si le problème persiste, contactez un professionnel.

Comment puis-je réduire la consommation d'énergie de mon sèche-linge ?

Utilisez des programmes à basse température et assurez-vous de ne pas surcharger le tambour. Un entretien régulier du filtre et du condenseur peut également améliorer l'efficacité énergétique.

Que faire si mon sèche-linge affiche un code d'erreur ?

Référez-vous au manuel d'utilisation pour comprendre la signification du code d'erreur. Cela peut indiquer un problème spécifique nécessitant une attention particulière.

Puis-je installer mon sèche-linge ELECTROLUX EDC68555W dans une pièce humide ?

Il est recommandé d'installer le sèche-linge dans un endroit sec et bien ventilé pour assurer un fonctionnement optimal et éviter des problèmes d'humidité.

MODE D'EMPLOI EDC68555W ELECTROLUX

notice d'utilisation

Trommeldroger

Sèche-linge

Partagez notre imagination sur www.electrolux.com

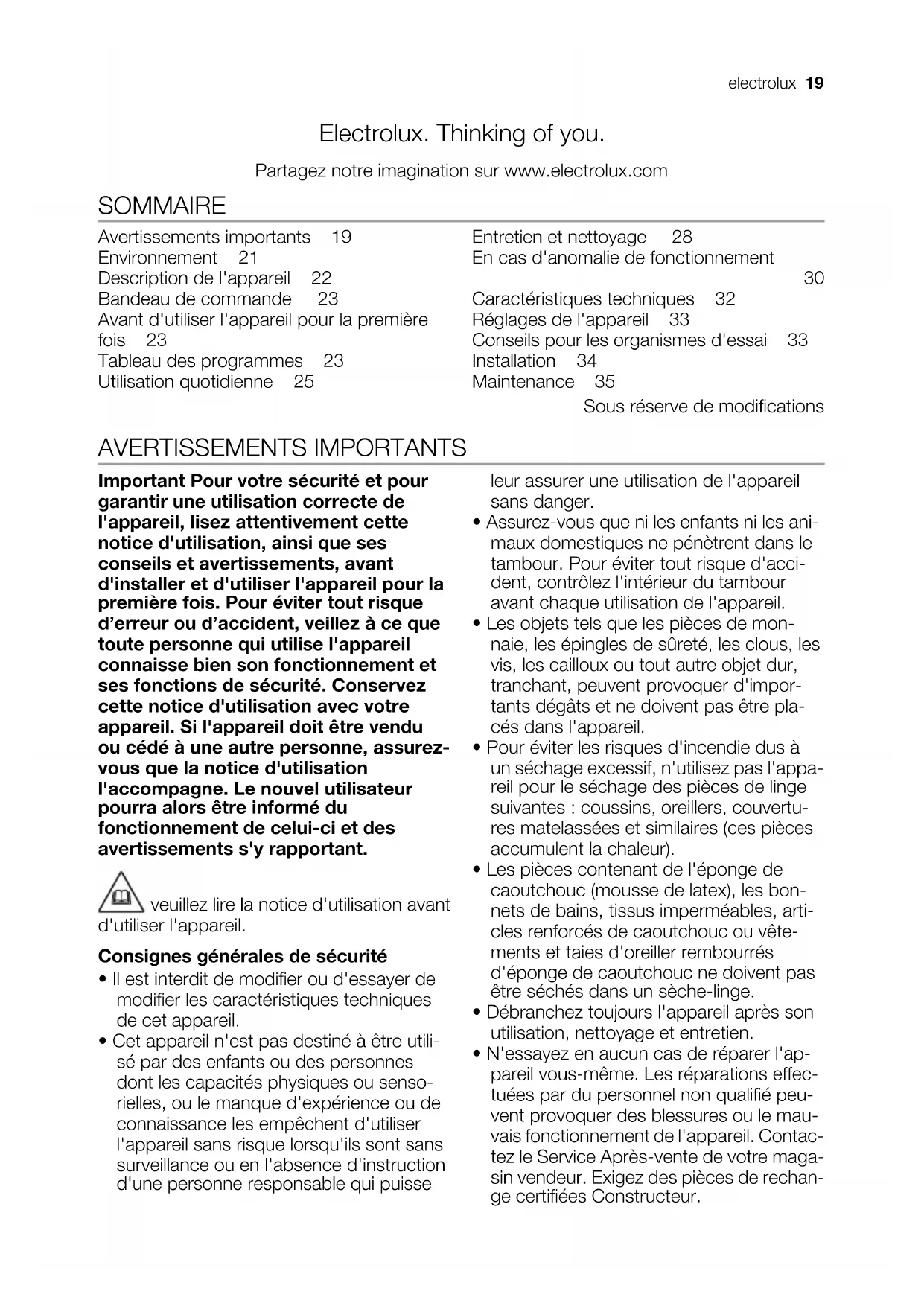

SOMMAIRE

Avertissements importants 19

Environnement 21

Description de l'appareil 22

Bandeau de commande 23

Avant d'utiliser l'appareil pour la première fois 23

Tableau des programmes 23

Utilisation quotidienne 25

Entretien et nettoyage 28

En cas d'anomalie de fonctionnement

30

Caractéristiques techniques 32

Réglages de l'appareil 33

Conseils pour les organismes d'essai 33

Installation 34

Maintenance 35

Sous réserve de modifications

AVERTISSEMENTS IMPORTANTS

Important Pour votre sécurité et pour garantir une utilisation correcte de l'appareil, lisez attentivement cette notice d'utilisation, ainsi que ses conseils et avertissements, avant d'installer et d'utiliser l'appareil pour la première fois. Pour éviter tout risque d'erreur ou d'accident, veillez à ce que toute personne qui utilise l'appareil connaisse bien son fonctionnement et ses fonctions de sécurité. Conservez cette notice d'utilisation avec votre appareil. Si l'appareil doit être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Le nouvel utilisateur pourra alors être informé du fonctionnement de celui-ci et des avertissements s'y rapportant.

veuillez lire la notice d'utilisation avant d'utiliser l'appareil.

Consignes générales de sécurité

• Il est interdit de modifier ou d'essayer de modifier les caractéristiques techniques de cet appareil.
• Cet appareil n'est pas destiné à être utilisé par des enfants ou des personnes dont les capacités physiques ou sensorielles, ou le manque d'expérience ou de connaissance les empêchent d'utiliser l'appareil sans risque lorsqu'ils sont sans surveillance ou en l'absence d'instruction d'une personne responsable qui puisse

leur assurer une utilisation de l'appareil sans danger.

• Assurez-vous que ni les enfants ni les animaux domestiques ne pénètrent dans le tambour. Pour éviter tout risque d'accident, contrôlez l'intérieur du tambour avant chaque utilisation de l'appareil.
• Les objets tels que les pièces de monnaie, les épingles de sûreté, les clous, les vis, les cailloux ou tout autre objet dur, tranchant, peuvent provoquer d'importants dégâts et ne doivent pas être placés dans l'appareil.
• Pour éviter les risques d'incendie dus à un séchage excessif, n'utilisez pas l'appareil pour le séchage des pièces de linge suivantes : coussins, oreillers, couvertures matelassées et similaires (ces pièces accumulent la chaleur).
• Les pièces contenant de l'éponge de caoutchouc (mousse de latex), les bonnets de bains, tissus imperméables, articles renforcés de caoutchouc ou vêtements et taies d'oreiller rembourrés d'éponge de caoutchouc ne doivent pas être séchés dans un sèche-linge.
• Débranchez toujours l'appareil après son utilisation, nettoyage et entretien.

• N'essayez en aucun cas de réparer l'appareil vous-même. Les réparations effectuées par du personnel non qualifié peuvent provoquer des blessures ou le mauvais fonctionnement de l'appareil. Contactez le Service Après-vente de votre magasin vendeur. Exigez des pièces de rechange certifiées Constructeur.

• Le linge sale, taché d'huile culinaire, d'acétone, d'essence, de kérosène, de produit détachant, de térébenthine, de cire ou de décapant pour cire doit être lavé à l'eau chaude avec une plus grande quantité de lessive avant d'être séché dans le sèchelinge.

• Risque d'explosion : ne séchez jamais du linge qui serait entré en contact avec des solvants inflammables (essence, alcool dénaturé, fluide de nettoyage à sec et similaire). Ces substances sont volatiles et pourraient causer une explosion. Ne séchez que du linge lavé à l'eau.
• Risque d'incendie : le linge taché ou imbibé d'huile végétale ou d'huile culinaire peut être à l'origine d'un incendie et ne doit pas être placé dans le sèche-linge.
• Si le linge a été lavé avec un produit détachant, effectuez un cycle de rinçage supplémentaire avant de le mettre dans le sèche-linge.
• Vérifiez que les poches des vêtements à sécher ne contiennent pas de briquet à gaz ni d'allumettes avant de les placer dans l'appareil.

Avertissement

- Risque d'incendie ! N'arrêtez jamais le sèche-linge avant la fin du cycle de séchage à moins de sortir immédiatement tout le ling et de le déplier pour mieux dissiper la chaleur. - Éliminez régulièrement les peluches présentes autour du sèche-linge.

• Risque de choc électrique ! N'utilisez jamais d'appareils à vapeur ou à haute pression pour nettoyer l'appareil.
• Le cycle de séchage se termine par une phase sans chauffage (cycle de refroidissement) pour éviter que le linge ne reste longtemps à haute température et ne subisse des dommages.
• Ne séchez jamais dans l'appareil d'articles ayant été traités avec des produits chimiques, tels que les produits utilisés pour le nettoyage à sec.
• Aérez suffisamment la pièce pour éviter le reflux de gaz provenant d'appareils utilisant d'autres combustibles.

Installation

• Cet appareil est lourd. Faites attention lors de son déplacement.
• Déballez l'appareil et vérifiez qu'il n'est pas endommagé. En cas de doute, ne l'utilisez pas et contactez le magasin vendeur.
• Avant d'utiliser l'appareil, enlevez tous les éléments de protection de transport. En cas de non-respect de cette recommandation, l'appareil ou les accessoires risquent d'être sérieusement endommagés. Voir le chapitre correspondant dans cette notice d'utilisation.
• Ne confiez les travaux électriques de votre habitation nécessaires à l'installation de votre appareil qu'à un électricien qualifié.
• Si l'appareil est placé sur une moquette, ajustez les pieds afin de permettre à l'air de circuler librement sous l'appareil.
• Après avoir installé l'appareil, vérifiez qu'il n'écrase pas le cordon d'alimentation.
• Si le sèche-linge est placé au-dessus d'un lave-linge, utilisez le kit de superposition (accessoire en option).

Usage prévu

• Cet appareil est destiné à un usage particulier. Ne l'utilisez pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été conçu.
• Ne séchez en machine que les articles pouvant supporter ce traitement. Suivez les indications se trouvant sur l'étiquette dont chaque article est muni.
• N'introduisez dans le sèche-linge que du linge propre.
• Ne surchargez pas l'appareil. Voir le chapitre correspondant dans cette notice d'utilisation.
• Ne placez pas de linge non essoré dans le sèche-linge.
• Ne séchez pas en machine les articles entrés en contact avec des détachants volatiles. Si de tels détachants sont utilisés avant le lavage en machine, il faudra attendre que le produit se soit évaporé avant d'introduire les articles dans l'appareil.

• Le cordon d'alimentation ne doit jamais être tiré au niveau du cordon ; mais toujours au niveau de la prise.

• N'utilisez jamais le sèche-linge si le cordon d'alimentation, le bandeau de commande, le plan de travail ou la base sont endommagés et permettent l'accès à l'intérieur de l'appareil.

• Les assouplissants ou autres produits similaires doivent être utilisés conformément aux instructions de leur fabricant.
• Attention - surface chaude : Ne touchez pas le cache de l'ampoule d'éclairage de porte quand l'éclairage est en fonctionnement.

(Uniquement les sèche-linge avec éclairage intérieur du tambour)

Sécurité enfants

- Cet appareil ne doit pas être utilisé par de jeunes enfants ou des personnes infirmes sans supervision.

ENVIRONNEMENT

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit être remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique et électronique). En procédant à la mise au rebut de l'appareil dans les règles de l'art, nous préservons l'environnement et notre sécurité, s'assurant ainsi que les déchets seront traités dans des conditions optimum. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat.

Ancien appareil

Avertissement

Débranchez l'appareil s'il ne doit plus être utilisé. Coupez le cordon d'alimentation au ras de l'appareil et jetez-le avec la prise. Neutralisez le dispositif de fermeture de porte. Vous évitez ainsi que des enfants s'enferment à l'intérieur de l'appareil et mettent leur vie en danger.

Matériaux d'emballage

Les matériaux d'emballage respectent l'environnement et sont recyclables. Les élé-

- Les enfants ne sont pas toujours conscients des dangers associés à l'utilisation des appareils électriques. Veillez à ce que les enfants ne jouent pas avec l'appareil.

Avertissement

- Risque d'étouffement ! Les matériaux d'emballage (par ex. les films plastiques, le polystyrène) représentent un danger pour les enfants - Gardez-les hors de leur portée.

• Rangez les détergents en lieu sûr, hors de la portée des enfants.
• Assurez-vous que ni les enfants ni les animaux domestiques ne pénètrent dans le tambour.

ments en plastique sont identifiés par les sigles >PE<, >PS<, etc. Veuillez jeter les matériaux d'emballage dans le conteneur approprié du centre de collecte des déchets de votre commune.

Conseils relatifs à l'environnement

• Le sèche-linge rend le linge duveteux et doux. Il est par conséquent inutile d'utiliser un adoucissant lors du lavage.

• Pour utiliser le sèche-linge de manière économique :

• laissez constamment dégagée la grille d'aération située sur le socle du sèchelinge ;

• respectez les charges indiquées dans le tableau récapitulatif des programmes ;
• aérez suffisamment la pièce ;
• nettoyez les filtres microfin et fin après chaque cycle de séchage ;
• essorez suffisamment le linge avant de le sécher.

La consommation d'énergie dépend de la vitesse d'essorage du lave-linge.

Plus la vitesse d'essorage est élevée plus la consommation d'énergie est basse.

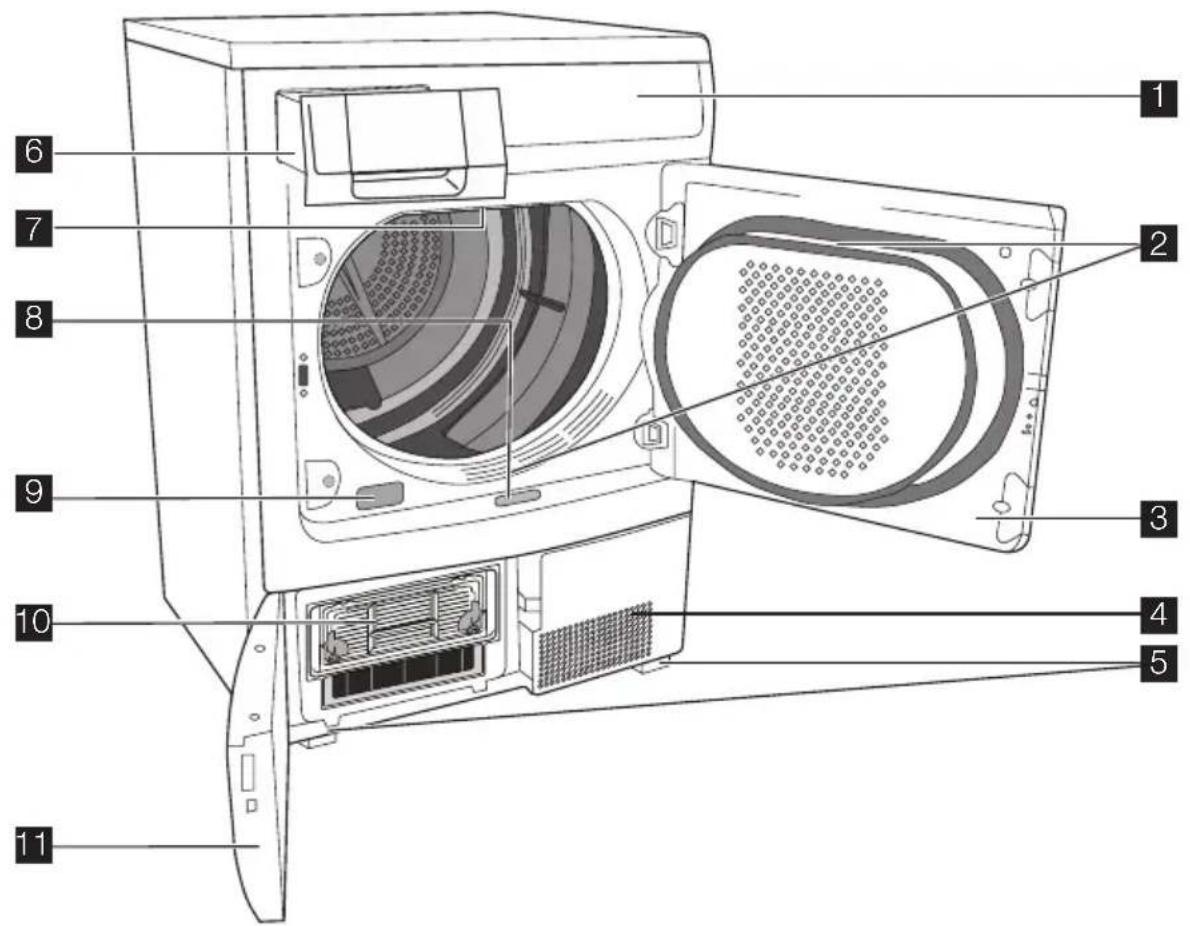

DESCRIPTION DE L'APPAREIL

1 Bandeau de commande
2 Filtres à peluches
3 Porte (butée amovible)
4 Grille d'aération
5 Pieds réglables

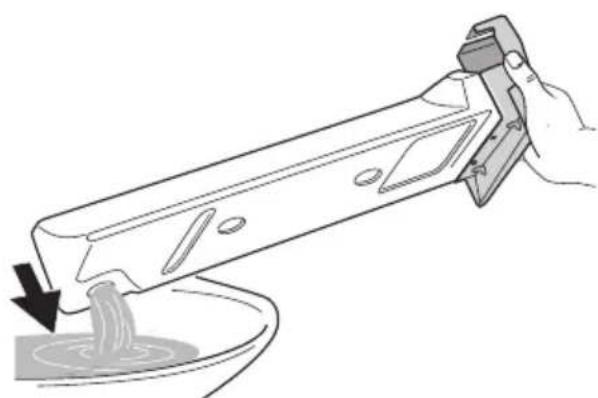

6 Bac d'eau de condensation

7 Eclairage du tambour
8 Bouton-poussoir pour l'ouverture de la porte de base
9 Plaque signalétique

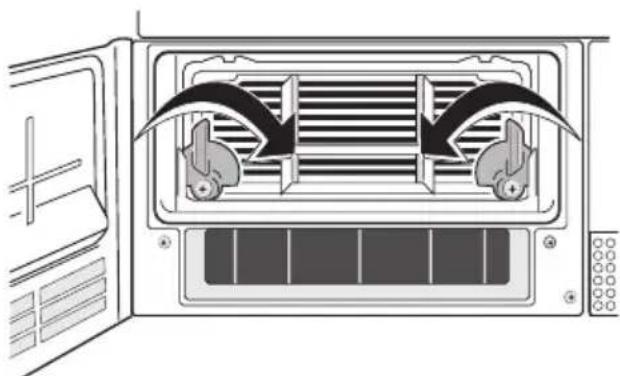

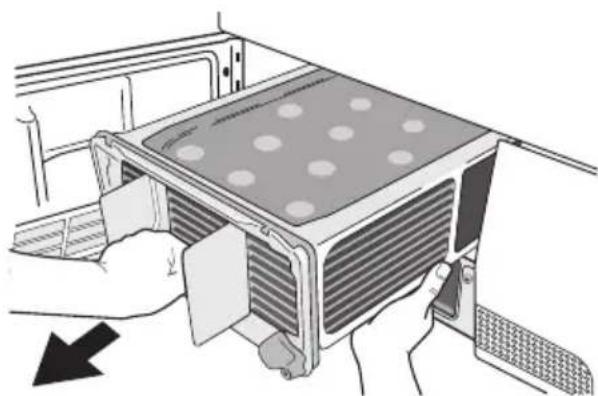

10 Echangeur thermique
11 Portillon du condenseur thermique

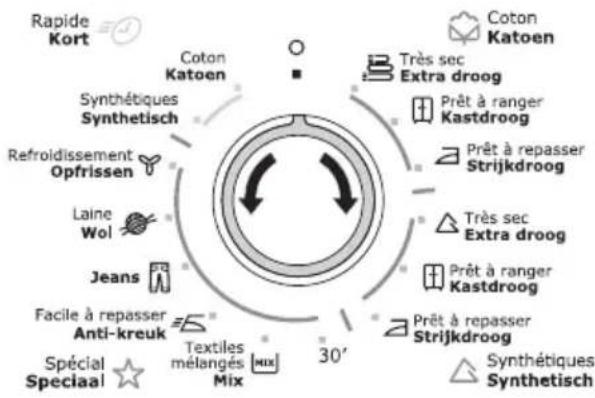

BANDEAU DE COMMANDE


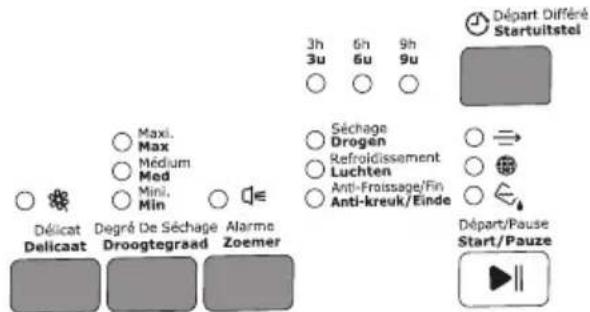

1 Sélecteur de programmes
2 Touche DEPART DIFFERE
3 Touche DEPART /PAUSE

4 Voyants
5 Touches de fonction

AVANT D'UTILISER L'APPAREIL POUR LA PREMIÈRE FOIS

Afin d'éliminer d'éventuels résidus de fabrication, essuyez le tambour du sèche-linge avec un chiffon humide et effectuez un cycle de séchage de courte durée (30 minutes) de quelques chiffons humides (essorés).

1. Tournez le sélecteur de programmes sur la position 30' TEMPS.
2. Appuyez sur la touche Départ/Pause

TABLEAU DES PROGRAMMES

Programme		charge max.(linge sec)	Utilisation/propriétés	Etiquette d'entretien
COTON
	Très sec	8 kg	Séchage complet des textiles épais ou multicouches, par exemple les éponges, les peignoirs de bain)	[083K]
	Prêt à ran-ger	8 kg	Séchage complet de pièces d'épaisseur homogène, ex. ser-viettes éponge, tricots, serviettes.
	Prêt à repas-sei	8kg	Pour les textiles fins à repasser (ex. les lainages, les chemi-ses en coton)	[6064]
	SYNTHÉTIQUE
	Très sec	3 kg	Séchage complet de textiles épais ou multicouches, par exemple les pulls, les draps, les nappes).	[DSYK] [HZSH]

Programme	charge max. (linge sec)	Utilisation/propriétés	Etiquette d'entretien
Prêt à ranger	3 kg	Pour les tissus fins qui n'ont pas besoin d'être repassés, p.ex. chemises d'entretien facile, linge de table, vêtements de bébé, chaussettes, lingerie à baleines ou armatures.
Prêt à repasser	3 kg	Pour les textiles fins à repasser (ex. les lainages, les chemises en coton)
TEMPS 30' 1 kg		Séchage complet des textiles épais ou multi-couches, par exemple du linge en tissu éponge ou des serviettes éponge. Pour sécher des pièces de linge séparées ou de petites quantités de linge n'excédant pas 1 kg.
Textiles Mélange	3 kg	Pour sécher les articles en coton et synthétiques à basse température.
Facile à repasser	1 kg (ou 5 che-mises)	Programme spécial doté d'un mécanisme antifroissage pour un léger repassage de textiles mélangés tels que les chemises et les corsages ; pour un repassage sans peine. Le résultat dépend du type de textile et de leur qualité. Placez le linge dans le sèche-linge immédiatement après l'essorage ; enlevez le linge immédiatement après le séchage et suspendez-le sur un cintre.
Jeans	8 kg	Programme spécial pour vêtements de sport comme les jeans, les sweats, etc., en tissus de résistances diverses (ex. au niveau du poignet et du col ou des coutures).
LAINE	1 kg	Pour un séchage délicat des textiles laineux après leur lavage (air chaud avec une charge mécanique minimum) (reportez-vous au chapitre "Trier et préparer le linge"). Recommandation : Sortez le linge de l'appareil une fois qu'il est sec, vous éviterez ainsi qu'il se froisse.Le cycle de séchage Laine de ce sèche-linge a été testé et approuvé par La Woolmark Company. Ce cycle convient aux vêtements en laine tricotés portant l'étiquette « lavage à la main » à condition que les vêtements soient lavés avec un cycle de lavage à la main homologué par Woolmark et séchés au sèche-linge selon les recommandations émises par le fabricant. (M1022)
REFROIDISSEMENT	1 kg	Programme spécial d'environ 10 minutes permettant de rafraîchir des textiles. Ce programme peut être utilisé à toutes autres fins que le séchage du linge : pour éliminer une odeur trop prononcée, antimites par exemple, ou pour rafraîchir le linge. (Utilisez uniquement les produits approuvés par le fabricant ; veuillez respecter les consignes du fabricant.) ( ALARME fonction disponible)
Rapide
Synthétique rapideCoton rapide 3 kg	2 kg	Pour le séchage rapide des synthétiques avec un froissage réduit. Résultat du séchage : prêt à ranger.Pour le séchage rapide des articles en coton avec un frois-sage réduit. Résultat du séchage : prêt à ranger.

UTILISATION QUOTIDIENNE

Trier le linge

• Trier selon le type de textile :
• Coton/linge pour le groupe de programmes 🌐 Coton.
• Mélanges et synthétiques pour les programmes du groupe △ Synthétique.
• Trier selon l'étiquette d'entretien. Les étiquettes d'entretien signifient :

Séchage normalement possible au sèche-linge

Séchage à température normale

Séchage à température réduite

Ne pas passer au sèche-linge

Important Ne placez pas dans le sèche-linge des articles humides qui portent des étiquettes déconseillant le séchage en machine.

Cet appareil est adapté au séchage du linge lavé qui peut être passé au sèche-linge, conformément aux étiquettes d'entretien.

• Ne séchez pas ensemble les textiles neufs et de couleur et le linge de couleur claire. Les couleurs peuvent déteindre.
• Ne séchez pas les tricots et les maillots en coton avec le programme. Très sec. Ils pourraient rétrécir!
• Les textiles en laine ou laineux peuvent être séchés avec le programme 📋 Laine Avant le cycle de séchage, essorez les articles en laine autant que possible (max. 1200 tr/min) Séchez les articles en laine avec du linge d'une composition identique, et d'un poids et d'une couleur similaires. Séchez les articles en laine lourds séparément.

Préparer le linge

• Pour éviter que le linge ne s'enroule et forme des nœuds : fermez les fermetures éclair, boutonner les housses de couettes et nouez les cordons ou rubans (p.ex. ceintures de tabliers).
• Videz les poches. Retirez les objets en métal (trombones, épingles etc).
• Retournez sur l'envers les articles doublés (p.ex. les anoraks avec doublure en coton : la doublure doit être à l'extérieur). Ces tissus sècheront mieux.

Important Ne surchargez pas l'appareil. Respectez la charge maximum de 8 kg.

Poids moyen du linge

peignoir 1 200 g
housse de couette 700 g
tabliers de travail pour homme	600 g
pyjamas homme 500 g
drap 500 g
nappe 250 g
chemise homme 200 g
chemise de nuit 200 g
taie d'oreiller 200 g
drap de bain 200 g
chemisier 100 g
sous-vêtements femme	100 g
sous-vêtements homme	100 g
serviette 100 g
torchon 100 g

Mettre l'appareil en fonctionnement

Tournez le sélecteur de programmes sur n'importe quel programme. La machine est en fonctionnement. Quand la porte est ouverte, le tambour est éclairé.

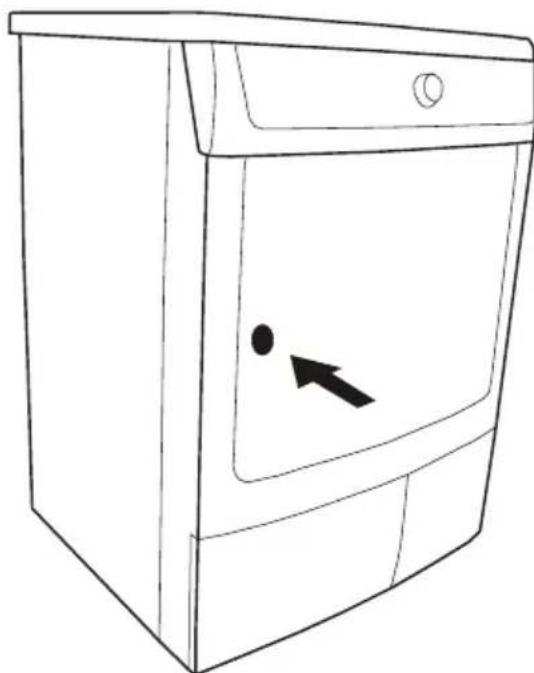

Ouverture de la porte et chargement du linge

1. Ouvrez la porte :

Appuyez sur la porte (point de pression)

1. Chargez votre linge sans le tasser.

Attention Prenez la précaution de ne pas coincer de linge lors de la fermeture de la porte.

1. Refermez la porte en appuyant fortement. Le verrouillage doit être audible.

Choix du programme

Tournez le sélecteur de programmes sur le programme souhaité Le voyant Départ/Pause clignote.

Sélection de fonctions complémentaires

Vous pouvez sélectionner d'autres fonctions DÉLICAT, DEGRÉ DE SÉCHAGE, ALARME et DEPART DIFFERE.

3h 6h 9h 3u 6u 9u Départ Différé Startuitstei Maxi. Max Medium Med Mini. Min Séchage Drogen Refroidissement Luchten Anti-Fraisage/Fin Anti-kreuk/Einde Départ/Pause Start/Pauze Délicat Delicaat Degré De Séchage Droogtegraad Alarme Zoemer

DÉLICAT

Ce programme permet de sécher des tissus particulièrement délicats dotés de l'étiquette d'entretien "Séchage en tambour à température modérée" ainsi que les textiles sensibles à la chaleur (par ex. acrylique, viscose). Le programme est exécuté à chaleur réduite. DÉLICAT Ce programme n'est significatif qu'avec une charge maximum de 3kg de linge.

1. Appuyez sur la touche DÉLICAT. Le voyant correspondant s'allume.

DEGRÉ DE SÉCHAGE

Appuyez à plusieurs reprises sur la touche DEGRÉ DE SÉCHAGE pour sélectionner l'option souhaitée. Le voyant correspondant s'allume. Le linge sèche par paliers entre MIN et MAX. Appuyez sur la touche DEGRÉ DE SÉCHAGE autant de fois que nécessaire jusqu'à ce que le voyant correspondant au niveau d'humidité résiduelle souhaité s'allume.

Une fois le programme terminé, le voyant Fin s'allume.

ALARME

Lorsque le cycle de séchage est terminé, un signal sonore retentit par intermittence. En appuyant sur la touche ALARME, le signal sonore est activé :

• lors de la sélection du programme
• lors de l'activation des touches
• lorsque le sélecteur de programmes est placé sur une autre position au cours du programme ou lorsque vous appuyez sur une touche Option pendant le cycle.
• à la fin du programme.
  Le voyant correspondant s'allume

Départ différé

Cette touche permet de différer le départ d'un programme de 3, 6 ou 9 heures.

Appuyez sur la touche jusqu'à ce que le voyant correspondant à la valeur correspondante au départ différé souhaité s'allume. Cette option doit être sélectionnée après la sélection du programme et avant d'appuyer sur Départ/Pause pour démarrer le programme. L'appareil commence son décompte, visualisé par des voyants. Par exemple, si vous avez choisi un départ différé de 9 heures (le voyant 9 h s'allume). 3 heures plus tard, le voyant 9h s'éteint et le voyant 6h s'allume ; 3 heures plus tard, le voyant 6h s'éteint et le voyant 3h s'allume. Une fois les 9 heures écoulées (le voyant 3 heures s'éteint), le cycle de séchage commence. Durant le décompte du départ différa, il n'est pas possible de modifier le programme ou le départ différé. Si cela est nécessaire, vous devez annuler le programme en tournant le sélecteur sur la position " O ". Sélectionnez le nouveau programme, les options et le départ différé souhaité, puis appuyez sur Départ/Pause . Si vous souhaitez modifier uniquement les options, vous pouvez le faire uniquement si la ou les nouvelles options soient compatibles avec le programme sélectionné. Mettez l'appareil en pause en appuyant sur la touche correspondante, sélectionnez la nouvelle option et appuyez de nouveau sur la touche Départ/Pause .

Si vous souhaitez ajouter du linge pendant le décompte du départ différé, vous devrez, après avoir fermé la porte, appuyez de nouveau sur la touche Départ/Pause pour que l'appareil termine le décompte.

Démarrage du programme

Appuyez sur la touche Départ/Pause Le voyant correspondant cesse de clignoter. Le programme démarre. Les voyants SÉCHANGE et REFROIDISSEMENT s'allument l'un après l'autre. Tous les programmes de séchage se terminent avec une phase de refroidissement de 10 minutes (le voyant REFROIDISSEMENT est allumé). Vous pouvez sortir le linge après cette phase.

Modification du programme

Pour modifier un programme en cours, annulez-le en tournant le sélecteur de programmes sur "O". Sélectionnez ensuite le nouveau programme et appuyez sur la touche Départ/Pause.

Ajout ou retrait de linge avant la fin du programme

1. Ouvrez la porte.

Avertissement Le linge et le tambour peuvent être très chauds. Risque de brûlures !

1. Ajoutez ou retirez le linge.
2. Fermez la porte en appuyant fortement. Le verrouillage doit être audible.
3. Appuyez sur la touche Départ/Pause pour poursuivre le cycle de séchage.

Fin du cycle de séchage / retrait du linge

Une fois le cycle de séchage terminé, les voyants ANTI-FROISSAGE/FIN, 📄 filtre et

bac plein s'allument. Si la touche ALARME SIGNAL SONORE a été activée, un signal sonore retentit à intervalles réguliers pendant environ une minute.

Les cycles de séchage (à l'exception du programme LAINE) sont automatiquement suivis d'une phase d'anti-froissage d'environ 30 minutes. Au cours de cette phase, le tambour tourne par intermittence. Ainsi, le linge ne se tasse pas et ne se froisse pas. Au cours de la phase anti-froissage, le linge peut être retiré à tout instant. (Le linge doit être sorti vers la fin de la phase d'anti-froissage au plus tard pour éviter la formation de faux plis).

1. Ouvrez la porte.
2. Avant de retirer le linge, retirez les peluches du filtre microfin. Il est conseillé d'enlever les peluches de préférence avec un chiffon humide. (Reportez-vous au chapitre "Entretien et nettoyage".)
3. Sortez le linge.
4. Tournez le sélecteur de programmes sur la position ○ ARRET.

Important Après chaque cycle de séchage :

Nettoyez les filtres microfin, fin et grossier - Videz le bac d'eau de condensation (Reportez-vous au chapitre "Entretien et nettoyage".)

1. Fermez la porte.

ENTRETIEN ET NETTOYAGE

Nettoyage du filtre à peluches

Pour que l'appareil fonctionne parfaitement, les filtres à peluches de la porte et à l'avant du tambour doivent être nettoyés après chaque cycle de séchage.

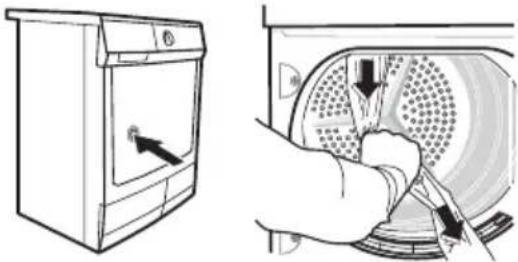

Attention Attention. N'utilisez jamais votre sèche-linge sans avoir installé les filtres ou avec des filtres endommagés ou obstrués.

1. Ouvrez la porte

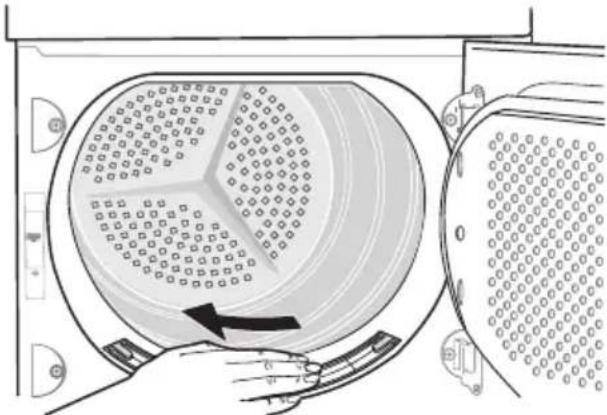

1. Nettoyez le filtre microfin qui se trouve au bas du hublot avec un chiffon humide.

2. Après un certain temps, les filtres se couvrent d'une patine due aux résidus de lessive sur le linge. Pour éliminer cette patine, nettoyez les filtres à l'eau chaude en les frottant à l'aide d'une brosse. Retirez le filtre situé dans l'ouverture de la porte. Pour le remettre en place, veillez à orienter la languette vers la gauche ou la droite). N'oubliez pas de remettre le filtre en place après son nettoyage.

1. Retirez les peluches du filtre avec de préférence une main humide.

2. Remettez le filtre en place.

Nettoyage du joint de porte

Nettoyez le joint de porte à l'aide d'un chiffon humide immédiatement après chaque cycle de séchage.

Vidage du bac d'eau de condensation

Videz le bac chaque cycle de séchage. Si le bac de récupération d'eau est plein, le programme de séchage en cours s'interrompt automatiquement et le voyant d'avertissement s'illumine. Il est nécessaire de vider le bac avant de poursuivre le programme.

Avertissement L'eau de condensation n'est pas potable et ne doit pas être utilisée pour la préparation des aliments.

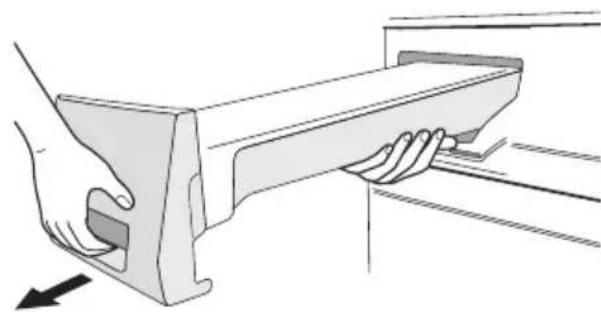

1. Sortez le bac d'eau de condensation.

1. Versez l'eau condensée dans une bassine ou tout autre récipient similaire.

1. Réinstallez le bac d'eau de condensation. Si le programme s'était interrompu parce que le bac était plein : Appuyez sur la touche Départ/Pause afin que le cycle de séchage continue.

Le bac d'eau de condensation contient environ 4,5 litres, ce qui est suffisant pour environ 8 kg de linge préalable-ment essoré à 1000 tours/ minute.
i L'eau de condensation peut être utilisée comme de l'eau distillée (par ex. dans un fer à repasser à vapeur). Il est toutefois nécessaire, avant d'utiliser l'eau condensée, de la filtrer (par ex. avec un filtre à café) pour enlever les résidus et les petites peluches.

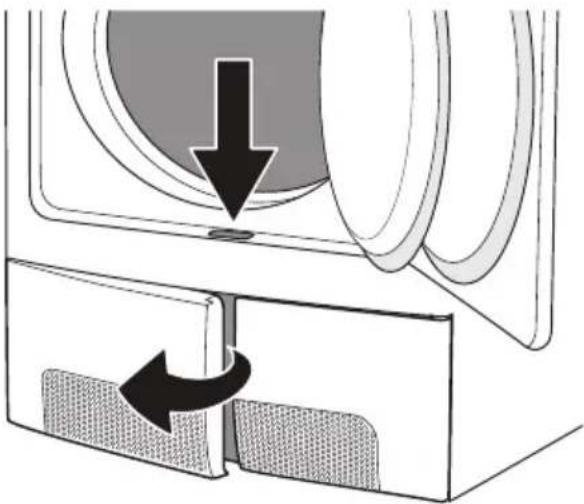

Nettoyez l'échangeur de chaleur

Si CONDENSEUR est affiché, cela signifie qu'il faut le nettoyer.

Attention Ne faites pas fonctionner le sèche-linge sans échangeur de chaleur ou avec un échangeur de chaleur contenant des peluches au risque de l'endommager. Cela augmente par ailleurs la consommation d'énergie.

1. Ouvrez la porte.
2. Ouvrez la trappe. Pour cela, appuyez sur la touche de déverrouillage sur la partie inférieure de la trappe et ouvrez celle-ci vers la gauche.

1. Nettoyez l'intérieur du portillon et la partie avant de la base de l'échangeur de chaleur. Nettoyez le joint de la trappe à l'aide d'un chiffon humide.

2. Tournez les deux butées vers l'intérieur.

1. Sortez l'échangeur de chaleur en le saisissant par sa poignée. Maintenez-le à l'horizontal pour éviter de renverser l'eau résiduelle.

1. Tenez-le verticalement au-dessus de l'évier pour le vider.

⚠ Attention N'utilisez pas d'objets pointus pour le nettoyage de l'échangeur de chaleur. Vous risqueriez de l'endommager.

1. Nettoyez l'échangeur de chaleur. Nettoyez l'échangeur de chaleur avec un brosse et rincez éventuellement à l'aide d'une douchette.
2. Remettez l'échangeur de chaleur à sa place, tournez les deux butées vers le haut jusqu'à enclenchement.
3. Refermez la trappe.
   i L'appareil ne fonctionne pas tant que le voyant ECHANGEUR DE CHALEUR est allumé.
   Attention N'utilisez jamais votre sèchelinge sans l'échangeur de chaleur.

Nettoyage du tambour

Attention Attention ! N'utilisez pas de produits abrasifs ou laine d'acier pour nettoyer le tambour.

Le calcaire contenu dans l'eau ou les résidus de produits de lavage peuvent laisser un dépôt à peine visible à l'intérieur du tambour. Dans ce cas, le détecteur d'humidité ne peut alors plus reconnaître de manière fiable le taux d'humidité, ce qui peut expliquer que lorsque vous sortez le linge, il risque d'être encore relativement humide.

Nettoyez l'intérieur et les nervures du tambour à l'aide d'un détergent doux et d'un chiffon humide.

Nettoyage du bandeau de commande et de la carrosserie

Attention Attention ! N'utilisez jamais de produits abrasifs ou caustiques.

Utilisez un chiffon humide pour nettoyer la carrosserie et le bandeau de commande.

EN CAS D'ANOMALIE DE FONCTIONNEMENT

Guide de dépannage

Si au cours du fonctionnement de l'appareil, un code d'erreur E... suivi d'un chiffre ou d'une lettre s'affiche sur la fenêtre d'affichage Mettez l'appareil hors tension puis

de nouveau sous tension. Resélectionnez le programme. Appuyez sur la touche Départ/Pause Si le code d'erreur réapparaissait, veuillez contacter le service Entretien en citant le code d'erreur

Symptôme Cause possible Solution
Le sèche-linge ne démar-re pas.	L'appareil n'est pas branché ou le fusible est grillé.	Branchez l'appareil sur le secteur. Contrôlez le fusible dans la boîte à fusibles (installation domestique).
	La porte de chargement est ouver-te.	Refermez la porte.
	Avez-vous appuyé sur la touche Départ/Pause ?	Appuyez sur la touche Départ/Pau-se
Les résultats de séchage ne sont pas satisfaisants.	Le programme choisi ne convient pas au linge.	Lors du prochain séchage, sélectionnez le programme adéquat (consultez le chapitre "Présentation des programmes").
	Les filtres à peluches sont obs-trués.	Nettoyez le filtre à peluches.
	Le filtre du condenseur thermique est obstrué.	Nettoyez le filtre du condenseur thermique.
L'échangeur de chaleur est obs-trué par des peluches.		Nettoyage du condenseur thermique.
	La charge est inadéquate.	Conformez-vous aux charges recommandées.
Les fentes d'aération dans le bas de l'appareil sont bouchées.	Libérez les fentes d'aération.
L'intérieur et les nervures du tambour sont couverts de résidus.	Nettoyez l'intérieur et les nervures du tambour.
	La conductivité de l'eau du lieu d'installation ne correspond pas au réglage standard de l'appareil.	Reprogrammez les paramètres standard de séchage (voir la section 'Options de programmation')
Quand un bouton est actionné, il ne se passe rien.	Protection du séchage Après le démarrage du programme, il n'est plus possible de sélectionner des options.	Tournez le sélecteur de programmes sur la position ARRET. Sélectionnez à nouveau le programme.
L'éclairage du tambour ne fonctionne pas.	Le sélecteur de programmes est sur la position ARRÊT.	Tournez le sélecteur de programmes sur n'importe quel programme.
	L'ampoule d'éclairage est défectueuse.	Remplacez l'ampoule (voir section suivante).
L'indication du temps restant change en permanence ou ne bouge pas pendant un certain temps.	Le temps restant est constamment corrigée en fonction du type de linge, de la charge et du degré d'humidité.	C'est un processus automatique ; l'appareil n'est pas pour autant défectueux.
Programme inactif, l'affichage du BAC est éclairé.	Le bac de récupération de l'eau de condensation est plein.	Videz le bac d'eau de condensation, puis démarrez le programme en appuyant sur la touche Départ/Pause .
Le cycle de séchage s'arrête peu de temps après le démarrage du programme. L'affichage ANTI-FROISSAGE est allumé.	Vous n'avez pas chargé une quantité suffisante de linge ou le linge chargé est trop sec pour le programme sélectionné.	Sélectionnez un programme chronométrique ou un degré de séchage supérieur (ex TRÈS SEC au lieu de PRÊT À RANGER .
La durée du cycle de séchage est anormalement longue. Remarque : après environ 5 heures, le cycle de séchage s'arrête automatiquement (voir la section " Fin du cycle de séchage").	Le filtre à peluches est obstrué. Nettoyez le filtre à peluches.
Le filtre du condenseur thermique est obstrué.	Nettoyez le filtre du condenseur thermique.
Le volume de linge est excessif. Réduisez la charge.
	Le linge n'a pas été suffisamment essoré.	Essorez suffisamment le linge avant de le mettre dans le séche linge.
	La température ambiante est particulièrement élevée. Le compresseur est momentanément à l'arrêt comme dispositif de sécurité contre les surcharges.	Il s'agit d'une fonction automatique et l'appareil ne présente aucun défaut. Si possible, abaissez la température de la pièce.
Décoloration Solidité des couleurs		Vérifiez la solidité des couleurs du linge. Séchez uniquement des vêtements ayant des couleurs similaires.

Remplacement de l'ampoule d'éclairage intérieur

Utilisez exclusivement une ampoule spéciale pour sèche-linge. Vous pouvez vous la procurer auprès du service après vente ET no. 112 552 000-5.

Avertissement Lorsque l'appareil est sous tension, l'éclairage intérieur s'éteint automatiquement au bout de 4 minutes après l'ouverture de la porte.

Avertissement N'utilisez pas d'ampoules standard ! Elles émettent trop de chaleur et peuvent endommager l'appareil !

Avertissement Avant de remplacer l'ampoule, l'appareil doit être débranché.

1. Dévissez le cache de l'ampoule (il se trouve immédiatement derrière le hublot, en haut ; voir le chapitre " Description de l'appareil ".)
2. Remplacez l'ampoule défectueuse.
3. Revissez soigneusement le cache.
   Avant de revisser le cache, vérifiez que le joint torique est à la bonne place. N'utilisez pas le sèche-linge en l'absence du joint torique.

Avertissement Par mesure de sécurité, assurez-vous que le cache est bien vissé. Dans le cas contraire, vous ne devez pas mettre en fonctionnement le sèche-linge.

CARACTÉRISTIQUES TECHNIQUES

Cet appareil est conforme aux directives CE suivantes :

• 95/2006/CE du 12.12.2006 Directive sur les basses tensions
• Directive 89/336/CEE du 03.05.1989 modifiée par la directive 92/31/CEE relatives à la compatibilité électromagnétique
  – Directive 93/68/CEE du 22.07.1993 relative au marquage CE

Hauteur x Largeur x Profondeur 85 x 60 x 58 cm
Volume du tambour 108 l
Profondeur avec porte ouverte 109 cm
Réglage en hauteur 1,5 cm
Poids à vide environ. 43 kg
Charge (en fonction du programme)1)	max. 8 kg
Tension 230 V
Fusible requis 16 A
Puissance totale 2350 W
Classe d'efficacité énergétique B
Consommation d'énergie (8 kg de coton,pré-essoré à 1000 tr/min)2)	4.48 kWh
Consommation d'énergie annuelle moyenne 282 kWh
Utilisation Particulier
Température ambiante autorisée 5°C à + 35°C

Valeurs de consommation

Les consommations ont été mesurées dans des conditions d'essai normalisées. Les consommations réelles dépendent des conditions d'utilisation de l'appareil.

Programme

Consommation d'énergie en kWh / temps de séchage moyen en min.

COTON PRET A RANGER2)	4.48 / 135 (charge 8 kg pré-essorée à 1000 tr/min)4,30 (charge 8 kg pré-essorée à 1400 tr/min)
COTON PRET A REPASSER2)	3.8 / 108 (charge 8 kg pré-essorée à 1000 tr/min)
SYNTHETIQUE PRET A RANGER2)	1.30 / 45 (charge 3 kg pré-essorée à 1200 tr/min)

1) Les charges indiquées peuvent varier d'un pays à un autre en fonction des méthodes de mesure différentes.
2) conformément à la norme EN 61121

RÉGLAGES DE L'APPAREIL

Réglage Mise en oeuvre
ALARME toujours désactivé	1. Tournez le sélecteur de programmes sur n'importe quel programme.2. Appuyez simultanément sur les touches DELICAT et DEGRÉ DE SÉCHAGE et maintenez-les enfoncées pendant environ 5 secondes.3. Le signal sonore sera par défaut désactivé. Vous pouvez utiliser la touche ALARME pour activer ou désactiver la sonnerie, le signal, mais l'appareil ne mémorise pas la sélection.
Dureté de l'eauL'eau, selon les zones géographiques, contient en quantité variable des sels calcaires et minéraux qui changent la valeur de la conductivité.Des variations importantes de la conductivité, par rapport aux valeurs affichées en usine, pourraient légèrement influencer l'humidité résiduelle à la fin du séchage. Votre sèche-linge permet de régler la sensibilité du capteur conductimétrique sur la base de la valeur de la conductivité de l'eau.	1. Tournez le sélecteur de programmes sur n'importe quel programme.2. Appuyez simultanément sur les touches DEGRÉ DE SÉCHAGE et Départ/Pause et maintenez-les enfoncées pendant environ 5 secondes. Le réglage courant s'affiche :- faible conductivité <300 micro S/cm- conductivité moyenne 300-600 micro S/cm- conductivité élevée >600 micro S/cm3. Appuyez sur la touche Départ/Pause en séquences jusqu'à obtention du niveau souhaité.4. Pour mémoriser le réglage, enfoncez simultanément les touches DEGRÉ DE SÉCHAGE et Départ/Pause ou tournez le bouton sur la position O ARRET .

CONSEILS POUR LES ORGANISMES D'ESSAI

Paramètres pouvant être contrôlés par les organismes d'essai :

• Consommation d'énergie (corrigée en fonction de l'humidité résiduelle) pendant un cycle Coton prêt à ranger avec charge nominale.
• Consommation d'énergie (corrigée en fonction de l'humidité résiduelle) pendant un cycle Coton prêt à ranger avec demi-charge.
• Humidité finale (pendant un cycle Coton prêt à ranger, Coton prêt à repasser et Entretien facile prêt à ranger)

- Efficacité de condensation (corrigée en fonction de l'humidité résiduelle) pendant un cycle Coton prêt à ranger avec charge nominale et demi-charge

Tous les cycles doivent être contrôlés en conformité avec la norme EN 61121 (sèchelinge à tambour pour usage domestique – Méthodes de mesure des performances).

INSTALLATION

Important L'appareil doit être déplacé en position verticale pour le transport.

Emplacement

• Par commodité, il est conseillé d'installer l'appareil près de votre lave-linge.
• Le sèche-linge doit être installé dans un lieu propre, à l'abri de la poussière.
• L'air doit pouvoir circuler librement tout autour de l'appareil. N'obstruez pas la grille d'aération frontale ou les grilles d'entrée d'air à l'arrière de l'appareil.
• Pour limiter au maximum les vibrations et le bruit pendant le fonctionnement du sèche-linge, installez-le sur une surface robuste et horizontale.
• Après l'installation du sèche-linge, vérifiez qu'il est bien d'aplomb à l'aide d'un niveau à bulle. S'il n'est pas d'aplomb, rectifiez en relevant ou en abaissant les pieds.
• Les pieds ne doivent jamais être retirés. Veillez à ne pas limiter la circulation de l'air au sol par des tapis à longs poils, des baguettes de bois, etc. Cela pourrait produire une accumulation de chaleur qui nuirait au fonctionnement de l'appareil.

Important

- La température de l'air chaud dégagé par le sèche-linge peut atteindre 60 °C. L'appareil ne doit donc pas être installé sur des sols non résistants aux températures élevées.

- Pendant le fonction ne ge, la température ambiante ne doit pas être inférieure à +5 °C ou supérieure à +35 °C pour ne pas compromettre les performances de l'appareil.

- Si l'appareil doit être déplacé, transportez-le verticalement.

- L'appareil ne doit pas être installé derrière une porte à serrure, une porte coulissante ou une porte battante dotée d'une charnière du côté opposé de celle de l'appareil qui pourrait empêcher l'ouverture complète du sèche-linge.

Retrait des protections de transport

Attention

Avant de mettre l'appareil en service, il est impératif d'enlever tous les éléments de protection de transport.

1. Ouvrez la porte.
2. Enlevez les rubans adhésifs à l'intérieur du tambour.
3. Enlevez la gaine plastique avec le rembourrage en polystyrène de l'appareil.

Branchement électrique

Contrôlez les caractéristiques électriques de l'appareil (tension d'alimentation, type de courant, fusibles, etc.) sur la plaque signalétique. La plaque signalétique est située près de la porte (voir le chapitre "Description du produit").

Avertissement Le fabricant décline toute responsabilité en cas de dommage ou blessure, suite au non-respect des consignes de sécurité susmentionnées.

Le remplacement du cordon d'alimentation de l'appareil doit être effectué par le service après-vente de votre ma-

ent d'gasaphverideur.

Avertissement Le cordon d'alimentation doit être accessible après l'installation de l'appareil.

Inversion de la porte

Pour faciliter le chargement et le déchargement du linge, il est possible d'inverser la porte.

Avertissement Cette opération doit être effectuée par un technicien agréé.

Veuillez contacter le Service après-vente. Le technicien effectuera l'inversion de la porte à vos frais.

Accessoires spéciaux

Les accessoires spéciaux suivants sont disponibles auprès du service après-vente ou de votre vendeur :

Kits de superposition pour installation en colonne d'un lave-linge et d'un sèche-linge Iron Aid :

Ces kits de superposition permettent d'installer en colonne un sèche-linge et un lave-linge de notre marque (60 cm de largeur, à chargement frontal) afin de gagner de l'espace. Le lave-linge doit être posé sur le sol et le sèche-linge installé par-dessus. Il existe deux versions :

• sans tablette de superposition
- avec tablette de superposition extractible Lisez attentivement les instructions de montage fournies avec le kit.

MAINTENANCE

En cas d'anomalie de fonctionnement, vérifiez d'abord si vous ne pouvez pas remédier vous-même au dysfonctionnement à l'aide de la notice d'utilisation (chapitre En cas d'anomalie de fonctionnement).

Si vous ne parvenez pas à remédier au dysfonctionnement, veuillez contacter votre vendeur ou à défaut le Centre Contact Consommateurs qui vous communiquera l'adresse d'un service après-vente.

Pour un dépannage dans les plus brefs délais, nous vous recommandons de nous fournir les informations suivantes :

• Description du modèle
• Numéro de produit (PNC)

• Numéro de série (S No.) (le numéro de série est indiqué sur la plaque signalétique) - consultez le chapitre Description du produit )

• Type de dysfonctionnement
  – Eventuellement le message d'erreur affiché par l'appareil
  Pour avoir les numéros d'identification de l'appareil sous la main, nous vous recommandons de les inscrire ici :

Description du modèle :

Code produit (PNC) :

Numéro de série :

www.electrolux.com/shop
