HIF1799TUMP - Système hifi ROADSTAR - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Système hifi
Marque	Roadstar
Modèle	HIF1799TUMP
Fonctions principales	Lecteur CD/MP3, tourne-disque 33/45/78 tours, radio FM/MW, port USB, encodage MP3
Alimentation électrique	CA 230V ~ 50Hz
Bandes radio FM	87.5 - 108 MHz
Bandes radio MW	522 - 1620 kHz
Vitesses tourne-disque	33, 45, 78 tours/min
Formats audio supportés	CD, CD-R/RW, MP3, WMA (USB et CD)
Port USB	Oui, pour lecture et encodage MP3
Télécommande	Oui, pile CR-2025
Type d'antenne FM	Antenne filaire intégrée à l'arrière
Type d'antenne MW	Antenne ferrite intégrée
Lecteur CD	Compartiment à ouverture motorisée
Fonctions de lecture CD/MP3	Répétition (1, dossier, tout), aléatoire, programmation (20 pistes CD, 99 MP3)
Encodage MP3	CD ou disque vinyle vers USB, débit 128 kbps, échantillonnage 44,1 kHz
Sécurité électrique	Double isolation, ne pas exposer à l'humidité
Entretien et nettoyage	Débrancher avant nettoyage, utiliser un chiffon doux
Mise au rebut	DEEE, ne pas jeter avec les ordures ménagères
Informations générales	Lire le mode d'emploi avant utilisation

FOIRE AUX QUESTIONS - HIF1799TUMP ROADSTAR

Comment allumer l'appareil ?

Tournez le sélecteur de fonction (26) sur la source souhaitée (CD/USB, PHONO, TUNER). L'indicateur de marche s'allume.

Comment écouter la radio FM ?

Appuyez sur le sélecteur de bandes (14) pour choisir FM. Utilisez le sélecteur de recherche des stations (21) pour capter une station. Réglez le volume (7). Pour la réception stéréo, l'indicateur FM Stéréo (19) s'allume.

Comment lire un CD ?

Appuyez sur OPEN/CLOSE (11) pour ouvrir le compartiment. Insérez un CD face imprimée vers le haut. Refermez. L'écran affiche le nombre de pistes. Appuyez sur PLAY/PAUSE/STOP (2) pour lancer la lecture.

Comment utiliser le tourne-disque ?

Placez le sélecteur de fonction (31) sur PHONO. Ouvrez le couvercle, débloquez le bras de lecture et retirez la protection de la pointe. Placez un disque sur la platine. Sélectionnez la vitesse (33/45/78). Soulevez le bras avec la manette et placez-le sur le disque.

Comment encoder un CD en MP3 sur une clé USB ?

Insérez la clé USB. Lancez la lecture du CD. Appuyez deux fois sur RECORD (9). L'écran affiche 'REC'. L'encodage se fait en temps réel. Pour interrompre, appuyez sur STOP. Les fichiers sont enregistrés dans le dossier 'AUDIO'.

Comment programmer l'ordre de lecture des pistes ?

En mode stop, appuyez sur PLAY MODE (5). 'P' s'affiche. Utilisez SKIP (3/4) pour sélectionner une piste, puis appuyez sur PLAY MODE pour la mémoriser. Répétez pour jusqu'à 20 pistes (CD) ou 99 (MP3). Appuyez sur PLAY/PAUSE pour lancer la programmation.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez que la pile CR-2025 est correctement installée avec la bonne polarité. Remplacez-la si nécessaire. Pointez la télécommande vers le capteur infrarouge (8) de l'appareil dans un rayon de 7 mètres.

Comment nettoyer l'appareil ?

Débranchez l'appareil avant tout nettoyage. Utilisez un chiffon doux légèrement humide. N'utilisez pas de solvants ou de produits abrasifs. Évitez que du liquide pénètre à l'intérieur.

Quel type de pile pour la télécommande ?

La télécommande utilise une pile de type CR-2025 (3V). Insérez-la avec le côté positif vers le haut.

Puis-je utiliser une clé USB de grande capacité ?

Oui, mais la lecture dépend de la compatibilité. Le système supporte les fichiers MP3/WMA. Pour l'encodage, la vitesse d'écriture peut varier. Débranchez la clé en toute sécurité en éteignant l'appareil ou en passant en mode PHONO/TUNER.

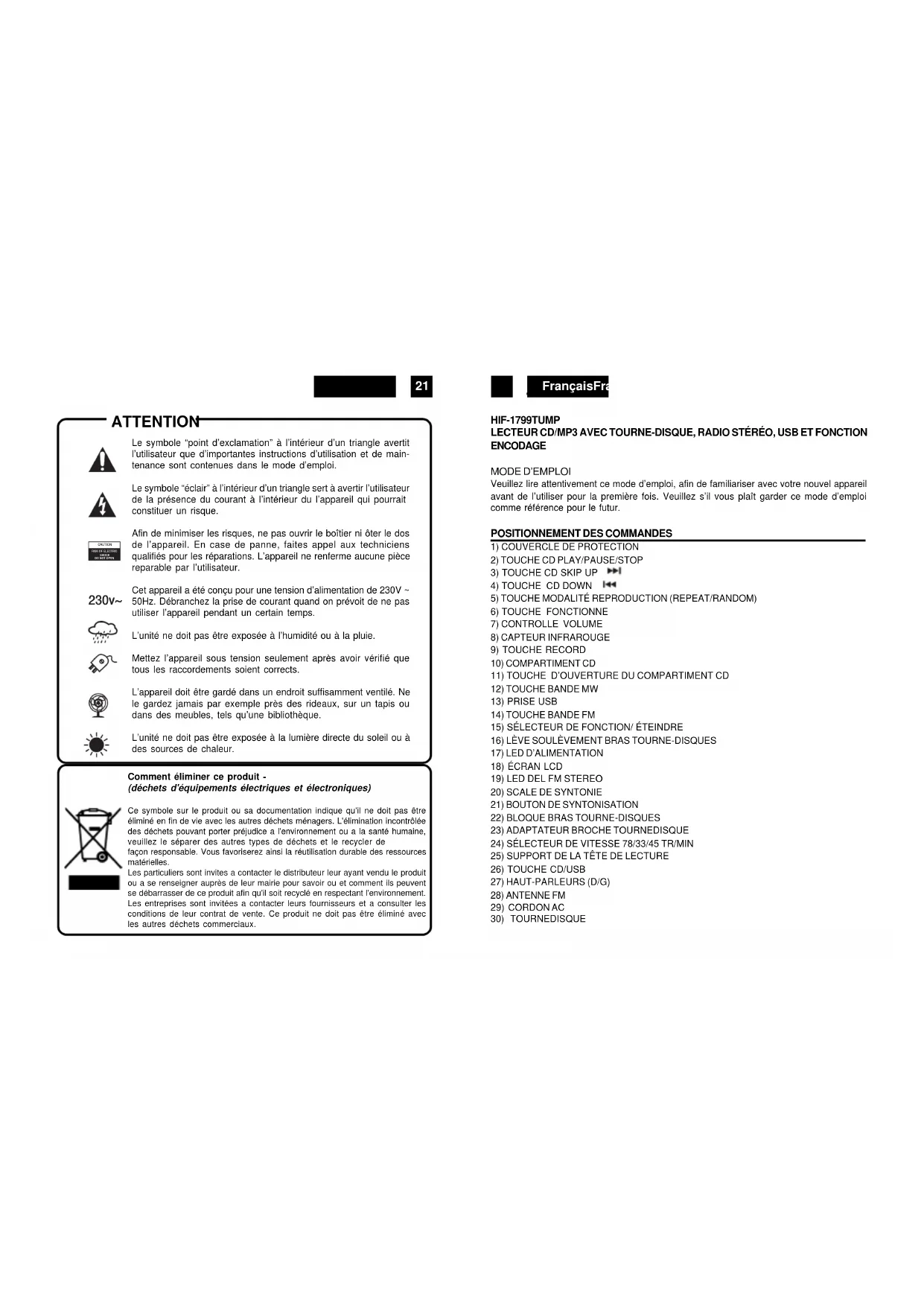

MODE D'EMPLOI HIF1799TUMP ROADSTAR

Manuel d'instructions

Le symbole "point d'exclamation" à l'intérieur d'un triangle avertit l'utilisateur que d'importantes instructions d'utilisation et de maintenance sont contenues dans le mode d'emploi.

Le symbole "éclair" à l'intérieur d'un triangle sert à avertir l'utilisateur de la présence du courant à l'intérieur du l'appareil qui pourrait constituer un risque.

Afin de minimiser les risques, ne pas ouvrir le boîtier ni ôter le dos de l'appareil. En case de panne, faites appel aux techniciens qualifiés pour les réparations. L'appareil ne renferme aucune pièce reparable par l'utilisateur.

230v\~

Cet appareil a été conçu pour une tension d'alimentation de 230V \~ 50Hz. Débranchez la prise de courant quand on prévoit de ne pas utiliser l'appareil pendant un certain temps.

L'unité ne doit pas être exposée à l'humidité ou à la pluie.

Mettez l'appareil sous tension seulement après avoir vérifié que tous les raccordements soient corrects.

L'appareil doit être gardé dans un endroit suffisamment ventilé. Ne le gardez jamais par exemple près des rideaux, sur un tapis ou dans des meubles, tels qu'une bibliothèque.

L'unité ne doit pas être exposée à la lumière directe du soleil ou à des sources de chaleur.

Comment éliminer ce produit - (déchets d'équipements électriques et électroniques)

Ce symbole sur le produit ou sa documentation indique qu'il ne doit pas être éliminé en fin de vie avec les autres déchets ménagers. L'élimination incontrôlée des déchets pouvant porter préjudice a l'environnement ou a la santé humaine, veuillez le séparer des autres types de déchets et le recycler de façon responsable. Vous favoriserez ainsi la réutilisation durable des ressources matérielles.

Les particuliers sont invites a contacter le distributeur leur ayant vendu le produit ou a se renseigner auprès de leur mairie pour savoir ou et comment ils peuvent se débarrasser de ce produit afin qu'il soit recyclé en respectant l'environnement. Les entreprises sont invitées a contacter leurs fournisseurs et a consulter les conditions de leur contrat de vente. Ce produit ne doit pas être éliminé avec les autres déchets commerciaux.

21

FrançaisFra

HIF-1799TUMP

LECTEUR CD/MP3 AVEC TOURNE-DISQUE, RADIO STÉRÉO, USB ET FONCTION ENCODAGE

MODE D'EMPLOI

Veuillez lire attentivement ce mode d'emploi, afin de familiariser avec votre nouvel appareil avant de l'utiliser pour la première fois. Veuillez s'il vous plaît garder ce mode d'emploi comme référence pour le futur.

POSITIONNEMENT DES COMMANDES

1) COUVERCLE DE PROTECTION

2) TOUCHE CD PLAY/PAUSE/STOP

3) TOUCHE CD SKIP UP

4) TOUCHE CD DOWN

5) TOUCHE MODALITÉ REPRODUCTION (REPEAT/RANDOM)

6) TOUCHE FONCTIONNE

7) CONTROLLE VOLUME

8) CAPTEUR INFRAROUGE

9) TOUCHE RECORD

10) COMPARTIMENT CD

11) TOUCHE D'OUVERTURE DU COMPARTIMENT CD

12) TOUCHE BANDE MW

13) PRISE USB

14) TOUCHE BANDE FM

15) SÉLECTEUR DE FONCTION/ ÉTEINDRE

La télécommande nécessite 1 pile CR-2025.

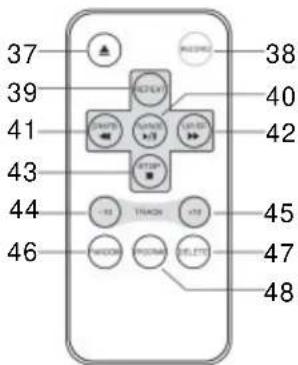

DESCRIPTION DES TOUCHES

1. OUVERTURE FERMETURE GUICHET CD
2. TOUCHE ENREGISTREMENT USB
3. TOUCHE RÉPÉTITION PISTE DU DISQUE
4. TOUCHE REPRODUCTION PAUSE CD ▶
5. TOUCHE SAUTE TRACE EN ARRIÈRE
6. TOUCHE SAUTE TRACE AVANT
7. TOUCHE STOP CD ■
8. TOUCHE SAUTE TRACE AVANT +10
9. TOUCHE SAUTE TRACE EN ARRIÈRE -10
10. TOUCHE REPRODUCTION CASUEL
11. TOUCHE ANNULATION
12. TOUCHE PROGRAMMATION

37 39 41 43 44 46 38 40 42 45 47 48

23

FrançaisFra

BRANCHEMENT A LA SOURCE D'ALIMENTATION

Avant l'utilisation, vérifier que la tension électrique de votre source d'alimentation corresponde à celle indiquée sur la plaque des caractéristiques techniques de l'appareil. Avant de brancher l'appareil au réseau, il faut lire attentivement les instructions suivantes pour des raisons de sécurité.

UTILISATION DU RESEAU (CA)

L'appareil est conçu pour fonctionner sur une tension de CA 230V, 50Hz seulement. S'il est branché à d'autres sources d'alimentation cela peut endommager l'appareil.

Danger

Pour éviter tout risque de décharge électrique, débrancher l'appareil avant d'enlever la protection. A l'intérieur il n'y a pas de parties utilisables. S'adresser au personnel qualifié pour toute opération d'entretien.

Consignes de Sécurité

N'exposer cet appareil ni à la pluie ni à l'humidité.

Alimentation du réseau: CA 230Volt 50Hz - CC seulement

Ce symbole signifie que l'appareil a été doublement isolé. La connexion de terre n'est pas nécessaire.

PREPARATION POUR L'UTILISATION

• Enlever le stéréo de son emballage avec attention et garder la boîte en cas d'utilisation future.
• Avant la mise en service de l'appareil, lire attentivement le mode d'emploi présent.

Utilisation source d'alimentation CA

- Brancher le cordon d'alimentation CA à votre prise murale CA et alimenter le réseau. S'assurer que la tension est compatible, 230v 50 Hz.

ECOUTE DE LA RADIO

1. Presser le Sélecteur de arrêt marche (15). L'indicateur de Marche (17) s'allume.
2. Choisir la bande de fréquence souhaitée avec le Sélecteur de Bandes (14) pour FM ou (12) pour MW.
3. A l'aide du Sélecteur de Recherche des Stations (21), intercepter la station émettrice souhaitée.
4. Régler le Volume (7) pour obtenir le niveau de son souhaité.

Antenne

Pour la réception en FM il y a une antenne FM incorporée (28) dont le câble est placé à l'arrière de l'appareil. Orienter le câble de manière à ce que la qualité de la réception soit la meilleure possible.

Pour la réception en MW les signaux sont interceptés par une antenne en ferrite incorporée. Pour que la réception soit la meilleure possible, il faut orienter l'appareil.

Réception FM en Stéréophonie et Monophonie

Quand un signal FM est intercepté, si l'on place le sélecteur de BANDES sur la position FM il est possible d'écouter la station émettrice en stéréophonie. L'indicateur FM Stéréo (19) s'allume.

TOURNE-DISQUES

Préparation

Ouvrir le couvercle de la platine Tourne-disques.

Ouvrir le couvercle du tourne-disques. Relâcher le crochet du bras de lecture

Dévisser la vigne de sûreté-transport poste sur le côté du supérieur du tourne-disques.

Débloquer le blocage du bras et enlever la protection de la pointe.

Ecoute des Disques

1. Placer le Sélecteur de Fonctions (31) sur la position PHONO.

2. Placer un disque sur la platine, au-dessus de l'axe central. Placer l'adaptateur EP au-dessus de l'axe central quand on veut ecouter des disques EP 17cm.

3. Placer le bouton de sélection de la vitesse (24) sur 33, 78 ou 45 tours/minute, selon le disque.

4. Dégager le bras de lecture de son agrafe, et enlever le capuchon de protection de la pointe de lecture.

5. Soulever le bras de lecture à l'aide de la manette de levée du bras de lecture.

6. Placer le bras de lecture au début du disque ou au début d'une piste précise.

7. Baisser doucement le bras de lecture sur le disque à l'aide de la manette de levée du bras de lecture pour commencer la lecture de la piste.

8. A la fin du disque la platine s'arrête. Lever le bras de lecture et posez-le sur le support.

9 Pour arrêter le disque pendant la lecture, soulever le bras de lecture du disque et posez-le sur le support.

Remarques: Ne pas faire tourner et ne pas arrêter le disque manuellement.

Faire tourner ou heurter la platine tourne-disques sans avoir fixé l'agrafe au bras de lecture peut causer des dommages au bras de lecture.

Remettre le capuchon de protection sur la pointe de lecture quand l'appareil n'est pas utilisé.

FrançaisFra

LECTURE D'UN DISQUE COMPACT

- Pour commencer

1. Tournez le sélecteur de fonction (26) afin de choisir le mode "CD/USB".
2. Appuyez sur la touche "OPEN/CLOSE" (11) pour ouvrir le compartiment CD (10).
3. Insérez un CD avec la face imprimée orientée vers le haut et refermez le compartiment CD.
4. Le CD est chargé et l'écran LCD (18) affiche le nombre total de pistes et la durée totale de lecture.

1. Appuyez sur la touche * PLAY/PAUSE/STOP * (2) pour lancer la lecture de la première piste.
2. Pour interrompre la lecture, appuyez une fois sur la touche " play/pause/stop "(2), le minuteur indiquant la durée de lecture va s'arrêter et clignotera sur l'écran LCD (18). Appuyez de nouveau sur la touche pour revenir en mode de lecture normale.
3. En mode lecture, si vous restez appuyés sur la touche " play / pause / stop "(2) pendant plus de 2 secondes, le système entrera en mode stop.

- Mode saut de piste/recherche avant ou arrière (skip/search up / skip/search down)

1. En mode lecture ou pause, si vous appuyez sur la touche "skip up" (3), l'appareil passera à la piste suivante, affichera le numéro de la piste et restera en mode lecture ou pause.
2. En mode lecture ou pause, si vous appuyez sur la touche "skip down" (3), l'appareil reviendra au début de la piste en cours, affichera le numéro de la piste initiale et restera en mode lecture ou pause.
3. Après l'étape 2, en appuyant de nouveau sur la touche "skip down" (3), l'appareil reviendra à la piste précédente et restera en mode lecture ou pause.
4. Si en mode lecture de CD/MP3 vous restez appuyés sur la touche "skip up/down" (3), la fonction avance rapide ou retour rapide sera activée. Pour la désactiver, il suffit de relâcher la touche.
5. Appuyez sur la touche +10 ou -10 (telecommande) pour avance rapide des 10 pistes.

CRITÈRES DE FORMAT DE PISTE MP3/WMA REQUIS:

- Débit binaire MP3: 32 kbps\~256 kbps et débit binaire WMA: 32 kbps \~ 320 kbps - La lecture du disque MP3 dépend de la qualité de l'enregistrement et de la méthode d'enregistrement du disque. De plus, la durée de la recherche pour un disque MP3 est supérieure à celle d'un CD normal à cause de la différence de format.

MODE RÉPÉTER/LECTURE ALÉATOIRE

En appuyant sur la touche PLAY MODE (5) avant ou pendant la lecture, il est possible de répéter la lecture d'une piste, d'un dossier (MP3 uniquement) ou de toutes les pistes. Chaque pression change la modalité de lecture comme suit:

POUR CD

(1) REPEAT 1 → (2) REPEAT ALL TRACK → (3) RANDOM → (4) OFF MODE

FOR MP3/WMA DISC

(1) REPEAT 1 (2) REPEAT 1 FOLDER (3) REPEAT ALBUM (4) RANDOM

- Répéter la lecture (Repeat play)

Cette fonction permet de répéter la lecture des pistes ou des dossiers désirés.

Cette fonction permet d'activer la lecture aléatoire de toutes les pistes ou des pistes d'un dossier.

PROGRAMMATION D'UN CD

Il est possible de programmer jusqu'à 20 pistes pour la lecture d'un CD ou 99 de fichiers MP3 dans un ordre quelconque. Avant de procéder à la programmation, assurez-vous que le système se trouve en mode stop:

1. Activez le mode CD/USB et interrompez la lecture du CD.
2. Appuyez sur la touche "PLAY MODE", "P" s'affiche sur l'écran LCD (18). Le numéro de programme et les numéros de piste pour la programmation seront également visibles.
3. Sélectionnez une piste désirée en appuyant sur la touche SKIP (3/4).
4. Appuyez sur la touche " PLAY MODE " pour mettre la piste en mémoire.
5. Si nécessaire, répétez les étapes 3 et 4 pour mettre en mémoire des pistes supplémentaires.
6. Lorsque toutes les pistes ont été programmées, appuyez sur la touche "PLAY/PAUSE" (5) pour lire le disque dans l'ordre paramétré.
7. Pour effacer le fichier programmé, appuyez sur la touche "STOP".

FrançaisFra

LECTURE DE PISTES MP3 PAR L'INTERMÉDIAIRE D'UN DISPOSITIF USB

Le système est en mesure de décoder et de lire tous les fichiers MP3 /WMA sauvegardés dans le dispositif de stockage grâce à la connexion au port USB.

1. Positionnez le sélecteur de fonction (26) sur CD/USB.
2. Insérez à fond le dispositif USB, bien droite et sans la plier, en suivant la direction de la flèche reportée.
   I Le fait de connecter le dispositif USB dans le mauvais sens pourrait endommager le système ou le support de stockage (USB). Vérifiez le sens avant d'effectuer le branchement.
3. Le système commencera à lire automatiquement le dispositif de stockage après la connexion, l'écran LCD (18) affichera le nombre total de fichiers MP3.
4. Répétez la même procédure de lecture, décrite ci-dessus, que pour le disque CD/MP3.

ENCODAGE D'UN CD/DISQUE 45/33/78 TOURS EN FICHIER MP3

Le système est en mesure d'encoder un CD normal ou un disque 45/33/78 tours au format MP3 et de l'enregistrer dans le dispositif de stockage par l'intermédiaire de la connexion au port USB.

A) ENCODAGE D'UN CD

I) Encodage d'une piste

1. Lancer la lecture normale de la piste du CD que vous souhaitez encoder et mémoriser,
2. Appuyez sur la touche "RECORD" (9) deux fois pendant la lecture de la piste désirée, l'écran affiche "REC". L'encodage est en train de se conclure.
3. Pressez la touche STOP pour interrompre l'enregistrement.

II) Encodage d'un disque

1. Insérez un CD avec la face imprimée orientée vers le haut et refermez le compartiment CD.

2. Une fois que le disque est chargé, appuyez sur la touche " RECORD "(9) deux fois. L'écran affiche " [REC ]". L'encodage est en train de se conclure.

3. Une fois le processus d'encodage terminé, l'unité interrompt la lecture automatiquement.

REMARQUE:

• La vitesse d'encodage est 1:1 et dépend de la durée de lecture actuelle de la piste du CD
• Le système créé un dossier " AUDIO " et enregistre la piste dedans.
• Le format d'enregistrement prédéfini le suivant: débit binaire MP3 : 128 kbps, fréquence d'échantillonnage : 44.1khz
• Aucun titre de piste de sera enregistré en mode encodage
• Pour interrompre l'enregistrement, appuyez de nouveau sur la touche "RECORD".
• L'enregistrement sera terminé uniquement si la piste a totalement été encodée. Si le processus d'encodage est interrompu, la piste ne sera ni encodée ni mémorisée dans le dispositif USB.

FrançaisFra

III) COPIE D'UN FICHIER MP3

Si vous insérez un disque MP3 au lieu d'un CD, en appuyant sur la touche "RECORD" (9), le système va copier les fichiers sur le dispositif USB. La procédure est la même que pour l'encodage d'un CD (voir la description ci-dessus), et le système passera en mode copie uniquement si le fichier MP3 est lu.

B) ENCODAGE D'UN DISQUE 45/78 OU 33 TOURS

1) Connectéle dispositif USB.
2) Positionnez le bouton fonction (31) sur le mode " PHONO ".
3) Lancez la lecture de la piste que vous souhaitez mémoriser sur le support USB.
4) Appuyez directement sur la touche "RECORD"(9) deux fois.
5) L'écran LCD affichera le mot "REC", et se mettra à clignoter. quelques secondes après. Le système commence désormais le processus d'encodage.
6) Pressez la touche STOP (32) pour interrompre l'enregistrement.

RETRAIT DU DISPOSITIF USB

Pour retirer le dispositif USB, éteignez l'appareil ou bien activez le mode PHONO ou TUNER. Le dispositif USB doit être déconnecté en le débranchant directement de la prise USB.

EFFACER PASSAGES DU SUPPORT USB

1) Insérer la mémoire USB.
2) Presser la touche CD/USB (26).
3) Presser la touche FUNCTION pour sélectionner la modalité USB.
4) Pendant la reproduction ou la modalité STOP, presser deux fois la touche DELETE de la télécommande pour effacer la trace courante.

CARACTERISTIQUESTECHNIQUES

Alimentation Electrique

CA: 230V \~ 50Hz

Telecommande: CR-2025

Fréquences Radio

FM: 87.5 - 108 MHz

MW: 522 - 1620 kHz

Caractéristiques sujets à modifications sans avis préalable.

ATENCIÓN
