HIF1799TUMP - Hifi-system ROADSTAR - Kostenlose Bedienungsanleitung

Produkttyp	Hifi-System
Marke	Roadstar
Modell	HIF1799TUMP
Hauptfunktionen	CD/MP3-Player, Plattenspieler 33/45/78 U/min, FM/MW-Radio, USB-Anschluss, MP3-Encoding
Stromversorgung	230V ~ 50Hz AC
FM-Radiobänder	87.5 - 108 MHz
MW-Radiobänder	522 - 1620 kHz
Plattenspieler-Geschwindigkeiten	33, 45, 78 U/min
Unterstützte Audioformate	CD, CD-R/RW, MP3, WMA (USB und CD)
USB-Anschluss	Ja, zum Abspielen und MP3-Encoding
Fernbedienung	Ja, Batterie CR-2025
FM-Antennentyp	Integrierte Drahtantenne auf der Rückseite
MW-Antennentyp	Integrierte Ferritantenne
CD-Player	Motorisiertes Fach
CD/MP3-Wiedergabefunktionen	Wiederholung (1, Ordner, alle), Zufall, Programmierung (20 Titel CD, 99 MP3)
MP3-Encoding	CD oder Vinyl auf USB, Bitrate 128 kbps, Abtastrate 44,1 kHz
Elektrische Sicherheit	Doppelte Isolierung, nicht Feuchtigkeit aussetzen
Pflege und Reinigung	Vor Reinigung Netzstecker ziehen, weiches Tuch verwenden
Entsorgung	WEEE, nicht mit Hausmüll entsorgen
Allgemeine Informationen	Bedienungsanleitung vor Gebrauch lesen

Häufig gestellte Fragen - HIF1799TUMP ROADSTAR

Wie schalte ich das Gerät ein?

Drehen Sie den Funktionswähler (26) auf die gewünschte Quelle (CD/USB, PHONO, TUNER). Die Betriebsanzeige leuchtet auf.

Wie höre ich FM-Radio?

Drücken Sie den Bandwähler (14), um FM auszuwählen. Verwenden Sie den Sendersuchlauf (21), um einen Sender zu empfangen. Stellen Sie die Lautstärke (7) ein. Für Stereoempfang leuchtet die FM-Stereo-Anzeige (19) auf.

Wie lese ich eine CD ab?

Drücken Sie OPEN/CLOSE (11), um das Fach zu öffnen. Legen Sie eine CD mit der bedruckten Seite nach oben ein. Schließen Sie das Fach. Das Display zeigt die Anzahl der Titel. Drücken Sie PLAY/PAUSE/STOP (2), um die Wiedergabe zu starten.

Wie benutze ich den Plattenspieler?

Stellen Sie den Funktionswähler (31) auf PHONO. Öffnen Sie den Deckel, entriegeln Sie den Tonarm und entfernen Sie die Nadelabdeckung. Legen Sie eine Schallplatte auf den Teller. Wählen Sie die Geschwindigkeit (33/45/78). Heben Sie den Tonarm mit dem Hebel an und setzen Sie ihn auf die Platte.

Wie kodiere ich eine CD als MP3 auf einem USB-Stick?

Stecken Sie den USB-Stick ein. Starten Sie die CD-Wiedergabe. Drücken Sie zweimal RECORD (9). Das Display zeigt 'REC'. Das Encoding erfolgt in Echtzeit. Zum Unterbrechen drücken Sie STOP. Die Dateien werden im Ordner 'AUDIO' gespeichert.

Wie programmiere ich die Wiedergabereihenfolge der Titel?

Im Stoppmodus drücken Sie PLAY MODE (5). Es erscheint 'P'. Verwenden Sie SKIP (3/4), um einen Titel auszuwählen, dann drücken Sie PLAY MODE, um ihn zu speichern. Wiederholen Sie dies für bis zu 20 Titel (CD) oder 99 (MP3). Drücken Sie PLAY/PAUSE, um die Programmierung zu starten.

Was tun, wenn die Fernbedienung nicht funktioniert?

Überprüfen Sie, ob die Batterie CR-2025 korrekt mit der richtigen Polarität eingelegt ist. Ersetzen Sie sie bei Bedarf. Richten Sie die Fernbedienung auf den Infrarotsensor (8) des Geräts innerhalb von 7 Metern.

Wie reinige ich das Gerät?

Trennen Sie das Gerät vor der Reinigung vom Netz. Verwenden Sie ein leicht feuchtes, weiches Tuch. Verwenden Sie keine Lösungsmittel oder Scheuermittel. Vermeiden Sie, dass Flüssigkeit ins Innere gelangt.

Welcher Batterietyp für die Fernbedienung?

Die Fernbedienung verwendet eine Batterie vom Typ CR-2025 (3V). Legen Sie sie mit dem Pluspol nach oben ein.

Kann ich einen USB-Stick mit großer Kapazität verwenden?

Ja, aber die Wiedergabe hängt von der Kompatibilität ab. Das System unterstützt MP3/WMA-Dateien. Beim Encoding kann die Schreibgeschwindigkeit variieren. Entfernen Sie den Stick sicher, indem Sie das Gerät ausschalten oder in den Modus PHONO/TUNER wechseln.

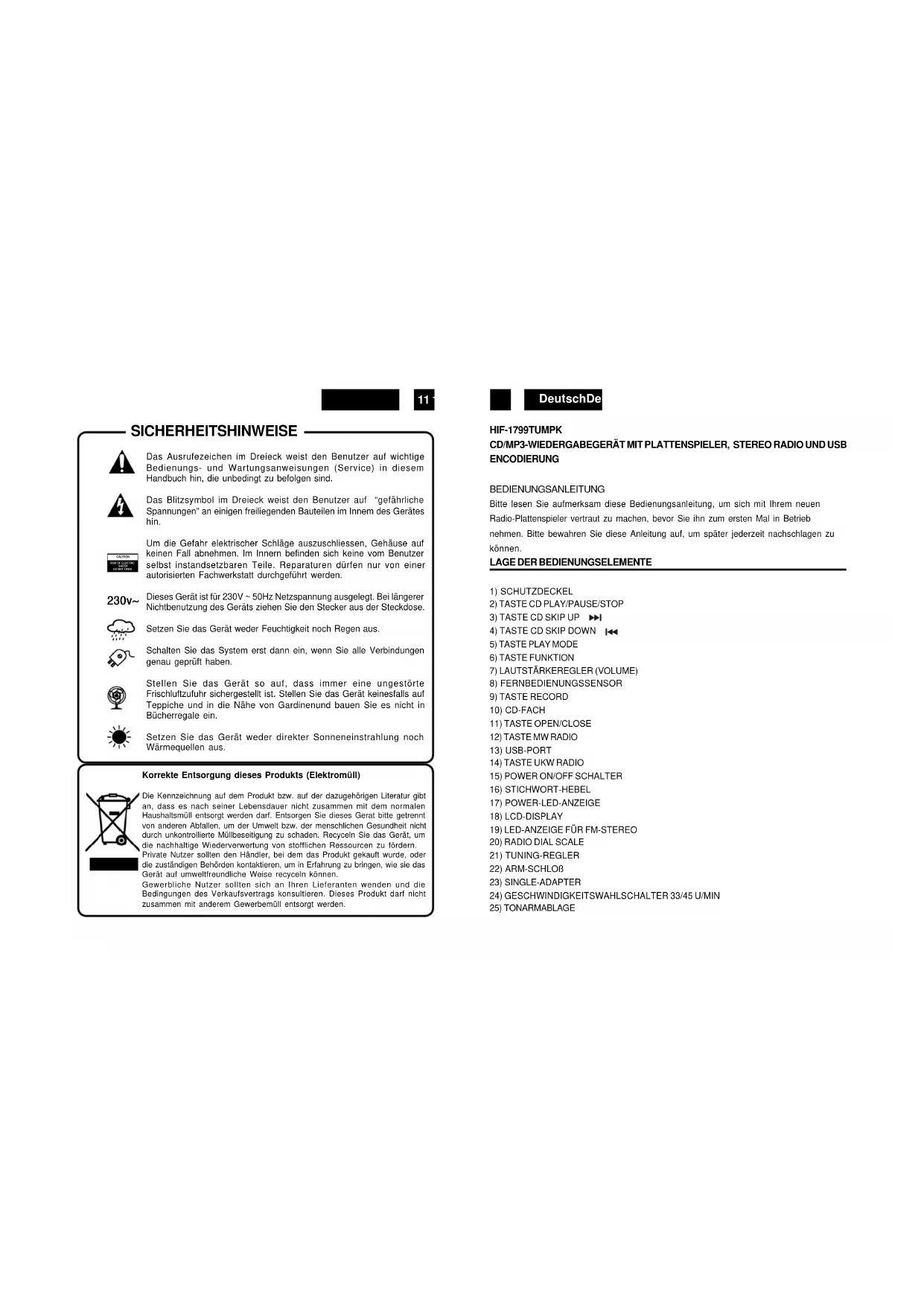

BEDIENUNGSANLEITUNG HIF1799TUMP ROADSTAR

Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungsanweisungen (Service) in diesem Handbuch hin, die unbedingt zu befolgen sind.

Das Blitzsymbol im Dreieck weist den Benutzer auf "gefährliche Spannungen" an einigen freiliegenden Bauteilen im Innem des Gerätes hin.

Um die Gefahr elektrischer Schläge auszuschliessen, Gehäuse auf keinen Fall abnehmen. Im Innern befinden sich keine vom Benutzer selbst instandsetzbaren Teile. Reparaturen dürfen nur von einer autorisierten Fachwerkstatt durchgeführt werden.

Dieses Gerät ist für 230V \~ 50Hz Netzspannung ausgelegt. Bei längerer Nichtbenutzung des Geräts ziehen Sie den Stecker aus der Steckdose.

Setzen Sie das Gerät weder Feuchtigkeit noch Regen aus.

Schalten Sie das System erst dann ein, wenn Sie alle Verbindungen genau geprüft haben.

Stellen Sie das Gerät so auf, dass immer eine ungestörte Frischluftzufuhr sichergestellt ist. Stellen Sie das Gerät keinesfalls auf Teppiche und in die Nähe von Gardinenund bauen Sie es nicht in Bücherregale ein.

Setzen Sie das Gerät weder direkter Sonneneinstrahlung noch Wärmequellen aus.

Korrekte Entsorgung dieses Produkts (Elektromüll)

Die Kennzeichnung auf dem Produkt bzw. auf der dazugehörigen Literatur gibt an, dass es nach seiner Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden darf. Entsorgen Sie dieses Gerät bitte getrennt von anderen Abfallen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Recyceln Sie das Gerät, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern. Private Nutzer sollten den Händler, bei dem das Produkt gekauft wurde, oder die zuständigen Behörden kontaktieren, um in Erfahrung zu bringen, wie sie das Gerät auf umweltfreundliche Weise recyceln können.

Gewerbliche Nutzer sollten sich an Ihren Lieferanten wenden und die Bedingungen des Verkaufsvertrags konsultieren. Dieses Produkt darf nicht zusammen mit anderem Gewerbemüll entsorgt werden.

DeutschDe

HIF-1799TUMPK

CD/MP3-WIEDERGABEGERÄT MIT PLATTENSPIELER, STEREO RADIO UND USB ENCODIERUNG

BEDIENUNGSANLEITUNG

Bitte lesen Sie aufmerksam diese Bedienungsanleitung, um sich mit Ihrem neuen Radio-Plattenspieler vertraut zu machen, bevor Sie ihn zum ersten Mal in Betrieb nehmen. Bitte bewahren Sie diese Anleitung auf, um später jederzeit nachschlagen zu können.

LAGE DER BEDIENUNGSELEMENTE

1) SCHUTZDECKEL

2) TASTE CD PLAY/PAUSE/STOP

3) TASTE CD SKIP UP

24) GESCHWINDIGKEITSWAHLSCHALTER 33/45 U/MIN

25) TONARMABLAGE

Die Infrarot-Fernbedienung erfordert zum Betrieb zwei Batterien vom Typ CR-2025.

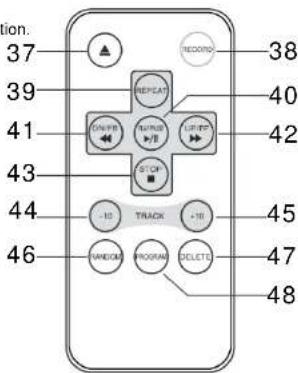

BESCHREIBUNG DER BEDIENTASTEN

37) CD TASTE OPEN/CLOSE-TASTE

38) ENKODIERUNG-TASTE Im CD/Phono -Modus zur Aktivierung der Aufzeichnungst
39) WIEDERHOLUNG-TASTE (CD/USB)
40) PLAY/PAUSE-TASTE (CD/USB)
41) SKIP/SEARCH-TASTE (CD/USB)
42) SKIP/SEARCH-TASTE (CD/USB)
43) STOP-TASTE (CD/USB)
44) +10 SKIP TASTE (CD/USB)
45) -10 SKIP TASTE (CD/USB)
46) ZUFALLSWIEDERGABE TASTE
47) LÖSCHEN-TASTE (NUR USB)
48) PROGRAM-TASTE (CD/USB)

tion. 37 39 41 43 44 46 REPEAT ON/OFFR TUR/USB STOP -10 TRACK +10 WANDOM PROGRAM DELETE 38 40 42 45 47 48

DeutschDe

NETZANSCHLUSS

Bevor Sie das Gerät einschalten, vergewissern Sie sich, daß Ihre örtliche Netzspannung mit der auf dem Typenschild angegebenen Spannung übereinstimmt.

Zu Ihrer eigenen Sicherheit lesen Sie sorgfältig die folgende Bedienungsanleitung, bevor Sie das Gerät ans Netz anschließen.

NETZBETRIEB (AC)

Dieses Gerät funktioniert nur mit einer Spannung von AC 230V 50Hz. Wird das Gerät an andere Stromquellen angeschlossen, könnte es Schaden nehmen.

Vorsicht

Um elektrischen Schlägen vorzubeugen, trennen Sie das Gerät vom Netz ab, bevor Sie den Deckel entfernen. Verwenden sie keine nutzbaren inneren Teile. Für die Wartung wenden Sie sich an qualifiziertes Kundendienstpersonal.

Sicherheitsmaßnahmen

Setzen Sie das Gerät weder Regen noch Feuchtigkeit aus.

Stromversorgung: AC 230Volt / 50Hz - nur Wechselstrom (AC)

☐ Dieses Zeichen bedeutet, daß dieses Gerät doppelt isoliert ist. Eine Erdung ist nicht notwendig.

VORBEREITUNG FÜR INBETRIEBNAHME

• Nehmen Sie das Gerät vorsichtig aus der Verpackung. Bewahren Sie diese für einen eventuellen späteren Gebrauch auf.
• Bitte lesen Sie diese Bedienungsanleitung sorgfältig, bevor Sie das Gerät in Betrieb nehmen.

Netzbetrieb (AC)

- Schließen Sie das AC-Netzkabel an Ihr AC-Haushaltstromnetz an.

RUNDFUNKEMPFANG

1. Drüken Sie den Funktionschalter (15) auf Radio. Die EIN-Anzeige erleuchtert (17).
2. Wählen Sie das gewünschte Frequenzband mit dem Bandwahlschalter (14) UKW oder (12) MW.
3. Stimmen Sie die gewünschte Radiostation mit dem Abstimmregler (21) ab.

Antenne

Für den UKW-Empfang befindet sich auf der Rückseite des Gerätes ein eingebauter UKW-Antennendraht (28). Bewegen Sie den Draht hin und her, bis der beste Empfang erreicht wird.

Für den MW-Empfang werden die Signale über eine eingebaute Ferritantenne empfangen. Sie brauchen das Gerät nur auszurichten, bis der beste Empfang erreicht wird.

UKW-Stereo- und Mono-Empfang

Wenn ein UKW-Signal eingestellt wird und Sie den UKW-Modus-Wahlschalter auf FM ST (UKW-Stereo) stellen, können Sie die Sendung in Stereo empfangen. Die UKW-Stereo-Anzeige (19) leuchtet auf.

PLATTENSPIELERBETRIEB

Vorbereitung

Öffnen Sie die Abdeckung.

Schrauben Sie die zwei TRANSIT-SCHRAUBEN ab, indem Sie eine Münze benutzen.

Entfernen Sie die Tonarmklemme und nehmen Sie die Schutzkappe der Wiedergabenadel weg.

Plattenspielerbetrieb

1. Druken Sie den Funktionschalter (31) auf PHONO.
2. Legen Sie eine Schallplatte auf die mittlere Spindel des Plattentellers. Legen Sie den EP- Adapter auf die mittlere Spindel, wenn Sie 17 cm-EP-Platten abspielen.

3. Stellen Sie die Drehzahl-Wahlschalter (24) auf 33/78 oder 45 U./Min., entsprechend der Schallplatte.

4. Entriegeln Sie die Tonarm-Klemme und entfernen Sie die Schutzklappe von der Wiedergabenadel.

5. Heben Sie den Tonarm mit dem Tonarm-Hebel an.

6. Bewegen Sie den Tonam an den Anfang der Plane oder eines bestimmten Titels.

7. Senken Sie den Tonarm vorsichtig mit dem Tonarm-Hebel auf die Platte, um die Wiedergabe zu starten.

8. Am Ende der Platte, heben Sie den Tonarm und bringen Sie es zum Rest.

9. Wenn Sie die Platte während der Wiedergabe stoppen wollen, den Tonarm von der Platte heben und zur Ruhe zurückbringen.

DeutschDe

Hinweise: Drehen oder stoppen Sie den Plattenteller nicht manuell. Wenn Sie den Plattenteller bewegen oder anstossen, ohne den Tonarm mit der Klemme gesichert zu haben, konnte der Tonarm beschadigt werden Stecken Sie die Schutzkappe auf die Wiedergabenadel, wenn das Gerät nicht benutzt wird.

WIEDERGABE EINER CD

- Erste Schritte

1. Drücken Sie mit dem Funktionschalter (26) den Modus „CD/USB“ aus.
2. Öffnen Sie das CD-Fach (11) mittels der Taste „OPEN/CLOSE“ (10).
3. Legen Sie eine CD mit der bedruckten Seite nach oben in das CD-Fach und schließen Sie dieses wieder.
4. Die CD wird daraufhin eingelesen, und erste Track beginnt Playback.

● Wiedergabe, Pause und Stop

1. Starten Sie die Wiedergabe mittels der Taste „CD PLAY/PAUSE“ (32) ein mal; der erste Track wird nun abgespielt.
2. Zum Unterbrechen der Wiedergabe drücken Sie ein weiteres Mal auf die Taste „CD STOP“ (2). Die Spielzeit hält nun an. Betätigen Sie die Taste erneut, um die normale Wiedergabe fortzusetzen.

- Skip- und Suchfunktion

1. Wenn Sie während der Wiedergabe oder Pause auf die Taste „SKIP UP“ ▶▶{3} drücken, springt das Gerät zum nächsten Track, zeigt die entsprechende Tracknummer an und bleibt dann im Wiedergabe- bzw. Pausenmodus.
2. Wird während der Wiedergabe oder Pause die Taste „SKIP DOWN“ 📀(6) betätigt, springt das Gerät zum Anfang des aktuellen Tracks zurück, zeigt die aktuelle Tracknummer an und bleibt dann im Wiedergabe- bzw. Pausenmodus.
3. Wenn Sie im Anschluss an Schritt 2 erneut auf die Taste „SKIP DOWN“ (3) drücken, wird der vorangehende Track aufgerufen und das Gerät bleibt dann im Wiedergabe- bzw. Pausenmodus.
4. Halten Sie die Taste „SKIP UP/DOWN“ (3) während der CD/MP3-Wiedergabe gedrückt, erfolgt der schnelle Vor- bzw. Rücklauf, bis Sie die Taste wieder loslassen.
5. Drüken Sie die Taste +10 oder -10 vom fernbedienung zu springen die track.

ANFORDERUNGEN AN DAS MP3-TRACKFORMAT:

• MP3-Bitrate: 32 kbps-256 kbps; WMA-Bitrate: 32 kbps-320 kbps.
• Die Qualität bei der Wiedergabe einer MP3-Disc hängt von der Aufnahmequalität und dem Aufnahmeverfahren ab. Außerdem dauert auch der Such- und Einlesevorgang bei einer MP3-Disc aufgrund des unterschiedlichen Formats länger als bei einer herkömmlichen CD.

WIEDERHOLUNG, INTROUND ZUFALLSWIEDERGABE

Drücken Sie die Taste „REPEAT“ (Fernbedienung) vor oder während der Wiedergabe mehrfach, um den gewünschten Wiedergabemodus für einen Track, einen Ordner (nur bei MP3) oder alle Tracks auszuwählen:

FOR CD

(1) REPEAT 1 (2) REPEAT ALL TRACK (4) RANDOM OFF MODE

FOR MP3/WMA DISC

• Wiederholung

Mittels dieser Funktion können Sie die gewünschten Tracks oder einen Ordner wiederholt anhören.

• Zufallswiedergabe

Diese Funktion ermöglicht die Zufallswiedergabe aller Tracks oder eines bestimmten Ordners.

PROGRAMMIERFUNKTION

Bis zu 20 Tracks können bei gewöhnlichen CDs oder 99 IN MP3-Discs programmiert und in beliebiger Reihenfolge abgespielt werden:

1. Drüken Sie den CD/USB-Modus ein und stoppen Sie die CD-Wiedergabe.
2. Drücken Sie auf die Taste „PLAY/MODE“, woraufhin „P“ auf dem LCD-Display (18) eingeblendet wird. Außerdem erscheinen die Programmnummer und Ziffernstellen für die zu programmierende Tracknummer.
3. Wählen Sie nun einen Track mittels der SKIP-Tasten (3) ▶▶▶◀ aus.
4. Speichern Sie den Track durch Drücken der Taste „PLAY MODE“.
5. Wiederholen Sie die Schritte 3 und 4 gegebenenfalls zum Speichern weiterer Tracks.
6. Nachdem Sie alle gewünschten Tracks programmiert haben, drücken Sie auf die Taste „CD PLAY/PAUSE“ (2), um die Tracks in der programmierten Reihenfolge abzuspielen.

DeutschDe

1. Zum Löschen des Programms betätigen Sie die Taste „STOP“ auf der Fernbedienung.

WIEDERGABE VON MP3 TRACKS VON USB-SPEICHERMEDIEN

Das System ist in der Lage, MP3-Dateien zu entschlüsseln und abzuspielen, die auf angeschlossenen USB-Speichermedien.

IDrücken Sie den Funktionschalter (15) CD/USB ein und drücken Sie dann auf die Taste FUNCTION (6), um den Modus „USB“ auszuwählen.
2. Stecken Sie anschließend den USB-Anschluss mit der Oberseite nach oben vollständig in den USB-Port ein bzw.
- Werden Speichermedien falsch angeschlossen, können Schäden am Audiosystem oder an den Speichermedien (USB) entstehen. Achten Sie daher bitte unbedingt darauf, dass Sie Speichermedien stets richtig herum einstecken.
3. Nach dem Anschluss beginnt das System automatisch mit dem Einlesen des Speichermediums, und das LCD-Display (18) zeigt die Gesamtzahl der MP3/WMA-Dateien.
4. Gehen Sie bei der Wiedergabe entsprechend der obigen Beschreibung für CDs und MP3-Discs vor.

ANMERKUNG

- Über den USB-Port kann das System nur Dateien im MP3-Format erfassen und einlesen.

- Wird das System über den USB-Port an einen MP3-Player angeschlossen, kann es bei einigen MP3-Playern passieren, dass aufgrund von Unterschieden im MP3-Kodierformat die Wiedergabe über den USB-Port nicht möglich ist. Hierbei handelt es sich nicht um eine Fehlfunktion des Systems.

MP3-ENCODIERUNG VON CD/PHONO

Das System ermöglicht die Encodierung von CD, Kassetten oder Plattenspieler in das Format MP3 und die Aufzeichnung auf Speichermedien über den USB-Port.

A) CD-ENCODIERUNG

I) Encodierung eines Tracks:
1. Starten Sie die normale Wiedergabe des CD-Tracks, der encodiert und aufgezeichnet werden soll.
2. Drücken Sie während der Wiedergabe des Tracks auf die Taste „RECORD“ (9) zwei mal, woraufhin die Anzeige “REC”. Dies bedeutet, dass der Encodiervorgang nun ausgeführt wird.
3. Drücken Sie den STOP-Taste, um aufzuhören, die Fährte aufzuzeichnen.

II) Encodierung einer Disc

1. Legen Sie eine CD mit der bedruckten Seite nach oben in das CD-Fach und schließen Sie dieses dann.
2. Drücken Sie nach Beendigung des Einlesevorgangs auf die Taste „RECORD“ (9) zwei mal, woraufhin die Anzeige "REC". Dies bedeutet, dass der Encodiervorgang nun ausgeführt wird.
3. Nach Abschluss der Encodierung wird die Wiedergabe automatisch gestoppt.

ANMERKUNG:

• Die Aufzeichnungsgeschwindigkeit ist 1:1 und entspricht der Spielzeit des CD-Tracks.
• Das System erstellt einen „RECORD“-Ordner, in dem die encodierten Tracks gespeichert werden.

DeutschDe

- Das Aufzeichnungsformat ist auf eine MP3-Bitrate von 128 kbps und eine Abtastrate von 44,1 kHz voreingestellt.

• Während des Encodiermodus werden keine Liedtitel aufgezeichnet.
• Zum Unterbrechen der Aufzeichnung drücken Sie während des Vorgangs erneut auf die Taste „RECORD“.
• Die Aufzeichnung wird nur abgeschlossen, wenn ein vollständiger Track encodiert wird. Wenn Sie den Encodiervorgang vor seiner Beendigung abbrechen, wird kein Track aufgezeichnet oder auf dem USB-Speichermedium bzw.

III) KOPIEREN EINER MP3-DATEI

Wenn Sie eine MP3-Disc anstelle einer normalen CD eingelegt haben, kopiert das System die Dateien bei Betätigung der Taste „RECORD“ (9) auf das USB-Speichermedium bzw. Die Vorgehensweise entspricht der für die zuvor beschriebene CD-Encodierung. Beachten Sie bitte, dass das System nur in den Kopiermodus schaltet, wenn die MP3/WMA-Datei gelesen wird.

PHONO-ENCODIERUNG

1) Legen Sie das USB-Gerät ein.
2) Drüken Sie den Funktionschalter „PHONO“.
3) Starten Sie nun unter PHONO die Wiedergabe des Tracks.
4) Drücken Sie dann direkt auf die Taste „RECORD“ (9) zwei mal.
5) Auf dem LCD-Display wird die Anzeige „ REC“ eingeblendet, Das System startet nun den Encodiermodus.

Löschen Sie Lied von usb-Gerät:

1) Legen Sie das USB-Gerät ein.
2) Drüken Sie den Funktionschalter „CD/USB“
3) Drüken Sie die Taste "FUNCTION" um auszuwählen die USB-Funktion.
4) Drüken die Taste DELETE zwei mal während des Playbacks.

ENTFERNEN VON USB

Zum Entfernen eines USB-Speichermediums bzw. Sie das Gerät zunächst aus oder stellen Sie den Funktionsmodus auf PHONO oder TUNER. Im Falle eines USB-Speichermediums können Sie dieses einfach direkt aus dem USB-Port ziehen.

TECHNISCHE DATEN

Stromversorgung

Netzbetrieb (AC) 230V \~ 50Hz

FB Batterien: 2 x CR-2025V

Radio-Frequenzbereich

UKW: 87,5 - 108 MHz

MW: 522 - 1620 kHz

Auf Grund ständiger Verbesserungen bleibt die Änderung der technischen Daten und des Designs ohne Vorankündigung vorbehalten.
