Tipo de producto	Sistema hifi
Marca	Roadstar
Modelo	HIF1799TUMP
Funciones principales	Reproductor CD/MP3, tocadiscos 33/45/78 rpm, radio FM/MW, puerto USB, codificación MP3
Alimentación eléctrica	CA 230V ~ 50Hz
Bandas radio FM	87.5 - 108 MHz
Bandas radio MW	522 - 1620 kHz
Velocidades del tocadiscos	33, 45, 78 rpm
Formatos de audio compatibles	CD, CD-R/RW, MP3, WMA (USB y CD)
Puerto USB	Sí, para reproducción y codificación MP3
Mando a distancia	Sí, pila CR-2025
Tipo de antena FM	Antena de cable integrada en la parte trasera
Tipo de antena MW	Antena de ferrita integrada
Reproductor de CD	Compartimento con apertura motorizada
Funciones de reproducción CD/MP3	Repetición (1, carpeta, todo), aleatorio, programación (20 pistas CD, 99 MP3)
Codificación MP3	CD o disco de vinilo a USB, tasa de bits 128 kbps, muestreo 44,1 kHz
Seguridad eléctrica	Doble aislamiento, no exponer a la humedad
Mantenimiento y limpieza	Desconectar antes de limpiar, usar un paño suave
Eliminación	RAEE, no tirar con la basura doméstica
Información general	Leer el manual de instrucciones antes de usar

Preguntas frecuentes - HIF1799TUMP ROADSTAR

¿Cómo encender el aparato?

Gire el selector de función (26) a la fuente deseada (CD/USB, PHONO, TUNER). El indicador de encendido se enciende.

¿Cómo escuchar la radio FM?

Presione el selector de bandas (14) para elegir FM. Use el selector de búsqueda de estaciones (21) para captar una estación. Ajuste el volumen (7). Para la recepción estéreo, el indicador FM estéreo (19) se enciende.

¿Cómo reproducir un CD?

Presione OPEN/CLOSE (11) para abrir el compartimento. Inserte un CD con la cara impresa hacia arriba. Cierre. La pantalla muestra el número de pistas. Presione PLAY/PAUSE/STOP (2) para iniciar la reproducción.

¿Cómo usar el tocadiscos?

Coloque el selector de función (31) en PHONO. Abra la tapa, desbloquee el brazo de lectura y retire la protección de la aguja. Coloque un disco en el plato. Seleccione la velocidad (33/45/78). Levante el brazo con la palanca y colóquelo sobre el disco.

¿Cómo codificar un CD a MP3 en una memoria USB?

Inserte la memoria USB. Inicie la reproducción del CD. Presione dos veces RECORD (9). La pantalla muestra 'REC'. La codificación se realiza en tiempo real. Para interrumpir, presione STOP. Los archivos se guardan en la carpeta 'AUDIO'.

¿Cómo programar el orden de reproducción de las pistas?

En modo de parada, presione PLAY MODE (5). Se muestra 'P'. Use SKIP (3/4) para seleccionar una pista, luego presione PLAY MODE para memorizarla. Repita hasta 20 pistas (CD) o 99 (MP3). Presione PLAY/PAUSE para iniciar la programación.

¿Qué hacer si el mando a distancia no funciona?

Verifique que la pila CR-2025 está correctamente instalada con la polaridad correcta. Reemplácela si es necesario. Apunte el mando a distancia hacia el sensor infrarrojo (8) del aparato a una distancia de hasta 7 metros.

¿Cómo limpiar el aparato?

Desconecte el aparato antes de cualquier limpieza. Use un paño suave ligeramente húmedo. No use disolventes ni productos abrasivos. Evite que entre líquido en el interior.

¿Qué tipo de pila para el mando a distancia?

El mando a distancia utiliza una pila tipo CR-2025 (3V). Inserte con el lado positivo hacia arriba.

¿Puedo usar una memoria USB de gran capacidad?

Sí, pero la reproducción depende de la compatibilidad. El sistema admite archivos MP3/WMA. Para la codificación, la velocidad de escritura puede variar. Desconecte la memoria de forma segura apagando el aparato o cambiando al modo PHONO/TUNER.

MANUAL DE USUARIO HIF1799TUMP ROADSTAR

Manual de instrucciones

17) POWER LED INDICATOR

18) LCD DISPLAY

19) FM STEREO LED INDICATOR

20) DIAL SCALE

21) TUNING KNOB

22) ARM LOCK

23) SPINDLE ADAPTOR

24) 33/45/78 RPM SPEED SELECTOR

25) PICK-UP HOLDER

26) CD/USB BUTTON

27) SPEAKERS

28) FM ANTENNA

29) AC CORD

30) TURNTABLE

3

31) PHONO BUTTON

32) CD STOP BUTTON

33) TOP COVER MECHANISM

REMOTE CONTROL

BATTERY INSTALLATION

4) TASTE CD SKIP DOWN

5) TASTE PLAY MODE

6) TASTE FUNKTION

7) LAUTSTÄRKEREGLER (VOLUME)

8) FERNBEDIENUNGSSENSOR

9) TASTE RECORD

10) CD-FACH

11) TASTE OPEN/CLOSE

12) TASTE MW RADIO

13) USB-PORT

14) TASTE UKW RADIO

15) POWER ON/OFF SCHALTER

16) STICHWORT-HEBEL

17) POWER-LED-ANZEIGE

18) LCD-DISPLAY

19) LED-ANZEIGE FÜR FM-STEREO

20) RADIO DIAL SCALE

21) TUNING-REGLER

22) ARM-SCHLOß

23) SINGLE-ADAPTER

26) TASTE CD/USB
27) LAUTSPRECHER (L/R)
28) FM-ANTENNE
29) WECHSELSTROMKABEL
30) PLATTENSPIELER
31) PLATTENSPIELER-TASTE
32) CD-STOP TASTE
33) COVER-MECHANISMUS

FERNBEDIENUNG

BATTERIE

19) LED DEL FM STEREO

20) SCALE DE SYNTONIE

21) BOUTON DE SYNTONISATION

25) SUPPORT DE LA TÊTE DE LECTURE

26) TOUCHE CD/USB

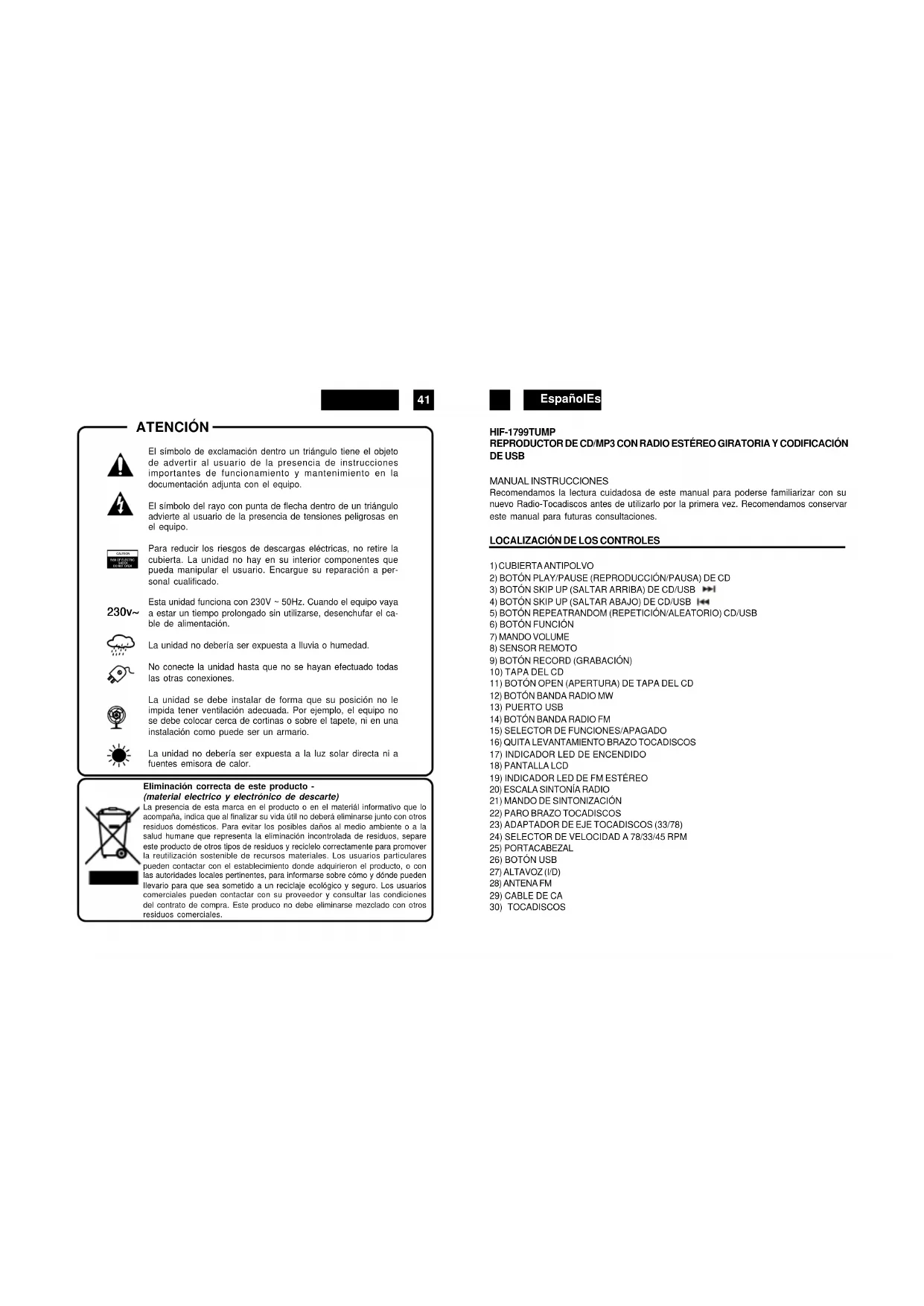

El símbolo de exclamación dentro un triángulo tiene el objeto de advertir al usuario de la presencia de instrucciones importantes de funcionamiento y mantenimiento en la documentación adjunta con el equipo.

El símbolo del rayo con punta de flecha dentro de un triángulo advierte al usuario de la presencia de tensiones peligrosas en el equipo.

Para reducir los riesgos de descargas eléctricas, no retire la cubierta. La unidad no hay en su interior componentes que pueda manipular el usuario. Encargue su reparación a personal cualificado.

230v\~

Esta unidad funciona con 230V \~ 50Hz. Cuando el equipo vaya a estar un tiempo prolongado sin utilizarse, desenchufar el cable de alimentación.

La unidad no debería ser expuesta a lluvia o humedad.

No conecte la unidad hasta que no se hayan efectuado todas las otras conexiones.

La unidad se debe instalar de forma que su posición no le impida tener ventilación adecuada. Por ejemplo, el equipo no se debe colocar cerca de cortinas o sobre el tapete, ni en una instalación como puede ser un armario.

La unidad no debería ser expuesta a la luz solar directa ni a fuentes emisora de calor.

Eliminación correcta de este producto - (material eléctrico y electrónico de descarte)

La presencia de esta marca en el producto o en el material informativo que lo acompaña, indica que al finalizar su vida útil no deberá eliminarse junto con otros residuos domésticos. Para evitar los posibles daños al medio ambiente o a la salud humane que representa la eliminación incontrolada de residuos, separe este producto de otros tipos de residuos y reciclero correctamente para promover la reutilización sostenible de recursos materiales. Los usuarios particulares pueden contactar con el establecimiento donde adquirieron el producto, o con las autoridades locales pertinentes, para informarse sobre cómo y dónde pueden llevarlo para que sea sometido a un reciclaje ecológico y seguro. Los usuarios comerciales pueden contactar con su proveedor y consultar las condiciones del contrato de compra. Este produco no debe eliminarse mezclado con otros residuos comerciales.

EspañolEs

HIF-1799TUMP

REPRODUCTOR DE CD/MP3 CON RADIO ESTÉREO GIRATORIA Y CODIFICACIÓN DE USB

MANUAL INSTRUCCIONES

Recomendamos la lectura cuidadosa de este manual para poderse familiarizar con su nuevo Radio-Tocadiscos antes de utilizarlo por la primera vez. Recomendamos conservar este manual para futuras consultaciones.

LOCALIZACIÓN DE LOS CONTROLES

1) CUBIERTA ANTIPOLVO

2) BOTÓN PLAY/PAUSE (REPRODUCCIÓN/PAUSA) DE CD

3) BOTÓN SKIP UP (SALTAR ARRIBA) DE CD/USB

4) BOTÓN SKIP UP (SALTAR ABAJO) DE CD/USB

5) BOTÓN REPEATRANDOM (REPETICIÓN/ALEATORIO) CD/USB

6) BOTÓN FUNCIÓN

7) MANDO VOLUME

8) SENSOR REMOTO

9) BOTÓN RECORD (GRABACIÓN)

10) TAPA DEL CD

11) BOTÓN OPEN (APERTURA) DE TAPA DEL CD

12) BOTÓN BANDA RADIO MW

13) PUERTO USB

14) BOTÓN BANDA RADIO FM

15) SELECTOR DE FUNCIONES/APAGADO

16) QUITA LEVANTAMIENTO BRAZO TOCADISCOS

17) INDICADOR LED DE ENCENDIDO

18) PANTALLA LCD

19) INDICADOR LED DE FM ESTÉREO

20) ESCALA SINTONÍA RADIO

21) MANDO DE SINTONIZACIÓN

22) PARO BRAZO TOCADISCOS

23) ADAPTADOR DE EJE TOCADISCOS (33/78)

24) SELECTOR DE VELOCIDAD A 78/33/45 RPM

25) PORTACABEZAL

26) BOTÓN USB

27) ALTAVOZ (I/D)

28) ANTENA FM

29) CABLE DE CA

30) TOCADISCOS

31) BOTÓN TOCADISCOS

32) BOTÓN PARADA CD/USB

33) MECANISMO ABERTURA TOCADISCOS

MANDO A DISTANCIA

INSTALACIÓN DE LAS PILAS

El transmisor infrarrojo requiere la utilización de dos pilas de tamaño CR-2025.

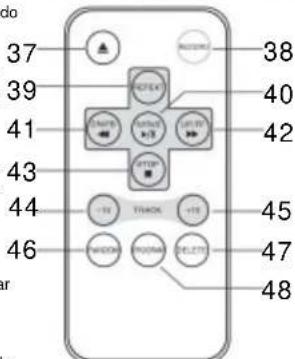

DESCRIPCIÓN DE LOS BOTONES

37) Boton open (apertura) de tapa CD

38) REC (grabación) Pulse este botón en el modo de cd/audio para activar la función de grabación.

39) REP(repetición) Pulse este botón en el modo de cd/usb para activar la función de repetición.

40) PLAY/PAUSE (Reproducción/Pausa) Pulse este botón en el modo de cd/usb para iniciar la reproducción, y púlselo de nuevo para acceder al modo de pausa.

41) SKIP/SEARCH forward (saltar/buscar hacia delante) Pulse este botón una vez para saltar a la pista siguiente y manténgalo pulsado para buscar hacia delante.

42) SKIP/SEARCH backward (saltar/buscar hacia atrás) Pulse este botón una vez para saltar a la pista anterior y manténgalo pulsado para buscar hacia atrás.

43) STOP (parada) Pulse este botón en el modo de cd/usb para dete la reproducción o cancelar el programa almacenado.

44) SKIP +10 forward (saltar/buscar hacia delante +10)

45) SKIP backward (saltar/buscar hacia atrás) +10

48) PROGRAM (programación) Pulse este botón en el modo de CD/USB para activar la función de programación.

do 37 39 41 43 44 46 38 40 42 45 47 48

EspañolEs

CONEXIÓN A LA FUENTE DE ALIMENTACIÓN

Antes de activar el aparato asegurarse de que el voltaje local corresponda al voltaje indicado en la placa de los datos de funcionamiento.

Para su propia seguridad leer las siguientes instrucciones con cuidado antes de conectar este aparato a la toma de corriente.

Este aparato ha sido diseñado para que funcione con una fuente de alimentación de CA 230V, 50Hz. La conexión a otro tipo de fuente de alimentación podría dañar el aparato.

Atención

Para prevenir las descargas eléctricas desconectar la clavija antes de remover la tapa. No emplear las partes utilizables en el interior. Dirigirse al personal de un centro de servicios calificado.

Precauciones de Seguridad

No exponer el aparato a la lluvia o a la humedad.

Fuente de Alimentación Principal: solamente CA 230V 50 Hz - CA

Este simbolo significa que este aparato está doblemente aislado. No se requiere una conexión a tierra.

PREPARACIÓN AL USO

- Extraer con cuidado el aparato de la caja, conservar el embalaje para un eventual uso futuro.

- Recomendamos una lectura cuidadosa de este manual de instrucciones antes de poner en función el aparato.

Funcionamiento con Red CA

- Conectar el cable de alimentación a su toma de corriente doméstica y activar el aparato. Asegurarse de que el voltaje sea compatible.

- Desconectar el cable de alimentación de la toma de corriente cuando no se utilizará el aparato.

USO DE LA RADIO

1. Pulse el boton POWER (15). El indicador POWER de enciende (17).
2. Seleccionar la banda de frecuencia deseada con el Selector Banda (14) FM (12) MW.
3. Sintonizar la estación radio deseada girando el control Sintonización (21).
4. Regular el control Volumen (7) al nivel deseado.

Antena

Para la recepción en FM se encuentra incorporada una antena a hilo FM (28) en la parte posterior del aparato. Mover el hilo hasta cuando se alcance la mejor recepción. Para una recepción en OM las señales serán recogidos a través de la antena de barra de ferrita incorporada. Tendrá que orientar el aparato hasta alcanzar la mejor recepción.

Recepción FM Estéreo y Mono

Cuando se sintoniza una señal, colocando el selector BANDA (16) en la posición FM permitirá a la estación de ser captada en sonido estéreo. El indicador FM Estéreo (19) se iluminará.

TOCADISCOS

Preparación

Abrir la tapa del tocadiscos. Liberar el cierre del brazo de lectura.

Destornillar la vid de seguridad-transporte apuesta sobre el extenso superior del tocadiscos. Desbloquear el bloqueo del brazo y remover la protección de la chinche.

Audición de los discos

1. Colocar el Selector Función (31) en la posición PHONO.
2. Colocar un disco sobre el tocadiscos, sobre el eje central. Colocar el adaptador EP sobre el eje central cuando se escuchen discos EP de 17 cm (45 RPM).
3. Colocar el Selector Velocidad (24) en 33, 78 o 45 RPM segun el disco utilizado.
4. Soltar el cierre del brazo de lectura, y extraer la tapa de protección de la aguja.
5. Levantar el brazo de lectura con la palanca levantadora del brazo de lectura.
6. Colocar el brazo de lectura en el inicio del disco, o en el inicio de una melodía particular.
7. Bajar con delicadeza el brazo sobre el disco con la palanca levantadora del brazo de lectura para iniciar la lectura.
8. Cuando la lectura del disco finalizará el tocadiscos se para. Retornar el brazo al apoyo.
9. Para detener el disco durante la lectura, alce el brazo de lectura y devuélvalo al apoyo.

Notas: No girar el Plato manualmente.

Mover o sacudir el tocadiscos sin la protección del cierre del brazo de lectura podría dañar el brazo de lectura. Colocar la tapa de protección sobre la aguja cuando no se utilizará.

EspañolEs

REPRODUCCIÓN DE UN CD

- Primeros pasos

1. Gire el selector de función (26) para seleccionar el modo de CD/USB.
2. Pulse el botón OPEN/CLOSE (abrir/cerrar) (11) para abrir la tapa del CD (10).
3. Coloque en la bandeja un CD con el lado impreso hacia arriba y cierre la tapa del CD.
4. Se ejecutará la búsqueda en el soporte. La pantalla LCD (18) mostrará el número total de pistas y el tiempo de reproducción total.

- Modo de reproducción/pausa/parada

1. Pulse el botón PLAY/PAUSE (reproducción/pausa) (2) para iniciar la reproducción desde la primera pista.
2. Para interrumpir la reproducción, vuelva a pulsar el botón STOP (32). El tiempo de reproducción se congelará y la pantalla LCD parpadeará (18). Pulse una vez más el botón para reanudar la reproducción normal.
3. Al pulsar el botón SKIP UP ➞ (saltar hacia delante) (3) estando en el modo de reproducción o pausa, el reproductor saltará a la pista siguiente, mostrará el número de pista y continuará en el modo de reproducción o pausa.
4. Al pulsar el botón SKIP DOWN (saltar hacia atrás) (3) estando en el modo de reproducción o pausa, el reproductor volverá al principio de la pista, mostrará el número de pista inicial y continuará en el modo de reproducción o pausa.
5. Para acceder a la pista anterior y continuar en el modo de reproducción o pausa, vuelva a pulsar el botón SKIP DOWN (3) una vez realizado el paso 2.
6. Al pulsar y mantener pulsado el botón SKIP UP/DOWN (saltar hacia delante/hacia atrás) (3) durante la reproducción de un cd/mp3, la pista que se está reproduciendo entrará en avance rápido o retroceso rápido hasta que se deje de presionar el botón.

- Modo de salto/búsqueda (saltar/buscar hacia delante y saltar/buscar hacia atrás)

REQUISITOS DE FORMATO PARA PISTAS DE MP3/WMA:

• Velocidad de transmisión de MP3: 32 kbps \~ 256 kbps y velocidad de transmisión de wma: 32 kbps \~ 320 kbps
• El rendimiento en la reproducción de un disco MP3 depende de la calidad de la grabación y del método empleado para ésta. Asimismo, el tiempo de búsqueda en los CD en MP3 es mayor que en los CD normales debido a las diferencias de formato.

MODO DE REPETICIÓN/ALEATORIO

Al pulsar el botón PLAY MODE (repetición/aleatorio) (5) antes o en el transcurso de la reproducción, pueden reproducirse en los modos siguientes una sola pista, una única carpeta (sólo para MP3) o todas las pistas:

(1) REPEAT 1 → (2) REPEAT ALL TRACK → (4) RANDOM → (5) OFF MODE

MP3/WMA DISC

(1) REPEAT 1 (2) REPEAT 1 FOLDER (3) REPEAT ALBUM

- Repetir reproducción

Esta función permite escuchar las pistas o la carpeta deseadas de manera repetida.

● Reproducir aleatorio

Esta función permite escuchar todas las pistas o seleccionar las carpetas en orden aleatorio.

PROGRAMACIÓN DEL DISCO DE CD

Es posible programar un orden de reproducción para un máximo de 20 pistas de un CD o 99 de MP3. Antes de utilizar esta función, asegúrese de que el sistema se encuentra en el modo de parada.

1. Fije el modo de CD/USB y detenga la reproducción del CD.
2. Pulse el botón PLAY MODE (programación). La pantalla LCD mostrará la indicación P (18). También indicará el número de programa y los dígitos disponibles para el número de pista que se programará.
3. Seleccione una pista con los botones SKIP o (saltar hacia delante/hacia atrás) (3).
4. Pulse el botón PLAY MODE para almacenar el registro en la memoria.
5. Si desea introducir otras pistas en la memoria, repita los pasos 3 y 4.
6. Una vez programadas todas las pistas deseadas, pulse el botón PLAY/PAUSE (reproducción/pausa/parada)(2) del CD para reproducir el disco en el orden determinado.
7. Para cancelar la reproducción del archivo programado, pulse el botón STOP (parada) en el terminal remoto.

REPRODUCCIÓN DE UNA CANCIÓN DE MP3/WMA MEDIANTE UNA CONEXIÓN DE DISPOSITIVO DE ALMACENAMIENTO USB

El sistema puede descodificar y reproducir todos los archivos MP3 almacenados en el dispositivo de memoria a través de un puerto de conexión USB.

EspañolEs

I Ajuste el selector de funciones (15) en el modo de CD/USB.

1. Conecte el dispositivo USB con la parte superior hacia arriba, comprobando que está totalmente introducido. No doble el dispositivo al introducirlo.
2. Al conectar el USB hacia abajo o hacia detrás podría dañarse el sistema de audio o el dispositivo de almacenamiento (unidad de almacenamiento USB). Compruebe la dirección del dispositivo antes de realizar la conexión.
3. El sistema comenzará la lectura del soporte de almacenamiento automáticamente tras su conexión. La pantalla LCD (18) mostrará el número total de archivos MP3/WMA y de carpetas detectado.
4. Repita el procedimiento de reproducción de los discos de CD/MP3 indicado anteriormente.

OBSERVACIONES

- El sistema sólo puede detectar y leer los archivos en formato mp3 y wma a través del puerto USB.

- Al conectar el sistema al reproductor de MP3 a través del puerto USB, es posible que, debido a diferencias del formato de codificación de MP3, algunos lectores no puedan reproducir la música contenida. Esto no se debe a un fallo de funcionamiento del sistema.

CODIFICACIÓN DE AUDIO/CD EN ARCHIVOS DE MP3

El sistema puede CODIFICAR un CD normal o GIRATORIO a formato MP3 y grabar en dispositivos de memoria a través del puerto de conexión USB.

A) CODIFICACIÓN DE CD

I) Codificación de una pista
1. Reproduzca según el procedimiento normal la pista de CD que desea codificar y grabar.
2. Pulse el botón RECORD (grabación) (9) dos veces durante la reproducción de la pista deseada. La unidad mostrará el mensaje "REC". En este momento, se está ejecutando la codificación.
3. Pulse la tecla STOP para interrumpir la grabación.
4. Una vez finalizada la ejecución, la unidad detendrá la reproducción de forma automática.

II) Codificación de un disco

1. Coloque en la bandeja un CD con el lado impreso hacia arriba y cierre la tapa del CD

2. Pulse el botón RECORD (grabación) (9) una vez finalizada la búsqueda de foco. La unidad mostrará el mensaje "REC" comenzará a parpadear. En este momento, se está ejecutando la codificación.

3. Una vez finalizada la codificación, la unidad detendrá la reproducción de forma automática.

OBSERVACIONES:

• La velocidad de grabación es de 1:1 y depende del tiempo de reproducción real de la pista de CD
• El sistema creará una carpeta AUDIO en la que almacenará la pista de codificación.
• El formato de grabación predeterminado cuenta con una velocidad de transmisión de MP3 de 128 kbps y una frecuencia de muestro de 44,1 khz
• No se grabarán títulos de canciones en el modo de codificación.
• Para interrumpir la codificación, vuelva a pulsar el botón RECORD (grabación) en el modo de grabación.
• La grabación finalizará sólo cuando se codifique la canción completa. Si se detiene el proceso de codificación durante este tiempo, ninguna cinta quedará grabada ni almacenada en el USB.

EspañolEs

III) COPIA DE UN ARCHIVO MP3

Si se introduce un disco de MP3 en lugar de un disco de CD y se pulsa el botón RECORD (grabación) (9), el sistema copiará los archivos en el USB. El procedimiento de funcionamiento es el mismo que el determinado anteriormente para la codificación de CD, y el sistema cambiará al modo de copia únicamente si se está leyendo el archivo MP3/WMA.

B) CODIFICACIÓN DISCO

1) Insertar la memoria USB.
2) Pulsa el botón PHONO (31) y
3) Inicie la grabación de la pista que desea grabar.
4) pulse el botón RECORD (grabación) (3) dos veces directamente.
2) La pantalla LCD mostrará la palabra REC. En este momento, el sistema está iniciando el modo de codificación.
4) Una vez finalizada la grabación, pulse STOP.

ESPECIFICACIONES TÉCNICAS

Fuente Alimentación

CA: 230V \~ 50 Hz

Batteria Remoto: CR-2025

Gama Frecuencia Radio

FM: 87.5 - 108 MHz

OM: 522 - 1620 kHz

Nota: Especificaciones y diseño sujetos a posibles modificaciones sin previo aviso.
