Type d'appareil	Tuner FM-AM stéréo
Bandes de fréquences	FM et AM
Stéréo	Oui
Fonction RDS	Oui (selon modèle)
Affichage	Non précisé
Alimentation	Non précisé
Dimensions	Non précisé
Poids	Non précisé
Connectivité	Sortie audio analogique
Contrôle	Manuel
Fonction mémoire	Non précisé
Utilisation	Écoute radio FM et AM
Marque	Non précisé
Modèles	Plusieurs variantes disponibles
Année de sortie	Non précisé

FOIRE AUX QUESTIONS - STSE500 SONY

Comment puis-je connecter mon SONY STSE500 à une télécommande ?

Pour connecter votre SONY STSE500 à une télécommande, assurez-vous que le récepteur est allumé, puis placez la télécommande à proximité. Appuyez sur le bouton 'Pairing' de la télécommande et maintenez-le enfoncé jusqu'à ce que le voyant clignote. Suivez les instructions à l'écran pour finaliser la connexion.

Que faire si le son est déformé ou de mauvaise qualité ?

Si le son est déformé, vérifiez les câbles de connexion pour vous assurer qu'ils sont bien branchés. Essayez de changer la source audio ou le format d'entrée. Si le problème persiste, réinitialisez le récepteur en le débranchant pendant 10 secondes, puis en le rebranchant.

Le récepteur ne s'allume pas, que faire ?

Vérifiez d'abord que le récepteur est correctement branché à une prise électrique fonctionnelle. Assurez-vous également que le câble d'alimentation n'est pas endommagé. Si le récepteur ne s'allume toujours pas, essayez de le réinitialiser en le débranchant et en le rebranchant.

Comment mettre à jour le firmware du SONY STSE500 ?

Pour mettre à jour le firmware, connectez le récepteur à Internet via un câble Ethernet ou Wi-Fi. Accédez au menu 'Paramètres', puis sélectionnez 'Mise à jour du système'. Suivez les instructions pour télécharger et installer la dernière version du firmware.

Comment réinitialiser le SONY STSE500 aux paramètres d'usine ?

Pour réinitialiser le récepteur aux paramètres d'usine, allez dans le menu 'Paramètres', sélectionnez 'Réinitialiser' et choisissez 'Réinitialiser aux paramètres d'usine'. Confirmez votre choix et attendez que le récepteur redémarre.

Le récepteur ne détecte pas mon appareil Bluetooth, que faire ?

Assurez-vous que votre appareil Bluetooth est en mode de couplage et à proximité du récepteur. Redémarrez le récepteur et votre appareil Bluetooth, puis réessayez de les coupler. Vérifiez également que le récepteur est en mode Bluetooth.

Comment régler les niveaux de volume pour chaque entrée ?

Pour régler les niveaux de volume, accédez au menu 'Audio' dans les paramètres. Sélectionnez l'entrée souhaitée et ajustez le niveau de volume à l'aide des flèches ou du bouton de réglage.

MODE D'EMPLOI STSE500 SONY

Mode d'emploi ____ FR

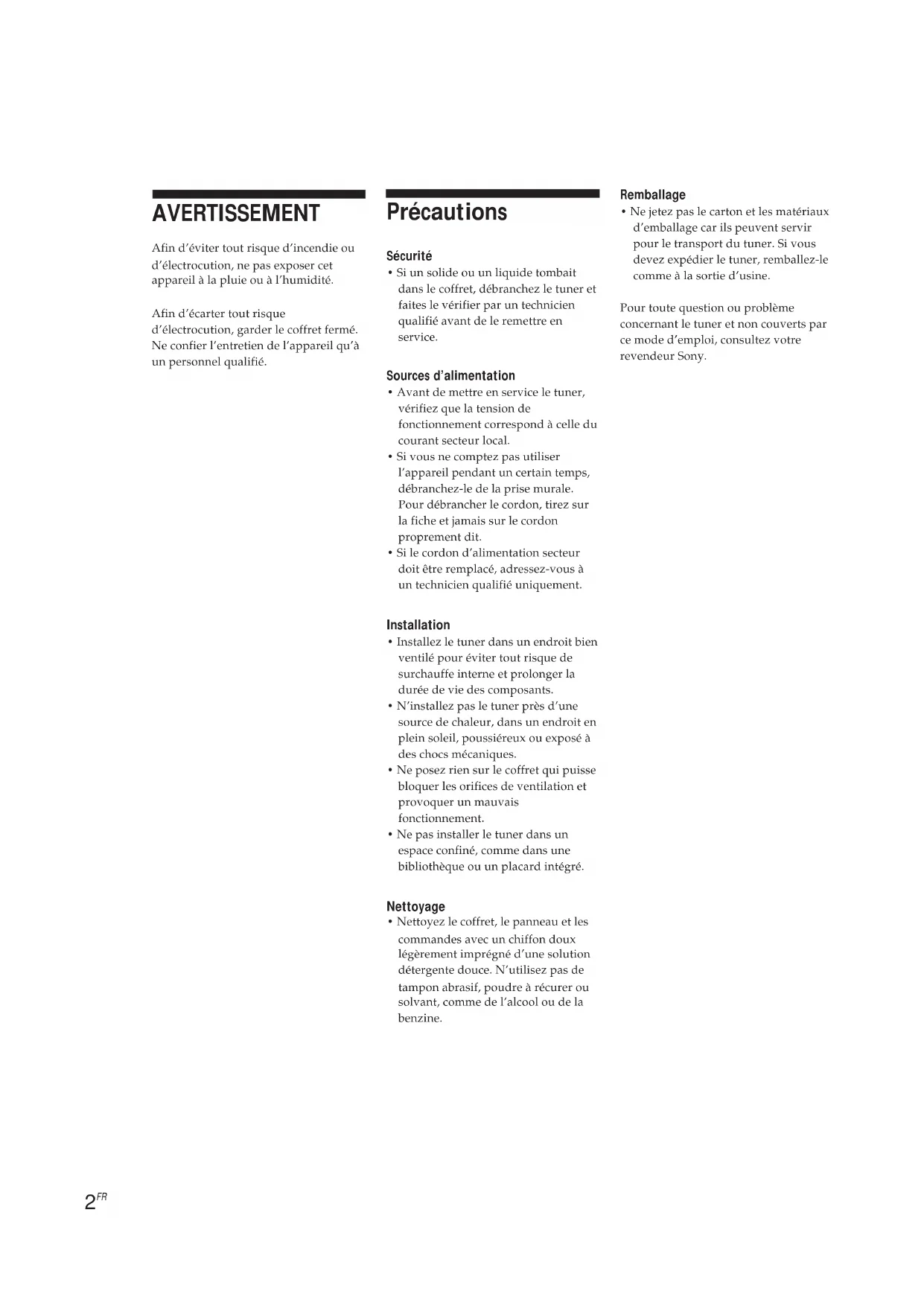

Afin d'éviter tout risque d'incendie ou d'électrocution, ne pas exposer cet appareil à la pluie ou à l'humidité.

Afin d'écarter tout risque d'électrocution, garder le coffret fermé. Ne confier l'entretien de l'appareil qu'à un personnel qualifié.

Précautions

Sécurité

- Si un solide ou un liquide tombait dans le coffret, débranchez le tuner et faites le vérifier par un technicien qualifié avant de le remettre en service.

Sources d'alimentation

• Avant de mettre en service le tuner, vérifiez que la tension de fonctionnement correspond à celle du courant secteur local.
• Si vous ne comptez pas utiliser l'appareil pendant un certain temps, débranchez-le de la prise murale. Pour débrancher le cordon, tirez sur la fiche et jamais sur le cordon proprement dit.
• Si le cordon d'alimentation secteur doit être remplacé, adressez-vous à un technicien qualifié uniquement.

Installation

• Installez le tuner dans un endroit bien ventilé pour éviter tout risque de surchauffe interne et prolonger la durée de vie des composants.
• N'installez pas le tuner près d'une source de chaleur, dans un endroit en plein soleil, poussiéreux ou exposé à des chocs mécaniques.
• Ne posez rien sur le coffret qui puisse bloquer les orifices de ventilation et provoquer un mauvais fonctionnement.
• Ne pas installer le tuner dans un espace confiné, comme dans une bibliothèque ou un placard intégré.

Nettoyage

- Nettoyez le coffret, le panneau et les commandes avec un chiffon doux légèrement imprégné d'une solution détergente douce. N'utilisez pas de tampon abrasif, poudre à récurer ou solvant, comme de l'alcool ou de la benzine.

Remballage

- Ne jetez pas le carton et les matériaux d'emballage car ils peuvent servir pour le transport du tuner. Si vous devez expédier le tuner, remballez-le comme à la sortie d'usine.

Pour toute question ou problème concernant le tuner et non couverts par ce mode d'emploi, consultez votre revendeur Sony.

Bienvenue!

Merci d'avoir acheté ce tuner FM stéréo FM/AM Sony. Avant la mise en service du tuner, veuillez lire attentivement ce mode d'emploi et le conserver pour toute référence.

Au sujet de ce mode d'emploi

Ce mode d'emploi décrit le fonctionnement des tuners Sony ST-SE700, ST-SE500 et ST-SE300. La plupart des instructions concernent les trois modèles. Quand les instructions ne concernent qu'un ou deux modèles, cela est clairement indiqué dans le texte (par ex. ST-SE700 et ST-SE500 uniquement). Vérifiez le numéro de votre modèle sur le panneau avant du tuner avant de lire le mode d'emploi. Les illustrations représentent le modèle ST-SE700.

Convention

L'icône suivant est utilisé dans le mode d'emploi:

Donne des informations et des conseils supplémentaires pour faciliter l'utilisation.

TABLE DES MATIÈRES

Préparatifs

Déballage 4 Raccordements 4 Sélection de l'affichage en allemand 6 Mémorisation automatique des stations FM (Sélection autobétique) 6

Fonctions de base

Réception des stations préréglées 7

Fonctions élaborées

Au sujet du menu 8 Personnalisation de l'affichage 8 Réception d'une station 9 Conseils pour améliorer la réception FM 10 Préréglage de stations radio 11 Attribution d'un nom aux stations préréglées 11 Mise en ordre des stations préréglées 12 Utilisation du système RDS (Radio Data System) 13

Informations supplémentaires

Guide de dépannage 15

Spécifications 15

Index 16

Déballage

Vérifiez que les accessoires suivants se trouvent dans l'emballage:

• Cordon audio (1)
- Antenne cadre AM (1)
- Antenne fil FM (1)
- Cordon de liaison EON (1) (ST-SE700/ST-SE500 uniquement)

Raccordements

Préparatifs

• Mettez tous les composants hors tension avant d'effectuer les connexions.
• Effectuez toutes les connexions avant de brancher le cordon d'alimentation secteur.
• Enfoncez les fiches correctement pour éviter un bourdonnement et du bruit.
• Lors du raccordement d'un cordon audio, faites correspondre les broches codées par couleur aux prises sur les composants: blanc (gauche) à blanc et rouge (droit) à rouge.

Raccordement de l'antenne AM

Ce paragraphe explique comment raccorder l'antenne cadre AM fournie. L'illustration ci-dessous indique l'emplacement des bornes AM ANTENNA.

ST-SE700

De quoi avez-vous besoin?

- Vous avez besoin d'une antenne cadre AM (fournie) (1)

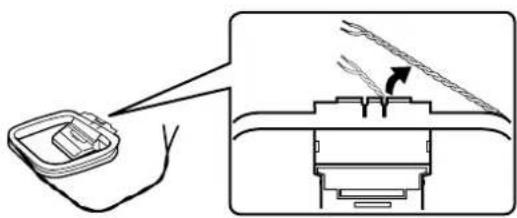

1 Avant d'installer l'antenne fournie, sortez le fil de la rainure du cadre de l'antenne.

2 Déroulez 3 longueurs de fil tressé du cadre de l'antenne. Déroulez uniquement la partie tressée du fil. Ne déroulez pas plus de 3 longueurs de fil et veillez à ne pas défaire le fil tressé.

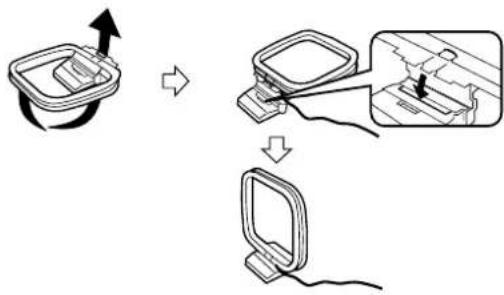

3 Assemblez l'antenne fournie comme indiqué ci-dessous.

4 Raccordez l'antenne cadre AM aux bornes AM à l'arrière du tuner.

ANTENNA AM Antenne cadre AM

5 Réglez la direction de l'antenne pour améliorer la réception. L'antenne cadre AM a un effet directif et capte mieux le signal selon certains angles. Orientez l'antenne selon l'angle qui offre les meilleures conditions de réception. Si un bruit aigu (battement) se produit lors de l'enregistrement d'émissions AM, ajustez la position de l'antenne cadre AM pour que le bruit disparaisse. Si vous habitez dans un immeuble construit en béton armé ou avec ossature métallique, vous risquez de ne pas obtenir une bonne réception car les ondes radio seront trop faibles à l'intérieur du bâtiment. Dans ce cas, il est conseillé de raccorder une antenne optionnelle, par exemple une Sony AN-1.

Pour les stations qui sont difficiles à recevoir

Essayez de repositionner l'antenne cadre pendant l'accord. Le fait de placer l'antenne cadre AM près d'une fenêtre peut améliorer la qualité de la réception.

Raccordement de l'antenne FM

En raccordant une antenne FM extérieure, vous pouvez obtenir un son FM de meilleure qualité. Nous vous conseillons d'utiliser l'antenne fil FM fournie uniquement en attendant d'installer une antenne FM extérieure. L'illustration ci-dessous indique l'emplacement de la borne FM ANTENNA.

De quoi avez-vous besoin?

- Vous avez besoin d'une antenne fil FM (fournie) (1).

- Antenne extérieure FM (non fournie) (1) et câble coaxial de 75 ohms avec connecteur femelle IEC (non fourni) (1)

Connecteur femelle IEC

Raccordez l'antenne fil FM fournie ou une antenne FM extérieure (non fournie) à une des bornes FM à l'arrière du tuner.

Antenne fil FM ANTENNA A F M B 75 Ω COAXIAL

Antenne FM extérieure ANTENNA A F M B 75°COAXIAL

Connecteur femelle IEC

Vous pouvez utiliser deux antennes FM (ST-SE700 uniquement)

Le tuner est équipé de deux bornes FM ANTENNA, A et B, qui permettent de raccorder différentes antennes FM. Par exemple, vous pouvez raccorder une antenne extérieure à la prise A et une antenne fil à la prise B. Vous pouvez également alterner les antennes en utilisant l'indicateur de signal pour déterminer l'antenne qui offre les meilleures conditions de réception pour une station particulière.

Raccordement à la terre

Si vous raccordez une antenne extérieure, veillez à raccorder un fil de terre (non fourni) à la borne AM ANTENNA m (en plus de l'antenne cadre AM) par mesure de précaution contre la foudre.

Raccordement d'un amplificateur

Raccordez le tuner à un amplificateur. Veillez à mettre les deux appareils hors tension avant de les raccorder. Pour plus de détails sur l'emplacement des bornes, voir l'illustration ci-dessous.

LINE OUT EON CONTROL

De quels cordons avez-vous besoin?

- Vous avez besoin d'un cordon audio (fourni) (1).

Raccordez les fiches blanches aux prises blanches (canal gauche) et les fiches rouges aux prises rouges (canal droit). Insérez complètement les fiches dans les prises car des connexions relâchées peuvent provoquer du bruit.

Tuner LINE OUT R L Amplificateur TUNER IN R L

Si vous avez un amplificateur Sony équipé d'une borne EON CONTROL IN (ST-SE700 et ST-SE500 uniquement)

Utilisez le cordon de liaison EON fourni pour relier la borne EON CONTROL OUT du tuner à la borne EON CONTROL IN de l'amplificateur. Vous pourrez ainsi utiliser la fonction EON (voir page 13) quand vous utilisez un autre appareil.

(continuer page suivante)

Raccordement au courant secteur

Branchez le cordon d'alimentation secteur sur une prise murale après avoir terminé toutes les autres connexions.

Sélection de l'affichage en allemand

Vous pouvez choisir l'anglais ou l'allemand comme langue d'affichage. L'anglais est la langue préréglée en usine. Pour obtenir l'affichage en allemand, effectuez les démarches suivantes.

POWER 2

1 Appuyez sur POWER pour mettre le tuner hors tension.
2 Tout en tenant la touche "2" enfoncée, appuyez sur POWER pour mettre le tuner sous tension. "Deutsch" apparaît sur l'affichage.

Pour revenir à l'affichage anglais

Refaites la même opération.

"English" apparaît sur l'affichage.

Mémorisation automatique des stations FM (Sélection autobétique)

Avec la sélection "autobétique", vous pouvez mémoriser automatiquement jusqu'à 30 stations FM et FM RDS dans l'ordre alphabétique, sans redondance. En outre, la sélection "autobétique" mémorise uniquement les stations qui ont un signal clair.

Si vous voulez mémoriser les stations FM ou AM (PO et GO) une par une, reportez-vous à "Réception d'une station" à la page 9 et "Préréglage de stations radio" à la page 11.

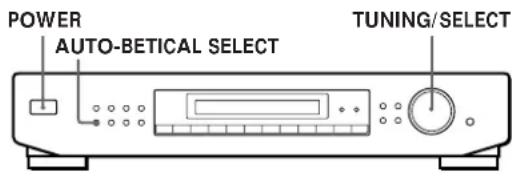

POWER AUTO-BETICAL SELECT TUNING/SELECT

1 Appuyez sur POWER pour mettre le tuner sous tension.
2 Allumez l'amplificateur et sélectionnez le mode TUNER.
3 Appuyez sur AUTO-BETICAL SELECT. "Yes" et "No" apparaissent sur l'affichage.
4 Tournez TUNING/SELECT pour sélectionner "Yes".
5 Appuyez une nouvelle fois sur AUTO-BETICAL SELECT.

Le tuner balaye toutes les stations FM et FM RDS de la région et les mémorise.

Dans le cas des stations RDS, le tuner recherche d'abord les stations qui diffusent le même programme, puis mémorise uniquement celles qui ont le signal le plus clair. Les stations RDS sélectionnées sont classées alphabétiquement par leur nom de service de programme, puis un code de préréglage leur est attribué. Pour plus de détails sur le service RDS, voir à la page 13.

Un code de préréglage est également attribué aux stations FM ordinaires lors de leur mémorisation après les stations FM RDS.

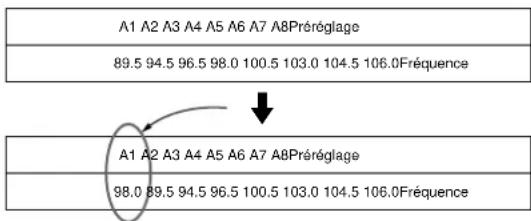

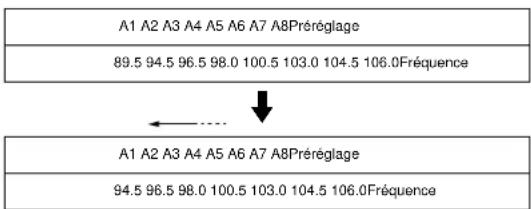

Pour changer d'emplacement ou effacer une station préréglée

Voir "Mise en ordre des stations préréglées" à la page 12.

Remarques

• Si vous déménagez, répétez ces démarches pour mémoriser de nouvelles stations.
• Pour plus de détails sur l'accord des stations préréglées, voir la page 7.
• Les paramètres ANTENNA, ANT ATT, IF BAND (ST-SE700 uniquement) et FM MODE sont également mémorisés en même temps que la station.
• Si vous bougez l'antenne après avoir mémorisé des stations avec la "sélection autobétique", les paramètres risquent d'être effacés. Dans ce cas, mémorisez de nouveau les stations.

Réception des stations préréglées

Ce paragraphe explique comment recevoir les stations préréglées.

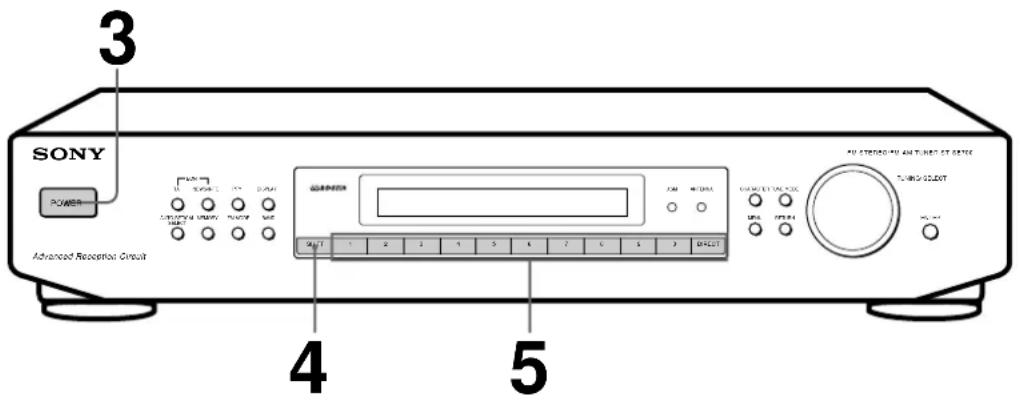

SONY POWER Advanced Rescception Circuit 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90

- Pour accorder une station qui n'a pas été préréglée, voir "Réception d'une station" à la page 9.

1 Vérifiez que vous avez raccordé le tuner et préréglé des stations. (Voir les pages 4 et 6 pour les raccordements et la page 6 ou 11 pour le préréglage.)
2 Mettez l'amplificateur sous tension et sélectionnez le mode TUNER.
3 Appuyez sur POWER pour mettre le tuner sous tension.
4 Appuyez sur SHIFT pour sélectionner A, B ou C.
5 Appuyez sur la touche numérique souhaitée (1-0).

Pour rechercher les stations en balayant les stations préréglées

CD-ROM MATERIAL C:\DATA\TYPE\MOORE UNI TYPIN TURBO COLOOT ORDER

TUNE MODE TUNING/SELECT

1 Appuyez plusieurs fois sur TUNE MODE de sorte que "PRESET" apparaisse sur l'affichage.
2 Tournez la commande TUNING/SELECT. Chaque fois que vous tournez la commande TUNING/SELECT, une station préréglée est reçue et les paramètres correspondants (code de préréglage, fréquence, nom de la station, etc.) apparaissent sur l'affichage. L'indicateur numérique indique l'intensité du signal d'émission.

Au sujet du menu

Le menu du tuner permet d'utiliser différentes fonctions en suivant les messages qui apparaissent sur l'affichage. Utilisez les commandes suivantes pour l'exploitation du menu.

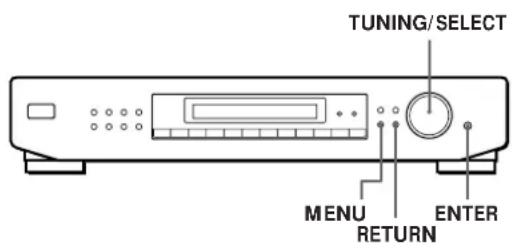

TUNING/SELECT MENU RETURN ENTER

Utilisez	Pour:
la touche MENU	entrer dans le menu.
la commande TUNING/ SELECT	afficher différents paramètres ou réglages.
la touche ENTER	sélectionner le paramètre ou réglage affiché.
la touche RETURN	revenir à l'étape précédente du menu.

Personnalisation de l'affichage

Vous pouvez choisir un des quatre modes d'affichage suivants.

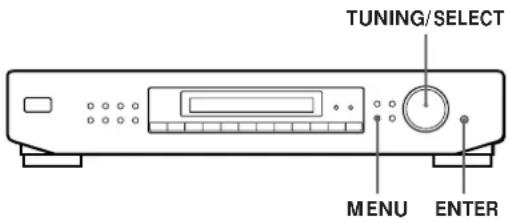

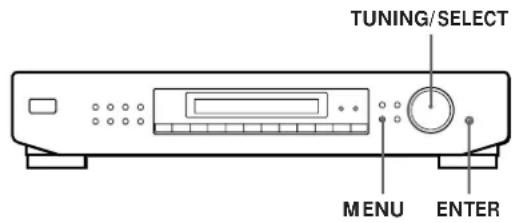

TUNING/SELECT MENU ENTER

1 Appuyez sur MENU, puis tournez la commande TUNING/SELECT jusqu'à ce que "Disp-Mode" apparaisse sur l'affichage.
2 Appuyez sur ENTER. "Select" apparaît sur l'affichage.
3 Tournez la commande TUNING/SELECT pour sélectionner un mode d'affichage.

Affichage complet/Luminosité intense

Affichage complet/Luminosité réduite

Affichage minimal/Luminosité intense

Affichage minimal/Luminosité réduite

4 Appuyez sur ENTER. Ce réglage reste en vigueur jusqu'à ce que vous le changiez à nouveau. Si vous appuyez sur une des touches du tuner, l'affichage complet remplace l'affichage minimal avec la luminosité sélectionnée. Au bout de 4 secondes environ, l'affichage revient au mode d'affichage sélectionné.

Réception d'une station

Avec ce tuner, vous pouvez entrer directement la fréquence de la station en utilisant les touches numériques (accord direct). Si vous ne connaissez pas la fréquence de la station, reportez-vous à "Réception par balayage des stations (accord automatique)". Avant de commencer, assurez-vous que:

- L'antenne FM/AM est raccordée au tuner comme indiqué à la page 4.

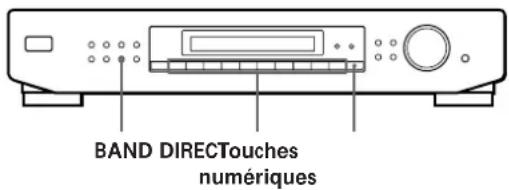

BAND DIRECTouches numériques

1 Appuyez sur BAND pour sélectionner FM, MW ou LW.
2 Appuyez sur DIRECT.
3 Appuyez sur les touches numériques pour entrer la fréquence.

Exemple 1: FM 102,50 MHz Exemple 2: AM 1350 kHz

Pour recevoir d'autres stations

Répétez les étapes 1 à 3.

Quand vous accordez des stations AM (PO et GO)

Ajustez la direction de l'antenne cadre AM pour une réception optimale.

Si l'indicateur STEREO reste éteint

Appuyez sur FM MODE quand vous recevez une émission FM en stéréo.

Si l'émission FM stéréo est parasitée

L'indicateur STEREO clignote. Appuyez sur FM MODE pour passer en mono (MONO). L'effet stéréo est supprimé mais les parasites sont réduits. Pour revenir au mode stéréo, appuyez une nouvelle fois sur cette touche.

Si vous ne parvenez pas à accorder une station et que le nombre entré clignote

Vérifiez si vous avez entré la bonne fréquence. Sinon, appuyez sur DIRECT et entrez une nouvelle fois la fréquence souhaitée.

Si le nombre entré clignote toujours, c'est que la fréquence n'est pas utilisée dans votre région.

Si vous entrez une fréquence qui n'est pas couverte par l'intervalle d'accord

La valeur entrée est automatiquement arrondie à la valeur la plus proche.

Les intervalles d'accord pour l'accord direct sont les suivants:

FM: intervalles de 50 kHz

AM: intervalles de 9kHz (PO), intervalle de 1kHz (GO)

Réception par balayage des stations (accord automatique)

L'accord automatique permet d'accorder rapidement une station même si vous ne connaissez pas la fréquence.

1 Appuyez sur BAND pour choisir FM, MW ou LW.
2 Appuyez sur TUNE MODE de sorte que "AUTO TUNING" ("AUTO" pour le ST-SE300) apparaisse sur l'affichage.
3 Tournez légèrement la commande TUNING/SELECT et relâchez-la quand les numéros de fréquence commencent à changer. Tournez la commande vers la droite pour les fréquences supérieures et vers la gauche pour les fréquences inférieures.

Quand le tuner trouve une station, il s'arrête automatiquement, "TUNED" apparaît et l'intensité du signal d'émission est visible sur l'indicateur.

4 Répétez l'étape 3 jusqu'à ce que la station souhaitée soit accordée.

Pour mémoriser la station, voir "Préréglage de stations radio" à la page 11.

Si vous ne parvenez pas à accorder une station (accord Manuel)

L'accord manuel permet de rechercher toutes les stations d'une gamme et d'accorder les stations avec un signal faible qui ne peuvent pas être accordées avec l'accord automatique.

1 Appuyez plusieurs fois sur BAND pour sélectionner FM, MW ou LW.
2 Appuyez sur TUNE MODE de sorte que seul "TUNING" apparaisse sur l'affichage. "AUTO" ne doit pas apparaître.
3 Tournez la commande TUNING/SELECT jusqu'à ce que vous trouviez la station souhaitée.

Tournez la commande vers la droite pour les fréquences supérieures et vers la gauche pour les fréquences inférieures.

L'indicateur de signal donne l'intensité du signal d'émission.

Remarque

Quand la plus petite ou la plus grande fréquence d'une gamme est atteinte, l'accord s'arrête.

Conseils pour améliorer la réception FM

Ce tuner est équipé de diverses fonctions destinées à améliorer la réception. Essayez d'abord d'accorder les stations avec les réglages de base. Si la réception n'est pas de bonne qualité, essayez de changer les différents réglages. Le tuner mémorise ces réglages en même temps que la fréquence de la station.

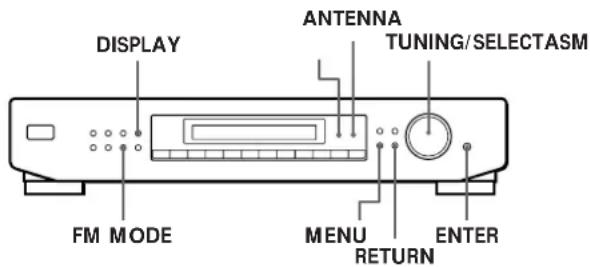

DISPLAY ANTENNA TUNING/SELECTASM FM MODE MENU RETURN ENTER

Sélection de l'antenne FM (ST-SE700 uniquement)

Si vous avez raccordé deux antennes FM, appuyez sur ANTENNA pour sélectionner la borne FM ANTENNA A ou B. En sélectionnant l'autre antenne, vous pouvez recevoir d'autres stations qui ne seraient pas accordées autrement.

Changement du mode ASM (Active Selection Mode) (ST-SE700 uniquement)

Le mode ASM (Active Selection Mode) du tuner est préréglé en usine pour régler automatiquement l'atténuateur d'antenne (ANT ATT), la fréquence intermédiaire (IF BAND) et le mode FM (FM MODE) pour chaque fréquence. Cependant, vous pouvez régler ces paramètres manuellement en mettant le mode ASM hors service.

Appuyez sur AMS pour mettre la fonction ASM en ou hors service

Quand cette fonction est en service, l'indicateur ASM apparaît sur l'affichage lorsque vous sélectionnez la gamme FM.

Pour régler les paramètres ANT ATT et IF BAND manuellement

1 Appuyez sur MENU.

2 Tournez la commande TUNING/SELECT jusqu'à ce que "Reception" apparaisse sur l'affichage, puis appuyez sur ENTER.

"FM Only" apparaît sur l'affichage si vous avez sélectionné "Reception" pendant la réception d'une station PO ou GO.

3 Tournez la commande TUNING/SELECT pour sélectionner ATT/IF BAND, puis appuyez sur ENTER.

4 Tournez la commande TUNING/SELECT pour sélectionner le réglage ANT ATT, puis appuyez sur ENTER.

• "ANT ATT : ON" pour recevoir des émissions avec un signal extrêmement élevé. Le niveau du signal d'entrée est diminué.
• "ANT ATT : OFF" pour l'accord normal.

5 Tournez la commande TUNING/SELECT pour sélectionner le réglage IF, puis appuyez sur ENTER.

• "IF : Wide" pour accorder uniquement les stations de haute qualité sonore et sans distorsion.
• "TF : Narrow" pour mieux recevoir les émissions avec un signal faible. La sélectivité est améliorée et les interférences sont réduites.

Réglage manuel du mode FM

Appuyez plusieurs fois sur FM MODE pour sélectionner le mode de réception stéréo automatique (pas d'indication) ou MONO.

• Avec le mode stéréo automatique, seules les stations ayant un signal puissant sont reçues. Appuyez plusieurs fois sur FM MODE jusqu'à ce que "MONO" disparaisse.
• "MONO" pour recevoir les stations avec un signal faible. Le bruit est quasiment éliminé, cependant le son est monaural.

Vérification de l'intensité du signal

Observez l'indicateur de signal numérique pour vérifier l'intensité du signal des stations FM. La plage d'affichage est comprise entre 16 et 70 dB (1μV de tension de fréquence radio = 0dB). Pour obtenir un rapport signal sur bruit suffisant pour la réception d'une émission stéréo, nous vous conseillons une valeur supérieure à 50 dB. (Vous pouvez également changer le mode FM en observant l'indicateur pour déterminer le mode qui offre les meilleures conditions de réception.) Vous pouvez aussi utiliser l'indicateur de signal numérique du ST-SE700 pour la gamme AM. Avec la gamme AM, la plage d'affichage va de 0 à 15 (les valeurs supérieures indiquent des signaux plus puissants).

1 Accordez une station FM ou AM (ST-SE700 uniquement).
2 Appuyez plusieurs fois sur DISPLAY pour afficher l'indicateur de signal numérique.
3 Tournez l'antenne FM ou AM (ST-SE700 seulement) jusqu'à obtention du signal le plus clair.

Préréglage de stations radio

Ce paragraphe explique comment mémoriser jusqu'à 30 stations FM ou AM (PO et GO) manuellement sur des codes de préréglage composés d'une lettre (A, B ou C) et d'un numéro (1-0), comme par exemple A7. Vous pouvez mémoriser jusqu'à 10 stations sur chacune des trois lettres. Vous pouvez utiliser ces lettres pour classer les stations en fonction du type de musique ou de la gamme.

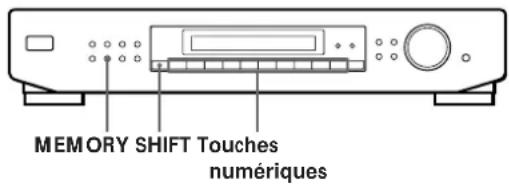

MEMORY SHIFT Touches numériques

1 Accordez la station FM, PO ou GO que vous voulez mémoriser.
2 Appuyez sur MEMORY. "MEMORY" apparaît en même temps que le plus petit numéro de code disponible pour indiquer que le tuner est prêt à mémoriser la station.
3 Appuyez sur SHIFT pour choisir A, B ou C. La lettre choisie apparaît sur l'affichage.
4 Appuyez sur une touche numérique (1-0). Le tuner mémorise la station sur le code choisi.
5 Répétez les étapes 1 à 4 pour mémoriser d'autres stations.

Les noms des stations RDS sont automatiquement mémorisés

Lorsque vous préréglez une station RDS qui diffuse le nom de la station, le nom est automatiquement mémorisé.

Si vous voulez attribuer un nom aux stations

Suivez les démarches de "Attribution d'un nom aux stations préréglées" à la page 11.

Attribution d'un nom aux stations préréglées

Vous pouvez attribuer un nom comprenant jusqu'à 13 caractères (5 caractères pour le ST-SE300) à chaque station préréglée, excepté les stations FM RDS. Par la suite, quand vous accorderez la station, le nom apparaîtra au lieu de la fréquence.

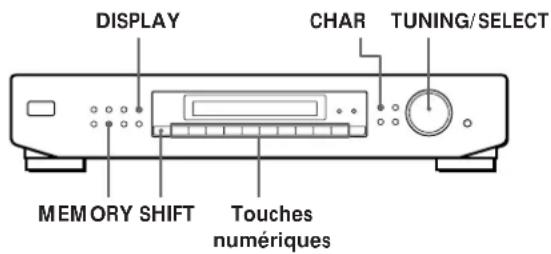

DISPLAY CHAR TUNING/SELECT MEMORY SHIFT Touches numériques

1 Appuyez sur CHAR. Le curseur clignote sur l'affichage.
2 Tournez la commande TUNING/SELECT pour sélectionner un caractère.
3 Quand le caractère souhaité apparaît, appuyez sur la touche CHAR pour mettre le curseur sur la position du caractère suivant.

En cas d'erreur

Appuyez plusieurs fois sur CHAR jusqu'à ce que le caractère à remplacer clignote (chaque fois que vous appuyez sur CHAR, le caractère suivant clignote). Ensuite, tournez la commande TUNING/SELECT pour sélectionner un nouveau caractère.

4 Répétez les étapes 2 et 3 jusqu'à ce que le nom apparaisse entièrement sur l'affichage.
5 Appuyez sur MEMORY. "MEMORY" apparaît avec le plus petit code vacant pour indiquer que le tuner est prêt à mémoriser la station.
6 Appuyez sur SHIFT et sur la touche de préréglage sur laquelle vous voulez mémoriser le nom de la station.

Remarque

L'affichage revient au mode normal si vous interrompez l'opération pendant plus de 8 secondes. Dans ce cas, recommencez depuis le début.

Pour faire apparaître la fréquence de la station dont le nom est affiché

Appuyez plusieurs fois sur DISPLAY.

Mise en ordre des stations préréglées

Le tuner vous permet de mettre les stations préréglées dans l'ordre que vous voulez. Les stations peuvent être classées automatiquement dans l'ordre alphabétique ou en fonction de la puissance du signal, du code du pays ou de la gamme d'accord. Vous pouvez en outre "déplacer" ou "supprimer" des stations préréglées.

TUNING/SELECT MENU ENTER

1 Appuyez sur MENU.
2 Tournez la commande TUNING/SELECT jusqu'à ce que "Edit" apparaisse sur l'affichage, puis appuyez sur ENTER. Si aucune station n'a été préréglée, "No Preset" apparaît sur l'affichage.
3 Tournez la commande TUNING/SELECT pour choisir une des méthodes de classement suivantes:

Choisissez	Pour
Move	changer l'emplacement d'une station préréglée (voir ci-dessous).
Erase	supprimer une station préréglée (voir ci-dessous).
Alphabet	classer les stations préréglées par ordre alphabétique en fonction du nom préréglé. Les stations qui n'ont pas de nom sont classées selon la fréquence, dans l'ordre ascendant.
Strength	classer les stations préréglées selon l'intensité du signal (stations FM uniquement).Les stations PO et GO sont classées selon la fréquence.
Country	classer les stations FM RDS qui ont des données PI par pays, dans l'ordre alphabétique.Les autres stations sont classées selon la fréquence.
Band	classer les stations selon la gamme de fréquence (FM - PO - GO).

4 Appuyez sur ENTER.

Le tuner classe les stations, puis revient en mode d'accord et reçoit la station préréglée sur le code A1.

Remarque

Certains pays utilisent le même code. Dans ce cas, les stations de ces pays risquent d'être classées ensemble.

Déplacement d'une station préréglée

Vous pouvez aussi changer de place une station particulière.

1 Effectuez les étapes 1 à 3 de "Mise en ordre des stations préréglées" et choisissez "Move" sur le menu Edit, puis appuyez sur ENTER.
2 Tournez TUNING/SELECT pour que le code préréglé de la station que vous voulez déplacer apparaisse sur l'affichage et appuyez sur ENTER.

3 Tournez TUNING/SELECT pour sélectionner un nouvel emplacement pour la station et appuyez sur ENTER.

La station préréglée que vous avez sélectionnée est déplacée et les autres stations préréglées dans le groupe ("A", par exemple) reculent pour faire place au nouveau préréglage.

Exemple:

Si vous déplacez A4 vers A1.

A1 A2 A3 A4 A5 A6 A7 A8Préréglage 89.5 94.5 96.5 98.0 100.5 103.0 104.5 106.0Fréquence A1 A2 A3 A4 A5 A6 A7 A8Préréglage 98.0 89.5 94.5 96.5 100.5 103.0 104.5 106.0Fréquence

Effacement de stations préréglées

Vous pouvez effacer les stations préréglées une par une.

1 Effectuez les étapes 1 à 3 de "Mise en ordre des stations préréglées" et choisissez "Erase" sur le menu Edit, puis appuyez sur ENTER.
2 Tournez TUNING/SELECT pour que le code préréglé de la station que vous voulez supprimer apparaisse sur l'affichage et appuyez sur ENTER. La station préréglée que vous avez sélectionnée est effacée de la mémoire et les autres stations préréglées dans le groupe ("A", par exemple) avancent pour remplir l'espace libre.

Exemple:

Si vous supprimez A1.

Pour effacer toutes les stations préréglées

1 Mettez le tuner hors tension.
2 Tout en tenant la touche numérique 5 et la touche AUTO-BETICAL SELECT enfoncées, appuyez sur POWER pour mettre le tuner sous tension.

Utilisation du système RDS (Radio Data System)

Description du système RDS

Le RDS (Radio Data System) est un service de radiodiffusion qui permet aux stations de diffuser des informations supplémentaires parallèlement au signal radio normal. Ce tuner dispose de trois fonctions RDS très pratiques: "Affichage des informations RDS", "Ecoute de bulletins routiers, actualités ou programmes d'informations" et "Recherche de station par type de programme". Le service RDS est disponible uniquement sur les stations FM*.

Remarque

Le RDS peut ne pas fonctionner correctement si la transmission de la station RDS accordée est de mauvaise qualité ou si le signal est trop faible.

* Toutes les stations FM n'offrent pas de service RDS et toutes les stations RDS ne diffusent pas les mêmes services. En cas de doute, vérifiez quels services RDS sont diffusés dans votre région.

Réception des émissions RDS

Sélectionnez simplement une station de la gamme FM. Quand vous accordez une station qui fournit des services RDS, l'indicateur RDS et le nom de la station apparaissent sur l'affichage.

Affichage des informations RDS

Appuyez plusieurs fois sur DISPLAY jusqu'à ce que l'information souhaitée apparaisse sur l'affichage.

Information affichée	Vous pouvez:
Nom de la station*	Localiser chaque station par son nom (ex. WDR) au lieu de la fréquence.
Fréquence*	Localiser chaque station par la fréquence.
Horloge (cycle de 24 heures)	Afficher l'heure courante.
Type de programme	Localiser un type de programme en cours de diffusion. (Voir page 14 pour les types de programme que vous pouvez choisir.)
Données alphanumériques	Afficher les messages diffusés par les stations RDS.
Identification de programme	Déterminer le pays d'origine de chaque émission.
Indicateur de signal numérique*	(Voir la page 10 pour plus de détails.)

* Cette information apparaît également pour les stations qui ne fournissent pas de service RDS.

Remarques

• En cas d'annonces urgentes provenant d'autorités gouvernementales, "ALARM" clignote sur l'affichage.
• Si la station ne diffuse pas de service RDS particulier, "NO..." (ex. "NO PTY") apparaît sur l'affichage.
• Quand une station diffuse des données alphanumériques, ces données apparaissent sur l'affichage à la vitesse à laquelle la station les transmet. Par conséquent, la vitesse d'affichage varie selon la vitesse de transmission des données.

Ecoute de bulletins routiers, actualités ou programmes d'informations (EON) (ST-SE700 et ST-SE500 uniquement)

Le service EON (réseaux alternatifs) permet de passer automatiquement à une station qui diffuse des bulletins routiers, actualités ou programmes d'information. Quand le programme est terminé, le tuner revient à la station que vous étiez en train d'écouter. Pour pouvoir utiliser cette fonction, les stations doivent être mémorisées.

Pour écouter des bulletins routiers

1 Accordez une station FM RDS préréglée de sorte que l'indicateur RDS TP ou RDS TP EON apparaisse sur l'affichage.
2 Appuyez sur TA de sorte que "TA" apparaisse sur l'affichage. Chaque fois que vous appuyez sur TA, l'affichage change comme suit:

TA (Annonces routières) ↔ OFF

Lorsque le tuner accorde automatiquement un bulletin routier, l'indicateur TA clignote. Si vous ne voulez pas écouter tout le bulletin, appuyez sur TA pour revenir à la station d'origine.

Pour écouter des actualités et/ou des programmes d'informations

1 Accordez une station FM RDS préréglée de sorte que l'indicateur RDS TP ou RDS TP EON apparaisse sur l'affichage.
2 Appuyez sur NEWS/INFO de sorte que l'un des indicateurs ou les deux indicateurs NEWS et INFO apparaissent sur l'affichage. Chaque fois que vous appuyez sur NEWS/INFO, l'affichage change dans l'ordre suivant:

Lorsque le tuner accorde automatiquement des actualités ou un programme d'informations, l'indicateur correspondant clignote. Si vous ne voulez pas écouter tout le programme, appuyez sur NEWS/INFO pour revenir à la station d'origine.

(continuer page suivante)

Pour cesser d'écouter le programme

Appuyez sur TA ou NEWS/INFO pendant que le tuner est dans le mode d'attente EON correspondant. L'indicateur s'éteint.

Remarques

• Si vous accordez une station AM (PO/GO) ou une station FM qui ne diffuse pas le service RDS, l'indicateur sélectionné (TA, NEWS, INFO ou NEWS/INFO) s'éteint et le tuner n'entre pas en mode d'attente EON.
• "Weak Signal" apparaît quand la station accordée a un signal faible. "Return" apparaît quand le tuner essaye à nouveau d'accorder une station avec un signal faible.
• Annulez la fonction EON quand vous voulez enregistrer un programme et ne pas être interrompu, surtout lors d'un enregistrement programmé.
• "No EON" apparaît sur l'affichage si vous sélectionnez un programme EON avant d'avoir accordé une station RDS.
• Si vous faites les connexions EON pour raccorder un amplificateur Sony compatible, l'amplificateur se règle automatiquement sur le mode TUNER quand le tuner reçoit le programme EON recherché.

Bulletins routiers locaux (recherche TA)

Parmi les stations RDS préréglées en mémoire, le tuner peut rechercher celle qui diffuse actuellement un bulletin routier.

1 Appuyez sur MENU.
2 Tournez la commande TUNING/SELECT jusqu'à ce que "Traffic" apparaisse sur l'affichage, puis appuyez sur ENTER.
Le tuner entre en mode de recherche ("Search" et "Traffic" apparaissent alternativement sur l'affichage).
Lorsque le tuner trouve des informations routières, la recherche cesse. Le tuner diffuse chaque station pendant 8 secondes.
3 Appuyez sur la touche ENTER pendant que le tuner diffuse la station que vous voulez écouter.

Recherche d'une station par type de programme (PTY)

Vous pouvez rechercher une station en sélectionnant un type de programme. Le tuner accorde les stations RDS préréglées qui diffusent le type de programme choisi.

1 Appuyez sur PTY.
2 Tournez la commande TUNING/SELECT pour choisir le type de programme. Reportez-vous au tableau suivant pour les types de programme disponibles.

3 Appuyez sur PTY.

Le tuner commence à rechercher les stations RDS qui diffusent le type de programme ("Search" et le type de programme apparaissent alternativement).

Quand le tuner a trouvé le programme souhaité, la recherche cesse. Les stations préréglées qui diffusent actuellement le type de programme choisi sont indiquées et le tuner diffuse chaque station pendant 8 secondes.

4 Appuyez sur PTY pendant que le tuner diffuse la station dont vous voulez écouter le programme.

Type de programme	Ce que vous entendez
Affairs	Programme thématique basé sur les actualités.
Alarm	Annonces urgentes.
Culture	Programmes culturels régionaux et nationaux, tels que religion, langues, et problèmes sociaux.
Drama	Pièces radiophoniques et feuilletons
Education	Programmes éducatifs, tels que “Comment faire?” et conseils.
Information	Programmes pour les consommateurs, tels que des conseils médicaux, etc. et la météorologie.
L. Classical	Musique classique pour grand public, oeuvres instrumentales, vocales et chorales.
M.O.R.Music	Musique populaire (variétés).
News	Actualités
Other Music	La musique qui ne rentre dans aucune des catégories mentionnées ci-dessus, comme le jazz et le blues.
Pop Music	Musique populaire.
PTY undefined	Tout programme non défini ci-dessus.
Rock Music	Musique rock
Science	Programmes scientifiques et technologiques.
Sports	Programmes sportifs
S. Classical	Diffusion de musique classique, comme les concerts, musique de chambre, opéras, etc.
Varied	Divers types de programmes, comme les interviews de personnages célèbres, les jeux radiophoniques et comédies.

Guide de dépannage

Si vous rencontrez des difficultés lors de l'utilisation du tuner, essayez les solutions proposées dans ce guide de dépannage. Si le problème persiste, contactez votre revendeur Sony.

Pas de son.

→ Raccordez les antennes.
→ Réglez l'amplificateur sur la source TUNER.

Impossible d'accorder une fréquence.

→ Réglez la position de l'antenne.
→ Raccordez une antenne extérieure pour les émissions FM.
→ Réglez IF BAND sur NARROW (ST-SE700 uniquement).
→ Si vous avez déménagé, préréglez de nouveau les stations.

Bourdonnements et/ou bruit de fond importants.

→ Réglez la position ou la direction de l'antenne.
→ Accordez la fréquence correctement.
→ Raccordez une antenne extérieure pour les émissions FM.
→ Eloignez le tuner de la source de bruit.

Le RDS ne fonctionne pas.

→ Vérifiez que vous avez accordé une station FM.
→ Sélectionnez une station FM avec un signal plus fort.

"No preset" apparaît sur l'affichage.

Si le cordon d'alimentation a été débranché de la prise murale pendant plus d'un mois, les préréglages sont effacés. Mémorisez de nouveau les stations.

La station en cours est remplacée par une autre/le tuner commence automatiquement à rechercher des stations (ST-SE700 et ST-SE500 uniquement).

La fonction EON est en service. Mettez la fonction EON hors service si vous ne voulez pas que le programme soit interrompu.

Pas d'affichage ou bien les données affichées sont incorrectes.

→ Mettez le tuner hors tension. Tenez enfoncées la touche AUTO-BETICAL SELECT et la touche 5 et appuyez sur POWER pour remettre le tuner sous tension. Toutes les fréquences mémorisées sont effacées et l'affichage est de nouveau en anglais (réglage usine).

→ Vérifiez auprès de la société de radio si la station diffuse le service en question ou si le service n'est pas temporairement interrompu.

Spécifications

Section tuner FM

Plage de fréquence 87,5 - 108,0 MHz

Bornes d'antenne 75 ohms, asymétrique

Fréquence 10,7 MHz intermédiaire

Sensibilité ST-SE700/500 au seuil de 26 dB (mono) 10,3 dBf, 0,9 μV/75 Ω au seuil de 46 dB (stéréo) 38,5 dBf, 23 μV/75 Ω ST-SE300 au seuil de 26 dB (mono) 18,0 dBf, 2,2 μV/75 Ω au seuil de 46 dB (stéréo) 40,0 dBf, 24,5 μV/75 Ω

Sensibilité utilisable 10,3 dBf, 0,9 μV/ (IHF) 75 Ω

S/B à 40 kHz de déviation ST-SE700: 80 dB (mono), 76 dB (stéréo) ST-SE500/300: 74 dB (mono), 69 dB (stéréo)

Distorsion harmonique ST-SE700: WIDE 0,04 % (mono) 0,05 % (stéréo) NARROW 0,06 % (mono) 0,08 % (stéréo) ST-SE500: 0,1 % (mono) 0,2 % (stéréo) ST-SE300: 0,2 % (mono) 0,3 % (stéréo)

Réponse en fréquence ST-SE700: 30 Hz - 15 kHz (+0,3/-0,7 dB) ST-SE500: 30 Hz - 15 kHz (+0,5/-1,0 dB) ST-SE300: 30 Hz - 15 kHz (+0,3/-2,0 dB)

Séparation ST-SE700: 50 dB à 1 kHz ST-SE500: 40 dB à 1 kHz ST-SE300: 38 dB à 1 kHz

Sélectivité ST-SE700: à 400 kHz WIDE 80 dB NARROW 90 dB à 300 kHz WIDE 45 dB NARROW 70 dB ST-SE500/300 à 400 kHz 80 dB à 300 kHz 60 dB

Sortie ST-SE700/500 à 40 kHz de déviation 600 mV ST-SE300 à 40 kHz de déviation 400 mV

Informations supplémentaires

Section tuner AM

Plage de fréquence

PO: 522 - 1.611 kHz(intervalle de9 kHz)GO: 144 - 288 kHz(intervalle de1 kHz)

Fréquence intermédiaire

450 kHz

Sensibilité utilisable

(Avec antenne cadre AM)ST-SE700/500PO: 300 × V/mGO: 1 mV/mST-SE300PO: 500 × V/mGO: 2 mV/m

Rapport signal sur bruit	PO: 54 dB(50 mV/m,999 kHz)
	GO: 50 dB(50 mV/m,216 kHz)

Distorsionharmonique	0,3% (50 mV/m,400 Hz)
Sélectivité	32 dB

Généralités

Alimentation

CA 220-230 V,50/60 Hz

Consommation électrique	ST-SE700: 12 W
	ST-SE500: 10 W
	ST-SE300: 9 W

Impédance d'entrée

75 ohms

Connecteur d'entrée

IEC (mâle)

Dimensions

430 x 82 x 295 mm(l/h/p)

Poids	ST-SE700: 2,9 kg
	ST-SE500: 2,7 kg
	ST-SE300: 2,5 kg

Accessoires fournis

Cordon audio (1)Antenne cadre AM(1)Antenne fil FM (1)Cordon de liaisonEON (1) (ST-SE700, ST-SE500uniquement)

La conception et les spécifications sont modifiables sans préavis.

Index

A

Accord automatique	9
Accord manuel	9

Accord préréglé stations AM 7 stations FM 7

Accord. Voir Réception d'une station

Affichage

langue 6

mode 8

Attribution d'un nom aux stations 11

B

BAND IF 10

C

Connexion. Voir raccordements

D

Déballage

4

E

EON

13

F

Fréquence intermédiaire

10

G, H

Guide de dépannage

15

I, J, K, L

Indicateur de signal

10

M

Mémorisation

6,10,11

Mémorisation de stations. VoirMise en ordre des stationsPrérégléés 12

Mode FM

10

N, O

NARROW 10

P, Q

Raccordements

antenne AM 4

antenne FM 5

cordon d'alimentation

secteur 6

amplificateur 5

RDS 13

Réception des stations

préréglées 7

Réglage

de la gamme IF 10

S, T, U, V

Sélection autobétique 6

W, X, Y, Z

WIDE 10

ADVERTENCIA

ST-SE300: 0,2 % (mono) 0,3 % (estéreo)

Frequency response

ST-SE700: 30 Hz - 15 kHz (+0,3/-0,7 dB)

ST-SE500: 30 Hz - 15 kHz (+0,5/-1,0 dB)

ST-SE300: 30 Hz - 15 kHz (+0,3/-2,0 dB)
