MODE D'EMPLOI TM 220 SILVERCREST

Set karaoké avec 2 microphones en métal de qualité pour les duos Manuel d‘utilisation et informations sur les services

• TM-220Français p. 1
• Nederlands p. 14
• Deutsch p. 28
• Français Silvercrest TM-220 (V1.7) 1 Sommaire Consignes de sécurité p. 2
• Informations générales p. 2
• Conditions d'utilisation p. 2
• Alimentation électrique p. 3
• Câbles p. 3
• Réparation et entretien p. 4
• Mise au rebut des appareils usagés p. 4
• Enfants p. 5
• Utilisation conforme p. 5
• Remarque sur la conformité CE p. 5
• Contenu de l'emballage p. 6
• Branchement du SilverCrest TM-220 p. 6
• Option 1 : connexion uniquement à un téléviseur p. 7
• Option 2 : connexion à un téléviseur pour la vidéo et à un appareil hi-fi pour l'audio p. 8
• Branchement du lecteur DVD p. 8
• Branchement des microphones p. 8
• Branchement sur l'alimentation secteur p. 8
• Utilisation p. 9
• Résolution des problèmes p. 10

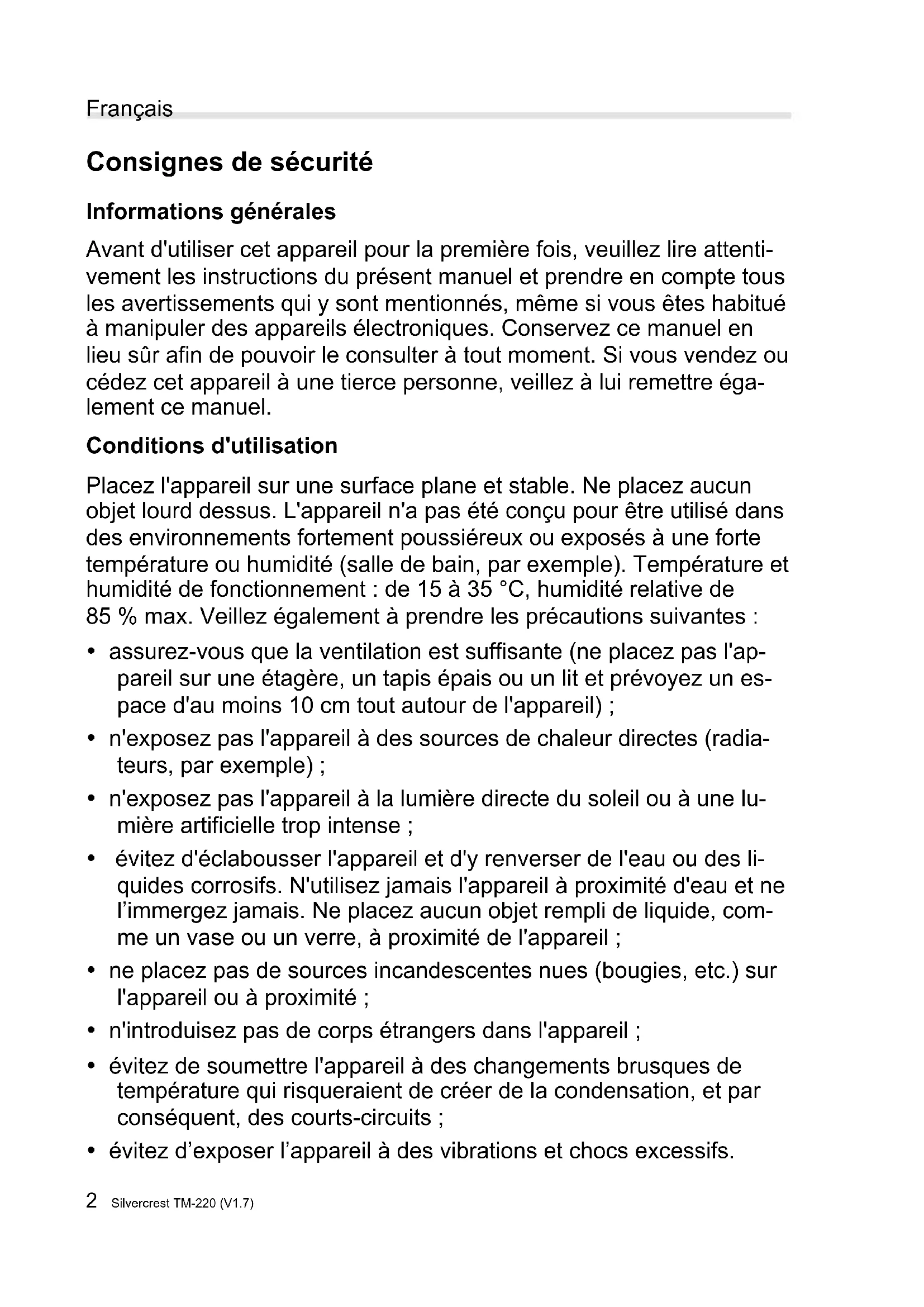

• Spécifications techniques Français 2 Silvercrest TM-220 (V1.7) Consignes de sécurité Informations générales Avant d'utiliser cet appareil pour la première fois, veuillez lire attenti- vement les instructions du présent manuel et prendre en compte tous les avertissements qui y sont mentionnés, même si vous êtes habitué à manipuler des appareils électroniques. Conservez ce manuel en lieu sûr afin de pouvoir le consulter à tout moment. Si vous vendez ou cédez cet appareil à une tierce personne, veillez à lui remettre éga- lement ce manuel. Conditions d'utilisation Placez l'app areil sur une surface plane et stable. Ne placez aucun objet lourd dessus. L'appareil n'a pas été conçu pour être utilisé dans des environnements fortement poussiéreux ou exposés à une forte température ou humidité (salle de bain, par exemple). Température et humidité de fonctionnement : de 15 à 35 °C, humidité relative de 85 % max. Veillez également à prendre les précautions suivantes : p. 11

• assurez-vous que la ventilation est suffisante (ne placez pas l'ap- pareil sur une étagère, un tapis épais ou un lit et prévoyez un es- pace d'au moins 10 cm tout autour de l'appareil) ;

• n'exposez pas l'appareil à des sources de chaleur directes (radia- teurs, par exemple) ;

• n'exposez pas l'appareil à la lumière directe du soleil ou à une lu- mière artificielle trop intense ;

• évitez d'éclabousser l'appareil et d'y renverser de l'eau ou des li- quides corrosifs. N'utilisez jamais l'appareil à proximité d'eau et ne l’immergez jamais. Ne placez aucun objet rempli de liquide, com- me un vase ou un verre, à proximité de l'appareil ;

• ne placez pas de sources incandescentes nues (bougies, etc.) sur l'appareil ou à proximité ;

• n'introduisez pas de corps étrangers dans l'appareil ;

• évitez de soumettre l'appareil à des changements brusques de température qui risqueraient de créer de la condensation, et par conséquent, des courts-circuits ;

• évitez d’exposer l’appareil à des vibrations et chocs excessifs.Français Silvercrest TM-220 (V1.7) 3 Alimentation électrique Le bouton Marche/Arrêt (Power) de cet appareil ne le déconnecte pas entièrement du secteur. En mode veille, l'appareil se trouve toujours sous tension. Pour déconnecter entièrement l'appareil du secteur, débranchez l'adaptateur secteur de la prise de courant. Il est par conséquent recommandé de placer l'appareil de façon à ne pas gê- ner l'accès à la prise de courant afin de pouvoir débrancher rapide- ment l'adaptateur secteur en cas d'urgence. Pour éviter tout risque d'incendie, l'adaptateur secteur doit toujours être débranché de la pri- se de courant si vous n'utilisez pas l’appareil pendant une période prolongée (pendant les vacances, par exemple). En cas d'orage ou de foudre, débranchez l'appareil du secteur. Utilisez uniquement l'adaptateur secteur Taiytech TYT71200010EU fourni (Taiytech TYT71200010UK au Royaume-Uni) afin d'éviter toute surchauffe, dé- formation de la carcasse, incendie, électrocution, explosion et autres dangers potentiels. Ne connectez jamais cet adaptateur secteur à d'autres appareils. Câbles Saisisse z toujours les câbles au niveau de la fiche ; ne tirez pas sur le câble lui-même. Ne manipulez jamais le câble d'alimentation avec des mains mouillées. Vous risqueriez de provoquer un court-circuit ou de vous électrocuter. Ne placez pas d'objets lourds, de meubles ou l'appareil lui-même sur les câbles et veillez à ce que les câbles ne soient pas pliés, notamment au niveau de la fiche et des connexions. Ne faites jamais de nœuds au câble et ne le raccordez à aucun autre câble. Tous les câbles doivent être placés de façon à ne pas gêner ni trébucher dessus. Un câble d'alimentation endommagé peut être à l'origine d'un incendie ou d'une électrocution. Vérifiez régulièrement son état. N'utilisez jamais d'adaptateurs ou de rallonges non confor- mes aux normes de sécurité en vigueur et ne modifiez aucun adapta- teur secteur ou câble vous-même.Français 4 Silvercrest TM-220 (V1.7) Réparation et entretien L'appareil doit être réparé lorsqu'il a été endommagé, par exemple si l'adaptateur secteur, le câble d'alimentation ou la carcasse a été en- dommagé(e), si du liquide ou des objets ont pénétré à l'intérieur de l'appareil, s'il a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas normalement ou s'il est tombé. En cas de formation de fumée, bruit ou odeur inhabituel(le), éteignez immédiatement l'appareil et débranchez l’adaptateur de la prise de courant. Si cela se produit, cessez immédiatement d'utiliser l'appareil et faites-le réviser par un service technique agréé. En cas de réparation, faites appel unique- ment à un personnel qualifié. N'ouvrez jamais la carcasse de l'appa- reil, l'adaptateur secteur ou les accessoires. L'ouverture de l'appareil comporte un risque d'électrocution et constitue un danger de mort. Utilisez uniquement un chiffon propre et sec pour nettoyer l'appareil et n'utilisez jamais de liquides corrosifs. N'ouvrez jamais la carcasse du kit de karaoké SilverCrest TM-220. Toute modification ou répara- tion doit être effectuée exclusivement par un technicien de mainte- nance ou un SAV habilités. N'essayez pas d'ouvrir la carcasse de l'appareil. Dans le cas contraire, la garantie serait automatiquement annulée. Mise au rebut des appareils usagés

Si le symbole d'une poubelle rayée figure sur un produit, ledit produit est soumis à la directive européenne 2002/96/EC.

• Les appareils électriques ou électroniques usagés ne doivent en aucun cas être jetés aux ordures ménagères, mais déposés dans des centres de récupération prévus à cet effet.

• En respectant les normes de mise au rebut des appareils usagés, vous participerez activement à la protection de l'environnement et à la préservation de votre propre santé.

• Pour plus d'informations sur la mise des appareils usagés, contac- tez votre mairie, la déchetterie ou le centre de récupération le plus proche de chez vous ou encore le magasin où vous avez acheté le produit.Français Silvercrest TM-220 (V1.7) 5 Enfants Gardez les appareils électriques hors de portée des enfants. Ne lais- sez jamais d'enfants utiliser des appareils électriques sans surveil- lance. Ils ne sont généralement pas conscients des risques encourus. Les pièces de petite taille comportent un risque d'étouffement. Conservez également l'emballage hors de portée des enfants afin d'éviter tout risque d'asphyxie. Utilisation conforme Ceci est un appareil appartenant à la catégorie de l’électronique de divertissement. Il s’agit d’un appareil de karaoké destiné à être bran- ché sur un lecteur de DVD et sur un téléviseur. Il ne peut être utilisé qu'à des fins personnelles et pas à des fins in- dustrielles ni commerciales. En outre, il ne doit pas être utilisé en de- hors de locaux fermés ni dans des zones de climat tropical. Utilisez uniquement des câbles de raccordement et des périphériques exter- nes conformes aux normes de sécurité, de compatibilité électroma- gnétique et de blindage du présent appareil. Lorsque vous connectez des périphériques, assurez-vous que les câbles ne sont pas trop courts et qu'ils ne forcent pas sur les connecteurs. Remarque sur la conformité CE Le kit de kar aoké est conforme aux exigences de base et autres prescriptions en vigueur de la directive CEM 2004/108/EC, de la di- rective concernant les appareils basse tension 2006/95/EC et de la directive sur l’écoconception 2009/125/EC. Vous trouverez la déclara- tion de conformité EC à la fin de ce manuel. N’effectuez aucune mo- dification arbitraire sur l’appareil et les accessoires fournis. Le fabri- cant n’endosse aucune responsabilité pour les dégâts provoqués par des modifications arbitraires. En outre, vous perdez tout droit à la ga- rantie si vous procédez à ce type de modification. Utilisez uniquement les accessoires recommandés par le fabricant. Si vous utilisez l'appa- reil dans un pays autre que la République d'Allemagne, veillez à res- pecter les normes et législations en vigueur dans le pays concerné.Français 6 Silvercrest TM-220 (V1.7) Contenu de l'emballage Kit de karaoké SilverCrest TM-220 Adaptateur secteur Taiytech TYT71200010EU (Taiytech TYT71200010UK en Grande-Bretagne) 2 micros SilverCrest TM-220 2 câbles pour microphone 2 câbles audio/vidéo 1 adaptateur péritel (Input) 1 adaptateur péritel (Output) 1 DVD de karaoké 1 manuel d'utilisation Branchement du SilverCrest TM-220 Prenez tout d'abord le temps de vous familiariser avec les différents connecteurs et éléments de commande de l'appareil. Désignation (de gauche à droite) des connexions situées à l'arrière du SilverCrest TM-220 :

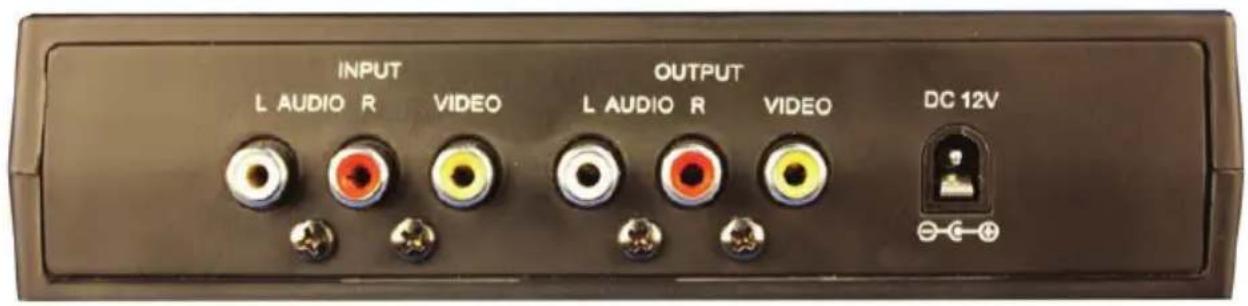

• Ensemble de 3 prises RCA (Input) : jaune pour le canal vidéo, rouge pour le canal audio droit et blanc pour le canal audio gauche

• Ensemble de 3 prises RCA (Output) : jaune pour le canal vidéo, rouge pour le canal audio droit et blanc pour le canal audio gauche

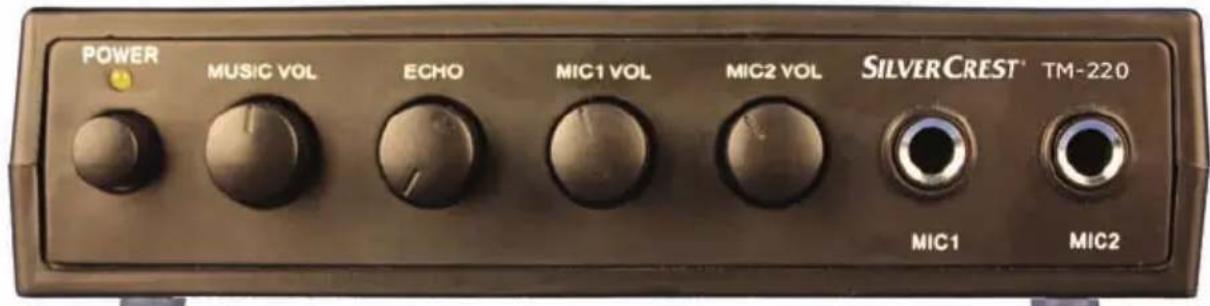

• Prise d'alimentationFrançais Silvercrest TM-220 (V1.7) 7 Désignation (de gauche à droite) des prises et éléments de comman- de situés à l'avant du SilverCrest TM-220 :

• Bouton Marche/Arrêt surmonté d’un voyant d'alimentation

• Bouton de réglage volume de la musique (MUSIC VOL)

• Bouton de réglage de l'amplitude de l'écho (ECHO)

• Bouton de réglage de l’amplification du micro 1 (MIC1 VOL)

• Bouton de réglage de l’amplification du micro 2 (MIC2 VOL)

• Connexion pour le micro 1 (MIC1)

• Connexion pour le micro 2 (MIC2) L'utilisation du kit de karaoké SilverCrest TM-220 requiert une source de signal via un lecteur DVD. Deux options sont disponibles pour la lecture : vous pouvez utiliser soit un téléviseur pour la lecture audio et vidéo, soit combiner un téléviseur pour la lecture vidéo et un appareil hi-fi pour la lecture audio. La deuxième option permet bien entendu d'obtenir un son de meilleure qualité. Les sections suivantes décri- vent les deux types de branchement. Option 1 : connexion uniquement à un téléviseur Connectez l' un des câbles audio/vidéo fournis à l'ensemble des trois connecteurs RCA de sortie (Output) de votre SilverCrest TM-220. Le codage couleur des différents câbles et connecteurs permet de facili- ter leur branchement. Si votre téléviseur est également équipé d'un ensemble correspondant de trois prises pour les signaux audio et vi- déo, branchez-y le câble que vous avez auparavant relié aux prises de sortie (Output) du SilverCrest TM-220. Si votre téléviseur possède uniquement une connexion péritel, vous devez utiliser l'adaptateur péritel (INPUT) fourni. Cet adaptateur présente également un codage couleur.Français 8 Silvercrest TM-220 (V1.7) Option 2 : connexion à un téléviseur pour la vidéo et à un appareil hi-fi pour l'audio Séparez avec précaution le fil jaune vidéo du câble audio/vidéo de façon à pouvoir le brancher sur le téléviseur ultérieurement. Si votre téléviseur présente une prise RCA pour la vidéo, branchez-y le connecteur RCA jaune. Si ce n'est pas le cas, procédez comme indi- qué pour l'option 1 et utilisez l'adaptateur péritel (INPUT). Dans ce cas, les connecteurs d'entrée audio rouge et blanc ne seront pas uti- lisés. Au lieu de relier les câbles correspondants à l'adaptateur, connectez-les à votre appareil hi-fi. Utilisez une prise d'entrée adap- tée (autre que la prise phono). Branchement du lecteur DVD Connectez l' un des câbles audio/vidéo fournis à l'ensemble des trois connecteurs RCA d’entrée (Input). Le codage couleur des différents câbles et connecteurs permet de faciliter leur branchement. Si votre lecteur DVD est également équipé d'un ensemble correspondant de trois prises pour les signaux audio et vidéo, branchez-y le câble direc- tement. Si votre lecteur DVD est uniquement équipé d'une connexion péritel, vous devez utiliser l'adaptateur péritel fourni (OUTPUT). Cet adaptateur présente également un codage couleur. Branchement des microphones Vous pouvez à présent brancher les deux micros ou un seulement. Insérez la fiche XLR du câble du microphone dans le micro. L'extré- mité correcte du câble est facilement reconnaissable par sa forme adaptée au microphone. L'autre extrémité est équipée d'une fiche jack qui se branche sur l’une des prises micro de votre SilverCrest TM-220. Vous pouvez utiliser l'une des deux prises micro sans dis- tinction. Rappelez-vous simplement que chaque connexion est assi- gnée à l’un des boutons de réglage d’amplification du micro. Branchement sur l'alimentation secteur Connectez à présent l'adaptateur secteur à votre SilverCrest TM-220, puis branchez-le sur une prise de courant facile d’accès. L'appareil est maintenant prêt à l'emploi.Français Silvercrest TM-220 (V1.7) 9 Utilisation Vous pouvez commencer à chanter après avoir effectué quelques réglages. Allumez le SilverCrest TM-220 à l'aide du bouton Mar- che/Arrêt. Le voyant d'alimentation orange s’allume. Réglez d'abord le bouton de réglage du volume de la musique en position neutre. Vous sentirez un léger enclenchement lorsque vous aurez atteint la position correcte. Si vous trouvez ensuite que la musique est trop for- te ou trop faible par rapport à votre propre voix, vous pouvez régler de nouveau le volume en tournant simplement ce même bouton. Si vous tournez le bouton au-delà de la position centrale vers la droite, le signal sera amplifié, ce qui peut provoquer des déformations sur un amplificateur à haute sensibilité. Au début, vous pouvez tourner le bouton de réglage de l'amplitude de l'écho entièrement vers la gau- che. Ceci désactive l’écho. Si nécessaire, vous pourrez tourner ce bouton vers la droite pour adapter l’amplitude de l'écho à votre voix. Utilisez les boutons de réglage d’amplification du microphone pour l’adapter à votre voix. Tournez d'abord le bouton de réglage à fond vers la gauche. Allumez votre téléviseur ou amplificateur. Réglez-y le volume principal souhaité, puis positionnez le bouton du micro sur « On ». Commencez à chanter dans le micro et tournez le bouton de réglage du micro correspondant vers la droite jusqu'à ce que votre voix soit audible et claire, sans pour autant être déformée. Pendant la vérification du son, veillez à chanter déjà assez fort, puisque vous devrez ensuite chanter avec la musique d'accompagnement. Si vous constatez ultérieurement que le volume de la musique avec votre voix est trop fort ou trop faible, réglez-le sur votre téléviseur ou votre ap- pareil hi-fi. Les réglages sur le mixeur permettent uniquement d'équi- librer correctement le volume des différentes sources audio. Il ne manque plus que la musique d'accompagnement. Pour ce faire, insé- rez le DVD de karaoké fourni dans votre lecteur DVD et sélectionnez à l'aide des touches de direction la chanson que vous souhaitez chanter. Pour chaque chanson, vous pouvez basculer entre la ver- sion karaoké (sans voix) et la version avec voix en mettant en surbril- lance l'option correspondante dans le menu à l'aide des touches de direction de votre lecteur DVD. La musique démarre et les paroles de la chanson s'affichent sur votre téléviseur. Pour vous aider à ne pas perdre le fil de la chanson, vous pouvez suivre sa progression à l'aide d'un point de repère en couleur qui se déplace sur l'écran.Français 10 Silvercrest TM-220 (V1.7) Si la chanson inclut une partie instrumentale, ceci est également indi- qué par un texte correspondant et un point de repère en couleur. Par ailleurs, avant le début de la chanson, un indicateur de tempo "1234" s'affiche pour vous aider à commencer à chanter au bon moment. Pendant la lecture de la chanson, vous pouvez basculer facilement entre la version karaoké (sans voix) et la version avec voix en ap- puyant sur le bouton Audio de votre lecteur DVD. Pour plus d'infor- mations sur ce bouton, veuillez vous reporter au manuel d'utilisation de votre lecteur DVD. Ce bouton permet généralement de changer de langue audio pendant le visionnage de films DVD. Les versions avec voix des chansons ont été enregistrées par des chanteurs profes- sionnels et sont très utiles pour vous exercer. Remarque supplémen- taire sur le bouton Marche/Arrêt : lorsque l'appareil est éteint, les pri- ses d'entrée et de sortie situées à l'arrière de l'appareil sont intercon- nectés. Le fonctionnement du SilverCrest TM-220 est alors neutre. Vous pouvez utiliser votre lecteur DVD normalement sans avoir à modifier les branchements. Résolution des problèmes

• La musique d'accompagnement est bien présente, mais aucune voix n'est audible sur les haut-parleurs. Allumez l'appareil à l'aide du bouton Marche/Arrêt. Vérifiez le ré- glage de l’amplification pour le micro correspondant. Assurez-vous que le bouton du micro utilisé est bien sur « On ».

• La musique est déformée. Tournez le bouton de réglage du volume de la musique vers la gauche.

• La musique est de bonne qualité, mais la voix est déformée. Tournez le bouton de contrôle d’amplification du micro utilisé vers la gauche.

• Les haut-parleurs émettent un sifflement fort et strident. Un retour sonore s'est produit entre les haut-parleurs et le micro. Vous pouvez éviter ce problème de plusieurs façons : tournez- vous et orientez le micro dans une autre direction. Éloignez-vous et le micro des haut-parleurs. Tournez le ou les boutons de régla- ge d’amplification du micro vers la gauche.Français Silvercrest TM-220 (V1.7) 11

• La musique ou la voix est trop faible. Vous pouvez équilibrer le volume de la musique et le volume de la voix à l'aide du bouton de réglage du volume de la musique de vo- tre SilverCrest TM-220. Tournez ce bouton vers la gauche ou la droite pour baisser ou augmenter le volume de la musique sans modifier le volume de la voix.
