BEDIENUNGSANLEITUNG TM 220 SILVERCREST

Bedienungsanleitung und Serviceinformationen

• Op uw tv-toestel verschijnt geen beeld en u hoort ook geen geluid. Controleer of u de juiste SCART-adapter voor uw tv-toestel en DVD-speler gebruikt. U dient de SCART-adapter (input) voor uw tv-toestel en de SCART-adapter (output) voor uw DVD-speler te gebruiken. Technische gegevens Voeding: Netadapter Taiytech TYT71200010EU (in het VK Taiytech TYT71200010UK) Primair: 100 - 240 V AC, 50/60 Hz, 0,2 A Opgenomen vermogen bij gebruik: 1,5 W max Opgenomen vermogen uitgeschakeld: 0,15 W Secundair: 12 V 100 mA Afmetingen (ca.) in cm 17,5 x 11,5 x 4,5 Gewicht ongeveer: 240 g Aansluitingen: 2 x Audio Line In 2 x Audio Line Out 1 x Video Composite In 1 x Video Composite Out 1 x DC In 2 x microfoon Microfoons: Dynamische microfoons met 3-pins XLR- connector Gebruikstemperatuur: 15 - 35 °CNederlands 26 Silvercrest TM-220 (V1.7)Nederlands Silvercrest TM-220 (V1.7) 27Deutsch 28 Silvercrest TM-220 (V1.7) Inhaltsverzeichnis Sicherheitshinweise........................................................................29 Allgemein.....................................................................................29 Betriebsumgebung.......................................................................29 Stromversorgung .........................................................................30 Kabel ...........................................................................................30 Reparatur und Pflege...................................................................31 Entsorgung von Altgeräten ..........................................................31 Kinder ..........................................................................................32 Bestimmungsgemäßer Gebrauch................................................32 Hinweis zur CE- Konformität........................................................32 Lieferumfang ...................................................................................33 Anschluss des SilverCrest TM-220 ...............................................33 Möglichkeit 1: nur einen Fernseher anschließen.........................35 Möglichkeit 2: einen Fernseher für das Bild und die Stereoanlage für den Ton anschließen ...............................35 Anschluss des DVD-Spielers.......................................................35 Anschluss der Mikrofone .............................................................36 Verbindung mit dem Stromnetz herstellen...................................36 Bedienung........................................................................................37 Fehlersuche ..................................................................................... 38 Technische Daten ...........................................................................39Deutsch Silvercrest TM-220 (V1.7) 29 Sicherheitshinweise Allgemein Vor der ersten Verwendung des Gerätes lesen Sie die folgenden An- weisungen genau durch und beachten Sie alle Warnhinweise, selbst wenn Ihnen der Umgang mit elektronischen Geräten vertraut ist. Be- wahren Sie dieses Handbuch sorgfältig als zukünftige Referenz auf. Wenn Sie das Gerät verkaufen oder weitergeben, händigen Sie un- bedingt auch diese Anleitung aus. Betriebsumgebung Stellen Sie das Gerät auf eine feste, ebene Oberfläche und stellen Sie keine schweren Gegenstände auf das Gerät. Das Gerät ist nicht für den Betrieb in Räumen mit hoher Temperatur oder Luftfeuchtigkeit (z. B. Badezimmer) oder übermäßigem Staubaufkommen ausgelegt. Betriebstemperatur und Betriebsluftfeuchtigkeit: 15 °C bis 35 °C, max. 85 % rel. Feuchte. Achten Sie darauf, dass ...

• immer eine ausreichende Belüftung gewährleistet ist (stellen Sie das Gerät nicht in Regale, auf einen dicken Teppich, auf ein Bett und lassen Sie mindestens 10 cm Abstand zu allen Seiten);

• keine direkten Wärmequellen (z. B. Heizungen) auf das Gerät wir- ken;

• kein direktes Sonnenlicht oder starkes Kunstlicht auf das Gerät trifft;

• der Kontakt mit Spritz- und Tropfwasser und aggressiven Flüssig- keiten vermieden wird und das Gerät nicht in der Nähe von Was- ser betrieben wird, insbesondere darf das Gerät niemals unterge- taucht werden (stellen Sie keine mit Flüssigkeiten gefüllten Ge- genstände, z.B. Vasen oder Getränke auf oder neben das Gerät);

• keine offenen Brandquellen (z. B. brennende Kerzen) auf oder ne- ben dem Gerät stehen;

• keine Fremdkörper eindringen;

• das Gerät keinen starken Temperaturschwankungen ausgesetzt wird, da sonst Luftfeuchtigkeit kondensieren und zu elektrischen Kurzschlüssen führen kann;

• das Gerät keinen übermäßigen Erschütterungen und Vibrationen ausgesetzt wird.Deutsch 30 Silvercrest TM-220 (V1.7) Stromversorgung Der Power Schalter dieses Gerätes trennt das Gerät nicht vollständig vom Stromnetz. Das Gerät nimmt im Standby-Betrieb Strom auf. Um das Gerät vollständig vom Netz zu trennen, muss das Steckernetzteil aus der Netzsteckdose gezogen werden. Daher sollte das Gerät so aufgestellt werden, dass stets ein direkter und ungehinderter Zugang zur Netzsteckdose gewährleistet ist und das Steckernetzteil in einer Notsituation sofort abgezogen werden kann. Um Brandgefahr auszu- schließen, sollte das Steckernetzteil vor einem längeren Nicht- gebrauch des Gerätes, beispielsweise während des Urlaubs, grund- sätzlich von der Netzsteckdose getrennt werden. Vor einem Sturm und/oder Gewitter mit Blitzschlaggefahr trennen Sie das Gerät vom Stromnetz. Verwenden Sie ausschließlich das beiliegende Netzteil Taiytech TYT71200010EU (in UK Taiytech TYT71200010UK) um Überhitzung, Gehäuseverformung, Feuer, elektrische Schläge, Exp- losionen oder andere Gefahren zu vermeiden. Schließen Sie dieses Netzteil niemals an andere Geräte an. Kabel Fassen Sie alle Kabel immer am Stecker an und ziehen Sie nicht am Kabel selbst. Fassen Sie das Stromversorgungskabel niemals mit nassen Händen an, da dies einen Kurzschluss oder elektrischen Schlag verursachen kann. Stellen Sie weder das Gerät, Möbelstücke oder andere schweren Gegenstände auf die Kabel und achten Sie darauf, dass diese nicht geknickt werden, insbesondere am Stecker und an den Anschlussbuchsen. Machen Sie niemals einen Knoten in ein Kabel, und binden Sie es nicht mit anderen Kabeln zusammen. Alle Kabel sollten so gelegt werden, dass niemand darauf tritt und sie niemanden behindern. Ein beschädigtes Stromversorgungskabel kann einen Brand oder elektrischen Schlag verursachen. Prüfen Sie das Stromversorgungskabel von Zeit zu Zeit. Verwenden Sie keine Adapterstecker oder Verlängerungskabel, die nicht den geltenden Sicherheitsnormen entsprechen, und nehmen Sie auch keine Eingrif- fe an den Stromversorgungskabeln und dem Steckernetzteil vor!Deutsch Silvercrest TM-220 (V1.7) 31 Reparatur und Pflege Reparaturarbeiten sind erforderlich, wenn das Gerät beschädigt wur- de, z. B. wenn Steckernetzteil, Stromversorgungskabel oder Gehäuse beschädigt sind, Flüssigkeit oder Gegenstände ins Innere des Gerä- tes gelangt sind, es Regen oder Feuchtigkeit ausgesetzt wurde oder, wenn es nicht einwandfrei funktioniert oder heruntergefallen ist. Falls Sie Rauchentwicklung, ungewöhnliche Geräusche oder Gerüche feststellen, schalten Sie das Gerät sofort aus und ziehen Sie das Ste- ckernetzteil aus der Steckdose. In diesen Fällen darf das Gerät nicht weiter verwendet werden, bevor eine Überprüfung durch einen Fachmann durchgeführt wurde. Lassen Sie alle Reparaturarbeiten nur von qualifiziertem Fachpersonal durchführen. Öffnen Sie niemals das Gehäuse des Gerätes, des Netzadapters oder des Zubehörs. Bei geöffnetem Gehäuse besteht Lebensgefahr durch elektrischen Schlag. Reinigen Sie das Gerät nur mit einem sauberen, trockenen Tuch und niemals mit aggressiven Flüssigkeiten. Öffnen Sie das Sil- verCrest Karaokeset TM-220 nicht! Überlassen Sie Modifikationen und Reparaturen ausschließlich qualifiziertem Fach-, Service- oder Wartungspersonal! Versuchen Sie nicht, das Gehäuse des Gerätes zu öffnen. Dabei würde Ihr Garantieanspruch verfallen. Entsorgung von Altgeräten

Wenn das Symbol eines durchgestrichenen Abfall- eimers auf einem Produkt angebracht ist, unterliegt dieses Produkt der europäischen Richtlinie 2002/96/EC.

• Alle Elektro- und Elektronik-Altgeräte müssen getrennt vom Hausmüll über dafür staatlich vorgesehene Stellen entsorgt wer- den.

• Mit der ordnungsgemäßen Entsorgung des alten Gerätes vermei- den Sie Umweltschäden und eine Gefährdung der persönlichen Gesundheit.

• Weitere Informationen zur Entsorgung des alten Gerätes erhalten Sie bei der Stadtverwaltung, beim Entsorgungsamt oder in dem Geschäft, in dem Sie das Produkt erworben haben.Deutsch 32 Silvercrest TM-220 (V1.7) Kinder Elektrische Geräte nicht in Kinderhände! Lassen Sie Kinder niemals unbeaufsichtigt elektrische Geräte benutzen. Kinder können mögliche Gefahren nicht immer richtig erkennen. Kleinteile können bei Ver- schlucken lebensgefährlich sein. Halten Sie auch die Verpackungsfo- lien von Kindern fern. Es besteht Erstickungsgefahr Bestimmungsgemäßer Gebrauch Dies ist ein Gerät der Unterhaltungselektronik. Es ist ein Karaoke-Set zum Anschluss an einen DVD-Player und Fernseher. Es darf nur zu privaten, und nicht zu industriellen und kommerziellen Zwecken verwendet werden. Außerdem darf das Gerät nicht außer- halb von geschlossenen Räumen und in tropischen Klimaregionen genutzt werden. Es dürfen nur Anschlusskabel und externe Geräte verwendet werden, die sicherheitstechnisch und hinsichtlich elektro- magnetischer Verträglichkeit und Abschirmqualität dem vorliegenden Gerät entsprechen. Achten Sie beim Anschließen von Peripheriege- räten darauf, dass die Kabel nicht zu knapp bemessen sind und die Anschlussstecker mechanisch nicht belastet werden! Hinweis zur CE- Konformität Das Karaoke-Set entspricht hinsichtlich Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschrif- ten der EMV-Richtlinie 2004/108/EC, der Richtlinie für Niederspan- nungsgeräte 2006/95/EC sowie der ERP-Richtlinie 2009/125/EC. Die EC-Konformitätserklärung finden Sie am Ende dieser Bedie- nungsanleitung. Führen Sie keine eigenmächtigen Änderungen am Gerät oder dem mitgelieferten Zubehör durch. Der Hersteller haftet nicht für Schäden, die durch eigenmächtige Änderungen verursacht werden. Außerdem verlieren Sie bei Veränderung des Gerätes Ihre Gewährleistungsansprüche. Benutzen Sie nur das vom Hersteller an- gegebene Zubehör. Wenn Sie das Gerät nicht innerhalb der Bundes- republik Deutschland benutzen, müssen Sie die Landesvorschriften bzw. Gesetze des Einsatzlandes beachten.Deutsch Silvercrest TM-220 (V1.7) 33 Lieferumfang Karaokeset SilverCrest TM-220 Steckernetzteil Taiytech TYT71200010EU (in UK Taiytech TYT71200010UK) 2 Mikrofone SilverCrest TM-220 2 Mikrofonanschlusskabel 2 Audio-/ Videokabel 1 SCART-Adapter (Input) 1 SCART-Adapter (Output) 1 Karaoke DVD 1 Bedienungsanleitung Anschluss des SilverCrest TM-220 Machen Sie sich zunächst mit den Anschlüssen und Bedienelemen- ten vertraut. Die Anschlüsse an der Rückseite des SilverCrest TM-220 von links nach rechts:

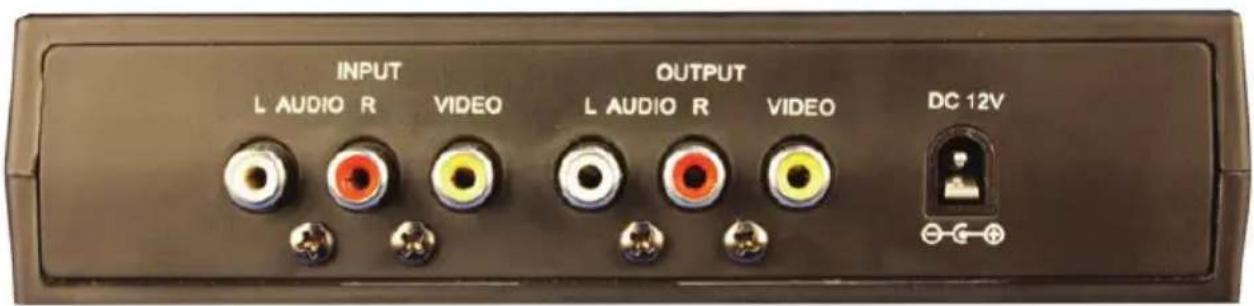

• Dreiergruppe Cinch-Anschlüsse Eingang (Input) (gelb für Video, rot für Audio rechter Kanal und weiß für Audio linker Kanal)

• Dreiergruppe Cinch-Anschlüsse Ausgang (Output) (gelb für Video, rot für Audio rechter Kanal und weiß für Audio linker Kanal)

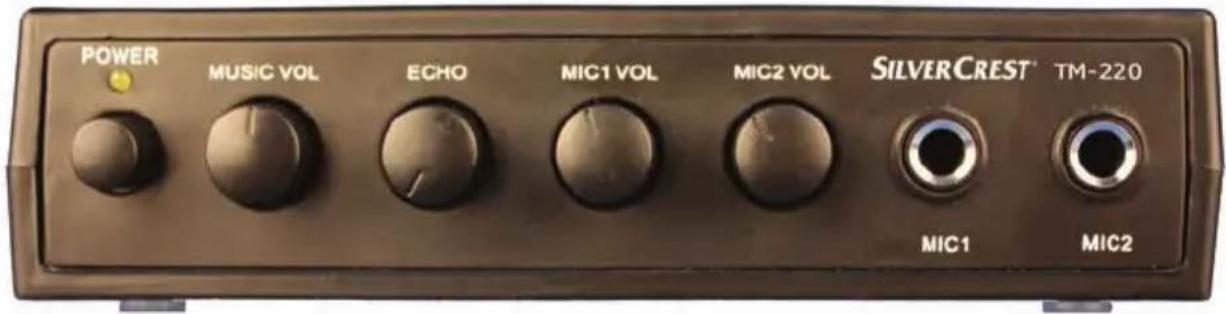

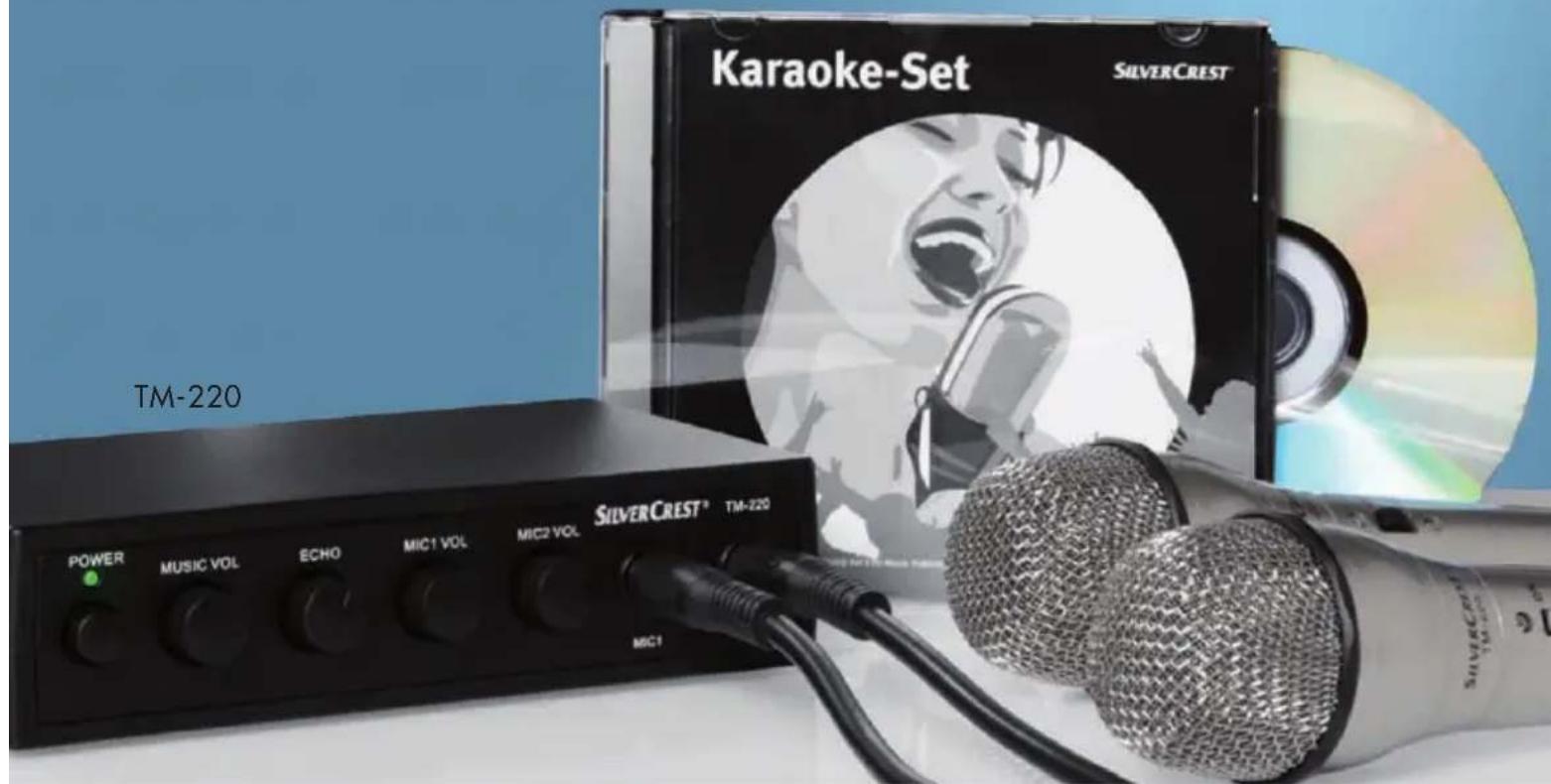

• StromversorgungsanschlussDeutsch 34 Silvercrest TM-220 (V1.7) Die Anschlüsse und Bedienelemente an der Vorderseite des SilverCrest TM-220 von links nach rechts:

• Betriebs- LED und darunter der Ein- Ausschalter

• Einsteller für die Musiklautstärke (MUSIC VOL)

• Einsteller für die Echolänge (ECHO)

• Einsteller für die Verstärkung von Mikrofon 1 (MIC1 VOL)

• Einsteller für die Verstärkung von Mikrofon 2 (MIC2 VOL)

• Anschluss für Mikrofon 1 (MIC1)

• Anschluss für Mikrofon 2 (MIC2) Zur Verwendung des SilverCrest Karaokesets TM-220 benötigen Sie einen DVD-Spieler als Signalquelle. Zur Wiedergabe haben Sie zwei Möglichkeiten. Entweder Sie benutzen einen Fernseher um Bild und Ton wiederzugeben oder Sie benutzen einen Fernseher nur für die Bildwiedergabe und eine Stereoanlage zur Tonwiedergabe. Die zwei- te Möglichkeit bietet natürlich das viel bessere Klangerlebnis. Lesen Sie im folgenden Abschnitt, wie beide Anschlussmöglichkeiten zu verkabeln sind.Deutsch Silvercrest TM-220 (V1.7) 35 Möglichkeit 1: nur einen Fernseher anschließen Schließen Sie eines der Audio-/ Videokabel an die Dreiergruppe Cinch-Anschlüsse Ausgang (Output) an Ihrem SilverCrest TM-220 an. Zur einfachen Zuordnung sind die Stecker passend zu den An- schlüssen farblich markiert. Verfügt Ihr Fernseher ebenfalls über eine passende Dreiergruppe für das Audio- und Videosignal, können Sie das Kabel, welches Sie vorher mit dem Ausgang (Output) am Sil- verCrest TM-220 verbunden haben, hier anschließen. Besitzt Ihr Fernseher dagegen nur einen SCART-Anschluss, müssen Sie den beiliegenden SCART-Adapter (INPUT) verwenden. Auch bei dem Adapter können Sie sich wieder an die farbige Markierung halten. Möglichkeit 2: einen Fernseher für das Bild und die Stereoanlage für den Ton anschließen Hierzu trennen Sie das Audio- Videokabel vorsichtig in der Weise auf, dass Sie das gelbe Videokabel später getrennt zum Fernseher legen können. Falls Ihr Fernseher über eine Cinchbuchse für das Videosig- nal verfügt, können Sie hier den gelben Cinchstecker direkt anschlie- ßen. Ansonsten verfahren Sie wie bei Möglichkeit eins und verwen- den den SCART Adapter (INPUT). Allerdings bleiben nun die beiden Anschlüsse für das Audiosignal (rot und weiß) unbelegt. Die entspre- chenden Kabel führen Sie statt auf diesen Adapter zur Stereoanlage. Verwenden Sie dort einen passenden Eingang (nicht Phono). Anschluss des DVD-Spielers Schließen S ie eines der Audio-/ Videokabel an die Dreiergruppe Cinch-Anschlüsse Eingang (Input) an. Zur einfachen Zuordnung sind die Stecker passend zu den Anschlüssen farblich markiert. Verfügt Ihr DVD-Spieler ebenfalls über eine passende Dreiergruppe für das Au- dio- und Videosignal, so können Sie das Kabel hier direkt anschlie- ßen. Besitzt Ihr DVD-Spieler dagegen nur einen SCART-Anschluss, so müssen Sie den beiliegenden SCART-Adapter (OUTPUT) ver- wenden. Auch bei dem Adapter können Sie sich wieder an die farbige Markierung halten.Deutsch 36 Silvercrest TM-220 (V1.7) Anschluss der Mikrofone Nun können Sie eines oder beide Mikrofone anschließen. Stecken Sie dazu den XLR-Stecker des Mikrofonkabels in das Mikrofon. Sie erkennen das passende Ende am Kabel deutlich an der zum Mikrofon passenden Form. Das andere Ende hat einen Klinkenstecker, den Sie in einen der Anschlüsse für Mikrofone des SilverCrest TM-220 stecken. Welchen der beiden Anschlüsse Sie verwenden, spielt keine Rolle. Sie sollten nur beachten, dass jedem Anschluss einer der bei- den Einsteller für die Mikrofonverstärkung zugeordnet ist. Verbindung mit dem Stromnetz herstellen Jetzt schließ en Sie bitte das Steckernetzteil zuerst am SilverCrest TM-220 und dann an eine leicht erreichbare Steckdose an. Das Gerät ist nun betriebsbereit.Deutsch Silvercrest TM-220 (V1.7) 37 Bedienung Nach ein paar Einstellungen kann es schon mit dem Singen losge- hen. Schalten Sie das SilverCrest TM-220 mit dem Ein- Ausschalter ein. Die orangefarbene Betriebs-LED leuchtet. Den Einsteller für die Musiklautstärke stellen Sie bitte zunächst in die neutrale Mittelpositi- on. Eine spürbare Rastung zeigt Ihnen die korrekte Stellung. Sollte Ihnen später die Musik im Vergleich zu Ihrer eigenen Stimme zu laut oder zu leise sein, können Sie dies durch Drehen an diesem Einstel- ler anpassen. Eine Drehung nach rechts über die Mittenrastung hin- aus verstärkt das Signal, was bei empfindlichen Verstärkern zu Ver- zerrungen führen kann. Den Einsteller für die Echolänge können Sie zunächst ganz nach links drehen. Das Echo ist somit ausgeschaltet. Später können Sie hier durch Drehen nach rechts einstellen, wie lang das Echo sein soll, das Sie Ihrer Stimme hinzufügen möchten. Mit den Einstellern für die Mikrofonverstärkung passen Sie das Mikrofon an Ihre Stimme an. Beginnen Sie damit, den Einsteller ganz nach links zu drehen. Schalten Sie den Verstärker oder Ihren Fernseher ein, wählen Sie dort die gewünschte Gesamtlautstärke und schalten Sie das Mikrofon auf „on“. Singen Sie nun in das Mikrofon und drehen Sie dabei den zum Mikrofon gehörenden Einsteller nach rechts, bis Ihre Stimme möglichst laut aber unverzerrt und deutlich hörbar ist. Dabei sollten Sie ruhig laut singen, denn Sie müssen später mit der Musik mithalten können. Wenn Ihnen später die Musik zusammen mit Ihrem Gesang zu laut oder zu leise ist, sollten Sie die Lautstärke an Ihrem Fernseher oder Ihrer Stereoanlage verändern. Die Einstellun- gen am Mixer dienen nur dazu, die verschiedenen Tonquellen in ein richtiges Lautstärkeverhältnis zu bringen. Jetzt fehlt natürlich noch die Hintergrundmusik. Legen Sie dafür die beiliegende Karaoke-DVD in Ihren DVD-Spieler und wählen Sie mit den Pfeiltasten das Lied, das Sie gerne singen möchten. Sie können bei jedem Lied zwischen Ka- raokeversion (ohne Gesang) oder Vocalversion (mit Gesang) wählen, indem Sie mit den Pfeiltasten Ihres DVD-Spielers das entsprechende Feld im Menü markieren. Die Musik startet und auf Ihrem Fernseher wird der Text des Liedes eingeblendet. Damit Sie Ihren Einsatz nicht verpassen, zeigt ein Farbverlauf in der Schrift, an welcher Stelle das Lied sich gerade befindet. Hat das Lied einen Instrumentalteil, so wird das ebenfalls mit einem Text und Farbverlauf angezeigt.Deutsch 38 Silvercrest TM-220 (V1.7) Zudem wird vor dem ersten Einsatz noch ein Einzähltakt „1234“ ein- geblendet, der den Start erleichtern soll. Sie können während des Abspielens des aktuellen Liedes komfortabel zwischen Karaokeversi- on (ohne Gesang) und Vocalversion (mit Gesang) umschalten, indem Sie die Audiotaste Ihres DVD-Spielers drücken. In der Bedienungsan- leitung Ihres DVD-Spielers sollte die Taste erklärt sein. Normalerwei- se schaltet man bei DVD-Filmen die Audiosprache mit dieser Taste um. Die Vocalversionen der Lieder wurden zusammen mit professio- nellen Sängern erstellt und eignen sich sehr gut zum Üben. Noch ein Hinweis zum Ein-/ Ausschalter: Wenn das Gerät ausgeschaltet ist, werden intern die Ein- und Ausgänge auf der Rückseite verbunden. Dadurch ist das SilverCrest TM-220 in einer neutralen Funktion und Sie können Ihren DVD-Spieler ganz normal verwenden, ohne die Ka- bel umstecken zu müssen. Fehlersuche

• Man hört zwar die Hintergrundmusik, aber der Gesang kommt nicht über die Lautsprecher. Schalten Sie das Gerät am Ein- Ausschalter ein. Prüfen Sie die Einstellung der Mikrofonverstärkung für das entsprechende Mikro- fon. Prüfen Sie, ob der Schalter am entsprechenden Mikrofon auf „on“ steht.

• Die Musik ist verzerrt. Drehen Sie den Einsteller für die Musiklautstärke nach links.

• Die Musik klingt gut, aber der Gesang ist verzerrt. Drehen Sie den Einsteller für das entsprechende Mikrofon nach links.

• Es kommt ein lautes Pfeifgeräusch aus den Lautsprechern. Es besteht eine Rückkopplung zwischen Mikrofon und Lautspre- cher. Sie haben verschiedene Möglichkeiten, dies zu verhindern. Drehen Sie sich mit dem Mikrofon in eine andere Richtung. Entfer- nen Sie sich mit dem Mikrofon von den Lautsprechern. Drehen Sie den/ die Einsteller für die Mikrofonverstärkung nach links.Deutsch Silvercrest TM-220 (V1.7) 39

• Die Musik ist zu leise oder der Gesang ist zu leise. Das Verhältnis zwischen Musik- und Gesangslautstärke lässt sich mit dem Einsteller für die Musiklautstärke am SilverCrest TM-220 einstellen. Dreht man diesen Einsteller nach links oder rechts, wird nur die Musik leiser oder lauter, während der eigene Gesang in der Lautstärke nicht verändert wird.

• Auf Ihrem Fernseher erscheint kein Bild und Sie hören auch kei- nen Ton. Prüfen Sie bitte, ob Sie die richtigen SCART-Adapter am Fernse- her und DVD-Spieler angeschlossen haben. Am Fernseher muss der SCART-Adapter (INPUT) verwendet werden und am DVD- Spieler muss der SCART-Adapter (OUTPUT) angeschlossen sein. Technische Daten Stromversorgung: Taiytech TYT71200010EU (in UK Taiytech TYT71200010UK) Primär: 100 - 240 V AC, 50/60 Hz, 0,2 A Leistungsaufnahme im Betrieb: 1,5 W max. Leistungsaufnahme ausgeschaltet: 0,15 W Sekundär: 12 V 100 mA Ca. Maße in cm: 17,5 x 11,5 x 4,5 Ca. Gewicht: 240 g Anschlüsse: 2 x Audio Line In 2 x Audio Line Out 1 x Video Composite In 1 x Video Composite Out 1 x DC In 2 x Mikrofon Mikrofone: Dynamische Mikrofone mit dreipoligem XLR Anschluss Betriebstemperatur: 15 - 35 °CDeutsch 40 Silvercrest TM-220 (V1.7)1578865 TARGA GmbH Lange Wende 41 D-59494 Soest www.silvercrest.cc
