BEDIENUNGSANLEITUNG SKS 15 A1 SILVERCREST

mit 2 hochwertigen Metall-Mikrofonen für Duette

DE Bedienungsanleitung

AT und Serviceinformationen

CH

Sicherheitshinweise 3

Allgemein 3
Betriebsumgebung 3
Stromversorgung 4
Kabel 4
Reparatur und Pflege. 5
Entsorgung von Altgeräten 5
Kinder 6
Bestimmungsgemäßer Gebrauch 6
Hinweis zur CE- Konformitat 6

Lieferumfang 7

Anschluss des SilverCrest SKS 15 A1 7

Möglichkeit 1: nur einen Fernseher anschließen 9
Möglichkeit 2: einen Fernseher für das Bild und die Stereoanlage für den Ton anschließen. 9
Anschluss des DVD-Spielers 9
Anschluss der Mikrofone 10
Verbindung mit dem Stromnetz herstellen. 10

Bedienung 11

Fehlersuche 12

Technische Daten 13

Sicherheitshinweise

Allgemein

Vor der ersten Verwendung des Gerätes lesen Sie die folgenden Anweisungen genau durch und beachten Sie alle Warnhinweise, selbst wenn Ihnen der Umgang mit elektronischen Geräten vertraut ist. Bewahren Sie diesen Handbuch sorgfältig als zukünftige Referenz auf. Wenn Sie das Gerät verkaufen oder weitergeben, handigen Sie unbedingt auch diese Anleitung aus.

Betriebsumgebung

Stellen Sie das Gerät auf eine feste, ebene Oberfläche und stellen Sie keine schweren Gegenstände auf das Gerät. Das Gerät ist nicht für den Betrieb in Räumen mit hoher Temperatur oder Luftfeuchtigkeit (z. B. Badezimmer) oder übermäßig Staubaufkommen ausgelegt. Betriebstemperatur und Betriebsluftfeuchtigkeit: 15^ bis 35^ , max. 85% rel. Feuchte. Achten Sie daraufuf, dass ...

• immer eine ausreichende Belüftung gewährleistet ist (stellen Sie das Gerät nicht in Regale, auf einen dicken Teppich, auf ein Bett und halten Sie mindestens 10 cm Abstand zu allen Seiten);
• keine direkten Wärmequellen (z. B. Heizungen) auf das Gerät wirken;
• kein direktes Sonnenlicht oder starkes Kunstlicht auf das Gerät trifft;
• der Kontakt mit Spritz- und Tropfwasser und aggressiven Flüssigkeiten vermieden wird und das Gerät nicht in der Höhe von Wasser betrieben wird, insbesondere darf das Gerät niemals untergetaucht werden (stellen Sie keine mit Flüssigkeiten gefüllten Gegenstände, z.B. Vasen oder Getränke auf oder neben das Gerät);
• keine offenen Brandquellen (z. B. brennende Kerzen) auf oder neben dem Gerät stehen;
• keine Fremdkörper eindringen;
• das Gerät keinen starken Temperaturschwankungen ausgesetzt wird, da sonst Luftfeuchtigkeit kondensieren und zu elektrischen Kurzschlüssen führen kann;
• das Gerät keinen übermäßigigen Erschüttungen und Vibrationen ausgesetzt wird.

Stromversorgung

Der Power Schalter these Gerätes trennt das Gerät nicht vollständig vom Stromnetz. Das Gerät nimmt im Standby-Betrieb Strom auf. Um das Gerät vollständig vom Netz zu trennen, muss das Steckernetzteil aus der Netzsteckdose gezogen werden. Daher sollte das Gerät so aufgestellt werden, dass stets ein direkter und ungehinderter Zugang zur Netzsteckdose gewährleistet ist und das Steckernetzteil in einer Notsituation sofort abgezogen werden kann. Um Brandgefahr auszuschreiben, sollte das Steckernetzteil vor einem längeren Nichtgebrauch des Gerätes, beispelsweise während des Urlaubs, grundsätzlich von der Netzsteckdose getrennt werden. Vor einem Sturm und/oder Gewitter mit Blitzschlaggefahr trennen Sie das Gerät vom Stromnetz. Verwenden Sie ausschließlich das beiliegende Netzteil Taiytech TYT71200010EU (in UK Taiytech TYT71200010UK) um Überhitzung, Gehäuseverformung, Feuer, elektrische Schläge, Explosionen oder andere Gefahren zu vermeiden. Schließen Sie diese Netzteil niemals an andere Geräte an.

Kabel

Fassen Sie alle Kabel immer am Stecker an undziehen Sie nicht am Kabel selbst. Fassen Sie das Stromversorgungskabel niemals mit nassen Handen an, da dies einen Kurzschluss oder elektrischen Schlag verursachen kann. Stellen Sie weder das Gerät, Möbelstücke oder andere schweren Gegenstände auf die Kabel und achten Sie daraufauf, dass diese nicht geknicht werden, insbesondere am Stecker und an den Anschlussbuchsen. Machen Sie niemals einen Knoten in ein Kabel, und binden Sie es nicht mit anderen Kabeln zusammen. Alle Kabel sollen so gelegt werden, dass niemand daraufuf tritt und sie niemanden behindern. Ein beschädigtes Stromversorgungskabel kann einen Brand oder elektrischen Schlag verursachen. Prüfen Sie das Stromversorgungskabel von Zeit zu Zeit. Verwenden Sie keine Adapterstecker oder Verlängerungskabel, die nicht den geltenden Sicherheitsnormen entsprechchen, und behmen Sie auch keine Eingriffe an den Stromversorgungskabeln und dem Steckernetzteil vor!

Reparatur und Pflege

Reparaturarbeiten sind erforderlich, wenn das Gerät beschädigt wurde, z. B. wenn Steckernetzteil, Stromversorgungskabel oder Gehäuse beschädigt sind, Flüssigkeit oder Gegenstände ins Innere des Gerätes gelangt sind, es Regen oder Feuchtigkeit ausgesetzt wurde oder, wenn es nicht einwandfrei Funktioniert oder heruntergefallen ist. Falls Sie Rauchentwicklung, ungewöhnliche Gerausche oder Gerüche feststellen, schalten Sie das Gerät dazu aus undziehen Sie das Steckernetzteil aus der Steckdose. In diesen Fällen darf das Gerät nicht weiter verwendet werden, bevor eine Überprüfung durch einen Fachmann durchgeführt wurde. Lassen Sie alle Reparaturarbeiten nur von qualifizierten Fachpersonal durchführren. Öffnen Sie niemals das Gehäuse des Gerätes, des Netzadapters oder des Zubehörns. Bei geöffnetem Gehäuse besteht Lebensgebung durch elektrischen Schlag. Reinigen Sie das Gerät nur mit einem sauberen, trockenen Tuch und niemals mit aggressiven Flüssigkeiten. Öffnen Sie das SilverCrest Karaokeset SKS 15 A1 nicht! Überlassen Sie Modifikationen und Reparaturen ausschließlich qualifiziertem Fach-, Service- oder Wartungspersonal! Versuchen Sie nicht, das Gehäuse des Gerätes zu öffnen. Dabei wurde Ihr Garantieanspruch verfallen.

Entsorgung von Altgeräten

• Wenn das Symbol eines durchgestrichen Abfalleimers auf einem Produkt angebracht ist, unterliegt theseisen Produkt der europäischen Richtlinie 2002/96/EC.

• Alle Elektro- und Elektronik-Altgeräte müssen getrennt vom Hausmüll über darauf staatlich vorgesehene Stellen entsorgt werden.
• Mit der ordnungsgemäßen Entsorgung des alten Gerätes vermeiden Sie Umweltschäden und eine Gefährung der persönlichen Gesundheit.
• Weitere Informationen zur Entsorgung des alten Gerätes erhalten Sie bei der Stadtverwaltung, beim Entsorgungsamt oder in dem Geschäft, in dem Sie das Produkt erworben haben.

Kinder

Elektrische Geräte nicht in Kinderhände! Lassen Sie Kinder niemals unbeaufsichtigt elektrische Geräte benutzen. Kinder konnen mögliche Gefahren nicht immer richtig erkennen. Kleinteile konnen bei Verschlucken lebensgefährlich sein. Halten Sie auch die Verpackungsfolien von Kindern fern. Es besteht Erstickungsgefahr

Bestimmungsgemäßer Gebrauch

Dies ist ein Gerät der Unterhaltungselektronik. Es ist ein Karaoke-Set zum Anschluss an einen DVD-Player und Fernseher.

Esarf nur zu privaten,und nicht zu industriellen undkommenziellen Zwecken verwendet werden.AuBerdem darfas Gerat nicht auBerhalb von geschlossenen Räumen und in tropischen Klimaregionen genutzt werden. Es durren nur Anschlusskabel und externe Geräte verwendet werden, die Sicherheitstechnisch und hinsichtlich elektromagnetischer Verträglichkeit und Abschirmqualität dem vorliegenden Gerät entsprechen. Achten Sie beim Anschlieben von Peripheriegerraten daraufuf,dass die Kabel nicht zu knapp bemessen sind und die Anschlussstecker mechanismich nicht belastet werden!

Hinweis zur CE- Konformität

Das Karaoke-Set entspricht hinsichtlich Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der EMV-Richtlinie 2004/108/EC, der Richtlinie für Niederspannungsgeräte 2006/95/EC sowie der ERP-Richtlinie 2009/125/EC.

Die EC-Konformitätserklarung finden Sie am Ende dieser Bedi- nungsanleitung. Führn Sie keine eigenmächtigen Änderungen am Gerät oder dem mitgelieferten Zubehör durch. Der Hersteller haftet nicht für Schäden, die durch eigenmächtige Änderungen verursacht werden. Außen dem verlieren Sie bei Veränderung des Gerätes ihre Gewährleistungsansprüche. Benutzen Sie nur das vom Hersteller angegebene Zubehör. Wenn Sie das Gerät nicht innerhalb der Bundesrepublik Deutschland benutzen, müssen Sie die Landesvorschriften bzw. Gesetze des Einsatzlandes beachten.

Lieferumfang

Karaokeset SilverCrest SKS 15 A1

Steckernetzteil Taiytech TYT71200010EU

(in UK Taiytech TYT71200010UK)

2 Mikrofone SilverCrest SKS 15 A1

2 Mikrofonanschlusskabel
2 Audio-/ Videokabel
1 SCART-Adapter (Input)
1 SCART-Adapter (Output)
1 Karaoke DVD
1 Bedienungsanleitung

Anschluss des SilverCrest SKS 15 A1

Machen Sie sich zunachst mit den Anschlüssen und Bedienelementen vertraut.

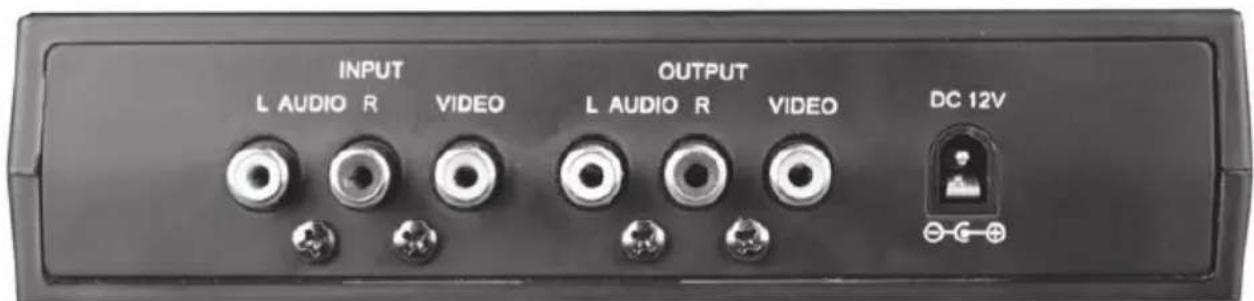

Die Anschlüsse an der Rückseite des SilverCrest SKS 15 A1 von links nach rechts:

• Dreiergruppe Cinch-Anschlüsse Eingang (Input) (gelb für Video, rot für Audio rechter Kanal und weiß für Audio linker Kanal)
• Dreiergruppe Cinch-Anschlüsse Ausgang (Output) (gelb für Video, rot für Audio rechter Kanal und weiß für Audio linker Kanal)
  Stromversorgungsanschluss

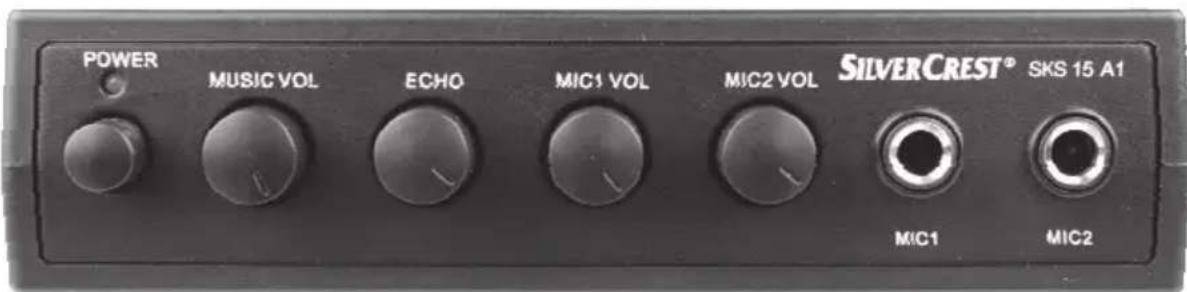

Die Anschlüsse und Bedienelemente an der Vorderseite des SilverCrest SKS 15 A1 von links nach rechts:

• Betriebs- LED und darüber der Ein-Ausschalter
• Einsteller für die Musiklautstärke (MUSIC VOL)
  Einsteller für die Echolänge (ECHO)
• Einsteller für die Verständlung von Mikrofon 1 (MIC1 VOL)
• Einsteller für die Verständlung von Mikrofon 2 (MIC2 VOL)
  Anschluss fur Mikrofon 1 (MIC1)
  Anschluss fur Mikrofon 2 (MIC2)

Zur Verwendung des SilverCrest Karaokesets SKS 15 A1 bestehtigen Sie einen DVD-Spieler als Signalquelle. Zur Wiedergabe haben Sie zwei Möglichkeit. Entweder Sie benutzen einen Fernseher um Bild und Ton wiederzugegeben oder Sie benutzen einen Fernseher nur für die Bildwiedergabe und eine Stereoanlage zur Tonwiedergabe. Die zweite Möglichkeit bietet natürlich das viel bessere Klangerlebnis.esen Sie im folgenden Abschnitt, wie beide Anschlussmöglichkeiten zu verkabeln sind.

Möglichkeit 1: nur einen Fernseher anschließen

SchlieBen Sie eines der Audio-/ Videokabel an die Dreiergruppe Cinch-Anschlusses Ausgang (Output) an Ihr SilverCrest SKS 15 A1 an. Zur einfachen Zuordnung sind die Stecker passend zu den Anschlüssen farblich markiert. Verfügt Ihr Fernseher ebenfalls über eine passende Dreiergruppe für das Audio- und Videosignal, können Sie das Kabel, welche Sie vorher mit dem Ausgang (Output) am Silver-Crest SKS 15 A1 verbunden haben, hier anschlieBen. Besitzt Ihr Fernseher dagegen nur einen SCART-Anschluss, müssen Sie den beiliegenden SCART-Adapter (INPUT) verwenden. Auch bei dem Adapter konnen Sie sich wieder an die farbige Markierung halten.

Möglichkeit 2: einen Fernseher für das Bild und die Stereoanlage für den Ton anschließen

Hierzu trennen Sie das Audio- Videokabel vorsichtig in der Weise auf, dass Sie das gelbe Videokabel später getrennt zum Fernseher legend können. Falls Ihr Fernseher über eine Cinchbuchse für das Videosignal verfügt, können Sie hier den gelben Cinchstecker direkt anschlieben. Ansonsten verfahren Sie wie bei Möglichkeit eins und verwenden den SCART Adapter (INPUT). Allerdings bleiben nun die beiden Anschlüsse für das Audiosignal (rot und weiß) unbelegt. Die entsprechenden Kabel führen Siestatt auf diesen Adapter zur Stereoanlage. Verwenden Sie dORT einen passenden Eingang (nicht Phono).

Anschluss des DVD-Spielers

Schließen Sie eines der Audio-/ Videokabel an die Dreiergruppe Cinch-Anschlusses Eingang (Input) an. Zur einfachen Zuordnung sind die Stecker passend zu den Anschlüssen farblich markiert. Verfügt Ihr DVD-Spieler ebenfalls über eine passende Dreiergruppe für das Audio- und Videosignal, so können Sie das Kabel hier direkt anschreiben. Besitzt Ihr DVD-Spieler dagegen nur einen SCART-Anschluss, so müssen Sie den beiliegenden SCART-Adapter (OUTPUT) verwenden. Auch bei dem Adapter können Sie sich wieder an die farbige Markierung halten.

Anschluss der Mikrofone

Nun können Sie eines oder beiden Mikrofone anschreiben. Stecken Sie dazu den XLR-Stecker des Mikrofonkabels in das Mikrofon. Sie erkennen das passende Ende am Kabel deutlich an der zum Mikrofon passenden Form. Das andere Ende hat einen Klinkenstecker, den Sie in einen der Anschlüsse für Mikrofone des SilverCrest SKS 15 A1 stecken. Welchen der beiden Anschlüsse Sie verwenden, spielte keine Rolle. Sie sollenn nur beachten, dass jeder Anschluss einer der beiden Einsteller für die Mikrofonverstärkung zugeordnet ist.

Verbindung mit dem Stromnetz herstellen

Jetzt schreiben Sieitte das Steckernetzteil zuerst am SilverCrest SKS 15 A1 und dann an eine leicht erreichbare Steckdose an. Das Gerät ist nun betriebsbereit.

Bedienung

Nach ein paar Einstellungen kann es schon mit dem Singen losgethen. Schalten Sie das SilverCrest SKS 15 A1 mit dem Ein-Ausschalter ein. Die orangefarbene Betriebs-LED leuchtet. Den Einsteller für die Musiklautstärke stellen Sieitte zunachst in die neutrale Mittelposition. Eine spürbare Rastung zeigt Ihnen die korrekte Stellung. Sollte Ihnen später die Musik im Vergleich zu ihrer eigenen Stimme zu laut oder zu leise sein, konnen Sie dies durch Drehen an thisem Einsteller anpassen. Eine Drehung nach rechts über die Mittenrastung hinaus verträkt das Signal, was bei empfindlichen Verstärkern zu Verzerrungen führen kann. Den Einsteller für die Echolänge konnen Sie zunachst ganz nach links drehen. Das Echo ist somit ausgeschaltet. Später konnen Sie hier durch Drehen nach rechts einstellen, wie lang das Echo sein soll, das Sie Ihrer Stimme hinzufugen möchten. Mit den Einstellern fur die Mikrofonverträkung passen Sie das Mikrofon an ihre Stimme an. Beginnen Sie damit, den Einsteller ganz nach links zu drehen. Schalten Sie den Verträker oder ihren Fernseher ein, wahren Sie Dort die gewünschte Gesamtlautstärke und schalten Sie das Mikrofon auf „on". Singen Sie nun in das Mikrofon und drehen Sie bereits den zum Mikrofon gehorenden Einsteller nach rechts, bis ihre Stimme möglichst laut aber unverzerrt und deutlich hörbar ist. Dabei sollen Sie ruhig laut singen, Denn Sie müssen später mit der Musik mithalten konnen. Wenn Ihnen später die Musik zusammen mit Ihrem Gesang zu laut oder zu leise ist, sollen Sie die Lautstärke an Ihrem Fernseher oder ihrer Stereoanlage verändern. Die Einstellungen am Mixer dieren nur dazu, die verschiedenen Tonquellen in ein richtiges Lautstärkeverhältnis zu bringen.Jetzt fehltnaturalich noch die Hintergrundmusik. Legen Sie davon die beiliegende Karaoke-DVD in ihren DVD-Spieler und wahren Sie mit den Pfeiltasten das Lied, das Sie bisher singen möchten. Sie konnen bei jedem Lied zwischen Karaokeversion (ohne Gesang) oder Vocalversion (mit Gesang) wahren, indem Sie mit den Pfeiltasten Ihres DVD-Spieler das entsprechende Feld im Menu markieren. Die Musik startet und auf Ihrem Fernseher wird der Text des Liedes eingebrendet. Damit Sie ihren Einsatz nicht verpassen, zeigt ein Farbverlauf in der Schrift, an welcher Stelle das Lied sich gerade befindet. Hat das Lied einen Instrumentalteil, so wird das ebenfalls mit einem Text und Farbverlauf angezeigt.

Zudem wird vor dem ersten Einsatz noch ein Einzahltakt „1234“ eingebrendet, der den Start erreichtern soll. Sie konnen während des Abspielens des aktuellen Liedes komfortabel zwischen Karaokeversion (ohne Gesang) und Vocalversion (mit Gesang) umschalten, indem Sie die Audiotaste Ihres DVD-Spielers drücken. In der Bedienungsanleitung Ihres DVD-Spielers sollen die Taste erklär sein. Normalerweise schaltet man bei DVD-Filmen die Audiosprache mit dieser Taste um. Die Vocalversionen der Lieder wurden zusammen mit professionellen Sängern erstellt und eignen sich sehr gut zum Üben. Noch ein Hinweis zum Ein-/ Ausschalter: Wenn das Gerät ausgeschaltet ist, werden intern die Ein- und Ausgänge auf der Rückseite verbunden. Dadurch ist das SilverCrest SKS 15 A1 in einer neutralen Funktion und Sie konnen ihren DVD-Spieler ganz normal verwenden, ohne die Kabel umstecken zu müssen.

Fehlersuche

• Man hört bzw die Hintergrundmusik, aber der Gesang kommt nicht über die Laufsprecher.

Schalten Sie das Gerät am Ein-Ausschalter ein. Prufen Sie die Einstellung der Mikrofonverstärkung für das entsprechende Mikrofon. Prufen Sie, ob der Schalter am entsprechenden Mikrofon auf „on“ steht.

Die Musik ist verzerrt.

Drehen Sie den Einsteller für die Musiklautstärke nach links.

Die Musik klingt gut, aber der Gesang ist verzerrt.

Drehen Sie den Einsteller für das entsprechende Mikrofon nach links.

• Es kommt ein lautes Pfeifgeräusch aus den Lautsprechern.

Es besteht eine Rückkopplung zwischen Mikrofon und Laufsprecher. Sie haben verschiedene möglichkeiten, dies zu verhindern. Drehen Sie sich mit dem Mikrofon in eine andere Richtung. Entfern den Sie sich mit dem Mikrofon von den Laufsprechem. Drehen Sie den/ die Einsteller für die Mikrofonverstärkung nach links.

Die Musik ist zu leise oder der Gesang ist zu leise.

Das Verhältnis zwischen Musik- und Gesangslautstärke{lssst sich mit dem Einsteller für die Musiklautstärke am SilverCrest SKS 15 A1 einstellen. Dreht man diesen Einsteller nach links oder rechts, wird nur die Musik leiser oder lauter, während der eigene Gesang in der Lautstärke nicht verändert wird.

• Auf Ihrlem Fernseher erscheint kein Bild und Sie horen auch keine ten.

Prufen Sieitte,ob Sie die richtigen SCART-Adapter am Fernseher und DVD-Spieler angeschlossen haben.Am Fernseher muss der SCART-Adapter (INPUT) verwendet werden und am DVD-Spieler muss der SCART-Adapter (OUTPUT) angeschlossen sein.

Technische Daten

Stromversorgung: Taiytech TYT71200010EU

(in UK Taiytech TYT71200010UK)

Primär: 100 - 240 V AC, 50/60 Hz, 0,2 A

Leistungsaufnahme im Betrieb: 1,5 W max

Leistungsaufnahme ausgeschaltet: 0,15 W

Sekundär: 12 100 mAV

Ca. Maße in cm: 17,1 x 11,5 x 4,3

Ca. Gewicht: 244 g

Mikrofone: Dynamische Mikrofone mit dreipoligem XLR Anschluss

Betriebstemperatur: 15 - 35 °C

36 Monate Garantie ab Kaufdatum

Bittelesen Sie vor Inbetriebnahme Ihres Produktes sorgfältig die beigeufige Dokumentation bzw. Onlinehilfe. Sollte es mal zu einem Problem kommt, welches auf diese Weise nicht gelöst werden kann, wenden Sie sichitte an unsere Hotline.

Für den Fall, dass eine Telefonische Lösung nicht möglich ist, wird durch unsere Hotline in Abhängigkeit der Fehlerursache ein weiterführender Service veranlasst. Diese umfasst die kostenlose Beseitigung vorhandener Herstellungs- und Materialfehler.

These Garantie gilt in Deutschland, Österreich und in der Schweiz.

Bitte beachten Sie, dass die Garantiezeit für Akkus 12 Monate beträgt. Verbrauchsmaterial wie Batterien und Leuchtmittel sind von der Garantie ausgeschlossen.

Ohre gesetzlichen Gewährleistungen gegenüber dem Verkäufer bestehen)):<|im_start|>assistant Verkauf bestehen, aber, gegen die Garantie und werden durch diese nicht eingeschränkt.

Hotline:

01805 04 33 11

0,14 €/Min. BT aus dem dt. Festnetz (Deutsche Telekom) / Mobilfunkhochstpreis 0,42€/Min.

0043 (0) 1-79576009

0041 (0) 44 - 511 8291

Bitte halten Sie ihre IAN-bzw. Seriennummer bereit

Hersteller:

TARGA GmbH

Postfach 22 44

D-59482 Soest

www.targa.de
