MANUALE UTENTE SKS 15 A1 SILVERCREST

Istruzioni per l'uso e

CH informationi di servizio *

Disposizioni di sicurezza 2

Informazioni generali 2

Condizioni operative 2

Alimentazione elettrica 3

Cavi 3

Riparazione e cura 4

Smaltimento degli appearecchi usati 4

Bambini 5

Utilizzo conforme alla destinazione d'uso 5

NotarelativaaconformitàCE. 5

In dotazione 6

Collegamento dell'apparecchio SilverCrest SKS 15 A1 6

Possibilità 1: collegare solo un teileisore. 8

Possibilità 2: collegare un teilevisore per l'immagne e l'impianto stereo per il suono 8

Collegamento dellettore DVD 8

Collegamento dei microfoni 9

Collegamento alla rete elettrica 9

Funzionamento 10

Ricerca errori 11

Dati tecnici 12

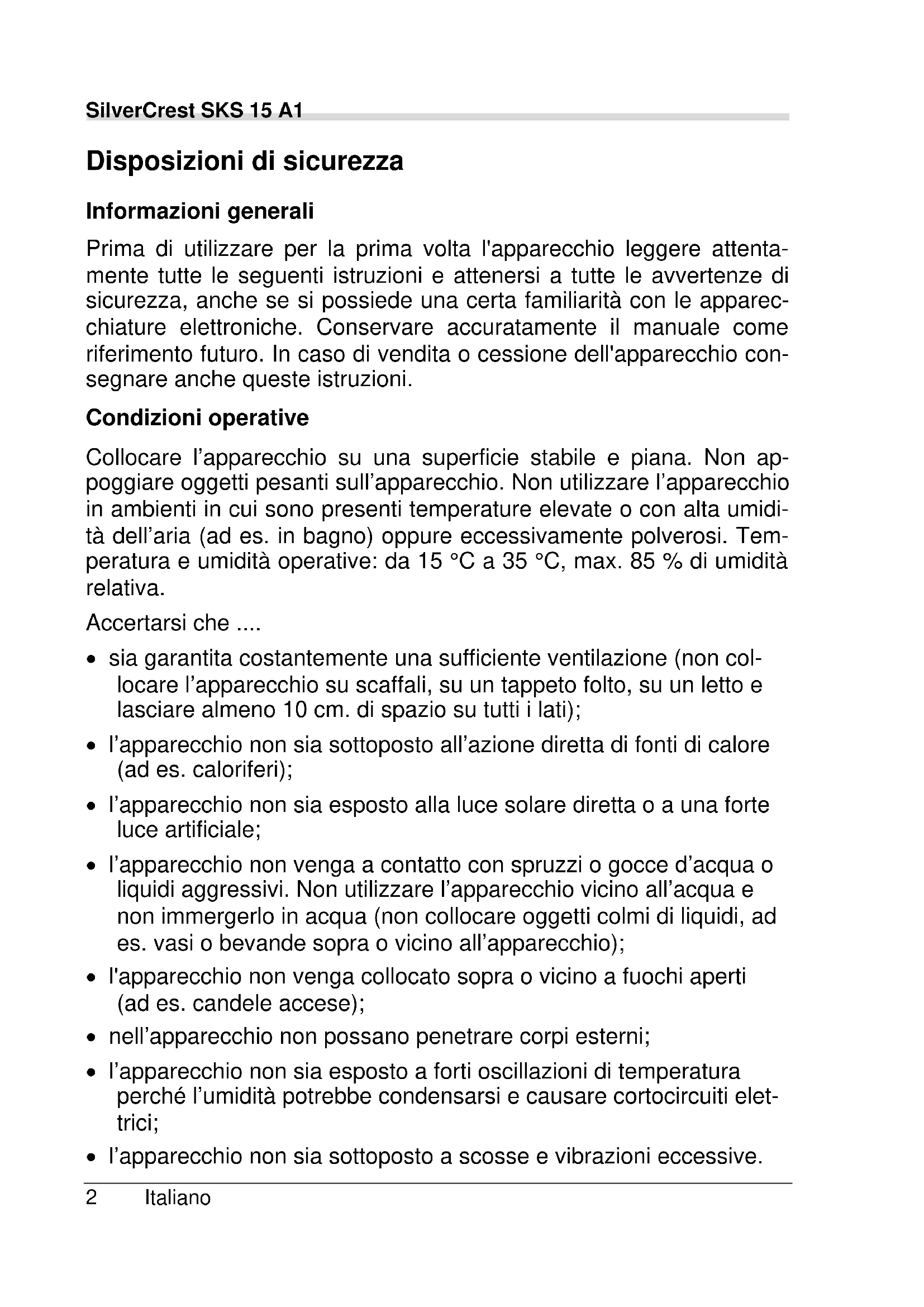

Disposizioni di sicurezza

Informazioni generali

Prima di utilizzato per la prima volta l'apparecchio leggere attendamente tutte le seguenti istruzioni e atteneri a tutte le avvertenze di sicurezza,anche se si possiede una certa familarità con le apparecchiature elettroniche.Conservare accuratamente il manuale come riferimento futuro. In caso di vendita o cessione dell'apparecchio segnare ancche queste istruzioni.

Condizioni operative

Collocare l'apparecchio su una superficie stabile e piana. Non appoggiare oggetti pesanti sull'apparecchio. Non utilizzato l'apparecchio in ambienti in cui sono presenti temperature elevate o con alta umidi-tà dell'aria (ad es. in bagno) oppureccessivamente polverosi. Temperatura e umidità operative: da 15^ a 35^ , max. 85 % di umidità relativiva.

Accertarsi che ....

• sia garantita costamente una sufficiente ventilazione (non collocate l'apparecchio su scaffali, su un tappeto folto, su un fatto e lasciare almeno 10 cm. di spazio su tutti i lati);
• l'apparecchio non sia sottoposto all'azione diretta di fonti di calore (ad es. caloriferi);
• l'apparecchio non sia esposto alla luce solare diretta o a una forte luce artificiale;
• l'apparecchio non venga a contatto con spruzzi o gobce d'acqua o liquidi aggressivi. Non utilizzato l'apparecchio vicino all'acqua e non immergerlo in acqua (non collocare oggetti colmi di liquidi, ad es. vasi o bevande sopra o vicino all'apparecchio);
• l'apparecchio non venga collocato sopra o vicino a fuochi aperti (ad es. candele accese);
• nell'apparecchio non possano penetrare corpi esterni;
• l'apparecchio non sia esposto a forti oscillazioni di temperatura perché l'umidità potrebbe condensarsi e causare cortocircuito elettrici;
• l'apparecchio non sia sopposto a scosse e vibrazioni eccessive.

Alimentazione elettrica

L'interruttore Power dell'apparecchio non lo scollega complemente alla rete elettrica. L'apparecchio assorbe corrente elettrica in modalità stand-by. Per scollegare complemente l'apparecchio alla rete elettrica estrarre la spina. Collocare l'apparecchio in modo tale che la presa elettrica sia sempre raggiungibile e che in caso di necessità sa possibile estrarre rapidamente la spina. Per escludere rischi d'incendio, scollegare l'apparecchio alla rete elettrica, estraendo la spina, in caso di non utilizzo prolongato, ad esempio per una vacanza. Prima di un temporale e/o di forti intemperie con pericolo di fulmini scollegare l'apparecchio alla rete elettrica. Utilizzato esclusivamente l'alimentatore in dotazione Taiytech TYT71200010EU (in UK Taiytech TYT71200010UK) per evitare surriscaldamento, deformazione del corso esterno, incendi, scosse elettriche, esplosioni e altri rischi. Non Collegare mai quello alimentatore a un altro apparecchio.

Cavi

Afferrare tutti i cavi sempreattraverso il connettore e non tirare il cavo stesso. Non afferrare mai il cavo elettrico con le mani bagnate perché questo potrebbe provocare un cortocircuito o una scossa elettrica. Non collocare l'apparecchio, mobili o altri oggetti pesanti sui cavi e non piegare i cavi, in particolare in corrispondenza del connettore e delle prese di collegamento. Non fare mai nodi in un cavo e non legarlo ad altri cavi. Collocare tutti i cavi in modo che non possano essere calpestati e che non costituiscano un intralcio. Un cavo elettrico danneggiato potrebbe causare un incendio o una scossa elettrica. Controllare di tanto in tanto lo stato del cavo elettrico. Non utilizzato adattatori o prolonghe non conformi alle norme di sicurezza e non eseguire modifiche ai cavi o all'alimentatore!

Riparazione e cura

Se l'apparecchio viene danneggiato, ad es. se l'alimentatore, il cavo elettrico o il corso esterno subiscono danni, se liquidi oppure oggetti esterni penetrano all'interno dell'apparecchio oppure se l'apparecchio viene esposto alla pioggia o all'umidità e non funziona correttamente oppure se è caduto, sono necessari lavori di riparazione. Se si dovessero sviluppare del fumo oppure rumori od odori insoliti, spegnere subito l'apparecchio ed estrarre la spina dalla presa. In questuti casi utilizzare nuovamente l'apparecchio solo dopo un controllo effettuato da un tecnico specializzato. Tutti i lavori di riparazione devono essere eseguiti da personale specializzato. Non aprire mai il corso esterno dell'apparecchio, dell'adattatore o degli accessori. Quando l'apparecchio è aperto sussiste il pericololo di morte in seguito a scossa elettrica. Ripulire l'apparecchio solo con un panno asciutto e pulito e mai con liquidi aggressivi. Non aprire il set per karaoke SilverCrest SKS 15 A1! Per le modifiche e le riparazioni rivolgersi esclusivamente a personale qualificato per l'esecuzione di servizi tecnici, di assistenza e manutenzione! Non cercare di aprire il corso esterno dell'apparecchio. In questo caso non verrà riconosciuto il diritto di garanzia.

Smaltimento degli appearecchi usati

• Il symbolo di un cestino dei rifiuti barrato su un prodotto indica che il prodotto stesso è sottomosto alla direttiva europea 2002/96/EC.

• Tutti gli appearecchi elettrici ed elettronici non piùutilizzati devono essere smaltiti, separatamente dai rifiuti domestici, presso apposti punti di raccolta previsti alla propria amministrazione comunale.
• Lo smaltimento corretto dell'apparecchio non più utilizzato evita danni all'ambiente e tutela la salute personale.
• L'amministrazione comunale, l'ufficio responsabile dello smaltimento rifiuti oppure il negotio nel quale è stato acquistato il prodotto forniscono ulteriori informazioni riguardanti lo smaltimento dell'apparecchio non più utilizzato.

Bambini

Gli apparecchi elettrici devono essere tenuti fuori della portata dei bambini. Non lasciare i bambini incustoditi a contatto con apparecchi elettrici. I bambini non sono sempre in grado di riconoscere i pericoli. Le piccole parti, se inghiottite, possono costituire un pericolo mortale. Tenere i fogli di cellophane degli imballaggi lontani alla portata dei bambini. Pericolo di soffocamento.

Utilizzo conforme alla destinazione d'uso

Questo apparecchio appariene al settore dell'elettronica di consumo. Si tratta di set per karaoke per il collegamento a unlettore DVD e al televisore.

È destinato all'uso privato e non può essere utilizzato per scopi commerciali o industriali. Inoltre l'apparecchio non deve essere utilizzato all'aperto e in zone geografiche con clima tropicale. É amesso esclusivamente l'utilizzo di cavi e apparentecchi esterni che corrispondano dal punto di vista techniciano, per la compatibilità elettromagnetica e la qualità di schermatura alle caratteristiche dell'apparecchio stesso. Per il collegamento di apparentecchi esterni assicurarsi che la lunghezza del cavo sia adeguata e che il connettore non sia sottomosto a una sollecitazione meccanica eccessiva.

Nota relativa alla conformità CE

Questo set per karaoke è stato controllato e autorizzato nel rispetto dei requisiti essenziali e delle relative disposizioni della direttiva EMC 2004/108/EC, della direttiva Bassa Tensione 2006/95/EC e della direttiva ERP 2009/125/EC. La dichiarazione di conformità EC è riportata alla fine del presente manuale. Non effettuare di propria iniziativa modifiche all'apparecchio oagli accessori. Il produttore non assume alcuna responsabilità per anni causati da modifiche effettuate dall'utente. Inoltre la modifica dell'apparecchio fa decadere i diritti di garanzia. Utilizzare esclusivamente gli accessori forniti dal produttore. Se si utilizza l'apparecchio al di fuori dei confini della Repubblica Federale di Germania, osservare le disposizioni e le leggi in vigore nel Paese in questione.

In dotazione

Set per karaoke SilverCrest SKS 15 A1
Alimentatore Taiytech TYT71200010EU
(in UK Taiytech TYT71200010UK)
2 microfoni SilverCrest SKS 15 A1
2 cavi per il collegamento di microfoni
2 cavi audio/video
1 adattatore SCART (input)
1 adattatore SCART (output)
1 DVD karaoke
1 manuale d'uso

Collegamento dell'apparecchio SilverCrest SKS 15 A1

Prima di tutto è consigliabile verificare dove si trovano le prese di collegamento e gli elementi di lavoro.

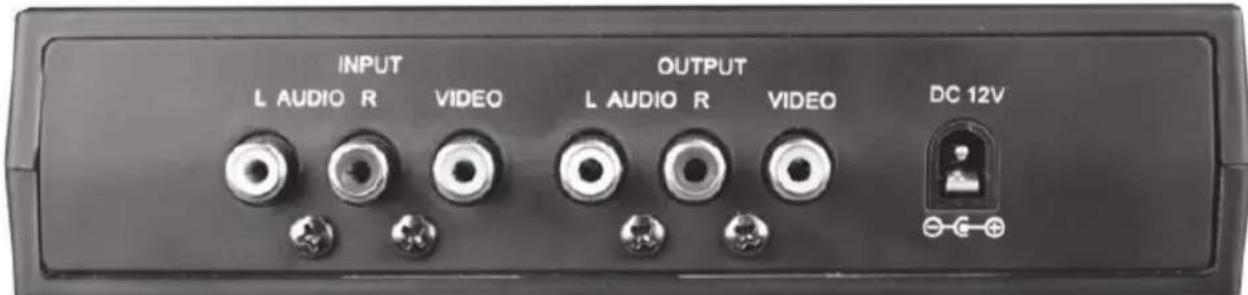

Ecco le prese sul retro del SilverCrest SKS 15 A1 da sinistra a destra:

• Gruppo di tre entrate RCA (input) (gialla per video, rossa per il canale audio destro e bianca per il canale audio sinistro).
• Gruppo di tre uscite RCA (output) (gialla per video, rossa per il canale audio destro e bianca per il canale audio sinistro).
• Collegamento alla rete elettrica

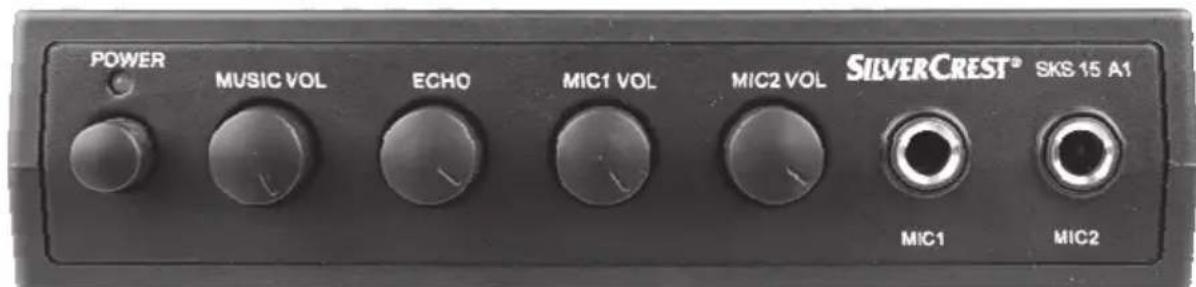

Ecco le prese e gli elementi di lavoro sul lato frontale del SilverCrest SKS 15 A1 da sinistra a destra:

LED di funzionamento sopra il pulsante on/off
- Manopola di regolazione del volume (MUSIC VOL)
- Manopola di regolazione per l'effetto eco (ECHO)
- Manopola di regolazione per l'amplificazione del microfono 1 (MIC1 VOL)
- Manopola di regolazione per l'amplificazione del microfono 2 (MIC2 VOL)
- Collegamento per il microfono 1 (MIC1)
- Collegamento per il microfono 2 (MIC2)

Per l'utilizzo del set per karaoke SilverCrest SKS 15 A1 è necessario unlettore DVD per la trasmissione del segnale. Per la riproduzione esistono due possibilità. É possibile utilizzato un televisione per la riproduzione delle immagini e dei suoni oppure utilizzato un televisione per la riproduzione delle immagini e un impianto stereo per la riproduzione dei suoni. La seconda possibilità offre naturalmente miglioriori risultati dal punto di vista della qualità del suono. Nel seguente capitolo sono presenti le istruzioni di collegamento per entrambi le possibilità.

Possibilità 1: collegare solo un teilevisore

Collegare uno dei cavi audio/video al gruppo di tre uscite RCA (output) dell'apparecchio SilverCrest SKS 15 A1. I connettori sono contrassegnati con colori diversi che corrispondono ai colori delle prese di entrata. Se il vosto tevisore dispone di un gruppo di tre prese adeguato per il segnale audio e video, è possible collegare in但这a posizione il cavo che è stato connesso in precedenza con l'uscita (output) del SilverCrest SKS 15 A1. Se il vosto tevisore, inceve, dispone solo di una presa SCART è necessario utilizzato l'adattatore SCART (INPUT) in dotazione. Anche per l'adattatore è necessario attenersi ai colori indicati.

Possibilità 2: collegare un teileisore per l'immagine e l'impianto stereo per il suono

In quello caso scollegare con cautela il cavo audio/video in modo che sia possibile in seguito connettere il cavo video giallo al teilevisore. Se il vostro teilevisore dispone di una presa RCA per il segnale video, è possibile inseire qui direttamente il connettore RCA giallo. Altrimenti procedere come per la possibilità 1 e utilizzato l'adattatore SCART (INPUT). Ora le due prese per il segnale audio (rossa e bianca) sono ancora libero. Collegare i cavi corrispondenti,,invece che all'adattatore, all'impianto stereo, servendosi di un'entrata adeguata (non Phono).

Collegamento dellettoreDVD

Collegare uno dei cavi audio/video al gruppo di tre entrate RCA (input). I connettori sono contrassegnati con colori diversi che corrispondono ai colori delle prese di entrata. Se il vostolettore DVD dispone di un gruppo adeguato di tre prese per segnale audio e video è possibile collegare direttamente qui il cavo. Se il vostolettore DVD,,invece,dispone solo di una presa SCART è necessario utilizzato l'adattatore SCART (OUTPUT) in dotazione. Anche per l'adattatore è necessario attenersi ai colori indicati.

Collegamento dei microfoni

Ora è possibile collegare uno o due microfoni. Inserire a questo scopo il connettore XLR del cavo corrispondente nel microfono. Si riconosce l'estremità adeguata del cavo alla forma che è adatta per l'inserimento nel microfono. L'altra estremità è dotata di un connettore jack che è possibile inserire nelle prese per i microfoni dell'apparecchio SilverCrest SKS 15 A1. è possible utilizzato le due prese indifferentemente. Tuttavia è necessario assicurarsi che a ogni presa sia assegnata una delle due manopole per la regolazione dell'amplificazione del microfono.

Collegamento alla rete elettrica

Ora collegare l'alimentatore prima al SilverCrest SKS 15 A1 e poi a una presa di corrente fácilmente raggiungibile. L'apparecchio è ora primo per l'utilizzo.

Funzionamento

È necessario regolare solo un paio di impostazioni e poi è possibile cominciare subito a cantare. Accendere il SilverCrest SKS 15 A1 con il pulsante on/off. Si illumina il LED di funzionamento arancione. Sistemare la manopola per la regolazione del volume in posizione media. Un clic segnala il positizonamento corretto. Se in seguito la musica vi sembrasse troppo alta o troppo bassa rispetto alla vostra voce, è possibile regolare nuovamente il volume mediante la stessa manopola. Ruotare la manopola verso destra dopo la taccac centrale per amplificare il segnale. In caso di sensibilità dell'amplificatore si sono verificare distorsioni del suono. Portare la manopola di regolazione per la lunghezza dell'eco completeness a sinistra. L'effetto eco viene casi disattivato. In seguito è possibile regolare la lunghezza dell'eco che si vuole aggungere alla voce ruotando la manopola verso destra. Regolando l'amplificazione del microfono si adegua il microfono alla propria voce. Cominciare ruotando la manopola completenessbero sinistra. Accendere l'amplificatore o il teilevisore, selezionale il volume desiderato e portare il microfono su "on". Cantare ora nel microfono ruotando contemporaneamente verso destra la manopola di regolazione del microfono finché sarete in grado di udire la vostra voce chiaramente eenza distorsioni. Cantare ad alta voce per adeguarsi al volume della musica. Se in seguito la musica vi sembrasse troppo alta o troppo Bassa per la vostra voce, è possibile modificare il volume sull'apparecchio televisiono o sull'impianto stereo. Le impostazioni del mixer servono solo a definire per le diverse fonti sonore un bilanciamento corretto. Ora manca ancora la musica di sottofondo. Inserire quindi nellettore il DVD Karaoke in dotazione e selezionale con i tasti freccia la canzone che si vuole cantare. Per agli canzone è possibile selezionale tra la versione karaoke (senza canto) o la versione vocale (con canto), contrassegnando con i tasti freccia dellettore DVD il campo corrispondente nel menu. La musica inizia e sul teilevisore si visualizza il testo della canzone. Il testo viene indicate con colori di diversa intensità per segnalarvi quando è il momento di iniziare a cantare. Anche le parti strumentali, eventualmente presenti nella canzone, sono contrassegnate con un testo e diverse gradazioni di colore.

Inoltre, si riconosce facilmente il momento in cui si deve iniziare a cantare perché è preceduto da una sequenza numerica "1234". Durante la riproduzione di una canzone è possibile passare comodamente alla versione karaoke (senza canto) alla versione vocale (con canto), premendo il tasto audio del vostrolettore DVD. Nelle instruzioni d'uso dellettore DVD dovrebbe essereindicato questo tasto che serve normalmente a cancellare la lingua dei film in formato DVD. La versione vocale delle canzoni è stata realizzata con cantanti professionisti ed è quindi molto adatta per esercitarsi. Ancora un'osservazione per il pulsante on/off: quando l'apparecchio è spento, le entrate e le uscite sul retro vengono collegate internamente. In quello modo SilverCrest SKS 15 A1 si trova in modalità neutra ed è possibile utilizzato illettore DVD senza spostare i cavi.

Ricerca errori

• É possibile ascoltare la musica di sottofoondo, ma il canto non viene trasmesso dagli altoparlanti.

Accendere l'apparecchio mediante il pulsante on/off. Verificare le impostazioni dell'amplificatore del microfono interessato. Verificare se il pulsante sul microfono si trova su "on".

Il suono musicale risulta distorto.

Ruotare la manopola di regolazione del volume della musica verso sinistra.

• La musica suona correttamente, ma il canto risulta distorto.

Ruotare la manopola di regolazione del microfono verso sinistra.

Gli altoparlanti emettono un sibilo acuto che

indica una retroazione tra microfono e altoparlanti. Ci sono diverse possibilità per evitare quello inconvenientmente. Ruotare il microfono in un'altra direzione. Allontanarsi con il microfono dagli altoparlanti. Ruotare la manopola di regolazione/le manopole di regolazione per l'amplificazione del microfono verso sinistra.

Il volume della musica o del canto è troppo basso.

È possibile regolare il rapporto tra volume della musica e del canto mediante la manopola di regolazione del volume musicale dell'apparecchio SilverCrest SKS 15 A1. Ruotando esta manopola verso sinistra o verso destra, si riduce o si aumento il volume della musica, quando il volume del canto non viene modificato.

• Sul televisore non compare alcuna imagine e non si avverte alcun suono.

Verificare se è stato collegato l'adattatore SCART corretto al teilevisore e allettore DVD. Per il teilevisore si deve utilizzato l'adattatore SCART (INPUT), nelle per illettore DVD si deve utilizzare l'adattatore SCART (OUTPUT).

Dati tecnici

Alimentazione elettrica: Alimentatore Taiytech TYT71200010EU (in UK Taiytech TYT71200010UK)

Primaria: 100 - 240 V AC, 50/60 Hz, 0,2 A

Potenza assorbita in funzionamento: 1,5 W max

Potenza assorbita in stato di spegnimento: 0,15 W

Secondaria: 12 100 mA V

Dimensione approssimativaincm: 17,1x11,5x4,3

Microfono: Microfono dinamico con connessione tripolare XLR

Temperatura operativa: 15 - 35 °C

36 mesi di garanzia alla data di acquireto

La preghiamo di consultare attendamente la documentazione inclusa nella confezione o la documentazione online prima diMETTERE in funzione il Suo prodotto. Se malgradono questo dovesse riscontrare un problema irrisolvibile, La preghiamo di contattare la nostra Assistenza clienti.

Nel caso in cui un aiuto Telefonico non fosse possibile, in base alla causa dell'erreore, la nostra Assistenza clienti provvedera ad avviare un servizio aggiuntivo, che comprende l'eliminazione gratuite di eventuali difetti dovuti a vizi del materiale o di produzione.

Questa garanzia è valida per l'Italia / Svizzera / Malta.

Faccia attenzione che il periodo di garanzia delle batterie è di 12 mesi. Materiali di consumo come batterie e lampade sono escludi alla garanzia.

Le garanzie legali nei confronti del rivenditore sussistono assieme alla presente garanzia, e non saranno limitate da esta.

Assistenza clienti:

IT 02-69682859

CH 044-5118291

MT 800-62175

La preghiamo di tener pronto il suo numero di seri!

Produxtore:

TARGA GmbH

Postfach 22 44

D-59482 Soest

www.targa.de

CE
