MANUALE UTENTE SKES 2 A1 SILVERCREST

Istruzioni per l'uso

CH

SET KARAOKÉ

Mode d'emploi

KARAOKE SET

Prima di leggere aprire la pagina con le immagini e prendere confi denza con le diverse funzioni dell'apparecchio.

GB

IT/CH Istruzioni per l'uso Pagina 33

GB

Operating

instructions

Page

49

Inhaltsverzeichnis

Einführung 2

Informazioni sul presente manuale di istruzioni 34

Diritto d'autore 34

Uso conforme 34

Avvertenze 35

Sicurezza 36

Pericolo collegato alla tensione elettrica 36

Avvertenze di sicurezza di base 36

Elementi di commando 38

Installazione e collegamento 39

Disimballaggio 39

Volume della fornitura e ispezione per eventuali danni da trasporto 39

Smaltimento della confezione 40

Requisiti del luogo di installmente 40

Collegamento audio / video 40

Collegamento eletrico 41

Comandi e funzionamento 42

Accensione e spegnimento 42

Messa in funzione 42

Pulizia 43

Pulizia dell'alloggiamento. 43

Eliminazione dei guasti 44

Cause ed eliminazione dei guasti 44

Conservazione/Smaltimento 45

Conservazione 45

Smaltimento dell'apparecchio 45

Appendice 45

Indicazioni sulla dichiarazione di conformità 45

Dati tecnici 46

Garanzia 47

Assistenza 47

Importatore 47

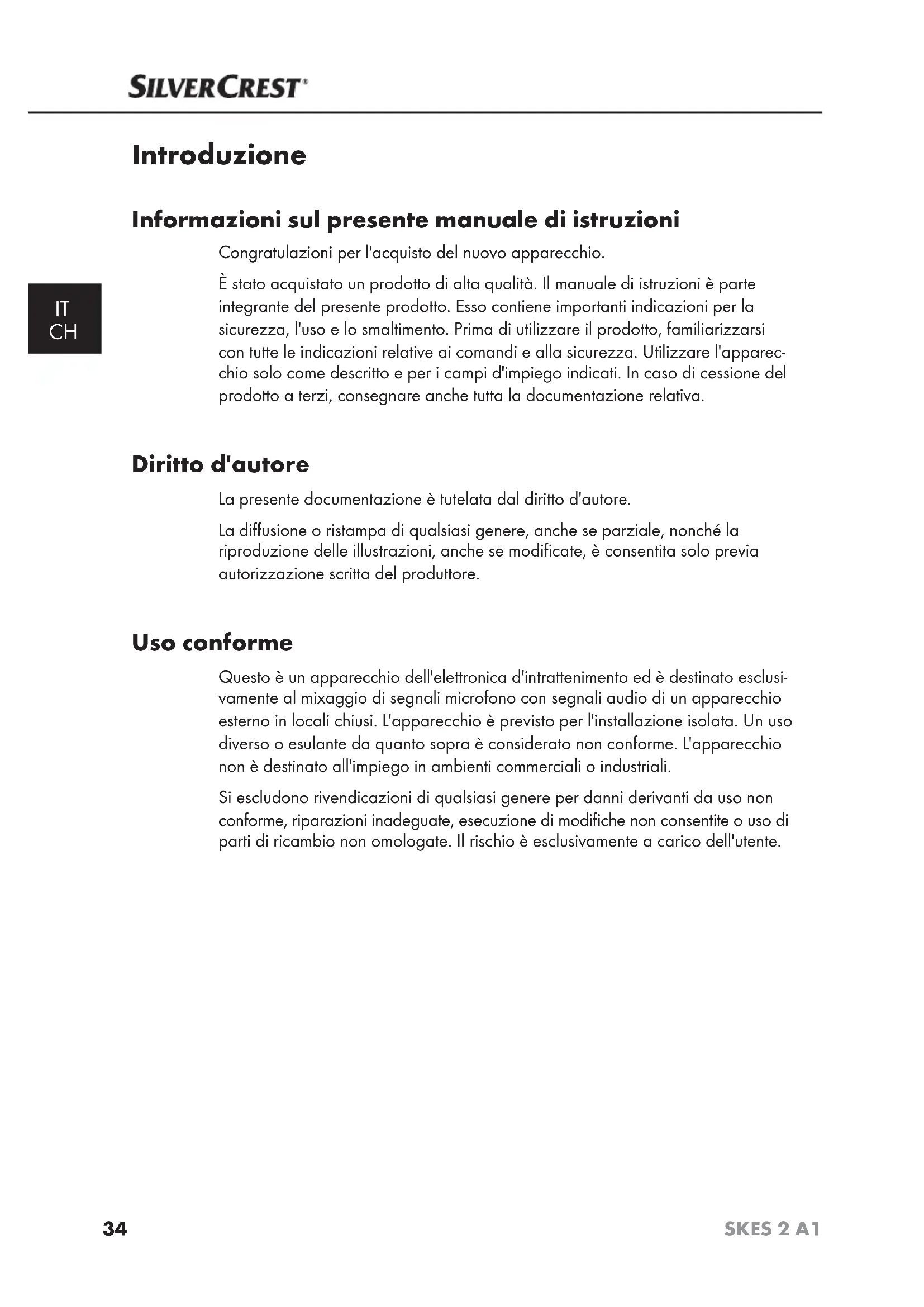

Introduzione

Informazioni sul presente manuale di istruzioni

Congratulations per l'acquisto del nuovo apparecchio.

È stato acquisato un prodotto di alta qualità. Il manuale di istruzioni è parte integrante del presente prodotto. Esso contiene importantiindicazioni per la sicurezza, l'uso e lo smaltimento. Prima diutilizzare il prodotto, familiarizzarsi con tutte leindicazioni relative ai comandi e alla sicurezza. Utilizzare l'apparecchio solo come descritto e per i campi d'impiego indicati. In caso di cessione del prodotto a terzi, consegnareanche tutta la documentazione relativa.

Diritto d'autore

La presente documentazione è tutelata dal diritto d'autore.

La diffusione o ristampa di qualsi gener, anche se parziale, nonché la riproduzione delle illustrazioni, anche se modificate, è consentita solo previa autorizzazione scritta del produttore.

Uso conforme

Questo è un apparecchio dell'elettronica d'intrattenimento ed è destinato esclusivamente al mixaggio di segnali microfono con segnali audio di un apparecchio esterno in locali chiusi. L'apparechio è previsto per l'installazione isolata. Un uso diverso o esulante da quando sopra è considerato non conforme. L'apparechio non è destinato all'impiego in ambienti commerciali o industriali.

Si escludono rivendicazioni di qualsi gener per danni derivanti da uso non conforme, riparazioni inadeguate, execuzione di modifiche non consentite o uso di parti di ricambio non omologate. Il rischio è esclusivamente a carico dell'utente.

Avvertenze

Nel presente manuale di istruzioni vengono utilizzate le seguenti avertenze:

PERICOLO

Un'avvertenza contrassegnata da quello livllo di pericolò indica una situazione pericolosa.

Qualora non si eviti tale situazione pericolosa,essa può dare luogo a decesso o a gravi lesioni.

• Seguire le avventenze contenate in quello elenco per evitare il pericolo di morte o gravi lesioni personali.

△VVERTZZA

Un avventimento appartenente a quello livllo di pericolo indica una situazione potenzialmente pericolosa.

Qualora sa impossibile evitare tale situazione pericolosa,essa può dare luogo a lesioni.

• Seguire le istruzioni contenate in questa avvertenza per evitare lesioni personali.

ATTENZIONE

Un'avventenza contrassegnata da questo livello di pericolo indica la possibilità di riportare danni materiali.

Qualora sa impossibile evitare tale situazione pericolosa,essa può dare luogo a danni materiali.

Seguire leindicazioni di questa avertenza per evitare danni materiali.

AVVERTENZA

• Unanota contrassegna ulteriori informazioni volte a facilitare l'uso dell'apparecchio.

Sicurezza

In questo capitolo sono riportate importantiindicazioni di sicurezza per l'uso dell'apparecchio.

Questo apparecchio corrisponde alle disposizioni di sicurezza prescritte.

L'uso non conforme può comportare danni a persona e a cose.

Pericolo collegato alla tensione elettrica

PERICOLO

Pericolo di morte a causa di scossa elettrica!
In caso di contatto con linee o elementi sotto tensione sussiste il pericolo di morte!

Rispettare le seguenti indicazioni di sicurezza per evitare rischi collegati alla presenza di tensione elettrica:

Non utilizzato l'apparecchio se l'adattatore di rete o il cavo di rete presentano danni.
L'adattatore di rete e il cavo di allacciamento adesso fissato non possono venire riparati. In caso di guasto, occorre sostituire l'intero adattatore di rete con uno equivalente.
Non apriere assolutamente l'alloggiamento dell'apparecchio. In caso di contatto con i collegamenti tanto tensione e modifica della struttura elettrica e meccanica sussiste il pericolo di scossa elettrica.

Avverenze di sicurezza di base

Per l'uso sicuro dell'apparecchio, rispettore le seguenti avventenze di sicurezza:

• Controllare l'apparecchio prima dell'uso per rilevare eventuali danni visibili. Non mettere in funzione un apparecchio danneggiato o caduto.
  In caso di danni al cavo o ai collegamenti, fare eseguire le riparazioni a personale specializzato autorizzato o al servizio clienti.
  ■ Questo apparecchio più essere utilizzato dai bambini a partire dall'ètà di 8 anni e da persone con capacité fisiche, sensoriali o mentali ridotte ovvero privé di esperienze e/o conoscenze in merito qualora siano sorvegliati o siano stati adeguatamente istruiti sull'uso sicuro dell'apparecchio e ne abbiano compreso i relativi rischi. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione a cura dell'utente non devono essere eseguiti dai bambini se non sorvegliati.
  ■ Fare eseguire le riparazioni solo da aziende specializzate o dall'assistenza ai clienti. Le riparazioni effettuate in modo inadaguato possono causare gravi pericoli per l'utente. Inoltre la garanzia decade.

La riparazione dell'apparecchio in periodo di garanzia può essere luogo solo tramite l'assistenza ai clienti autorizzata dal produttore; in caso contrario, in presenza di successivi danni, la garanzia non sare ritenuta valida.

I componenti guasti devono essere sostituiti esclusivamente da pezzi di ricambio originali. Solo con questi pezzi di ricambio è garantita la conformità ai requisiti di sicurezza.

Proteggere l'apparecchio da spruzzi e gocce d'acqua. Non immershere mai l'apparecchio in acqua, non collocarlo nelle vicinanze dell'acqua e non collocare recipienti pieni di liquidi (ad es. vasi) sopra o accanto all'apparecchio.

Non collocare alcun oggetto sull'apparecchio.

Non azionare l'apparecchio nelle vicinanze di fiamme libere (ad es. candele). Non collocare candele accese sull'apparecchio.

Non esporre l'apparecchio al sole.

Utilizzato l'apparecchio solo con l'adattatore di rete fornito.

Per evitare un danno per surriscaldamento, non coprine l'adattatore di rete.

Il tasto POWER dell'apparecchio non lo disconnette completeness della rete elettrica. Inoltre l'adattatore di rete, fintantoché si trovava nella presa elettrica (modalità di standby), assorbe corrente. Per scollegare completeness l'apparecchio alla rete elettrica, è necessario staccare l'adattatore di rete sulla presa.

Staccare sempre dalla presa tirando l'adattatore di rete, mai il cavo.

■ Affinché si possa staccare disponibile l'adattatore di rete in caso di emergenza, la presa di corrente utilizzata deve essere sempre disponibile raggiungibile.

In caso di guasti e in presenza di temporali, disconnettere sempre l'adattatore di rete dalla presa.

PERICOLO! I materiali d'imballaggio non sono un giocattolo. Tenere tutti i materiali d'imballaggio fuori alla portata dei bambini. Pericolo di soffocamento!

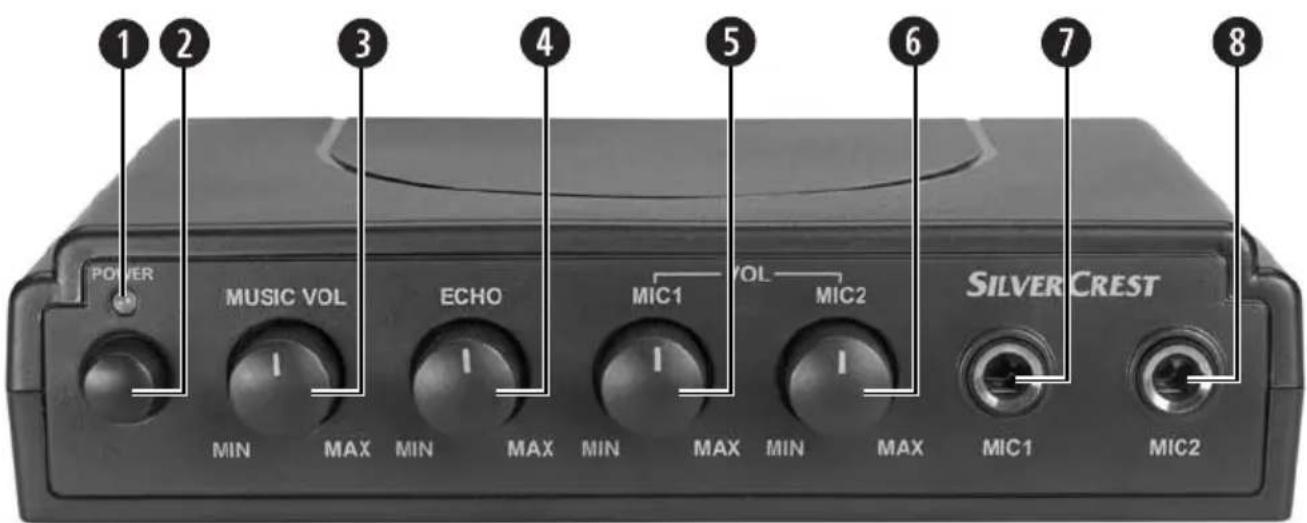

Elementi di lavoro

(illustrazioni vedere pagina apribile)

LED di funzionamento
Tasto POWER
3 Regolatore del volume per i segnali audio collegati agli ingressi INPUT (9 10 (MUSIC VOL)
Regolatore dell'intensità per l'effetto eco (ECHO)
Regolatore del volume per il segnale microfono collegato all'ingresso MIC1 (7)
Regolatore del volume per il segnale microfono collegato all'ingresso MIC2 (8
7/8 ingressi per il collegamento dei microfoni in dotazione (MIC1/MIC2)

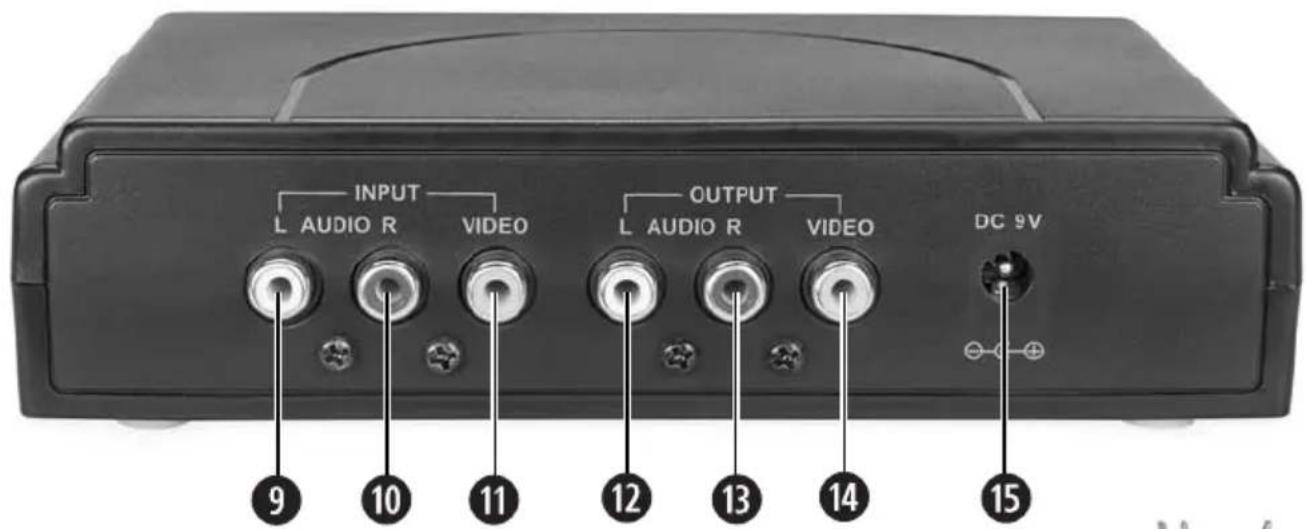

9 Ingresso audio canale sinistro per la musica di accompagnamento
10 Ingresso audio canale destro per la musica di accompagnamento
11 Ingresso video
12 Uscita audio canale sinistro per musica di accompagnamento con segnali microfono
Uscita audio canale destro per musica di accompagnamento con segnali microfono
Uscita video
15 Collegamento per la tensione di alimentazioneattraverso l'adattatore di rete fornito in dotazione

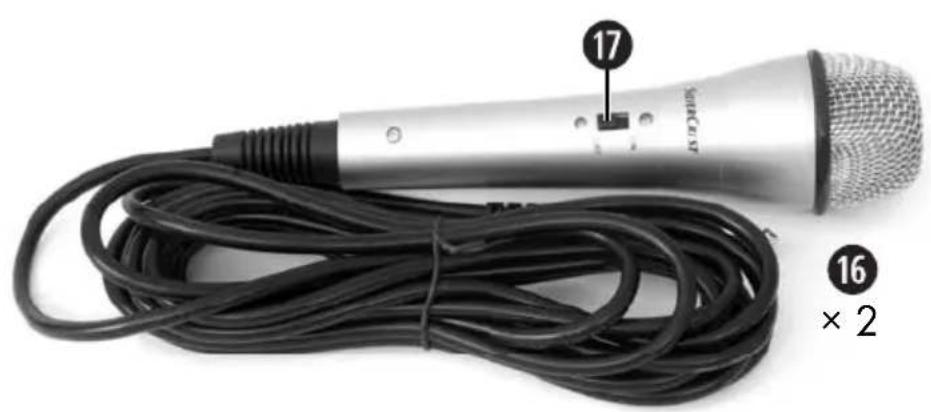

16 Microfono dinamicx 2
17 Interruptatore on/off per segnale microfono

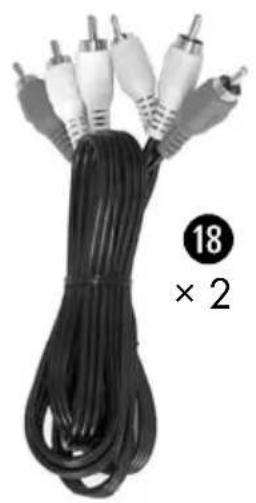

18 Cavo di collegamento audio / video × 2

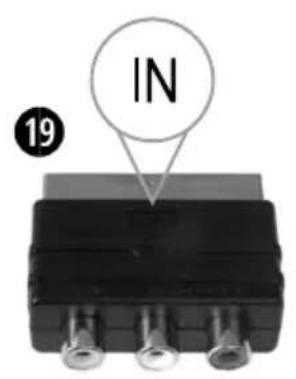

19 SCART/adattatore Cinch "IN"

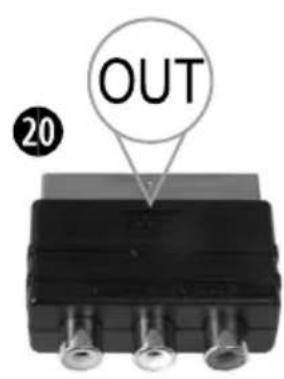

20 SCART/adattatore Cinch "OUT"

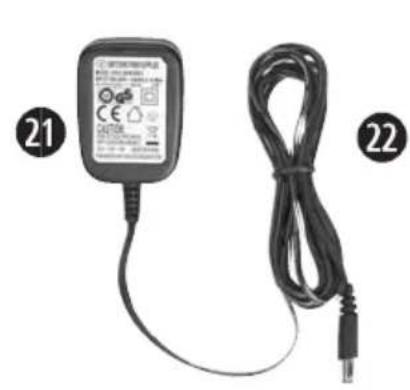

21 Adattatore di rete
DVD karaoke

Installazione e collegamento

PERICOLO

Durante la messa in funzione dell'apparecchio posso novicarci danni personali e materiali!

Rispettare leindicazioni relative ai requisiti del luogo di installment, nonché alla connessione elettrica dell'apparecchio, per evitare lesioni personali e danni materiali.

IT CH

Disimballaggio

Rimuovere dal cartone tutte le parti dell'apparecchio e il manuale di istruzioni.
Rimuovere completeness il materiale di imballaggio.

Volume della fornitura e ispezione per eventuali danni da trasporto

(vedere pagina interna)

La fornitura standard dell'apparecchio comprende i seguenti componenti:

• Mixer karaoke SKES 2 A1
  Adattatore di rete HS03-0900100EU
  Adattatore SCART / Cinch "IN"
  Adattatore SCART / Cinch "OUT"
• 2× microfondo dingmico
• 2x cavo di collegamento audio / video
  DVD kargaoke
• Istruzioni per l'uso

AVVERTENZA

Controllare se la fornitura e integra e se presenta danni visibili.
In caso di fornitura incomplete o in presenza di dati da trasporto o da imballaggio insufficiente, rivolgersi alla hotline di assistenza (v. il capitolo Assistenza).

Smaltimento della confezione

L'imballaggio protege l'apparecchio dai danni da trasporto. I materiali di imballaggio sono stati selezionati in relazione alla loro ecocompatibilità e alle caratteristiche di smaltimento e pertanto sono riciclabili.

Il ricolco dell'imballaggio consente di risparmiare materie prime e riduce la generatione di rifiuti. Smaltire il materiale di imballaggio inutilizzato in conformità alle norme vigenti localmente.

AVVERTENZA

• Durante il periodo di validità della garanzia, se possibile, conservare l'imballaggio originale per poter imballare adeguatamente l'apparecchio in caso di intervento in garanzia.

Requisiti del luogo di installmente

Per l'uso sicuro e privo di guasti dell'apparecchio, il luogo di installmente deve adempiere ai seguenti requisiti:

Per l'installazione collocate l'apparecchio su una superficie solida, pian a orizzontale.
■ Non azionare l'apparecchio in un ambiente surriscaldato, molto umido o bagnato o nelle vicinanze di materiale inflammabile.
Utilizzare l'apparecchio solo in ambienti che consentono una sufficiente ventilazione.
Le superfici dei mobili potrebbero contentere sostanze in grado di deteriorare i piedini di gomma dell'apparecchio, ammorbidendoli. Collocare eventualmente un tappetino sotto i piedini di gomma dell'apparecchio.

Collegamento audio / video

AVVERTENZA

L'apparecchio cui si sono in unico o due microfoni.
Nell'allacciamento degli appearecchi supplementari (lettore di DVD, tevisore, ecc.) osservare ancche le relative istruzioni per l'uso.

Collegare il segnale audio della sorgente da cui proviene la musica di accompagnamento (per es. unlettore di DVD)attraverso uno dei cavi di collegamento audio / video in dotazione alle prese AUDIO INPUT (L = canale sinistro ⑨ R = canale destro ⑩ Se la sorgente da cui proviene la musica di accompagnamento offre solo un'uscita SCART, si cuiutilizzare l'adattatore SCART/Cinch "OUT" 20Drientarsi in base ai colori dei collegamenti di adattatore e cavo.

Collegare il segnale video della sorgente della musica di accompagnamento alla presa VIDEO INPUT ①. Il segnale video serve a segnalare il testo del brano che si intende cantare.

Collegare la presa VIDEO OUTPUT all'ingresso video di un tevisore atraverso il quale il o la cantante cui leggere il testo.

Collegare le prese AUDIO OUTPUT dell'apparecchio (L = canale sinistro, R = canale destro o con un ingresso audio del tevisore o con uno speciale impianto amplificatore (impianto stereofonico, PA o altro). L'utilizzo di un impianto amplificatore fornirà sicuramente un suono di gran lunga migliorie. Se il tevisore offre solo un ingresso SCART, si può utilizzato l'adattatore SCART / Cinch "IN" Orientarsi in base ai colori dei collegamenti di adattatore e cavo.

Collegare i microfoni forniti in dotazione16agli ingressi MIC1 MIC2 8. I loro segnali si trovano sull'uscita audio sinistra e destra (13).B

Collegamento elettrico

■ Prima del collegamento dell'apparecchio alla rete elettrica, controllare i dati di connessione (tensione e frequenza) sulla targhetta dell'adattatore di rete 2. aragonandoli a quelli della rete elettrica. Questi dati devono corrispondere, per evitare di arrecare danni all'apparecchio.

■ Assicurarsi che il cavo di rete dell'adattatore di rete21 non presenti danni e non yenga collocato su superfici bollenti e/o acuminate.

■ Inserire la spina del cavo di rete nella presa DC 9V15 che si trova sul retro dell'apparecchio. Assicurarsi che il cavo di rete non venga teso o piegato.

Non fare pendere il cavo di rete sugli angoli (effetto di inciampo).

Non appoggiare l'apparecchio, pezzi di mobilio o altri oggetti sui cavi. Non piegare i cavi, non fare mai dei nodi con i cavi e non legare mai i cavi l'uno all'altro. Non avvolgere mai strettamente i cavi attorno a oggetti, altrimenti i conduttori presenti al loro interno potrebbero rompersi e causare problemi di funzionamento.

Comandi e funzionamento

In questo capitolo sono riportate indicazioni importanti relative ai comandi e al funzionamento dell'apparecchio.

Accensione e spegnimento

Dopo lil collegamento dell'apparecchio all'alimentazione elettrica premere per accenderlo il tasto POWER 2n quello momento si accende il LED di funzionamento 1 che si trova sopra il tasto. Per spegnere l'apparecchio, premere nuovamente il tasto . Ora il LED si spegne. Per ragioni legate alla tutela dell'ambiente e alla sicurezza, quando non si usa l'apparecchio staccare I'adattatore di rete 2 dalla presa.

Se l'apparecchio non riceve alcun segnale microfono per due ore, passa automaticamente alla modalità di stand-by. Se il segnale microfono arrivava durante la scadenza di tale periodo, l'apparecchio non si riaccende. Per riaccenderlo occorre premere due volte il tasto POWER 2.

Nella modalità di stand-by non viene emesso il segnale audio della sorgente di musica di accompagnamento.

Se l'apparecchio è spento, il segnale audio della sorgente di musica di accompagnamento viene inoltrata invariata all'apparecchio collegato all'uscita.

Messa in funzione

Portare il regolatore del volume per la musica di accompagnamento MUSIC VOL. 3 posizione centrale - avvertirete il punto in cui scatta in posizione.

Accendere il teilevisore e all'occurrezza altri apparecchi collegati a scopo di amplificazione e impostare su tali apparecchi dapprima un volume complessivo moderato.

Ruotare i regolatori del microfono MIC1 e MIC2 onché il regolatore ECHO complemente in senso antiario.

Inserire il DVD karaoke22 fornito in dotazione e avviare la riproduzione.

Portare gli interrupttori on/off per il segnale microfono 17 dei microfoni utilizzati nella posizione ON e iniziare a cantare. Nel contempo ruotare il relativo regolatore del microfono 5/0 le 6amente verso destra finché si ha raggiunto un rapporto di volume tra musica di accompagnamento e canto soddisfacente. Per modificare quello rapporto si cui anche utilizzato il regolatore del volume per la musica di accompagnamento MUSIC VOL. 3 rotare quello regolatore in senso orario per augmentare il volume della musica di accompagnamento. Per ridurre il volume, ruotarlo in senso antiorario.

Impostare il volume complessivo desiderato sul tevisore o sull'amplificatore.
Se lo si desidera, si può ruotare ora il regolatore ECHO in senso orario per integrare nel canto un effetto di eco.
Alcuni televisori con tecnica digitale emettono il segnale acustico con ritardo confondendo il cantante. Se ciò si verifica, si può utilizzato un alte televisore o trasmettere il segnale audioattraverso un impianto stereofonico.

Pulizia

PERICOLO

Pericolo di morte a causa di scossa elettrica!

• Prima di cominciare con la pulizia, staccare sempre l'adattatore di rete21 dalla presa.

ATTENZIONE

Danneggiamento dell'apparecchio!

Per evitarne l'irreparabile danneggiamento, assicurarsi che durante la pulizia non penetri umidità nell'apparecchio.
Non utilizzato detergenti corrosivi, abrasivi o contenti solventi. Essi possono danneggiare le superfici dell'apparecchio.

Pulizia dell'alloggiamento

■ Pulire le superfici dell'apparecchio solo con un panno morbido e asciutto. In caso di sporco ostinato, utilizzato un panno leggermente inumidito con un detergente delicato.

Eliminazione dei guasti

In questo capitolo sono riportate importanti informazioni per l'indicazione ed eliminazione dei guasti. Rispettare leindicazioni per evitare pericoli e dannegiamenti.

Cause ed eliminazione dei guasti

La segunte tabella è di ausilio nella localizzazione ed eliminazione dei guasti minori:

Guasto Possibile causa Rimedio
Non si sente alcun suono.	L'adattatore di rete 21 non è inserto.	Inserire l'adattatore di rete 21 nella presa di corrente.
	La presa di rete non fornisce alcuna tension.	Controllare i fusibili.
	I regolatori del volume sono impostati sul minimo.	Aumentare il volume.
	Altri apparetti coinvolti sono spenti o il loro regolatore del volume è impostato sul minimo.	Accendere tutti gli apparetti coinvolti e controllare il loro regolatore del volume.
	L'apparetchio non si è spento nonostante la scadenza delle 2 ore di non utilizzato.	Premere due volte il tasto POWER 2 per riaccenderlo.
Si sente solo la musica del karaoke ma non il canto.	I regolatori del volume MIC1 5 e / o MIC2 6 trovano completamente a sinistra.	Ruotare i regolatori in senso orario.
	L'interruttore sul microfono 7 è in posizione OFF.	Portare l'interruttore 7 nella posizione ON.
Nessuna imagine/ nessun suonoattraverso il teilevisore quando si utilizes gli adattatori SCART / Cinch.	I due adattatori sono stati scambiati.	Sul teilevisore si deve utilizzato l'adattatore SCART con la scritta "IN" 19, sulla sorgente del karaoke quello con la scritta "OUT" 20
Emissione di suono e/o imagine ridarata.	Nel caso di alcuni televisori si verificano ritardi nell'elaborazione del segnale. Non si tratta di un guasto del kit per karaoke.	Utilizzare un altro teilevisore o trasmettre il segnale audio attraverso un impianto stero-fonico.

AVVERTENZA

Se non si riesce a risolverre il problema con le istruzioni precedentamente riportate, rivolgersi al servizio di assistenza ai clienti.

Conservazione/Smaltimento

Conservazione

Se non si utilizes l'apparecchio per un periodo di tempo prolongato, disconneterlo alla rete elettrica, e conservarlo in un luogo pulito e asciutto, al riparo dall'irradiazione solare diretta.

Smaltimento dell'apparecchio

Non smaltire per alcun motivo l'apparecchio assieme ai normali rifiuti domestici. Questo prodotto è soggetto alla Direttiva europea 2012/19/EU RAEE (Rifiuti da Apparecchiature Elettriche ed Elettroniche).

Smaltire l'apparecchio attraverso un'azienda di smaltimento autorizzata o attraverso l'ente di smaltimento comunale. Rispettare le norme attualmente in vigore. In caso di dubbi mettersi in contatto con l'ente di smaltimento competente.

Appendice

Indicazioni sulla dichiarazione di conformità

Questo appearecchio è conforme ai requisiti fondamentali e alle altre norme rilevanti della Direttiva europea per la compatibilità elettromagnetica 2004/108/EC, la Direttiva bassa tensione 2006/95/EC, la Direttiva ecodesign 2009/125/EC (Regolamento 1275/2008 Appendice II, n. 1) nonché la Direttiva sulla restrizione dell'uso di determinate sostanze pericolose 2011/65/EU.

La dichiarazione di conformità originale e completinga è a disposizione presso l'importatore.

Dati tecnici

Adattatore di rete HS03-0900100EU
Fabbricante	Zhongshan Xiao Lan Hui Yang Electric Appliance Factory
Tensione di ingresso 100 - 240 V	~ 50 / 60 Hz
Assorbimento di corrente max. 0,1 A
Tensione di uscita 9 V	= =
Corrente di uscita 100 mA
Classe di protezione	II/□
Temperatura di esercizio +15 - +40 °C
Umidità (nessuna condensa) 5 - 75 %

Mixer per karaoke
Tensione di esercizio 9 V	---
Assorbimento di corrente 100 mA
Sensibilità d'ingresso	1 V (ingresso audio R / L) 10 mV (per agli ingresso microfono)
Tensione di uscita 2 V
Temperatura di esercizio +15 - +40 °C
Umidità (nessuna condensa) 5 - 75 %
Dimensioni (L x P x A) ca. 17 x 11,5 x 4,2 cm
Peso ca. 230 g

Garanzia

Questo appearecchio è garantito per 3 anni a partire alla data di acquisso. L'apparecchio è stato prodotto con cura e debitamente collaudato prima della consegna.

Conservare lo scontrino come prova d'acquisto. Nei casi contemplati dalla garanzia, mettersi in communicatesione Telefonica con il centro assistenza più vicino. Solo in quello modo è possibile garantire una spedizione gratuite della merce.

AVVERTENZA

La prestazione della garanzia vale solo per difetti del materiale o di fabbricazione, ma non per i dati da trasporto, a parti soggette a usura o a parti fragili, come ad es. interruptori o accumulatori.

Il prodotto è destinato esclusivamente all'uso domestico e non a quello commerciale. La garanzia decade in caso di impiego improprio o manomissione, uso della forza e interventi non eseguiti alla nostra filiale di assistenza autorizzata.

Questa garanzia non costituisce alcun limite ai diritti legali del consumatore. Il periodo di garanzia noniene prolongato da interventi in garanzia. Ciò valeanche per le parti sostituite e riparate.

I danni e difetti eventualmente presenti già all'atto dell'acquisto devono essere segnalati immediatamente dopo il disimballaggio, e comunque entro due giorni alla data di acquisto.

Le riparazioni eseguite dopo la scadenza della garanzia sono a pagamento.

Assistenza

IT Assistenza Italia

Tel.: [phone]

E-Mail: [e-mail]

IAN 114092

CH Assistance Svizzera

Tel.: [phone] (0,08 CHF/Min., telefonia mobile max. 0,40 CHF/Min.)

E-Mail: [e-mail]

IAN 114092

Raggiungibilità della hotline: dal lunedi al venerdi, dalle 8.00 alle 20.00 (CET)

Importatore

Versione delle informazioni - Last Information Update:

07/2015-Ident.-No.:SKES2A1-052015-2
