Expedition XP150 - Table de mixage SAMSON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Table de mixage amplifiée portable
Marque	Samson
Modèle	Expedition XP150
Puissance totale	150 W (2 × 75 W sous 8 Ω)
Réponse en fréquence	40 Hz - 20 kHz
Nombre de voies d'entrée	5 (3 voies Micro/Ligne + 1 voie stéréo ligne)
Connecteurs d'entrée	3 × XLR combo, 2 × Jack 6,35 mm stéréo, 1 × Jack 3,5 mm stéréo
Sorties enceintes	2 × Jack 6,35 mm
Alimentation fantôme	+15 Vcc fixe
Égalisation par voie	HF : 10 kHz ±15 dB, LF : 100 Hz ±15 dB
Processeur d'effets	Reverb numérique intégrée avec touche par voie
Filtre Speech/Music	Oui (accentue médiums ou extrêmes)
Alimentation	100 - 240 V ~ 50/60 Hz, 180 W
Dimensions (L × l × h)	395 × 218 × 354 mm
Poids	10,8 kg
Matériau du boîtier	ABS haute résistance
Haut-parleurs	Woofer 152 mm, Tweeter 25 mm avec trompe 60° × 90°
Type d'amplification	Classe D
Stockage et transport	Système Slide and Lock, mélangeur extractible, compartiment pour accessoires
Nettoyage	Chiffon sec, ne pas utiliser de liquides
Consignes de sécurité	Ne pas ouvrir, débrancher en cas d'orage, utiliser uniquement des pièces identiques

FOIRE AUX QUESTIONS - Expedition XP150 SAMSON

Comment connecter les enceintes au mélangeur XP150 ?

Utilisez les câbles d'enceintes fournis. Branchez la sortie LEFT SPEAKER OUT à l'enceinte gauche et RIGHT SPEAKER OUT à l'enceinte droite. Assurez-vous que l'impédance totale ne descend pas en dessous de 4 Ω par canal.

Comment ajouter de la réverbération à une voix ?

Appuyez sur la touche REVERB de la voie concernée (voies 1 à 3). Utilisez le bouton REVERB général pour régler le niveau de réverbération. Une LED verte confirme l'activation.

À quoi sert le bouton Speech/Music ?

Ce bouton modifie la réponse en fréquence globale. En position SPEECH, les médiums sont accentués pour la voix. En position MUSIC, les basses et aiguës sont renforcées pour un son plus ample.

Comment transporter la XP150 facilement ?

Le système Slide and Lock permet d'emboîter les deux enceintes face à face et de les verrouiller. Le mélangeur se range dans une enceinte et les câbles dans le compartiment prévu.

Puis-je utiliser des micros à condensateur avec la XP150 ?

Oui, la XP150 dispose d'une alimentation fantôme fixe de +15 V sur les entrées XLR. Activez-la via le commutateur dédié.

Quelle est l'impédance minimale des enceintes ?

L'impédance totale par canal ne doit pas être inférieure à 4 Ω. Ne branchez pas d'autres enceintes que celles fournies pour éviter une surcharge.

Comment régler l'égalisation sur chaque voie ?

Utilisez les boutons HF (10 kHz) et LF (100 Hz) pour corriger les aiguës et les basses. La position centrale donne une réponse plate. Ajustez selon le rendu sonore.

Que faire si le témoin Power/Peak reste allumé en rouge ?

Cela indique que l'amplificateur approche de l'écrêtage. Baissez le MASTER ou les volumes des voies jusqu'à ce que la LED ne s'allume que brièvement sur les passages forts.

Comment nettoyer la XP150 ?

Utilisez un chiffon sec. N'exposez pas l'appareil à des projections liquides et ne placez aucun objet contenant du liquide dessus.

Où trouver des pièces de rechange ou faire réparer l'appareil ?

Contactez le service après-vente Samson au 1-800-3SAMSON. Un numéro de retour (RMA) est nécessaire avant toute réparation. Utilisez les emballages d'origine pour l'expédition.

MODE D'EMPLOI Expedition XP150 SAMSON

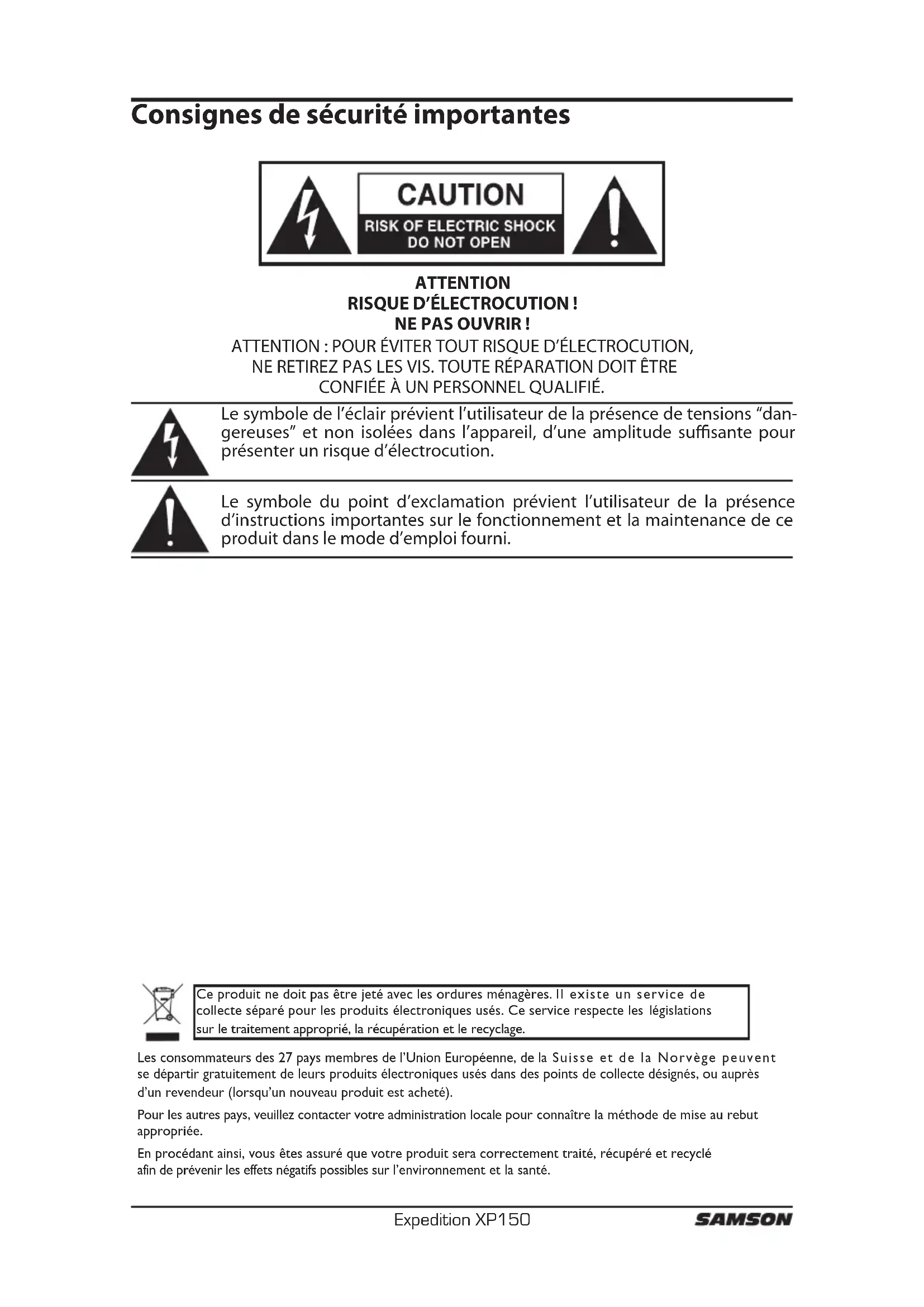

Consignes de sécurité importantes

ATTENTION RISQUE D'ÉLECTROCUTION! NE PAS OUVRIR!

ATTENTION:POUR EVITER TOUT RISQUE D'LECTROCUTION, NE RETIREZ PAS LES VIS.Toute REPARATION DOIT ETRE CONFIEE A UN PERSONNEL QUALIFIÉ.

Le symbole de l'éclair prévient l'utilisateur de la présence de tensions "dangereuses" et non isolées dans l'appareil, d'une amplitude suffisante pour désenter un risque d'électrocution.

Le symbole du point d'exclamation prévient l'utilisateur de la présence d'instructions importantes sur le fonctionnement et la maintenance de ce produit dans le mode d'emploi fourni.

Ce produit ne doit pas etre jetet avec les ordures menagères. Il existe un service de collecte séparé pour les produits électroniques usés. Ce service respecte les législations sur le traitement approprié, la récapération et le recyclage.

Les consommateurs des 27 pays membres de l'Union Européenne, de la Suisse et de la Norvège peuvent se déspartir notamment de leurs produits électroniques usés dans des points de collecte désignés, ou auprès d'un revendeur (lorsqu'un nouveau produit est acheté).

Pour les autres pays, veuillez contacter votre administration locale pour connaître la méthode de mise au rebut appropriée.

En procedant ainsi, vous étés assure que votre produit sera correctement traité, récapéré et recyclé afin de prévenir les effets négatifs possibles sur l'environnement et la santé.

Consignes de sécurité importantes

1. Veuillez lore toutes les instructions.
2. Conservez ces instructions.
3. Respectez les mises en garde.
4. Suivez les instructions.
5. L'appareil ne doit pas etre exposé aux projections liquides. Ne placeaucun objet contenant un liquide sur l'appareil (vase, verre, etc.).
6. Nettoyez avec un tissu sec.
7. Veillez à ne pas obstruer les fentes de ventilation. Installez l'appareil selon les instructions du fabricant.
8. N'installez pas pres d'une source de chaleur (radiateurs, etc.), ou de tout équipement générant de la chaleur (amplificateurs de puissance).
9. Utilisez uniquement les fixations et accessoires spécifiés par le fabricant.
10. Déconnectez l'appareil du secteur en présence d'orage ou lors de périodes de non-utilisation prolongées.
11. Ne retirez pas la terre du cordon secteur ou de la@ prise murale. Les fiches canadiennes avec polarisation (avec une lame plus large) ne doivent pas etre modifiées. Si vous prisemurale ne correspond pas au modele fourni, consultez votre electricien.
12. Protégez le cordon secteur contre tous les dommages possibles (pincement, tension, torsion, etc.). Veillez à ce que le cordon secteur soit libre, en particulier à sa sortie du boîtier.
13. Utilisez uniquement le support, le pied, ou la table spécifiés par le fabricant, ou vendus avec l'appareil. Lorsque vous utilisez un chariot, procédez avec vigilance lorsque vous

vous déplacez pour éviter toute blessure aux personnes et tout dommage aux équipements.

1. Consultez un service de réparation qualifié pour tout dysfonctionnement (dommage sur le cordon secteur, baisse de performances, exposition à la pluie, projection liquide dans l'appareil, introduction d'un objet dans le boitier, etc.).
2. INTERRUPEUR MARCHE/ARRET : les produits équipés d'un interrupteur marche/arrêt ne GARANTISSENT PAS une isolation totale entre l'appareil et le secteur.
   16.ISOLATION DU SECTEUR:La fiche secteur doit rester accessible a tout moment.Dans le cas d'une installation en Rack ou d'une installation ne permettant pas I'acces à la fiche secteur, un interrupteur multipolaire avec ouverture/fermeture par contacts (espaces d'au moins 3mm sur chaque element de l'alimentation secteur (toutes les phases,neutre et terre) doit etre incorpore au cablage du Rack ou du batiment.
3. APPAREILS ÉQUIPÉS D'UN FUSIBLE ACCESSIBLE PAR L'EXTÉRIEUR: Remplacez le fusible uniquement par un autre exactement identique.
4. ÉQUIPEMENTS MULTI-TENSION: Selon le pays d'utilisation, cet apparéil nécessite un cordon secteur avec des fiches adaptées au format local et aux normes locales. Connec- tez cet apparéil uniquement à une source secteur correspondant à la description située en face arrière. Pour réduire les risques d'incendie et d'électrocution, confiez toutes les réparations à un personnel qualifié.

Table des matieres

Introduction. 21

Généralités. 22

Mise en œuvre de la XP150 23

Mise en œuvre de la XP150 24

Configuration du XP150 pour le transport. 27

XP150 - Organisation du mélangeur 28

XP150-Connexions. 30

XP150 - Plan de cablage 31

Caracteristiques techniques. 32

Synoptique 33

Introduction

Merci d'avoir besoin le système de sonorisation portable XP150 Samson! La sonorisation XP150 est équipée d'un mélangeur compact à 5 voies avec une puissance interne de 150 Watts et de deux enceintes 2-voies. Cette configuration est ideale pour un grand nombre d'applications de sonorisation de petite taille ou de taille moyenne. La sonorisation XP150 se transporte facilement grâce à sa légèrete et à son système unique de rangement "Slide and Lock".

Le mélangeur à 5 voies peut être séparé des enceintes pour le poser à plat sur une table. Il vous offre 3 entrées pour la connexion de vos micros, plus une voie pour la connexion d'un signal stéreo issu d'un lecteur de MP3 ou autre. Le processeur d'effets numérique intégré vous permet d'ajouter de la réverbération à une voix ou à instrument. La sonorisation délivre un niveau sonore élevé, avec une puissance totale de 150 Watts fournie par la section de sortie légère et configurée en Classe D. La sonorisation XP150 utilise deux enceintes à 2-voies équipées de Woofers de 152mm et de Tweeters de 25mm . Pour permettre une diffusion sonore plus large, les enceintes de la XP150 peuvent être montées sur des pieds d'enceintes conventionnels, grâce aux embases intégrées. La XP150 est en plastique ABS très résistant. Elle est taillée pour les abus de la route tout en restant légère.

Dans ces pages, vous trouvez une description détaillée des fonctions de la sonorisation XP150, des instructions de configuration et d'utilisation pas-à-pas et les caractéristiques techniques. Vous trouvez également une carte de garantie — prenez le temps de la replir et de nous la renvoyer pour bénéficier de notre assistance technique. Nous vous ferons également parvenir des informations sur les nouveaux produits Samson.

Avec un entretien adapté et une ventilation suffisante, la sonorisation XP150 vous donnera satisfaction pendant de très nombreuses années. Prenez le temps de notes le numero de série et la date d'achat ci-dessous pour toute referencia ultérieure.

Nombre de série :

Date d'achat:

Si vous devez faire réparer cet apparéil, vous devez tout d'abord obtenir un numéro de retard auprès de nos services. Sans ce numéro, l' apparéil ne sera pas accepté. Appelez Samson au : 1-800-3SAMSON (1-800-372-6766) pour obtaining ce numéro. Utilisez les emballages d'origine pour le retard.

Généralités

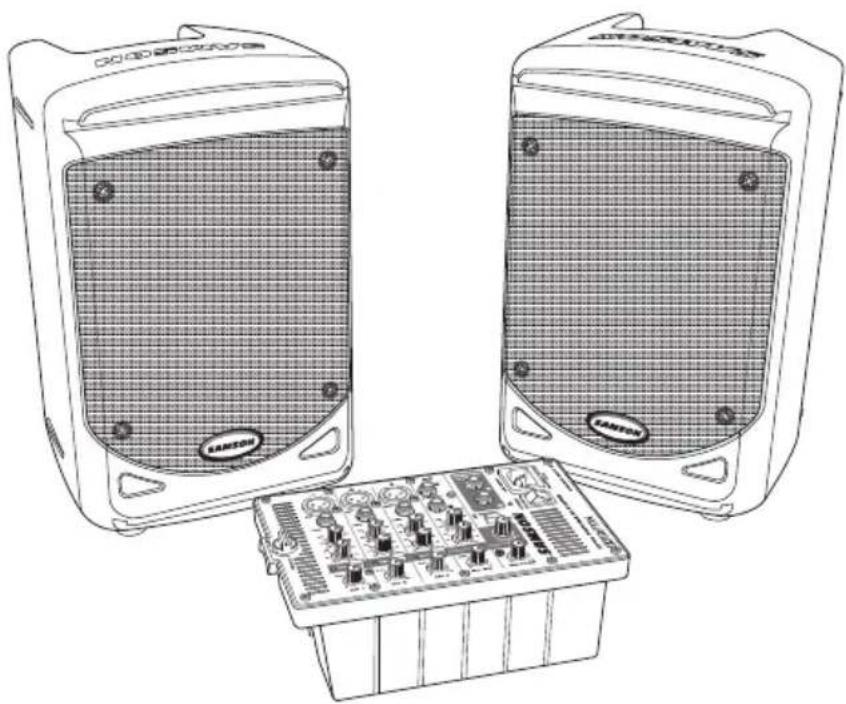

La XP150 est un système de sonorisation compact avec deux enceintes 2 voies, un mélangeur intégré et un amplificateur de puissance de 150 Watts.
- La XP150 se transporte très facilement. Son poids léger et sa conception pratique vous permettent de tout emporter avec vous. Le mélangeur loge dans l'une des enceintes. La deuxième enceinte dispose d'un compartment de rangement des cables d'enceintes, des micros, et autres accessoires.
- Les enceintes à évets à 2-voies sont équipées d'un Woofer de 152mm et d'un Tweeter de 25mm couplé à une trompe spéciale avec une diffusion de 60× 90 degrés. Le son est propre et clair.
L'amplificateur de puissance interne léger de 2 x 75 Watts, configuré en Classe D, produit un son stéreo clair et puissant.

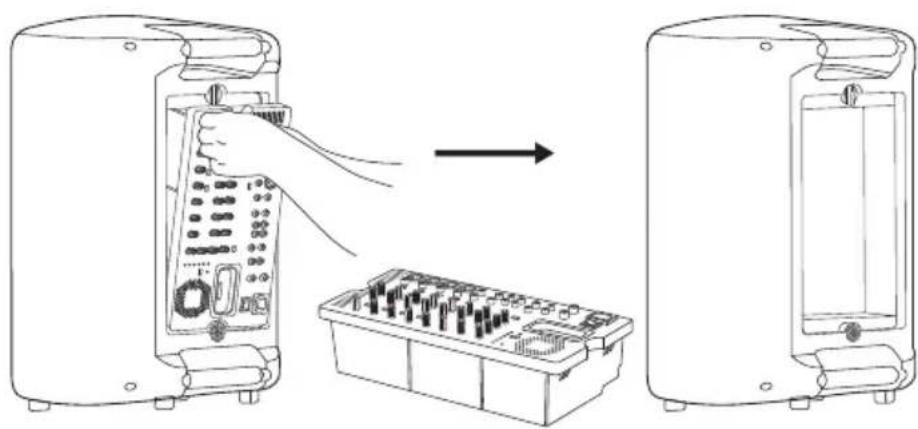

Le mélangeur du système XP150 peut être extrait de l'enceinte pour être utilisé sur une table et le pied repliable vous permet d'obtenir un angle de travail comfortable.
Le mélangeur dispose de trois entrées Micro/Ligne pour la connexion de vos micros ou signaux à niveau ligne, plus une entrée stéreo pour la connexion de vos signaux ligne (claviers, boîtes à rythmes, lecteurs de MP3/CD, etc.). Vous pouvez activer l'alimentation fantôme si vous utilisez des micros à condensateur.
- Chaque voie de mixage comporte un réglage grave/aigu pour la correction en fréquence de vos signaux d'entrée.
Pour obtenir des voix soyeuses, vous pouze utiliser le processeur d'effets numériques interne et ajouter de la réverbération sur les micros.

1. Déballez tous les composants et conservez les emballages dans le cas (improbable) d'une réparation.

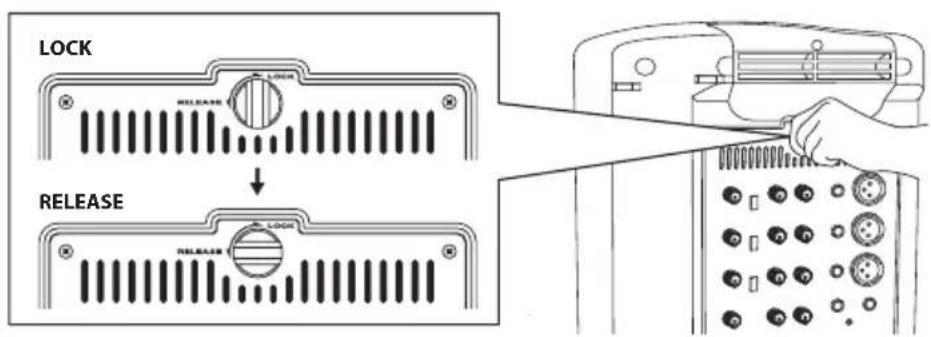

2. Sortez le mélangeur en tournant le bouton quart de tour sur RELEASE.
3. Tenez le mélangeur avec soin, lorsque vous le retirez de l'enceinte.

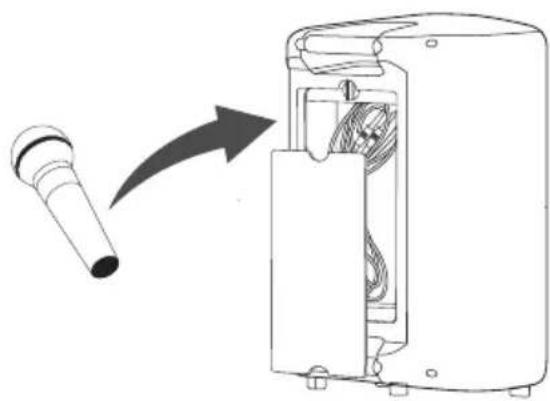

1. Sortez le couvercle du compartment des accessoires en tournant le bouton quart de tour vers la position RELEASE et retirez les cables d'enceintes fournis.

1. Replacez le panneau des accessoires en alignant le bas du panneau dans les crans, en vous assurant que le bouton quart de tour est sur la position RELEASE, puis fermez le panneau et tournez le bouton quart de tour sur la positon LOCK.

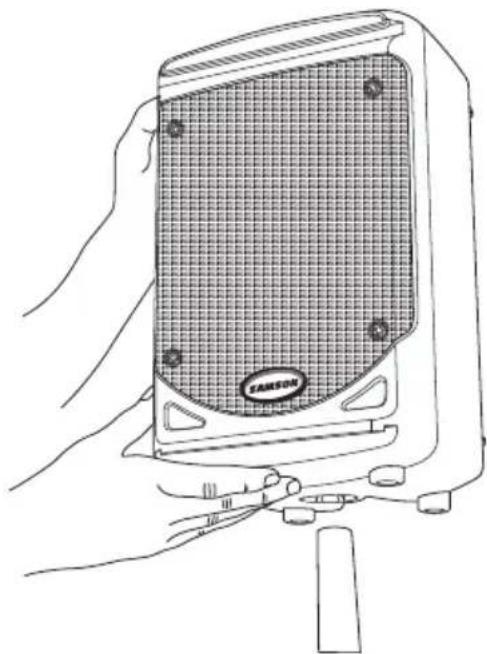

Mise en œuvre de la XP150

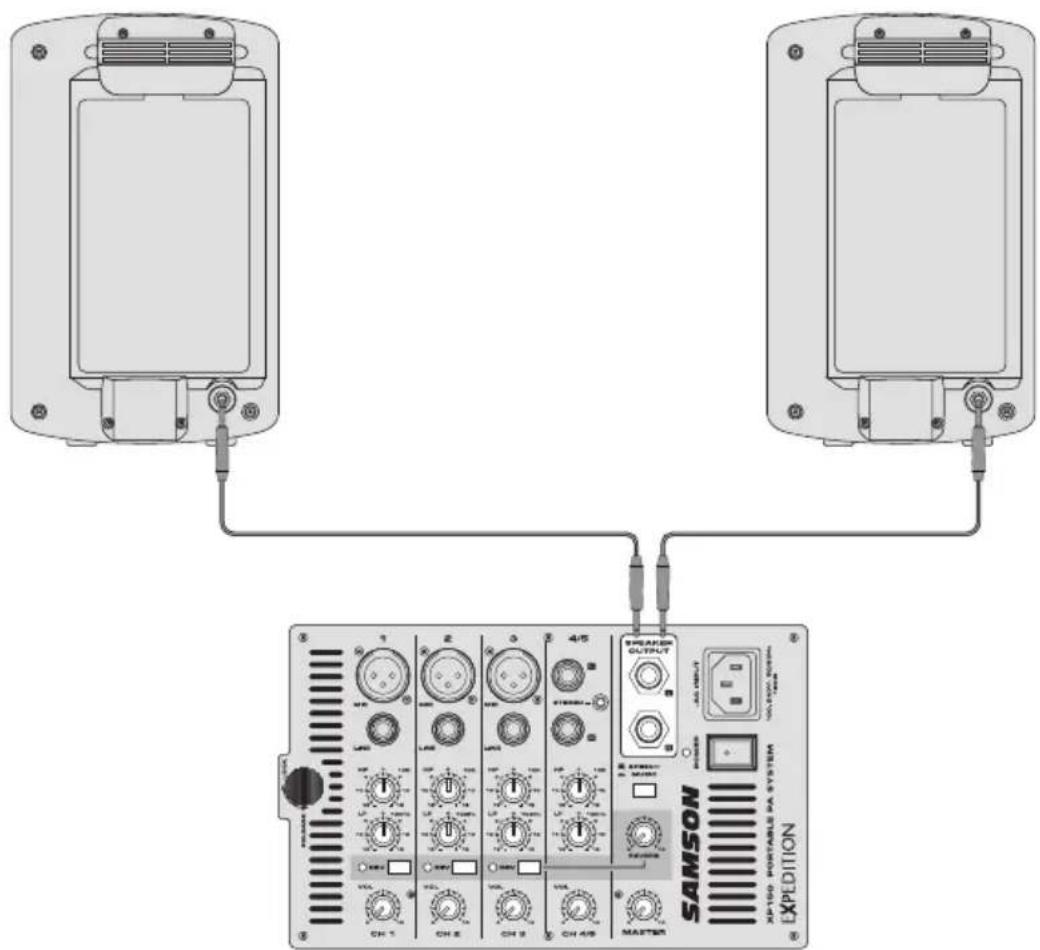

1. Placez les enceintes sur le sol ou sur des pieds.

2. À l'aide de l'un des cables d'enceintes fournis, reliez la sortie gauche LEFT SPEAKER OUT au connecteur d'entrée de l'enceinte gauche. Ensuite, reliez l'autre cable

d'enceinte fourni, entre la sortie droite RIGHT SPEAKER OUT au connecteur d'entrée de l'enceinte droite.

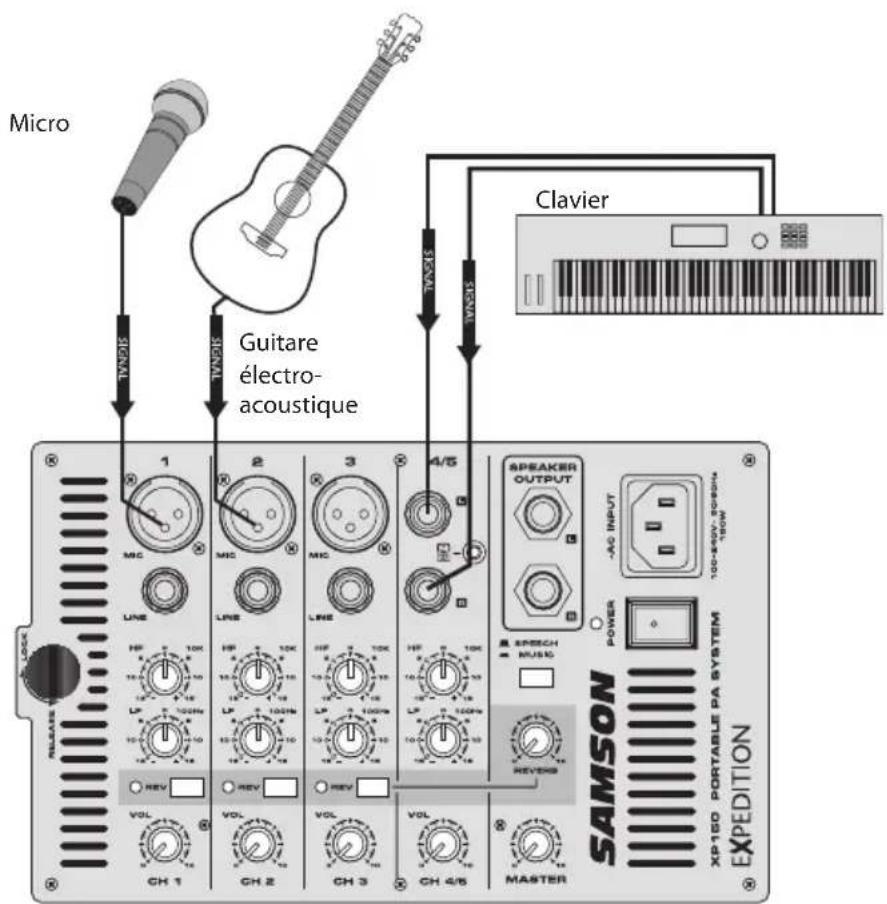

XP150 — Mise en œuvre rapide

1. Placez l'interrupteur secteur Power du système XP150 sur OFF.
2. Si les enceintes ne sont pas connectées, faites-le selon les indications des pages précédentes.
3. Reglez tous les VOLUMES de voies (VOL) et le MASTER au minimum sur "0".
4. Reliez le cordon secteur entre l'embase secteur du mélangeur du XP150 et à une prise secteur.
5. Reliez les micros avec des cordons XLR standards, les instruments avec des cordons guitare en Jacks 6,35 mm, et votre lecteur de MP3 avec un cable en mini-Jacks 3,5 mm. Utilisez les entrées qui convennent sur le mélangeur.

1. Placez sous tension tous les équipements connectés au XP150, PUIS placez le XP150 sous tension avec l'interrupteur POWER (position ON).
2. Reglez le MASTER sur "5".

XP150 — Mise en œuvre rapide

1. Tout en parlant dans le micro, montez progressivement le bouton VOL de la voie 1 jusqu'à obtenir le niveau sonore souhaité. Faites-en de même sur toutes les voies utilisées.

2. Si le témoin POWER/PEAK reste allumé, baissez le bouton MASTER jusqu'à ce que le témoin ne s'allume que sur les passages les plus forts.

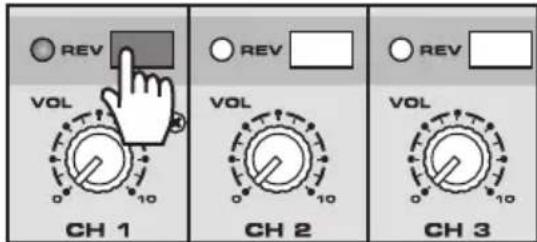

3. Pour donner de la profondeur au mixage ou pour adoucir la voix, appliquez de la réverbération aux voies 1-3 : appuyez sur la touche REV des voies à traiter.

1. Montez progressivement le bouton REVERB jusqu'à obtenir le son souhaité.

1. Pour modifier la réponse en fréquence du signal de la voie, réglez les boutons LF (fréquences basses) et HF (fréquences aigués). Si le signal est confus, réduisez le réglage LF. Si le signal audio est terne, montez le bouton HF. Il n'y a pas de règle absolue dans l'égalisation d'un son. Écoutez le résultat final dans la salle et corriguez en conséquence.

Configuration du XP150 pour le transport

Vous pouvez aisément transporter votre sonorisation XP150 à l'aide de sa fonction "Glisser/Verrouiller". La fonction "Glisser/Verrouiller" des enceintes vous permet d'associer les enceintes pour faciliter leur transport. Procedez comme suit.

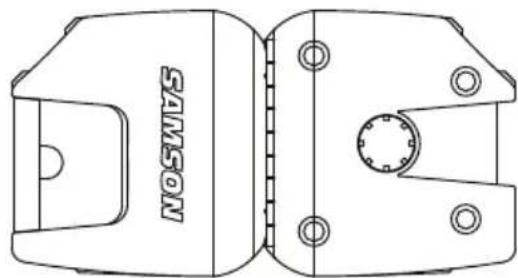

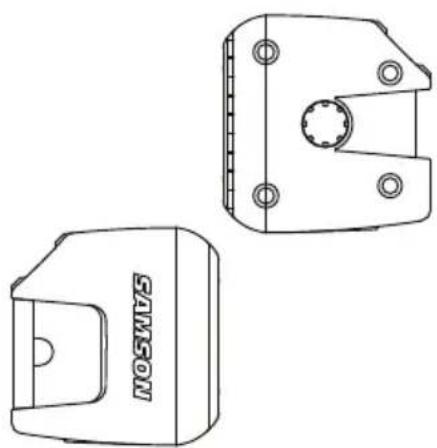

1. Placez une enceinte au sol sur son cote.

1. Tenez la deuxieme enceinte au-dessus de la première, alignez parallèlement les guides de la fonction "Glisser/Verrouiller".

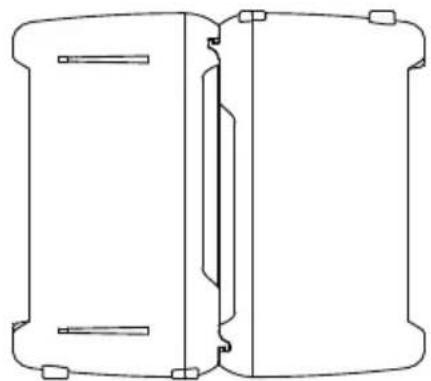

Les enceintes doivent etre face-à-face, comme indiqué ci-dessus.

1. Faites glisser l'enceinte supérieure sur l'enceinte au sol en conservant le parallelisme.

1. Les enceintes sont en place lorsque vous entendez un cig.

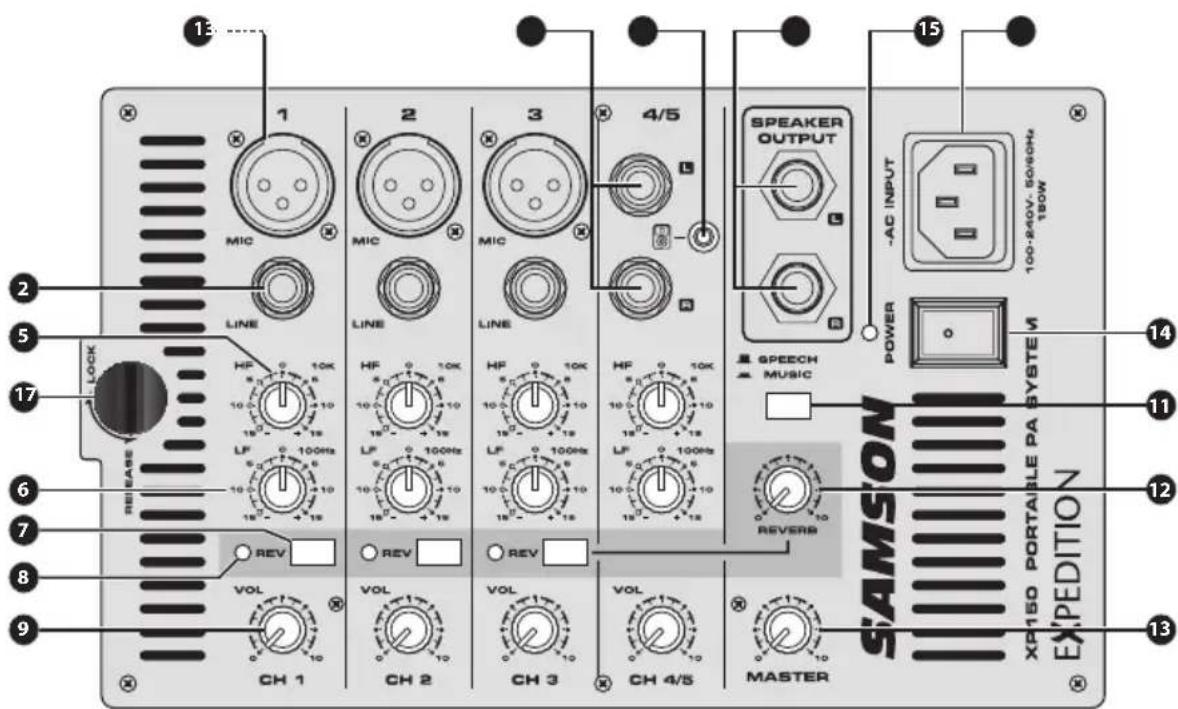

XP150 — Organisation du mélangeur

1. Connecteurs MIC XLR (voies 1-3) - Utilisez ces XLR pour connecter vos microsasse impédance aux préamplis micro du XP150.
2. Embases LINE 6,35 mm (voies 1-3) - Utilisez ces embases Jack 6,35 mm pour connecter vos instruments ou vos sources audio à niveau ligne au XP150. Vous pouvez connecter vos guitares electroacoustiques, vos claviers, boîtes à rythmes, lecteurs de CD/MP3/cassette, etc.
3. Embases stéreo 6,35 mm (voies 4/5) - Utilisez ces embases Jack 6,35 mm pour connecter vos instruments ou vos sources audio stéreo à niveau ligne au XP150. Vous pouvez connecter vos guitares electroacoustiques, vos claviers, boîtes à rythmes, lecteurs de CD/MP3/cassette, etc.
4. Embases stéreo 3,5 mm (voies 4/5) - Utilisez cette entrée pour connecter un équipement stéreo à niveau ligne, comme un lecteur de MP3, de CD, etc.
5. High Frequency (HF) - Ce bouton vous permet de corriger la réponse dans le haut du spectre des voies du XP150 ajuster de 10 kHz avec une atténuation/acceluation de 15 dB. Vous pouvez ajouter de la brillance à vos signaux avec ce bouton. Utilisez ce réglage avec modération, car il peut favoriser le déclenchement du Larsen. La réponse est plate lorsque le bouton est en position centrale.
6. Low Frequency (LF) - Ce bouton vous permet de corriger la réponse dans le bas du spectre des voies autour de 100Hz avec une atténuation/accentuation de 15 dB. La réponse est plate lorsque le bouton est en position centrale. Tournez le bouton vers la gauche pour atténuer le bas du spectre, et vers la droite pour l'accentuer.

XP150 — Organisation du mélangeur

1. Touche REVERB - Utilisez la touche REVERB pour ajouter de la réverbération aux signaux des entrées micro ou ligne 1-3. Le tímedin led REVERB s'allume en VERT lorsque la réverbération est activée.
2. Témoin REVERB –La Led REVERB s'allume lorsque la touche REVERB est enforcée, indiquant que la réverbération est appliquée à la voie (voir n° 7).
3. VOLUME - Ce bouton détermine le niveau des voies Mic ou Line. REMARQUE: Pour réduire le bruit de fond, réglez le VOLUME des voies inutilisées au minimum.
4. Sorties Jacks SPEAKER OUT - Le XP150 possède deux sorties en Jacks 6,35 mm, qui portent le signal amplifié, prét à être raccordé aux enceintes gauche et droite. Utilisez les câbles d'enceintes fournis.

ATTENTION: L'impédance totale de charge de chaque canal de l'amplificateur ne doit pas descendre au-dessous de 4 Ohms — par conséquent, voirlez à ne pas connectez d'autres enceintes au mélangeur XP150.

1. Touche SPEECH/MUSIC - La touche SPEECH MUSIC modifie la réponse en fréquence globale de la sonorisation XP150. La position SPEECH accentue un peu les médiums pour favoriser la voix, et la position MUSIC accentue légèrement le bas et le haut du spectre pour un son plus hi-fi. Si vous utilisez le système principalement pour la MUSIQUE, offensez la touche en position MUSIC. Si vous utilisez la sonorisation principalement pour les discours, laissez la touche en position haute.
2. Bouton REVERB - Le bouton REVERB détermine le niveau général de la réverbération ajoutée à chaque voie à l'aide des touches REVERB (voir n° 7 ci-avant).
3. Bouton MASTER - Le bouton Master détermine le niveau général de sortie. Les signaux des huit voies arrivent sur ce potentiamètre avant d'être appliqués aux amplificateurs de puissance puis aux sorties Left et Right (voir n^ 10 ci-avant).
4. Interrupteur POWER - Place le XP150 sous ou hors tension.
5. Led Power/Peak - Cette Led s'allume en VERT lorsque l'interrupteur MAIN est sur ON, et en ROUGE lorsque l'amplificateur approche de l'ecrétaire. Si le témoin Peak s'allume souvent, baissez le bouton MASTER ou baissez les réglages VOL sur les voies, jusqu'à ce que le témoin ne s'allume brievement que sur les passages les plus forts.
6. Embase IEC - Connectez le cordon secteur fourni à cette embase.
7. Verrouillage mélangeur - Tournez d'un quart de tour vers la gauche, en position RELEASE, pour libérer le mélangeur de l'arrière de l'enceinte. Lorsque vous transportez le XP150, placez le mélangeur en position LOCK.

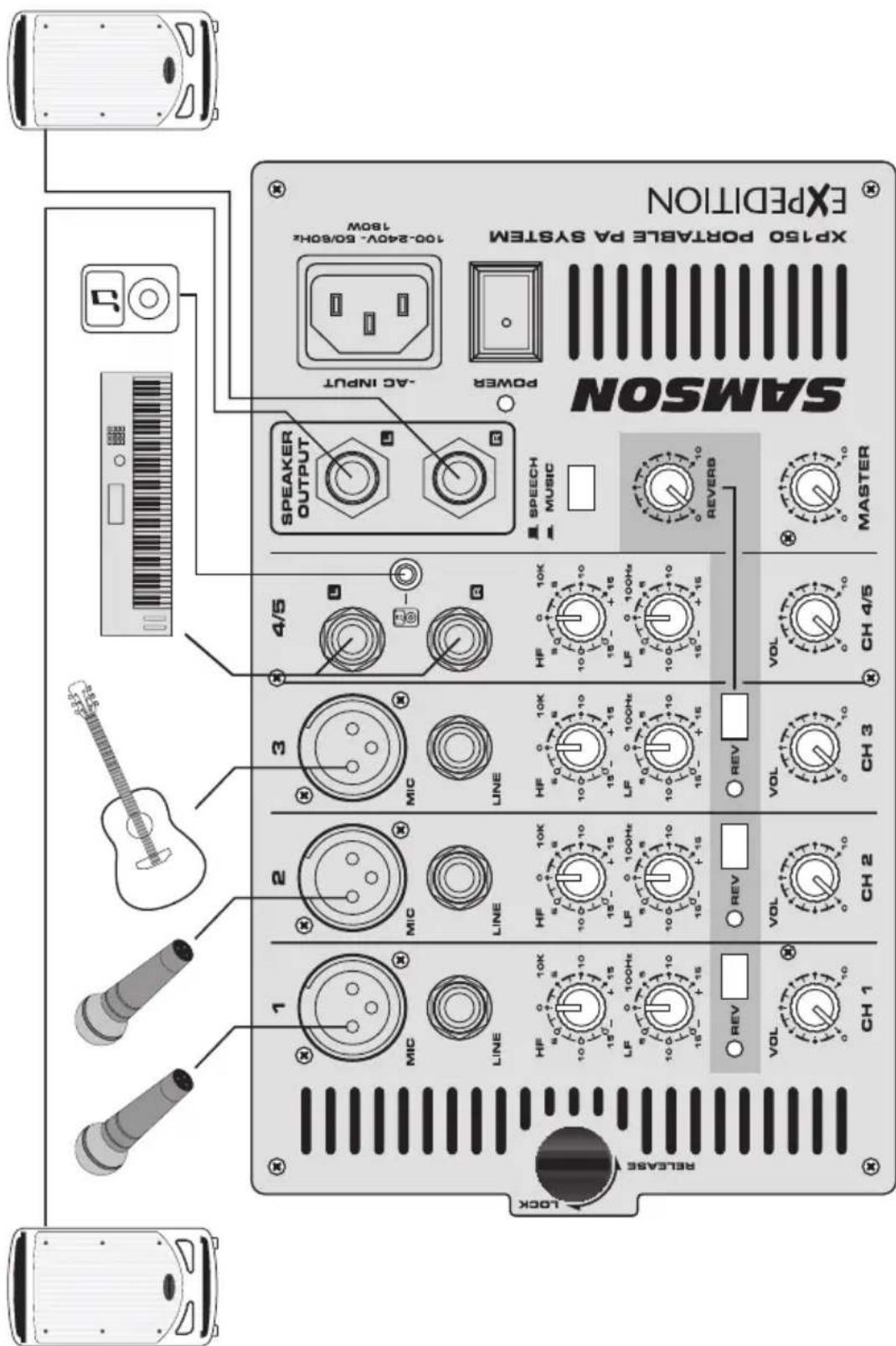

Example typique de sonorisation en piano-bar avec le XP150 sonorisant deux micros, une guitare acoustique, un clavier, et un lecteur de MP3 (connecté pour la musique de fond).

XP150 — Plan de câblage

Il y a plusieurs façon de connecter vos équipements. Le XP150 est équipé de connecteurs symétriques et asymétriques. Utilisez le plus possible des connecteurs symétriques. Les liaisons symétriques offrent une meilleure qualité audio.

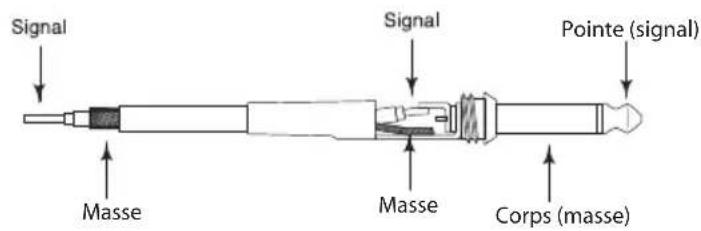

Jack 6,35 mm mono asymétrique

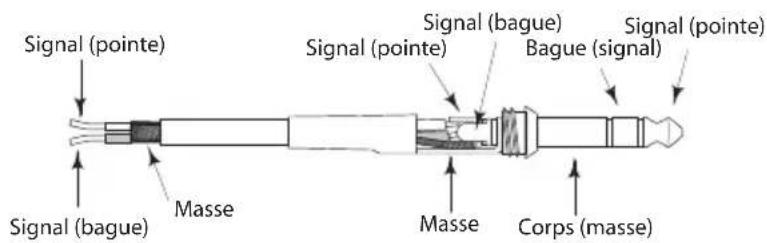

Jack 6,35 mm stéreo symétrique

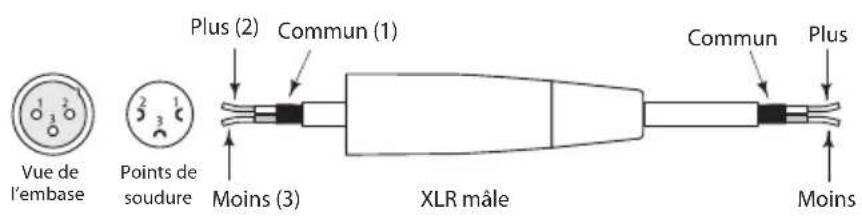

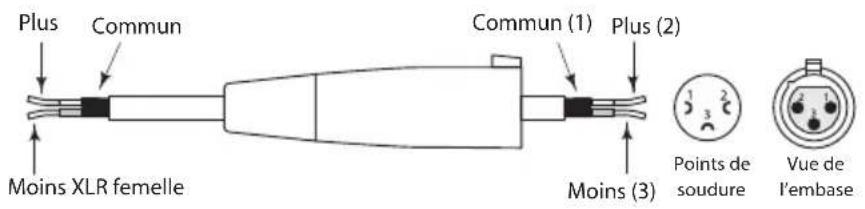

XLR symétrique

\section*{Caracteristiques techniques}

Amplification
Puisance efficace 150 W dans 8 Ω (75 W par canal)
Réponse en fréquence 40 Hz - 20 kHz
Consommation électrique Secteur 1		100 V~240 V 50/60 Hz : 180 W
Enceintes
Woofer 152 mm
Tweeter 25 mm
Mélangeur
Entrées XLR, Jack 6,35 mm symétrique		que, 3,5 mm stéréo
Sorties Sorties enceintes Jacks 6,35 mm
Alimentation fantôme +15 Vcc fixe
Égalisation voies	High 10 kHz Bax	xendall ±15 dB
	Low 100 Hz Bax	xendall ±15 dB
Touche Speech/Music		150 Hz, 18 dB/Octave
Témoins		Led bicolore - Power/Peak
Dimensions et poids
Dimensions	Longueur 395 mm
	Largeur 218 mm
	Hauteur 354 mm
Poids		10,8 kg

Caracteristiques sujettes à modifications sans préavis.

Synoptique
