C509 - Autoradio Axton - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur 4 canaux
Marque	Axton
Modèle	C509
Puissance de sortie RMS (4 ohms stéréo)	4 x 60 W
Puissance de sortie RMS (2 ohms stéréo)	4 x 90 W
Puissance de sortie RMS (4 ohms bridgé)	2 x 190 W
Réponse en fréquence	10 - 30 000 Hz
Distorsion harmonique (4 ohms)	< 0,05 %
Rapport signal/bruit	> 95 dB
Séparation des canaux	> 55 dB
Pente des filtres intégrés	12 dB/octave
Fréquences des filtres ajustables (HPF/LPF)	40 - 240 Hz
Sensibilité d'entrée	0,2 - 9 V
Impédance d'entrée	47 kΩ
Facteur d'amortissement (4 ohms)	> 250
Alimentation	12 V (masse châssis)
Fusibles intégrés	3 x 25 A
Fusible principal recommandé	60 A
Dimensions (L x H x P)	256 x 53 x 311 mm
Poids	Environ 2,5 kg
Entrées	RCA bas niveau (2 paires)
Sorties haut-parleurs	Borniers (impédance mini 2 ohms, 4 ohms en bridgé)
Protections	Surchauffe, court-circuit, continu en sortie

FOIRE AUX QUESTIONS - C509 Axton

Quelle est la puissance de l'amplificateur Axton C509 ?

L'Axton C509 délivre 60 W RMS par canal sous 4 ohms en stéréo, 90 W RMS par canal sous 2 ohms et 190 W RMS par canal en mode bridgé sous 4 ohms.

Comment brancher l'amplificateur à l'autoradio ?

Connectez les câbles RCA de la source aux entrées L+R CH 1/2 (avant) et CH 3/4 (arrière). Branchez le fil REMOTE à la sortie télécommandée de l'autoradio, le +12V à la batterie via un fusible et la MASSE au châssis.

Quel fusible principal utiliser ?

Il est recommandé d'utiliser un fusible principal de 60 A, placé à moins de 30 cm de la batterie.

Quelle section de câble d'alimentation est conseillée ?

Pour une longueur de 5 m, la section recommandée est de 20 mm².

Comment régler les filtres de l'amplificateur ?

Utilisez les potentiomètres HPF et LPF (40-240 Hz) pour chaque paire de canaux. Pour les haut-parleurs avant, réglez le HPF entre 70-120 Hz selon le diamètre ; pour le subwoofer, réglez le LPF entre 50-90 Hz.

Que faire si le voyant rouge de protection s'allume ?

Le voyant rouge indique une protection activée (court-circuit, surchauffe ou courant continu). Vérifiez les connexions des haut-parleurs, l'impédance (mini 2 ohms), et la ventilation. L'amplificateur tente de redémarrer toutes les 5 secondes.

Puis-je utiliser l'amplificateur avec un seul haut-parleur ?

Oui, vous pouvez brider deux canaux pour alimenter un seul haut-parleur. L'impédance minimale en mode bridgé est de 4 ohms.

Comment éviter les bruits de masse ?

Assurez-vous que la masse de l'amplificateur est connectée au même point que celle de l'autoradio, sur une surface métallique propre. Utilisez des câbles RCA de qualité et éloignez-les des câbles d'alimentation.

Quelle est la consommation électrique de l'amplificateur ?

La consommation maximale est d'environ 75 A (3 fusibles de 25 A). En utilisation normale, elle est inférieure. Utilisez un fusible principal de 60 A.

L'amplificateur chauffe-t-il normalement ?

Oui, une certaine chaleur est normale. La protection thermique s'enclenche à 80 °C. Installez l'amplificateur dans un endroit bien ventilé, à l'abri du soleil et de l'humidité.

MODE D'EMPLOI C509 Axton

A Caracteristiques principales 43
B1 Connections et réglages C109. 44-45
B2 Connections et réglages C209/C409. 46-47
B3 Connections et réglages C509 48-49
C Placement de l'amplificateur. 50/51
D Astuces de cablages 50
E Connecter les C109/C209/C409/C509 51/52
F Connecting Diagrams C109/C209/C409/C509 34-37
G Contrôles et réglages 52-54
H Deforents/Solutions 55
Spécifications 56
Warranty Certificate. 59/60

Einleitung

Merci d'avoir acheté cet amplificateur AXTON

Cette gamme d'amplificateurs a ete specialement develloppee pour une utilisation en milieu automobile utilisant une alimentation 12 v avec masse au chassis.

Ces amplificateurs peuvent être utilisés en combinaison avec tout autre composant audio disponible sur le marché tant au niveau haut-parleurs que sources.

Installés correctement, les apparèils AXTON vous procureront un niveau de reproduction sonore exceptionnelle.

Afin de vous familiariser avec les possibités et les réglages de votre amplificateur AXTON, nous vous conseillons de dire attentivement cette notice d'utilisation.

Si vous rencontrez unquelconque probleme, n'hésitez pas à vous rapprocher de votre revendeur AXTON.

A CARACTERISTIQUES PRINCIPALES AXTON C109/C209/C409/C509

Alimentation MOSFET hautes performances.
Etages de sorties à transistors bipolaires en classe A/B
filtres actifs 12 dB/oct intégrés (40 - 240 Hz).
7 Frequences de coupure des filtres independantes entre les canaux avant, arrriere et subwoofer (40 - 240Hz)
Démarrage et arrêt de l'amplificateur temporisé.
Circuits de protection contre les surchauffes, les court circuits et le courant continu en sortie.
Gain d'entrée ajustable entre 0.2 et 9 V

Connections et réglages

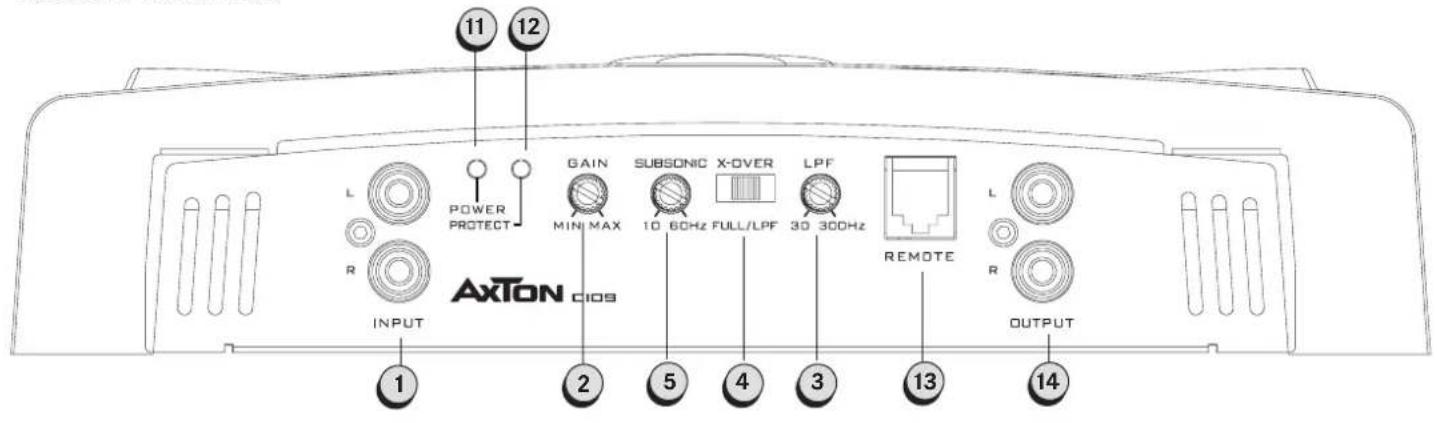

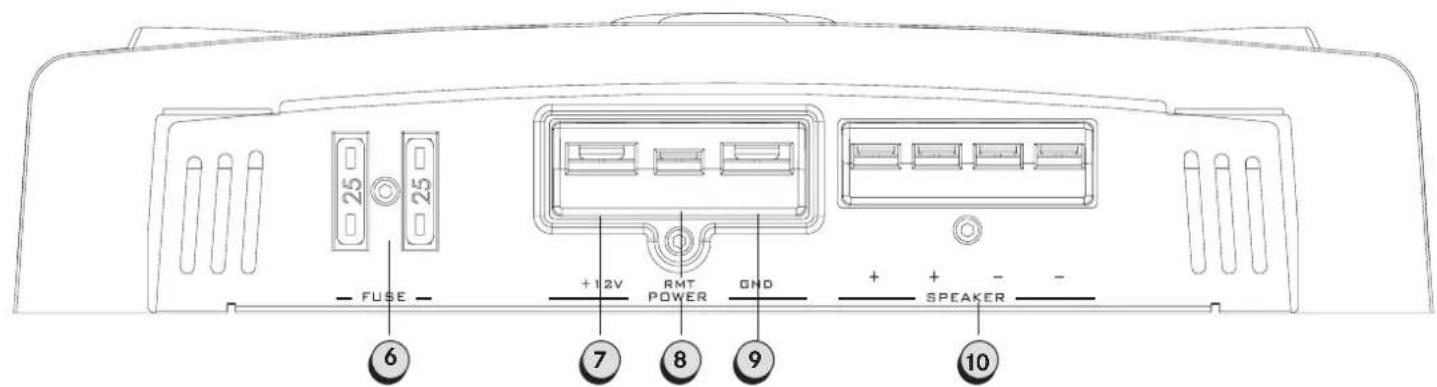

Face avant AXTON C109

Connections et réglages

Face avant AXTON C109

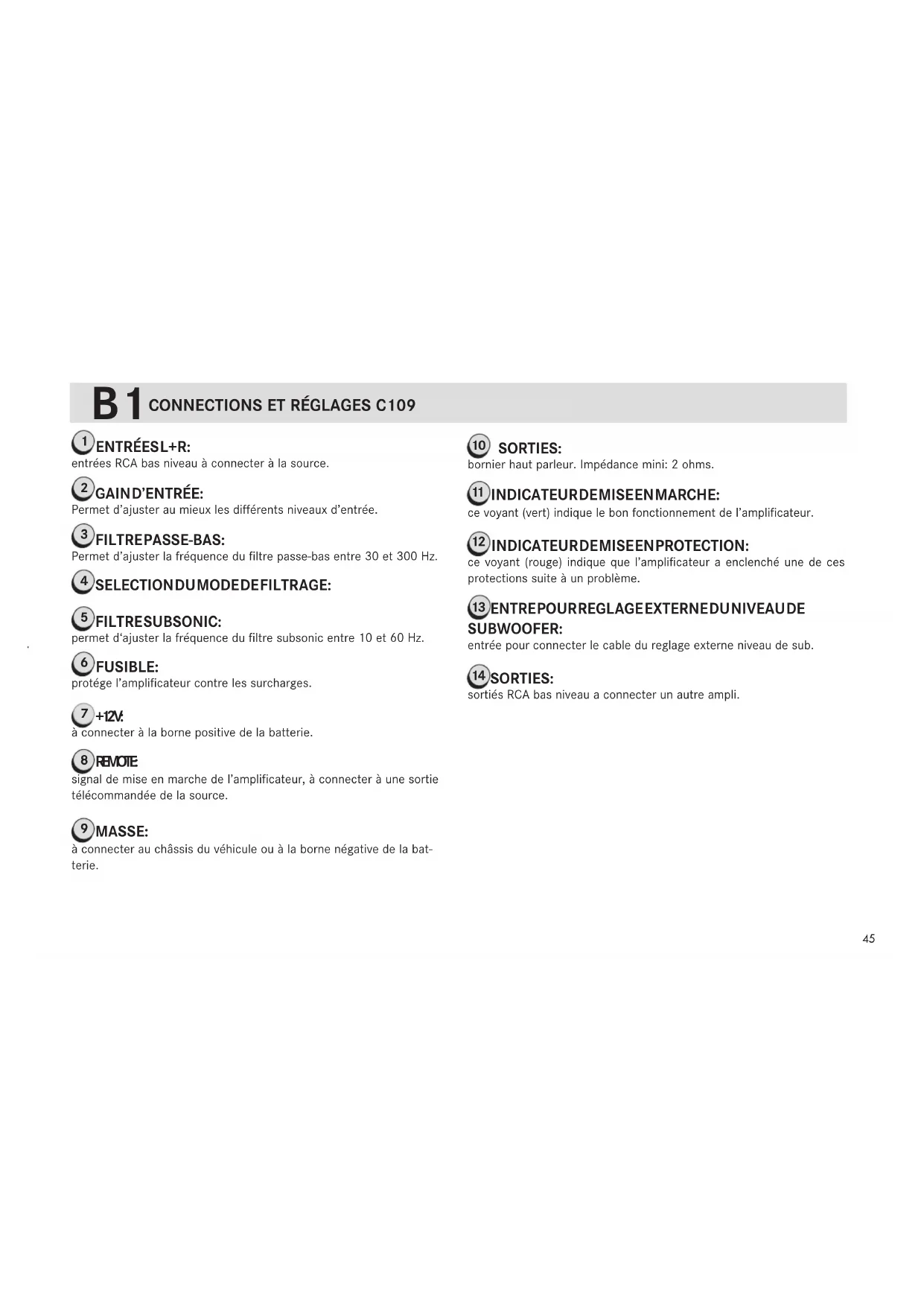

B1 CONNECTIONS ET RÉGLAGES C109

ENTREESL+R:

entrees RCA bas niveau a connecter à la source.

2 GAIND'ENTREE:

Permet d'ajuster au moins les différents niveaux d'entrée.

3FILTREPASSE-BAS:

Permet d'ajuster la fréquence du filtré passée-bas entre 30 et 300 Hz.

4 SELECTIONDUMODEDEFILTRAGE:

5FILTRESUBSONIC:

permet d'ajuster la fréquence du filtre subsonic entre 10 et 60 Hz.

6FUSIBLE:

protégé l'amplificateur contre les surcharges.

7+12V

a connecter à la borne positive de la batterie.

8 REMOTE

signal de mise en marche de l'amplificateur, à connecter à une sortie telécommandée de la source.

9 MASSE:

a connecter au chassis du vehicule ou a la borne négative de la batterie.

10 SORTIES:

bornier haut parleur. Impedance mini: 2 ohms.

11INDICATEURDEMISEENMARCHE:

cevoyant(vert)indique lebon fonctionnementde l'amplificateur.

12INDICATEURDEMISEENPROTECTION:

cevoyant(rouge)indique queI'amplificateur a enclenchéune de ces protectionsuitea un probleme.

13ENTREPOURREGLAGEEXTERNEDUNIVIEAUBE SUBWOOFER:

entree pour connecter le cable du reglage externe niveau de sub.

14SORTIES:

sorties RCA bas niveau a connecter un autre ampli.

Connections et réglages

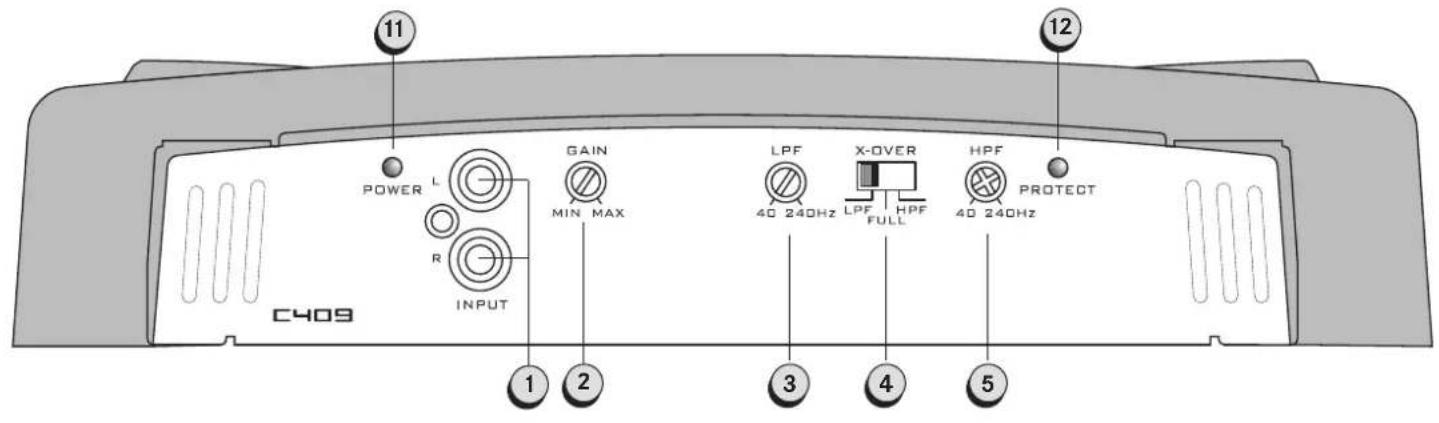

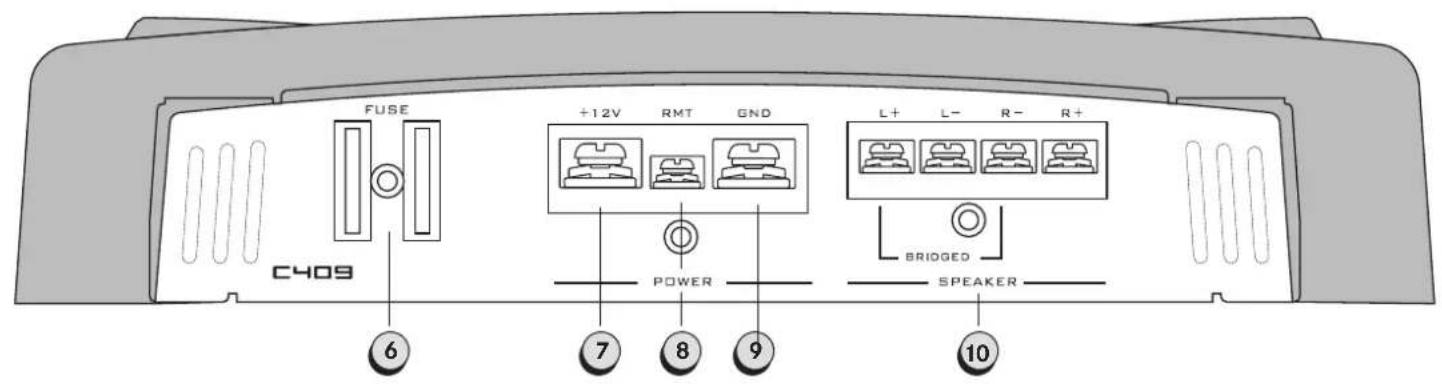

Face avant AXTON C209 et C409

Connections et réglages

Face avant AXTON C209 et C409

B2 CONNECTIONS ET RÉGLAGES C209/C409

ENTRÉES

L+R:

entrees RCA bas niveau a connecter à la source.

GAIN

D'ENTREE:

Permet d'ajuster au moins les différences niveaux d'entree.

FILTRE

PASSE-BAS

中

Permet d'ajuster la frquence du filtré passée-bas entre 40 et 240Hz

LECTION DU MODE DE FILTRAGE

FILTRE

PASSE-HAUT:

Permet d'ajuster la fréquence du filtré passé-haut entre 40 et 240 Hz

FUSIBLE:

protégé l'amplificateur contre les surcharges.

+12

V:

a connecter à la borne positive de la batterie.

REMOTE:

signal de mise en marche de l'amplificateur, à connecter à une sortie télécommandée de la source.

MASSE:

a connecter au chassin du vehicule ou a la borne

négative de la batterie.

SORTIES:

bornier haut parleur. Impedance mini: 2 ohms (4 ohms bridgé)

DICATEUR DE MISE EN MARCHE:

cevoyant(vert)indique lebonfonctionnementde l'amplificateur.

DICATEUR DE MISE EN PROTECTION:

cevoyant(rouge)indique queI'amplificateur a enclenchéune de ces protectionsuitea un probleme.

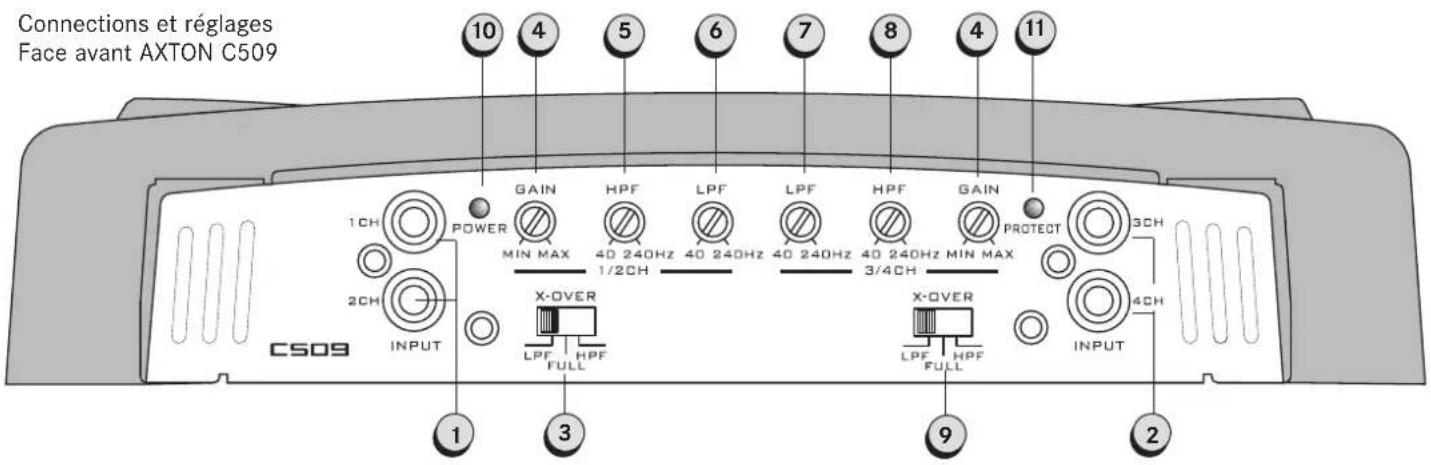

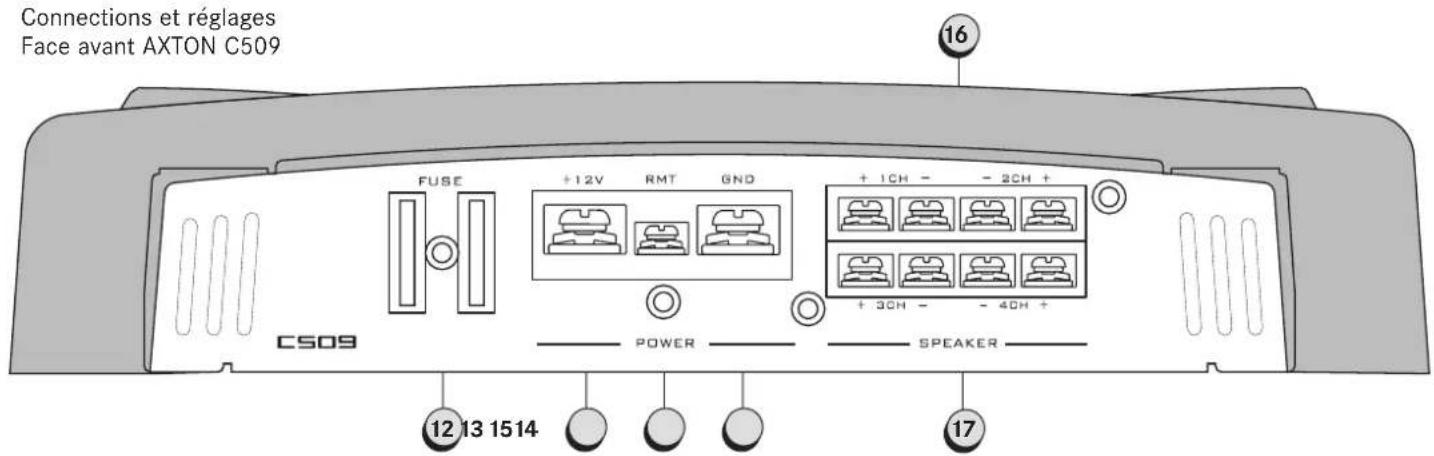

B3 CONNECTIONS ET RÉGLAGES C509

ENTREES L+R CH 1/2:

entrees RCA avant bas niveau a connecter à la source.

ENTREES L+R CH 3/4:

entrees RCA arriere bas nivea a connecter a la source.

SELECTION DU MODE DE FILTRAGE:

pour les canaux 1 & 2

GAINS D'ENTREE CH 1/2:

Permet d'ajuster au moins les différents niveaux d'entrée.

Permet d'ajuster la fréquence du filtre passé-haut entre 40 et 240 Hz

FLTRE PASSE-BAS CH 1/2:

Permet d'ajuster la fréquence du filtré passée-bas entre 40 et 240 Hz

FILTRE PASSE-BAS CH 3/4:

Permet d'ajuster la fréquence du filtré passée-bas entre 40 et 240 Hz

Permet d'ajuster la fréquence du filtré passé-haut entre 40 et 240 Hz

SELECTION DU MODE DE FILTRAGE:

pour les canaux 3 & 4

INDICATEUR DE MISE EN MARCHE:

cevoyant(vert)indique lebon fonctionnementde l'amplificateur.

INDICATEUR DE MISE EN PROTECTION:

cevoyant(rouge)indiqueque l'amplificateur a enclenchéune de ses protectionsuiteaun probleme.

FUSIBLE:

protégé l'amplificateur contre les surcharges.

13 +12 V:

a connecter à la borne positif de la batterie.

14 REMOTE:

signal de mise en marche de l'amplificateur, à connecter à une sortie télécommandée de la source.

15 MASSE:

à connecter au chassin du vehicule ou à la borne négative de la batterie.

16 SORTIES CH 1/2:

bornier haut parleur avant. Impedance mini : 2 ohms (4 ohms bridgé)

17 SORTIES CH 3/4:

bornier haut parleur arriere. Impedance mini : 2 ohms (4 ohms bridgé)

PLACEMENT DE L'AMPLIFICATEUR

1 L'emplacement de I'amplificateur dans le vehicule a une grossse incidence sur sa capacité à dissiper la température qu'il génére lors de son fonctionnement. Il peut en résultat un enclenchement excessif de la protection thermique. La position d'installation doit permettre une bonne circulation de l'air au travers des ouies d'aération.

Pour les amplificateurs AXTON, la meilleur position pour la ventilation est: amplificateur installéABOUT.

L'emplacement choisis doit être donc bien ventilé, à l'abris de la poussière et de l'humidité. Evitez aussi un emplacement en contact direct des rayons du soleil.
2 La surface qui accueil l'amplificateur doit être suffisamment solide pour en supporter le poids. Une fois cet emplacement définis, marquez les trous de fixation et faites un avant trous. Assurez vous bien qu'aucun conduit (eau, essence, huile, cables électriques) ne se trouve derrière l'endetroit perché.
3 Sécurise le montage en utilisant les 4 vis fournies. La carcasse de l'appareil ne doit pas etre en contact avec la carrosserie du vehicule ce qui évitera les boucles de masse à l'origine de nombreux parasites.

ASTUCES DE CÁBLAGES

Note: un mauvais câblage des alimentations ou des RCA peut sevèrement endommager l'amplificateur. Lisez soigneusement ce manuel avant de proceder au câblage.

Le passage des cables est une opération critique, l'absence de parasite lors de l'utilisation en dépend. Pour obtenir les membres résultats possibles respectez les conseils disponibles ci-dessous:

Pour obtenir un signal audio de qualité, utilisez des cables doubles ou triples blindages haute qualité.
2 tous les cables doivent toujours etre dimensionnés au plus court possible:
si les câbles Hps et alimentations peuvent être coupés à la bonne distance, un cable RCA ne doit jamais être coupé. Il convient si le cable est trop long de le faire circuler en S dans le vehicule.
3 Les câbles bas niveau (RCA) doivent toujours rester le plus éloignés possible des autres câbles.
4 Utilisez toujours des cables à la section recommende ( voir chapitre E), une section trop faible va occasionner des pertes de puissance voir la mise en sécurité de l'amplificateur.

5 Il est imperatif de placer un fusible principal au maximum à 30 cm de la batterie. L'ampérage de ce fusible est déterminé par la consommation de l'installation globale. (voir chapitre E)
6 Le cable de masse (GND) doit être de même section que le cable positif (il y circule le même courant). Le point de masse sur le chassis doit être le meilleur possible et bien nettoyé pour assurer un bon contact électrique.
Assurez you bièn que le passage des câbles ne risque pas de génér les manoeuvres du conducteur.
8 Chaque fois qu'un cable traverse une piece de métal il faut impératifement utiliser un passé-cable pour éviter une Usure prématuree qui aboutirai à un court circuit.

E CONNECTER LES C109/C209/C409/C509

IMPORTANT: LE CABLE D'ALIMENTATION 12 V NE SERA CONNECTÉ à LA BATTERIE QU'A LA FIN COMPLÉTE DE L'INSTALLATION.

Le cable et fusible d'alimentation recommendé pour une longueur de 5 m:
Modèle	Section de cable	Fusible principale
C109	20	mm2	60
C209	8 - 20 mm2	30 - 40 A
C409	20	mm2	60
C509	20	mm2	60

Il est recommandé de cabler votre amplificateur comme suit:

assurez vous que la source est hors service et que sont contrôle de volume est au minimum.
2 Connectez les cordons RCA de votre source à l'amplificateur. Le signal de la sortie sub de la source ne doit pas être filtré sous peine d'interférer avec les filtres de l'amplificateur. En cas de doute, utilisez un Y RCA sur les sorties arrirées.

3 connectez le cable de remote
4 connectez les cables des haut-parleurs en respectant bien les polarités. Les haut-parleurs doivent avoir une impédance mini de 2 ohms !!!
5 connectez le cable de masse qui devra etre le plus court possible, enlevez bien toutes traces de peintures et de graisses a l'endetroit de la connection. Au cas ou aucun point ne convienne, tirez un cable directement à la borne négative de la batterie.
6 you pouvez maintainant connecter le cable d'alimentation positif en n'oubliant pas d'insérer un fusible à 30 cm max de la batterie.

Mettez vous source en service avec le volume au minimum. Le voyant vert de l'amplificateur doit s'allumer. Si ce n'est pas le cas, débranchez la batterie et contrôle complètement l'installation.

G CONTROLES ET RÉGLAGES

Selon l'amplificateur AXTON dont vous dispose (2 ou 4 canaux) les modes d'amplifications et de connections seront différents.

Si vous utilisez votre amplificateur en mode large-bande vous pouvez passer directement au chapitre 2 « ajustement des gains »

Dans le cas ou vous utilisez votre nouvelle amplificateur AXTON dans un système multi-canaux avec utilisation simultanee des différentes solutions de filtrages offertes, nous vous conseillons de dire attentivement ce chapitre.

Il est recommandé de ce tener à la série de réglage décrite dans ce manuel.

Filtrage actif salle-haut et salle bas

Les modèles C109, C209, C409, C509 vous offrent toutes les solutions de filtrage nécessaire à la mise en œuvre de la plupart des systèmes audio.

Le mode passé-haut est à réservé à l'utilisation des haut-parleurs de petites tailles (10 - 16 cm) en portières, au tableau de bord ou sur plage arrière.

Le mode passé-bas est utilisé pour la mise en œuvre de subwoofoers.

1 RÉGLAGE DES FILTRES INTEGRES

La première opération à effectuer avant même de régler les gains est de selectionner les bonnes solutions de filtrage. Lesassageurs résultats s'obtiennent toujours grâce à un réglage à l'oreille.

Pour vous facilitier le réglage, nous vous conseillons de placer en position neutre ou centrale, l'ensemble des réglages de votre source (basses, aigus, fader, ....). Le loundness doit être désactivié.

En fonction de la surface de membrane, du moteur ainsi que des autres paramétres des haut-parleurs la fréquence de coupure des filtres passé-haut devra être régée entre 40 et 240Hz

Si la fréquence de coupure est régée trop BASSE, il se produit une exagération du bas Médium alors que dans un même temps, lauisance admissible des haut-parleurs va diminuée.

Réglée trop haute, vous obtiennent une faible reproduction du medium mais une bonne tenu en puissance.

Vous pouvez, à titre indicatif, vous baser sur le tableau suivant:

Haut-parleurs avant: Fréquence de coupure:

010 cm Coax ou 2 voies 90-120 Hz

013 cm Coax ou 2 voies 80-100 Hz

016 cm Coax ou 2/3 voies 70-80 Hz

Haut-parleurs arrirées: Fréquence de coupure:

010cm Coax ou 2 voies 100-150 Hz

013 cm Coax ou 2 voies 120-130 Hz

016 cm Coax ou 2/3 voies 100-130 Hz

Règle 1: Les haut-parleurs de meilleur qualité sont installés à l'avant du vehicule

Règle 2: en se basant sur des haut-parleurs de diamètres et de qualité identiques, la fréquence de coupure des hps avant sera toujours réglée plus bas que la fréquence de coupure du filtre passée-haut des hps arrières.

La fréquence de coupure du filtre passée-bas pour le subwoofer sera réglée entre 50 et 90Hz . Elle sera ajustée à l'oreille pour obtenir le résultat escompté.

Réglée trop bas vous obtiendrez un son trainant, réglée trop haut, les basses n'auront pas de profondeur, elles seront trop dynamiques.

Astuce pour les systèmes passer haut et passer bas.

Lorsque vous sélectez le système sonore avec passer haut et passer bas, il est recommendé de laisser un « écart » entre la fréquence de coupure du subwoofer LPF et la fréquence de fonctionnement du satellite HPF. Un tel « écart » entre les réglages LPF et HPF peut permettre de compenser la plupart de la résonance bas medium (aux environds de 100 Hz) qui se produit souvent en environnement du vehicule.

2 REGLAGES DE LA SENSIBILITE DU SYSTEME

Afin d'obtenir le maximum de réponse dynamique de votre source/ amplificateur/configuration des hauts parleurs, il est important de régler correctement les différents niveaux de sensibilité d'entrée (niveau, LEVEL). D'une part, la sensibilité déterminée le niveau du rapport signal/bruit. D'autre part, la sensibilité contrôle aussi le niveau maximum de son hors distorsion permitted par toute système audio embarqué.

Il est recommandé de proceder aux réglages de sensibilité de gain d'amplification afin de correspondre à la séquence décrite ci-après:

Régléz tous les contrôle des tonalités (basses, medium, aigus, sub) sur la source avec réglage de balance et fader au neutre, sans oublier demettre leloudness en position « off » (eteint).
Positionnez les réglages de gain à leur position la plus BASSE.
7 Mettez en marche votre source/amplificateur et positionnez le curseur de volume aux trois quarts du volume maximum et passez un morceau de musique dynamique et bien enregistré.
2-4 canaux: Augmentez doucement le gain jusqu'à obtenir de la distorsion, diminuez alors légerement le gain jusqu'à ce que la distorsion disparaisse.

3-5 canaux: Augmentez doucement le gain du caisson jusqu'à obtenir de la distorsion, diminuez alors légerement le gain jusqu'à ce que la distorsion disparaisse. Reglez ensuite de la même façon les voies avant.
Vou puevez maintainant diminuer le volume de la source jusqu'à obtenir le niveau d'écoute souhaite.
3-5 canaux: Diminuez le gain des canaux avant (ch 1/2) jusqu'à avoir la bonne balance entre les canaux avant et subwoofer.
Augmentez alors le gain des canaux arrêté (ch 3/4) jusqu'à obtaining une ambiance sonore homogène.
Pour finir, vous pouvez réajuster les différentes fréquences de coupures afin d'optimiser au mieux le fonctionnement du système.

DEFAUTS/SOLUTIONS

Problème

Pas de musique,

Voyant sur l'amplificateur

étéint. ● fusible sur l'amplificateur défectueux

court-circuit sur les sorties Hps
protection de l'amplificateur enclenchée

Cause

+12v, gnd, remote mal connecté
fusible principal defectueux

Parasites aigus en rythme avec

Le moteur

mauvaise antiparasitage du circuit d'allumage

mauVAise masse sur I'amplificateur et/ou I'autoradio.
cable RCA de mauvaise qualite (blindage insuffisant).

Bourdonnements

• testez les différentes masses de l'installation

• signe d'une boucle de masse: masse prise en différents points du chas

Important: le circuit de protection de l'amplificateur coupe l'appareil en cas de court-circuit, courant continu ou surchauffe. L'amplificateur tente de redémarrer environ toutes les 5 secondes. Si la cause de la mise en protection n'a pas été résolue, l'amplificateur ne redémarre pas.

SPECIFICATIONS

AXTON AMPLIFICATEUR	C109		C209		C409	C509
Puisance de sortie @ 13.8V Stééo @ 4 ohms W rms	1 x 300	2 x 60	2 x 120	4 x 60
Puisance de sortie @ 13.8V Stééo @ 2 ohms W rms	1 x 420	2 x 95	2 x 180	4 x 90
Puisance de sortie @ 13.8V Mono @ 4 ohms W rms	n. a.	1 x 180	1 x 350	2 x 190
Réponse en fréquence	10 - 30'000 Hz		10 - 30'000 Hz		10 - 30'000 Hz	10 - 30'000 Hz
Distorsion harmonique @4 ohms	< 0.05 %		< 0.05 %		< 0.05 %	< 0.05 %
Rapport signal / bruit	>95 dB		>95 dB		>95 dB	>95 dB
Déparation des canaux	n. a.		>55 dB		>55 dB	>55 dB
Pente des filtres intégrés (dB/oct)	12/12		12/12		12/12	12/12
Fréquence des filtres ajustables Hz (HPF od. LPF)	10 - 60/30 - 300		40 - 240		40 - 240	40 - 240
Section de cable recommodée (mm²)	20		8 - 20		20	20
Impédance d'entrée (k ohms)	47		47		47	47
Sensibilité d'entrée (V)	0.2 - 9		0.2 - 9		0.2 - 9	0.2 - 9
Facteur d'amortissement @4 ohms	>250		>250		>250	>250
Coupure thermique (°C)	80		80		80	80
Fusibles (A)	2 x 25		1 x 25		2 x 25	3 x 25
Fusible principal recommandé (A)	60		30 - 40		60	60
Dimensions (mm)	311x53x210		210x53x210		311x53x311	256x53x311

WARRANTY CERTIFICATE
