Caractéristiques	Détails
Type de téléviseur	CRT (tube cathodique)
Taille de l'écran	28 pouces (71 cm)
Résolution	720 x 576 pixels (SD)
Format d'image	4:3
Connectivité	Scart, RCA, S-Video
Son	2 haut-parleurs intégrés, puissance totale de 20 W
Consommation électrique	Environ 90 W
Dimensions (L x H x P)	70 x 54 x 48 cm
Poids	Environ 30 kg
Utilisation	Idéal pour les espaces réduits, compatible avec les appareils analogiques
Maintenance	Nettoyage régulier de l'écran et des grilles de ventilation
Sécurité	Éviter l'exposition à l'humidité, débrancher en cas d'orage
Informations générales	Produit ancien, vérifiez la compatibilité avec les sources modernes

FOIRE AUX QUESTIONS - AV28H20EU JVC

Comment régler la luminosité de mon JVC AV28H20EU ?

Accédez au menu des paramètres en appuyant sur le bouton 'Menu' de la télécommande, puis sélectionnez 'Image' et ajustez la luminosité selon vos préférences.

Pourquoi mon téléviseur ne capte-t-il pas les chaînes ?

Vérifiez que l'antenne est correctement connectée et que vous avez effectué une recherche de chaînes dans le menu des paramètres. Assurez-vous également que le mode de réception est bien réglé sur 'Antenne'.

Comment connecter un appareil externe (comme un décodeur) à mon téléviseur ?

Utilisez un câble HDMI ou RCA pour connecter l'appareil externe aux ports correspondants à l'arrière du téléviseur. Sélectionnez ensuite la source d'entrée appropriée à l'aide du bouton 'Source' de la télécommande.

Que faire si l'image de mon téléviseur est floue ?

Assurez-vous que le câble vidéo est bien connecté et en bon état. Vous pouvez également essayer de régler la netteté dans le menu des paramètres d'image.

Mon téléviseur émet un bruit étrange, que dois-je faire ?

Vérifiez les connexions audio et assurez-vous que les haut-parleurs ne sont pas obstrués. Si le problème persiste, essayez de réinitialiser le téléviseur aux paramètres d'usine.

Comment mettre à jour le firmware de mon JVC AV28H20EU ?

Visitez le site web de JVC pour télécharger la dernière version du firmware, puis suivez les instructions fournies pour effectuer la mise à jour via une clé USB.

Pourquoi la télécommande ne fonctionne-t-elle pas ?

Vérifiez que les piles de la télécommande sont chargées et correctement installées. Si la télécommande ne fonctionne toujours pas, essayez de la réinitialiser en enlevant les piles pendant quelques minutes.

Comment régler le volume de mon téléviseur ?

Utilisez les boutons de volume situés sur la télécommande ou sur le panneau latéral du téléviseur pour augmenter ou diminuer le volume.

Mon téléviseur s'éteint tout seul, que faire ?

Vérifiez si la minuterie de mise hors tension est activée dans les paramètres. Si ce n'est pas le cas, essayez de débrancher le téléviseur pendant quelques minutes puis rebranchez-le.

Comment changer la langue de l'interface de mon téléviseur ?

Accédez au menu des paramètres, sélectionnez 'Langue' et choisissez la langue souhaitée dans la liste proposée.

MODE D'EMPLOI AV28H20EU JVC

: plus faible : plus fort

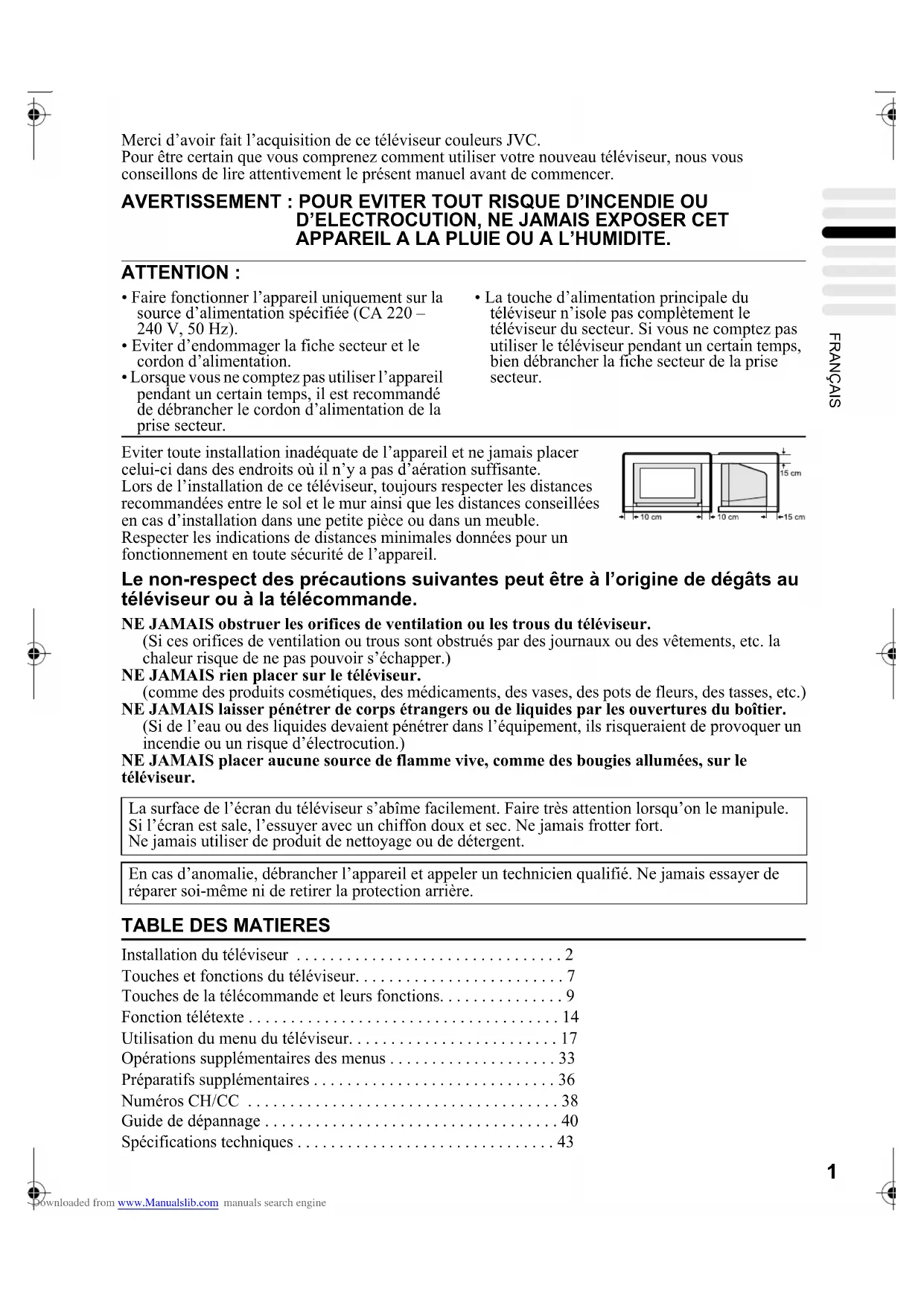

Merci d'avoir fait l'acquisition de ce téléviseur couleurs JVC.

Pour être certain que vous comprendrez comment utiliser votre nouveau téléviseur, nous vous conseillons de lire attentivement le présent manuel avant de commencer.

Attention :

• Faire fonctionner l'appareil uniquement sur la source d'alimentation spécifiée (CA 220 - 240 V, 50 Hz).
• Eviter d'endommager la fiche secteur et le cordon d'alimentation.
• andé de débrancher le cordon d'alimentation de la prise secteur.
• La touche d'alimentation principale du téléviseur n'isole pas complètement le téléviseur du secteur. Si vous ne comptez pas utiliser le téléviseur pendant un certain temps, bien débrancher la fiche secteur de la prise secteur.

Eviter toute installation inadéquate de l'appareil et ne jamais placer celui-ci dans des endroits où il n'y a pas d'aération suffisante. Lors de l'installation de ce téléviseur, toujours respecter les distances recommandées entre le sol et le mur ainsi que les distances conseillées en cas d'installation dans une petite pièce ou dans un meuble. Respecter les indications de distances minimales données pour un fonctionnement en toute sécurité de l'appareil.

Le non-respect des précautions suivantes peut être à l'origine de dégâts au téléviseur ou à la télécommande.

NE JAMAIS obstruer les orifices de ventilation ou les trous du téléviseur.

Si ces orifices de ventilation ou trous sont obstrués par des journaux ou des vêtements, etc. la chaleur risque de ne pas pouvoir s'échapper.

NE JAMAIS rien placer sur le téléviseur.

(comme des produits cosmétiques, des médicaments, des vases, des pots de fleurs, des tasses, etc.)

NE JAMAIS laisser pénétrer de corps étrangers ou de liquides par les ouvertures du boîtier.

Si de l'eau ou des liquides devaient pénétrer dans l'équipement, ils risqueraient de provoquer un incendie ou un risque d'électrocution.

NE JAMAIS placer aucune source de flamme vive, comme des bougies allumées, sur le téléviseur.

La surface de l'écran du téléviseur s'abîme facilement. Faire très attention lorsqu'on le manipule.

Si l'écran est sale, l'essuyer avec un chiffon doux et sec. Ne jamais frotter fort.

Ne jamais utiliser de produit de nettoyage ou de détergent.

En cas d'anomalie, débrancher l'appareil et appeler un technicien qualifié. Ne jamais essayer de réparer soi-même ni de retarder la protection arrière.

TABLE des matières

Installation du téléviseur 2

Touches et fonctions du téléviseur. 7

Touches de la télécommande et leurs fonctions. 9

Fonction texte 14

Utilisation du menu du téléviseur. 17

Opérations supplémentaires des menus 33

Préparatifs supplémentaires 36

Numéros CH/CC 38

Guide de dépannage 40

Attention

• Mettre tous les équipements hors tension, y compris le téléviseur, avant d'effectuer tout raccordement.

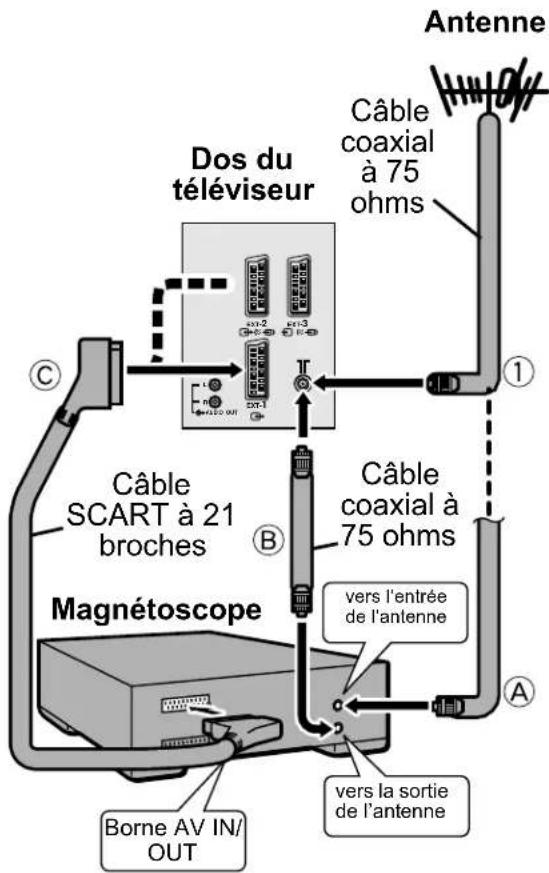

Raccordement de l'antenne et du magnétoscope

• Les câbles de connexion ne sont pas fournis.
• Pour plus de détails, consultez les manuels livrés avec les appareils à raccorder.

En cas de raccordement d'un magnétoscope, suivez les points A→B→C

Si vous ne raccordez pas de magnétoscope, suivez l'exemple ①.

Pour pouvoir utiliser les fonctions T-V LINK, il faut raccorder un magnétoscope compatible T-V LINK à la borne EXT-2 du téléviseur. Pour plus de détails concernant ces fonctions T-V LINK, voir “FONCTIONS T-V LINK” à la page 5.

• Vous pouvez regarder une cassette vidéo à partir du magnétoscope sans effectuer l'opération ©. Pour plus de détails, consulter le manuel d'utilisation de votre magnétoscope.

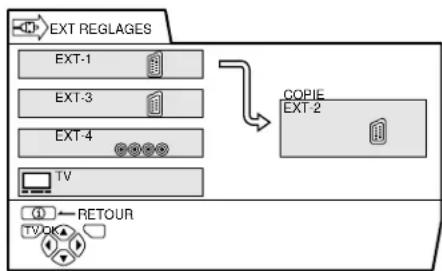

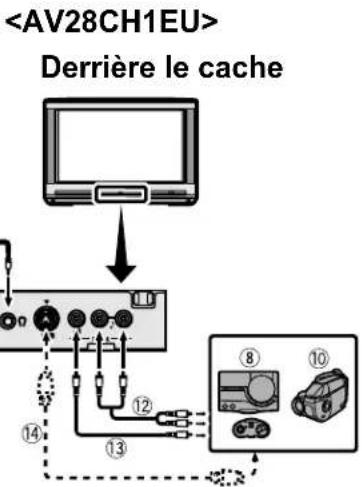

• Pour le raccordement d'appareils externes supplémentaires, voir "Préparatifs supplémentaires" à la page 36. Pour le raccordement de haut-parleurs et d'amplificateurs, voir "Raccordement de haut-parleurs/amplificateur (Sauf AV28CH1EU)" à la page 37.
• En cas de raccordement d'un décodeur à un magnétoscope compatible T-V LINK, régler la fonction DECODEUR (EXT-2) sur OUI. Pour plus de détails, voir "Utilisation de la fonction DECODEUR (EXT-2)" à la page 35. Sinon, vous ne pourrez pas regarder les chaînes cryptées.

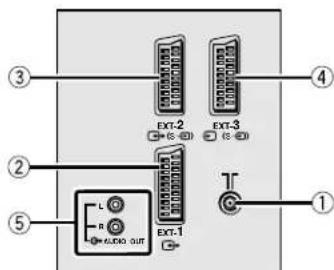

Face arrière

Prise de l'antenne (2) EXT-1 borne (2, 22, 36) EXT-2 borne (2, 5, 22, 36) EXT-3 borne (22, 36) AUDIO OUT borne (sauf AV28CH1EU) (37)

Attention

• Faire fonctionner uniquement sur la source d'alimentation spécifiée (CA 220 - 240 V, 50 Hz) sur l'appareil.

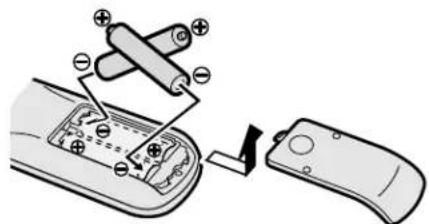

Mise en place des piles dans la télécommande

Utiliser deux piles sèches AAA/R03. Insérer les piles en plaçant la partie en premier et en s'assurant que les polarités et sont respectées.

• Respecter les avertissements indiqués sur les piles.
• La durée de vie des piles va de six mois à un an, selon la fréquence d'utilisation.
• Les piles livrées seront uniquement à l'installation et au test de votre téléviseur. Elles doivent être remplacées dès que cela s'avère nécessaire.
• Si la télécommande ne fonctionne pas correctement, remplacer les piles.

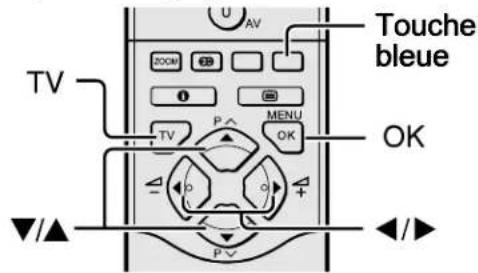

Réglages initiaux

À la première mise sous tension du téléviseur, il se met en mode de réglages initiaux et le logo JVC s'affiche. Suivre les instructions qui apparaissent à l'écran pour configurer les réglages initiaux.

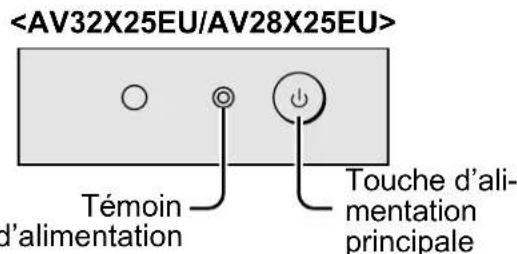

1 Appuyer sur la touche d'alimentation principale du téléviseur

Le témoin d'alimentation rouge s'allume (mise sous tension) puis devient vert pour signaler que le téléviseur est sous tension et le logo JVC s'affiche.

• Si le témoin d'alimentation reste rouge et ne passe pas au vert : Votre téléviseur se trouve en mode de veille. Appuyer sur la touche /I (Standby) de la télécommande pour permettre le téléviseur sous tension.
• Le logo JVC n'apparaît pas lorsque votre téléviseur a déjà été mis sous tension. Dans ce cas, utiliser les fonctions "LANGUAGE" et "AUTO" pour effectuer les réglages initiaux. Pour plus de détails, voir "INSTALLATION" à la page 27.

2 Appuyer sur la touche OK Le menu LANGUAGE apparait DIOOC2[E]FR

3 Appuyer sur les touches « et ▼ pour sélectionner français. appuyer ensuite sur la touche OK

La langue d'affichage des messages à l'écran est définie. Le menu PAYS apparait en tant que sous-menu de la fonction AUTO.

Il existe deux menus PAYS. Si vous appuyez sur la touche jaune, le menu PAYS change de la façon suivante:

4 Appuyer sur les touches « et » pour sélectionner le pays où vous vous trouvez

5 Appuyer sur la touche bleue pour démarrer la fonction AUTO

Le menu AUTO s'affiche et les chaînes TV reçues sont automatiquement enregistrées sous les numéros de programmes (PR).

• Pour annuler la fonction AUTO : Appuyer sur la touche TV.

D0004-FR

Lorsque les chaînes TV ont été enregistrées sous les numéros de programmes (PR), le menu EDITER apparait

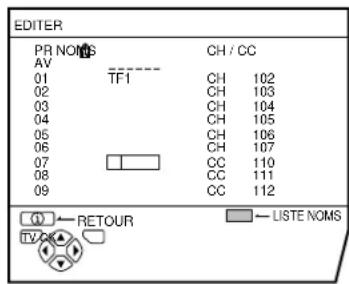

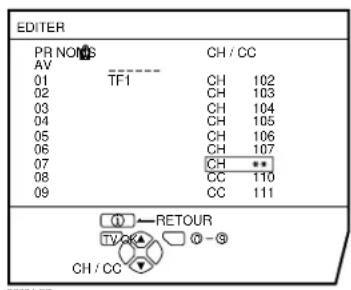

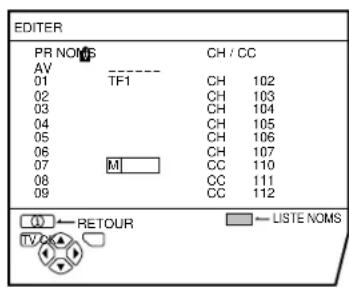

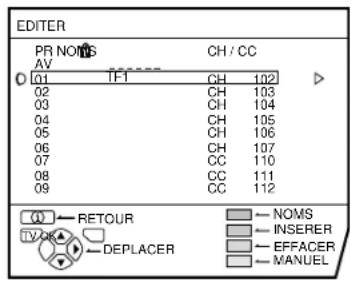

• Vous pouvez procéder à l'édition des numéros de programmes (PR) à l'aide de la fonction EDITER/MANUEL. Pour plus de détails, voir "EDITOR/MANUEL" à la page 28.
• Si vous n'avez pas besoin de la fonction EDITER/MANUEL, passez à l'étape suivante.

VouspouvrezutiliserlafonctionACI (Installation automatique deschaines) pour decoder lesdonnéesACIeteffectuer l'enregistrement de toutesles chaines de télévision tresrapidement. Pour plus dedetailsconcernantlafonctionACIetla façon delutiliser, voir“Utilisationde la fonctionACl”a la page33.

Si vous ne souhaitez pas utiliser la fonction ACI, appuyez sur la touche / pour désactiver ACI SAUT puis appuyez sur OK.

7 Si le magnétoscope raccordé n'est pas compatible t-v LINK :

Appuyer sur la touche TV pour quitter le menu T-V LINK.

Le menu T-V LINK disparaît.

En cas de raccordement d'un magnétoscope t-v LINK à la borne ext-2:

Suivre les instructions de fonctionnement "Téléchargement de données vers un magnétoscope" à la page 34 pour transmettre les données de numéro de programme (PR).

Les réglages initiaux sont à présent terminés et vous pouvez regarder la télévision

• Lorsque votre téléviseur parvient à détecter le nom de la chaîne TV à partir du signal d'émission, il enregistre automatiquement ce nom (NOMS) dans le numéro de programme (PR) sous lequel cette chaîne TV est enregistrée. Si une chaine TV que vous VOULEZ regarder n'est pas reprise dans un numero de programme (PR), il faut la regler manuellement a l'aide de la fonction MANUEL. Pour plus de détails, voir "EDITOR/MANUEL" à la page 28.
• La châne TV n'est pas enregistrée sous le nombre de programme PR 0 (AV). Pour enregistrer une châne TV dans PR 0 (AV), la régler manuellement à l'aide de la fonction MANUEL. Pour plus de détails, voir "EDITOR/MANUEL" à la page 28.

Fonctions t-v LINK

Lorsqu'un magnétoscope compatible avec les fonctions T-V LINK est raccordé à la borne EXT-2 du téléviseur, les procédures d'installation du magnétoscope et de visualisation de cassettes sont simplifiées. T-V LINK utilise les fonctions suivantes:

Pour utiliser les fonctions t-v LINK:

Vous devez avoir un magnétoscope compatible T-V LINK.

Le magnétoscope doit être raccordé à la borne EXT-2 du téléviseur par le biais d'un câble SCART où tous les fils sont utilisés.

Un "magnétoscope compatible T-V LINK" signifie un magnétoscope JVC possédant le logo T-V LINK ou un magnétoscope muni d'un des logos suivants. Ces magnétoscopes peuvent supporter certaines ou toutes les fonctions décrites plus haut. Pour plus de détails, consulter le manuel d'utilisation de votre magnétoscope. "Q-LINK" (une marque commerciale de Panasonic Corporation) "Data Logic" (une marque commerciale de Metz Corporation) "Easy Link" (une marque commerciale de Phillips Corporation) "Megalologic" (une marque commerciale de Grundig Corporation) "SMARTLINK" (une marque commerciale de Sony Corporation)

Téléchargement des présélections

Télécharger les données enregistrées concernant les chaînes TV du téléviseur au magnétoscope.

La fonction de téléchargement des présélections démarre automatiquement lorsque les réglages initiaux sont terminés ou lorsque les opérations AUTO ou EDITER/MANUEL sont commandées.

• Cette fonction peut être activée par l'intermédiaire du magnétoscope.

Lorsque l'indication "fonction NON available" s'affiche:

Si l'indication "FUNCTION NON AVAILABLE" s'affiche, le téléchargement n'a pas eu lieu correctement. Avant de réessayer le téléchargement, vérifier les points suivants:

• Le magnétoscope est-il sous tension?
• Le magnétoscope est-il compatible T-V LINK?
• Le magnétoscope est-il raccordé à la borne EXT-2?
• Tous les fils du câble SCART sont-ils utilisés?

Enregistrement direct

"Vous enregistrez ce que vous VOYZ" Vous pouvez enregistrer sur le magnétoscope les images que vous VOYZ sur le téléviseur en appuyant simplement sur une touche. Pour plus de détails à ce sujet, veuillez dire le manuel de votre magnétoscope. Mise en fonctionnement par l'intermédiaire du magnétoscope. "VCR EN ENREGISTREMENT" s'affiche.

Dans les circonstances suivantes, le magnétoscope s'arrête d'enregistrer si le téléviseur est mis hors tension, si vous changez de chaine ou d'entrée ou si le menu s'affiche sur le téléviseur:

Lors de l'enregistrement d'images provenant d'un appareil externe raccordé aux bornes TV. Lors de l'enregistrement d'une chaîne après son déchiffrement par un décodeur. Lors de l'enregistrement d'une chaîne en utilisant la sortie du téléviseur car le magnétoscope ne la reçoit pas correctement.

• Lorsque le magnétoscope n'est pas prét (par exemple, lorsqu'il n'y a pas de cassette insérée), l'indication "N'ENREGISTRE PAS" s'affiche. (Sauf AV28CH1EU)
• La mise en fonctionnement par le biais du téléviseur n'est pas possible.
• En règle générale, le magnétoscope ne peut pas enregistrer une chaîne qu'il ne peut pas recevoir correctement, même si vous pouvez voir les images de cette chaîne sur le téléviseur. Certains magnétoscopes permettent cependant d'enregistrer une chaîne par le biais de la sortie du téléviseur si la réception de cette chaîne est correcte à l'écran, même si le magnétoscope ne parvient pas à la recevoir clairement. Pour plus de détails, consulter le manuel d'utilisation de votre magnétoscope.

Mise sous tension automatique du téléviseur/visualisation des images du magnétoscope

Lorsque le magnétoscope se met en marche, le téléviseur se met automatiquement sous tension et les images provenant de la borne EXT-2 apparaisent à l'écran.

Lorsque le menu du magnétoscope est activé, le téléviseur se met automatiquement sous tension et les images provenant de la borne EXT-2 apparaissent à l'écran.

• Cette fonction n'est pas opérationnelle si l'alimentation principale du téléviseur est coupée. Mettre le téléviseur sous tension (en mode veille).

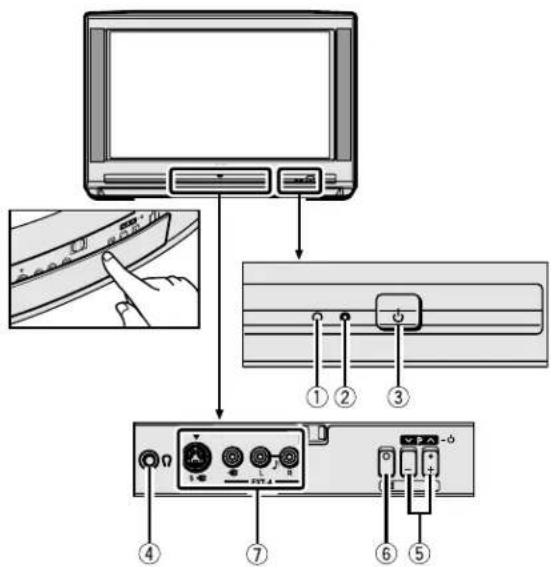

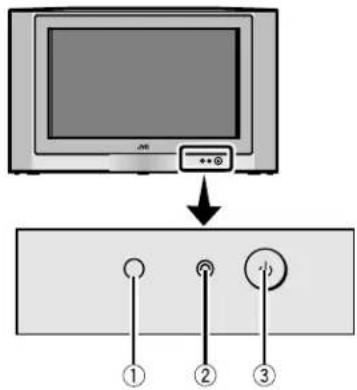

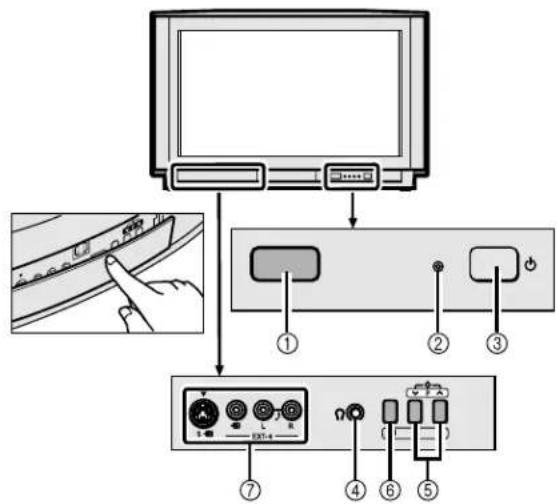

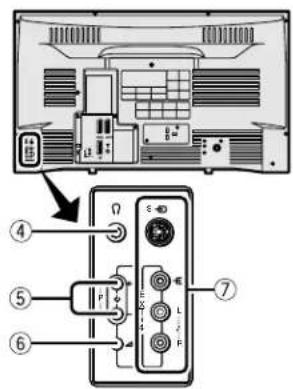

Touches et fonctions du téléviseur

Se reporter aux pages entre parenthèses pour plus d'informations.

Capturer de la télécommande Témoin d'alimentation (3, 8) Touche d'alimentation principale (3, 8) Prise pour casque d'écoute (mini prise jack) (36) Touches P V/ ∧ / Touches -/+ (8) Touche (volume) (8) EXT-4 borne (22, 36)

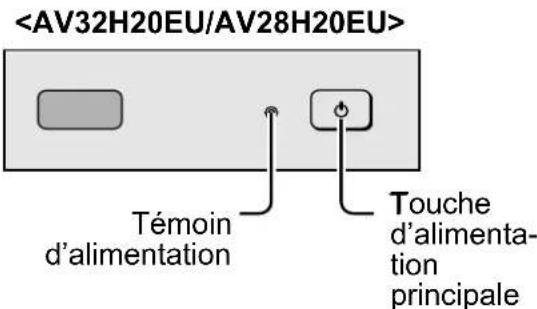

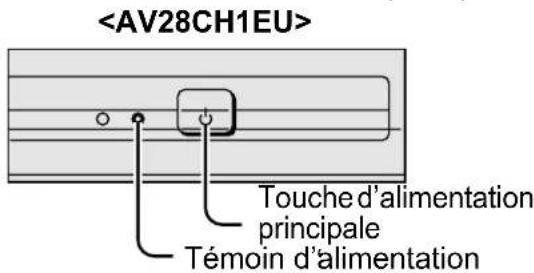

Appuyer sur la touche d'alimentation principale du téléviseur.

Le témoin d'alimentation rouge s'allume et le téléviseur est alors en mode de veille.

• Si le témoin d'alimentation vert s'allume, le téléviseur est déjà sous tension.

Pour permettre l'appareil hors tension:

Réappuyer sur la touche d'alimentation principale du téléviseur.

Le témoin d'alimentation s'éteint.

Attention

• La touche d'alimentation principale du téléviseur n'isole pas complètement le téléviseur du secteur. Si vous ne comptez pas utiliser le téléviseur pendant un certain temps, bien débrancher la fiche secteur de la prise secteur.

Mettre l'appareil sous tension à partir du mode de veille

Appuyer sur les touches P / pour mettre le téléviseur sous tension à partir du mode de veille

Sélectionner une chaîne de télévision

Appuyer sur les touches P V/∧ pour sélectionner un numéro de programme (PR) ou une borne EXT.

Réglage du volume

1 Appuyer sur la touche (Volume). Le témoin de niveau de volume apparait.

2 Appuyer sur les touches -†† pendant que le témoin de volume est affiché

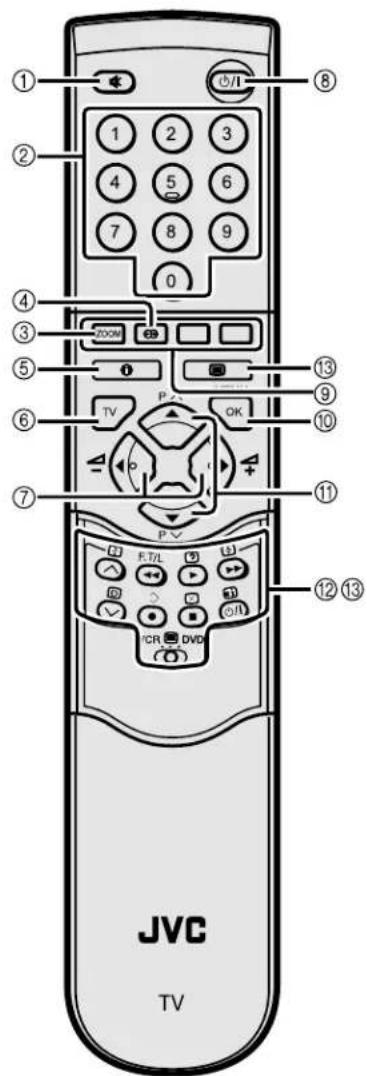

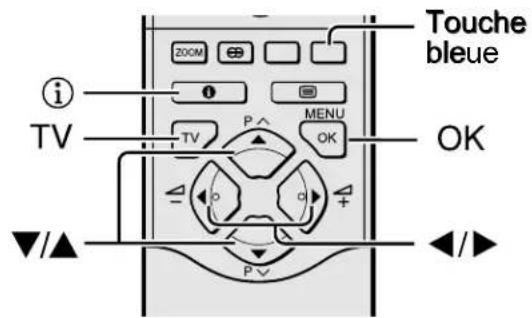

Touches de la télécommande et leurs fonctions

① Touche de coupure du son ② Touches numériques ③ Touche ZOOM ④ Touche HYPER SOUND ⑤ Touche d'informations ⑥ Touche TV ⑦ Touches ▼ ⑧ Touche de veille (Standby) ⑨ Touches des couleurs ⑩ Touche OK ⑪ Touches ▼ ⑫ VCR/DVD/Touche de commande du télétexte ⑬ VCR DVD interrupteur Touche (Texte)

Mettre l'appareil sous ou hors tension à partir du mode de veille

Appuyer sur la touche / (standby) pour mettre le téléviseur sous ou hors tension.

À la mise sous tension du téléviseur, le témoin d'alimentation rouge devient vert.

• Vous pouvez mettre l'appareil sous tension en appuyant sur la touche TV, sur les touches / ou sur les touches numériques.

Sélectionner une chaîne de télévision

Utiliser les touches numériques : Entrer le numéro de programme (PR) de la chaîne à l'aide des touches numériques.

Example:

• PR6 → appuyer sur 6
• PR12 → appuyer sur 1 et 2

Utilisation des touches Appuyer sur les touches pour sélectionner le numéro de programme souhaité (PR).

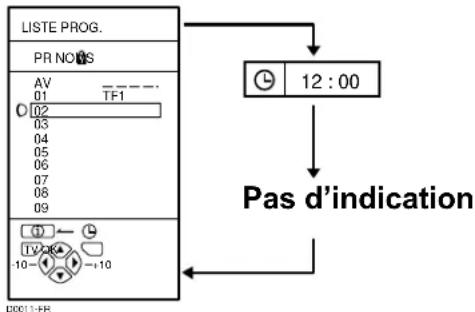

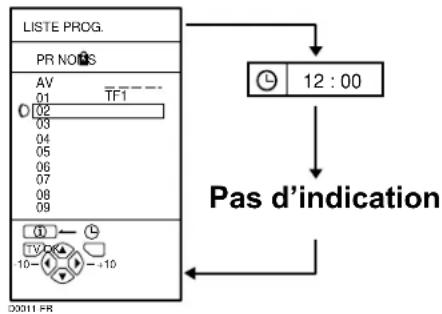

1 Appuyer sur la touche (information) pour afficher la LISTE PROG.

Appuyer sur la touche (Information) pour modifier l'affichage comme suit:

2 Appuyer sur les touches « et ▼ pour sélectionner un numéro de programme (PR). appuyer ensuite sur la touche OK

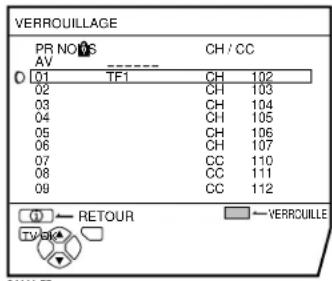

• Pour les numéros de programme (PR) pour lesquels la fonction VERROUILAGE est activée, le repère f (VERROUILAGE) s'affiche à côté du numéro de programme (PR) dans la LISTE PROG..
• Vous ne pouvez pas utiliser les touches / pour sélectionner un numéro de programme (PR) pour lequel la fonction VERROUILAGE est verrouillée.
• Si vous essayez de sélectionner un numéro de programme (PR) pour lequel la fonction VERROUILAGE est activée, le repère @ (VERROUILAGE) s'affichera et vous ne pourrez pas accéder à cette chaîne. Pour pouvoir regarder cette chaîne, se reporter aux explications concernant le "VERROUILAGE" à la page 25.

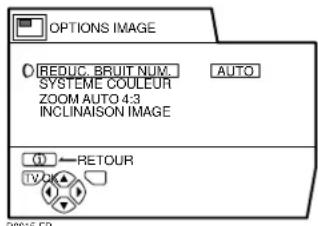

• Si l'image est inclinée, il faut la corriger. Voir "INCLINAISON IMAGE (Sauf AV28CH1EU)" à la page 21.

Réglage du volume

Appuyer sur les touches pour régler le volume.

Le témoin de volume apparait et le volume change à mesure que vous appuyez sur les touches - / +

Coupure du volume appuyer sur la touche (assourdissement) pour couper le volume.

Réappuyer sur la touche (Assourdissement) pour rétablir le niveau de volume précédent.

Utiliser la LISTE PROG.:

1 Appuyer sur la touche (Information) pour afficher la LISTE PROG.

2 Appuyer sur les touches « et pour sélectionner une borne EXT. appuyer ensuite sur la touche OK

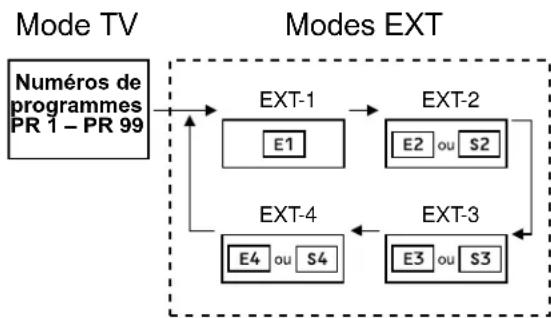

• Les bornes EXT sont enregistrées après le numéro de programme PR 99.
• Vous pouvez sélectionner un signal d’entrée vidéo entre le signal SVIDEO (signal Y/C) et un signal vidéo normal (signal composite). Pour plus de détails, voir "S-IN (entrée SVIDEO)" à la page 22.
• Si l'image n'est pas claire ou si les couleurs sont absentes, changer le système couleurs manuellement. Voir "SYSTEME COULEUR" à la page 20. Lorsque you choisissez une borne EXT sans signal d'entree, le numero de la borne EXT reste fixe a I'ecran.
• Ce téléviseur est équipé d'une fonction qui permet de changer automatiquement d'entrée en fonction de l’émission d’un signal spécial produit par l’appareil externe. (Laborne EXT-4 n’accepte pas ce signal.)

Pour revenir à une chaîne de télévision:

Appuyer sur la touche TV, sur les touches ∇/△ ou sur les touches numériques.

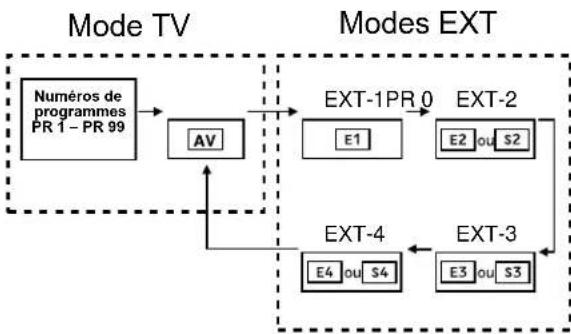

Pour utiliser les nombres de programme PR 0 (AV):

Lorsque le téléviseur et le magnétoscope sont raccordés uniquement par le biais du câble de l'antenne, la sélection du numéro de programme PR 0 (AV) vous permet de visualiser les images du magnétoscope. Régler manuellement le canal du magnétoscope RF sur le numéro de programme PR 0 (AV). Pour plus de détails, voir "EDITOR/MANUEL" à la page 28. Appuyer sur la touche O (AV) pour changer la sélection comme suit:

• Le canal du magnétoscope RF est envoyé comme signal RF du magnétoscope. Pour plus de détails, consulter également le manuel d'utilisation de votre magnétoscope.

Fonctionzoom

Vous pouvez modifier la taille de l'image à l'écran en fonction du rapport de l'image. Choisissez le réglage optimal parmi les modes ZOOM suivants.

Pour tout format d'image autre que l'image normale (Zoom auto 4:3), l'image affichera automatiquement de manière à tirer le meilleur parti de la taille de l'écran. Pour l'image normale (Zoom auto 4:3), l'image affiche conformément au mode ZOOM défini dans le menu ZOOM AUTO 4:3. Pour plus de détails, voir "ZOOM AUTO 4:3" à la page 20.

• AUTO risque de ne pas fonctionner correctement avec un signal de mauvaise qualité. Dans ce cas, choisir manuellement le meilleur mode ZOOM.
• Ce téléviseur reconnaît les signaux WSS (signaux pour écran large). Lors de la réception d'émissions avec WSS lorsque le mode ZOOM est réglé sur AUTO, l'appareil désigne automatiquement le mode ZOOM le plus ajusté en fonction des signaux WSS reçus.

NORMAL:

Sert à visualiser une image normale (avec un rapport zoom 4:3) non modifiée.

Ce mode étire les côtés gauche et droit d'une image normale (avec un rapport zoom 4:3) pour qu'elle remplisse l'écran sans paraître bizarre.

• Le haut et le bas de l'image sont légèrement coupés.

Ce mode agrandit l'image élargie (rapport zoom 14:9) jusqu'aux limites supérieures et inférieures de l'écran.

Ce mode agrandit l'image élargie (rapport zoom 16:9) pour qu'elle remplisse l'écran.

ZOOM 16:9 sous TITRES:

Ce mode agrandit l'image élargie (rapport zoom 16:9) avec les sous-titres pour qu'elle remplisse l'écran.

PLEIN Ecran:

Ce mode étire uniformément les côtés gauche et droit d'une image normale (rapport zoom 4:3) pour qu'elle remplisse l'écran large du téléviseur.

Dans le cas des images avec un rapport zoom 16:9 qui ont été réduites à une image de taille normale (rapport zoom 4:3), permet de restituer les dimensions d'origine.

2 Appuyer sur les touches▼▲ pour sélectionner un mode ZOOM. appuyer ensuite sur la touche OK

L'image s'étend et le mode ZOOM sélectionné s'affiche environ cinq secondes plus tard.

• Il est possible que le mode ZOOM change automatiquement sous l'effet du signal de commande d'un appareil externe. Si vous pouvez revenir au mode ZOOM précédent, choisissez à nouveau le mode ZOOM.

Réglage de la zone visible de l'image

Si les sous-titres ou le haut (ou le bas) de l'image sont coupés, régler la zone visible de l'image manuellement.

1 Appuyer sur la touche ZOOM

Le menu ZOOM apparait.

3 Pendant son affichage, appuyer sur les touches / pour régler verticalement la zone visible

• Vous ne pouvez pas régler la zone visible en mode NORMAL ou PLEIN ECRAN.

FonctionHYPER SOUND

Permet d'obtenir une ambiance sonore plus spacieuse.

Appuyer sur la touche (HYPER SOUND) pour activer ou désactiver la fonction HYPER SOUND

• La fonction HYPER SOUND ne fonctionne pas correctement avec le son mono.
• La fonction HYPER SOUND peut également être activée ou désactivée à l'aide du menu REGlAGE AUDIO. Pour plus de détails, voir "HYPER SOUND" à la page 22.

Affichage de l'heure

Vous pouvez afficher l'heure à l'écran.

Appuyer sur la touche (information) pour afficher l'heure

Appuyer sur la touche ① (Information) pour modifier l'affichage comme suit:

• Ce téléviseur se sert des données du télétexte pour définir l'heure exacte. S'il n'a pas reçu d'émetteur possédant des données de télétexte depuis sa mise sous tension, l'affichage de l'heure reste vierge. Pour voir l'heure, sélectionner un émetteur diffusant des données de télétexte. Tant que vous ne mettrez pas le téléviseur hors tension, même si vous sélectionnez d'autres émetteurs, l'heure restera affichée. Lorsque vous regardez des cassettes vidéo, il se peut qu'une heure erronée s'affiche.

Retour instantané à la chaîne TV

Vous pouvez revenir instantanément à une chaîne TV.

Appuyer sur la touche TV

Le mode TV est rappelé et une chaîne TV s'affiche.

Utilisation d'un VCR ou d'un lecteur DVD de marque JVC

Vous pouvez utiliser un magnétoscope ou un lecteur DVD de marque JVC. Appuyez sur une touche correspondant à celle de la télécommande pour obtenir la même fonction que celle commandée par la télécommande d'origine.

1 Régler le sélecteur VCR DVD sur la position VCR ou DVD

Pour faire fonctionner le magnétoscope, régler le sélecteur sur la position VCR.

Pour faire fonctionner le lecteur de DVD, régler le sélecteur sur la position DVD.

2 Appuyer sur la touche de commande vcr/dvd pour contrôler votre magnétoscope ou le lecteur de DVD

• Vous ne pouvez pas utiliser ces touches si votre appareil n'a pas été fabriqué par JVC.
• Même s'il a été conçu par JVC, certaines de ces touches ou n'importe laquelle de celles-ci risquent de ne pas fonctionner, en fonction de l'appareil utilisé.
• Vous pouvez utiliser les touches / pour sélectionner une chaîne TV que le magnétoscope recevra ou pour désigner le chapitre lu par le lecteur de DVD.
• Certains modèles de lecteurs de DVD utilisent les touches / pour les opérations d'avance et de retour rapide, et pour le choix du chapitre. Dans ce cas, les touches / ne sont pas opérationnelles.

Fonctionnement de base

Vous pouvez regarder trois types d’émissions de télétexte sur le téléviseur: FLOF (Fastext), TOP et WST.

3 Appuyer sur la touche (texte) pour afficher le télétexte

Appuyer sur la touche (Texte) pour changer de mode dans l'ordre suivant:

Pour revenir au mode TV:

Appuyer sur la touche TV ou sur la touche (Texte).

• Si vous avez des problèmes pour recevoir les émissions de télétexte, consulter votre revendeur local ou l'émetteur du télétexte. La fonction ZOOM n'est pas opérationnelle en mode TV et texte ni en mode Texte. Il n'est pas possible d'utiliser les menus lorsque vous regardez une émission du télétexte.
• La langue affichée dépend du pays réglé au menu de PAYS. Si les caractères d'un programme de télétexte n'apparaissent pas correctement, réglez le menu PAYS sur un autre pays. Pour les détails, voir "Modification du réglage PAYS" à la page 34.

Utilisation du modèleiste

Vous pouvez memoriser les nombres de vos pages de télétexte favorites pour pouvoir les rappeler rapidement à l'aide des touches de couleurs.

1 Appuyer sur la touche FETILL pour activer le mode nombre

Les numéros des pages mémorisés s'affichent dans le bas de l'écran.

2 Appuyer sur une touche de couleurs pour sélectionner une position. appuyer ensuite sur les touches de nombres pour entrer le numéro de la page

3 Appuyer sur la touche (Mémoriser) et la maintenir enfonnée

Les quatre numéros de page blancs clignotent pour indiquer qu'ils sont mémorisés.

Pour rappeler une page mémorisée :

1 Appuyer sur la touche FTTL pour activer le mode Liste

2 Appuyer sur une touche de couleurs à laquelle une page a été assignée

Pour quitter le mode Liste : Réappuyer sur la touche F. T/L.

Conserver l'affichage

Vous pouvez garder une page de télétexte affichée aussi longtemps que vous le souhaitez, même pendant la réception d'autres pages de télétexte.

Appuyer sur la touche (hold)

Pour annuler la fonction Hold:

Réappuyer sur la touche (Hold).

Certaines pages de télétexte comprennent des pages secondaires qui s'affichent automatiquement.

Vous pouvez conserver l'affichage de toute page secondaire ou la regarder à tout moment.

1. Appuyer sur la touche (Page secondaire) pour activer la fonction de page secondaire

Les numéros des pages secondaires s'affichent à gauche de l'écran.

Couleur* Signifikation du numéro de page secondaire

Jaune Affiché acuèlement.

Blanc Peut être affiché.

Bleu ou rouge Ne peut pas être affiché et n'est pas envoyé.

Couleur de fond du numéro de la page secondaire.

2 Appuyer sur les touches ∇δ pour désigner un numéro de page secondaire

Pour annuler la fonction de page secondaire:

Réappuyer sur la touche (Page secondaire).

Révélation

Certaines pages de télétexte comprennent du texte caché (comme les réponses à un jeu). Vous pouvez afficher le texte caché.

Chaque fois que vous appuyez sur la touche (Révélé), le texte est caché ou révélé

Dimension

Vous pouvez doubler la hauteur de l'affichage du télétexte.

Appuyer sur la touche (taille).

Vous pouvez revenir instantanément à la page d'index.

Appuyer sur la touche (index)

Reviens à la page 100 ou à une page précise précédemment.

Reviens au numéro de page affiché dans la zone inférieure gauche de l'écran.

Annuler

Vous pouvez rechercher une page de télétexte tout en regardant la télévision.

1 Appuyer sur une touche de numéro pour entrer un numéro de page ou appuyer sur une touche de couleurs

Le téléviseur recherche une page de télétexte.

2 Appuyer sur la touche (annuler)

Le programme TV apparait. Lorsque le téléviseur a trouvé la page de télétexte, son numéro apparait dans le coin supérieur gauche de l'écran.

3 Appuyer sur la touche (annuler) pour revenir à une page de télétexte quand son numéro est affiché à l'écran

• Vous ne pouvez pas revenir au mode TV, même en appuyant sur la touche (Annuler). Une émission de TV s'affiche provisoirement à la place du programme du télétexte.

Utilisation du menu du téléviseur

Ce téléviseur est équipé d'un certain nombre de fonctions que vous pouvez activer ou désactiver à l'aide de menus. Pour tirer le meilleur parti de toutes ses fonctions, il vous faut comprendre complètement le fonctionnement de base des menus.

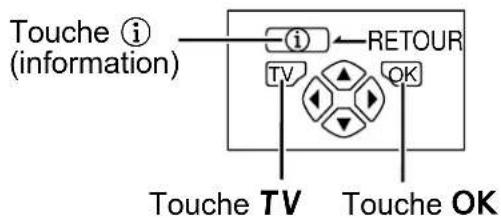

1 Appuyer sur la touche CK pour afficher le MENU (MENU principal)

D0013-F9

L'affichage qui apparaît en bas d'un menu signale des touches de la télécommande qui peuvent être utilisées pour effectuer la fonction.

Lorsqu'un menu s'affiche à l'écran, il se peut que le mode ZOOM passe automatiquement au mode PLEIN ECRAN. Il ne s'agit pas d'une anomalie. Lorsque le menu disparaît, le mode ZOOM revient au mode ZOOM sélectionné précédemment.

2. Appuyer sur les touches pour sélectionner le titre d'un menu, puis appuyer sur la touche OK. Le menu apparait.

Pour revenir au menu précédent: Appuyer sur la touche (Information).

Pour quitter un menu immédiatement: Appuyer sur la touche TV.

3 Appuyer sur les touches ∇δ pour sélectionner une fonction.

• Pour plus de détails sur les fonctions des menus, voir les pages suivantes.

4 Appuyer sur les touches «▶» pour sélectionner le réglage de cette fonction.

Pour activer une fonction qui n'apparaît que par son nom, suivre les descriptions de cette fonction sur les pages suivantes.

L'affichage qui apparait dans le bas d'un menu signale une touche de la télécommande qui peut être utilisée pour effectuer la fonction

5 Appuyer sur la touche COK pour valider le réglage

Le menu disparaît.

Lorsque vous regardez des émissions de télévision au système NTSC, les menus s'affichent à environ la moitié de leur taille verticale normale.

Reglage IMAGE

00014-FR

Vous pouvez sélectionner l'un des trois modes TEINTE (trois sortes de réglages d'image) pour ajuster les réglages de l'image automatiquement.

Vous obtiendrez une base de couleur blanche froide avec une accentuation dans les niveaux de couleur et de contraste qui crée une image plus vive.

Vous obtiendrez une base de couleur orange/rouge chaude qui donne les niveaux de couleur et de contraste appropriés pour regarder un film.

Vous obtiendrez une base de couleur blanche normale avec des niveaux de couleur et de contraste normaux.

Réglage de l'image

Vous pouvez modifier les réglages de l'image de chaque mode TEINTE à votre convenance.

Contraste

Sert à régler le contraste de l'image.

: inférieur : supérieur

Lumiere

Sert à régler la luminosité de l'image.

: plus lumineuse : plus lumineuse

Nettete

Sert à régler la netteté de l'image.

: plus douce : plus nette

Couleur

Sert à régler la couleur de l'image.

: plus claire : plus intense

TEINTE NTSC

Sert à régler la teinte de l'image.

: rougeâtre : verdâtre

• Vous pouvez uniquement modifier le réglage TEINTE NTSC (teinte de l'image) lorsque le système couleurs est NTSC 3.58 ou NTSC 4.43. (Voir "Spécifications techniques" à la page 43.)

Pour revenir aux règles par défaut dans chaque mode TEINTE:

Appuyer sur la touche bleue.

• Cette opération rappelle les règles d'image par défaut dans le mode TEINTE sélectionné et les mémorise dans le mode TEINTE.

01015-FR

REDUC. BRUIT NUM.

La fonction REDUC. BRUIT NUM. est une fonction qui permet de réduire les interférences apparaissant sur l'image originale.

Vous avez le choix entre trois réglages pour la fonction REDUC. BRUIT NUM.: AUTO, MINI et MAXI.

Le téléviseur règle automatiquement le niveau de l'effet REDUC. BRUIT NUM. en fonction de la quantité de bruit de l'image, de façon à obtenir le résultat optimal.

• Si vous augmentez trop le niveau de la fonction REDUC. BRUIT NUM., cela aura un effet néfaste sur la netteté de l'image. Dans toute la mesure du possible, il est recommandé de régler la fonction sur AUTO.

Le niveau de l'effet REDUC. BRUIT NUM. se règle au minimum. Si vous régalez la fonction REDUC. BRUIT NUM. sur AUTO mais que vous avez l'impression que l'image n'est pas reproduite avec toute la netteté de l'image originale, revenez de AUTO à MINI.

• Le réglage MINI ne conviendra pas pour les images de qualité médiocre avec un niveau de bruit important.

Le niveau de l'effet REDUC. BRUIT NUM. se règle au maximum. Si vous régalez la fonction REDUC. BRUIT NUM. sur AUTO mais que l'image renferme encore du bruit, revenez de AUTO à MAXI.

• Le réglage MAXI ne conviendra pas pour les images de haute qualité renfermant très peu de bruit.

DigiPure Pro (uniquement pour les modèles AV32X25EU/ AV28X25EU)

La fonction DigiPure Pro fait appel aux dernières techniques numériques pour vous fournir une image à l'aspect naturel. La fonction DigiPure Pro comprend les deux fonctions suivantes.

La fonction digipure

Cette fonction permet de créer une image à l'aspect naturel en éliminant les bords inutiles des images très contrastées et très nettes. Pour les images peu contrastées, des bords sont ajoutés pour créer une image plus nette et plus détaillée.

Vous avez le choix entre trois réglages pour la fonction DigiPure : AUTO, MINI et MAXI.

• Si vous régalez l'effet DigiPure sur une valeur trop élevée pour une image de mauvaise qualité qui contient de nombreuses interférences, cet effet risque d'accentuer les interférences. Dans la mesure du possible, il est recommandé de régler la fonction sur AUTO.

Fonction de compensation de mouvement de l'image:

Cette fonction affiche des images avec des mouvements rapides (notamment les joueurs ou la balle dans un match de football) de manière moins saccadée et plus naturelle à l'écran.

• Le niveau de l'effet de la compensation du mouvement de l'image ne peut pas être modifié. Le niveau de l'effet est identique quels que soient les réglages AUTO, MINI ou MAXI utilisés.

1 Sélectionner digipure pro.

2 Appuyer sur les touches «▶» pour sélectionner un réglage. Appuyer ensuite sur la touche OK.

Le téléviseur règle automatiquement le niveau de l'effet DigiPure en fonction de la quantité de bruit de l'image, de façon à obtenir le résultat optimal.

Le niveau de l'effet DigiPure est réglé au minimum. Si vous régalez la fonction DigiPure Pro sur AUTO mais que l'image renferme encore du bruit, revenez de AUTO à MINI.

Le réglage MINI ne conviendra pas pour les images de haute qualité renfermant très peu de bruit.

Le niveau de l'effet DigiPure est réglé au maximum. St Si vous régalez la fonction DigiPure Pro sur AUTO mais que vous avez l'impression que l'image n'est pas reproduite avec toute la qualité de l'image originale, revenez de AUTO à MAXI.

• Le réglage MAXI ne conviendra pas pour les images de qualité médiocre avec un niveau de bruit important.

La fonction DigiPure Pro est désactivée.

Systeme couleur

Le système couleurs est sélectionné automatiquement. Cependant, si l'image n'est pas nette ou si aucune couleur n'apparaît, il convient de sélectionner le système couleurs manuellement.

1 Sélectionner le SYSTEME COULEUR puis appuyer sur la touche OK.

2 Appuyer sur les touches «▶» pour sélectionner le système couleurs approprié. Appuyer ensuite sur la touche OK.

Système PAL

SECAM:

Système SECAM

NTSC 3.58:

NTSC 3.58 Système MHz

NTSC 4.43:

NTSC 4.43 Système MHz

Cette fonction permet de détecter un système couleurs à partir du signal entrant. C'est uniquement lorsque vous regardez une image provenant d'un numéro de programme PR 0 (AV) ou d'une borne EXT que vous pouvez effectuer une sélection à l'aide de la fonction AUTO.

• La fonction AUTO risque de ne pas fonctionner correctement si le signal est de mauvaise qualité. Si l'image est anormale avec la fonction AUTO, sélectionner un autre système couleurs manuellement.
• Sous les nombres de programme PR 0 (AV) à PR 99, vous ne pouvez pas sélectionner NTSC 3.58 ou NTSC 4.43.

ZOOM AUTO 4:3

Vous pouvez sélectionner l'un des trois modes ZOOM, NORMAL, PANORAMIC ou ZOOM 14:9, comme mode ZOOM pour l'image normale (rapport zoom 4:3).

Sélectionner ZOOM AUTO 4:3 puis appuyer sur la touche OK

D0017-FR

2 Appuyer sur les touches ▼▲ pour sélectionner un mode ZOOM

Inclinalson IMAGE (sauf AV28CH1EU)

Dans certains cas, la force magnétique de la terre peut faire incliner l'image. Dans ce cas, il convient de corriger cette inclinaison.

1 Appuyer sur les touches ▼ pour sélectionner INCLINAISON IMAGE. Appuyer ensuite sur la touche OK

2 Appuyer sur les touches ▼ ▲ jusqu'à ce que l'image soit à niveau. Appuyer ensuite sur la touche OK

Reglage AUDIO

D0019 FR

Stereo/i·ii

Lorsque vous regardez une émission bilingue, vous pouvez sélectionner Bilingue I (menu secondaire I) ou Bilingue II (menu secondaire 2). Lors d'une mauvaise réception d'une émission stéréo, vous pouvez passer du son stéréo au son mono de sorte à pouvoir entendre l’émission plus clairement et plus facilement.

OD: Son stereo

O : son mono

I: Bilingue I (menu secondaire I) II: Bilingue II (menu secondaire II)

Le mode audio que vous pouvez sélectionner varie en fonction de l'émission de télévision. - Cette fonction n'est pas opérationnelle dans les modes EXT. Et elle n'apparait pas non plus dans le menu REGlAGE AUDIO.

Réglage du son

Vous pouvez régler le son à votre convenance.

Sert à régler la tonalité grave du son.

: plus faible : plus fort

Sert à régler la tonalité aigüe du son.

: plusfaible

: plusfort

Balance

Sert à régler la balance entre le haut-parleur gauche et le haut-parleur droit.

: augmente le volume du haut-parleur gauche. : augmente le volume du haut-parleur droit.

Vous pouvez utiliser la fonction BBE pour écouter un son agréable et fidèle à l'enregistrement du son d'origine.

Cette fonction est activée.

Cette fonction est désactivée.

Sous licence de BBE Sound, Inc. BBE est une marque déposée de BBE Sound, Inc.

Permet d'obtenir une ambiance sonore plus spacieuse.

Cette fonction est activée.

Cette fonction est désactivée. Le menu disparaît.

La fonction HYPER SOUND ne fonctionne pas correctement avec le son mono. - Vous pouvez activer ou désactiver la fonction HYPER SOUND en une seule opération. Pour plus de détails, voir "Fonction HYPER SOUND" à la page 12.

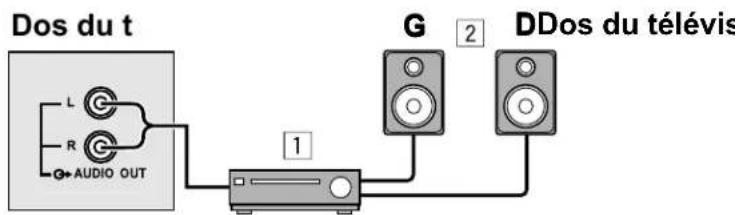

Vous pouvez couper le son des haut-parleurs du téléviseur, mais vous ne devez le faire que lorsqu'un système audio est relié au téléviseur à la place des haut-parleurs.

Les haut-parleurs du téléviseur diffusent le son.

Les haut-parleurs du téléviseur ne diffuseront aucun son.

• Les touches / de la télécommande et les touches (volume) de la face avant du téléviseur peuvent être utilisées pour contrôler le volume de chaque haut-parleur simultanément.
• Une augmentation excessive du volume de l'amplificateur risque d'endommager les haut-parleurs.

S-in (entrée s-video)

Lors du raccordement d'un appareil (comme un magnétoscope S-VHS) qui permet l'émission d'un signal S-VIDEO (signal Y/C), vous pouvez apprécier l'image de haute qualité du signal S-VIDEO (signal Y/C).

Préparation:

• Tout d'abord, lire le manuel d'utilisation de l'appareil et du "Préparatifs supplémentaires" à la page 36 afin d'apprendre comment raccorder l'appareil correctement au téléviseur. Ensuite, suivre le manuel d'utilisation de l'appareil pour le régler de sorte qu'il puisse émettre un signal S-VIDEO (signal Y/C) vers le téléviseur.
• Ne pas régler l'entrée S-IN (entrée SVIDEO) sur la borne EXT raccordée à un appareil qui ne peut pas émettre un signal SVIDEO (signal Y/C). Si les réglages sont incorrects, aucune image n'apparaitra.

2 Appuyer sur la touche jaune et régler l'entrée s-in (entrée SVIDEO).

Appuyer ensuite sur la touche OK

Un repère A S-IN (entrée S-VIDEO) s'affiche. Vous pouvez voir un signal SVIDEO (signal Y/C) au lieu du signal vidéo normal (signal composite).

Pour annuler le réglage s-in (entree s-video):

Appuyer sur la touche jaune pour effacer le repère S-IN (entree S-VIDEO). Les images du signal vidéo normal (signal composite) réapparaissent.

• La borne EXT-1 n’accepte pas le signal S-VIDEO (signal Y/C) et vous ne pouvez pas régler S-IN (entrée S-VIDEO) sur la borne EXT-1.
• Le réglage de S-IN (entrec S-VIDEO) modifie le caractère principal, qui passe de "E" à "S". Par exemple, "E2" devient "S2".
• Même un appareil qui permet l'émission d'un signal S-VIDEO (signal Y/C) peut diffuser un signal vidéo normal (signal composite) en fonction des réglages établis. Si une image ne peut pas s'afficher à cause du réglage S-IN (entrec S-VIDEO) effectué, relire attentivement le manuel d'utilisation pour réviser les réglages de l'appareil.

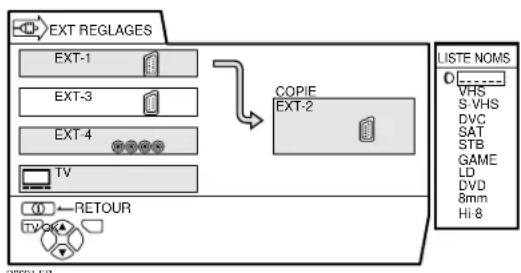

Vous pouvez assigner un nom aux appareils raccordés à chaque borne EXT. L'attribution d'un nom à une borne EXT provoque l'affichage du numéro de cette borne EXT et de son nom.

3 Appuyer sur les touches▼▲ pour sélectionner un nom. appuyer ensuite sur la touche OK

La LISTE NOMS disparaît et le nom est assigné à la borne EXT.

• Vous ne pouvez pas assigner à la borne EXT un nom qui n'apparaît pas dans la liste (LISTE NOMS).

Pour effacer un nom assigné à une borneext:

Sélectionner un espace vierge.

4 Appuyer sur la touche CK pour valider le réglage

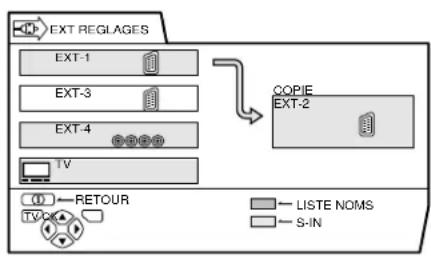

Vous pouvez sélectionner la source d'un signal à diffuser par une borne EXT-2. Vous pouvez sélectionner n'importe quel signal de sortie de l'appareil raccordé à la borne EXT ainsi que l'image et le son de la chaîne TV que vous regardez pour le diffuser par la borne EXT-2.

2 Appuyer sur les touches ▼ pour sélectionner une borne EXT ou TV. appuyer ensuite sur la touche OK

La flèche dans le menu représente le débit des signaux. Le côté gauche de la flèche indique la diffusion d'une source de signaux par la borne EXT-2.

EXT-1/EXT-3/EXT-4:

Le signal de sortie de l'appareil raccordé à une borne EXT passé par le téléviseur et est diffusé par la borne EXT-2.

L'image et le son de la chaîne TV que vous regardez sont diffusés par la borne EXT-2.

• Pendant la copie, vous ne pouvez pas éteindre le téléviseur. La mise hors tension du téléviseur couperait également l'émission de signaux diffusés par la borne EXT-2.
• Lorsque vous sélectionnez une borne EXT comme sortie, vous pouvez regarder une émission TV ou l'image envoyée par l'autre borne EXT pendant la copie de l'image d'un appareil raccordé à la borne EXT sur un magnétoscope raccordé à la borne EXT-2.
• Les signaux RGB des produits TV ne peuvent pas être diffusés. Les programmes de télétexte ne peuvent pas être diffusés.

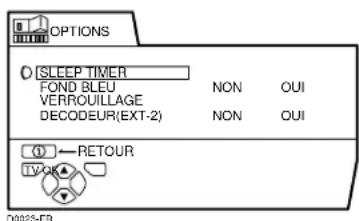

Vous pouvez programmer le téléviseur pour qu'il s'éteigne automatiquement après un certain temps.

1 Sélectionner SLEEP TIMER puis appuyer sur la touche OK

Le menu secondaire de la fonction SLEEP TIMER apparait.

2 Appuyer sur les touches « pour régler le laps de temps. appuyer ensuite sur la touche OK

Vous pouvez définir ce laps de temps jusqu'à 120 minutes maximum (2 heures), par pas de 10 minutes.

• Une minute avant que la fonction SLEEP TIMER n’éteigne le téléviseur, l’indication "BONNE NUIT!" s’affiche.
• La fonction SLEEP TIMER ne peut cependant pas servir à couper l'alimentation principale du téléviseur.
• Lorsque la fonction SLEEP TIMER est activée, vous pouvez réafficher le menu secondaire de cette fonction SLEEP TIMER pour confirmer et/ou changer le laps de temps restant pour la fonction SLEEP TIMER. Appuyer sur la touche OK pour quitter le menu après avoir confirmé et/ou modifié le temps restant.

Pour annuler la fonction SLEEP TIMER:

Appuyer sur la touche pour régler le laps de temps sur "NON."

Vous pouvez programmer le téléviseur pour que l'écran devienne automatiquement bleu et pour assourdir le son lors de la réception d'un signal trop faible, lorsque aucun signal n'est reçu ou lorsqu'il n'y a aucune entrée provenant d'un appareil extérieur.

Cette fonction est activée.

Cette fonction est désactivée.

Verrouillage

Lorsque vous souhaitez que vos enfants ne regardent pas certaines chaînes de télévision, vous pouvez utiliser la fonction VERROUILAGE pour verrouiller ces chaînes. S'ils sélectionnent un numéro de programme (PR) sous lequel une chaine verrouillée est mémorisée, l'écran devient alors bleu et affiche ① (VERROUILAGE), et ils ne peuvent pas regarder cette chaine. A moins d'entrer un numéro ID prédéfini en effectuant une opération particulière, le verrouillage ne peut être désactivé et les enfants ne peuvent pas regarder les chaînes en question.

1 Sélectionner VERROUILAGE puis appuyer sur la touche 0 (AV)

"REGLAGE NO. ID" (Ecran de réglage du numéro ID) apparait.

D0025 FR

3 Appuyer sur la touche CK

Le menu secondaire de VERROUILAGE apparait.

4 Appuyer sur les touches VEA pour selectionner une chaine TV

Chaque fois que vous appuyez sur les touches /, le numéro de programme (PR) change et l'image de la chaîne TV mémorisée sous ce numéro de programme (PR) apparait à l'écran.

5 Appuyer sur la touche bleue pour régler la fonction VERROUILAGE. Appuyer ensuite sur la touche OK

(VERROILLAGE) s'affiche pour indiquer que cette chaine TV est verrouillée.

Pour réinitialiser la fonction VERROUILAGE:

Réappuyer sur la touche bleue.

(VERROUILLAGE) disparaît.

Afin d'éviter une réinitialisation trop facile de la fonction VERROUILAGE, le menu disparaît lorsque vous sélectionnez la fonction

VERROUILAGE et que vous appuyez sur la touche OK, comme pour les opérations de menu normales.

2 Régler le numéro ID qui vous convient

1 Appuyer sur les touches ▽/△ pour sélectionner un numéro. 2 Appuyer sur les touches pour déplacer le curseur.

1 Sélectionner un numéro de programme (PR) correspondant à une chaîne TV verrouillée, à l'aide des touches de numéros ou de LISTE PROG.

L'écran devient bleu et l'indication (VERROUILAGE) apparaît. Vous ne pouvez pas regarder cette chaîne.

3 Appuyer sur les touches de numérotres pour entrer le numéro ID

Le verrouillage est provisoirement levé afin que vous puissiez regarder la chaîne TV.

Si vous avez oublié le numéro ID:

Effectuer l'opération 1 de la fonction "Pour régler la fonction VERROUILAGE". Après avoir vérifié le numéro ID, appuyer sur la touche TV pour quitter le menu.

• Meme si vous supprimez temporairement le verrouillage, cela ne signifie pas que la fonction VERROUILAGE est annulée pour la chaine TV en question. La prochaine fois que quelqu'un essaiera de regarder cette chaine, elle sera de nouveau verrouillée.
• Pour annuler cette fonction VERROUILLAGE, vous devez à nouveau exécuter l'opération "Pour régler la fonction VERROUILLAGE".
• Afin d'éviter une sélection trop facile d'un numéro de programme (PR) sous lequel une chaîne TV verrouillée a été enregistrée, le numéro de programme (PR) a été configuré de façon à ne pas pouvoir être sélectionné à l'aide des touches / ou des touches de commande du téléviseur.
• Afin d'éviter une réinitialisation trop facile du verrouillage, "NO. ID" (écran d'entrée du NO. ID) est réglé de façon à ne pas pouvoir apparaître si vous n'appuyez pas sur la touche ① (Information).

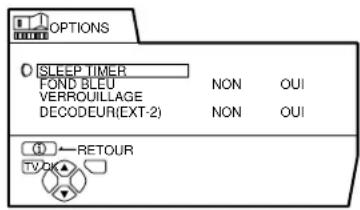

Decodeur (EXT-2)

Vous pouvez uniquement utiliser cette fonction lorsque vous raccordez un décodeur avec un magnétoscope compatible T-V LINK à la borne EXT-2. Pour l'utiliser, se reporter à "Utilisation de la fonction DECODEUR (EXT-2)" à la page 35.

Attention

• Si vous n'avez pas raccordé un décodeur avec un magnétoscope compatible T-V LINK connecté à la borne EXT-2, le réglage accidentel de cette fonction sur "OUI" provoque la suppression de l'image et du son de la chaîne TV que vous regardez.

Installation

Vous pouvez sélectionner la langue que vous souhaitez utiliser pour les messages à l'écran dans la liste de langues du menu.

1 Sélectionner language puis appuyer sur la touche OK

Le menu secondaire de la fonction LANGUAGE apparait.

00002(FR)-FR

2 Appuyer sur les touches « et pour sélectionner une langue. appuyer ensuite sur la touche OK

Vous pouvez mémoriser automatiquement les chaînes TV que vous parvenez à recevoir correctement dans les numéros des programmes du téléviseur (PR) en effectuant les opérations suivantes.

1 Sélectionner AUTO. appuyer ensuite sur la touche OK

Le menu PAYS apparait en tant que sous-menu de la fonction AUTO.

Il existe deux menus PAYS. Si vous appuyez sur la touche jaune, le menu PAYS change de la façon suivante:

3 Appuyer sur la touche bleue pour démarrer la fonction AUTO

Le menu AUTO s'affiche et les chaînes TV reçues sont automatiquement enregistrées sous les numéros de programmes (PR).

• Pour supprimer la fonction AUTO, appuyer sur la touche TV.

D0004-FR

Lorsque les chaînes TV ont été enregistrées sous les numéros de programmes (PR), le menu EDITER s'affiche.

• Vous pouvez procéder à l'édition des numéros de programmes (PR) à l'aide de la fonction EDITER/MANUEL. Pour plus de détails, voir "EDITOR/MANUEL" à la page 28.
• Si vous n'avez pas besoin de la fonction EDITER/MANUEL, passez à l'étape suivante.

Vous pouvez utiliser la fonction ACI (Installation automatique des chaînes) pour décoder les données ACI et effectuer l'enregistrement de toutes les chaînes de télévision très rapidement. Pour plus de détails concernant la fonction ACI et la façon de l'utiliser, voir "Utilisation de la fonction ACI" à la page 33.

Si vous ne souhaitez pas utiliser la fonction ACI, appuyez sur ▽ / △ pour sélectionner ACI SAUT et appuyez ensuite sur OK.

5 Si le magnétoscope raccordé n'est pas compatible t-v LINK :

Appuyer sur la touche TV pour quitter le menu T-V LINK.

En cas de raccordement d'un magnétoscope t-v LINK à la borne ext-2:

Suivre les instructions de fonctionnement "Téléchargement de données vers un magnétoscope" à la page 34 pour transmettre les données de numéro de programme (PR).

• Lorsque votre téléviseur parvient à détecter le nom de la chaîne TV à partir du signal d'émission, il enregistre automatiquement ce nom (NOMS) dans le numéro de programme (PR) sous lequel cette chaîne TV est enregistrée. Si une chaine TV que vous voulez regarder n'est pas reprise dans un numero de programme (PR), il faut la régler manuellement à l'aide de la fonction MANUEL. Pour plus de détails, voir "EDITOR/MANUEL" à la page 28.
• La chaine TV n'est pas enregistrée sous le nombre de programme PR 0 (AV). Pour enregistrer une chaine TV dans PR 0 (AV), la régler manuellement à l'aide de la fonction MANUEL. Pour plus de détails, voir "EDITOR/MANUEL" à la page 28.

Les fonctions EDITER/MANUEL sont divisées en deux types : l'édition des numéros de programme sélectionnés (PR) (fonctions EDITER) et l'enregistrement manuel d'une chaîne TV que vous pouvez regarder dans un numéro de programme (PR) (fonction MANUEL). Vous trouvez ci-dessous tous les détails concernant ces fonctions :

Attention

• L'utilisation de la fonction DEPLACER, EFFACER ou INSERER remplace la liste actuelle des numéros de programmes (PR). Dès lors, les numéros de programmes (PR) de certaines chaînes TV vont changer.
• L'utilisation de la fonction MANUEL pour une chaîne TV verrouillée par le biais de la fonction VERROUILAGE supprime la fonction VERROUILAGE pour cette chaîne TV.
• L'utilisation de la fonction MANUEL pour une chaîne TV dont la fonction DECODEUR (EXT-2) est régée sur OUI remet le réglage de cette fonction DECODEUR (EXT-2) sur NON pour cette chaîne TV.
• Lorsqu'une chaîne TV est déjà programmée dans PR 99, l'utilisation de la fonction INSERER supprime sa programmation.

1 Sélectionner editer/manuel puis appuyer sur la touche OK

• Le numéro de programme PR 0, "AV" apparait dans la liste des numéros de programmes (PR).
• Le numéro de borne EXT n'apparaît pas dans la liste des numéros de programmes (PR).

• Le numéro CH/CC est un numéro unique pour le téléviseur et il correspond au numéro de chaîne d'un émetteur TV. Pour connaître les rapports entre un numéro de chaîne et un numéro CH/CC, voir "Numéros CH/CC" à la page 38.

Deplacer:

Cette fonction permet de changer le numéro de programme (PR) d'une chaîne TV.

Cette fonction permet d'attribuer un nom de chaîne (NOMS) à un émetteur TV.

Cette fonction permet d'ajouter une nouvelle chaîne TV à la liste actuelle des numéros de programmes (PR) par le biais du nombre CH/CC.

• Vous ne pouvez pas utiliser la fonction INSERER si vous ne connaissiez pas le numéro de chaine d'un émetteur TV. Utilisez la fonction MANUEL pour enregistrer une chaine TV sous le numéro de programme (PR).

Cette fonction permet de supprimer toute chaîne TV inutile.

Cette fonction permet d'enregistrer manuellement une nouvelle chaîne TV dans un numéro de programme (PR).

3 Appuyer sur la touche CK pour valider les réglages

Le menu T-V LINK apparait.

4 Si le magnétoscope raccordé n'est pas compatible t-v LINK :

Appuyer sur la touche TV pour quitter le menu T-V LINK.

Le menu T-V LINK disparaît et tous les réglages sont terminés.

En cas de raccordement d'un magnétoscope t-v LINK à la borne ext-2:

Suivre les instructions de fonctionnement "Téléchargement de données vers un magnétoscope" à la page 34 pour transmettre les données de numéro de programme (PR) au magnétoscope.

1 Appuyer sur les touches▼▲ pour sélectionner une chaîne TV

Chaque fois que vous appuyez sur les touches ▼▲, le numéro de programme (PR) change et l'image de la chaîne TV mémorisée sous ce numéro de programme (PR) apparait à l'écran.

2 Appuyer sur la touche pour démarrer la fonction deplacer

D0030-FR

Pour annuler la fonction DEPLACER:

Appuyer sur la touche ① (Information).

1 Appuyer sur les touches▼▲ pour sélectionner une chaîne TV

Chaque fois que vous appuyez sur les touches ▼▲, le numéro de programme (PR) change et l'image de la chaîne TV mémorisée sous ce numéro de programme (PR) apparait à l'écran.

4 Appuyer sur la touche bleue pour afficher LISTE NOMS (la LISTE des NOMS de chaînes)

0003G-FR

5 Appuyer sur les touches ∇δ pour sélectionner le nom de la chaîne (NOMS)

Pour annuler la fonction NOMS : Appuyer sur la touche ① (Information).

6 Appuyer sur la touche CK pour attribuer un nom de chaine (NOMS) à une chaine TV

• Vous pouvez attribuer un nom de chaîne unique (NOMS) à cet émetteur TV. Lorsque l'opération 3 est terminée, ne passez pas directement à l'étape 4, mais appuyez sur les touches / pour déplacer le curseur et sur les touches / pour sélectionner un caractère afin de compléter le nom de la chaîne (NOMS). Appuyez ensuite sur la touche OK pour attribuer ce nom (NOMS) à la chaîne TV.

Préparation:

• Un numéro unique CH/CC à ce téléviseur et correspondant au numéro de chaîne d'un émetteur TV est demandé. Localiser le numéro CH/CC correspondant dans le tableau "Numéros CH/CC" à la page 38 basé sur les nombres de chaînes des émetteurs TV.
• Lorsque le réglage PAYS n'est pas FRANCE, utiliser un numéro à deux chiffres CH/CC. Lorsque le réglage PAYS est FRANCE, utiliser un numéro CH/CC à trois chiffres.
• Lorsque vous ajoutez une chaîne TV du système français uniquement (système SECAM-L) toujours régler la fonction PAYS sur FRANCE. Si le réglage PAYS n'est pas mis sur FRANCE, suivre les explications fournies dans "Modification du réglage PAYS" à la page 34 pour permettre le réglage PAYS sur FRANCE ; démarrer ensuite la fonction INSERER.

1 Appuyer sur les touches pour sélectionner un numéro de programme (PR) sous lequel vous souhaitez mémoriser une nouvelle chaîne TV

2 Appuyer sur la touche verte puis démarrer la fonction INSERER.

3 Appuyer sur les touches ▼▲ pour sélectionner "CC" ou "CH" en fonction du nombre CH/CC de la chaîne TV.

Lorsque le réglage PAYS est mis sur FRANCE:

Sélectionner "CH1", "CH2", "CC1" ou "CC2".

Pour annuler la fonction INSERER : Appuyer sur la touche ① (Information).

Appuyer sur les touches de numérotation pour entrer le numéro CH/ CC restant

Le téléviseur se met en mode mémoire.

Lorsque la mémorisation est terminée, l'image de la chaîne TV apparait à l'écran.

Le numéro CH/CC indique la fréquence d’émission au téléviseur. Si le téléviseur ne parvient pas à détecter la fréquence d’émission indiquée par le numéro CH/CC, une image sans signaux (vierge) apparait.

1 Appuyer sur les touches ▼▲ pour sélectionner une chaîne TV

Chaque fois que vous appuyez sur les touches ▼/▲, le numéro de programme PR) change et l'image de la chaîne TV mémorisée sous ce numéro de programme PR) apparait à l'écran.

Appuyer sur la touche jaune pour supprimer la chaîne TV

La chaîne TV est alors effacée de la liste des numéros de programmes (PR).

Préparation:

• Lorsque vous ajoutez une chaîne TV du système français (système SECAM-L), toujours régler la fonction PAYS sur FRANCE. Si le réglage PAYS n'est pas mis sur FRANCE, suivre les explications fournies dans "Modification du réglage PAYS" à la page 34 pour permettre le réglage PAYS sur FRANCE ; démarrer ensuite la fonction MANUEL. 1 Appuyer sur les touches pour sélectionner un numéro de programme (PR) sous lequel vous souhaitez mémoriser une nouvelle chaîne TV 2 Appuyer sur la touche bleue pour démarrer la fonction MANUEL

A droite, à la suite du numéro CH/CC, s'affiche l'indication SYSTEME (système d'émission) de la chaine TV.

D0035-FR

Pour annuler la fonction MANUEL : Appuyer sur la touche (Information).

3 Appuyer sur la touche pour sélectionner le SYSTEME (système d'émission) d'une chaîne TV que vous pouvez memoriser

Pour les chaînes TV provenant du système français (système SECAM-L):

Régler la fonction SYSTEME sur "L". Si vous positionnez cette fonction sur un autre réglage que "L", vous ne pourrez pas receivevoir de chaque TV par le système SECAM-L.

Autres chaînes TV:

Si vous ne connaissiez pas le système d’émission correct, régler le sélecteur SYSTème sur “B/G”. Si ce choix de “B/G” n’est pas correct, vous n’entendrez pas le son normal lorsque le téléviseur détectera une chaîne TV. Dans ce cas, réessayez de régler correctement la fonction SYSTème, afin d’éviter que ce problème se pose.

4 Appuyer sur la touche verte ou rouge pour rechercher un émetteur

Le balayage s'arrête lorsque le téléviseur a localisé un émetteur. L'image de la chaîne TV apparait ensuite à l'écran.

Si la réception de l'émetteur TV est mauvaise:

Appuyer sur la touche bleue ou jaune pour obtenir une syntonisation précise de l'émetteur.

Si vous ne parvenez pas à entendre le son normal même quand l'image de la chaîne TV apparait correctement:

Le réglage SYSTEME est erroné.

Appuyer sur la touche pour sélectionner un SYSTEME où le son est normal.

6 Appuyer sur la touche CK pour enregistrer la chaîne TV sous un numéro de programme (PR)

Le menu normal EDITER réapparait.

Utilisation de la fonction ACI

Ce téléviseur possède une fonction ACI qui décode les données ACI (Installation automatique des chaînes).

La fonction ACI permet d'enregistrer correctement et rapidement toutes les chaînes de télévision diffusées par la station de télévision par câble, en suivant les données de la station de télévision par câble.

Attention

• Si votre station de télévision par câble diffuse des données ACI et que "ACI DEPART/ACI SAUT" s'affiche dans le menu AUTO, la fonction ACI est activée. Dans tous les autres cas, elle est désactivée.

Appuyer sur les touches ▼▲ pour sélectionner ACI DEPART. Appuyer ensuite sur la touche OK pour démarrer la fonction ACI.

Si vous ne souhaitez pas utiliser la fonction ACI:

Appuyer sur les touches ▽ / △ pour sélectionner ACI SAUT puis appuyer sur la touche OK.

Si le menu AUTOonnea un autre menu:

Certaines stations de télévision par câble diffusent un menu de sélection de diffusion préparé par la station.

Suivre les indications du menu et appuyer sur les touches et ∇/△ pour utiliser le menu. Lorsque le réglage est terminé, appuyer sur la touche OK.

Si "ACI ERREUR" s'affiche dans le menu AUTO:

"ACI ERREUR" signifie que la fonction ACI ne fonctionne pas correctement.

Appuyer sur la touche OK pour redémarrer la fonction ACI. Si "ACI ERREUR" s'affiche toutes après plusieurs tentatives de redémarrage de la fonction ACI, appuyer sur la touche pour démarrer la fonction AUTO. Cela ne posera pas de problème puisque toutes les chaînes de télévision ont été enregistrées dans les chaînes PR par la fonction AUTO.

2 Lorsque les réglages sont terminés, le menu EDITER s'affiche. Revenir aux instructions précédemment affichées et continuer

Lorsque les "Réglages initiaux" sont terminés:

Revenir à l'étape 6 de "Réglages initiaux" à la page 5.

Lorsque les AUTO sont terminés:

Revenir à l'étape 4 de la fonction "AUTO" à la page 28.

• Pour toute question sur les rubriques du menu de sélection de diffusion ou sur la façon d'utiliser le menu, contacter sa station de télévision par câble.
• Si la réception par câble est mauvaise, c'est que la fonction ACI ne s'effectue pas correctement.
• Si les données ACI proprement dites renferment une errcur, la chaine de télévision ne s'enregistrera pas correctement. Si c'est le cas, désactiver la fonction ACI (ACI SAUT) et utiliser la fonction AUTO. Ou bien, corriger le réglage de la chaine EDITER/MANUEL avec la fonction (PR).

Téléchargement de données vers un magnétoscope

Vous pouvez transmettre les dernières informations sur le nombre de programmes (PR) au magnétoscope à l'aide de la fonction T-V LINK.

Attention

• Cette opération fonctionne uniquement lorsque un magnétoscope compatible T-V LINK est raccordé à la borne EXT-2.
• Cette opération fonctionne uniquement lorsque le menu T-V LINK est affiché.

2 Appuyer sur la touche COK

La transmission des données commence.

Le menu T-V LINK disparaît à la fin de la transmission des données.

Lorsque le menu t-v LINK change et qu'un autre menu s'affiche:

Les opérations du menu du côté téléviseur sont terminées et passent aux opérations du menu côté magnétoscope. Pour plus de détails, consulter le manuel d'utilisation et le fonctionnement de votre magnétoscope.

Si le message "FUNCTION NON DISPONIBLE" apparait dans le menu TV LINK, vérifier si les trois éléments suivants sont corrects et appuyer ensuite sur la touche OK pour recessayer d'effectuer la transmission des données.

• Un magnétoscope compatible TV-LINK est-il bien raccordé à la borne EXT-2?
• Le magnétoscope est-il sous tension?
• Les connexions du câble SCART raccordé à la borne EXT-2 et au magnétoscope compatible T-V LINK sont-elles correctes?

Modification du réglage PAYS

Lorsque la fonction AUTO est terminée, vous pouvez changer le pays que vous avez déjà configuré à l'aide de la fonction AUTO. Lors de l'enregistrement des chaînes de télévision pour les postes français (système SECAM-L système), effectuer cette opération pour changer de pays.

Lorsque le menu EDITER est affiché:

Appuyer sur la touche ① (Information) pour revenir au menu INSTALLATION.

2 Appuyer sur les touches▼▲ pour sélectionner AUTO. appuyer ensuite sur la touche OK

Le menu PAYS apparait en tant que sous-menu de la fonction AUTO.

Il existe deux menus PAYS. Si vous appuyez sur la touche jaune, le réglage PAYS change de la façon suivante:

3 Appuyer sur les touches « et » pour sélectionner un pays

Appuyer sur la touche OK pour valider le réglage

Le menu disparaît.

Pour revenir au menu INSTALLATION à partir du menu PAYS:

Appuyer sur la touche ① (Information) au lieu de la touche OK.

Utilisation de la fonction decodeur (EXT-2)

Lorsque vous raccordez un décodeur avec un magnétoscope compatible T-V LINK à la borne EXT-2, vous pouvez utiliser la fonction DECODEUR (EXT-2) pour décrypter les chaînes TV cryptées.

1 Mettre le décodeur sous tension

2 Afficher sur le téléviseur la chaîne TV que le décodeur est capable de déchiffrer

Même si le décodeur fonctionne, une image cryptée apparait à ce stade.

3 Appuyer sur la touche OK pour afficher le MENU

Le MENU (menu principal) apparaît.

Appuyer sur les touches ★★★★ pour sélectionner OPTIONS. Appuyer ensuite sur la touche OK

Le menu OPTIONS apparaît.

5 Appuyer sur les touches ▼▲ pour sélectionner DECODEUR (EXT-2). Appuyer ensuite sur les touches «/» pour sélectionner OUI

L'image qui s'affiche doit être décryptée.

Pour annuler la fonction DECODEUR (EXT-2):

Appuyer sur les touches / pour sélectionner NON.

Appuyer sur la touche OK pour valider le réglage

Le menu T-V LINK apparait.

D0005-7N

7 Suivre les instructions de fonctionnement "Téléchargement de données vers un magnétoscope" à la page 34 pour transmettre les données de numéro de programme (PR) au magnétoscope

8 Si une autre chaîne TV peut être décryptée par le décodeur, répéter les opérations 2 à 7

Si, pour quelque raison que ce soit, la fonction DECODEUR (EXT-2) a été réglée sur "OUT" sans que vous parveniez à déchiffrer la chaîne TV, vérifier ce qui suit:

Le décodeur est-il correctement raccordé au magnétoscope, conformément aux instructions fournies dans les manuels d'utilisation du magnétoscope et du décodeur? - Le décodeur est-il sous tension? - La chaîne TV peut-elle être décryptée à l'aide d'un décodeur? - Faut-il modifier les réglages du magnétoscope pour pouvoir raccorder un décodeur? Vérifier si le magnétoscope est bien réglé en se référant au manuel d'utilisation du magnétoscope.

Raccordement des appareils externes

Raccorder les appareils au téléviseur, en suivant attentivement les schémas de raccordement suivants.

Avant de raccorder tout appareil:

• Lire les manuels fournis avec les appareils. En fonction des appareils raccordés, la méthode de raccordement peut différer de l'illustration. En outre, les réglages de l'appareil peuvent devoir être modifiés selon la méthode de raccordement, pour assurer un fonctionnement correct en toute sécurité.
• Mettre tous les appareils hors tension, y compris le téléviseur.
• La partie "Spécifications techniques" à la page 43 reprend tous les détails concernant les bornes EXT. Si vous voulez raccorder un appareil qui n'est pas repris dans le schéma de raccordement suivant, consulter le tableau afin de sélectionner la borne EXT la plus appropriée.
• Les câbles de connexion ne sont pas fournis.

① Magnétoscope (signal composite) ② Magnétoscope (signal composite/signal S-VIDEO) ③ Magnétoscope compatible T-V LINK (signal composite/signal S-VIDEO) ④ Décodeur (5) Lecteur DVD (signal composite/signal VIDEO) 〈-widehat{mathbb{C}}〉 Lecteur DVD (signal composite/ signal RGB) ⑦ Jeu TV (signal composite/signal RGB) ⑧ Jeu TV (signal composite/signal SVIDEO) Casque d'écoute ⑩ Caméra vidéo (signal composite/signal SVIDEO) ① Cable SCART ② Cable audio ⑬ Câble vidéo ④ Cable S-VIDEO

Dos du téléviseur

Derrière le cache

Dos du téléviseur

Appareils pouvant émettre le signal s-video (signal y/c) comme un magnétoscope s-vhs

Raccorder l'appareil à une borne EXT autre que la borne EXT-1.

Vous sous-poucez sélectionner un signal d'entrée vidéo entre le signal S-VIDEO (signal Y/C) et un signal vidéo normal (signal composite). Pour plus de détails sur le fonctionnement de l'appareil, voir “S-IN (entrée S-VIDEO)” à la page 22.

Magnétoscope compatible t-v LINK

Toujours raccorder le magnétoscope compatible T-V LINK à la borne EXT-2. Sinon, la fonction T-V LINK ne donnera pas les résultats escomptés.

Lors du raccordement d’un magnétoscope compatible T-V LINK à la borne EXT-2, toujours raccorder le décodeur au magnétoscope. Sinon, la fonction T-V LINK ne donnera pas les résultats escomptés. Lorsque vous avez enregistré les chaînes TV sous des numéros de programmes (PR), régler la fonction DECODEUR (EXT-2) pour le numéro de programme (PR) sur OUI pour décrypter une chaîne de TV cryptée. Pour plus de détails sur l’opération, voir "Utilisation de la fonction DECODEUR (EXT-2)" à la page 35.

Raccordement d'un casque d'écoute

Raccorder un casque muni d'une mini-fiche stéréo (de 3,5 mm de diamètre) à la prise pour casque située sur la face avant du téléviseur.

Lorsque le casque d'écoute est branché, les haut-parleurs du téléviseur ne diffusent pas de son.

Émission du signal vidéo/audio par la borne EXT-2

Vous pouvez changer arbitrairement la sortie du signal vidéo/audio de la borne EXT-2. Cette fonction s’avère utile lors de la copie de données vidéo/audio, provenant d’un autre appareil, vers le magnétoscope raccordé à la borne EXT-2. Pour plus de détails concernant cette opération, voir "COPIE" à la page 23.

Émission du signal TV par la borne ext-1

L'image et le son de la chaîne TV que vous regardez sont toujours diffusés par la borne EXT-1.

• La modification d'un numéro de programme (PR) provoque également la modification de l'émission TV de la borne EXT-1. Le signal vidéo/audio d'une borne EXT ne peut pas être diffusé.
• Les programmes de télétexte ne peuvent pas être diffusés.

Raccordement de haut-parleurs/ amplificateur (sauf AV28CH1EU)

Raccordez l'équipement audio souhaité au téléviseur en vous référant au schéma de raccordement d'équipement audio.

Vous pouvez utiliser des haut-parleurs avant externes pour écouter le son du téléviseur, au lieu des haut-parleurs du téléviseur.

Avant de raccorder tout appareil:

Lire les manuels fournis avec l'amplificateur ou les haut-parleurs. - Mettre le téléviseur et l'amplificateur hors tension. Pour empêcher que le magnétisme des haut-parleurs ait un effet négatif sur l'écran du téléviseur, utiliser des haut-parleurs équipés d'un blindage magnétique comme haut-parleurs avant. - Les câbles de connexions ne sont pas fournis.

1Amplificateur

2 Haut-parleurs avant (de type à blindage magnétique)

• La sortie de la borne AUDIO OUT n'est pas interrompue par le raccordement d'un casque au téléviseur. Vous ne pouvez pas couper le son du haut-parleur avant, même si vous raccordez un casque au téléviseur.

Numéros ch/cc

Pour utiliser la fonction INSERER dans page 30, localiser le numéro CH/CC correspondant au numéro de chaine de l'émetteur TV dans ce tableau.

CH Chaine	CH Chaine	CC Chaine	CC Chaine
CH 02 / CH 202 E2, R1	CH 40 / CH 240 E40, R40	CC 01 / CC 201 S1	CC 31 / CC 231 S31
CH 03 / CH 203 E3, ITALIE A	CH 41 / CH 241 E41, R41	CC 02 / CC 202 S2	CC 32 / CC 232 S32
CH 04 / CH 204 E4, ITALIE B, R2	CH 42 / CH 242 E42, R42	CC 03 / CC 203 S3	CC 33 / CC 233 S33
CH 05 / CH 205 E5, ITALIE D, R6	CH 43 / CH 243 E43, R43	CC 04 / CC 204 S4	CC 34 / CC 234 S34
CH 06 / CH 206 E6, ITALIE E, R7	CH 44 / CH 244 E44, R44	CC 05 / CC 205 S5	CC 35 / CC 235 S35
CH 07 / CH 207 E7, ITALIE F, R8	CH 45 / CH 245 E45, R45	CC 06 / CC 206 S6	CC 36 / CC 236 S36
CH 08 / CH 208 E8, R9	CH 46 / CH 246 E46, R46	CC 07 / CC 207 S7	CC 37 / CC 237 S37
CH 09 / CH 209 E9, ITALIE G	CH 47 / CH 247 E47, R47	CC 08 / CC 208 S8	CC 38 / CC 238 S38
CH 10 / CH 210 E10, ITALIE H, R10	CH 48 / CH 248 E48, R48	CC 09 / CC 209 S9	CC 39 / CC 239 S39
CH 11 / CH 211 E11, ITALIE H+1, R11	CH 49 / CH 249 E49, R49	CC 10 / CC 210 S10	CC 40 / CC 240 S40
CH 12 / CH 212 E12, ITALIE H+2, R12	CH 50 / CH 250 E50, R50	CC 11 / CC 211 S11	CC 41 / CC 241 S41
CH 21 / CH 221 E21, R21	CH 51 / CH 251 E51, R51	CC 12 / CC 212 S12	CC 75 / CC 275 K
CH 22 / CH 222 E22, R22	CH 52 / CH 252 E52, R52	CC 13 / CC 213 S13	CC 76 / CC 276 Y, R3
CH 23 / CH 223 E23, R23	CH 53 / CH 253 E53, R53	CC 14 / CC 214 S14	CC 77 / CC 277 Z, ITALIE C, R4
CH 24 / CH 224 E24, R24	CH 54 / CH 254 E54, R54	CC 15 / CC 215 S15	CC 78 / CC 278 Z+1, R5
CH 25 / CH 225 E25, R25	CH 55 / CH 255 E55, R55	CC 16 / CC 216 S16	CC 79 / CC 279 Z+2
CH 26 / CH 226 E26, R26	CH 56 / CH 256 E56, R56	CC 17 / CC 217 S17
CH 27 / CH 227 E27, R27	CH 57 / CH 257 E57, R57	CC 18 / CC 218 S18
CH 28 / CH 228 E28, R28	CH 58 / CH 258 E58, R58	CC 19 / CC 219 S19
CH 29 / CH 229 E29, R29	CH 59 / CH 259 E59, R59	CC 20 / CC 220 S20
CH 30 / CH 230 E30, R30	CH 60 / CH 260 E60, R60	CC 21 / CC 221 S21
CH 31 / CH 231 E31, R31	CH 61 / CH 261 E61, R61	CC 22 / CC 222 S22
CH 32 / CH 232 E32, R32	CH 62 / CH 262 E62, R62	CC 23 / CC 223 S23
CH 33 / CH 233 E33, R33	CH 63 / CH 263 E63, R63	CC 24 / CC 224 S24
CH 34 / CH 234 E34, R34	CH 64 / CH 264 E64, R64	CC 25 / CC 225 S25
CH 35 / CH 235 E35, R35	CH 65 / CH 265 E65, R65	CC 26 / CC 226 S26
CH 36 / CH 236 E36, R36	CH 66 / CH 266 E66, R66	CC 27 / CC 227 S27
CH 37 / CH 237 E37, R37	CH 67 / CH 267 E67, R67	CC 28 / CC 228 S28
CH 38 / CH 238 E38, R38	CH 68 / CH 268 E68, R68	CC 29 / CC 229 S29
CH 39 / CH 239 E39, R39	CH 69 / CH 269 E69, R69	CC 30 / CC 230 S30
CH Chaine	CH Chaine	CC Fréquence (MHz)	CC Fréquence (MHz)
CH 102 F2	CH 141 F41	CC 110 116 -124	CC 152 391 -399
CH 103 F3	CH 142 F42	CC 111 124 -132	CC 153 399 -407
CH 104 F4	CH 143 F43	CC 112 132 -140	CC 154 407 -415
CH 105 F5	CH 144 F44	CC 113 140 -148	CC 155 415 -423
CH 106 F6	CH 145 F45	CC 114 148 -156	CC 156 423 -431
CH 107 F7	CH 146 F46	CC 115 156 -164	CC 157 431 -439
CH 108 F8	CH 147 F47	CC 116 164 -172	CC 158 439 -447
CH 109 F9	CH 148 F48	CC 123 220 -228	CC 159 447 -455
CH 110 F10	CH 149 F49	CC 124 228 -236	CC 160 455 -463
CH 121 F21	CH 150 F50	CC 125 236 -244	CC 161 463 -469
CH 122 F22	CH 151 F51	CC 126 244 -252
CH 123 F23	CH 152 F52	CC 127 252 -260
CH 124 F24	CH 153 F53	CC 128 260 -268
CH 125 F25	CH 154 F54	CC 129 268 -276
CH 126 F26	CH 155 F55	CC 130 276 -284
CH 127 F27	CH 156 F56	CC 131 284 -292
CH 128 F28	CH 157 F57	CC 132 292 -300
CH 129 F29	CH 158 F58	CC 133 300 -306
CH 130 F30	CH 159 F59	CC 141 306 -311
CH 131 F31	CH 160 F60	CC 142 311 -319
CH 132 F32	CH 161 F61	CC 143 319 -327
CH 133 F33	CH 162 F62	CC 144 327 -335
CH 134 F34	CH 163 F63	CC 145 335 -343
CH 135 F35	CH 164 F64	CC 146 343 -351
CH 136 F36	CH 165 F65	CC 147 351 -359
CH 137 F37	CH 166 F66	CC 148 359 -367
CH 138 F38	CH 167 F67	CC 149 367 -375
CH 139 F39	CH 168 F68	CC 150 375 -383
CH 140 F40	CH 169 F69	CC 151 383 -391

• Lorsque deux numéros CH/CC correspondent au même numéro de chaîne, sélectionnez l'un ou l'autre en fonction du réglage PAYS. Lorsque le réglage PAYS n'est pas mis sur FRANCE, utiliser un numéro CH/CC à deux chiffres. Lorsque le réglage PAYS est FRANCE, utiliser un numéro CH/CC à trois chiffres.
• Localiser le numéro CH/CC (CC110 à CC161) correspondant à la chaîne TV (système SECAM-L) d'un émetteur de la télévision câblée française basé sur la fréquence d'émission de la chaîne TV. Si vous ne connaissiez pas la fréquence d'émission, contactez le diffuseur de la chaîne câblée.
• Les numéros CH/CC de CH102-CH169 et CC110-CC161 correspondent aux chaînes de télévision diffusées sur un système SECAM-L. Les autres numéros CH/CC correspondent aux chaînes TV diffusées par une méthode autre qu'un système SECAM-L.

Guide de dépannage

En cas de problème survenant pendant l'utilisation du téléviseur, veuillez lire ce "Guide de dépannage" attentivement avant de contacter le service technique. Vous pourrez probablement résoudre le problème par vous-même. Exemple: Si la fiche est débranchée de la prise secteur ou si l'antenne TV présente des problèmes, vous pourriez croire que l'anomalie provient du téléviseur.

Important:

• Ce guide de dépannage couvre uniquement les problèmes dont la cause est difficile à déterminer. Si une question se pose pendant l'utilisation d'une fonction, lisez attentivement la ou les pages correspondant à l'utilisation de la fonction et non ce guide de dépannage.
• Lorsque vous avez suivi la description du guide de dépannage ou de l'utilisation des fonctions concernées sans succès, vérifier la fiche de la prise secteur et faire appel au service technique. Ne jamais essayer de réparer soi-même le téléviseur ou démonter la protection arrière.

Le téléviseur ne se met pas sous tension

• La fiche d'alimentation est-elle branchée dans une prise secteur?
• Le témoin d'alimentation est-il allumé ? Si ce n'est pas le cas, appuyer sur la touche d'alimentation principale.

Pas d'image/pas de son

• Avez-vous sélectionné une chaîne TV dont la réception est extrêmement mauvaise ? Dans ce cas, la fonction FOND BLEU s'active, tout l'écran devient bleu et le son est coupé. Pour regarder votre chaîne TV, suivez la description "FOND BLEU" à la page 25 pour essayer de modifier le réglage de la fonction FOND BLEU et le mettre sur NON. Le casque d'écoute est-il branché au téléviseur ? Le raccordement du casque d'écoute au téléviseur coupe le son des haut-parleurs de ce dernier.
• La fonction HAUT-PARLEUR est-elle réglée sur NON? Suivez la description de la section "HAUT-PARLEUR (Sauf AV28CH1EU)" à la page 22 pour vérifier le réglage de la fonction HAUT-PARLEUR, afin d'essayer de résoudre le problème.
• Un réglage SYSTème incorrect pour une chaîne TV peut empêcher la diffusion du son. Suivez la description fournie dans "EDITOR/MANUEL" à la page 28 pour utiliser la fonction MANUEL afin d'essayer de modifier le réglage SYSTème.

Image de mauvaise qualité

• Si les interférences obscurcissent complètement l'image (neige), il se peut que le problème vienne de l'antenne ou de son cable. Vérifier les points suivants pour essayer de résoudre le problème.

Le téléviseur et l'antenne sont-ils correctement raccordés?

Le câble de l'antenne est-il endommagé?

L'antenne est-elle pointée dans la direction correcte?

L'antenne est-elle elle-même défectueuse?

• Si le téléviseur ou l'antenne reçoivent des interférences d'autres appareils, des lignes ou des interférences peuvent apparaître sur l'image. Éloigner de votre téléviseur les appareils comme un amplificateur, un ordinateur ou un séche-cheveux qui peuvent causer des interférences ou essayer de changer l'emplacement du téléviseur. Si l'antenne reçoit des interférences d'une tour radio ou d'un fil de haute tension, contacter votre revendeur local.
• Si le téléviseur reçoit des interférences de signaux réfléchis par des montagnes ou des bâtiments, des images doubles (fantômes) s'affichent. Essayer de changer l'orientation de l'antenne ou la remplacer par une antenne possédant une meilleure directionnalité.
• Les régages de SYSTEME COULEUR correspondent-ils au système des chaînes TV? Suivre la description "SYSTEME COULEUR" à la page 20 pour essayer de résoudre le problème.
• Les fonctions COULEUR ou LUMIERE ont-elles été commandées correctement? Suivre la description "Réglage de l'image" à la page 18 pour essayer de les régler correctement.
• L'enregistrement vidéo du télétexte n'est pas conseillé car il risque de ne pas être correct.
• Lorsqu'une image fixe blanche et brillante (comme une robe blanche) s'affiche à l'écran, on dirait que la partie blanche a été colorée. Il s'agit d'un phénomène inévitable du à la nature du tube de l'image lui-même et il ne s'agit pas là d'un défaut du téléviseur. Lorsque l'image disparaît de l'écran, les couleurs non naturelles disparaisent également.
• Le haut de l'image peut être déformé quand vous visualiserez les images de supports vidéo disponibles dans le commerce, ou de videocassettes mal enregistrées. Cela est dû à l'état du signal vidéo. Il ne s'agit pas d'une anomalie.

Son de mauvaise qualité

Les commandes GRAVES ou AIGUS sont celles réglées correctement? Si ce n'est pas le cas, suivre la description "Réglage du son" à la page 21 pour essayer de les régler correctement.

Lorsque la réception d’une chaîne TV est mauvaise, le son bilingue ou stéréo peut être difficilement audible. Dans ce cas, suivre la description fournie sous "STEREO / I • II" à la page 21 pour entendre le son plus facilement en le diffusant en mono.

Opération désactivée

• Les piles de la télécommande sont-elles épuisées? Suivre la description fournie sous "Mise en place des piles dans la télécommande" à la page 3 et remplacer les piles par de nouvelles pour essayer de résoudre le problème.
• Avez-vous essayé d'utiliser la télécommande sur le côté ou à l'arrière du téléviseur ou à partir d'un emplacement distant de plus de 7 mètres du téléviseur? Utiliser la télécommande devant le téléviseur, à partir d'un emplacement distant de moins de 7 mètres, pour essayer de résoudre le problème.
• Lorsque vous regardez un programme du télétexte, vous ne pouvez pas utiliser les menus. Appuyer sur la touche TV pour passer du programme du télétexte au programme TV ordinaire et essayer d'utiliser les menus.
• Si le fonctionnement du téléviseur est subitement désactivé, appuyer sur la touche d'alimentation principale et mettre l'alimentation hors tension. Essayer de réappuyer sur la touche d'alimentation principale pour remettre l'appareil sous tension. Si le téléviseur revient à son état normal, il ne s'agit pas là d'une anomalie.

Autres problèmes

• Lorsque la fonction SLEEP TIMER est utilisée, le téléviseur se met automatiquement hors tension. Si le téléviseur se met tout à coup hors tension, essayer d'appuyer sur la touche / (Standby) pour le remettre sous tension. Si le téléviseur reprend son état normal, il ne s'agit pas d'une anomalie.
• S'il y a un signal WSS inclus dans le signal de diffusion ou dans le signal d'un apparcel externe, ou si le téléviseur recoit un signal de commande d'un apparcel externe, le mode ZOOM change automatiquement. Si vous voulez repasser au mode ZOOM précédent, appuyez sur la touche ZOOM pour désir à nouveau le mode ZOOM.
• Si vous approchez un appareil magnétique comme un haut-parleur de votre téléviseur, l'image risque d'être déformée ou des couleurs non naturelles peuvent apparaître à l'écran. Dans ce cas, éloignez l'appareil du téléviseur. Si ce phénomène est dû
• Une image peut être inclinée suite à l'influence du magnétisme terrestre. Dans ce cas, utiliser la fonction "INCLINAISON IMAGE (Sauf AV28CH1EU)" à la page 21 pour rectifier l'inclinaison.
• Il faut un peu de temps entre une opération comme le changement de chaîne et l'affichage de l'image. Il ne s'agit pas d'une anomalie. Ce temps est requis pour la stabilisation de l'image avant son affichage.
• Le téléviseur peut produire un son de craquement suite à un changement soudain de température. Cela n'a pas d'importance pour autant que l'image ou le son ne présente aucune anomalie. Si vous entendez régulièrement des craquements pendant que vous regardez la télévision, d'autres causes peuvent être invoquées. Par mesures de précaution, demander à un technicien devenir inspecter le téléviseur.
• Vous pouvez sentir une légère décharge électrique lorsque vous touchez l’écran ; cela provient de son électricité statique. Il s’agit d’un phénomène inévitable du à la conception du tube de l’image. Il ne s’agit pas là d’un problème du téléviseur. Vous pouvez être assuré que cette décharge statique ne présente aucun danger pour les êtres humains.
• Lorsqu'un menu s'affiche à l'écran, il se peut que le mode ZOOM passe automatiquement au mode PLEIN ECRAN. Il ne s'agit pas d'une anomalie. Lorsque le menu disparaît, le mode ZOOMZOOM sélectionné précédemment revient.

Modèle Élement	AV32X25EU* AV28X25EU*
Systèmes d'émissions CCIR	B/G, I, D/K, L
Systèmes couleurs PAL, SECAM	• Les bornes EXT acceptent également le système NTSC 3.58/4.43 MHz.
Chaînes et fréquences • E2-E1	12, E21-E69, S1-S41, X, Y, Z, Z+1, Z+2, ITALIE A-H, ITALIE H+1, ITALIE H+2, F2-F10, F21-F69, R1-R12, R21-R69 • Les chaînes françaises de TV câblée répondant aux fréquences d'émission situées entre 116 - 172 MHz et 220 - 469 MHz
Systèmes audio multiplex Système A2 (B/G, D/K), NICAM (B/G, I, D/K, L)
Systèmes de télétexte FLOF	(Fastext), TOP, WST (Système standard mondial)
Alimentation requise 220 - 240 V CA, 50 Hz
Consommation électrique Maxima: 187 W, Moyenne: 132 W, Mode de veille (Standby): 2,6 W		Maximum: 178 W, Moyenne: 125 W, Mode de veille (Standby): 2,6 W
Taille du tube de l'image Zone visible de 76 cm (mesurée en diagonale)		Zone visible de 66 cm (mesurée en diagonale)
Sortie audio Puissance de sortie estimée: 7,5 W + 7,5 W
Haut-parleurs	(13 cm × 6,5 cm) oval × 2
Borne EXT-1 Euroconnecteur	(21 broches, SCART) • Entrée video, entrées Audio G/D et entrées RGB disponibles. • Sorties d'émission TV (Vidéo et Audio G/D) disponibles.
Borne EXT-2 Euroconnecteur	(21 broches, SCART) • Entrée video, entrée S-VIDEO (Y/C), entrées Audio G/D et entrées RGB disponibles. • Les sorties Vidéo et Audio G/D sont disponibles. • Les fonctions T-V LINK sont disponibles.
Borne EXT-3 Euroconnecteur	(21 broches, SCART) • Entrée video, entrée S-VIDEO (Y/C) et entrées Audio G/D disponibles.
Borne EXT-4 Connecteurs RCA × 3	S-VIDEO connecteur × 1 • Entrée video, entrée S-VIDEO (Y/C) et entrées Audio G/D disponibles.
Borne AUDIO OUT	Connecteurs RCA × 2 • Différentes sorties Audio G/D sont disponibles. • Sortie variable 0-1 V efficaces (rms), faible impédance
Prise pour casque d'écoute	Mini-prise stéroye (3,5 mm de diamètre)
Dimensions (L × H × P)	855 mm × 550 mm × 568 mm	780 mm × 509 mm × 499 mm
Poids	53,6 kg	40,2 kg
Accessoires	Télécommande × 1 (RM-C54 (grise) ou RM-C50 (noire) fournie.) Piles sèches AAA/R03 × 2

: Numéro du modèle de base. Le véritable numéro du modèle peut comprendre davantage de caractères (comme “S” indiquant une finition argentée) qui signale la couleur du téléviseur.

La conception et les spécifications peuvent être sujettes à modifications sans avis préalable.

Les images affichées sur cet écran à l'aide des fonctions ZOOM du téléviseur ne doivent pas être diffusées à des fins commerciales ou de démonstration dans des lieux publics (cafés, hôtels, etc.) sans le consentement des titulaires des droits d'auteur des sources des images originales. Cela constituerait en effet une violation de la loi sur les droits d'auteur.

Modèle Élement	AV32H20EU* AV28H20EU*
Systèmes d'émissions CCIR	B/G, I, D/K, L
Systèmes couleurs PAL, SECAM • Les bornes EXT acceptent également le système NTSC 3.58/4.43 MHz.
Chânes et fréquences • E2-E1	12, E21-E69, S1-S41, X, Y, Z, Z+1, Z+2, ITALIE A-H, ITALIE H+1, ITALIE H+2, F2-F10, F21-F69, R1-R12, R21-R69 • Les chaînes françaises de TV câblée répondant aux fréquences d'émission situées entre 116 - 172 MHz et 220 - 469 MHz
Systèmes audio multiplex Système A2 (B/G, D/K), NICAM (B/G, I, D/K, L)
Systèmes de télétexte FLOF	(Fastext), TOP, WST (Système standard mondial)
Alimentation requise 220 - 240 V CA, 50 Hz
Consommation électrique Maxima: 187 W, Moyenne: 132 W, Mode de veille (Standby): 2,6 W		Maximum: 178 W, Moyenne: 125 W, Mode de veille (Standby): 2,6 W
Taille du tube de l'image Zone visible de 76 cm (mesurée en diagonale)		Zone visible de 66 cm (mesurée en diagonale)
Sortie audio Puissance de sortie estimée: 7,5 W + 7,5 W
Haut-parleurs	(16 cm × 4 cm) oval × 2
Borne EXT-1	Euroconnecteur (21 broches, SCART) • Entrée videoe, entrées Audio G/D et entrées RGB disponibles. • Sorties d'émission TV (Vidéo et Audio G/D) disponibles.
Borne EXT-2	Euroconnecteur (21 broches, SCART) • Entrée videoe, entrée S-VIDEO (Y/C), entrées Audio G/D et entrées RGB disponibles. • Les sorties Vidéo et Audio G/D sont disponibles. • Les fonctions T-V LINK sont disponibles.
Borne EXT-3	Euroconnecteur (21 broches, SCART) • Entrée videoe, entrée S-VIDEO (Y/C) et entrées Audio G/D disponibles.
Borne EXT-4	Connecteurs RCA × 3 S-VIDEO connecteur × 1 • Entrée videoe, entrée S-VIDEO (Y/C) et entrées Audio G/D disponibles.
Borne AUDIO OUT	Connecteurs RCA × 2 • Différentes sorties Audio G/D sont disponibles. • Sortie variable 0-1 V efficaces (rms), faible impédance
Prise pour casque d'écoute	Mini-prise stéroye (3,5 mm de diamètre)
Dimensions (L × H × P)	855 mm × 550 mm × 568 mm	780 mm × 509 mm × 499 mm
Poids	53,6 kg	40,2 kg
Accessoires	Télécommande × 1 (RM-C54 (grise) ou RM-C50 (noire) fournie.) Piles sèches AAA/R03 × 2

: Numéro du modèle de base. Le véritable numéro du modèle peut comprendre davantage de caractères (comme “S” indiquant une finition argentée) qui signale la couleur du téléviseur.

La conception et les spécifications peuvent être sujettes à modifications sans avis préalable.

Les images affichées sur cet écran à l'aide des fonctions ZOOM du téléviseur ne doivent pas être diffusées à des fins commerciales ou de démonstration dans des lieux publics (cafés, hôtels, etc.) sans le consentement des titulaires des droits d'auteur des sources des images originales. Cela constituerait en effet une violation de la loi sur les droits d'auteur.

Modèle Élement	AV28CH1EU*
Systèmes d'émissions CCIR	B/G, I, D/K, L
Systèmes couleurs PAL, SECAM	• Les bornes EXT acceptent également le système NTSC 3.58/4.43 MHz.
Chaînes et fréquences • E2-E1	12, E21-E69, S1-S41, X, Y, Z, Z+1, Z+2, ITALIE A-H, ITALIE H+1, ITALIE H+2, F2-F10, F21-F69, R1-R12, R21-R69 • Les chaînes françaises de TV câblée répondant aux fréquences d'émission situées entre 116 - 172 MHz et 220 - 469 MHz
Systèmes audio multiplex Système A2 (B/G, D/K), NICAM (B/G, I, D/K, L)
Systèmes de télétexte FLOF	(Fastext), TOP, WST (Système standard mondial)
Alimentation requise 220 - 240 V CA, 50 Hz
Consommation électrique	Maximum: 165 W, Moyenne: 112 W, Mode de veille (Standby): 2,8 W
Taille du tube de l'image Zone visible de 66 cm (mesurée en diagonale)
Sortie audio Puissance de sortie estimée: 5 W +5 W
Haut-parleurs	(10 cm × 3 cm) oval × 2
Borne EXT-1 Euroconnecteur	(21 broches, SCART) • Entrée video, entrées Audio G/D et entrées RGB disponibles. • Sorties d'émission TV (Vidéo et Audio G/D) disponibles.
Borne EXT-2 Euroconnecteur	(21 broches, SCART) • Entrée video, entrée S-VIDEO (Y/C), entrées Audio G/D et entrées RGB disponibles. • Les sorties Vidéo et Audio G/D sont disponibles. • Les fonctions T-V LINK sont disponibles.
Borne EXT-3 Euroconnecteur	(21 broches, SCART) • Entrée video, entrée S-VIDEO (Y/C) et entrées Audio G/D disponibles.
Borne EXT-4 Connecteurs RCA × 3	S-VIDEO connecteur × 1 • Entrée video, entrée S-VIDEO (Y/C) et entrées Audio G/D disponibles.
Prise pour casque d'écoute	Mini-prise stéroye (3,5 mm de diamètre)
Dimensions (L × H × P)	725 mm × 480 mm × 496 mm
Poids	34,7 kg
Accessoires	Télécommande × 1 (RM-C54 (grise) ou RM-C50 (noire) fournie.) Piles sèches AAA/R03 × 2

*: Numéro du modèle de base. Le véritable numéro du modèle peut comprendre davantage de caractères (comme "S" indiquant une finition argentée) qui signale la couleur du téléviseur.

La conception et les spécifications peuvent être sujettes à modifications sans visa préalable.

Les images affichées sur cet écran à l'aide des fonctions ZOOM du téléviseur ne doivent pas être diffusées à des fins commerciales ou de démonstration dans des lieux publics (cafés, hôtels, etc.) sans le consentement des titulaires des droits d'auteur des sources des images originales. Cela constituerait en effet une violation de la loi sur les droits d'auteur.

: rougeâtre : verdâtre

○ : Stéréowéergave

O: Monowergave

I: Taal I (sous I)

: plus sombre : plus clair

: plus clair : plus sombre
