GEBRUIKSAANWIJZING AV28H20EU JVC

KLEURENTELEVISIE GEBRUIKSAANWIJZING

• Entrée vidéo, entrée S-VIDEO (Y/C) et entrées Audio G/D disponibles. Prise pour casque d’écoute Mini-prise stéréo (3,5 mm de diamètre) Dimensions (L × H × P) 725 mm × 480 mm × 496 mm Poids 34,7 kg Accessoires Télécommande × 1 (RM-C54 (grise) ou RM-C50 (noire) fournie.) Piles sèches AAA/R03 × 2 AV32&28H20EU_Fre.fm Page 45 Wednesday, February 20, 2002 2:05 PM Downloaded from www.Manualslib.com manuals search engine46 AV32/28X25EU / AV32/28H20EU / AV28CH1EU / LCT1142-001A-U / Français AV32&28H20EU_Fre.fm Page 46 Wednesday, February 20, 2002 2:05 PM Downloaded from www.Manualslib.com manuals search engine1 NEDERLANDS AV32/28X25EU / AV32/28H20EU / AV28CH1EU / LCT1142-001A-U / Nederlands Onze hartelijke dank voor het aanschaffen van deze JVC-kleurentelevisie. Lees deze gebruiksaanwijzing aandachtig door voordat u de TV in gebruik neemt, zodat u zeker weet dat u de TV goed bedient. Installeer het apparaat altijd op de juiste wijze op een plaats met voldoende ventilatie. Als u deze televisie installeert, neem dan altijd de opgegeven minimale afstanden tot de vloer en de muren alsmede de minimumeisen voor installatie in een kleine afgesloten ruimte of kast in acht. Houd altijd de voorgeschreven minimale afstanden voor veilig gebruik van het apparaat aan. Als u zich niet aan de onderstaande voorzorgsmaatregelen houdt, kan dit resulteren in schade aan de televisie of afstandsbediening. NOOIT de ventilatiesleuven of -gaten van de televisie blokkeren. (Als de ventilatiesleuven of -gaten geblokkeerd worden door een krant of textiel enz, is het mogelijk dat de warmte niet kan ontsnappen.) NOOIT iets op de televisie plaatsen. (zoals cosmetica of medicijnen, vazen, potplanten, kopjes, enz.) Zorg dat er nooit enig voorwerp of vloeistof in de behuizing van de TV terechtkomt. (Als water of vloeistof in dit apparaat terechtkomt, kan dit brand of elektrische schokken tot gevolg hebben.) NOOIT bronnen met open vuur, zoals brandende kaarsen, op de televisie plaatsen. INHOUD Uw TV installeren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 TV-knoppen en -functies . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7 Afstandsbedieningstoetsen en functies. . . . . . . . . . . . . . . . . . . . . . 9 Teletekst-functie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14 Het menu van de TV gebruiken . . . . . . . . . . . . . . . . . . . . . . . . . . 17 Nog meer menu’s . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33 Verdere voorbereidingen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36 CH/CC-nummers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38 Verhelpen van storingen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40 Specificaties . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43 WAARSCHUWING:OM GEVAAR VOOR BRAND OF ELEKTRISCHE SCHOKKEN TE VOORKOMEN, DIENT U ERVOOR TE ZORGEN DAT DIT APPARAAT NOOIT AAN REGEN OF VOCHTIGHEID WORDT BLOOTGESTELD. LET OP:

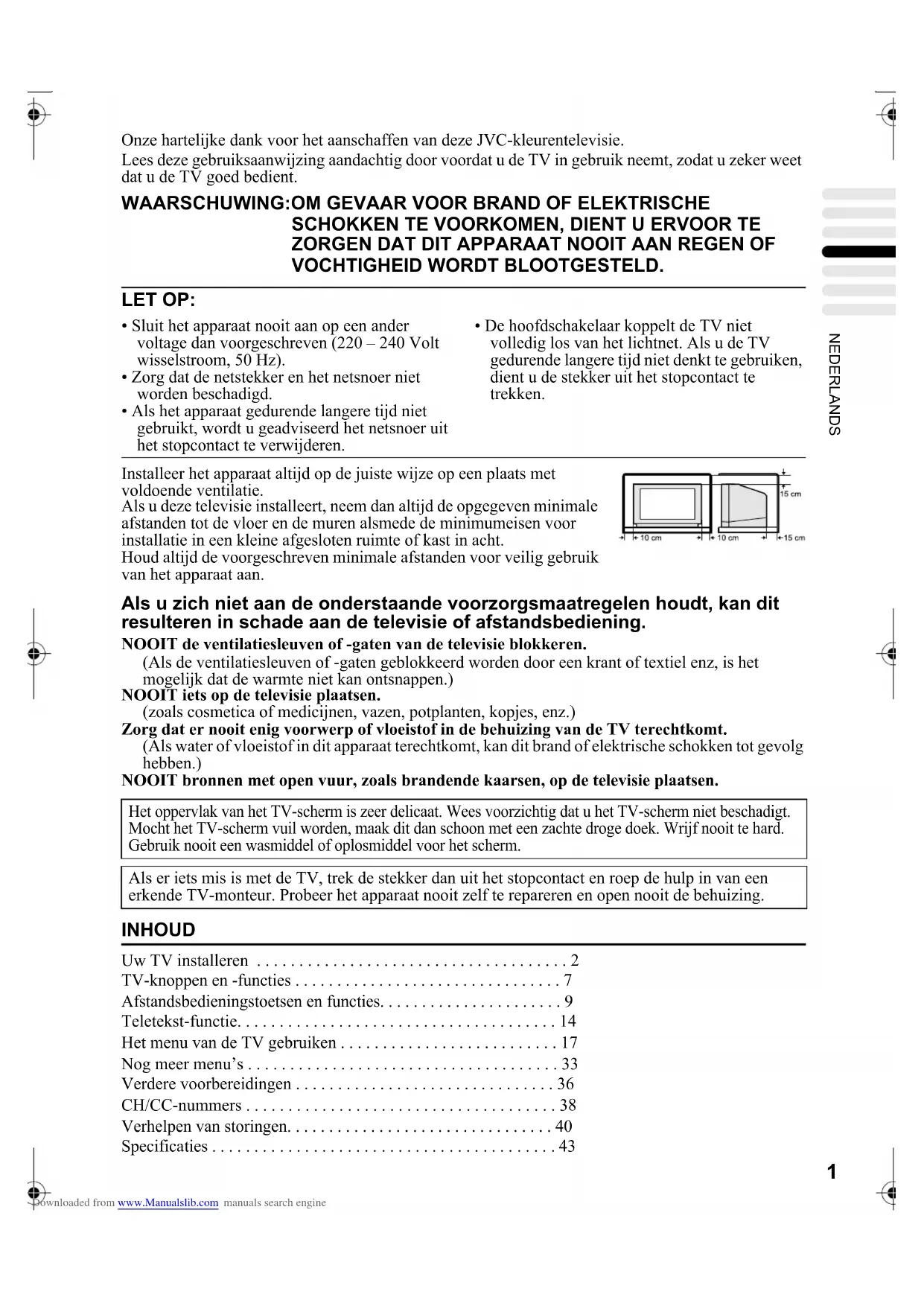

• Sluit het apparaat nooit aan op een ander voltage dan voorgeschreven (220 – 240 Volt wisselstroom, 50 Hz).

• Zorg dat de netstekker en het netsnoer niet worden beschadigd.

• Als het apparaat gedurende langere tijd niet gebruikt, wordt u geadviseerd het netsnoer uit het stopcontact te verwijderen.

• De hoofdschakelaar koppelt de TV niet volledig los van het lichtnet. Als u de TV gedurende langere tijd niet denkt te gebruiken, dient u de stekker uit het stopcontact te trekken. Het oppervlak van het TV-scherm is zeer delicaat. Wees voorzichtig dat u het TV-scherm niet beschadigt. Mocht het TV-scherm vuil worden, maak dit dan schoon met een zachte droge doek. Wrijf nooit te hard. Gebruik nooit een wasmiddel of oplosmiddel voor het scherm. Als er iets mis is met de TV, trek de stekker dan uit het stopcontact en roep de hulp in van een erkende TV-monteur. Probeer het apparaat nooit zelf te repareren en open nooit de behuizing. AV32&28H20EU_Ned.fm Page 1 Wednesday, February 20, 2002 2:07 PM Downloaded from www.Manualslib.com manuals search engine2 AV32/28X25EU / AV32/28H20EU / AV28CH1EU / LCT1142-001A-U / Nederlands Uw TV installeren Let op

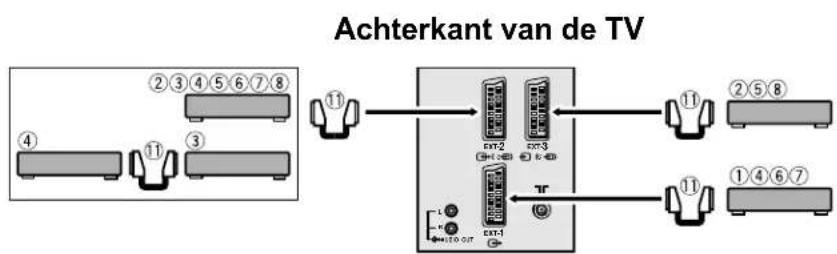

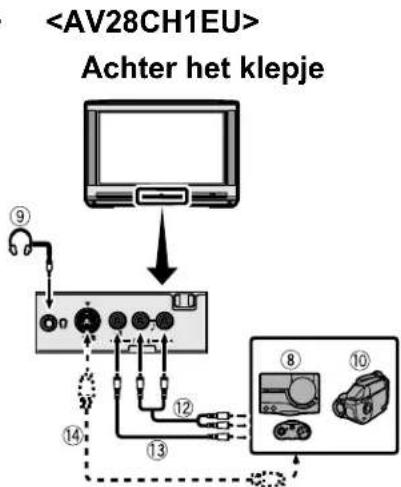

• Schakel alle apparatuur uit, inclusief de TV, voordat u iets aansluit. Aansluiten van de antenne en de videorecorder
• De aansluitsnoeren worden niet bijgeleverd.• Zie voor meer details hierover de gebruiksaanwijzingen van de apparatuur die u wilt aansluiten. Als u een videorecorder aansluit, volg dan A

Als u geen videorecorder aansluit, volg dan 1

Om de functies T-V LINK te bedienen, moet er een videorecorder compatibel met T-V LINK worden aangesloten op de EXT-2-aansluiting van de TV. Voor meer details over de T-V LINK-functies, raadpleegt u “T-V LINK FUNCTIES” op pagina 5.• U kunt met uw videorecorder een video bekijken zonder C uit te voeren. Zie voor meer details de gebruiksaanwijzing van uw videorecorder.• Voor het aansluiten van meer perifere apparatuur, raadpleegt u “Verdere voorbereidingen” op pagina 36.• Als u perifere luidsprekers of een geluidsinstallatie wilt aansluiten, raadpleegt u “Aansluiten van luidsprekers en/of een versterker. (Uitgezonderd AV28CH1EU)” op pagina 37.• Als er een decoder is aangesloten op een T-V LINK compatibele videorecorder, zet de DECODER (EXT-2)-functie dan op AAN. Voor meer details raadpleegt u “Gebruik van de functie DECODER (EXT-2)” op pagina 35. Als u dit niet doet, zult u geen beelden kunnen bekijken van kanalen die gecodeerde uitzendingen doorgeven. Achterpaneel 1 Antennestekker (2)2 EXT-1-aansluiting (2, 22, 36)3 EXT-2-aansluiting (2, 5, 22, 36)4 EXT-3-aansluiting (22, 36)5 AUDIO OUT-aansluiting (uitgezonderd AV28CH1EU) (37)EXT-1EXT-2 EXT-3

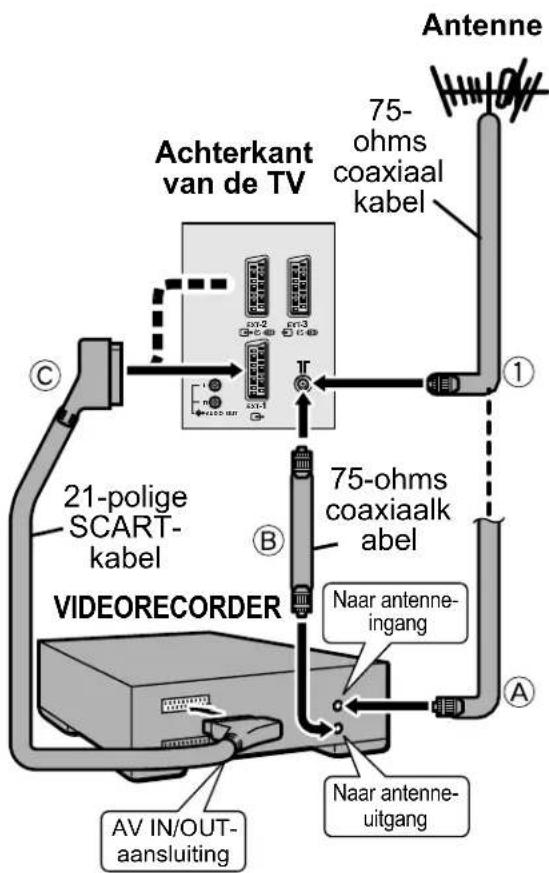

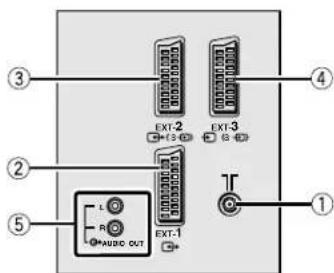

aansluiting Naar antenne- uitgang Naar antenne- ingang VIDEORECORDERAntenne EXT-2 EXT-1 EXT-3 S S EXT-1 EXT-2

NEDERLANDS AV32/28X25EU / AV32/28H20EU / AV28CH1EU / LCT1142-001A-U / Nederlands Aansluiten van het netsnoer op het stopcontact Let op

• Sluit het apparaat nooit aan op een ander voltage dan voorgeschreven (220 – 240 Volt wisselstroom, 50 Hz). Batterijen in de afstandsbediening plaatsen Gebruik twee AAA/R03 drogecelbatterijen. Plaats de batterijen vanaf de - kant, en let op de juiste plaats van de + en - polen.

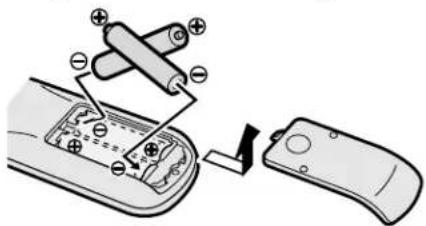

• Let op de waarschuwingen die op de batterijen staan gedrukt.

• De levensduur van de batterijen ligt tussen zes maanden en een jaar, afhankelijk van de frequentie waarmee u de afstandsbediening gebruikt.

• De batterijen die worden bijgeleverd zijn alleen voor het installeren en testen van de TV. Vervang deze batterijen zo snel mogelijk.

• Als de afstandsbediening niet meer goed functioneert, vervang dan de batterijen. Basisinstellingen Als de TV voor de eerste keer wordt aangezet, komt deze in de stand voor het maken van de basisinstellingen te staan en het JVC-logo verschijnt in beeld. Volg de aanwijzingen op het scherm om de basisinstellingen te maken. 1 Druk de hoofdschakelaar op de TV

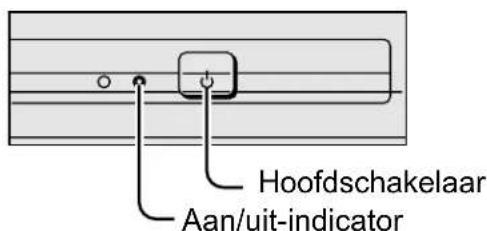

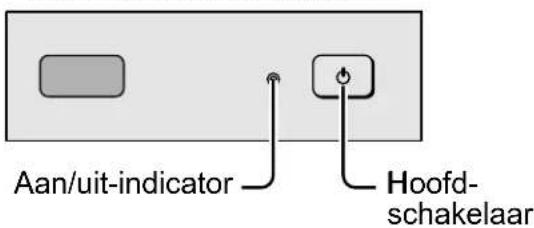

De aan/uit-indicator licht rood op (stroomtoevoer) en vervolgens groen (TV aan) en het JVC-logo verschijnt in beeld. 0PAVTV OKMENUP Blauwe toets Hoofd- schakelaar Aan/uit-indicator <AV32H20EU/AV28H20EU> <AV28CH1EU> Hoofdschakelaar Aan/uit-indicator <AV32X25EU/AV28X25EU> Hoofdscha- kelaar Aan/uit-indicator AV32&28H20EU_Ned.fm Page 3 Wednesday, February 20, 2002 2:07 PM Downloaded from www.Manualslib.com manuals search engine4 Uw TV installeren AV32/28X25EU / AV32/28H20EU / AV28CH1EU / LCT1142-001A-U / Nederlands

• Als de aan/uit-indicator rood blijft en niet verandert in groen: De TV staat stand-by. Druk op de toets # (Stand-by) van de afstandsbediening om de TV aan te zetten.

• Het JVC-logo verschijnt niet als de TV eenmaal is ingeschakeld. In dit geval gebruikt u de functies “TAAL” en “AUTOMATISCH” om de basisinstellingen te maken. Voor meer details raadpleegt u “INSTELLEN” op pagina 27. 2 Druk op de toets a

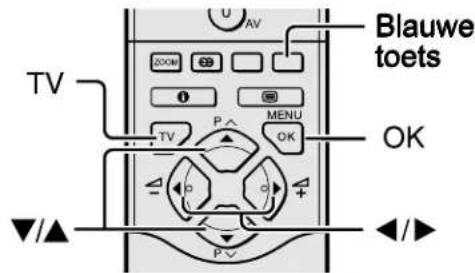

Het menu LANGUAGE verschijnt. 3Druk op de 5

6-toetsen om NEDERLANDS te kiezen. Druk hierna op de toets a

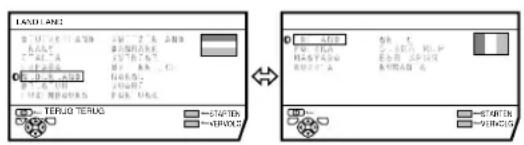

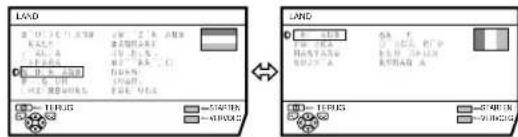

Voor dit venster is het NEDERLANDS ingesteld als taal. Het menu LAND verschijnt als submenu van de functie AUTOMATISCH. Er zijn twee LAND-menu’s. Bij indrukken van de gele toets verandert het menu LAND als volgt: 4 Druk op de 5

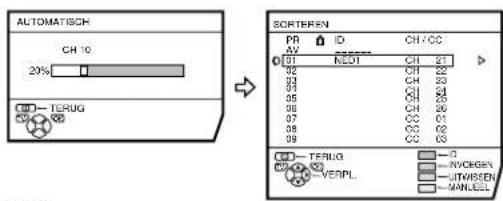

6-toetsen om het land te kiezen waar u zich bevindt 5 Druk op de blauwe toets om de functie AUTOMATISCH te starten Het menu AUTOMATISCH verschijnt en de ontvangen TV-kanalen worden automatisch vastgelegd onder de programmanummers (PR).

• Om de functie AUTOMATISCH uit te schakelen: Druk op de toets b. Nadat de TV-kanalen zijn vastgelegd onder de programmanummers (PR), verschijnt het menu SORTEREN

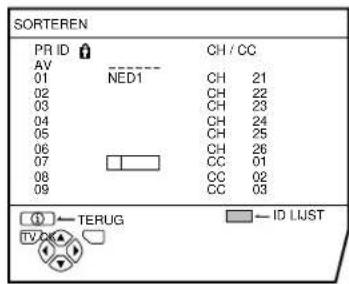

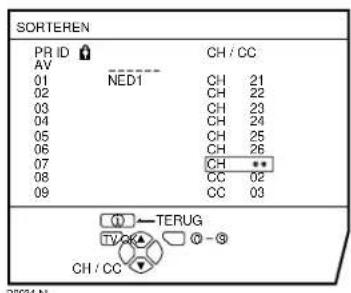

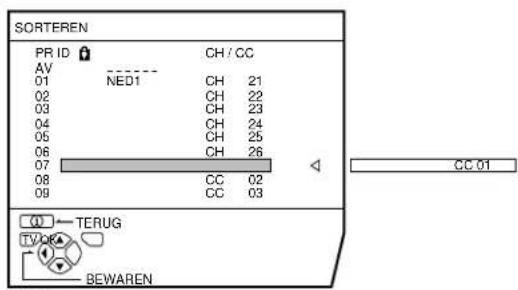

• U kunt nu de programmanummers (PR) gaan bewerken met behulp van de functie SORTEREN/MANUEEL. Voor meer details raadpleegt u “SORTEREN/MANUEEL” op pagina 28.

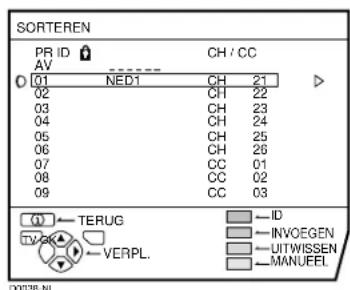

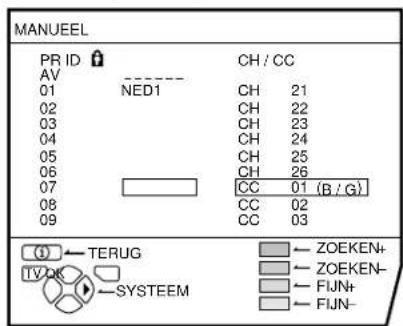

• Als u de functie SORTEREN/ MANUEEL niet wilt gebruiken, ga dan naar de volgende stap. Als de aanduiding “ACI START/ACI OVERSLAAN” in het menu AUTOMATISCH verschijnt: U kunt de functie ACI (automatische kanaalinstelling) gebruiken om de ACI- gegevens te decoderen en vervolgens alle TV-zenders snel vast te leggen. Zie “Gebruik van de functie ACI” op pagina 33 voor nadere bijzonderheden over het gebruik van de functie ACI. Wilt u de functie ACI niet gebruiken, druk dan op de 6-toetsen om ACI OVERSLAAN te kiezen en druk vervolgens op a. D0002(E)-NL BACK LANGUAGE TV OK VERVOLGSTARTENVERVOLGSTARTENTV OK TV OKD0003-NLTERUG TERUGLAND LANDTV OK CH / CC PR ID

a om het menu T-V LINK weer te geven. 7 Als u geen T-V LINK-compatibele videorecorder hebt aangesloten: Druk op de toets b om het menu T-V LINK te verlaten. Het menu T-V LINK verdwijnt. Als u een T-V LINK-compatibele videorecorder op de EXT-2- aansluiting hebt aangesloten: Volg de bedieningsprocedure “Versturen van de gegevens naar een videorecorder” op pagina 34 om de gegevens van de programmanummers (PR) te versturen. De basisinstellingen zijn nu gemaakt en u kunt TV kijken

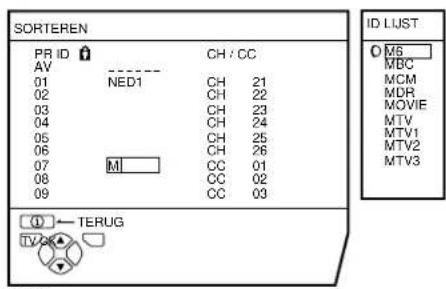

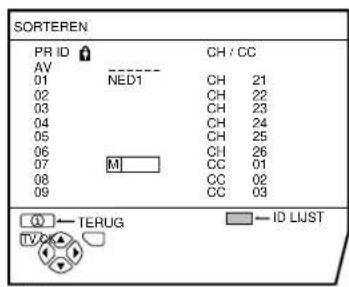

• Als uw TV de zendernaam van het TV- kanaal kan herkennen, wordt deze (ID) automatisch vastgelegd onder het programmanummer (PR) waaronder ook de zender is vastgelegd.

• Als een zender waarnaar u wilt kijken niet onder een programmanummer (PR) is vastgelegd, leg deze dan handmatig vast met behulp van de functie MANUEEL. Voor meer details raadpleegt u “SORTEREN/MANUEEL” op pagina 28.

• Het TV-kanaal is niet vastgelegd onder een programmanummer PR 0 (AV). Als u een zender wilt vastleggen onder PR 0 (AV), doe dit dan handmatig met de functie MANUEEL. Voor meer details raadpleegt u “SORTEREN/MANUEEL” op pagina 28.

Als er een videorecorder die compatibel is met T-V LINK is aangesloten op de aansluiting EXT-2 van de TV, is het makkelijker om de videorecorder in te stellen en video’s te bekijken. T-V LINK maakt gebruik van de volgende voorzieningen: Om de functie T-V LINK te gebruiken: De videorecorder moet compatibel zijn met T-V LINK. De videorecorder moet zijn aangesloten op de aansluiting EXT-2 van de TV, via een volledige SCART-kabel. Met een “T-V LINK-compatibele videorecorder” wordt een JVC-videorecorder bedoeld met het T-V LINK-logo of een videorecorder met een van de volgende logo’s. Deze videorecorders ondersteunen alle of soms slechts enkele van de hierboven beschreven functies. Zie voor meer details de gebruiksaanwijzing van uw videorecorder. “Q-LINK” (een handelsmerk van Panasonic Corporation) “Data Logic” (een handelsmerk van Metz Corporation) “Easy Link” (een handelsmerk van Phillips Corporation) “Megalogic” (een handelsmerk van Grundig Corporation) “SMARTLINK” (een handelsmerk van Sony Corporation)

EXIT AV32&28H20EU_Ned.fm Page 5 Wednesday, February 20, 2002 2:07 PM Downloaded from www.Manualslib.com manuals search engine6 Uw TV installeren AV32/28X25EU / AV32/28H20EU / AV28CH1EU / LCT1142-001A-U / Nederlands Voorinstellingen laden (Pre-set Download) Voor het versturen van de gegevens van de vastgelegde zenders van de TV naar de videorecorder. Deze Preset Download-functie begint automatisch als de basisinstellingen zijn afgerond of als de bedieningshandelingen van AUTOMATISCH of SORTEREN/ MANUEEL worden uitgevoerd.

• Deze functie kan worden ingeschakeld via de videorecorder. Als “FUNKTIE NIET BESCHIKBAAR” wordt weergegeven: Als “FUNKTIE NIET BESCHIKBAAR” wordt weergegeven, is het laden (versturen van de gegevens van de TV naar de videorecorder) niet goed uitgevoerd. Controleer de volgende punten, voordat u het nogmaals probeert:

• Controleer of de videorecorder aanstaat.

• Controleer of de videorecorder compatibel is met T-V LINK.

• Controleer of de videorecorder is aangesloten op de aansluiting EXT-2.

• Controleer de SCART-kabel. Directe opname “Wat U Ziet Is Wat U Opneemt.” U kunt, met één druk op de knop, de TV- uitzending die u bekijkt op de videorecorder opnemen. Zie voor meer details hierover de handleiding van uw videorecorder. Bediening via de videorecorder. “VIDEO NEEMT AL OP” wordt weergegeven. Onder de volgende omstandigheden zal de videorecorder stoppen met opnemen als u de TV uitschakelt, als er wordt gewisseld van TV-zender, als er wordt gewisseld van ingangssignaal of als er een menu op het TV-scherm wordt weergegeven.

• Bij opname van videobeelden vanaf een extern apparaat dat is aangesloten op de TV.

• Bij opname van een zender waarvan het signaal is verwerkt door een decoder.

• Bij opname van een zender via het uitgangssignaal van de TV omdat de betreffende zender niet goed kan worden ontvangen via de tuner van de videorecorder.

• Als de videorecorder niet gereed is (als er bijvoorbeeld geen band is geplaatst), wordt “GEEN OPNAME” weergegeven. (Uitgezonderd AV28CH1EU)

• Bediening via de TV is niet mogelijk.

• Over het algemeen kunt u met de videorecorder geen opnamen maken van een zender die niet goed wordt ontvangen door de videorecorder, zelfs als u die zender wel kunt bekijken op de TV. Met sommige videorecorders kunt u een uitzending opnemen via het uitgangssignaal van de TV als die uitzending op de TV kan worden bekeken, ook al kan de betreffende uitzending niet worden ontvangen met de tuner van de videorecorder. Zie voor meer details de gebruiksaanwijzing van uw videorecorder. Automatisch inschakelen TV/ videorecorder Direct beeld Als de weergave van de videorecorder begint, wordt de TV automatisch ingeschakeld en het beeld van de aansluiting EXT-2 wordt weergegeven op het TV- scherm. Als u de videorecorder bedient via een menu, wordt de TV automatisch ingeschakeld en het weergavesignaal van de aansluiting EXT- 2 wordt weergegeven op het TV-scherm.

• Deze functie werkt niet als de TV is uitgezet met de hoofdschakelaar. Zet de hoofdschakelaar van de TV op ann (stand- by). AV32&28H20EU_Ned.fm Page 6 Wednesday, February 20, 2002 2:07 PM Downloaded from www.Manualslib.com manuals search engine7 NEDERLANDS AV32/28X25EU / AV32/28H20EU / AV28CH1EU / LCT1142-001A-U / Nederlands TV-knoppen en -functies Raadpleeg de pagina’s tussen haakjes voor details. 1 Afstandsbedieningssensor 2 Aan/uit-indicator (3, 8) 3 Hoofdschakelaar (3, 8) 4 Hoofdtelefoonaansluiting (ministekker) (36) 5 P p-toetsen/ q-toetsen (8) 6 Toets r (Volume) (8) 7 EXT-4-aansluiting (22, 36)

AV32&28H20EU_Ned.fm Page 7 Wednesday, February 20, 2002 2:07 PM Downloaded from www.Manualslib.com manuals search engine8 TV-knoppen en -functies AV32/28X25EU / AV32/28H20EU / AV28CH1EU / LCT1142-001A-U / Nederlands Zet de TV aan met de hoofdschakelaar Druk de hoofdschakelaar op de TV in. De aan/uit-indicator licht rood op en de TV staat stand-by.

• Als de aan/uit-indicator groen oplicht, staat de TV al aan. Uitzetten van de TV: Druk de hoofdschakelaar op de TV nogmaals in. De aan/uit-indicator dooft. Let op

• De hoofdschakelaar koppelt de TV niet volledig los van het lichtnet. Als u de TV gedurende langere tijd niet denkt te gebruiken, dient u de stekker uit het stopcontact te trekken. Zet de TV aan vanuit stand-by Druk op de P p

p-toetsen om de TV vanuit de stand-by-stand in te schakelen Kies een TV-kanaal Gebruik de P p

p-toetsen om een programmanummer (PR) of een EXT- aansluiting te kiezen Het volume regelen 1 Druk op de toets r

r (Volume) De volumeniveau-indicator verschijnt. 2 Gebruik de q

q -toetsen terwijl de volumeniveau-indicator in beeld is AV32&28H20EU_Ned.fm Page 8 Wednesday, February 20, 2002 2:07 PM Downloaded from www.Manualslib.com manuals search engine9 NEDERLANDS AV32/28X25EU / AV32/28H20EU / AV28CH1EU / LCT1142-001A-U / Nederlands Afstandsbedieningstoetsen en functies 1 Dempingstoets 2 Nummertoetsen 3 ZOOM-toets 4 HYPER SOUND-toets 5 Informatietoets 6 b-toets 7 5-toetsen 8 Stand-by-toets 9 Kleurtoetsen 0 Toets a - 6-toetsen = VCR/DVD/Teletekst-bedieningstoets ~ VCR P DVD-schakelaar, toets g (Tekst) Zet de TV aan of uit vanuit stand-by Druk op de toets #

# (stand-by) om de TV in of uit te schakelen. Als de TV wordt ingeschakeld, verandert de aan/uit-indicator van rood naar groen.

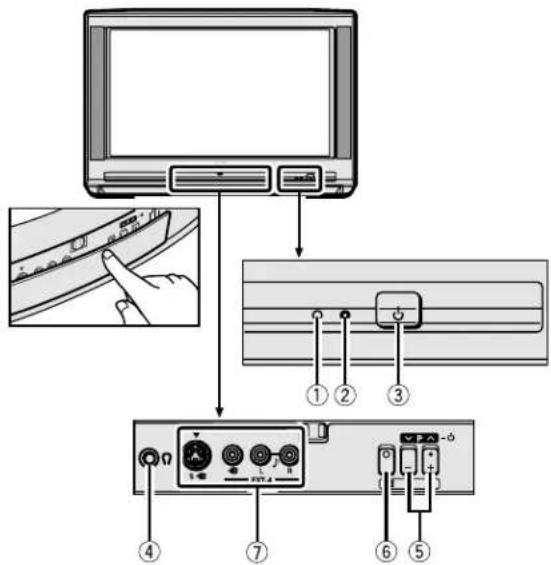

• De televisie kan worden ingeschakeld door toets b, toets 6 of de nummertoetsen in te drukken. Kies een TV-kanaal Gebruik de nummertoetsen: Voer het programmanummer (PR) van het kanaal in met behulp van de nummertoetsen. Voorbeeld:

• PR12 → druk op 1 en 2 Gebruik de

-toetsen: Druk op de

-toetsen om het gewenste programmanummer (PR) te kiezen.

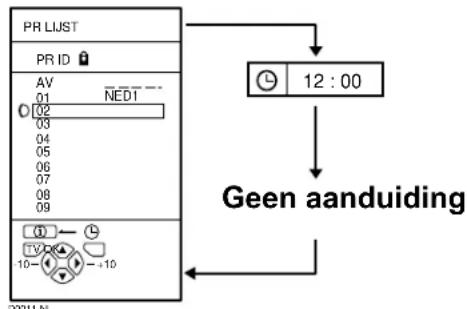

(Informatie) om de PR LIJST weer te geven Bij iedere druk op de toets

(Informatie) verandert de aanduiding als volgt: 2 Druk op de 5

6-toetsen om een programmanummer (PR) te kiezen. Druk hierna op de toets a

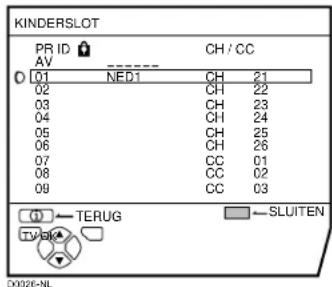

• Voor programmanummers (PR), waarvoor de functie KINDERSLOT is ingesteld, wordt het symbool n (KINDERSLOT) naast het programmanummer (PR) weergegeven in de PR LIJST.

• U kunt de 6-toetsen niet gebruiken om een programmanummer (PR) te kiezen als de functie KINDERSLOT actief is.

• Zelfs als u probeert een programmanummer (PR) te kiezen als de functie KINDERSLOT actief is, verschijnt het symbool n (KINDERSLOT) en u kunt de zender niet bekijken. Om deze zender te kunnen bekijken, raadpleegt u “KINDERSLOT” op pagina 25.

• Als het beeld scheef staat, corrigeer dit dan. Zie “BEELD TILT (Uitgezonderd AV28CH1EU)” op pagina 21. Het volume regelen Druk op de5

5-toetsen om het volume te regelen. De volume-indicator verschijnt en u kunt het volume regelen met de q-toetsen. Het geluid dempen Druk op de toets

(demping) om het geluid uit te zetten. Als u de toets

(demping) nogmaals indrukt, wordt het oorspronkelijke geluidsniveau weer hersteld. Beelden via externe apparatuur bekijken Gebruik de toets o

o : Druk op de toets o

o om een EXT-aansluiting te kiezen. Gebruik de

-toetsen: Druk op de

-toetsen om een EXT-aansluiting te kiezen. Gebruik de PR LIJST: 1 Druk op de toets

(Informatie) om de PR LIJST weer te geven 2Druk op de 5

6-toetsen om een EXT-aansluiting te kiezen. Druk hierna op de toets a

• De EXT-aansluitingen zijn vastgelegd na het programmanummer PR 99. +10

• U kunt een videoingangssignaal kiezen uit het S-VIDEO-signaal (Y/C- signaal) en het gewone videosignaal (samengesteld signaal). Voor meer details raadpleegt u “S-IN (S-VIDEO- invoer)” op pagina 22.

• Als u geen helder beeld krijgt of een beeld in zwart/wit, verander het kleursysteem dan met de hand. Zie “KLEURSYSTEEM” op pagina 20.

• Als u een EXT-aansluiting zonder ingangssignaal kiest, blijft het EXT- aansluitingnummer op het scherm staan.

• Deze TV heeft een functie waarmee automatisch van ingangssignaal kan worden gewisseld aan de hand van een speciaal signaal, dat door het externe apparaat wordt uitgezonden. (De EXT- 4-aansluiting ondersteunt deze functie niet.) Terugkeren naar een TV-zender: Druk op de toets b, de 6-toetsen of de nummertoetsen. Gebruik maken van het programmanummer PR 0 (AV): Als de TV en de videorecorder alleen via een antennekabel zijn verbonden, kunt u door kiezen van het programmanummer PR 0 (AV) de weergave van de videorecorder bekijken. Stel het videorecorderkanaal RF met de hand op programmanummer PR 0 (AV). Voor meer details raadpleegt u “SORTEREN/MANUEEL” op pagina 28. Als u de toets o indrukt, verandert de instelling als volgt:

• Het videorecorderkanaal RF wordt als RF-signaal van de videorecorder gestuurd.

• Zie ook de gebruiksaanwijzing van uw videorecorder voor meer details. ZOOM-functie Het beeldformaat kan worden gewijzigd, om dit aan te passen aan de beeldverhouding. Kies de beste optie uit een van de volgende ZOOM-instellingen. AUTO: Voor iedere beeldverhouding, behalve de normale (4:3 beeldverhouding), wordt het beeld automatisch weergegeven met de optimale beeldgrootte. Voor een normale beeldverhouding (beeldverhouding 4:3), wordt het beeld weergegeven volgens de ZOOM-instelling die is gekozen in het menu 4:3 AUTO ZOOM. Voor meer details raadpleegt u “4:3 AUTO ZOOM” op pagina 20.

• AUTO werk wellicht niet goed als de kwaliteit van het signaal te laag is. Kies de optimale ZOOM-instelling in dit geval handmatig.

• Deze TV ondersteunt WSS-signalen (breedbeeld-signalen). Als een uitzending met WSS wordt ontvangen met de ZOOM-instelling ingesteld op AUTO, wordt automatisch de beste ZOOM- instelling gekozen aan de hand van de ontvangen WSS. NORMAAL: Gebruik deze instelling voor het bekijken van een normaal, onveranderd beeld (4:3 beeldverhouding). PANORAMIC: In deze stand wordt het normale beeld (4:3 beeldverhouding) uniform naar rechts en links opgerekt totdat het gehele scherm is opgevuld, zonder dat het beeld onnatuurlijk overkomt.

• Het beeld wordt aan de bovenkant en de onderkant ietwat afgesneden.

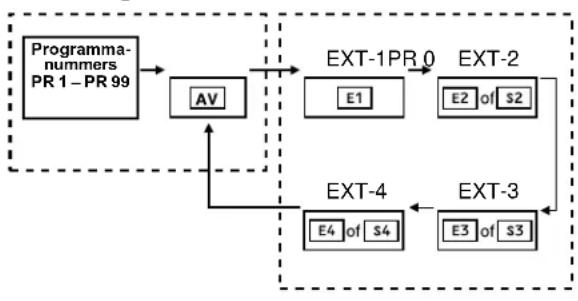

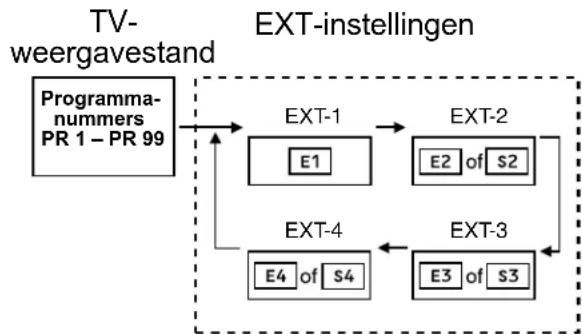

EXT-1PR 0EXT-4EXT-2EXT-3

TV-weergavestand EXT-instellingen Programma-nummers PR 1 – PR 99 AV32&28H20EU_Ned.fm Page 11 Wednesday, February 20, 2002 2:07 PM Downloaded from www.Manualslib.com manuals search engine12 Afstandsbedieningstoetsen en functies AV32/28X25EU / AV32/28H20EU / AV28CH1EU / LCT1142-001A-U / Nederlands 14:9 ZOOM: In deze stand wordt het brede beeld (Breedbeeld met beeldverhouding 14:9) opgerekt tot aan de boven- en onderkant van het scherm. 16:9 ZOOM: In deze stand wordt het brede beeld (Breedbeeld met beeldverhouding 16:9) opgerekt tot het gehele scherm is benut. 16:9 ZOOM ONDERTITELS: In deze stand wordt het brede beeld (Breedbeeld met beeldverhouding 16:9) met ondertiteling opgerekt tot het gehele scherm is benut. FULL: In deze stand wordt het normale beeld (beeldverhouding 4:3) uniform opgerekt totdat het gehele brede TV-scherm is opgevuld. Gebruik deze instelling voor beelden met een beeldverhouding van 16:9 die zijn samengetrokken tot een normaal beeld (4:3 beeldverhouding). Hiermee wordt de oorspronkelijke beeldverhouding weer hersteld. Kies de ZOOM-instelling 1 Druk op de toets c

c om het menu ZOOM weer te geven 2 Gebruik de 6

6-toetsen om een ZOOM-instelling te kiezen. Druk hierna op de toets a

Het beeld wordt groter en de gekozen ZOOM-instelling wordt ongeveer vijf seconden later weergegeven.

• Het is mogelijk dat de ZOOM- instelling automatisch wordt gewijzigd als gevolg van het regelsignaal dat vanaf een extern apparaat wordt ontvangen. Wanneer u wilt terugkeren naar de vorige ZOOM-instelling, moet u de betreffende ZOOM-instelling opnieuw kiezen. Instellen van het zichtbare gedeelte van het beeld Als de ondertitels of de bovenkant (of onderkant) van het beeld wegvallen, stel het zichtbare gedeelte van het beeld dan handmatig bij. 1 Druk op de toets c

Het menu ZOOM verschijnt. 2 Druk op de toets a

a om de aanduiding voor de ZOOM- instelling weer te geven De indicator wordt weergegeven. 3 Gebruik, terwijl deze wordt weergegeven, de 6

6-toetsen om het zichtbare gedeelte van het beeld in verticale richting bij te stellen

• U kunt het zichtbare gedeelte niet bijstellen in de instellingen NORMAAL of FULL. HYPER SOUND-functie U kunt genieten van een veel fraaiere geluidsweergave. Druk op de toets /

/ (HYPER SOUND) om de functie HYPER SOUND in of uit te schakelen

• De functie HYPER SOUND werkt niet goed met monogeluid.

• De functie HYPER SOUND kan ook worden in- of uitgeschakeld met behulp van het menu GELUID INSTELLING. Voor meer details raadpleegt u “HYPER SOUND” op pagina 22. De huidige tijd weergeven U kunt de huidige tijd in beeld brengen. Druk op de toets

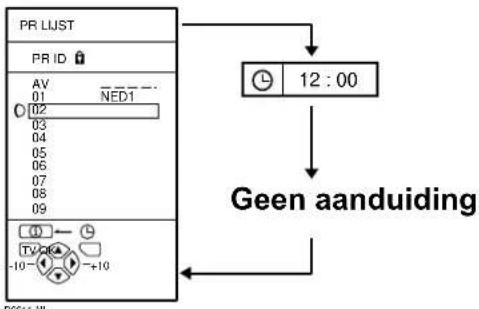

(Informatie) om de huidige tijd weer te geven Bij iedere druk op de toets

(Informatie) verandert de aanduiding als volgt:

• Deze TV maakt gebruik van Teletekst- gegevens om de tijd vast te stellen. Als de TV geen zender heeft ontvangen die Teletekst-gegevens heeft doorgegeven nadat de TV werd ingeschakeld, blijft het display voor de tijdsaanduiding leeg. Om de huidige tijd in beeld te brengen, dient u af te stemmen op een zender die de Teletekst-gegevens doorgeeft. Zolang u de TV niet uitzet, blijft de tijdsaanduiding in beeld, ook als u overschakelt naar een andere zender.

• Als u een video bekijkt, kan het gebeuren dat er een verkeerde tijd wordt weergegeven. Onmiddellijk naar TV-kanaal terugkeren U kunt onmiddellijk terugkeren naar een TV- kanaal. Druk op de toets b

De TV keert terug naar de stand voor TV- weergave en er wordt afgestemd op een TV- kanaal. Een VCR of DVD-speler van het merk JVC bedienen U kunt een videorecorder of DVD-speler van het merk JVC bedienen. De toets met hetzelfde symbool als op de afstandsbediening van het betreffende apparaat zelf, heeft ook dezelfde functie. 1 Zet de schakelaar VCR P

• Als uw apparaat geen JVC-apparaat is, kunt u deze toetsen niet gebruiken.

• Zelfs als uw apparaat door JVC is gemaakt, kan het gebeuren dat sommige toetsen niet werken of zelfs geen van de toetsen werkt. Dit is afhankelijk van het apparaat.

• U kunt de p-toetsen gebruiken voor het afstemmen op een TV-kanaal. De videorecorder ontvangt of kiest het hoofdstuk dat de DVD-speler kan weergeven.

• Sommige DVD-spelers gebruiken de p-toetsen zowel voor snelspoelen/ terugspoelen als voor het opzoeken van een bepaald hoofdstuk. In dit geval zullen de 253-toetsen niet werken. +10

Geen aanduiding AV32&28H20EU_Ned.fm Page 13 Wednesday, February 20, 2002 2:07 PM Downloaded from www.Manualslib.com manuals search engine14 AV32/28X25EU / AV32/28H20EU / AV28CH1EU / LCT1142-001A-U / Nederlands Teletekst-functie Basisbediening U kunt op deze TV drie verschillende types Teletekst-uitzendingen bekijken. FLOF (Fastext), TOP en WST 1 Kies een kanaal dat Teletekst- signalen doorgeeft 2 Zet de schakelaar VCR P

(Tekst) 3 Druk op de toets g

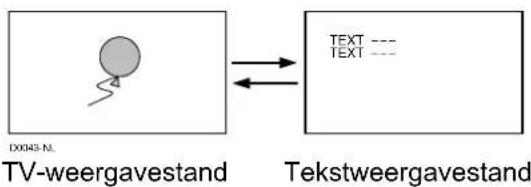

g (Tekst) om in te stellen op Teletekstweergave Iedere keer dat u de toets g (Tekst) indrukt, verandert de instelling als volgt: 4 Kies een Teletekst-pagina door de

6-toetsen, nummertoetsen of kleurtoetsen in te drukken Terugkeren naar TV-weergave: Druk op de toets b of de toets g (Tekst).

• Als u problemen heeft met de ontvangst van Teletekst-uitzendingen, neem dan contact op met uw dealer of met de kabelexploitant.

• De functie ZOOM werkt niet in de “TV- en tekstweergavestand” en in de “Tekstweergavestand”.

• Als u naar Teletekst kijkt, kunnen de menu’s niet worden bediend.

• De taal van de aanduidingen hangt af van het land dat is gekozen in het menu LAND. Als er iets mis is met de letters van de teletekst, kunt u de instelling LAND beter wijzigen in een ander land. Voor meer gegevens, “Wijziging van de instelling LAND” op pagina 34. Gebruik van de Lijstfunctie U kunt de nummers van uw favoriete Teletekst-pagina’s in het geheugen opslaan en deze later snel weer oproepen met behulp van de kleurtoetsen. Opslaan van paginanummers: 1 Druk op de toets B

B om de Lijstfunctie in te schakelen De opgeslagen paginanummers worden onderin het scherm weergegeven. 2 Druk op een van de kleurtoetsen om een positie te kiezen. Gebruik vervolgens de nummertoetsen om het paginanummer in te voeren

A (Opslaan) ingedrukt De vier paginanummers knipperen in het wit ten teken dat deze zijn opgeslagen in het geheugen. Oproepen van een vastgelegde pagina: 1 Druk op de toets B

B om de Lijstfunctie in te schakelen 2 Druk op een van de kleurtoetsen waaronder een Teletekst-pagina is vastgelegd Uitschakelen van de Lijstfunctie: Druk opnieuw op de toets B. Vasthouden U kunt een Teletekst-pagina zolang als u wilt in beeld houden, zelfs als er verschillende andere Teletekst-pagina’s worden ontvangen. Druk op de toets C

C (Hold) Uitschakelen van de vasthoudfunctie (Hold): Druk opnieuw op de toets C (Hold). Subpagina Sommige Teletekst-pagina’s bevatten subpagina’s die automatisch in beeld worden gebracht. U kunt iedere gewenste subpagina, op ieder gewenst moment in beeld houden of weer in beeld brengen. 1 Druk op de toets D

D (Subpagina) om de subpagina-functie in te schakelen Subpaginanummers worden links in het beeld weergegeven. *: achtergrondkleur van de subpaginanummer. 2 Druk op de 6

6-toetsen om het gewenste subpaginanummer te kiezen Uitschakelen van de subpagina- functie: Druk opnieuw op de toets D (Subpagina). Verborgen tekst weergeven Sommige Teletekst-pagina’s bevatten verborgen tekst (zoals de antwoorden van een quiz). U kunt deze verborgen tekst weergeven. Bij iedere druk op de toets E

(Verborgen tekst weergeven) wordt de verborgen tekst in beeld gebracht of weer verborgen Formaat U kunt de hoogte van de Teletekst-weergave verdubbelen. Druk op de toets F

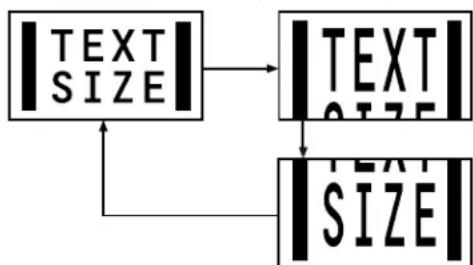

F (Formaat). Vasthoud- aanduiding Kleur* Betekenis van het subpaginanummer Geel Wordt nu weergegeven. Wit Kan worden weergegeven. Blauw of rood Kan niet worden weergegeven en wordt niet verstuurd. AV32&28H20EU_Ned.fm Page 15 Wednesday, February 20, 2002 2:07 PM Downloaded from www.Manualslib.com manuals search engine16 Teletekst-functie AV32/28X25EU / AV32/28H20EU / AV28CH1EU / LCT1142-001A-U / Nederlands Index U kunt met één druk op de toets terugkeren naar de indexpagina. Druk op de toets G

G (Index) FLOF (Fastext)/TOP/WST: Terugkeren naar pagina 100 of een eerdere opgegeven pagina. Lijstfunctie: Terugkeren naar het paginanummer dat in de linkerbenedenhoek van het scherm wordt weergegeven. Annuleren U kunt zoeken naar een Teletekst-pagina terwijl u TV kijkt. 1 Druk op de nummertoets om een paginanummer in te voeren of druk op een van de kleurtoetsen De TV zoekt naar een Teletekst-pagina. 2 Druk op de toets H

H (Annuleren) Het TV-programma verschijnt in beeld. Als de TV de betreffende Teletekst- pagina heeft gevonden, verschijnt het nummer ervan in de linkerbovenhoek van het scherm. 3 Druk op de toets H

H (Annuleren) om terug te keren naar de Teletekst- pagina als het nummer ervan nog in beeld is

• U kunt niet terug naar de stand voor TV-weergave, zelfs als u de toets H (Annuleren) indrukt. Er wordt, in plaats van de Teletekst-pagina, tijdelijk een TV-zender weergegeven. AV32&28H20EU_Ned.fm Page 16 Wednesday, February 20, 2002 2:07 PM Downloaded from www.Manualslib.com manuals search engine17 NEDERLANDS AV32/28X25EU / AV32/28H20EU / AV28CH1EU / LCT1142-001A-U / Nederlands Het menu van de TV gebruiken Deze TV beschikt over enkele functies die via menu’s bediend kunnen worden. Om ten volle gebruik te kunnen maken van alle functies van uw TV, dient u de manier waarop de menu’s werken goed te begrijpen. Basisbediening 1 Druk op de toets a

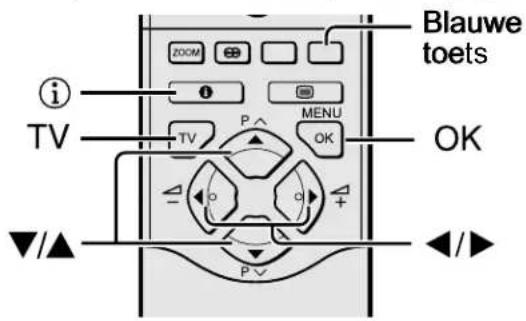

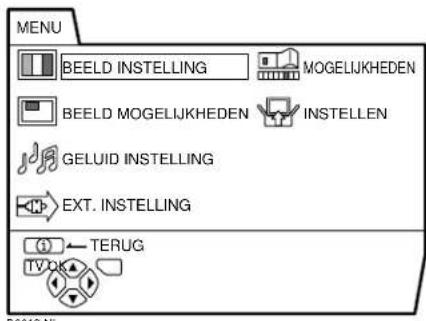

a om MENU (hoofdmenu) in beeld te brengen

• De aanduiding die beneden in een menu verschijnt verwijst naar toetsen op de afstandsbediening die u kunt gebruiken om de gekozen functie te bedienen. Wanneer een menu op het beeldscherm wordt weergegeven kan de ZOOM-modus automatisch worden gewijzigd in de FULL-modus. Dit duidt niet op storing. Wanneer het menu verdwijnt, keert de ZOOM-modus terug naar de vorige ingestelde ZOOM-modus. 2 Gebruik de 6

6-toetsen om een menu-titel te kiezen en druk op de toets a

Het menu verschijnt in beeld. Terugkeren naar het voorgaande menu: Druk op de toets h (informatie). Een menu onmiddellijk verlaten: Druk op de toets b. 3 Gebruik de 6

6-toetsen om een functie te kiezen

• Zie de volgende pagina’s voor details over de functies in de menu’s. 4 Gebruik de5

5-toetsen om de instelling van die functie te kiezen

• Als u een functie wilt gebruiken waarvan uitsluitend de naam verschijnt, volg dan de beschrijvingen van die functie op de volgende pagina’s.

• De aanduiding die beneden in een menu verschijnt verwijst naar een toets op de afstandsbediening die u kunt gebruiken om de gekozen functie te bedienen. 5 Druk op de toets a

a om de instelling te voltooien Het menu verdwijnt.

• Bij het kijken naar de televisie met het NTSC-systeem worden de menu’s weergegeven met ongeveer de helft van de normale verticale hoogte. PTV OKMENUP Blauwe toets

TERUG Toets a Toets b Toets

(informatie) AV32&28H20EU_Ned.fm Page 17 Wednesday, February 20, 2002 2:07 PM Downloaded from www.Manualslib.com manuals search engine18 Het menu van de TV gebruiken AV32/28X25EU / AV32/28H20EU / AV28CH1EU / LCT1142-001A-U / Nederlands BEELD INSTELLING TINT U kunt een van de drie instellingsstanden TINT kiezen (drie verschillende beeldinstellingen) om de beeldinstellingen automatisch te maken. KOEL: Een koele witte kleurbasis met een versterking van het kleur- en contrastniveau voor een helder, levendig beeld. WARM: Een warme oranje/rode kleurbasis die de juiste kleur- en contrastniveaus geeft voor het bekijken van films. NORMAAL: Een normale witte kleurbasis met normale kleur- en contrastniveaus. Beeldinstelling U kunt de beeldinstellingen van iedere TINT- instelling naar wens veranderen. KONTRAST U kunt het beeldcontrast naar wens instellen. 2 : lager 3 : hoger HELDERHEID U kunt het beeldhelderheid naar wens instellen. 2 : donker 3 : helder SCHERPTE U kunt het beeldscherpte naar wens instellen. 2 : zachter 3 : scherper KLEUR U kunt de beeldkleur naar wens instellen. 2 : lichter 3 : dieper TINT NTSC U kunt de beeldtint naar wens instellen. 2 : roodachtig 3 : groenig

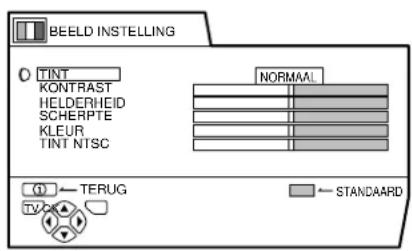

• De instelling TINT NTSC (beeldtint) kan alleen worden gewijzigd als het kleursysteem NTSC 3.58 of NTSC 4.43 is. (Zie “Specificaties” op pagina 43.) De standaardinstellingen voor TINT herstellen: Druk op de blauwe toets.

• Hiermee worden de door u gekozen beeldinstellingen in de TINT-instelling teruggezet naar de standaardinstellingen en in de TINT-instelling opgeslagen. TINT

NEDERLANDS AV32/28X25EU / AV32/28H20EU / AV28CH1EU / LCT1142-001A-U / Nederlands BEELD MOGELIJKHEDEN DNR Met de DNR-functie kunt u de ruis onderdrukken die in het oorspronkelijke beeld zit. U kunt kiezen uit drie DNR-instellingen: AUTO, MIN MAX. AUTO: De TV zal automatisch het niveau van het DNR-effect instellen overeenkomstig de hoeveelheid ruis in het beeld, zodat een optimale beeldkwaliteit wordt verkregen.

• Als u het DNR-effect te hoog instelt, is het mogelijk dat het beeld minder scherp wordt. Indien mogelijk, verdient het aanbeveling de AUTO-instelling te gebruiken. MIN: Het niveau van het DNR-effect wordt zo laag mogelijk ingesteld. Als u de functie DNR op AUTO hebt gezet, maar vindt dat de scherpte van het oorspronkelijke beeld niet voldoende wordt weergegeven, kunt u overschakelen van AUTO naar MIN.

• De MIN-instelling is niet geschikt wanneer u een erg slecht beeld hebt met veel ruis. MAX: Het niveau van het DNR-effect wordt zo hoog mogelijk ingesteld. Als u de functie DNR op AUTO hebt gezet, maar vindt dat er nog steeds ruis in het beeld is, kunt u overschakelen van AUTO naar MAX.

• De MAX-instelling is niet geschikt wanneer u een goed beeld hebt met praktisch geen ruis. DigiPure Pro (uitsluitend voor AV32X25EU/AV28X25EU) De DigiPure Pro-functie maakt gebruik van de meest recente digitale technologie om een natuurlijk beeld te verkrijgen. De DigiPure Pro-functie bevat de volgende twee functies: DigiPure-functie: Deze functie zorgt voor een natuurlijk beeld door elimineren van de overbodige contouren bij heldere beelden met een hoog contrast. Bij beelden met een laag contrast worden contouren toegevoegd waardoor een scherper en gedetailleerder beeld wordt verkregen. U kunt kiezen uit drie DigiPure-instellingen: AUTO, MIN MAX.

• Als u het DigiPure-effect te hoog instelt bij een slecht beeld dat veel ruis bevat, kan het gebeuren dat de ruis nog sterker wordt. Wij adviseren u waar mogelijk de AUTO-instelling te gebruiken. Beeldbeweging-compensatiefunctie: Deze functie zorgt ervoor dat snel bewegende onderwerpen (bijvoorbeeld de spelers of de bal bij een voetbalwedstrijd) meer vloeiend en natuurlijk worden weergegeven.

• Het effectniveau van de beeldbeweging- compensatiefunctie kan niet veranderd worden. Het effectniveau is hetzelfde, ongeacht of de AUTO-, MIN- of MAX- instelling wordt gebruikt. 1 Kies DigiPure Pro 2 Gebruik de 5

5-toetsen om de gewenste instelling te kiezen. Druk hierna op de toets a D0015-NL DNR

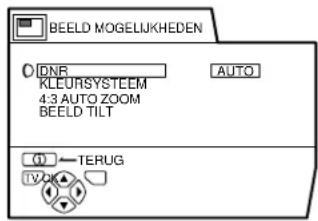

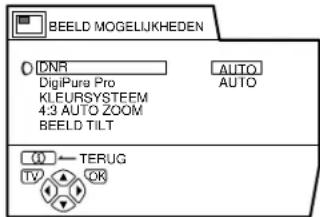

DNR DigiPure ProKLEURSYSTEEM4:3 AUTO ZOOMBEELD TILT AUTO AUTO TERUGBEELD MOGELIJKHEDEN TV OK <AV32H20EU/AV28H20EU/AV28CH1EU> <AV32X25EU/AV28X25EU> AV32&28H20EU_Ned.fm Page 19 Thursday, February 21, 2002 9:38 PM Downloaded from www.Manualslib.com manuals search engine20 Het menu van de TV gebruiken AV32/28X25EU / AV32/28H20EU / AV28CH1EU / LCT1142-001A-U / Nederlands AUTO: De TV zal automatisch het niveau van het DigiPure-effect instellen overeenkomstig de hoeveelheid ruis in het beeld, zodat een optimale beeldkwaliteit wordt verkregen. MIN: Het niveau van het DigiPure-effect wordt zo laag mogelijk ingesteld. Als u de DigiPure Pro-functie op AUTO hebt gezet, maar vindt dat er ruis in het beeld is, kunt u overschakelen van AUTO naar MIN.

• De MIN-instelling is niet geschikt wanneer u een goed beeld hebt met praktisch geen ruis. MAX: Het niveau van het DigiPure-effect wordt zo hoog mogelijk ingesteld. Als u de DigiPure Pro-functie op AUTO hebt gezet, maar vindt dat de beeldkwaliteit nog verbeterd zou kunnen worden, kunt u overschakelen van AUTO naar MAX.

• De MAX-instelling is niet geschikt wanneer u een erg slecht beeld hebt met veel ruis. UIT: De DigiPure Pro-functie is uitgeschakeld. KLEURSYSTEEM Het kleursysteem wordt automatisch gekozen. Als het beeld echter niet helder is of er is geen kleur, stel het kleursysteem dan handmatig in. 1 Kies KLEURSYSTEEM en druk hierna op de toets a

5-toetsen om het juiste kleursysteem te kiezen. Druk hierna op de toets a

PAL: PAL-systeem SECAM: SECAM-systeem NTSC 3.58: NTSC 3.58 MHz-systeem NTSC 4.43: NTSC 4.43 MHz-systeem AUTO: Deze functie stelt aan de hand van het ingangssignaal het kleursysteem vast. Alleen als u een beeld bekijkt van programmanummer PR 0 (AV) of van de aansluiting EXT, kunt u de functie AUTO inschakelen.

• Het kan gebeuren dat de functie AUTO niet goed werkt als de kwaliteit van het signaal te laag is. Als de functie AUTO ingeschakeld is en het beeld is slecht of komt vreemd over, kies dan handmatig een ander kleursysteem.

• Tussen de programmanummers PR 0 (AV) en PR 99 kunt u niet instellen op NTSC 3.58 of NTSC 4.43. 4:3 AUTO ZOOM U kunt een van de drie ZOOM-instellingen kiezen: NORMAAL, PANORAMIC of 14:9 ZOOM als ZOOM-instelling voor het normale beeld (beeldverhouding 4:3). 1 Kies 4:3 AUTO ZOOM en druk hierna op de toets a

6-toetsen om een ZOOM-instelling te kiezen TV OK TERUG D0016-NL KLEURSYSTEEM PAL

NEDERLANDS AV32/28X25EU / AV32/28H20EU / AV28CH1EU / LCT1142-001A-U / Nederlands BEELD TILT (Uitgezonderd AV28CH1EU) Er zijn omstandigheden waar het magnetische veld van de aarde het beeld scheef kan trekken. Als dit zich voordoet, kunt u de vervorming van het beeld corrigeren. 1Gebruik de 6

6-toetsen om BEELD TILT te kiezen. Druk hierna op de toets a

2 Druk net zo vaak op de 6

6-toetsen totdat het beeld recht staat. Druk hierna op de toets a

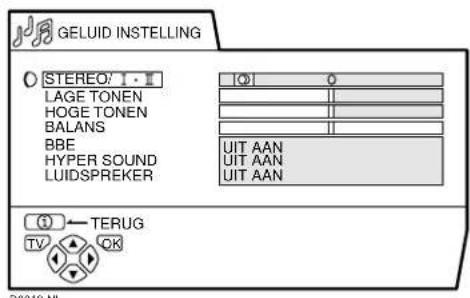

Als u een tweetalige uitzending bekijkt, heeft u de keuze tussen Taal I (Sub I) en Taal II (Sub II). Als de ontvangst van een stereo- uitzending te wensen over laat, kunt u overschakelen van stereo- naar mono- ontvangst waardoor het geluid vaak van betere kwaliteit zal worden.

• De geluidsinstelling die u kan kiezen, hangt ook af van het programma dat wordt ontvangen.

• Deze functie werkt niet bij weergave via de EXT-aansluitingen. Deze functie verschijnt niet in het menu GELUID INSTELLING. Geluid bijstellen U kunt het geluid naar wens bijstellen. LAGE TONEN U kunt de lage tonen van het geluid instellen. 2 : zachter 3 : harder HOGE TONEN U kunt de hoge tonen van het geluid instellen. 2 : zachter 3 : harder BALANS U kunt het volumebalans tussen de linker- en rechterluidspreker instellen. 2 : Het volumeniveau van de linkerluidspreker wordt verhoogd. 3 : Het volumeniveau van de rechterluidspreker wordt verhoogd.

AV32&28H20EU_Ned.fm Page 21 Wednesday, February 20, 2002 2:07 PM Downloaded from www.Manualslib.com manuals search engine22 Het menu van de TV gebruiken AV32/28X25EU / AV32/28H20EU / AV28CH1EU / LCT1142-001A-U / Nederlands BBE Met de functie BBE kunt u genieten van een bijzonder fraaie geluidsweergave, die bovendien zeer waarheidsgetrouw is. AAN: Deze functie is ingeschakeld. UIT: Deze functie is uitgeschakeld. Onder licentie van BBE Sound, Inc. BBE is een geregistreerd handelsmerk van BBE Sound, Inc. HYPER SOUND U kunt genieten van een veel fraaiere geluidsweergave. AAN: Deze functie is ingeschakeld. UIT: Deze functie is uitgeschakeld. Het menu verdwijnt.

• De functie HYPER SOUND werkt niet goed met monogeluid.

• U kunt de functie HYPER SOUND met een enkele druk op een toets in- of uitschakelen. Voor meer details raadpleegt u “HYPER SOUND-functie” op pagina 12. LUIDSPREKER (Uitgezonderd AV28CH1EU) U kunt de geluidsweergave van de TV- luidsprekers uitschakelen, maar dit heeft natuurlijk alleen maar zin als er een geluidsinstallatie op de TV is aangesloten, via welke u het geluid kunt beluisteren. AAN: Het geluid wordt via de TV-luidsprekers verspreid. UIT: Het geluid wordt niet via de TV-luidsprekers verspreid.

• De 5-toetsen van de afstandsbediening en de r-toetsen (Volume) op het voorpaneel van de TV, kunnen worden gebruikt voor het instellen van het volume van de luidsprekers.

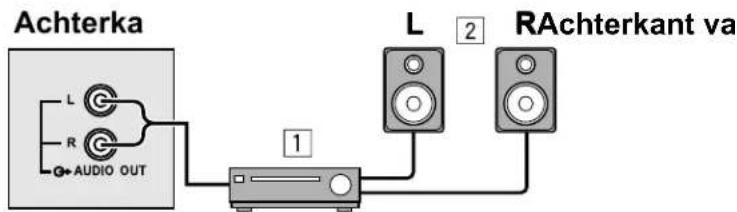

• Als het volume van de audioversterker te hoog staat ingesteld, kunnen de luidsprekers beschadigd raken. EXT. INSTELLING S-IN (S-VIDEO-invoer) Als u apparatuur aansluit (zoals een S-VHS- videorecorder) dat een S-VIDEO-signaal (Y/ C-signaal) kan uitsturen, kunt u genieten van de fraaie beeldweergave van het S-VIDEO- signaal (Y/C-signaal). Voorbereidingen:

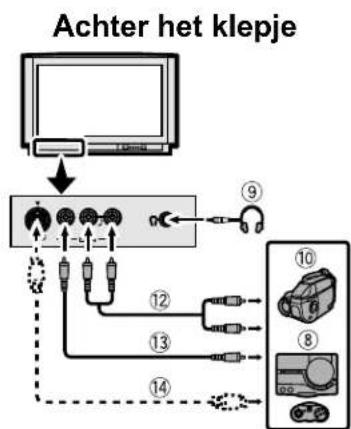

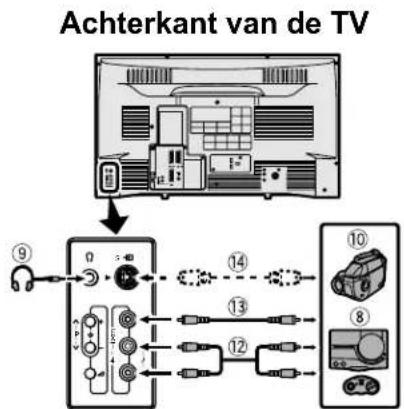

• Lees eerst de gebruiksaanwijzing van het apparaat en “Verdere voorbereidingen” op pagina 36 goed door en sluit hierna het apparaat aan op de TV. Volg daarna de gebruiksaanwijzing van het apparaat op om het apparaat zo in stellen dat er een S- VIDEO-signaal (Y/C-signaal) wordt uitgestuurd naar de TV.

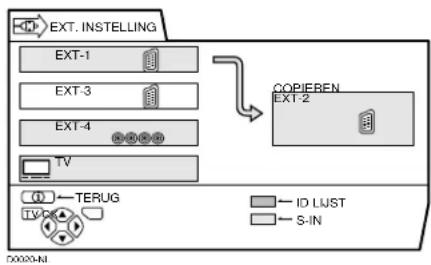

• Stel nooit in op S-IN (S-VIDEO-invoer) voor eenEXT-aansluiting waarop een apparaat is aangesloten dat geen S- VIDEO (Y/C-signaal) uit kan sturen. Als de instelling verkeerd is gemaakt, zal er geen beeld zijn. 1 Kies een EXT-aansluiting EXT-1EXT-3TERUGEXT. INSTELLINGTV OKCOPIERENEXT-2ID LIJST S-IN EXT-4 D0020-NL AV32&28H20EU_Ned.fm Page 22 Wednesday, February 20, 2002 2:07 PM Downloaded from www.Manualslib.com manuals search engineHet menu van de TV gebruiken

Het symbool S-IN (S-VIDEO-invoer) wordt weergegeven. U kunt nu kijken naar weergave van een S-VIDEO-signaal (Y/C-signaal) in plaats van naar dat van een gewoon videosignaal (samengesteld signaal). Om de instelling S-IN (S-VIDEO- invoer) uit te schakelen: Druk de gele toets in zodat het symbool S- IN (S-VIDEO-invoer) verdwijnt. De weergave van het gewone videosignaal (samengesteld signaal) wordt nu weer hervat.

• De EXT-1-aansluiting ondersteunt geen S-VIDEO-signaal (Y/C-signaal) en u kunt voor de EXT-1-aansluiting geen S-IN (S-VIDEO-invoer) instellen.

• Door de instelling S-IN (S-VIDEO- invoer) wordt de letter veranderd van “E” in “S”. Bijvoorbeeld: “E2” wordt veranderd in “S2”.

• Zelfs als een apparaat dat een S- VIDEO-signaal (Y/C-signaal) kan uitsturen, kan wel eens een gewoon videosignaal (samengesteld signaal) uitsturen, afhankelijk van de gemaakte instellingen. Als er geen beeld verschijnt omdat de instelling S-IN (S- VIDEO-invoer) is gemaakt, raadpleeg dan nogmaals de gebruiksaanwijzing van het apparaat en maak de juiste instelling. ID LIJST U kunt iedere EXT-aansluiting een naam geven, die overeenkomt met het apparaat dat er op is aangesloten. Als u een EXT- aansluiting een naam geeft, verschijnt het nummer van de EXT-aansluiting, samen met de naam in beeld. 1 Kies een EXT-aansluiting 2 Druk de blauwe toets in om de lijst met namen (ID LIJST) weer te geven 3 Gebruik de 6

6-toetsen om een naam te kiezen. Druk hierna op de toets a

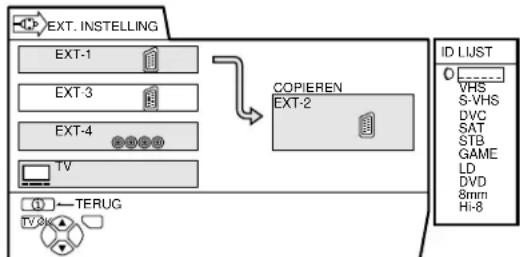

De ID LIJST verdwijnt en de naam is toegewezen aan de EXT-aansluiting.

• U kunt geen naam voor een EXT- aansluiting toewijzen die niet voorkomt in de lijst met namen (ID LIJST). Om een naam die aan een EXT- aansluiting is toegewezen te wissen: Kies een blanco ruimte. 4 Druk op de toets a

a om de instelling te voltooien COPIEREN U kunt een signaalbron kiezen voor weergave via de EXT-2-aansluiting. U kunt ieder ingangssignaal kiezen van een apparaat dat is aangesloten op de EXT- aansluiting of het beeld en geluid van het TV-kanaal waar u naar kijkt en het signaal ervan uitsturen naar de EXT-2-aansluiting. 1 Gebruik de 5

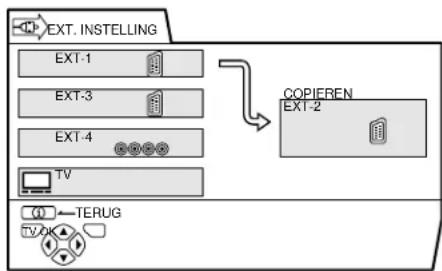

5-toetsen om de pijl in het menu te kiezen

6-toetsen om een EXT-aansluiting of TV te kiezen. Druk hierna op de toets a

De pijl in het menu stelt een signaalstroom voor. De linkerkant van de pijl vertegenwoordigt een signaal dat wordt uitgestuurd door de EXT-2- aansluiting. EXT-1/EXT-3/EXT-4: Het uitgangssignaal van een apparaat dat is aangesloten op de EXT-aansluiting, gaat door de TV en wordt uitgestuurd bij de EXT-2-aansluiting. TV: Ook de signalen van het beeld en geluid van het TV-kanaal waarop u heeft afgestemd worden via de EXT-2- aansluiting uitgestuurd.

• Tijdens opnemen van een programma kunt u de TV niet uitschakelen. Als u de TV uitschakelt wordt de signaaluitvoer bij de EXT-2- aansluiting uitgeschakeld.

• Als u voor het uitgangssignaal het signaal van een EXT-aansluiting kiest, kunt u een TV-uitzending bekijken of de weergave van het apparaat dat is aangesloten op een andere EXT- aansluiting en ondertussen het beeld en geluid opnemen van een apparaat dat is aangesloten op de EXT-aansluiting naar en videorecorder die is aangesloten op de EXT-2-aansluiting.

• De RGB-signalen van de TV-spelletjes kunnen niet worden uitgevoerd. Teletekst-uitzendingen kunnen niet worden uitgestuurd. MOGELIJKHEDEN SLEEP TIMER U kunt de TV na een bepaalde opgegeven tijdsduur automatisch laten uitgaan. 1 Kies SLEEP TIMER en druk hierna op de toets a

Het submenu van de functie SLEEP TIMER verschijnt in beeld. 2 Gebruik de 5

5-toetsen om de gewenste tijdsduur in te stellen. Druk hierna op de toets a

U kunt voor deze sluimerduur maximaal 120 minuten instellen (2 uur), in stappen van 10 minuten.

• Een minuut voordat de functie SLEEP TIMER de TV uitschakelt, verschijnt de aanduiding “GOEDE NACHT!”.

• De functie SLEEP TIMER kan niet worden gebruikt om de TV helemaal uit te schakelen. De TV blijft stand-by staan.

• Als de functie SLEEP TIMER is ingeschakeld, kunt u het submenu van de functie SLEEP TIMER weer in beeld brengen om de resterende tijdsduur van de functie SLEEP TIMER te controleren en/of te veranderen. Druk op de toets a om het menu te verlaten nadat de resterende tijdsduur heeft gecontroleerd en/of veranderd. Om de functie SLEEP TIMER uit te schakelen: Gebruik de toets 2 om de tijdsduur in te stellen op “UIT”. D0023-NLSLEEP TIMERBLAUW BEELDKINDERSLOTDECODER(EXT-2)TERUGMOGELIJKHEDENTV OKUIT AANUIT AAND0024-NL0 120TERUGSLEEP TIMER TV OK UIT AV32&28H20EU_Ned.fm Page 24 Wednesday, February 20, 2002 2:07 PM Downloaded from www.Manualslib.com manuals search engineHet menu van de TV gebruiken

NEDERLANDS AV32/28X25EU / AV32/28H20EU / AV28CH1EU / LCT1142-001A-U / Nederlands BLAUW BEELD U kunt de TV zo instellen dat het scherm blauw en het geluid gedempt wordt, als er geen signaal is of als het signaal heel zwak is of als er geen invoer van een extern apparaat is. AAN: Deze functie is ingeschakeld. UIT: Deze functie is uitgeschakeld. KINDERSLOT Als er zenders zijn waarvan u niet wilt dat uw kinderen ernaar kijken, kunt u de functie KINDERSLOT gebruiken om dat TV-kanaal te vergrendelen. Als een kind nu een programmanummer (PR) kiest waaronder een vergrendelde zender is vastgelegd, verandert het scherm in een egaal blauw scherm, de aanduiding n (KINDERSLOT) verschijnt in beeld en de zender kan niet worden bekeken. Dit kinderslot kan alleen worden bekeken als u, met een speciale handeling, een van te voren ingesteld ID- nummer invoert. Het kinderslot kan niet worden opgeheven en iemand die het nummer niet heeft kan de zender niet bekijken. Inschakelen van de functie KINDERSLOT 1 Kies KINDERSLOT en druk hierna op de toets o

“STEL ID NR. IN” (instelscherm voor het ID-nummer) verschijnt. 2 Voer een ID-nummer in 1 Gebruik de 6

6-toetsen om een nummer te kiezen. 2 Gebruik de 5

5-toetsen om de cursor te verplaatsen. 3 Druk op de toets a

Het submenu van KINDERSLOT komt in beeld. 4Gebruik de 6

6-toetsen om een TV- kanaal te kiezen Iedere keer dat u een 6-toetsen indrukt, verandert het programmanummer (PR) en het beeld van de zender die is vastgelegd onder dat programmanummer (PR) verschijnt op het scherm. 5 Druk op de blauwe toets en schakel de functie KINDERSLOT in. Druk hierna op de toets a

n (KINDERSLOT) verschijnt en het kanaal is vergrendeld. De functie KINDERSLOT weer uitschakelen (het kinderslot opheffen): Druk nogmaals op de blauwe toets. n (KINDERSLOT) verdwijnt. Om het gemakkelijke uitschakelen van de functie KINDERSLOT ongedaan te maken, verdwijnt het menu als u de functie KINDERSLOT kiest en op de toets a drukt, net als bij de normale bediening van menu’s. Bekijken van een kanaal dat vergrendeld is met de kinderslotfunctie 1 Kies met de nummertoetsen of met de PR LIJST een programmanummer (PR) waaronder een vergrendelde zender vastligt. D0025-NL TERUG

NED1 SLUITENTERUGTV OK AV32&28H20EU_Ned.fm Page 25 Wednesday, February 20, 2002 2:07 PM Downloaded from www.Manualslib.com manuals search engine26 Het menu van de TV gebruiken AV32/28X25EU / AV32/28H20EU / AV28CH1EU / LCT1142-001A-U / Nederlands Het scherm wordt blauw en n (KINDERSLOT) verschijnt. U kunt dit TV-kanaal niet bekijken. 2 Druk op de toets

(Informatie) om “ID. NR.” (het ID. NR.- invoerscherm) weer te geven. 3 Gebruik de nummertoetsen om het ID-nummer in te voeren Het slot wordt tijdelijk opgeheven en u kunt het programma bekijken. Als u het ID-nummer bent vergeten: Voer stap 1 uit van “Inschakelen van de functie KINDERSLOT”. Nadat u het ID- nummer heeft bevestigd, drukt u op de toets b om het menu te verlaten.

• Zelfs als u het kinderslot tijdelijk opheft, betekent dit niet dat de functie KINDERSLOT voor dat kanaal is opgeheven. De volgende keer dat iemand het vergrendelde kanaal wil bekijken, is dit nog steeds vergrendeld.

• Als u de vergrendeling en de functie KINDERSLOT helemaal wilt opheffen, moet u de bedieningshandelingen opnieuw uitvoeren van “Inschakelen van de functie KINDERSLOT”.

• Om het makkelijk kiezen van een programmanummer (PR) waaronder een vergrendelde zender is vastgelegd, te verhinderen, is dat programmanummer (PR) zo ingesteld dat er niet op kan worden ingesteld met behulp van de 6-toetsen of de bedieningstoetsen van de TV.

• Om een te makkelijk uitschakelen van het kinderslot te verhinderen, is “ID. NR.” (het ID. NR.-invoerscherm) zo ingesteld dat dit niet verschijnt tenzij u de toets

(Informatie) indrukt. DECODER (EXT-2) U kunt deze functie alleen gebruiken als u een decoder aansluit met een videorecorder die compatibel is met T-V LINK aangesloten op de EXT-2-aansluiting. Om deze functie te gebruiken, raadpleegt u “Gebruik van de functie DECODER (EXT-2)” op pagina 35. Let op

• Als u geen decoder met een videorecorder die compatibel is met T-V LINK, aangesloten hebt op de EXT-2- aansluiting en u stelt deze functie per ongeluk in op “AAN”, zal het beeld/geluid van een zender die u wilt bekijken, niet doorkomen.

D0027-NL D0028-NLID. NR. : AV32&28H20EU_Ned.fm Page 26 Wednesday, February 20, 2002 2:07 PM Downloaded from www.Manualslib.com manuals search engineHet menu van de TV gebruiken

NEDERLANDS AV32/28X25EU / AV32/28H20EU / AV28CH1EU / LCT1142-001A-U / Nederlands INSTELLEN TAAL U kunt de taal kiezen die u wilt gebruiken voor de aanduidingen op het scherm, uit de lijst met talen in het menu. 1 Kies TAAL en druk hierna op de toets a

Het submenu van de functie TAAL verschijnt in beeld. 2Gebruik de 5

6-toetsen om een taal te kiezen. Druk hierna op de toets a

AUTOMATISCH U kunt TV-kanalen die bij u goed worden ontvangen automatisch registreren en vastleggen onder de programmanummers (PR) in de TV door de volgende stappen uit te voeren. 1 Kies AUTOMATISCH. Druk hierna op de toets a

Het menu LAND verschijnt als submenu van de functie AUTOMATISCH. Er zijn twee LAND-menu’s. Bij indrukken van de gele toets verandert het menu LAND als volgt: 2 Druk op de 5

6-toetsen om het land te kiezen waar u zich bevindt 3 Druk op de blauwe toets om de functie AUTOMATISCH in te schakelen Het menu AUTOMATISCH verschijnt en de ontvangen TV-kanalen worden automatisch vastgelegd onder de programmanummers (PR).

• Om de functie AUTOMATISCH te annuleren drukt u op de toets b. Nadat de TV-kanalen zijn vastgelegd onder de programmanummers (PR), verschijnt het menu SORTEREN.

• U kunt nu de programmanummers (PR) gaan bewerken met behulp van de functie SORTEREN/MANUEEL. Voor meer details raadpleegt u “SORTEREN/MANUEEL” op pagina 28.

• Als u de functie SORTEREN/ MANUEEL niet wilt gebruiken, ga dan naar de volgende stap. Als de aanduiding “ACI START/ACI OVERSLAAN” in het menu AUTOMATISCH verschijnt: U kunt de functie ACI (automatische kanaalinstelling) gebruiken om de ACI- gegevens te decoderen en vervolgens alle TV-zenders snel vast te leggen. Zie “Gebruik van de functie ACI” op pagina 33 voor nadere bijzonderheden over het gebruik van de functie ACI. Wilt u de functie ACI niet gebruiken, druk dan op de 6-toetsen om ACI OVERSLAAN te kiezen en druk vervolgens op a.

a om het menu T-V LINK weer te geven. 5 Als u geen T-V LINK-compatibele videorecorder hebt aangesloten: Druk op de toets b om het menu T-V LINK te verlaten. Als u een T-V LINK-compatibele videorecorder op de EXT-2- aansluiting hebt aangesloten: Volg de bedieningsprocedure “Versturen van de gegevens naar een videorecorder” op pagina 34 om de gegevens van de programmanummers (PR) te versturen.

• Als uw TV de zendernaam van het TV-kanaal kan herkennen, wordt deze (ID) automatisch vastgelegd onder het programmanummer (PR) waaronder ook de zender is vastgelegd.

• Als een zender waarnaar u wilt kijken niet onder een programmanummer (PR) is vastgelegd, leg deze dan handmatig vast met behulp van de functie MANUEEL. Voor meer details raadpleegt u “SORTEREN/ MANUEEL” op pagina 28.

• Het TV-kanaal is niet vastgelegd onder een programmanummer PR 0 (AV). Als u een zender wilt vastleggen onder PR 0 (AV), doe dit dan handmatig met behulp van de functie MANUEEL. Voor meer details raadpleegt u “SORTEREN/MANUEEL” op pagina 28. SORTEREN/MANUEEL De functies SORTEREN/MANUEEL zijn verdeeld in twee types: bewerken van de programmanummers (PR) (SORTEREN- functies) en handmatig vastleggen van een TV-kanaal onder een programmanummer (PR) (MANUEEL-functie). Hieronder vindt u meer details over deze functies: Let op

• Als u de functies VERPL., UITWISSEN of INVOEGEN gebruikt, wordt de lijst met programmanummers (PR) herschreven. Daarom zullen de programmanummers (PR) van sommige zenders veranderen.

• Als u de functie MANUEEL gebruikt voor een zender waarvoor een kinderslot staat ingesteld met de functie KINDERSLOT, wordt het kinderslot, ofwel de functie KINDERSLOT, voor die zender ongedaan gemaakt.

• Als u de functie MANUEEL gebruikt voor een zender waarvoor de functie DECODER (EXT-2) is ingesteld op AAN, wordt de instelling van de functie DECODER (EXT-2) teruggezet naar UIT.

• Als er reeds een zender is vastgelegd onder PR 99, en u gebruikt de functie INVOEGEN, dan wordt deze zender gewist. 1 Kies SORTEREN/MANUEEL en druk hierna op de toets a

• Voor programmanummer PR 0 verschijnt “AV” in de lijst met programmanummers (PR).

• Er verschijnt geen EXT- aansluitingnummer in de lijst met programmanummers (PR). D0005-NL TERUG OVERDRAGEN TV VCR T-V LINK TV OK EXIT

• Het CH/CC-nummer is een nummer dat uniek is voor de TV en correspondeert met het kanaalnummer van een TV-kanaal. Voor de relatie tussen een kanaalnummer en een CH/ CC-nummer, raadpleegt u “CH/CC- nummers” op pagina 38. 2 Volg de aanwijzingen voor de functie die u wilt gebruiken en bedien de functie VERPL.: Met deze functie kunt u het programmanummer (PR) van een TV- kanaal veranderen. ID: Met deze functie kunt u een zendernaam registreren (ID) bij een TV-kanaal. INVOEGEN: Met deze functie kunt u een nieuw TV- kanaal toevoegen aan de reeds bestaande lijst met programmanummers (PR) door gebruik te maken van het CH/CC- nummer.

• U kunt de functie INVOEGEN niet gebruiken als u het kanaalnummer van een zender niet kent. Gebruik de functie MANUEEL om een TV-kanaal vast te leggen in de lijst met programmanummers (PR). UITWISSEN: Met deze functie kunt u een ongewenste zender wissen. MANUEEL: Met deze functie kunt u handmatig een TV-kanaal vastleggen onder een programmanummer (PR). 3 Druk op de toets a

a om de instellingen te voltooien Het menu T-V LINK verschijnt. 4 Als u geen T-V LINK-compatibele videorecorder hebt aangesloten: Druk op de toets b om het menu T-V LINK te verlaten. Het menu T-V LINK verdwijnt en alle instellingen zijn voltooid. Als u een T-V LINK-compatibele videorecorder op de EXT-2- aansluiting hebt aangesloten: Volg de bedieningsprocedure “Versturen van de gegevens naar een videorecorder” op pagina 34 om de gegevens van de programmanummers (PR) naar de videorecorder te versturen. VERPL. 1Gebruik de 6

6-toetsen om een TV- kanaal te kiezen Iedere keer dat u een toets 6 indrukt, verandert het programmanummer (PR) en verschijnt het beeld van de zender die is vastgelegd onder dat programmanummer (PR) op het scherm. 2 Druk op de toets 3

3 om de functie VERPL. in te schakelen 3 Gebruik de 6

6-toetsen om een nieuw programmanummer te kiezen (PR) Om de functie VERPL. uit te schakelen: Druk op de toets

(Informatie). 4 Gebruik de toets 2

2 om het programmanummer (PR) van een TV-kanaal vast te leggen onder een ander programmanummer (PR)

6-toetsen om een TV- kanaal te kiezen Iedere keer dat u een toets 6 indrukt, verandert het programmanummer (PR) en verschijnt het beeld van de zender die is vastgelegd onder dat programmanummer (PR) op het scherm. 2 Druk op de rode toets om de functie ID te starten 3 Gebruik de 6

6-toetsen om het eerste teken te kiezen voor de zendernaam (ID) die u wilt toewijzen aan het TV-kanaal 4 Druk op de blauwe knop om de ID LIJST (lijst met kanaalnamen) weer te geven 5 Gebruik de 6

6-toetsen om de zendernaam (ID) te kiezen Om de functie ID uit te schakelen: Druk op de toets

(Informatie). 6 Druk op de toets a

a om een zendernaam (ID) aan een TV-kanaal toe te wijzen

• U kunt een zelf gekozen zendernaam (ID) toewijzen aan ieder gewenst TV- kanaal. Als u klaar bent met stap 3, ga dan niet naar stap 4, maar gebruik de 5-toetsen om de cursor te verplaatsen en de 6-toetsen om het volgende teken te kiezen voor de zendernaam (ID). Druk hierna op de toets a om de zendernaam (ID) toe te wijzen aan het TV-kanaal. INVOEGEN Voorbereidingen:

• U dient een CH/CC-nummer te vinden dat uniek is voor deze TV en dat correspondeert met het kanaalnummer van de zender. Zoek het corresponderende CH/CC-nummer op in de tabel “CH/CC- nummers” op pagina 38. gebaseerd op het kanaalnummer van de zender.

• Als de instelling LAND geen FRANCE is, gebruik dan een tweecijferig CH/CC- nummer. Als de instelling LAND FRANCE is, gebruik dan een driecijferig CH/CC-nummer.

• Als u een TV-kanaal (SECAM-L- systeem) van een Franse zender toevoegt, vergeet dan niet om LAND in te stellen op FRANCE. Als de LAND-instelling niet FRANCE is, volg dan de beschrijving “Wijziging van de instelling LAND” op pagina 34 om de instelling LAND te veranderen in FRANCE, en start hierna de functie INVOEGEN. 1 Gebruik de 6

6-toetsen om een programmanummer (PR) te kiezen waaronder u een nieuwe zender wilt vastleggen

NEDERLANDS AV32/28X25EU / AV32/28H20EU / AV28CH1EU / LCT1142-001A-U / Nederlands 2 Druk op de groene toets en start de functie INVOEGEN. 3 Gebruik de 6

6-toetsen om op “CC” of “CH” in te stellen, afhankelijk van het CH/CC-nummer van het TV-kanaal Als de instelling LAND FRANCE is: Kies “CH1”, “CH2”, “CC1” of “CC2”. Om de functie INVOEGEN uit te schakelen: Druk op de toets

(Informatie). 4 Gebruik de nummertoetsen om het resterende CH/CC-nummer in te voeren De TV schakelt over naar de stand voor vastleggen. Als het vastleggen voltooid is, verschijnt het beeld van de zender op het scherm.

• Het CH/CC-nummer is een nummer dat de uitzendfrequentie doorgeeft aan de TV. Als de TV het TV-kanaal niet kan vinden dat hoort bij de uitzendfrequentie die wordt gegeven door het CH/CC-nummer, verschijnt er geen beeld. UITWISSEN 1Gebruik de 6

6-toetsen om een TV- kanaal te kiezen Iedere keer dat u een toets 6 indrukt, verandert het programmanummer (PR) en verschijnt het beeld van de zender die is vastgelegd onder dat programmanummer (PR) op het scherm. 2 Druk op de gele toets om het TV- kanaal te wissen Het TV-kanaal wordt gewist uit de lijst met programmanummers (PR). MANUEEL Voorbereidingen:

• Als u een TV-kanaal (SECAM-L- systeem) van een Franse zender toevoegt, vergeet dan niet om LAND in te stellen op FRANCE. Als de LAND-instelling niet FRANCE is, volg dan de beschrijving “Wijziging van de instelling LAND” op pagina 34 om de instelling LAND te veranderen in FRANCE, en start hierna de functie MANUEEL. 1 Gebruik de 6

6-toetsen om een programmanummer (PR) te kiezen waaronder u een nieuwe zender wilt vastleggen 2 Druk op de blauwe toets om de functie MANUEEL in te schakelen Aan de rechterzijde, naast het CH/CC- nummer, verschijnt het SYSTEEM (zendersysteem) van de zender. Om de functie MANUEEL uit te schakelen: Druk op de toets

(Informatie). 3 Gebruik de toets 3

3 om in te stellen op het SYSTEEM (zendersysteem) van het TV-kanaal dat u wilt vastleggen TV-kanaal (SECAM-L systeem) van een Franse zender: Zet SYSTEEM op “L”. Als het staat ingesteld op iets anders dan “L”, dan kunt u het TV-kanaal van het SECAM-L- systeem niet ontvangen.

AV32&28H20EU_Ned.fm Page 31 Wednesday, February 20, 2002 2:07 PM Downloaded from www.Manualslib.com manuals search engine32 Het menu van de TV gebruiken AV32/28X25EU / AV32/28H20EU / AV28CH1EU / LCT1142-001A-U / Nederlands Overige TV-kanalen: Als u het juiste zendersysteem niet kent, stel SYSTEEM dan in op “B/G”. Als “B/ G” niet juist is, zult u geen normaal geluid horen als de TV een TV-kanaal vindt. Probeer in dit geval de instelling voor SYSTEEM nogmaals te maken, maar op de juiste wijze, zodat de ontvangst goed is. 4 Druk op de groene of rode toets om het zoeken naar een zender te starten Het zoeken stopt als de TV een zender heeft gevonden. Vervolgens wordt de zender weergegeven. 5 Blijf op de groene of rode toets drukken tot de gewenste zender wordt weergegeven Bij een slechte ontvangst: Druk op de blauwe of gele toets om de fijnafstelling voor de zender uit te voeren. Als er geen goede geluidsweergave is terwijl het beeld wel goed is: De instelling SYSTEEM is verkeerd. Druk op de toets 3 en kies een SYSTEEM waarbij de geluidsweergave goed is. 6 Druk op de toets a

a en leg het programmanummer (PR) vast Het normale menu SORTEREN komt weer in beeld. AV32&28H20EU_Ned.fm Page 32 Wednesday, February 20, 2002 2:07 PM Downloaded from www.Manualslib.com manuals search engine33 NEDERLANDS AV32/28X25EU / AV32/28H20EU / AV28CH1EU / LCT1142-001A-U / Nederlands Nog meer menu’s Gebruik van de functie ACI Deze TV is voorzien van een ACI-functie voor het decoderen van de ACI-gegevens (automatische kanaalinstelling).Met behulp van de ACI-functie kunt u de TV-zenders die de kabelexploitant levert snel en op de juiste wijze vastleggen op basis van de gegevens van de kabelexploitant. Let op

• Als uw kabelexploitant ACI-gegevens uitzendt en de aanduiding “ACI START/ACI OVERSLAAN” in het menu AUTOMATISCH verschijnt, dan is de ACI-functie beschikbaar. In alle andere gevallen is de functie niet beschikbaar.1 Druk op de toets 6 6 om ACI START te kiezen. Druk vervolgens op de toets a a om de ACI-functie te startenWanneer u de ACI-functie niet wilt gebruiken:Druk op de toets 6 om ACI OVERSLAAN te selecteren en druk hierna op de toets a.Als het menu AUTOMATISCH in een ander menu verandert:Afhankelijk van uw kabelexploitant is het mogelijk dat er een zender-selectiemenu verschijnt dat door de kabelexploitant is ingesteld.Volg de menu-instructies en gebruik de 5- en 6-toetsen om het menu te bedienen. Druk nadat u de instellingen hebt gemaakt op de toets a.Als de aanduiding “ACI FOUT” in het menu AUTOMATISCH verschijnt:Dit geeft aan dat de ACI-functie niet juist werkt. Druk op de toets a om de ACI-functie opnieuw te starten.Als de aanduiding “ACI FOUT” steeds weer verschijnt nadat u de functie ACI een paar maal opnieuw hebt gestart, drukt u op de toets 3 om de functie AUTOMATISCH te starten. Dit leidt niet tot problemen omdat alle TV-zenders door de functie AUTOMATISCH onder de programmanummers (PR) worden vastgelegd.2 Wanneer de instellingen klaar zijn, verschijnt het menu SORTEREN. Ga terug naar de aanwijzingen die u voorheen aan het lezen was en vervolg de bediening.Wanneer de “Basisinstellingen” gemaakt zijn:Ga terug naar stap 6 van “Basisinstellingen” op pagina 5.Wanneer “AUTOMATISCH” is uitgevoerd:Ga terug naar stap 4 van “AUTOMATISCH” op pagina 5.• Als u vragen hebt betreffende de onderdelen in het zender-selectiemenu of de bediening van het menu, neem dan contact op met uw kabelexploitant.• Wanneer de ontvangst van de kabeltelevisie slecht is, zal de functie ACI niet werken.• Als er een fout in de ACI-gegevens zelf is, kan de TV-zender niet juist vastgelegd worden. In dat geval moet u de functie ACI uitschakelen (ACI OVERSLAAN) en de functie AUTOMATISCH gebruiken. U kunt ook de functie SORTEREN/MANUEEL gebruiken om de PR-kanaalinstelling te corrigeren. AV32&28H20EU_Ned.fm Page 33 Wednesday, February 20, 2002 2:07 PM Downloaded from www.Manualslib.com manuals search engine34 Nog meer menu’s AV32/28X25EU / AV32/28H20EU / AV28CH1EU / LCT1142-001A-U / Nederlands Versturen van de gegevens naar een videorecorder U kunt de gegevens van de nieuwste programmanummers (PR) naar een videorecorder versturen, met behulp van de functie T-V LINK. Let op

• Alleen als er een videorecorder die compatibel is met T-V LINK is aangesloten op de EXT-2-aansluiting kunnen de gegevens worden verstuurd.

• Deze handeling kan alleen worden uitgevoerd als het menu T-V LINK in beeld is. 1 Schakel de videorecorder in 2 Druk op de toets a

De gegevensoverdracht begint. Als de gegevensoverdracht voltooid is, verdwijnt het menu T-V LINK. Als het menu T-V LINK wordt vervangen door een ander menu: De menubediening aan de kant van de TV is voltooid en maakt plaats voor de menubediening aan de kant van de videorecorder. Zie de gebruiksaanwijzing van uw videorecorder voor het instellen van de videorecorder. Als de aanduiding “FUNKTIE NIET BESCHIKBAAR”in het menu T-V LINK verschijnt, controleer dan de drie volgende items en druk op de toets a om de gegevensoverdracht nogmaals uit te voeren.

• Is er een videorecorder die compatibel is met T-V LINK aangesloten op de EXT-2-aansluiting?

• Is de videorecorder ingeschakeld?

• Is de SCART-kabel tussen de EXT-2- aansluiting en de videorecorder compatibel met T-V LINK, correct aangesloten? Wijziging van de instelling LAND Als de functie AUTOMATISCH is uitgevoerd, kunt u het land dat u reeds had ingesteld met de functie AUTOMATISCH, wijzigen. Als u TV-kanalen voor Franse zenders vastlegt, (SECAM-L-systeem), voert u deze handelingen dan uit om het land te wijzigen. 1 Breng het menu INSTELLEN in beeld Als het menu SORTEREN in beeld is. Druk op de toets

(Informatie) om het menu INSTELLEN weer te geven. 2 Gebruik de 6

6-toetsen om AUTOMATISCH te kiezen. Druk hierna op de toets a

Het menu LAND verschijnt als submenu van de functie AUTOMATISCH. Er zijn twee LAND-menu’s. Bij indrukken van de gele toets verandert het menu LAND als volgt:

6-toetsen om een land te kiezen 4 Druk op de toets a

a om de instelling te voltooien Het menu verdwijnt. Terugkeren naar het menu INSTELLEN vanuit het menu LAND : Druk op de toets

(Informatie) in plaats van op de toets a. Gebruik van de functie DECODER (EXT-2) Bij aansluiten van een decoder met een videorecorder compatibel met T-V LINK op de EXT-2-aansluiting, moet u de functie DECODER (EXT-2) gebruiken om de gecodeerde zenders te decoderen. 1 Schakel de decoder in 2 Stem af op de zender die gedecodeerd kan worden met deze decoder Zelfs als de decoder goed functioneert, verschijnt er een ongedecodeerd beeld. 3 Druk op de toets a

a om het menu MENU weer te geven Het MENU (hoofdmenu) verschijnt in beeld. 4 Gebruik de 6

6-toetsen om MOGELIJKHEDEN te kiezen. Druk hierna op de toets a

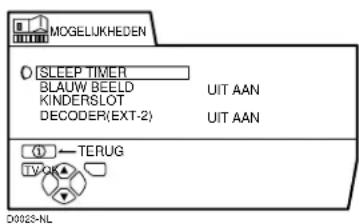

Het menu MOGELIJKHEDEN verschijnt. 5 Gebruik de 6

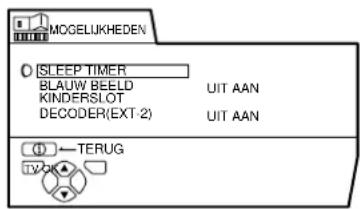

6-toetsen om DECODER (EXT-2) te kiezen. Gebruik hierna de 5

5-toetsen om AAN te kiezen Het beeld is nu gedecodeerd en goed zichtbaar. Om de functie DECODER (EXT-2) uit te schakelen: Gebruik de 5-toetsen om UIT te kiezen. 6 Druk op de toets a

a om de instelling te voltooien Het menu T-V LINK verschijnt in beeld. 7 Volg de bedieningsprocedure “Versturen van de gegevens naar een videorecorder” op pagina 34 om de gegevens van de programmanummers (PR) naar de videorecorder te versturen 8 Als u nog meer zenders kunt ontvangen die gedecodeerd kunnen worden, herhaalt u de stappen 2 t/m 7 Als de functie DECODER (EXT-2) om de een of andere reden op “AAN” is gezet, maar de zender kan niet gedecodeerd worden, controleer dan de volgende punten:

• Is de decoder goed op de videorecorder aangesloten, volgens de instructies in de gebruiksaanwijzingen van de videorecorder en de decoder?

• Is de decoder ingeschakeld?

• Kan deze zender worden gedecodeerd met een decoder?

• Is het noodzakelijk om de instellingen van de videorecorder te wijzigen om de decoder te kunnen aansluiten? Controleer aan de hand van de gebruiksaanwijzing of de videorecorder goed is ingesteld. D0023-NL SLEEP TIMER BLAUW BEELD KINDERSLOT DECODER(EXT-2) TERUG MOGELIJKHEDEN TV OK UIT AAN UIT AAN

EXIT AV32&28H20EU_Ned.fm Page 35 Wednesday, February 20, 2002 2:07 PM Downloaded from www.Manualslib.com manuals search engine36 AV32/28X25EU / AV32/28H20EU / AV28CH1EU / LCT1142-001A-U / Nederlands Verdere voorbereidingen Aansluiten van externe apparatuur Sluit de apparatuur op de TV aan zoals in de onderstaande aansluitschema’s is aangegeven. Voordat u een aansluiting maakt:

• Lees de gebruiksaanwijzingen van de aan te sluiten apparatuur goed door. De aansluiting zal niet altijd precies zo zijn als hier afgebeeld. Dit is afhankelijk van het apparaat. Bovendien kan het gebeuren dat de instellingen van een apparaat dat u aansluit veranderd moeten worden, afhankelijk van de gekozen aansluitmethode.

• Schakel alle apparatuur uit, inclusief de TV.

• In “Specificaties” op pagina 43 vindt u meer details over de EXT-aansluitingen. Als u een apparaat aansluit dat niet in het onderstaande aansluitschema voorkomt, raadpleeg dan de tabel en kies de beste EXT-aansluiting voor dit apparaat.

• De aansluitsnoeren worden niet bijgeleverd. 1 Videorecorder (samengesteld signaal) 2 Videorecorder (samengesteld signaal/S- VIDEO-signaal) 3 T-V LINK compatibele videorecorder (samengesteld signaal/S-VIDEO- signaal) 4 Decoder 5 DVD-speler (samengesteld signaal/S- VIDEO-signaal) 6 DVD-speler (samengesteld signaal/ RGB-signaal) 7 TV-spel (samengesteld signaal/RGB- signaal) 8 TV-spel (samengesteld signaal/S- VIDEO-signaal) 9 Hoofdtelefoon 0 Camcorder (samengesteld signaal/S- VIDEO-signaal) - SCART-kabel = Audiokabel ~ Videokabel ! S-VIDEO-kabel EXT-

NEDERLANDS AV32/28X25EU / AV32/28H20EU / AV28CH1EU / LCT1142-001A-U / Nederlands Apparaten die een S-VIDEO- signaal (Y/C-signaal) kunnen uitsturen, zoals een S-VHS- videorecorder Sluit het apparaat aan op een EXT- aansluiting, maar niet op de EXT-1- aansluiting. U kunt het gewenste video-ingangssignaal kiezen uit het S-VIDEO-signaal (Y/C- signaal) en het normale videosignaal (samengesteld signaal). Voor meer details over de bediening van het apparaat raadpleegt u “S-IN (S-VIDEO-invoer)” op pagina 22. T-V LINK Compatibele videorecorder Let op dat u de videorecorder die compatibel is met T-V LINK aansluit op de EXT-2- aansluiting. Als u dit niet doet, zal de functie T-V LINK niet goed werken.

• Als u een videorecorder die compatibel is met T-V LINK aansluit op de EXT-2- aansluiting, vergeet dan niet om de decoder op de videorecorder aan te sluiten. Als u dit niet doet, zal de functie T-V LINK niet goed werken. Nadat u de TV-kanalen hebt vastgelegd onder programmanummers (PR), zet u de functie DECODER (EXT-2) voor het programmanummer (PR) op AAN om het gecodeerde kanaal te kunnen decoderen. Voor meer details over de bediening raadpleegt u “Gebruik van de functie DECODER (EXT-2)” op pagina 35. Aansluiten van een hoofdtelefoon Sluit een hoofdtelefoon met een stereo- ministekker (3,5 mm diameter) aan op de hoofdtelefoonaansluiting op het voorpaneel.

• Als u een hoofdtelefoon aansluit, is er geen geluid van de luidsprekers. Video-/geluidssignaal van de EXT- 2-aansluiting U kunt het video-/audio-uitgangssignaal van de EXT-2-aansluiting ergens anders heen sturen. Dit is nuttig als u een programma van een ander apparaat wilt opnemen op de videorecorder die is aangesloten op de EXT- 2-aansluiting. Voor meer details hierover raadpleegt u “COPIEREN” op pagina 23. TV-uitvoer via de EXT-1- aansluiting De uitvoer van het video-/audio-signaal van de TV-zender waarnaar u kijkt, wordt altijd uitgestuurd via de EXT-1-aansluiting.

• Als u een programmanummer verandert (PR) wordt ook de TV-uitvoer van de EXT-1-aansluiting veranderd.

• Het video-/audiosignaal van een EXT- aansluiting kan niet worden uitgestuurd.

• Teletekst-uitzendingen kunnen niet worden uitgestuurd. Aansluiten van luidsprekers en/of een versterker. (Uitgezonderd AV28CH1EU) Zie het aansluitschema voor audio- apparatuur voor het aansluiten van geluidsapparatuur op de TV. U kunt perifere voorluidsprekers aansluiten om naar het TV-geluid te luisteren. Voordat u een aansluiting maakt:

• Lees de gebruiksaanwijzingen die bij de versterker en luidsprekers worden meegeleverd.

• Schakel de TV en de versterker uit.

• Om te vermijden dat het magnetische veld van de luidsprekers storing in het TV- beeld veroorzaakt, raden wij u aan om voor de voorluidsprekers magnetisch afgeschermde luidsprekers te gebruiken.

• De aansluitsnoeren worden niet bijgeleverd.

• De uitvoer van de AUDIO OUT- aansluiting wordt niet afgekapt door aansluiten van een hoofdtelefoon op de TV. Het geluid van de voorluidsprekers kan niet worden uitgeschakeld door het aansluiten van een hoofdtelefoon op de TV. RAUDIO OUTL

• Als twee CH/CC-nummers corresponderen met een kanaalnummer, kies er dan een aan de hand van de instelling LAND. Als de instelling LAND niet FRANCE is, kies dan een tweecijferig CH/CC-nummer. Als de instelling LAND FRANCE is, kies dan een driecijferig CH/CC-nummer.

• Zoek het CH/CC-nummer (CC110 tot CC161) dat correspondeert met het TV-kanaal (SECAM-L-systeem) van een Franse kabel-TV-zender, gebaseerd op de uitzendfrequentie van die zender. Als u de uitzendfrequentie niet weet, neem dan contact op met de kabelexploitant.

• De CH/CC-nummers van CH102-CH169 en CC110-CC161 corresponderen met de TV- kanalen die worden uitgezonden door het SECAM-L-systeem. De overige CH/CC-nummers corresponderen met de TV-kanalen die worden uitgezonden in een ander kleursysteem dan een SECAM-L-systeem. AV32&28H20EU_Ned.fm Page 39 Wednesday, February 20, 2002 2:07 PM Downloaded from www.Manualslib.com manuals search engine40 AV32/28X25EU / AV32/28H20EU / AV28CH1EU / LCT1142-001A-U / Nederlands Verhelpen van storingen Als er zich een probleem voordoet met de TV, lees dan eerst dit hoofdstuk aandachtig door voordat u de hulp van een vakman inroept. U kunt het probleem wellicht heel makkelijk zelf oplossen. Als de netstekker bijvoorbeeld niet in het stopcontact zit, of er is een probleem met de antenne, dan lijkt het misschien alsof dat de TV zelf kapot is. Belangrijk:

• In dit hoofdstuk worden alleen problemen behandeld die niet zo eenvoudig te vinden zijn. Als u een probleem hebt met het bedienen van een menu, lees dan de pagina’s in deze gebruiksaanwijzing die daar betrekking op hebben.

• Als u de probleemoplossing in dit hoofdstuk of de betreffende instructies voor het bedienen van de menu’s hebt gevolgd zonder dat het probleem verdwijnt, haal dan de stekker van het netsnoer uit het stopcontact en raadpleeg een vakman. Probeer de TV niet zelf te repareren en haal nooit het achterpaneel los. De TV kan niet worden aangezet

• Is de stekker van het netsnoer aangesloten op een stopcontact?

• Licht de aan/uit-indicator op? Als deze niet oplicht, druk de hoofdschakelaar dan in. Geen beeld/geen geluid

• Is er afgestemd op een zender met een heel zwak signaal? Als dit het geval is, wordt de functie BLAUW BEELD geactiveerd en het gehele scherm wordt blauw en er is geen geluid. Als u ondanks dit naar deze zender wilt kijken, volg dan de beschrijving “BLAUW BEELD” op pagina 25 om de instelling van de functie BLAUW BEELD te veranderen in UIT.

• Is er een hoofdtelefoon aangesloten op de TV? Als u een hoofdtelefoon aansluit op de TV, is er geen geluidsweergave via de TV-luidsprekers.

• Is de functie LUIDSPREKER ingesteld op UIT? Volg de beschrijving “LUIDSPREKER (Uitgezonderd AV28CH1EU)” op pagina 22 om de instelling van de functie LUIDSPREKER te controleren en daarmee wellicht het probleem op te lossen.

• Als de SYSTEEM-instelling voor een TV-kanaal niet juist is, kan het voorkomen dat er geen geluidsweergave is. Volg de beschrijving “SORTEREN/ MANUEEL” op pagina 28 om de functie MANUEEL te gebruiken en de instelling SYSTEEM te veranderen. Slecht beeld

• Als het beeld alleen maar uit ruis (sneeuw) bestaat, is er vermoedelijk iets mis met de antenne of met de antennekabel. Controleer de volgende punten om het probleem op te lossen. Zijn de TV en de antenne goed aangesloten? Is de antennekabel misschien beschadigd? Staat de antenne in de goede richting? Is de antenne zelf defect?

• Als de TV of de antenne gestoord wordt door andere apparaten, kunnen er strepen of ruis in het beeld komen. Zet apparaten zoals een computer, een versterker of haardroger verder van de TV vandaan of verplaats de TV zelf. Als de antenne bloot staat aan interferentie van een radiozendmast of van hoogspanningskabels, neem dan contact op met een vakman.

• Als de TV bloot staat aan interferentie van signaalreflecties van bergen of grote gebouwen, kan er een dubbelbeeld ontstaan. Verander de richting van de antenne of vervang deze door een antenne met een betere richtingsgevoeligheid.

• Zijn de KLEURSYSTEEM-instellingen voor de TV-kanalen juist gemaakt? Volg de beschrijving “KLEURSYSTEEM” op pagina 20 om zo het probleem op te lossen. AV32&28H20EU_Ned.fm Page 40 Wednesday, February 20, 2002 2:07 PM Downloaded from www.Manualslib.com manuals search engineVerhelpen van storingen

• Zijn de KLEUR en de HELDERHEID goed ingesteld? Volg de beschrijving “Beeldinstelling” op pagina 18 om zo het probleem op te lossen.

• Wij raden u af om Teletekst-uitzendingen op te nemen. Dit gaat meestal niet goed.

• Als er een wit en heel helder stilstaand beeld (bijvoorbeeld een witte jurk) wordt weergegeven, kan het wit eruitzien alsof het kleuren bevat. Dit is een fenomeen dat onvermijdbaar is, door de eigenschappen van een beeldbuis en dit duidt niet op een storing in de TV. Als dit beeld van het scherm verdwijnt, zullen ook de onnatuurlijke kleuren verdwijnen.

• Bij weergave van voorbespeeld videomateriaal of een videoband die niet goed is opgenomen, kan de bovenkant van het beeld vervormd zijn. Dat ligt aan het videosignaal; het duidt niet op storing in de werking. Slecht geluid Zijn de LAGE TONEN en de HOGE TONEN goed ingesteld? Als deze niet goed zijn ingesteld, volg dan de beschrijving “Geluid bijstellen” op pagina 21 om de instellingen juist aan te passen. Als de ontvangst van een zender slecht is, zal ook de (stereo) geluidsweergave slecht zijn. In dit geval raden wij u aan om de beschrijving “STEREO / I • II” op pagina 21 te volgen en in te stellen op mono, om zo een beter geluid te krijgen. De TV kan niet worden bediend

• Zijn de batterijen van de afstandsbediening uitgeput? Volg de beschrijving “Batterijen in de afstandsbediening plaatsen” op pagina 3 en vervang de batterijen door nieuwe. Wellicht is dit de oplossing van het probleem.

• Hebt u geprobeerd om de afstandsbediening te gebruiken vanuit een vreemde hoek of op een afstand van meer dan zeven meter van de TV vandaan? Houd de afstandsbediening recht voor de TV en niet verder dan zeven meter er vandaan.

• Als u naar Teletekst kijkt, kunt u de menu’s niet bedienen. Druk op de toets b om over te schakelen van Teletekst naar normale TV-ontvangst en probeer het menu nogmaals te bedienen.

• Als de TV plotseling niet meer werkt, schakel deze dan uit met de hoofdschakelaar op de TV zelf. Druk de hoofdschakelaar nogmaals in om te kijken of u de TV weer kunt inschakelen. Als de TV het nu gewoon weer doet, is er geen sprake van een storing. Overige problemen

• Als de functie SLEEP TIMER is ingeschakeld, wordt de TV automatisch uitgeschakeld. Als de TV plotseling wordt uitgeschakeld, druk dan op de toets # (Stand-by) om te proberen de TV weer in te schakelen. Als de TV nu weer gewoon ingeschakeld kan worden, is er geen sprake van een storing.

• Wanneer het zendsignaal of het signaal van een extern apparaat een WSS-signaal bevat, of als de TV een regelsignaal vanaf een extern apparaat ontvangt, zal de ZOOM-instelling automatisch gewijzigd worden. Wanneer u wilt terugkeren naar de vorige ZOOM-instelling, drukt u op de toets c om de betreffende ZOOM- instelling opnieuw te kiezen. AV32&28H20EU_Ned.fm Page 41 Wednesday, February 20, 2002 2:07 PM Downloaded from www.Manualslib.com manuals search engine42 Verhelpen van storingen AV32/28X25EU / AV32/28H20EU / AV28CH1EU / LCT1142-001A-U / Nederlands

• Als er een apparaat dat een magnetisch veld opwekt, zoals een luidspreker in de buurt van de TV staat, kan het beeld worden vervormd of er kunnen onnatuurlijke kleuren worden weergegeven in de hoeken van het beeld. Zet het apparaat dat de storing veroorzaakt wat verder van de TV vandaan. Als de luidsprekers deze problemen veroorzaken, raden wij u aan om luidsprekers met een magnetische afscherming te gebruiken.

• Door de invloed van het magnetisch veld van de aarde, kan een beeld worden scheefgezet. Gebruik in een dergelijk geval de functie “BEELD TILT (Uitgezonderd AV28CH1EU)” op pagina 21 om dit te verhelpen.

• Na een bedieningshandeling, zoals het overschakelen op een andere zender, kan het even duren voor het beeld op het scherm verschijnt. Dit duidt niet op storing. Deze pauze is nodig om het beeld te stabiliseren alvorens het kan worden weergegeven.

• Bij plotselinge temperatuurwisselingen kan het gebeuren dat de TV wat krakende geluiden maakt. Zolang het beeld en geluid goed worden weergegeven, is dit geen probleem. Als u regelmatig krakende geluiden hoort tijdens het TV kijken, kunnen er andere oorzaken voor zijn. Als het probleem blijft, raadpleeg dan een vakman.

• Als u het TV-scherm aanraakt, kan het gebeuren dat u een lichte elektrische schok voelt door statische elektriciteit. Dit is onvermijdelijk en heeft te maken met de techniek van een beeldbuis. Dit duidt niet op een storing in de TV. U hoeft zich geen zorgen te maken dat dit verschijnsel schadelijk voor de gezondheid is.

• Wanneer een menu op het beeldscherm wordt weergegeven kan de ZOOM-modus automatisch worden gewijzigd in de FULL-modus. Dit duidt niet op storing. Wanneer het menu verdwijnt, keert de ZOOM-modus terug naar de vorige ingestelde ZOOM-modus. AV32&28H20EU_Ned.fm Page 42 Wednesday, February 20, 2002 2:07 PM Downloaded from www.Manualslib.com manuals search engine43 NEDERLANDS AV32/28X25EU / AV32/28H20EU / AV28CH1EU / LCT1142-001A-U / Nederlands Specificaties *: Een eenvoudig modelnummer. Uw modelnummer kan uit meer tekens bestaan (zoals “S”, wat staat voor zilver), om de kleur van het toestel aan te geven. Wijzigingen in ontwerp en specificaties voorbehouden, zonder voorafgaande kennisgeving. Beelden op het scherm die gebruik maken van de ZOOM-functies van deze TV, mogen niet in het openbaar (cafés, hotels, enz.) worden vertoond voor commerciële of reclamedoeleinden, zonder de toestemming van de eigenaars van de rechten op het oorspronkelijke beeldmateriaal, aangezien dit een overtreding van de copyright kan zijn. Model Item AV32X25EU* AV28X25EU* TV RF-systemen CCIR B/G, I, D/K, LKleursystemen PAL, SECAM• De EXT-aansluitingen ondersteunen ook het NTSC 3.58/4.43 MHz-systeem.Kanalen en frequenties • E2-E12, E21-E69, S1-S41, X, Y, Z, Z+1, Z+2, ITALIË A-H, ITALIË H+1, ITALIË H+2, F2-F10, F21-F69, R1-R12, R21-R69• Frans kabel-TV-kanaal van uitzendfrequenties 116 - 172 MHz 220 - 469 MHzGeluid-multiplex-systemen A2 (B/G, D/K), NICAM (B/G, I, D/K, L)-systeemTeletekst-systemen FLOF (Fastext), TOP, WST (Wereldstandaardsysteem)Voedingsspanning 220 - 240 V wisselstroom, 50 HzStroomverbruik Maximum: 187 W, nominaal: 132 W, stand-by: 2,6 WMaximum: 178 W, nominaal: 125 W, stand-by: 2,6 WAfmeting beeldbuis Effectief gebied 76 cm (diagonaal gemeten)Effectief gebied 66 cm (diagonaal gemeten)Audio-uitgang Nominaal uitgangsvermogen: 7,5 W + 7,5 W Luidsprekers (13 cm × 6,5 cm) ovaal × 2 EXT-1-aansluiting Euro-aansluiting (21-polig, SCART)• Video-ingang, audio L/R-ingangen en RGB-ingangen zijn aanwezig.• TV-weergave-uitgangen (video en audio L/R) zijn aanwezig.EXT-2-aansluiting Euro-aansluiting (21-polig, SCART)• Video-ingang, S-VIDEO (Y/C)-ingang, audio L/R-ingangen en RGB-ingangen zijn aanwezig.• Video- en audio L/R-uitgangen zijn aanwezig.• T-V LINK-functies zijn aanwezig.EXT-3-aansluiting Euro-aansluiting (21-polig, SCART)• Video-ingang, S-VIDEO (Y/C)-ingang en audio L/R-ingangen zijn aanwezig. EXT-4-aansluiting RCA-aansluitingen × 3 S-VIDEO-aansluiting × 1• Video-ingang, S-VIDEO (Y/C)-ingang en audio L/R-ingangen zijn aanwezig. AUDIO OUT-aansluiting RCA-aansluitingen × 2
• Variabele audio L/R-uitgangen zijn aanwezig.• Variabele uitgang 0-1 Vrms, lage impedantieHoofdtelefoonaansluiting Stereo ministekker (3,5 mm diameter) Afmetingen (B × H × D) 855 mm × 550 mm × 568 mm 780 mm × 509 mm × 499 mm Gewicht 53,6 kg 40,2 kg Accessoires Afstandsbedieningsapparaat × 1 (RM-C54 (grijs) of RM-C50 (zwart) wordt bijgeleverd.)AAA/R03 Penlightbatterij × 2 AV32&28H20EU_Ned.fm Page 43 Monday, February 25, 2002 12:37 PM Downloaded from www.Manualslib.com manuals search engine44 Specificaties AV32/28X25EU / AV32/28H20EU / AV28CH1EU / LCT1142-001A-U / Nederlands *: Een eenvoudig modelnummer. Uw modelnummer kan uit meer tekens bestaan (zoals “S”, wat staat voor zilver), om de kleur van het toestel aan te geven. Wijzigingen in ontwerp en specificaties voorbehouden, zonder voorafgaande kennisgeving. Beelden op het scherm die gebruik maken van de ZOOM-functies van deze TV, mogen niet in het openbaar (cafés, hotels, enz.) worden vertoond voor commerciële of reclamedoeleinden, zonder de toestemming van de eigenaars van de rechten op het oorspronkelijke beeldmateriaal, aangezien dit een overtreding van de copyright kan zijn. Model Item AV32H20EU* AV28H20EU* TV RF-systemen CCIR B/G, I, D/K, L Kleursystemen PAL, SECAM

• De EXT-aansluitingen ondersteunen ook het NTSC 3.58/4.43 MHz-systeem. Kanalen en frequenties • E2-E12, E21-E69, S1-S41, X, Y, Z, Z+1, Z+2, ITALIË A-H, ITALIË H+1, ITALIË H+2, F2-F10, F21-F69, R1-R12, R21-R69

• Frans kabel-TV-kanaal van uitzendfrequenties 116 - 172 MHz 220 - 469 MHz Geluid-multiplex-systemen A2 (B/G, D/K), NICAM (B/G, I, D/K, L)-systeem Teletekst-systemen FLOF (Fastext), TOP, WST (Wereldstandaardsysteem) Voedingsspanning 220 - 240 V wisselstroom, 50 Hz Stroomverbruik Maximum: 187 W, nominaal: 132 W, stand-by: 2,6 W Maximum: 178 W, nominaal: 125 W, stand-by: 2,6 W Afmeting beeldbuis Effectief gebied 76 cm (diagonaal gemeten) Effectief gebied 66 cm (diagonaal gemeten) Audio-uitgang Nominaal uitgangsvermogen: 7,5 W + 7,5 W Luidsprekers (16 cm × 4 cm) ovaal × 2 EXT-1-aansluiting Euro-aansluiting (21-polig, SCART)

• Video-ingang, audio L/R-ingangen en RGB-ingangen zijn aanwezig.

• TV-weergave-uitgangen (video en audio L/R) zijn aanwezig. EXT-2-aansluiting Euro-aansluiting (21-polig, SCART)

• Video-ingang, S-VIDEO (Y/C)-ingang, audio L/R-ingangen en RGB-ingangen zijn aanwezig.

• Video- en audio L/R-uitgangen zijn aanwezig.

• T-V LINK-functies zijn aanwezig. EXT-3-aansluiting Euro-aansluiting (21-polig, SCART)

• Video-ingang, S-VIDEO (Y/C)-ingang en audio L/R-ingangen zijn aanwezig. EXT-4-aansluiting RCA-aansluitingen × 3 S-VIDEO-aansluiting × 1

• Video-ingang, S-VIDEO (Y/C)-ingang en audio L/R-ingangen zijn aanwezig. AUDIO OUT-aansluiting RCA-aansluitingen × 2

• Variabele audio L/R-uitgangen zijn aanwezig.

NEDERLANDS AV32/28X25EU / AV32/28H20EU / AV28CH1EU / LCT1142-001A-U / Nederlands *: Een eenvoudig modelnummer. Uw modelnummer kan uit meer tekens bestaan (zoals “S”, wat staat voor zilver), om de kleur van het toestel aan te geven. Wijzigingen in ontwerp en specificaties voorbehouden, zonder voorafgaande kennisgeving. Beelden op het scherm die gebruik maken van de ZOOM-functies van deze TV, mogen niet in het openbaar (cafés, hotels, enz.) worden vertoond voor commerciële of reclamedoeleinden, zonder de toestemming van de eigenaars van de rechten op het oorspronkelijke beeldmateriaal, aangezien dit een overtreding van de copyright kan zijn. Model Item AV28CH1EU* TV RF-systemen CCIR B/G, I, D/K, L Kleursystemen PAL, SECAM

• De EXT-aansluitingen ondersteunen ook het NTSC 3.58/4.43 MHz-systeem. Kanalen en frequenties • E2-E12, E21-E69, S1-S41, X, Y, Z, Z+1, Z+2, ITALIË A-H, ITALIË H+1, ITALIË H+2, F2-F10, F21-F69, R1-R12, R21-R69

• Frans kabel-TV-kanaal van uitzendfrequenties 116 - 172 MHz 220 - 469 MHz Geluid-multiplex-systemen A2 (B/G, D/K), NICAM (B/G, I, D/K, L)-systeem Teletekst-systemen FLOF (Fastext), TOP, WST (Wereldstandaardsysteem) Voedingsspanning 220 - 240 V wisselstroom, 50 Hz Stroomverbruik Maximum: 165 W, nominaal: 112 W, stand-by: 2,8 W Afmeting beeldbuis Effectief gebied 66 cm (diagonaal gemeten) Audio-uitgang Nominaal uitgangsvermogen: 5 W +5 W Luidsprekers (10 cm × 3 cm) ovaal × 2 EXT-1-aansluiting Euro-aansluiting (21-polig, SCART)

• Video-ingang, audio L/R-ingangen en RGB-ingangen zijn aanwezig.

• TV-weergave-uitgangen (video en audio L/R) zijn aanwezig. EXT-2-aansluiting Euro-aansluiting (21-polig, SCART)

• Video-ingang, S-VIDEO (Y/C)-ingang, audio L/R-ingangen en RGB-ingangen zijn aanwezig.

• Video- en audio L/R-uitgangen zijn aanwezig.

• T-V LINK-functies zijn aanwezig. EXT-3-aansluiting Euro-aansluiting (21-polig, SCART)

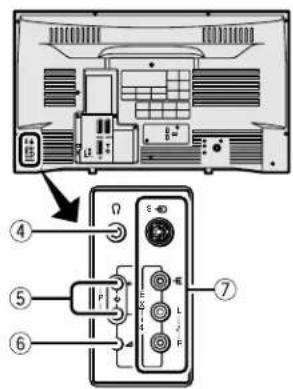

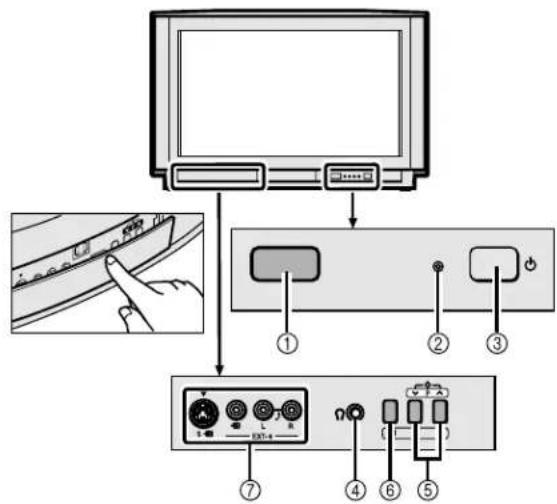

• Video-ingang, S-VIDEO (Y/C)-ingang en audio L/R-ingangen zijn aanwezig. EXT-4-aansluiting RCA-aansluitingen × 3 S-VIDEO-aansluiting × 1
