Type de produit	Télévision couleur
Marque	JVC
Modèle	AV21KT1SPF
Taille de l'écran	21 pouces (tube cathodique)
Dimensions (L × H × P)	610 × 450 × 480 mm
Poids	21 kg
Alimentation	220-240 V CA, 50 Hz
Consommation électrique (max.)	85 W
Systèmes de couleur	PAL / SECAM B/G L
Réception des canaux	VHF (Bande I/III), UHF, Hyperbande, Câble TV (B/G: S01-S41/S75-S79; L: S01-S41/S75-S77)
Nombre de présélections	100 stations
Prise d'antenne	RF 75 ohms (asymétrique)
Système audio	Nicam + allemande stéréo, 2 × 6,5 W RMS (10% DHT)
Connecteurs	2 × Péritel (SCART), 1 × AV avant (RCA audio/vidéo), 1 × casque stéréo (jack 3,5 mm)
Fonctions principales	Télétexte (Fastext, Toptext), affichage à l'écran (OSD), programmation automatique APS, arrêt programmé, verrouillage enfant, réglages image/son, sélection de langue, touches de commande VCR
Télécommande	Avec touches numériques, touches de couleur, volume, programmes, AV, silence, informations, standard, commande VCR et Télétexte
Entretien et nettoyage	Débrancher avant nettoyage. Utiliser un chiffon doux et sec. Ne pas utiliser de produits liquides ou aérosols.
Sécurité	Ne pas exposer à l'humidité, à la pluie ou aux projections d'eau. Ne pas obstruer les fentes de ventilation. Confier toute réparation à un technicien qualifié. Ne pas retirer le capot (haute tension).
Pièces détachées et réparabilité	Utiliser uniquement des pièces détachées spécifiées par le fabricant. Toute intervention non conforme peut augmenter le risque d'émission de rayons X.
Informations générales	Mémorisation de 100 chaînes. Réglage automatique des chaînes (APS). Menu multilingue. Compatible NTSC en mode AV. Fonction de copie via SCART 2.

FOIRE AUX QUESTIONS - AV21KT1SPF JVC

Comment puis-je régler automatiquement les chaînes sur mon téléviseur JVC AV21KT1SPF ?

Lors de la première mise sous tension, le message «Vérifier antenne programmation automatique» s'affiche. Sélectionnez la langue et le pays, puis choisissez MARCHE pour lancer le système APS. Le téléviseur recherche et mémorise automatiquement toutes les chaînes disponibles.

Que faire si l'image est de mauvaise qualité ?

Vérifiez que le système de diffusion (B/G ou L) est correctement sélectionné. Assurez-vous que l'antenne n'est pas trop proche d'enceintes, d'équipements radio non mis à la terre ou de tubes néon. Modifiez l'orientation de l'antenne. Si deux périphériques sont connectés, débranchez-en un.

Comment activer le verrouillage enfant pour empêcher l'utilisation des touches avant ?

Appuyez sur la touche MENU, sélectionnez le sous-menu SPECIF., puis choisissez VERROUILLAGE. Utilisez les touches ◄ ou ► pour activer la fonction. Une fois activée, seules la télécommande et la touche de mise sous tension sont opérationnelles.

La télécommande ne fonctionne plus, que dois-je faire ?

Appuyez sur la touche STANDARD de la télécommande pour revenir en mode TV. Vérifiez les piles : si elles sont usées, remplacez-les par deux piles AA (R6). Si le problème persiste, utilisez les touches du panneau avant. Appuyez sur MENU pour vérifier que vous n'êtes pas dans un menu bloquant.

Comment connecter un magnétoscope ou un lecteur DVD à ce téléviseur ?

Utilisez la prise Péritel (SCART) sur AV-1 ou AV-2 pour une connexion simple, ou les prises RCA (audio/vidéo) sur la face avant (F-AV). Pour un magnétoscope sans Péritel, branchez-le via la prise antenne. Sélectionnez ensuite le mode AV correspondant avec la touche AV de la télécommande.

Comment paramétrer l'arrêt programmé (minuterie) ?

Accédez au menu SPECIF. via la touche MENU ou la touche JAUNE. Sélectionnez ARRET PROG. et utilisez les touches ◄ ou ► pour choisir une durée de 15 minutes à 2 heures. Le téléviseur passera automatiquement en veille à la fin du compte à rebours.

Pourquoi n'y a-t-il aucun son malgré une image normale ?

Vérifiez que le son n'est pas coupé : appuyez sur la touche Silence de la télécommande. Assurez-vous que le volume n'est pas au minimum et que la balance n'est pas complètement déportée sur un seul canal (menu SON). Si vous utilisez un périphérique externe, vérifiez la connexion audio.

Comment afficher le télétexte et utiliser les pages ?

Sélectionnez une chaîne qui diffuse du télétexte, puis appuyez sur la touche TXT (télétexte). Utilisez les touches numériques pour entrer le numéro de page souhaité. Les touches de couleur (ROUGE, VERTE, JAUNE, BLEUE) permettent d'accéder aux rubriques Fastext/Toptext. Pour revenir à l'image normale, appuyez à nouveau sur TXT.

Puis-je regarder des programmes en NTSC avec ce téléviseur ?

Oui, ce téléviseur détecte automatiquement les signaux NTSC 3.58/4.43 en mode AV. Branchez votre source NTSC (magnétoscope, lecteur) sur une prise Péritel ou RCA, puis sélectionnez le mode AV correspondant avec la touche AV.

Comment nettoyer l'écran sans l'endommager ?

Débranchez d'abord le téléviseur. Utilisez un chiffon doux et légèrement humide (pas de produits nettoyants abrasifs). Essuyez délicatement l'écran. N'utilisez jamais de nettoyants liquides ou en aérosol directement sur l'écran.

MODE D'EMPLOI AV21KT1SPF JVC

Consignes de sécurité 14

Fonctions de la télécommande 15

Fonctions du panneau de commande 16

Branchement de l'antenne 16

Preparation 17

Spécifications 17

Avant d'allumer le téléviseur 17

Branchement du téléviseur 17

Branchement de I'antenne 17

Branchement de péripériques externes 17

Introduction des piles dans la télécommande 17

Mise en marche ou arrêt du téléviseur 17

Mise en marche du téléviseur 17

Arrêt du téléviseur 17

Paramétres initiaux 17

Utilisation des touches situées sur le panneau de commande 18

Utilisation de la télécommande 18

Système de menu 19

Menu SON 19

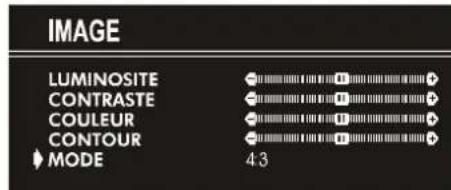

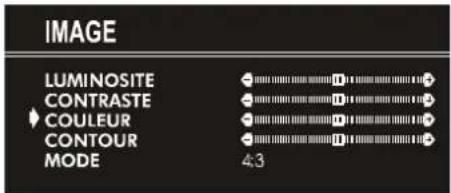

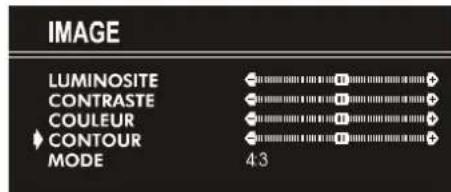

Menu IMAGE 20

Menu SPECIF. (Fonctions) 20

INSTALL. Menu 21

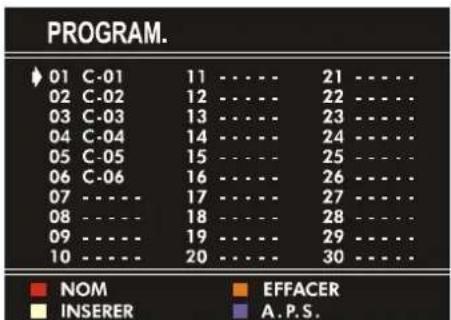

Menu PROGRAM. (Programmation) 22

Autres fonctions 23

Coupuretemporaire du son 23

Informations à l'écran 23

Affichage de l'heure 23

Touche STANDARD 23

Touches de commande VCR et sélecteur 23

Télétexte 23

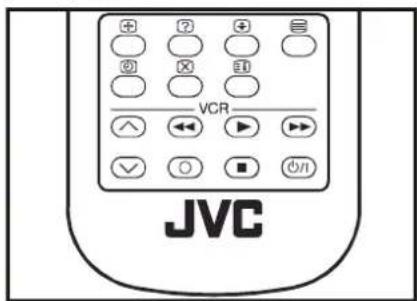

Fonctionnement du Téletexte 23

Selection d'une page de texte 23

Slection de la page d'index 23

Recherche d'une page Teletext tout en suivant un programme de télévision 23

Selection du texte en double hauteur 24

Affichage d'informations masquées 24

Arrêt de la modification automatique d'une page 24

Selection d'une sous-page 24

Sortie du Teteuvre 24

Fastext et Toptext 24

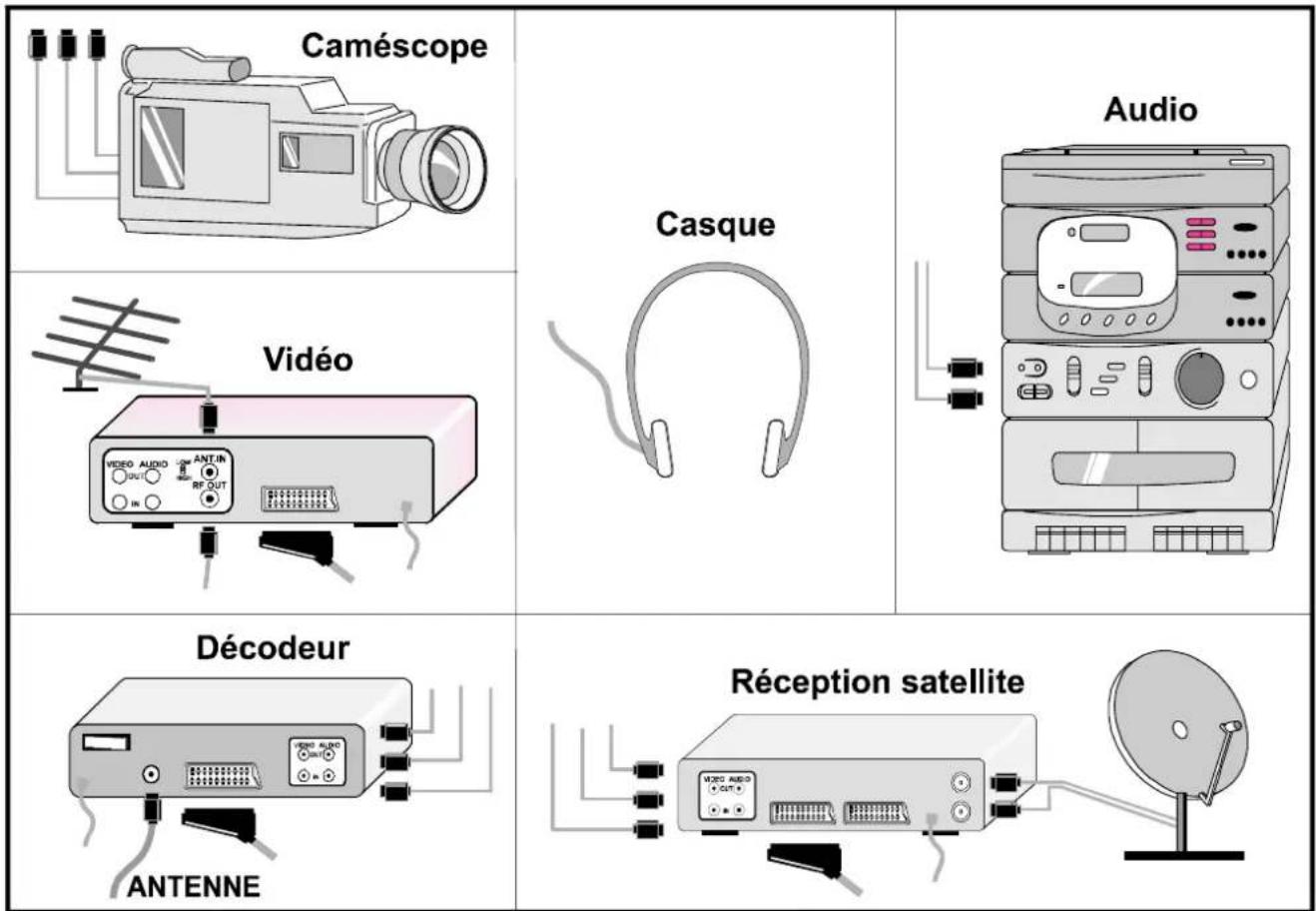

Branchement des périhériques externes 25

Via les prises Peritel 26

Mode RGB 26

Mode AV-2 S 26

Via les prises RCA 26

Via la prise d'antenne (ANT) 26

Magnétoscope 26

Lecture NTSC 26

Fonction de copie 26

Branchement du casque 26

Conseils 26

Ca characteristiques techniques 27

Consignes de sécurité

1. Source d'alimentation

Le récepteur doit être impérativement branché sur une prise secteur 220-240 V CA, 50 Hz.

Assurez-vous que la tension de votre source d'alimentation est correcte.

2. Cordon d'alimentation

Le cordon d'alimentation doit être disposé de telle sorte qu'il ne sera ni piétiné, ni généré par des objets placés sur ou contre lui. Faites particulièrement attention aux endroits où le cordon est raccordé à la prise secteur et à la sortie du récep­teur.

3. Humidité et eau

Ne placez pas le téléviseur dans un endroit humide. Evitez de l'insteller à proximé de la salle de bains, de l'évier de la cuisine ou de la machine à laver. N'exposez pas votre apparéil à la pluie ou à une éventuelle projection d'eau, et ne placez pas dessus d'objets replis d'eau, tel qu'un vase. Toutes ces situations peuvent être la cause d'accidents.

4.Nettoyage

Avant de nettoyer votre apparéil, débranchez le récepteur de la prise d'alimentation principale. N'utilise pas de produits nettoyants liquides ou en aérosol. Utilisez un chiffon doux et sec.

5. Ventilation

Les fentes et ouvertures situées sur l'appareil sont conçues pour la circulation d'air et assurer un bon fonctionnement du téléviseur. Afin d'éviter toute surchauffe de l'appareil, celles-ci ne doivent enaucun cas être obstruées ni recouvertes.

6. Foudre

En cas de tempête et de foudre ou lorsque vous partez en vacances, débranchez le cordon d'alimentation de la prise secteur.

7. Pièces détachées

Si certaines pièces doivent être remplacées, assurez-vous que le technicien du service après-vente utilise les pièces détachées spécifiées par le fabricant ou que celles-ci ont les mêmes specifications que les pièces d'origine. Le non-respect de cette condition peut entraîner des risques d'incendie, de chocs électriques ou autres.

8. Service après-venture

Toute réparation doit être effectuee par un technicien qualifié. Pour éviter tout danger de chocolélectrique, ne retirez jamais le capot de l'appareil.

9. Flames

Ne placez jamais de source de flammes nues, une bougie par exemple, sur l'appareil.

10. Veille

Ne laissez pas votre apparéil en fonctionnement ou en mode Veille lorsque vous quitterez votre domicile.

Avertissement!

Toute intervention contraire aux réglementations, en particulier toute modification de la tension ou le remplacement du tube cathodique, risque d'augmenter la concentration des rayons X. Si des modifications de ce type ont été apportées à votre télévisueur, ce dernier n'est plus compatible avec la licence et ne doit pas être utilisé.

Évacuation des déchets

L'emballage a ete concu pour etre recyclé. Les materiaux d'emballage, et notament les sacs en plastique,doivent etre tenus a I'ecart des enfants.

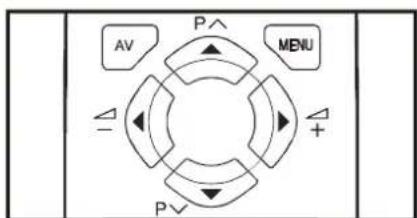

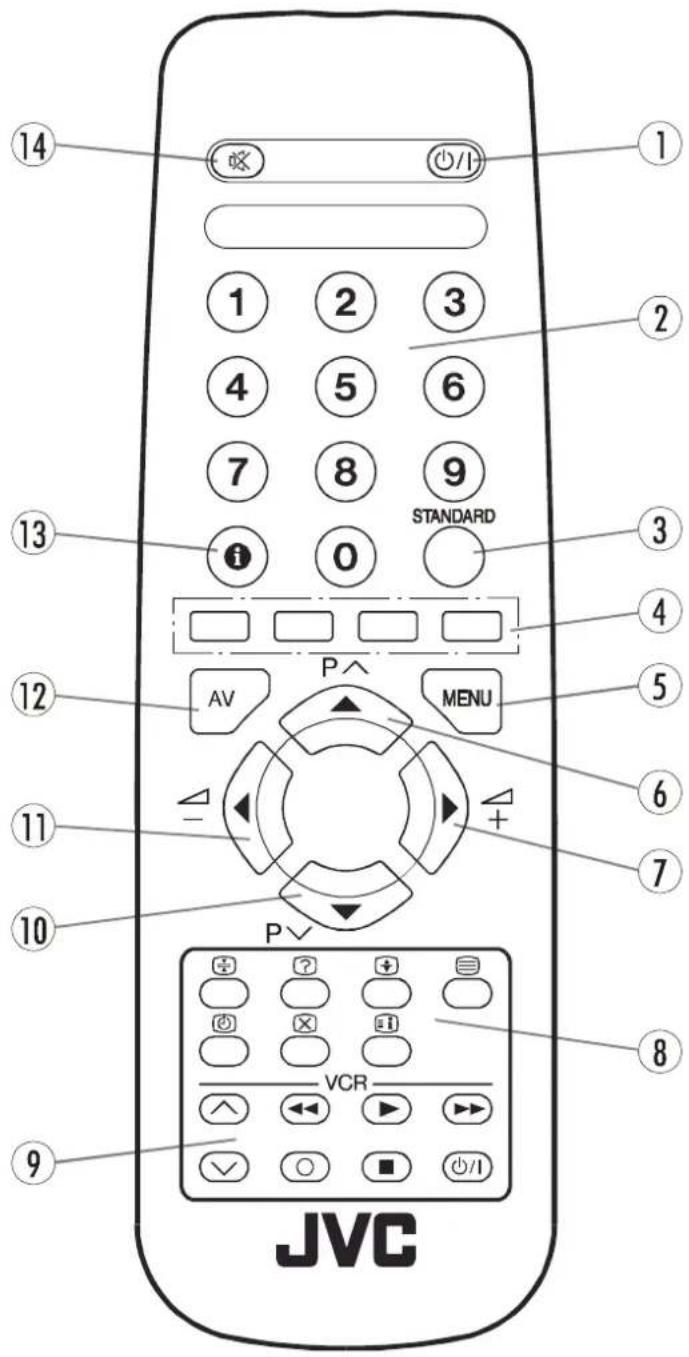

Fonctions de la télécommande

① Meille/Marche
20-9 = Sélection du nombre de programme 0 à 9
3 Touche STANDARD (Image REGLAGES D'USINE)
④ Touches de couleur
5 MENU = Touche MENU
64) Pcurseur haut / Sélection de programme par ordre croissant
⑦)Curseur droite/Augmentation du volume
8 Touches de commande Tetexte
9 Touches de commande Magnétoscope
10 Scurseur bas / Selection de programme par ordre decroissant
Curseur gauche / Diminution du volume
12 AV = Touche AV
13 Touche Informations
14 Touche Silence

ATTENTION
RISQUE DE CHOC ÉLECTRIQUE

Le symbole ci-contre signale la presence d'une haute tension électrique dangereuse à l'intérieur de votre téléviseur, ce qui peut représenter un risque de chic électrique.

Le point d'exclamation dans le triangle vous signale des instructions importantes concernant la mise en marche et le service après-vente du produit dans la documentation fournie avec votre apparéil.

Fonctions du panneau de commande

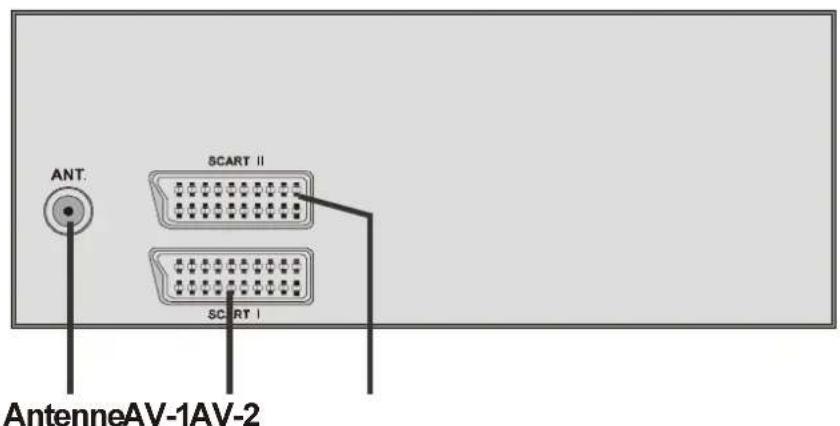

Branchement de l'antenne

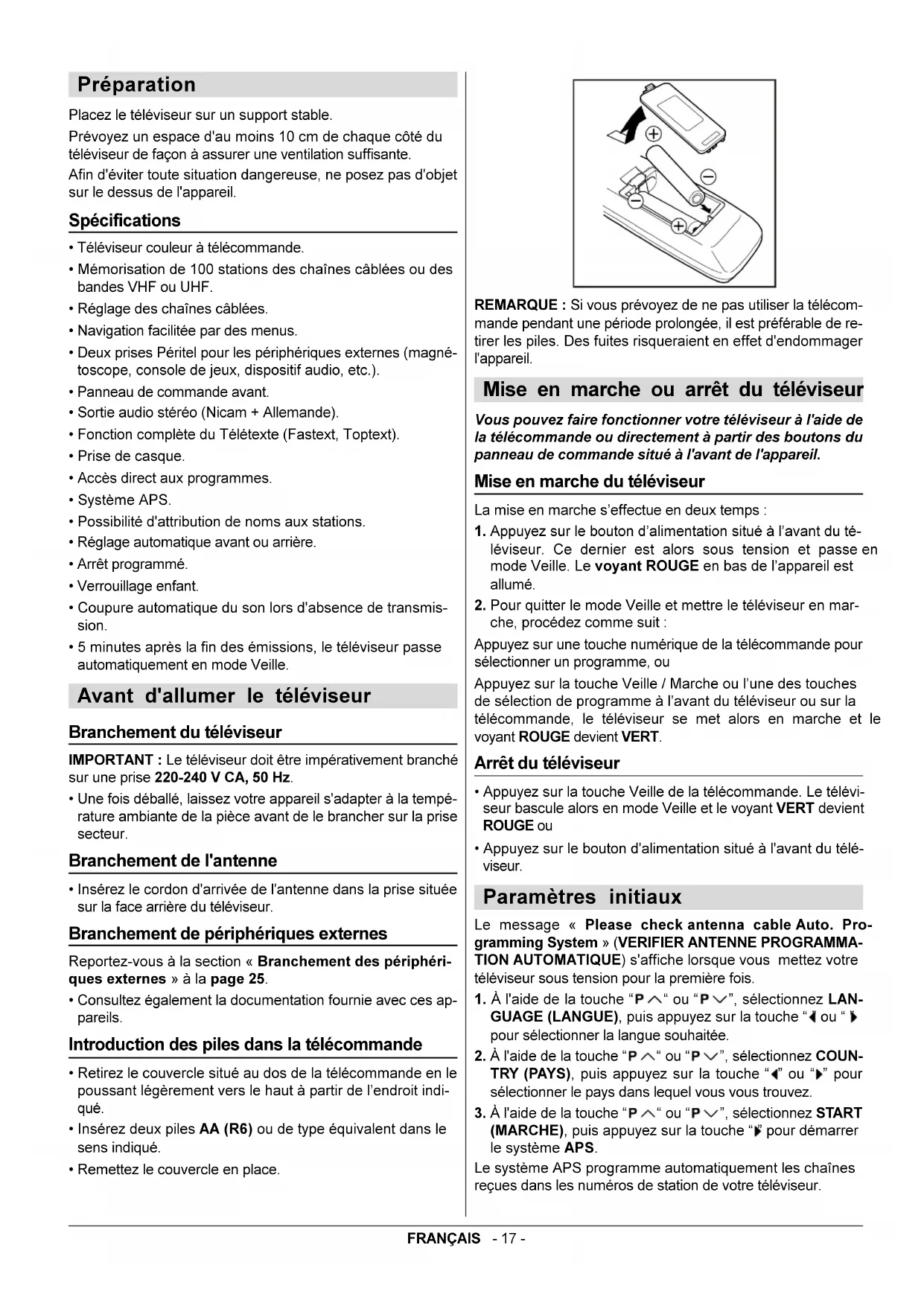

Preparation

Placez le téléviseur sur un support stable.

Prévoyez un espace d'au moins 10 cm de chaque cote du téléviseur de façon à assurer une ventilation suffisante.

Afin d'éviter toute situation dangereuse, ne posez pas d'objet sur le dessus de l'appareil.

Specifications

• Téleviseur couleur à télécommande.
• Mémorisation de 100 stations des chaînes câblées ou des bandes VHF ou UHF.
• Reglage des chaînes câblées.
• Navigation facilitée par des menus.
• Deux prises Peritel pour les périphériques externes (magnétoscope, console de yeux, dispositif audio, etc.).
• Panneau de commande avant.
• Sortie audio stéreo (Nicam + Allemande).
• Fonction complète du Télétexte (Fastext, Toptext).
• Prise de casque.
• Accès direct aux programmes.
• Système APS.
• Possibilité d'attribution de noms aux stations.
• Réglage automatique avant ou arrêté.
• Arret programme.
• Verrouillage enfant.
• Coupure automatique du son lors d'absence de transmission.
• 5 minutes après la fin des émissions, le téléviseur passait automatiquement en mode Veille.

Avant d'allumer le téléviseur

Branchement du téléviseur

IMPORTANT: Le téléviseur doit être impérativement branché sur une prise 220-240 V CA, 50 Hz.

• Une fois déballé, laissez votre apparéil s'adapter à la température ambiente de la pierce avant de le brancher sur la prise secteur.

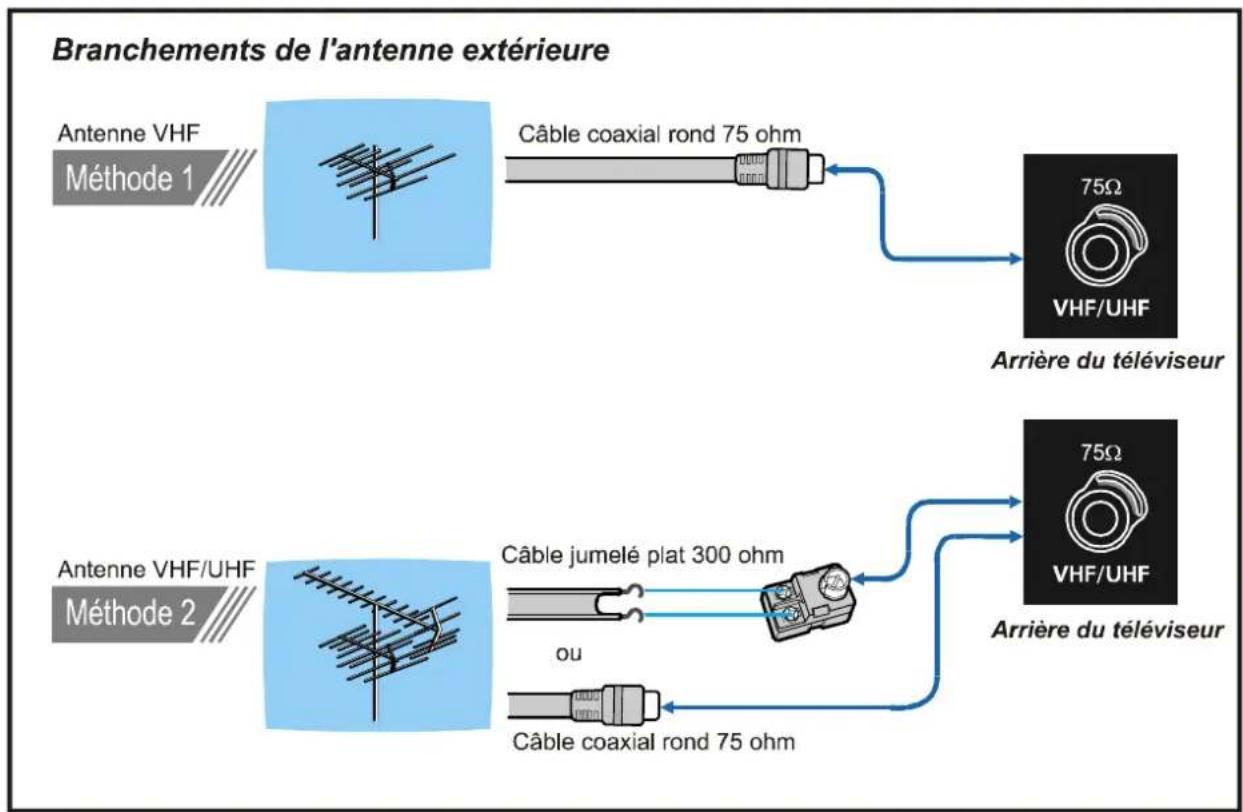

Branchement de l'antenne

• Insérez le cordon d'arrivée de l'antenne dans la prise située sur la face arrière du téléviseur.

Branchement de périhériques externes

Reportez-vous à la section « Branchement des périhériques externes » à la page 25.
- Consultez également la documentation fournie avec ces appar
pareils.

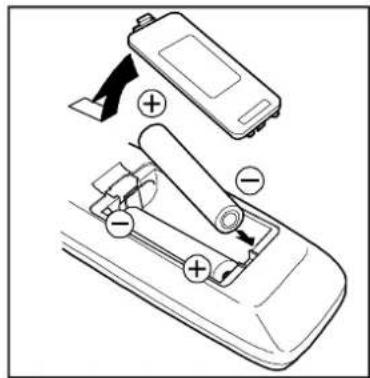

Introduction des piles dans la télécommande

• Retirez le couvercle situé au dos de la télécommande en le poussant légèrement vers le haut à partir de l'endetroit indi-que.
• Insérez deux piles AA (R6) ou de type équivalent dans les sens indiqué.
• Remettez le couvercle en place.

REMARQUE: Si vous prévoyez de ne pas utiliser la télécommande pendant une période prolongée, il est préféable de retarder les piles. Des fuites risqueraient en effet d'endommager l'appareil.

Mise en marche ou arrêt du téléviseur

Vous pouvez faire fonctionner votre téléviseur à l'aide de la télécommande ou directement à partir des boutons du panneau de commande situé à l'avant de l'appareil.

Mise en marche du téléviseur

La mise en marche s'effectue en deux temps:

1. Appuyez sur le bouton d'alimentation situé à l'avant du téléviseur. Ce dernier est alors sous tension et passée en mode Veille. Le voyant ROUGE en bas de l'appareil est allumé.
2. Pour quitter le mode Veille etmettre le téléviseur en marche,procedez comme suit:

Appuyez sur une touche numérique de la télécommande pour selectionner un programme, ou

Appuyez sur la touche Veille / Marche ou l'une des touches de seLECTION de programme à l'avant du téléviseur ou sur la télécommande, le téléviseur se met alors en marche et le voyant ROUGE devient VERT.

Arrêt du téléviseur

• Appuyez sur la touche Veille de la télécommande. Le télévisér bascule alors en mode Veille et levoyant VERT devient ROUGE ou
• Appuyez sur le bouton d'alimentation situé à l'avant du téléviseur.

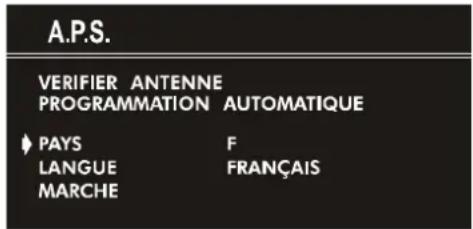

Paramètres initiaux

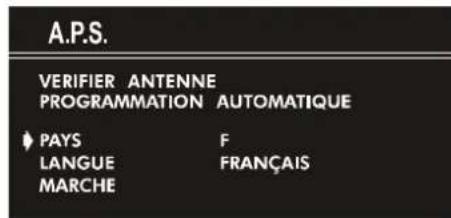

Le message « Please check antenna cable Auto. Programming System » (VERIFIER ANTENNE PROGRAMMATION AUTOMATIQUE) s'affiche lorsque vous mettez votre téléviseur sous tension pour la première fois.

1. À l'aide de la touche "P ∧ " ou "P ∨", Sélectionnez LANGUAGE (LANGUE), puis appuyez sur la touche "« ou » pour Sélectionner la langue souhaïée.
2. À l'aide de la touche “P ∧ ” ou “P √”, Sélectionnez COUNTRY (PAYS), puis appuyez sur la touche “←” ou “▶” pour Sélectionner le pays dans lequel vous vous trouvez.
3. À l'aide de la touche “P ∧ “ ou “P ∨”, Sélectionnez START (MARCHE), puis appuyez sur la touche “∫” pour démarrer le système APS.

Le système APS programme automatique les chaînes reçues dans les numérodes station de votre téléviseur.

Le message « A.P.S. EN MARCHE » s'affiche pendant le chargement. Une fois le système finalisé, le menu “PROGRAM.” (Programmation) s'affiche.

Pour annuler le système APS, appuyez sur la touche "".

Vou puez supprimer une chaîne, insérer une chaîne dans un numéro de station ou redémarrer le système APS à l'aide du menu "PROGRAM." (Programmation). Pour plus de détails sur ce menu, reportez-vous à la page 22.

1. Pour terminer les paramètres initiaux, appuyez sur la touche STANDARD.

Une fois terminé, vous pouvez modifier le numéro ou le nom d'une station ou programmer une nouvelle chaine manuelle. Pour plus de détails, reportez-vous à la section "IN-STALL." à la page 21.

Si le message «VERIFIER ANTENNE PROGRAMMATION AUTOMATIQUE» ne s'affiche pas, suivez les indications fournies à la section «Menu PROGRAM. (Programmation)» à la page 22 pour désirir la langue du menu, le nom du pays et utiliser l'A.P.S. (Automatic Programming System, système de programmation automatique).

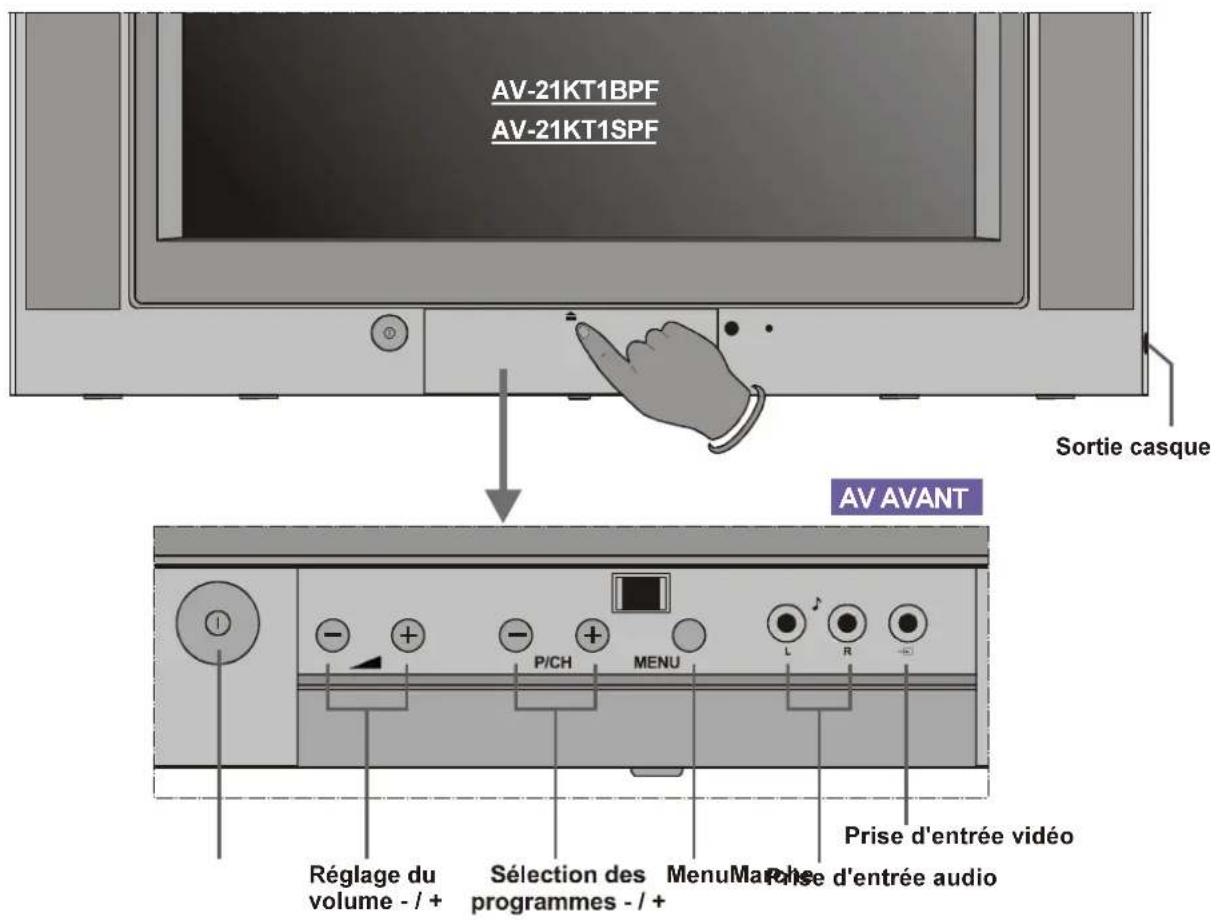

Utilisation des touches situées sur le panneau de commande

Le réglage du volume et la sélection des programmes peuvent être réalisés à l'aide des touches situées à l'avant du télévisueur.

Réglagedu volume:

• Appuyez sur la touche «- pour diminuer le son ou sur la touche « pour l'augmenter. Une échelle de réglage apparait alors à l'écran.

Sélection des programmes:

• Pour sélectionner la chaîne suivante, appuyez sur la touche «P/CH+». Pour sélectionner la chaîne précédente, appuyez sur la touche «-P/CH».

Accès au menu principal:

• Pour entrer dans le menu principal, appuyez sur la touche MENU. Ensuite, sélectionnez un sous-menu à l'aide de la touche «P/CH+» ou «-P/CH» et entrez dans le sous-menu à l'aide de la touche « + » ou «- - ». Pour apprendre à utiliser les menus, reportez-vous à la section «Système de menus » à la page 19.

Utilisation de la télécommande

La télécommande de votre téléviseur est conque pour commander toutes les fonctions du modele que vous avez besoin. Les fonctions décrites correspondant au système de menus de votre téléviseur.

Les fonctions accessibles en dehors du système de menus sont décrites ci-dessous.

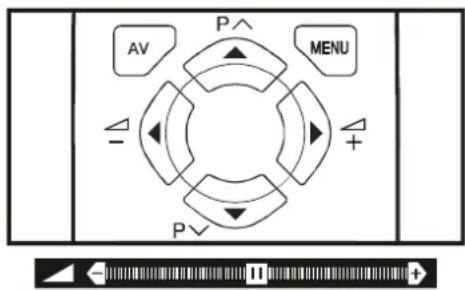

Réglagedu volume:

Appuyez sur la touche " pour augmenter le volume.

Appuyez sur la touche " pour diminuer le volume.

Sélection des programmes (Programme suivant ou précédent):

• Appuyez sur la touche « P pour sélectionner le programme précédent.
• Appuyez sur la touche « P pour sélectionner le programme suivant.

Selection des programmes (Accès direct):

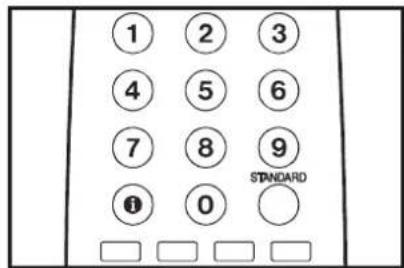

Appuyez sur les touches numériques de la télécommande pour selectionner les programmes compris entre 0 et 9. Le téléviseur bascule rapidement sur la chaîne selectionnée.

Lorsque vous appuyez sur une première touche numérique, le symbole « - » s'affiche pendant trois secondes à la place du second chiffre. Pour sélectionner les programmes compris entre 10 et 99, appuyez sur les touches numériques correspondantes consécutivement avant que le symbole « - » matérielisant le second chiffre ne disparaisse. (Par exemple, pour obtenir la chaine 27, appuyez d'abord sur la touche numérique 2, puis sur la touche numérique 7 pendant que le programme « 2- » est affché.)

Système de menu

Votre télévisuer a ete concu avec un systeme de menus. Affichez le menu principal "MENU", puis entrez dans l'un des cinq sous-menus: SON, IMAGE, SPECIF., INSTALL. ou PROGRAM.

1. Appuyez sur la touche MENU pour afficher le menu principal. Les noms des sous-menus apparaissent alors dans le menu principal qui s'affiche.
2. Appuyez sur la touche "P ou P pour selectionner un nom de menu, puis appuyez sur la touche "du" pour entrer dans le menu.
3. Pour quitter un menu, appuyez sur la touche STANDARD.
4. Pour passer au menu précédent, appuyez sur la toucl MENU.

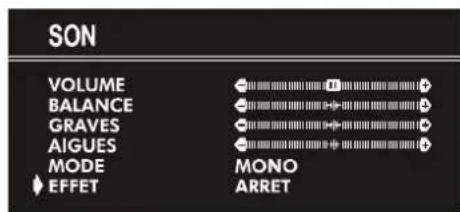

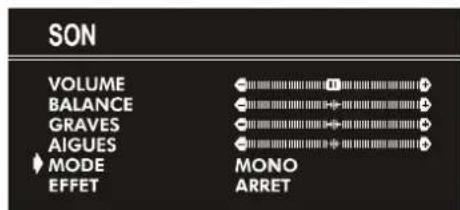

Menu SON

Modification des paramètres son:

• Appuyez sur la touche MENU pour entrer dans le menu principal. Dans le menu affiché, Sélectionnez le sous-menu SON à l'aide de la touche "P" ou "P", puis entrez dans ce menu à l'aide de la touche "ou".
  ou
• Entrez directement dans le menu SON en appuyant sur la touche ROUGE.

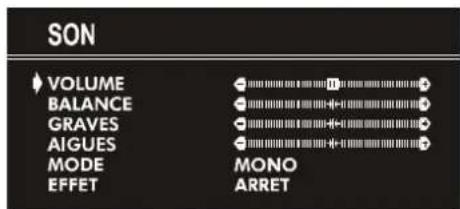

Réglagedu volume:

Lorsque vous entrez dans le sous-menu SON, la première option selectionnée est VOLUME.

• Appuyez sur la touche "▶" pour augmenter le VOLUME.
• Appuyez sur la touche " ↓ pour diminuer le VOLUME.

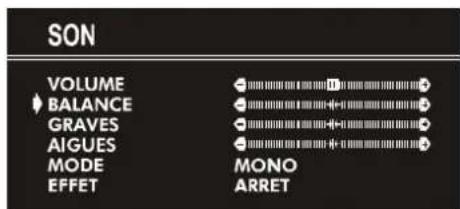

Réglage de la balance:

• Sélectionnez BALANCE à l'aide de la touche “P ∧” ou “P.√
• Appuyez sur la touche " pour modifier la balance vers le haut-parleur de droite.
• Appuyez sur la touche " pour modifier la balance vers le haut-parleur de gauche.

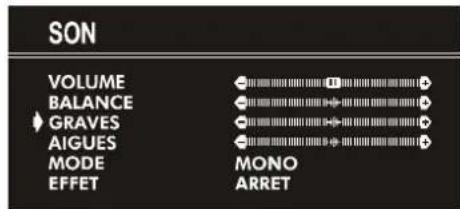

Réglage du niveau des graves:

• Sélectionnez GRAVES à l'aide de la touche “P ∧ ” ou “P.√

• Appuyez sur la touche "▶ pour augmenter le niveau des GRAVES.

• Appuyez sur la touche " pour diminuer le niveau des GRAVES.

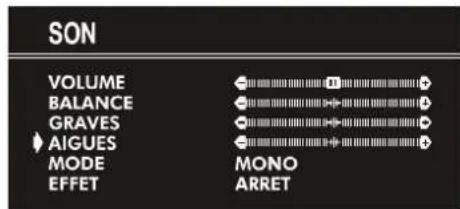

Réglage du niveau des aigues:

• Sélectionnez AIGUES à l'aide de la touche "P' ou "P".
  Appuyez sur la touche " pour augmenter le niveau des AIGUES.
• Appuyez sur la touche " pour diminuer le niveau des AIGUES.

Sélection du Mode:

Vous avez le choix entre plusieurs modes : MONO, STEREO ou DUAL I-II, uniquement si la chaine selectionnee supporte ce mode.

Utilisez la touche "Pon" poBngselectionner Mode.
- Appuyez sur la touche "« ou « pour changer de mode.
- Si le programme de télévision que vous regardez est diffusé en deux langues (Eurosport par exemple), vous pouze seLECTIONner la langue du doublage ou la langue d'origine.
- Si la réception d'un programme stéréophonique est médiocre, vous pouvez passer du son stéreo au son mono afin d'obtenir un son plus net et plus audible.

Réglage de l'effet:

Vous pouvez utiliser cette fonction pour activer et désactiver l'effet du son. Pour ce faire, utilisez la touche " " " ". Bi vous activez la fonction d'effet audio sur un son mono, il est entendu comme s'il s'agissait d'un son stereo. En revanche, si le système audio est déjà stereo, l'activation de la fonction rend le son plus grave. La désactivation de la fonction n'a aucun effet sur le son mono ou stereo.

Menu IMAGE

Modification des paramètres image:

• Appuyez sur la touche MENU pour entrer dans le menu principal. Dans le menu affché, selectionnez le sous-menu IMAGE à l'aide de la touche “P ∧ “ ou “P √”, puis entrez dans ce menu à l'aide de la touche “”.

ou
- Entrez directement dans le menu IMAGE en appuyant sur la touche VERTE.

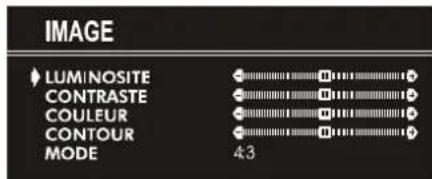

Réglage de la luminosite:

• Lorsque vous entrez dans le sous-menu IMAGE, la première option selectionnee est LUMINOSITE.
• Appuyez sur la touche "▶" pour augmenter la LUMINOSITE.
• Appuyez sur la touche "∫" pour diminuer la LUMINOSITE.

Réglageducontraste:

• Sélectionnez l'option CONTRASTE à l'aide de la touche "PON", P√
• Appuyez sur la touche "▶" pour augmenter le CONTRASTE.
• Appuyez sur la touche " " pour diminuer le CONTRASTE.

Réglage des couleur:

• Sélectionnez l'option COULEUR à l'aide de la touche "P" ou "P".
• Appuyez sur la touche " pour augmenter la saturation des COULEUR.
• Appuyez sur la touche " pour diminuer la saturation des COULEUR.

Réglage de la contour:

• Sélectionnéz l'options CONTOUR à l'aide de la touche “P ∧ “ ou “P ∨
• Appuyez sur la touche "▶" pour augmenter la CONTOUR de l'image.
• Appuyez sur la touche "« pour réduire la CONTOUR de l'image.

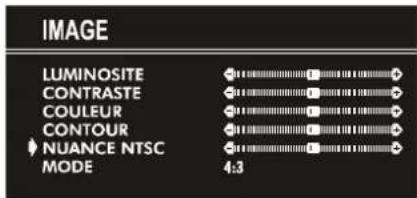

Réglage de la Nuance NTSC (en mode AV uniquement):

• Sélectionnez l'options NUANCE NTSC à l'aide de la touche “Pôu”, P√

• Appuyez sur la touche “ pour augmenter le niveau de la nuance - NUANCE NTSC.

• Appuyez sur la touche " " pour diminuer le niveau de la NUANCE NTSC.

L'option NUANCE NTSC ne s'affiche que si la norme NTSC 3.58/4.43 est appliquée en mode AV. Elle n'apparait pas si d'autres systèmes de couleur sont utilisés.

Mode:

Cette option est utilisé pour modifier la taille de l'écran en fonction de la transmission entrante.

• Si la fonction AUTO est selectionnée, la taille de l'écran est automatiquement modifiée en fonction de la transmission.
• Si vous sélectionné le mode 4:3, le format de l'écran passé à 4:3.
• Si vous sélectionnez le mode 16:9, le format de l'écran passé à 16:9.

Chaque programme a son propre réglage de mode image. Si vous enregistrez un mode image pour un programme, le réglage du mode image des autres programmes n'est pas affecté.

Menu SPECIF. (Fonctions)

• Appuyez sur la touche MENU pour entrer dans le menu principal. Dans le menu affché, sélectionnez le sous-menue SPECIF. à l'aide de la touche “P ∧ ” ou “P ∨”, puis entrez dans ce menu à l'aide de la touche « ou »
  ou
• Entrez directement dans le menu SPECIF. en appuyant sur la touche JAUNE.

Arrêt programme:

• Lorsque vous entrez dans le sous-menu SPECIF., la première option selectionnée est ARRET PROG.
• Utilisez la touche "« ou » pour modifier la valeur de l'arrêtprogramme. Les valeurs possibles sont les suivantes : AR-RET, 0:15:00, 0:30:00, 0:45:00, 1:00:00, 1:15:00, 1:30:00,

1:45:00 ou 2:00:00 heures. Voitre téléviseur salle en mode veille une fois le-delai selectionné dépasse.

Cette information s'affiche dans l'angle supérieur droit de l'écran. Si l'arrêt programme est activé, le statut du téléviseur s'affiche également et disparait après 3 secondes.

0:15:00

SPECIF.

ARRET PROG.

VERROUILLAGE

LANGUE

PERITEL2

ARRET

ARRET

FRANCAIS

TV

Lorsqu'il ne reste plus qu'une minute avant l'arrêt programme, le temps restant s'affiche dans l'angle supérieur droit l'écran. A la fin du compte à rebours, le téléviseur passse automatiquement en veille.

Verrouillage enfant:

Dans le menu SPECIF., appuyez sur la touche P' ou "P" pour selectionner l'option VERROUILAGE. Utilisez la touche "ou " pour activer ou désactiver la fonction.

Si la fonction est désactivée, le mode de fonctionnement de votre téléviseur reste inchangé. En revanche, si elle est activée, le téléviseur ne peut être commandé qu'à l'aide de la télécommande. Dans ce cas, les touches situées à l'avant du téléviseur (excepté la touche de mise sous tension) sont inactives.

SPECIF.

ARRET PROG.

VERROUILLAGE

LANGUE

PERITEL 2

ARRET

ARRET

FRANCAIS

TV

Langue:

Vous pouvez désir la langue du menu en appuyant sur la touche "«" ou "»" dans le sous-menu «LANGUE».

SPECIF.

ARRET PROG.

VERROUILLAGE

LANGUE

PERITEL 2

ARRET

ARRET

FRANCAIS

TV

Peritel 2:

Ce menu permet de selectionner la source interne ou externe de la sortie AV-2 (SCART 2).

Appuyant sur la touche "«" ou "» dans le sous-menu "PERI-TEL 2".

SPECIF.

ARRET PROG.

VERROUILLAGE

LUNG

PERITEL 2

ARRET

ARRET

FRANCAIS

TV

INSTALL. Menu

• Appuyez sur la touche MENU pour entrer dans le mer principal. Dans le menu affché, sélectionnez le sous-menu INSTALL. (INSTALLATION) à l'aide de la touche "P' ou "P, puis entrez dans ce menu à l'aide de la touche " oã".

ou

• Entrez directement dans le menu Installation en appuyant sur la touche BLEUE.

Programmation manuelle d'une chaine dans un numero de station :

1. Lorsque vous entrez dans le menu INSTALL., PROGAMME est la première option selectionnée. Pour selec-tionner le numero de station dans lequel vous souhaitez mémoriser la chaine, appuyez sur la touche « ” ou « ” (Vous pouvez également entra le numero de la station à l'aide des touches numériques correspondantes.)

1. Sélectionnez l'option BANDE à l'aide de la touche "P" ou "P". Utilisez la touche "←" ou "▶" pour sélectionner la bande sur laquelle vous souhaitez rechercher une chaîne.
2. Sélectionnez l'option RECHERCHE à l'aide de la touche "P ∧ " ou "P √". Appuyez sur la touche "«" ou "» pour commencer la recherche. (Si vous appuyez sur la touche "«", la recherche s'effectue en ordre croissant. En revanche si vous appuyez sur la touche " » elle s'effectue dans le sens inverse.)

Si la chaîne trouvée n'est pas celle souhaitée, appuyez de nouveau sur la touche « ou « pour recommencer la recherche.

Pourmettrefinàla rechercheavantqu'unechaine ne soittrouvée,appuyez sur le bouton inverse.Parexample,si larecherche s'effectueversl'avantavecla touche“,appuyezsurla touche“ pour arrerlerelerecherche.

Si vous connaissiez le numéro de la chaine à rechercher, vous pouvez le才知道er directement.

Pour ce faire, appuyez sur la touche " " Bux " pour P V selectionner l'option CANAL. Puis, appuyez sur la touche " ou " pour selectionner le numero de la canal ou entrez-le directement à l'aide des touches numériques.

(Suivez l'objet 5 pour sélectionner la norme correcte avant de sélectionner un nombre de canal.)

1. Pour attribuer un nom au nouveau programme, suivez les indications de la section « Pour modifier le nom d'un programme » à la page 22.
2. Si le son ou l'image est incorrect, changez la norme (système de diffusion) utilise pour la nouvelle chaine.

Appuyez sur la touche P"ou"" puev selectionner l'option STANDARD (Norme), puis appuyez sur la touche ou " pourCHOISIR LA norme CORRECTE.

Le numéro de chaine indiqué change lorsque vous modifiez la norme.

B/G:C02-C73/S01-S41/S75-S79

L: C01-C73 / S01-S41 / S75-S77

1. Si la réception de la chaîne est médiocre, effectuez un réglage fin de la chaîne. Sélectionnéz l'option REGLAGE FIN à l'aide de la touche "P ou ". Prés appuyez sur la touche " " ou " pour effectuer le réglage fin de la chaîne.
2. Une fois tous les réglages terminés, enregistrez les paramétres de la nouvelle chaîne dans le nombre de station choisi. Appuyez sur la touche “P ∧ “ ou “P pour seLECTIONNNER MEMORISATION, puis appuyez sur la touche “<” ou “P pour lancer la mémorisation.

Si vous souhaitez modifier les paramètres du nombre de station courant (par exemple, modifier la valeur de réglage fin, etc.) procédez comme suit :

1. Sélectionnez le numéro de station dont vous souhaitez modifier les paramètres tant qu'aucun menu n'est affché.
2. Affichez le menu INSTALL. (Installation).
3. Suivez les indications de la section « Programmation manuelle d'une chaine dans un numero de station » à la page 21 et modifie le numero du programme en cours.

Si vous souhaitez attribuer un nom au nouveau programme, suivez les indications de la section « Pour modifier le nom d'un programme » à la page 22.

Remarque :

N'utilisez pas l'options Programme du menu INSTALL. pour selectionner le numero de station. Si vous procedez de sorte et enregistrez les parametes, les parametes courants du numero de station selectionné sont annulés.

Menu PROGRAM. (Programmation)

Ce menu est utilisé pour afficher les noms et les numérores des stations. Vous pouvez l'utiliser pour supprimer une chaîne, insérer une chaîne etémoriser les stations de maniere automatique.

Selectionnez le menu PROGRAM. (Programmation) à l'aide des touches “ Pou ” et Puyrez-le avec les touches

"ou Tous les nombres et les noms de programme s'affichent a l'ouverture du menu de programmation. Le nom et le nombre de programme du canal regle s'affichent en couleur Bleu. Tous les autres nombres de canal s'affichent en blanc. Vous pouvezmettre le nombre en Bleu en appuyant sur les touches , , ^ ou .Vous pouze egalement utilise les touches numeriques pour selectionner les nombres de programme. Lorsque vous parcourez la liste des nombres de programme pour atteindre celui que vous souhaitez afficher, les canaux correspondant aux nombres de programme que vous parcourez sont regles et le nombre de programme selectionné s'affiche en couleur Bleu.

Pour modifier le nom d'un programme :

• Allez jusqu'au canal dont vous souhaitez modifier le nom ou utilisez les touches numériques jusqu'à ce que le numero de programme selectionné s'affiche en Bleu.

• Appuyez sur la touche ROUGE. Sélectionnez la position à l'aide des touches "« ou » et les lettres à l'aide des touches "P" ou "P."

Appuyez à nouveau sur la touche ROUGE pour memoriser le nouveau nom ou sur la touche BLEUE pour l'annuler.

Pour supprimer un canal d'un numero de programme :

• Allez jusqu'au canal que vous souhaitez supprimer ou utilisez les touches numériques jusqu'à ce que le numero de programme sélectionné s'affiche en bleu.
• Appuyez sur la touche JAUNE. Le canal correspondant sera alors supprimé et tous les canaux situés en dessous de ce numéro de programme remonteront d'un numéro.

Appuyez à nouveau sur la touche JAUNE pour supprimer le canal ou sur la touche BLEUE pour annuler la suppression.

Pour insérer un canal dans un numero de programme :

• Allez jusqu'au canal que vous souhaitez insérer ou utilisez les touches numériques jusqu'à ce que le nombre de programme sélectionné s'affiche en cyan.
• Appuyez sur la touche VERTE, puis allez jusqu'au numero de programme souhaite à l'aide des touches “P ∧ “ ou “P √ ” ou “.

Appuyez à nouveau sur la touche VERTE pour insérer le canal ou sur la touche BLEUE pour annuler l'insertion.

aA.P.S.

Si vous entrez dans le menu A.P.S., vous pouvez programmer automatiquement les chaînes reçues sur les stations de votre téléviseur à l'aide du système A.P.S.

1. ÀpRES l'affichage du menu PROGRAM. (Programmation), appuyez sur la touche BLEUE pour entrer dans le menu A.P.S..
2. À l'aide de la touche “P ∧ ” ou “P √”, Sélectionnez LAN-GUE, puis appuyez sur la touche “←” ou “▶” pour Sélectionner la langue souhaitée.
3. À l'aide de la touche “P ∧ ” ou “P ∨”, Sélectionnéz PAYS, puis appuyez sur la touche “√ ou “∫” pour Sélectionner le pays dans lequel vous vous trouvez.
4. Pour démarrer la programmation, Sélectionnez MARCHÉ à l'aide des touches “Pou”, pub appuyez sur la touche “▶”. Le message « A.P.S. EN MARCHÉ » s'affiche et l'A.P.S. programme automatiquement les numérios de programme du télévisuer à partir des canaux capités. Puis, le menu PROGRAM. (Programmation) s'affiche à nouveau.

Pour annuler le mode A.P.S., appuyez sur la touche "▶".

Autres fonctions

Coupure temporaire du son

Pour couper le son du téléviseur, appuyez sur la touche " (Silence). Le son est automatiquement coupé. Pour annuler la coupure du son, appuyez sur la touche "ou " ou "". Le volume revient au même niveau qu'avant la coupure lorsque vous annulez la coupure du son en appuyant de nouveau sur la touche

Informations à l'écran

Si vous appuyez une fois sur la touche " ", 1at courant s'affiche : numero de la station, son nom et l'etat du son.

Si vous appuyez une seconde fois sur cette touche, l'heure courante s'affiche.

Pour supprimer l'affichage à l'écran, appuyez une nouvelle fois sur cette même touche.

Affichage de l'heure

• Lorsque vous suivez un programme TV avec transmission télétexte, appuyez deux fois sur la touche " pour afficher l'heure courante extraite du télétexte.
• Si la station selectionnée ne recoit pas le télétexte, seule une case s'affiche dans l'angle supérieur droit de l'écran.
• Pour faire disparaître l'affichage de l'heure, appuyez une nouvelle fois sur la touche "

Si l'heure est affichée, elle disparaît lorsque vous seLECTIONnez un autre menu.

Touche STANDARD

Il est possible de réinitialiser les paramétres par défaut du menu IMAGE courant, excepté Mode image.
- Pour ce faire, appuyez sur la touche STANDARD lorsqu'aucun menu n'est affché.

Touches de commande VCR et sélecteur

Ces touches peuvent être utilisées pour faire fonctionner un magnétoscope ou un lecteur de VCR de marque JVC. vous appuyez sur une touche ayant le même aspect q'elle de la télécommande d'origine de l'appareil, la fonction est réalisée comme avec cette dernière.

Placez le selector VCR en position VCR (magnétoscope).

Remarque:

• Si vous appeareil n'est pas de marque JVC, ces touches ne peuvent pas etre utilisées.
• Meme si votre apparéil est construit par JVC, certaines touches ou l'une d'entre elles risquent de ne pas fonctionner selon l' apparéil.
• Vous pouvez selectionner le canal TV reçu par le magnétoscope à l'aide des touches /ou .√

Télétexte

Le télétexte est un système d'informations qui vous permet d'afficher du texte sur votre écran de télévision. Grace à ce système, vous pouvez afficher une page d'informations sur une rubrique représentée dans le sommaire (index).

En mode texte, l'affichage à l'écran n'est pas disponible.

Les commandes de contraste, de luminosité et des couleurs sont indisponibles, en revanche le réglage du volume est possible.

Fonctionnement du Télétexte

• Sélectionnez une station qui recoit le Télétexte.
• Appuyez sur la touche (Télétexte). En principe, le sommaire (index) apparait à l'écran.

Selection d'une page de texte

• Appuyez sur les touches numériques correspondant au numéro de la page de télétexte souhaitée.
  Le numero de la page selectionnelle s'affiche dans l'angle supérieur gauche de l'écran. Le compteur de page du télétexte recherche ce numero jusqu'à ce qu'il le localise et affiche le contenu de la page souhaitée.
• Appuyez sur la touche "Pour passer à la page suivante.
• Appuyez sur la touche "P pour revenir à la page précédente.

Selection de la page d'index

• Pour selectionner le numero de la page d'index (en général, page 100), appuyez sur la touche "

Recherche d'une page Teletext tout en suivant un programme de télévision

• En mode Télétexte, appuyez sur la touche "Pour revenir en mode TV. Une fois revenu en mode TV, entrez le numéro de la page à rechercher à l'aide des touches numériques. Lorsque vous entrez le dernier chiffre du numéro de page, le symbole "Emplace le numéro de page et clignote jusqu'à ce que la page soit trouvée. Le symbole" est à nouveau remplace par le numéro de page. Pour afficher la page du télétexte, il vous suffit alors d'appuyer sur la touche

Sélection du texte en double hauteur

• Appuyez sur la touche " pour que la partie supérieure de votre page d'informations s'affiche en texte à double hauteur.
• Appuyez de nouveau sur la touche " (12) pour que la partie inférieure de votre page d'informations s'affiche en texte à double hauteur.
• Appuyez une fois de plus sur la touche "½" pour afficher la page entière en texte à hauteur normale.

Affichage d'informations masquées

• Si vous appuyez sur la touche, les réponses d'un quizz ou d'un jeu apparaisent.
• Si vous appuyez de nouveau sur la touche “ « les mêmes réponses sont masquées.

Arrêt de la modification automatique d'une page

La page de télétexte sélectionne peutContainir des informations supplémentaires. La suite de la page s'affiche après une période de courte durée.

• Appuyez sur la touche pour arreter la modification automatique de la page.
• Appuyez de nouveau sur la touche pour afficher la page suivante.

Selection d'une sous-page

Les sous-pages sont des sections de longues pages de télétexte qui ne peuvent ettre affichees que l'une après l'autre.
- Sélectionnez la page de télétexte requise.
Appuyez sur la touche
- Sélectionnez le numéro de la sous-page requise en appuyant sur quatre touches numériques (0001, par exemple).
- Si la sous-page sélectionnée n'apparait pas au bout quelques secondes, appuyez sur la touche , le programme de télévision s'affiche alors à l'écran.
- Une fois la page de télétexte sélectionnée trouvée, son nombre s'affiche dans l'angle supérieur gauche de l'écran.
- Appuyez sur la touche "bur afficher la page de télé-texte sélectionnée.

Sortie du Teteinte

• Appuyez sur le bouton L'écran bascule en mode TV.

Fastext et Toptext

Le mode télétexte est selectionné automatiquement selon la transmission.

Votre téléviseur est compatible avec un système de télétexte de 7 pages. Lorsque le numero d'une page mémorisée est appelé, le système ne recherche pas la page en question, il l'affiche automatiquement.

• Appuyez sur la touche "Ppour passer à la page suivante.
• Appuyez sur la touche "P pour revenir à la page précédente.

Pour le Fastext et Toptext:

La rubrique d'informations peut correspondre à une couleur spécifique ou peut être placée dans une case en couleur.
- Appuyez sur la touche appropriée ROUGE, VERTE, JAUNE ou BLEUE pour atteindre rapidement la page appropriée.

Pour le Toptext:

Si la transmission Toptext est presente, les boutons codés en couleur apparaisent sur la ligne d'etat.

Si la transmission Toptext est absente, la ligne d'etat ne s'affiche pas.

En mode Toptext, les touches P'or " permettent d'afficher respectivement la page suivante et precedente. Si le mode de diffusion Toptext n'est pas disponible, le défilament des pages apparait. Par exemple, la page 100 apparait juste après la page 199.

Branchement des péripériques externes

Avant de proceder à tout branchement

• Mettez hors tension tous les apparèils, y compris votre téléviseur.
• Lisez les manuels fournis avec vos apparéils.

Selection d'un mode AV

La touche «AV» de la télécommande permet de selectionner l'un des quatre modes AV (AV-1, AV-2, AV-2 S ou F-AV).
- Pour revenir au mode TV, appuyez successivement sur la touche «AV» ou utilisez les touches “P ∧ “ ou “P ∨”.

Prise AV-1 (SCART 1): Peritel (21 broches, PERITEL)

• Des entrées video, audio L/R et RVB sont disponibles.
• Des sorties de radiodiffusion (video et audio L/R) sont disponibles.

Prise AV-2 (SCART 2): Peritel (21 broches, PERITEL)

• Des entrées video, S-VIDEO (Y/C) et audio L/R sont disponibles.
• Des sorties video et audio L/R sont disponibles.

Prise F-AV (AV AVANT) : 3 prises RCA

• Des entrées video et audio L/R sont disponibles.

AV AVANT

AV-2S

Via les prises Peritel

Votre téléviseur est équipé de deux prises Péritel. Si vous souhaitez connecter des appareils (magnétoscope, décodeur, etc.) dotés de prises Péritel, utilisez les prises AV-1 (SCART 1) ou AV-2 (SCART 2).

Si un périphérique externe est branché via une prise Péritel, le téléviseur passée automatiquement en mode AV.

Mode RGB

Si vous équipement peut envoyer des signaux RGB, connectez-le à la prise AV-1 (SCART 1).

Mode AV-2 S

Si l'équipment relié à votre téléviseur prend en charge une sortie S-VIDEO (Y/C) sur Péritel, vous obtiendarez une meilleure qualité d'image en selectionnant le mode AV-2 S et en raccordant votre équipement à la prise AV-2 S (SCART 2) de votre téléviseur. Pour savoir si vos apparèils prennten en charge la norme S-VIDEO, reportez-vous à leurs manuels.

Via les prises RCA

Si vous équipement (un caméoscope, par exemple) est doté de prises RCA, raccordez-le à la prise F-AV (AV AVANT) à l'aide des cables audio et video.

• Si l'appareil est doté d'une prise son mono, raccordez-le à la prise AUDIO-L.

Via la prise d'antenne (ANT)

Si vous équipement n'est pas équipé de prises Péritel ou RCA, raccordez-le au téléviseur à l'aide d'un cable d'antenne. Pour plus de détails, reportez-vous au manuel de votre équipement.
- Pour memoriser le signal de test en provenance du périhérisque, reportez-vous à la section « Menu INSTALL. » à la page 21 et memorisez ce signal sous le programme numéro 0. Vous pouvez regarder des images à partir de cet équipement en selectionnant le numéro de station utilisé pour enregistrer le signal test.

Magnétoscope

• Branchez le magnétoscope à la prise ANT (prése d'antenne) du téléviseur à l'aide du cable d'antenne.
• Connectez le magnétoscope à la prise AV-1 ou AV-2 à l'aide du cable Péritel ou à la prise F-AV (AV AVANT) à l'aide des cables audio et video.

Lecture NTSC

Branchez un magnétoscope NTSC sur une prise. Puis appuyez sur la touche AV pour sélectionner le mode AV correspondant.

Le système NTSC 3.58/4.43 est detecté automatiquement en mode AV.

Fonction de copie

Vous pouvez transmettre les signaux audio et video qui entrent par la prise TV ou AV-1 (SCART 1) au magnétoscope branché sur la prise AV-2 (SCART 2).

• Pour selectionner la source de sortie, reportez-vous à la section « Peritel 2 » à la page 21.

Branchement du casque

Raccordez le casque à la prise casque stéreo de votre télévisseur.

Conseils

Nettoyage de I'ecran

Pour nettoyer l'écran, utilisez un chiffon doux, légèrement humide. N'utilisez pas de produits nettoyants abrasifs car ils risquent d'endommager la surface de l'écran du téléviseur.

Image médiocre

Si la qualité de l'image est médiocre, assurez-vous que le système de diffusion sélectionné est correct. Vérifiez que le téléviseur ou l'antenne n'est pas placé trop après des enceintes, d'un équipement radio non mis à la terre ou d'un éclairage au néon.

Des montagnes ou des édifices élevés peuvent:gérer la réception et creator des images doubles ou floues. Parfois, il suffit de modifier l'orientation de l'antenne pour améliorer la quali-TE de l'image.

Cette dernière peut être également dégradée lorsque deux périphériques sont connectés au téléviseur en même temps. Dans ce cas, débranchez l'un des appareils.

Pas d'image

Assurez-vous que l'antenne est correctement branchée. Vérifie que la connexion à la prise d'antenne est correcte, que le cable n'est pas endommagé et que lesbons connecteurs ont été utilisés. En cas de doute, adressez-vous à votre revendeur.

Pas d'image signifie que vous téléviseur ne recoit pas de transmission. Assurez-vous que vous avez appuyé sur les touches appropriées de la télécommande. Pour ce faire, essayez une nouvelle fois.

Son

Le son ne sort que par un seul des haut-parleurs. Vérifiez que la balance des haut-parleurs n'est pas exagérément régée dans une direction (voir Menu SON).

Telecommande

Votre téléviseur ne répond plus à la télécommande. Appuyez une nouvelle fois sur la touche STANDARD de la télécommande. Il se peut que les piles soient usées. Dans ce cas, vous pouvez toujours utiliser les touches situées sur le panneau de commande à l'avant du téléviseur.

Vérifiez que vous n'avez pas sélectionné un mauvais menu. Appuyez sur la touche STANDARD pour revenir en mode TV ou appuyez sur la touche MENU pour revenir au menu précédent.

Pas de solution

Mettez vous teléviseur hors tension, puis remettez-le en marche. S'il ne fonctionne pas,appelez le service après-vente. En aucun cas vous ne devez tenter de réparer l'appareil par vous-même.

Caracteristiques techniques

RADIODIFFUSION PAL SECAM B/G L

RéCEPTION DES CANAUX VHF (BAND I/III)

UHF (BAND U)

HYPER BANDE

CABLE-TV (B/G: S01-S41 / S75-S79; L: S01-S41 / S75-S77)

NOMBRE DE PRESELECTIONS 100

INDICATEUR DE CANAUX Affichage a l'écran

PRISE D'ANTENNE RF 75 Ohm (asymétrique)

TENSION EN FONCTIONNEMENT 220-240V CA, 50 Hz.

SYTÉMES AUDIO MULTIPLEX Nicam + Allemande Stéreo

TUBE CATHODIQUE 21

ALIMENTATION SORTIE AUDIO

(W_RMS)(% 10 THD) 2× 6,5

CONSOMMATION ÉLECTRIQUE (W) (max.) 85

DIMENSIONS (mm) AV-21KT1BPE

AV-21KT1SPF

Profondeur 480

Largeur 610

Hauteur 450

Poids (Kg.) 21

Inhalt

Menu de caractéristicas 61
