BEDIENUNGSANLEITUNG AV21KT1SPF JVC

Sicherheitshinweise 28

Fernbedienungstasten 29

Bedienfeldtasten am Gerät 30

Antennenanschluss 31

Andere Geräte anschlieben. 31

Einlagen der Batterien in die Fernbedienung. 31

Ein- und Ausschalten 31

Fernseherat einschalten 31

Fernsehgerat ausschalten 31

Grundeinstellungen 31

Bedienung mit den Tasten am Gerat 32

Bedienung mit den Tasten der Fernbedienung 32

Menusystem 33

Das Menu "Ton" 33

Das Menu "Bild" 34

Das Menu "Funktion" 34

Das Menu "Install." 35

Das Menu "Programm." (Programmieren) 36

Weitere Funktionen 37

Ton ausschalten 37

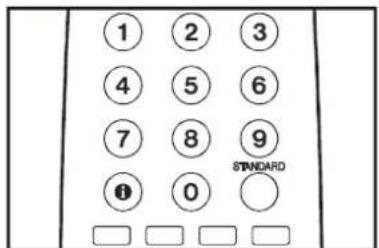

Bildschirminformationen 37

Uhrzeit aneigen 37

Standardenstellungen aufrufen 37

VCR-Bedienungstasten 37

Teletext 37

Teletext aktivieren. 37

Teletextsite aufrufen 37

Indexseite aufrufen 37

1. Teletextsite suchen, während das TV-Programm lauft ....37

Doppelte Texthöhe einstellen 38

"Versteckte" Informationen zeigen 38

Automatischen Seitenwechsel anhalten 38

Unterseite aufrufen 38

Teletext beenden 38

Fastext und Toptext 38

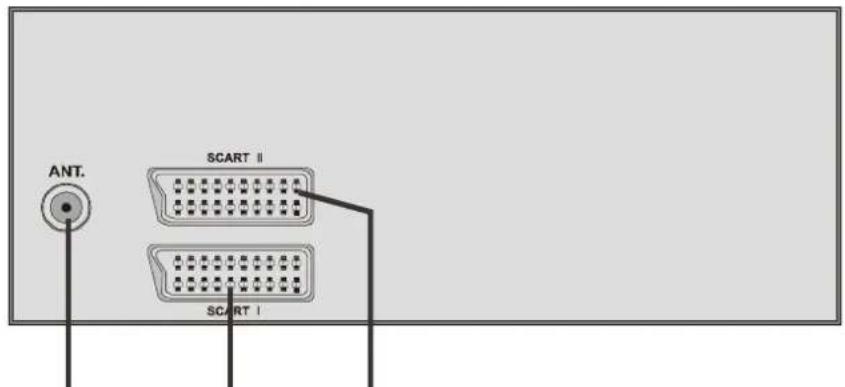

Andere Geräte anschließen 39

Scart-Anschluss 40

RGB-Modus 40

AV-2 S-Modus 40

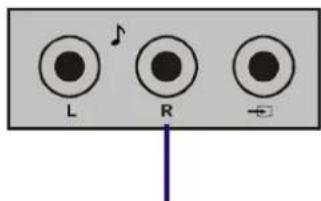

RCA-Anschlisse 40

Antennenbuchse (ANT) 40

TV und Videorecorder (VCR) 40

NTSC-Wiedergabe 40

Kopiereinrichtung 40

Kopfhörer anschließen 40

Tipps 40

Technische Daten 41

Sicherheitshinweise

1. Spannungssquelle

Dieses Fernsehgerät ist zum Betrieb an einer Netzwechselspannung von 220-240 V AC, 50 Hz. ausgelegt. Vergewissem Sie sich, dass der korrekte Spannungswert eingestellt ist.

2.Netzkabel

Das Netzkabel muss so verlegt werden, dass niemand auf das Kabel treten kann. Darüber hinaus dürfen keine Objekte auf das Kabel gestellt oder mit dem Kabel in Kontakt gebracht werden. Achten Sie besonders auf die Stelle, an der das Kabel in den Stecker übergeht, auf die Steckdose und auf den Kabelausgang am Gerät.

3. Feuchtigkeit und Wasser

Das Gerätarf auf keinem Fall an feuchten oder nassen Orten betrieben werden (stellen Sie das Gerät weder im Badezimmer, am Spülbecken in der Küche, noch in der Höhe der Waschmaschine auf). Das Gerätarf keinem Regen oder sonstigen Wassereinwirkungen ausgesetzt sein. Stellen Sie keine Behälter auf das Gerät, die mit Flüssigkeiten gefällt sind. Andernfalls konnten Gefahrensituationen entstehen.

4. Reinigung

Bevor Sie das Gerät reinigen, ziehen Sie den Netzstecker aus der Steckdose. Verwenden Sie keine flüssigen Reinigungsmittel und keine Sprays. Benutzen Sie ein weiches und trockenes Tuch.

5. Belüftung

Die Luftungsschlitze und Öffnungen am Gerat sind für die Luftzirkulation vorgesehen und sollen den zuverlässigen Betrieb gewährleisten. Damit eine Überhitzung vermieden wird, dürfen diese Öffnungen in keinerlei Weise verschlossen oder verdeckt werden.

6. Blitzschlag

Bei herannahenden Gewittern und vor längerer Abwesenheit (Urlaub),ziehen Sie den Netzstecker aus der Steckdose.

7. Ersatzteile

Wenn bestimmte Komponenten ausgewechselt werden müssen, vergewissem Sie sich, dass der Techniker die Ersatzteile verwendet, die vom Hersteller angegeben sind, oder Teile, die dieselben technischen Daten wie die Originalteile besitzen. Nicht zugelassene Ersatzteile können Brände, elektrische Schläge oder andere Gefahrensituationen herbeiführen.

8. Reparatur und Wartung

Alle Reparatur- und Wartungsmaßnahmen müssen von qualifiziertem Fachpersonal ausgewührt werden. Öffnen Sie auf keinen Fall das Gerät selbst, da die Gefahr elektrischer Schläge besteht.

9. Offene Flammen

Stellen Sie keine Objekte mit offenen Flammen auf das Gerät.

10. Bereitschaft

Lassen Sie Ihr Gerät weder in Betrieb noch in Bereitschaft, wenn Sie Ihr Haus verlassen.

Warnhinweis!

Alle Eingriffe, die den Bestimmungen entgegenstehen, insbesondere Änderungen der Hochspannung oder das Austauschen der Bildrohre können zu erhöhter Rontgenstrahlung führen. Für derartig veränderte Geräte erlischt die Lizenz. Die Geräte dürfen dann nicht mehr betrieben werden.

Anweisungen zur Abfallentsorgung:

Die Verpackung und Verpackungshilfen sind recyclungfähig und sollenen prinzipiell der Wiederverwertung zugeführrt werden. Verpackungsmaterialien wie Plastiktüten müssen von Kindern ferngehalten werden.

Fernbedienungstasten

3 Taste für Standardeinstellungen (BILD-Standardeinstellungen)

① Bereitschaft/Ein-Aus
② 0 - 9 = Direktprogramm
4 Farbstaten
5 MENU = Menu-Taste
6 Pach offen /Programm aufwärts
⑦ ( ) Nach rechts / Lautstärke lauter
Teletext-Bedierungstasten

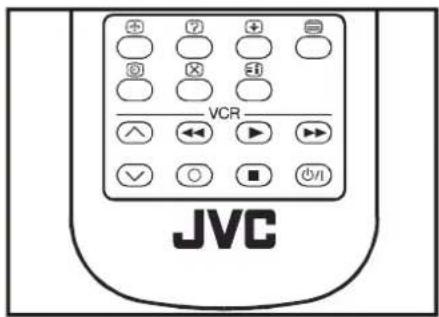

VCR Bedienungstasten
10 Pach unten / Programm abwarts
11) Nach links / Lautstärke leiser
12 AV = AV -Taste
Informationstaste
14 Ton aus (Stummschalten)

VORSICHT GEFAHR ELEKTRISCHER SCHLAGE

Mit dem Blitzsymbol in dem Dreieck soll der Benutzer vor gefährlicher Hochspannung im Inneren des Gerätes gewarnt werden. Es besteht die Gefahr eines elektrischen Schlages!

Das Ausrufezeichen in dem Dreieck soll den Benutzer auf wichtige Bedienungs-, Wartungs- und Reparaturhinweise in den mitgelieferten Dokumenten aufmerksam machen.

Bedienfeldtasten am Gerät

Antennenanschluss

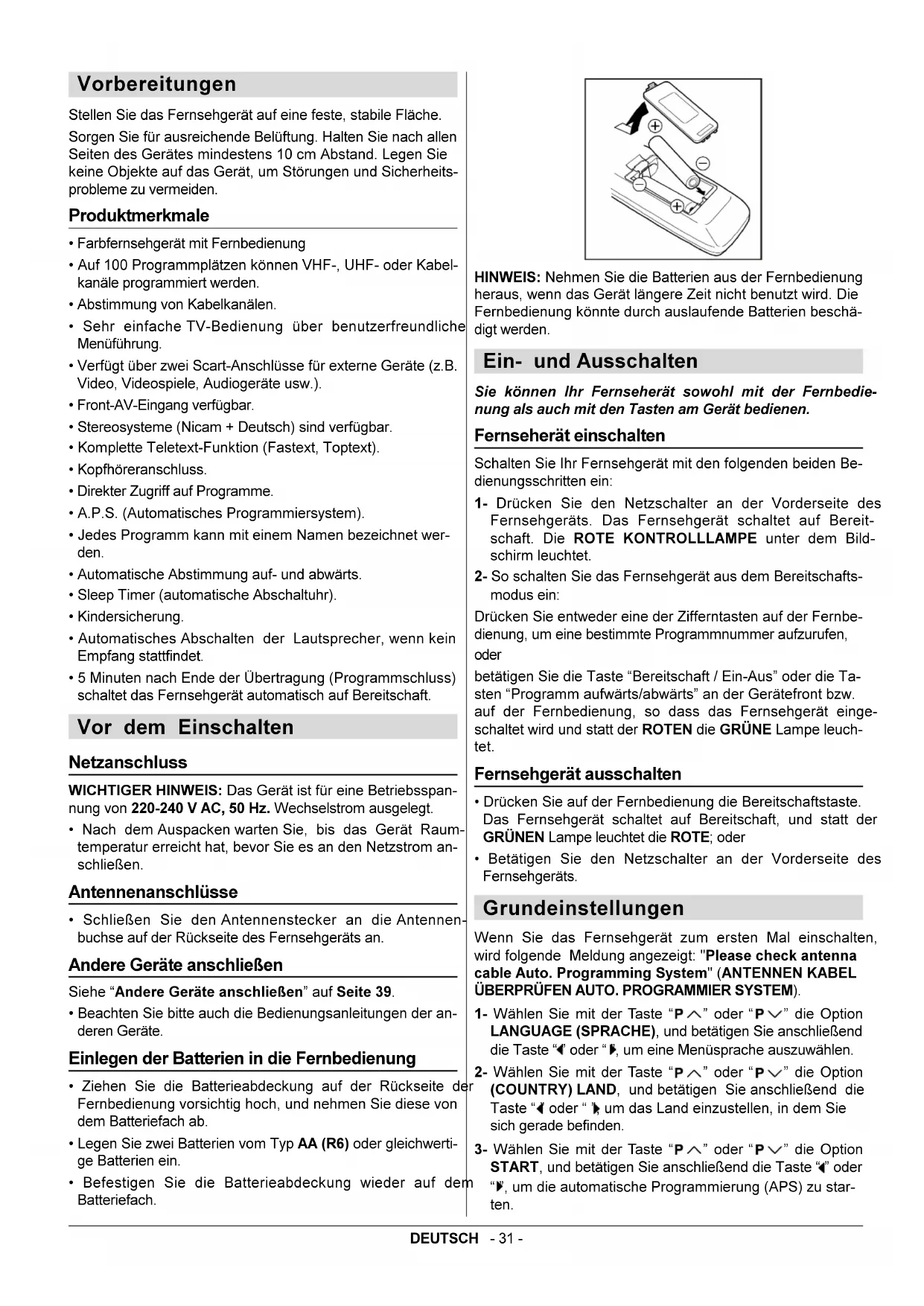

Vorbereitungen

Stellen Sie das Fernsehgerät auf eine feste, stabile Fläche.

Sorgen Sie für ausreichende Belüfung. Halten Sie nach allen Seiten des Gerätes mindestens 10 cm Abstand. Legen Sie keine Objekte auf das Gerät, um Störungen und Sicherheitsprobleme zu vermeiden.

Produktmerkmale

• Farbfernsehgerät mit Fernbedienung
• Auf 100 Programmplätzen konnen VHF-, UHF- oder Kabelkanäle programmiert werden.
  Abstimmung von Kabelkanalen.
• Sehr einfache TV-Bedienung über benutzerfreundliche Menüführung.
• Verfügt über zwei Scart-Anschlüsse für externe Geräte (z.B. Video, Videospiele, Audiogeräte usw.).
• Front-AV-Eingang verfügbar.
• Stereosysteme (Nicam + Deutsch) sind verfügbar.
• Komplette Teletext-Funktion (Fastext, Toptext).
  Kopfhoreranschluss.
• Direkter Zugriff auf Programme.
  A.P.S. (Automatisches Programmiersystem).
• Jedes Programm kann mit einem Namen bezeichnet werden.
• Automatische Abstimmung auf- und abwärts.
• Sleep Timer (automatische Abschaltuhr).
• Kindersicherung
• Automatisches Abschalten der Laatsprecher, wenn kein Empfang staatfindet.
• 5 Minuten nach Ende der Übertragung (Programmschluss) schaltet das Fernsehgerät automatisch auf Bereitschaft.

Vor dem Einsatzen

Netzanschluss

WICHTIGER HINWEIS: Das Gerat ist für eine Betriebsspannung von 220-240 V AC, 50 Hz. Wechselstrom ausgelegt.
- Nach dem Auspacken warten Sie, bis das Gerät Raumtemperatur erreicht hat, bevor Sie es an den Netzstrom anschließen.

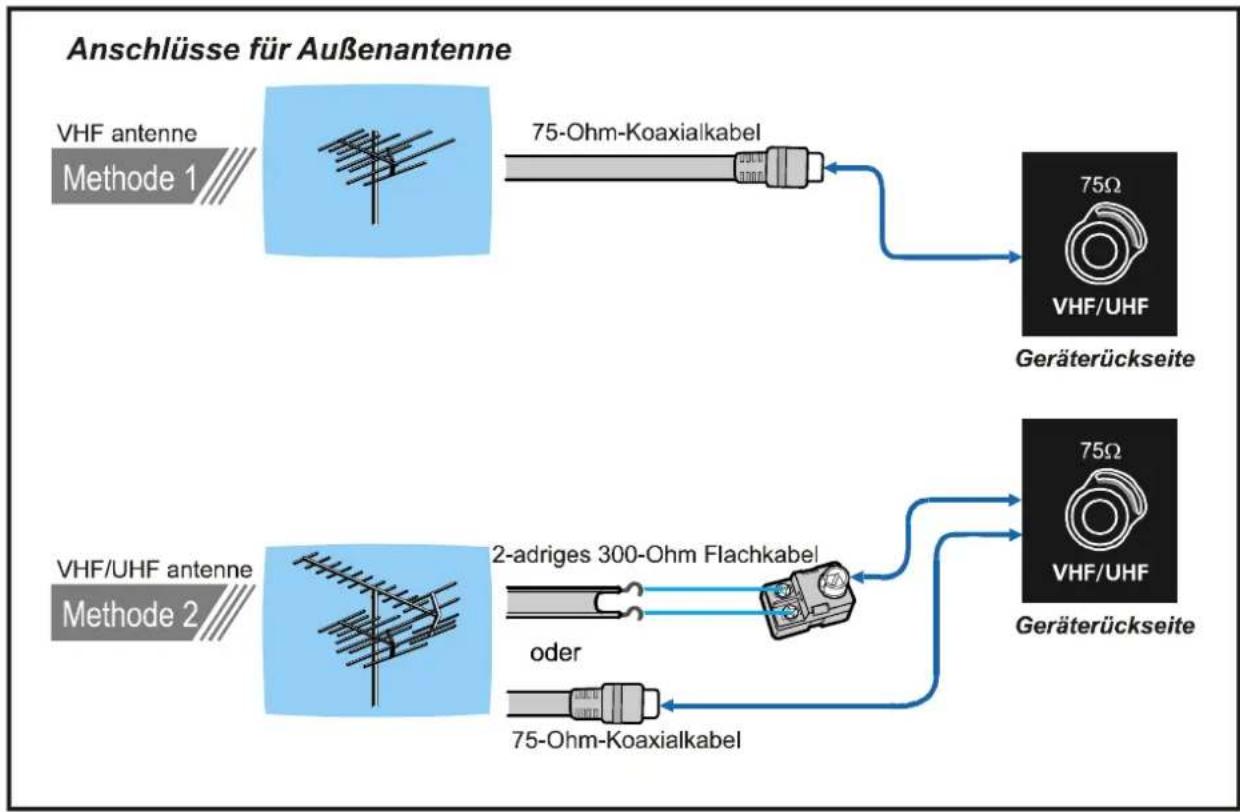

Antennenanschluss

• Schlieben Sie den Antennenstecker an die Antennenbuchse auf der Rückseite des Fernsehgerats an.

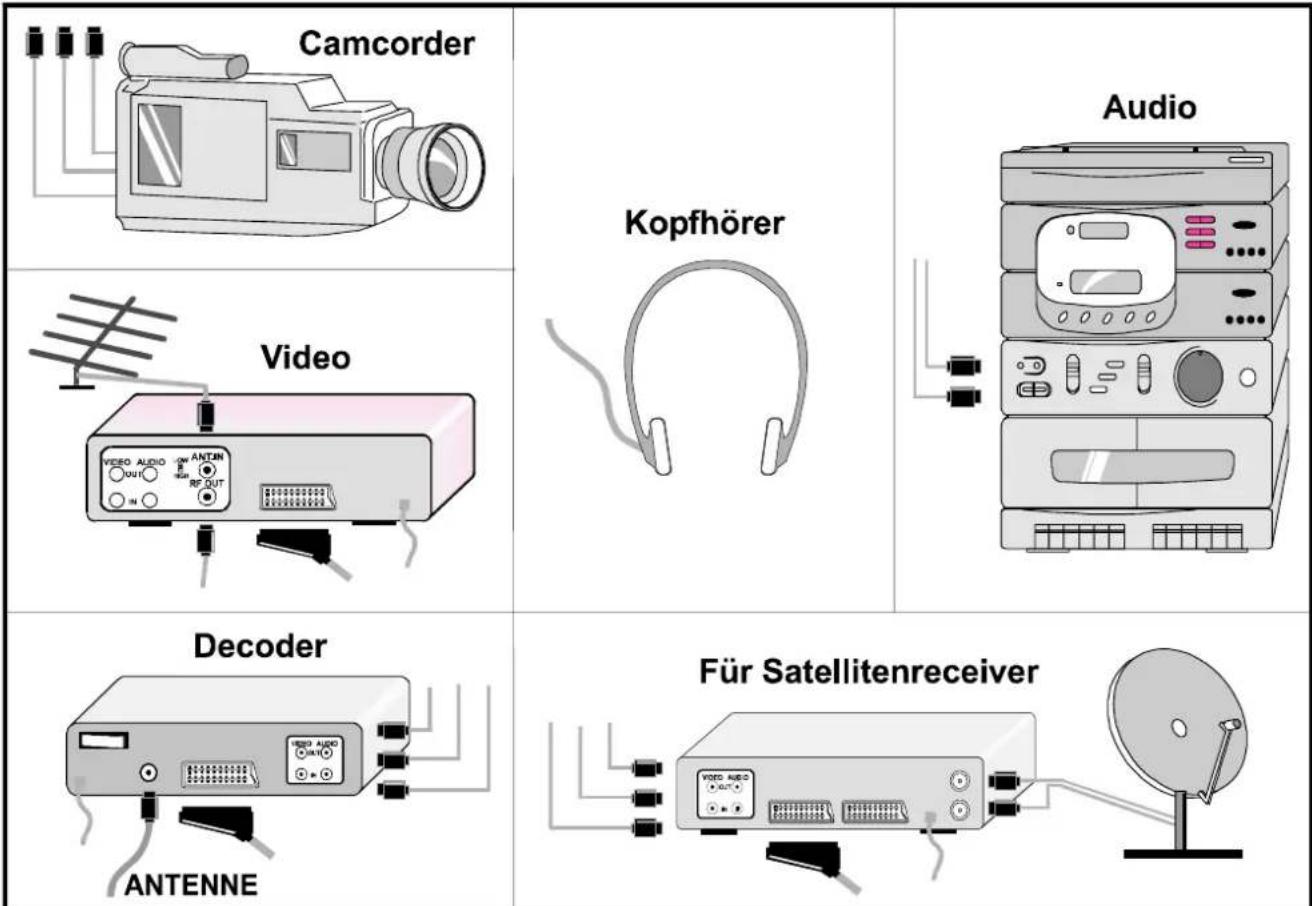

Andere Geräte anschließen

Siehe "Andere Geräte anschließen" auf Seite 39.
- Beachten Sieitte auch die Bedienungsanleitungen der anderen Geräte.

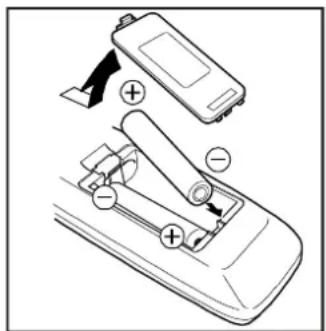

Einlagen der Batterien in die Fernbedienung

• Ziehen Sie die Batterieabdeckung auf der Rückseite der Fernbedienung vorsichtig hoch, und nehmen Sie diese von dem Batteriefach ab.
• Legen Sie zwei Batterien vom Typ AA (R6) oder gleichwertige Batterien ein.
• Befestigen Sie die Batterieabdeckung wieder auf dem Batteriefach.

HINWEIS: Nehmen Sie die Batterien aus der Fernbedienung hereaus, wenn das Gerät langere Zeit nicht benutzt wird. Die Fernbedienung konnte durch auslaufende Batterien beschädigt werden.

Ein- und Ausschalten

Sie können Ihr Fernseherät sowohl mit der Fernbediednung als auch mit den Tasten am Gerät bedieren.

Fernseherat einschalten

Schalten Sie Ihr Fernsehgeber mit den folgenden beiden Bedienungsschritten ein:

1- Drücken Sie den Netzschalter an der Vorderseite des Fernsehgerats. Das Fernsehgeber schaltet auf Bereitschaft. Die ROTE KONTROLLLAMPE unter dem Bildschirm leuchtet.
2- So schalten Sie das Fernsehgerät aus dem Bereitschaftsmodus ein:

Drücken Sie entweder eine der Zifferntasten auf der Fernbedienung, um eine bestimmte Programmnummer aufzurufen, oder

betätigten Sie die Taste "Bereitschaft / Ein-Aus" oder die Tasten "Programm aufwärts/abwärts" an der Gerätefront bzw. auf der Fernbedienung, so dass das Fernsehgerät eingeschaltet wird undstatt der ROTEN die GRÜNE Lampe leuchtet.

Fernsehgerätausschalten

• Drücken Sie auf der Fernbedienung die Bereitschaftstaste. Das Fernsehgerat schaltet auf Bereitschaft, undstatt der GRUNEN Lampe leuchtet die ROTE; oder
• Betätigen Sie den Netzschalter an der Vorderseite des Fernsehgeräts.

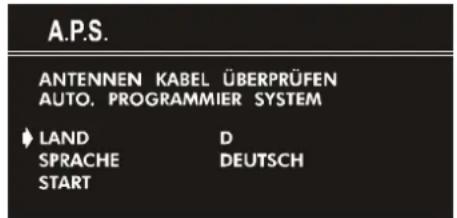

Grundeinstellungen

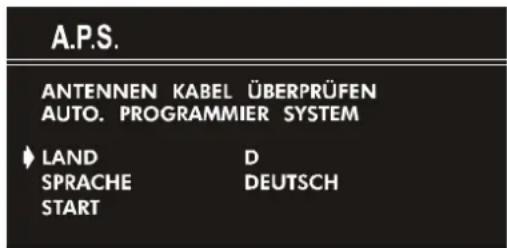

Wenn Sie das Fernsehgerät zum ersten Mal einschalten, wird folgende Meldung angezeigt: "Please check antenna cable Auto. Programming System" (ANTENNEN KABEL UBERPRUfen AUTO.PROGRAMMIER SYSTEM).

1- Wahlen Sie mit der Taste “P ∧” oder “P ∨” die Option LANGUAGE (SPRACHE), und betätigten Sie anschließend die Taste “<” oder “>”, um eine Menüsprache auszuwahlen.
2-Wahlen Sie mit der Taste oder die Option (COUNTRY) LAND, und betätigten Sie anschließend die Taste oder um das Land einzustellen, in dem Sie sich gerade befinden.
3- Wahlen Sie mit der Taste “P ∧” oder “P ∨” die Option START, und betätigten Sie anschließend die Taste “<” oder “>”, um die automatische Programmierung (APS) zu starten.

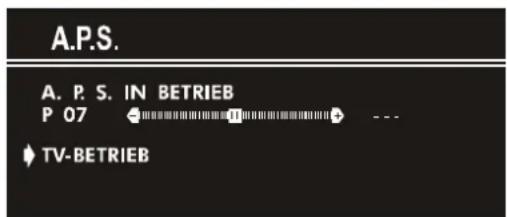

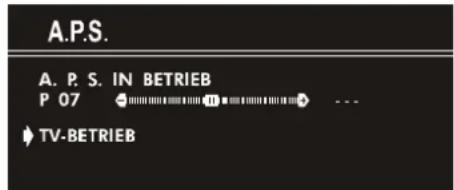

Das APS (Automatisches Programmiersystem) speichert die empfangenen Fernsehsender automatisch unter den Programmnummern Ihres Fernsehgeräts. Wahrend des APS-Vorgangs wird folgende Meldung angezeigt: "A. P. S. IN BE-TRIEB". Nach abgeschlossenem APS-Vorgang wird das Menu "PROGRAMM." angezeigt.

Wenn Sie den APS-Vorgang abbrechen möchten, betätigten Sie die Taste

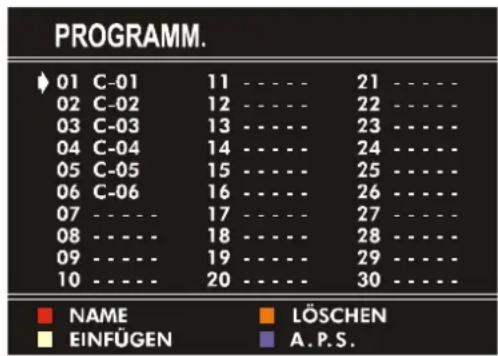

In dem Menu "PROGRAMM." haben Sie die Möglichkeit Sender zu loschen, Sender unter einer Programmnummer einzufugen oder den APS-Vorgang erneut zu starten.

Naheres dazu finden Sie im Abschnitt Das Menu "PROGRAMM." (Programmieren) auf Seite 36.

4-Betätigten Sie die Taste STANDARD, um die Grundeinstellungen abzuschreiben.

Wenn die Grundeinstellungen abgeschlossen sind, können Sie die Programmnummern ändern oder neue Sender manuell programmieren. Naheres dazu finden Sie im Abschnitt Das Menu "Install." auf Seite 35.

Wenn die Meldung „ANTENNENKABEL ÜberPRUFeN AUTO.PROGRAMMIER SYSTEM" nicht angezeigt wird, folgen Sie den Anweisungen im Abschnitt „Das Menu Programm.(Programmieren)" auf Seite 36. Dort erfahren Sie, wie Sie die Sprache und das Land auswahlen, in dem Sie sich befinden, und wie Sie A.P.S. ausfuhren.

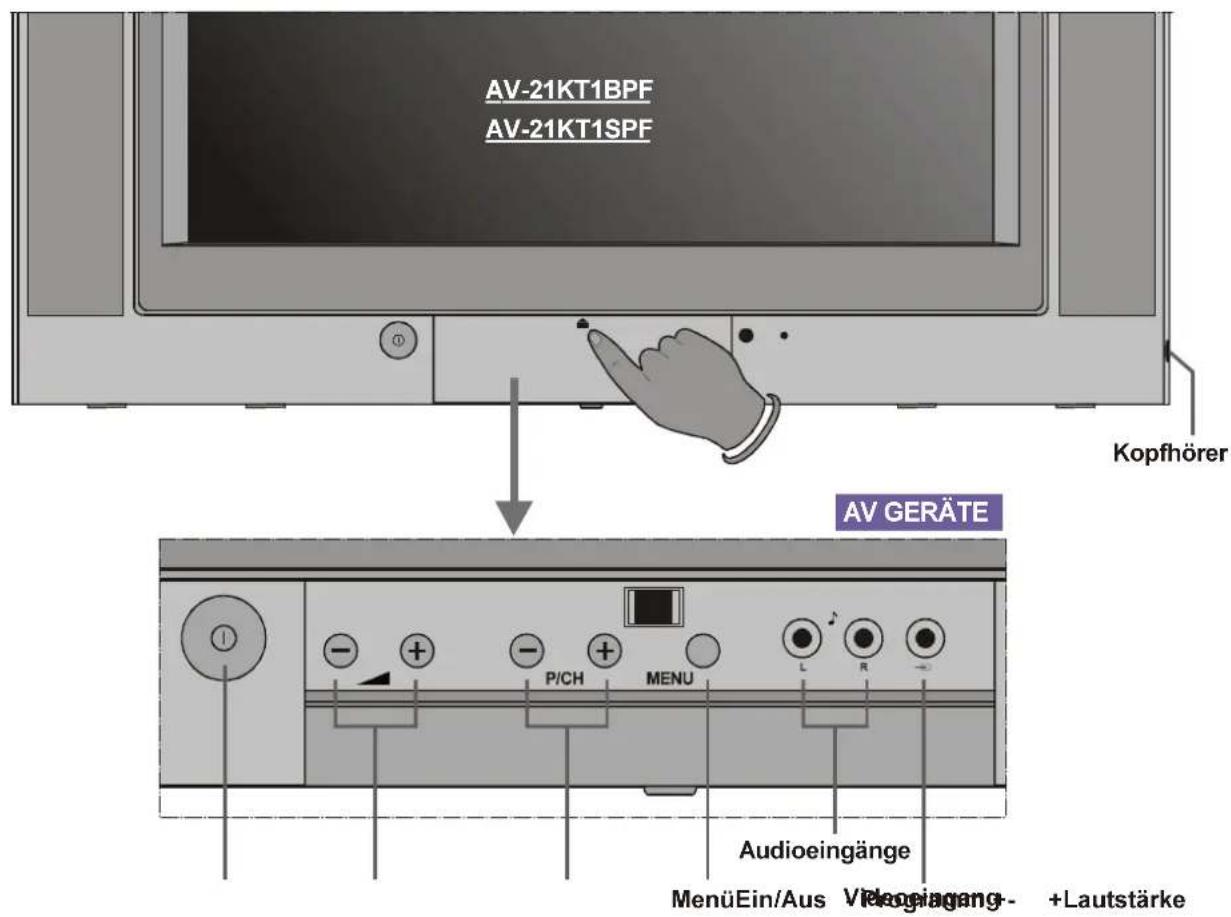

Bedienung mit den Tasten am Gerät

Mit den Tasten an der Vorderseite des Geräts konnen Sie die Lautstärke einstehen und die Programme auswahlen.

Lautstärkereglung:

• Betätigen Sie die Taste “-”, um die Lautstärke zu verrin-gern, oder “-” um die Lautstärke zu erhöhen. Eine Lautstärkeskala wird am Bildschirm angezeigt.

Programmausbwahl:

• Betätigen Sie die Taste "P/CH+", um die nachstöhere Programmnummer auszuwahlen, oder "-P/CH", um die vori-ge Programmnummer auszuwahlen.

Hauptmenu aufrufen:

• Betätigten Sie die Taste MENU, um das Hauptmenu aufzufen. Vom Hauptmenu aus wahren Sie mit der Taste "P/CH+ oder "-P/CH" ein Untermenü aus. Rufen Sie mit der Taste "+" oder "- -" das ausgewählte Untermenü auf. Anweisungen zur Bedienung der Menü’s finding Sie in dem Abschnitt „Menusystem" auf Seite 33.

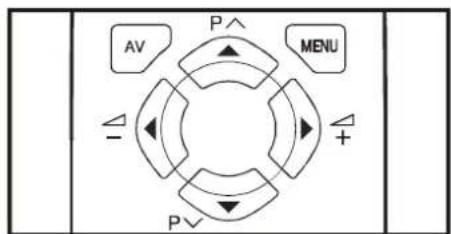

Bedienung mit den Tasten der Fernbedienung

Mit der Fernbedienung Ihres Fernsehgeräts konnen Sie alle Funktionen den von Ihnen ausgewählten Modells steuern. Die Funktionen werden zusammen mit dem Menusystem Ihres Fernsehgeräts beschrieben.

Die Funktionen, die Sie außerhalb des Menusystems bedienen, sind nachfolgend beschrieben.

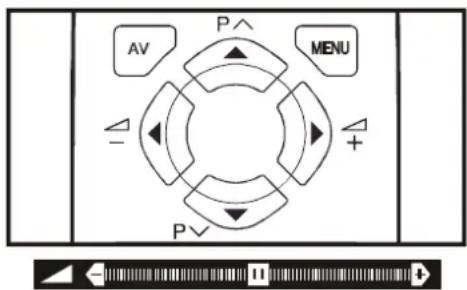

Lautstärkereglung:

Betätigen Sie die Taste um die Lautstärke zu erhöhen. Betätigen Sie die Taste um die Lautstärke zu verringn.

Programmwahl (Voriges oder nachstes Programm):

• Drucken Sie die Taste um die vorige Programmnummer aufzurufen.
• Drucken Sie die Taste "P um die{nachste Programm-number aufzurufen.

Direkte Programmwahl:

Wahlen Sie mit den Zifferntasten auf der Fernbedienung eine Programmnummer zwischen 0 und 9 aus. Nach kurzer Verzögerung schaltet das Fernsehgerät auf das gewählte Programm.

Wenn Sie die erstige Zifferntaste gedrückt haben, wird die zweite Stelle der Programmnummer drei Sekunden lang mit dem Platzhalter '- angezeigt. Um Programme zwischen 10 und 99 aufzurufen, drücken Sie die entsprechenden Zifferntasten nacheinander, bevor der Platzhalter '- für die zweite Stelle wieder ausgebrendet wird. (Beispiel: Um Programm 27 aufzurufen, drücken Sie erst die 2, und während die Programmnummer als '2- angezeigt wird, drucken Sie die 7.)

Menusystem

Ihr Fernsehgerat ist mit einem Menusystem ausgestattet.
Rufen Sie im Hauptmenu eines der fünf Menus (TON, BILD, FUNKTION, INSTALL. und PROGRAMM.) auf.

1-Betätigen Sie die Taste "MENU", um das Hauptmenu aufzurufen. Im Hauptmenu sind die Menūnamen aufgeführnt.
2-Wahlen Sie mit der Taste oder eines der Menus aus, und betätigten Sie anschließend die Tasteoder um das ausgewählte Menu aufzurufen.
- Um das betreffende Menu wieder zu verlassen, betätigten Sie die Taste "STANDARD".
- Um zum vorgen Menü zurückzukehren, betätigen Sie die Taste "MENU".

Das Menu "Ton"

Toneinstellungen ändern:

• Betätigen Sie die Taste Menu. Sie befinden sich im Hauptmenü. Im Hauptmenü wahlen Sie mit der Taste “P oder “P√” die Option Ton aus, und rufen Sie mit der Taste “Ö” oder “D das Menu Ton auf.
  oder
• Rufen Sie durch Betätigten der roten Taste das Menu Ton direkt auf.

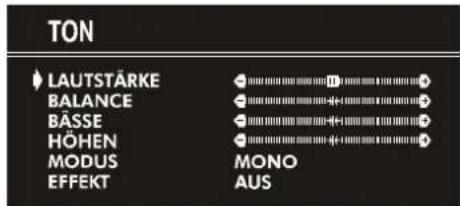

Lautstärke einstellen:

Wenn Sie sich im Menu Ton befinden, ist Lautstärke als erste Option ausgewählt.

• Drücken Sie die Taste, um die Lautstärke zu erhöhen.
• Drücken Sie die Taste , um die Lautstärke zu verringn.

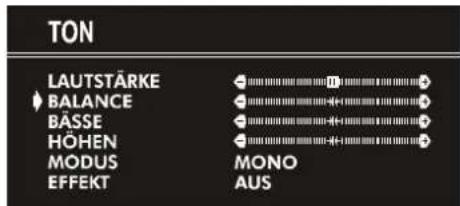

Balance einstellen:

Wahlen Sie mit der Taste "P" oder "P√" die Option Balance.
Um die Balance nach rechts zu verschiben, betätigen Sie die Taste".
Um die Balance nach links zu verschieben, betätigen Sie die Taste.

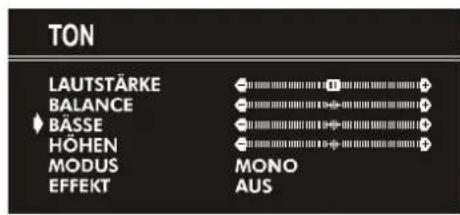

Basse einstellen:

Wahlen Sie mit der Taste Poder "Rie Option Basse.
- Drücken Sie die Taste , um den Basspegel zu erhöhen.
- Drucken Sie die Taste "I, um den Basspegel zu verringn.

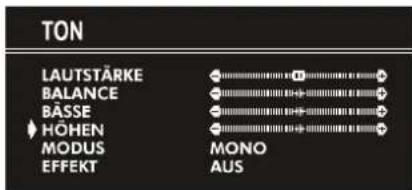

Hohen einstellen:

Wahlen Sie mit der Taste "P" oder "P" die Option Hohen.
- Drucken Sie die Taste um mehr Höhen einzustellen.
- Drucken Sie die Taste , um die Höhen zu verringern.

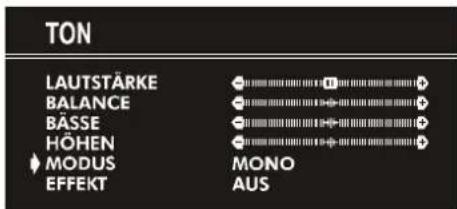

Modus auswahlen:

Wahlen Sie MONO, STEREO oder DUAL I-II, sofern das gewählte Programm den entsprechenden Modus unterszt.

Wahlen Sie mit der Taste "Poder" die Option Modus.
- Drücken Sie die Taste “←” oder “▶”, um den Modus zuändern.
- Wenn der Fernsehsender, den Sie gerade empfangen, zwei sprachig überträgt (z.B. Eurosport), können Sie zwischen Synchronisation und Originalton wahlen.
- Bei schlechtem Stereo-Empfang konnen Sie von Stereo auf Mono umschalten, damit der Ton deutlicher und better zu horen ist.

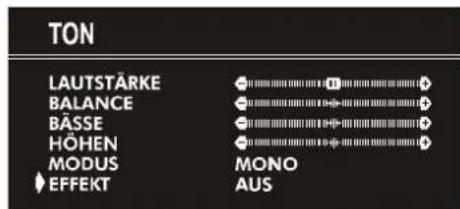

Effekt einstellen:

Mit dieser Funktion aktivieren bzw. deaktivieren Sie den Klangeffekt. Durch Betätigkeiten der Taste « oder « schalten Sie diese Funktion ein bzw. aus. Wenn als aktuelles Klangsysteme mono eingestellt ist und Sie den Effekt auf Ein schalten, wird der Klang wie stereo wiedergegeben. Wenn als aktuelles Klangsysteme stereo eingestellt ist und Sie den Effekt einschalten, gewinnt der Klang an räumlicher Tiefe. Ist der Effekt ausgeschaltet, so bleibt der Originalklang in mono und stereo erhalten.

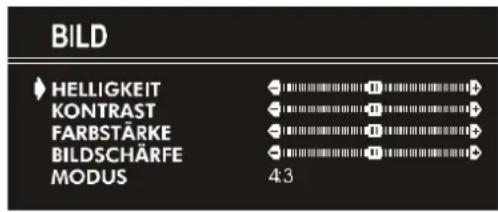

Bildeinstellungen ändern:

• Betätigten Sie die Taste MENU. Sie befinden sich im Hauptmenu. Im Hauptmenu wahren Sie mit der Taste “P oder “P √” die Option BILD aus, und rufen Sie mit der Taste “<” oder “>” das Menu BILD auf.

oder

• Rufen Sie durch Betätigten der GRÜNEN Taste das Menu BILD direkt auf.

Helligkeit einstellen:

• Im Menu BILD ist die HELLIGKEIT als erste Option ausgewählt.
• Drücken Sie die Taste , um die Helligkeit zu erhöhen.
• Drücken Sie die Taste“, um die Helligkeit zu verringn.

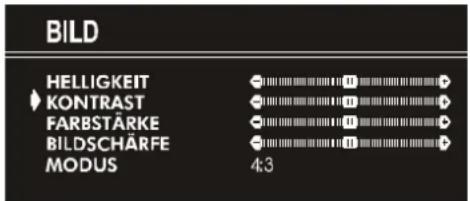

Kontrast einstellen:

Wahlen Sie mit der Taste Poder "Pdie Option KONTRAST.
- Drücken Sie die Taste um den Kontrast zu erhöhen.
- Drucken Sie die Taste "I", um den Kontrast zu verringern.

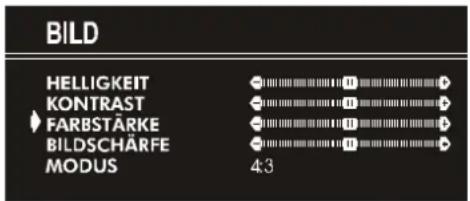

Farbstärke einstellen:

• Wahlen Sie mit der Taste P"oder "Rie Option FARBSTÄRKE aus.
• Drücken Sie die Taste , um die Farbstärke zu erhöhen.
• Drücken Sie die Taste ^ , um die Farbstärke zu verringn.

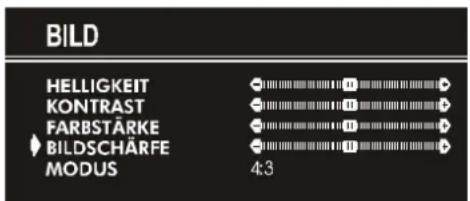

Bildschäfere einstellen:

Wahlen Sie mit der Taste Poder "Rie Option BILDSCHARFE.
- Drücken Sie die Taste , um die Bildschärfe zu erhöhen.
- Drucken Sie die Taste "I", um die Bildschärfe zu verringn.

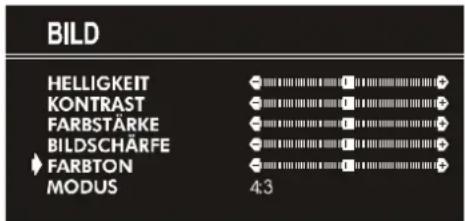

Farbton einstellen (nur AV-Modus):

Wahlen Sie mit der Taste Poder "Bie/Option FARBTON.

• Drucken Sie die Taste", um den Farbston zu intensivieren.
• Drücken Sie die Taste , um den Farbston abzuschwachen.

Die Funktion FARBTON steht nur bei NTSC 3.58/4.43-Wiedergabe im AV-Modus zur Verfügung. Bei anderen Farbnormen wird die Option nicht angezeigt.

Modus einstellen:

Mit dieser Funktion wird das Bildformat an die aktuelle Übertragung angepasst.

• Wenn die Einstellung AUTO ausgewähl ist, wird das Bild-format entsprechend der Übertragung automatisch geändert.
• Wenn Sie die Einstellung 4:3 wahlen, wird das Seitenverhältnis auf 4:3 angepasst.
• Wenn Sie die Einstellung 16:9 wahren, wird das Seitenverhältnis auf 16:9 angepasst.

Jedes Programm verfügt über einen eigenen Bildmodus. Wenn Sie den Bildmodus für ein bestimmtes Programm speichern, bleibt die Einstellung der anderen Programme unverändert.

Das Menu " Funktion"

• Betätigten Sie die Taste MENU. Sie befinden sich im Hauptmenu. Im Hauptmenu wahren Sie mit der Taste "P oder "P" die Option Funktion aus. Rufen Sie anschließend mit der Taste "Oder "Das Menu Funktion auf. oder
• Rufen Sie durch Betätigten der GELBEN Taste das Menu FUNKTION direkt auf.

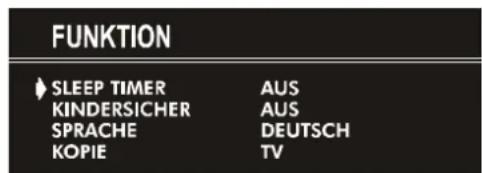

Sleep Timer:

• In dem Menu Funktion ist SLEEP TIMER als erstige Option ausgewählte.
• Mit den Tasten "« und «» können Sie den Sleep Timer auf folgende Einstellungen programmieren: AUS, 0:15:00, 0:30:00, 0:45:00, 1:00:00, 1:15:00, 1:30:00, 1:45:00 und 2:00:00 Stunden. Das Fernsehgerät schaltet nach Ablauf des gewährten Zeitraums in den Bereitschaftsmodus.

Die Anzeige befindet sich rechts oben am Bildschirm. Wenn der Sleep Timer aktiviert ist, wird er gemeinsam mit dem TV-Status angezeigt und nach 3 Sekunden ausgeblendet.

0:15:00

Während die letzte Minute abläuft, wird der Timer rechts oben am Bildschirm angezeigt. Wenn der Timer bei Null angelamt ist, schaltet das Fernsehgerät in den Bereitschaftsmodus.

Kindersicherung:

In dem Menu Funktion wahlen Sie mit der Taste “P” oder “P√” die Option KINDERSICHER auf. Mit den Tasten “←” oder “→” schalten Sie die Kindersicherung EIN oder AUS.

Wenn die Funktion ausgeschaltet ist, kann Ihr Fernsehgerät auf herkömmliche Weise bedient werden. Wenn die Funktion eingeschaltet ist, kann das Gerät nur über die Fernbedienung bedient werden. In thisem Fall sind alle Tasten an der Vorder-seite des Fernsehgeräts außer Betrieb (mit Ausnahme des Netzschalters).

FUNKTION

SLEEP TIMER

KINDERSICHER

SPRACHE

KOPIE

AUS

AUS

DEUTSCH

TV

Sprache:

Auf dem Menüpunkt SPRACHE wahlen Sie mit „oder“, Ihr Menüsprache aus.

FUNKTION

SLEEP TIMER

KINDERSICHER

SPRACHE

KOPIE

AUS

AUS

DEUTSCH

TV

Kopie:

In diesen Menu können Sie die interne oder externe Quelle für das Ausgangssignal am AV-2 (SCART 2)-Anschluss einstellen.

Auf dem Menüpunkt "KOPIE" wahren Sie mit der Taste «» bzw. «» die Option "TV" oder "AV-1" aus.

FUNKTION

SLEEP TIMER

KINDERSICHER

SPRACHE

KOPIE

AUS

AUS

DEUTSCH

TV

Das Menu "Install."

• Betätigten Sie die Taste MENU. Sie befinden sich im Hauptmenu. Im Hauptmenu wahren Sie mit der Taste “P oder P√” die Option INSTALL. Rufen Sie anschließend mit der Taste “<” oder “>” das Menu INSTALL. auf. oder
• Rufen Sie durch Betätigen der BLAUEN Taste das Menu INSTALL. direkt auf.

MENU

TON


FUNKTION

INSTALL.

PROGRAMM.

12/12

13/14

A

A

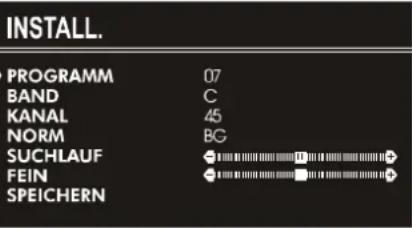

So programmieren Sie einen Sender manuell auf einem Programmplatz:

1. Wenn Sie das Menu INSTALL. aufrufen, ist PROGRAMM. als erstige Option ausgewählt. Wahlen Sie mit der Taste oder den Programplatz aus, auf dem Sie den abge-stimmen Sender speichern möchten. (Sie konnen auch mit den Zifferntasten die Programmnummer eingeben.)

1. Drücken Sie die Taste "P" oder "P", um die Option BAND auszuwahlen. Wahlen Sie mit der Taste "←" oder "→" das Band aus, in dem sie den Senderuchen möchten.
2. Wahlen Sie mit der Taste "P" oder "P" die Option SUCHLAUF aus. Drücken Sie die Taste "I" oder "I", um den Suchlauf zu starten. (Mit der Taste "s)uchen Sie vorwerts. Mit der Taste "s)uchen Sie ruckwarts.)

Sollte der gefundene Sender nicht Ihrw. Wunsch entsprechen, starten Sie durch Betätigten der Taste * oder " den Suchlauf erneut.

Wenn Sie den Suchlauf anhalten möchten, bevor ein Sender befinden wurde, drücken Sie die entgegengesetzte Pfeiltaste. Falls z.B. der Suchlauf in Vorwartsrichtung mit der Taste "gestartet wurde, drücken Sie die Taste " um den Suchlauf anzuhalten.

Wenn Sie die Kanalnummer kennen, können Sie den gewünschten Sender auch direkt anwahlen.

Gehen Sie mit der Taste "Poder" auf die Option

KANAL, um die Kanalnummer auszuwahlen, oder geben Sie die Nummer direkt mit den Zifferntasten ein.

(Führen Sie Schritt 5 durch, um vor Auswahl der Kanalnummer die richtige Norm einzustellen.)

1. Wenn Sie das neue Programm benennen möchten, folgen Sie den Anweisungen unter „Soändern Sie den Programmnamen" auf Seite 36.
2. Sollten Ton oder Bild unnormal sein,ändern Sie die Norm (Modulationssystem) für den neuen Sender.

Wahlen Sie mit der Taste P oder “Pdie Option NORM aus, und betätigten Sie anschließend die Taste « oder «, um die korrekte Norm einzustellen.

Die angegebene Kanalnummer ändert sich, wenn Sie die Norm umstellen.

B/G: C02-C73 / S01-S41 / S75-S79

L :C01-C73/S01-S41/S75-S77

1. Bei schlechtem Empfang sollen den Sie den Sender feinabstommen. Wahlen Sie mit der Taste "Poder" die Option FEIN, und betätigten Sie die Taste "oder", um den Sender genau abzustammen.
2. Wenn Sie alles fertig eingestellt haben, speichern Sie die neuen Einstellungen für den Sender unter der ausgewählten Programmnummer. Wahlen Sie mit der Taste P' oder "P" die Option SPEICHERN aus, und betätigten Sie anschließend die Taste " oder ", um die Einstellungen zu speichern.

Soändern Sie die aktuellen Einstellungen der Programmplätze (z.B. Feinabstimmungändern usw.):

1. Wahlen Sie ohne Menu am Bildschirm die Programmnummer für den Programmplatz aus, den Sie ändern möchten.
2. Rufen Sie das Menu INSTALL. auf.
3. Folgen Sie den Anweisungen unter „So programmieren Sie einen Sender manuell auf einem Programplatz“, auf Seite 35, undändern Sie die Einstellungen der aktuellen Programmnummer.

Wenn Sie das neue Programm benennen möchten, folgen Sie den Anweisungen unter „Soändern Sie der Programmnamen" auf Seite 36.

Hinweis:

Wahlen Sie die Programmnummer nicht unter dem Menüpunkt PROGRAMM. im Menu INSTALL. aus. Wenn Sie die Programmnummer Dort auswahlen und die Einstellungen speichern, werden die aktuellen Einstellungen der gewahren Programmnummer stomiert.

Das Menu "Programm." (Programmieren)

In dem Menu PROGRAMM. sind die Name und Nummern der programmierten Sender aufgelistet. In dieser Menu konnen Sie Sender loschen, eingufen, benennen und automatisch Speichern.

Wahlen Sie mit „P" oder „P✓" das Menu PROGRAMM. aus, und rufen Sie es mit „oder", auf. In dem Menu „Programm." werden alle Sender mit den dazugehörigen Pro grammmummern und Name angezeigt. Programmnummer und Name des eingestellen Senders werden blau angezeigt. Alle anderen Programmnummern bleiben weiß. Sie konnen die blaue Markierung mit „P", „P✓", „oder", auf die gewünschte Nummer verschieben. Sie konnen die Pro grammmummern jedoch auch direkt mit den Zifferntasten aufrufen. Wenn Sie sich über die Programmnummern bewegen, um das gewünschte Programm zu erreichen, werden die Sender der jeweils blau markierten Programmnummern eingestellt.

SoändernSiedenProgrammnamen:

• Gehen Sie mit den Pfeiltasten oder mit den Zifferntasten auf das Programm, das umbenannt werden soll. Die entsprechende Programmnummer muss blau markiert sein.
• Drucken Sie die ROTE Taste. Wahlen Sie mit „oder“, die gewünschte Position und mit „Poder“, „einen√ Buchstaben aus.

Drücken Sie nun erneut die ROTE Taste, um den Namen zu speichern, oder die BLAUE Taste, um den Vorgang abzubrechen.

So löschen Sie einen Sender von einem Programplatz:

• Gehen Sie mit den Pfeiltasten oder mit den Zifferntasten auf das Programm, das gelöscht werden soll. Die entsprechen de Programmnummer muss blau markiert sein.
• Drücken Sie die GELBE Taste. Der entsprechende Sender wird gelöscht, und alle nachfolgenden Sender mit higherer Programmnummer rucken einen Programplatz auf.

Drücken Sie nun erneut die GELBE Taste, um den Sender zu loschen, oder die BLAUE Taste, um den Löschvorgang abzubrechen.

So fügen Sie einen Sender auf einem Programplatz ein:

• Gehen Sie mit den Pfeiltasten oder mit den Zifferntasten auf das Programm, das eingefegt werden soll. Die entsprechende Programmnummer muss blau markiert sein.
• Drücken Sie die GRÜNE Taste. Nun bewegen Sie die Markierung mit „P ∧“, „P,✓“ oder „“ auf die Programm-number.

Drücken Sie nun erneut die GRÜNE Taste, um den Sender einzufügen, oder die BLAUE Taste, um den Vorgang abzubrechen.

A.P.S.

Im Menu A.P.S. haben Sie die Möglichkeit, die von ihrem Fernsehgerat empfangenen Sender mit der A.P.S.- Funktion (Automatisches Programmiersystem) automatisch auf den Programmplatzzen zu speichern.

1. Rufen Sie das Menu PROGRAMM. auf, und betätigten Sie die BLAUE Taste, um das Menu A.P.S. aufzurufen.
2. Wahlen Sie mit der Taste "P" oder "P" die Option SPRACHE, und betätigten Sie anschließlich die Taste " oder um eine Menüsprache auszuwahlen.
3. Wahlen Sie mit der Taste "P" oder "P" die Option LAND, und betätigten Sie anschließend die Taste "oder", um das Land einzustellen, in dem Sie sich gerade befinden.
4. Um den Programmiervorgang zu starten, wahlen Sie mit „P ∧“ oder „P ∨“ die Option START, und drücken Sie anschließend die Taste „. Die Meldung „A.P.S. IN BE-TRIEB“ wird nun angezeigt. A.P.S. speichert die empfangenen Sender automatisch unter den Programmnummern Ihres Fernsehgeräts. Nach abgeschlossenem A.P.S.-Vorgang wird wieder das Menu PROGRAMM. angezeigt.

Um A.P.S. abzubrechen, drucken Sie die Taste

Weitere Funktionen

Ton ausschalten

Um am Fernsehgerät den Ton auszuschalten, drücken Sie die Taste Das Gerät ist nun ohne Ton. Wenn Sie den Ton wiederherstellen möchten, betätigten Sie die Taste “” oder “ Wenn Sie den Ton mit der Taste ” wieder einschalten, bleibt der zuvor eingestellte Lautstärkepegel erhalten.

Bildschirminformationen

Nach dem ersten Betätigen der Taste "Vird der aktuelle Status Programmnummer, Sendername und Tonmodus angezeigt.

Nach dem zweiten Tastendruck wird die aktuelle Uhrzeit angezeigt.

Nach dem dritten Tastendruck wird die Bildschirmanzeige wieder ausgeblendet.

Uhrzeit anzeigen

• Wenn Sie ein Fernsehprogramm mit Teletext-Übertragung ansehen, drücken Sie zweimal die Taste „Die aktuelle Uhrzeit wird mit dem Teletextsignal übertragen und auf dem Bildschirm angezeigt.
• Wenn Sie ein Programm ohne Teletext-Übertragung ansehen, wird an derselben Stelle nur ein Kasten angezeigt.
  Die Uhrzeit wird wieder ausgeblendet, sobald Sie die Taste "Ferneut betätigten.

Die Zeitanzeige wird beim Aufrufen eines anderen Menüs wieder ausgeblendet.

Standardeinstellungen aufrufen

Sie haben die Möglichkeit, die aktuellen Einstellungen im Menu BILD auf die Standardeinstellungen zurückzusetzen (ausgenommen sind die Einstellungen für MODUS).

• Wenn kein Menu angezeigt wird, betätigten Sie die Taste STANDARD.

VCR-Bedienungstasten

Mit diesen Tasten konnen Sie einen JVC-Videorecorder bedienen. Die Tasten, die genauso aussehen, wie die Original-Fernbedienungstasten der jeweiligen Geräte, haben auch dieser Selbe Funktionswise.

Drücken Sie die VCR-Bedienungstaste, um ihren Videorecorder zu bedieren.

Hinweis:

• Wenn Ihr Gerät kein JVC-Fabrikat ist, sind diese Tanten nicht Funktionsfähig.
• Auch wenn Sie ein JVC-Gerät besitzen, ist die Funktion dieser Tasten nicht bei allen Geräten gewährleistet.
• Mit den Tasten / wahren Sie ein Fernsehprogramm aus, das der Videorecorder empfängt.

Teletext

Teletext ist ein Informationssystem, bei dem Texte auf Ihr TV-Bildschirm angezeigt werden. Mit Teletext konnen Sie sich Informationsseiten über die Themen anzeigen halten, die Sie im Inhaltsverzeichnis (Index) finden.

Im Teletext-Modus steht die OCD-Funktion nicht zur Verfugung.

Kontrast-, Helligkeit- und Farbreglung sind im Textmodus nicht verfügbar, Lautstärkereglung ist möglich.

Teletext aktivieren

• Um Teletext zu aktivieren, wahlen Sie einen TV-Sender aus, der Teletext überträgt.
• Betätigen Sie die Taste "®" (TELETEXT). Normalerweise erscheint nun das Inhaltsverzeichnis (Index) am Bildschirm.

Teletextsite aufrufen

• Geben Sie mit den Zifferntasten die Nummer der gewündten Teletextseite ein.
  Die gewählte Seitennummer wird oben links am Bildschirm angezeigt. Der Teletext-Seitenzahlerucht nun so lange, bis die ausgewählte Seite erreicht ist. Die gewünschten Informationen werden am Bildschirm angezeigt.
• Durch Betätigungen der Taste "P ∧" blättern Sie den Teletext jeweils eine Seite weiter.
• Durch Betätigen der Taste "P √" blättern Sie den Teletext jeweils eine Seite darüber.

Indexseite aufrufen

• Um die Seitennummer für den Index aufzurufen (normalerweise Seite 100), drücken Sie die Taste "③

Teletextseite suchen, während das TV-Programm lauft

• Wenn sich das Gerät im Teletext-Modus befindet, schalten Sie mit der Taste "Xn den TV-Modus um. Geben Sie im TV-Modus mit den Zifferntasten eine Seitennummer ein. Sobald Sie die letzte Ziffer der Seitennummer eingegeben haben, wird das blinkende "Symbol anstelle der Seitennummer angezeigt, bis die Seite gefunden ist. Dann wirdstatt des Symbols "Wiederum die Seitennummer angezeigt. Durch Betätigten der Taste "Xonnen Sie sich nun die Seite anziegen halten.

Doppelte Texthöhe einstellen

• Drücken Sie die Taste " um die obere Häfte der Seite in doppelter Schrifthöhe anzuzeigen.
• Drücken Sie die Taste 12 erneut, um die untere Häfte der Seite in doppelter Schrifthöhe anzuzeigen.
• Um die gesamte Seite wieder in normaler Schrifthöhe anzuzeigen, drücken Sie nochmals die Taste .

"Versteckte" Informationen zeigen

• Auf Quiz- oder Spielteiten rufen Sie mit der Taste "die versteckten Antwerten/ Lösungen auf.
• Wenn Sie die Taste ② nochmals drücken, sind die angezeigten Antwerten wieder verborgen.

Automatischen Seitenwechsel anhalten

Die ausgewählte Teletextseite enthalt möglicherweise mehr Informationen als der Bildschirm fassen kann. Die übrigen Informationen werden nach einer Verzögerungszeit angezeigt.

• Betätigen Sie die Taste "m den automatischen Seitenwechsel anzuhalten.
• Betätigen Sie die Taste "nneut, um die{nachste Seite anzuzeigen.

Unterseite aufrufen

Unterseiten sind Abschnittte von längeren Teletextseiten, die nur abschnittsweise am Bildschirm angezeigt werden konnen.

Rufen Sie die gewünschte Teletextseite auf.
- Drucken Sie die Taste
- Geben Sie mit den Zifferntasten vier Ziffern ein (z.B. 0001), um die gewünschte Unterseite aufzurufen.
- Wenn die ausgewählte Unterseite nicht nach kurzer Zeit angezeigt wird, drücken Sie die Taste 'Das TV-Programm erscheint am Bildschirm.
- Wenn die gewählte Teletextseite aufgefunden ist, wird die Seitennummer rechts oben am Bildschirm angezeigt.
- Um die gewählte Teletextseite anzuzeigen, drücken Sie die Taste

Teletext beenden

• Drücken Sie die Taste "Der Bildschirm schaltet in den TV-Modus.

Fastext und Toptext

Der Teletext-Modus wird anhand des Übertragungssignals automatisch eingestellt.

Ihr Gerat unterstützt das Teletextsystem mit 7 gespeicherten Seiten. Wenn Sie eine Seite aufrufen, die sich im Speicher befindet, wird diese Seite ohne Suche sofort angezeigt.

• Durch Betätigen der Taste “Pbättern Sie den Teletext jeweils eine Seite weiter.
• Durch Betätigen der Taste “Pblättern Sie den Teletext jeweils eine Seite zurück.

Für Fastext und Toptext:

Die Themenüberschrift für die Informationen ist möglicherweise farbig dargestellt oder befindet sich in einem farbigen Feld.
- Betätigen Sie die entsprechende rote, grüne, gelbe oder blaue Farbstaste, um die relevante Seite schnell aufzurufen.

Für Toptext:

Bei vorhandener Toptext-Übertragung erschinen farbige Schaltflächen in der Statuszeile.

Wenn keine Toptext-Übertragungstattfindet,ist die Statuszei-le ausgeblendet.

Im Top-Modus werden die Seiten mit der Taste "Poder

"PV" vor-, bzw. zureckgebättert. Wenn keine Toptext-Übertragung bei der Anwendung dieser Befehle verfügbar ist, wird der normale Suchlauf wirsam. Beispielsweise erscheint Seite 100 um eins großer als Seite 199. Connect the External Equipments.

Andere Geräte anschließen

Bevor Sie andere Geräte anschließen

• Schalten Sie alle Geräte einschließlich Fernsehgerät aus.
• Lesen Sie die Bedienungsanleitungen der jeweiligen Geräte.

AV-Modus auswahlen

Mit der Taste "AV" auf der Fernbedienung konnen Sie einen der vier AV-Modi (AV-1, AV-2, AV-2 S und F-AV) auswahlen.
- Um zum TV-Modus zurückzukehren, drücken Sie wiederholt auf „AV“ oder auf „P ∧“ bzw. „P ∨“.

AV-1 (SCART 1)-Anschluss: 21-poliger Scart-Anschluss

Video-Eingang, Audio L/R-Eingänge und RGB-Eingänge
Fernsehausgabe (Video- und Audio-L/R)

AV-2 (SCART 2)-Anschluss: 21-poliger Scart-Anschluss

Video-Eingang, S-VIDEO (Y/C)-Eingang und Audio L/R-Eingang
Video- und Audio-L/R-Ausgänge.

F-AV- (AV GERÄTE)-Anschluss: 3 RCA-Anschlüsse

Video-Eingang und Audio-L/R-Eingänge

AntenneAV-1AV-2

AV GERÄTE
F-AV

AV-2S

Scart-Anschluss

Ihr Fernsehgerat ist mit zwei Scart-Anschlüssen ausgestattet. Wenn Sie externe Geräte anschreiben möchten (z.B. Video, Decoder usw.), die über Scart-Anschlüsse verfügen, verwenden Sie die Anschlüsse AV-1 (SCART 1) oder AV-2 (SCART 2).

Wenn an den Scart-Anschlüssen ein externes Gerät ange-schlossen ist, schaltet das TV-Gerät automatisch in den AV-Modus.

RGB-Modus

Geräte, die RGB-Signale aussenden, schließen Sie an den AV-1-(SCART 1)-Anschluss an.

AV-2 S-Modus

Wenn das an Ihr dem Fernseher angeschlossene Gerät S-Video (Y/C)-Signale über einen Scart-Anschluss aussendet, erhalten Sie bessere Bildqualität, wenn Sie den AV-2 S-Modus einstehen und das entsprechende Gerät an den AV-2 S (SCART 2) -Anschluss des Fernsehgerats anschließen. Lesen Sie in der Bedienungsanleitung nach, ob das Gerät über die entsprechende Funktion verfügbar.

RCA-Anschlüsse

Wenn das Gerät (z.B. ein Camcorder) über RCA-Ausgangerverfugt, schließen Sie es über Video- und Audiokabel an den F-AV (AV GERÄTE)-Anschluss des Fernsehgeräts an.

• Wenn das Gerät eine Mono-Audiobuchse besitzt, schreiben Sie es an die Audio-L-Buchse an.

Antennenbuchse (ANT)

Wenn das anzuschliebende Gerät weder Scart- noch RCA-Anschlüsse besitzt, schließen Sie es mit einem Antennenkabel an die Antennenbuchse des Fernsehgeräts an. Naheres dazu erfahren Sie in den Bedienungsanleitungen der jeweiligen Geräte.

• Informationen über das Speichern des Geräte-Testsignals finden Sie im Abschnitt „Das Menu Install." auf Seite 35. Speichern Sie das Signal unter Programmnummer 0. Si können dann die Bilder aus dieser Gerät ansehen, wenn Sie die Programmnummer aufrufen, unter der das Testsignal gespeichert ist.

TV und Videorecorder (VCR)

• Schließen Sie den Videorecorder mit einem Antennenkabel an die Antennenbuchse (ANT) des Fernsehgerats an.
• Schließen Sie den Videorecorder mit einem Scart-Kabel an den AV-1- oder AV-2-Anschluss an, oder schließen Sieihn mit den Audio- und Videokabeln an den F-AV (AV GERÄ-TE)-Anschluss an.

NTSC-Wiedergabe

Schlieben Sie den NTSC-Video recorder an den Scart-/RCA-Anschluss auf der Vorderseite des Fernsehgeräts an.

Drücken Sie anschließend die Taste AV, um den richtigen Modus einzustellen.

NTSC 3.58/4.43-Systeme werden im AV-Modus automatisch erkannt.

Kopireinrichtung

Die Video- und Audio-Signale aus dem Fernsehgerät oder von den Eingängen TV oder AV-1 (SCART 1) setzen sich auf einen Videorecorder überspielen, der am AV-2 (SCART 2)-Anschluss angeschlossen ist.
- Zum Einstellen der Ausgabequelle lesen Sieitte den Abschnitt "KOPIE" auf Seite 35.

Kopfhörer anschließen

Zum Anschlieben des Kopfhörers verwenden Sie den Stereo-Kopfhöreranschluss an Ihr Fremsehgerät.

Tipps

Bildschirmpflege

Reinigen Sie den Bildschirm mit einem angefeuchteten, weichen Tuch. Verwenden Sie keine Scheuermittel, damit die Bildschirm Beschichtung nicht beschädigt wird.

Schlechtes Bild

Haben Sie das korrekte TV-System eingestellt? Behindet sich Ihr Fernsehgerat oder ihre Antennenanlage zu nah an Lautsprechern, nicht-geerdeten Audiogeräten, Neonlampen usw.?

Berge oder hohe Gebäude in Ihrer Umgebung konnen doppelte Konturen oder Geisterbilder verursachen. Möglicherweise lasst sich die Bildqualität dadurch verbessern, dass Sie die Ausrichtung der Antenne korrigieren.

Die Bildqualität verschlechtert sich u.U., wenn zwei Peripheriegeräte gleichzeitig an das Fernsehgerät angeschlossen sind. In thisem Fall schalten Sie eines dieser Geräte aus.

Kein Bild

Ist das Antennenkabel korrekt angeschlossen? Sind die Stekker fest in die Antennenanschlüsse eingesteckt? Ist das Antennenkabel beschädigt? Werden für den Antennenanschluss geeignete Stecker verwendet? Falls Sie Zweifel haben, erkun-digen Sie sich bei ihrem Handler.

"Kein Bild" bedeutet, dass Ihr Fernsehgerät kein Übertragungssignal empfangt. Haben Sie auf der Fernbedienung die richtigen Tasten betätig? Versuchen Sie es erneut.

Klang

Der Ton kommt nur aus einem der Laufsprecher. Ist die Balance extrem in eine Richtung geregelt? Siehe "Das Menu Ton".

Fernbedienung

Ihr Fernsehgerät spricht nicht mehr auf die Fernbedienung an. Betätigten Sie erneut die Taste STANDARD auf der Fernbedienung. Möglicherweise sind die Batterien der Fernbedienung leer. Sie können auch die Tasten an der Vorderseite des Fernsehgerats benutzen.
Haben Sie das falsche Menu aufgerufen? Drücken Sie die Taste STANDARD, um in den TV-Modus zurückzukehren, oder drücken Sie die Taste MENU, um in das vorgeige Menu zugrückzukehren.

Probleme bleiben bestehen

Schalten Sie Ihr Fernsehgerät aus und anschließend wieder ein. Wenn das Problem dadurch nicht behoben wird, rufen Sie den Kundendienst an. Reparieren Sie das Gerät auf kein den Fall selbst.

Technische Daten

TV-ÜBERTRAGUNGSNORM PAL SECAM B/G L

EMPFANGSKANÄLE VHF (BAND I/III)

UHF (BAND U)

HYPERBAND

KABEL-TV (B/G: S01-S41 / S75-S79; L: S01-S41 / S75-S77)

PROGRAMMSPEICHERPLÄTZE 100

PROGRAMMANZEIGE . On Screen Display (Bildschirmanzeige)

RF-ANTENNNENANSCHLUSS 75 Ohm, asymmetrisch

BETRIEBSSPANNUNG 220-240 V AC, 50 Hz.

TON-MULTIPLEX-SYSTEME Nicam + Deutsch Stereo

BILDROHRE 21"

AUDIO-AUSGANGSLEISTUNG

(W_RMS) (%10 THD) 2x6,5

LEISTUNGSAUFNAHME (W) (max.) 85

ABMESSAGEGEN (mm) AV-21KT1BPF

AV-21KT1SPF

Tiefe 480

Breite 610

Höhe 450

Gewicht (Kg.) 21

INDICE

MOGELIJKE ELEKTRISCHE SCHOKKEN

Lage tonen instellen:

Hoge tonen instellen:

Probleem nicht opgelost
