Desk Rocker - Haut-parleur ION - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceintes USB de monitoring pour bureau
Marque	ION
Modèle	Desk Rocker
Dimensions (L x H x P)	15,3 x 12,7 x 19 cm
Poids total	3,4 kg
Alimentation	Secteur, 100-120 V ou 220-240 V (sélecteur)
Puissance de sortie	10 W RMS par canal
Réponse en fréquence	80 Hz – 20 kHz
Rapport signal/bruit	88 dB
Haut-parleur des graves	3 pouces, cône en polypropylène, contour en caoutchouc
Haut-parleur des aigus	Dôme en soie de 1 pouce
Entrées audio	RCA, stéréo 1/8 po, USB 1.1
Sortie casque	1/8 po
Connectivité USB	Plug-and-Play, aucun pilote requis
Fonctionnalité	Monitoring à zéro latence
Boost de basses	Sélectionnable, amplification de 4,8 dB à 100 Hz
Entretien	Nettoyer avec un chiffon sec et non pelucheux
Sécurité	Ne pas exposer à l'humidité, débrancher avant nettoyage
Pièces détachées	Contacter le service client ION
Accessoires inclus	Câble d'alimentation, câble USB, câble 1/8 po, CD logiciels, guide rapide

FOIRE AUX QUESTIONS - Desk Rocker ION

Comment connecter les enceintes Desk Rocker à mon ordinateur ?

Branchez le câble USB fourni à un port USB de votre ordinateur et allumez l'enceinte. Les pilotes s'installeront automatiquement (Plug-and-Play). Aucun logiciel supplémentaire n'est requis.

Pourquoi n'y a-t-il aucun son provenant des enceintes ?

Vérifiez que les enceintes sont branchées à une source d'alimentation active et allumées (DEL bleue). Assurez-vous que le volume est suffisant, que le casque n'est pas branché et que le câble USB est correctement connecté à l'ordinateur. Évitez l'utilisation de répéteurs USB.

Comment régler le volume sur les enceintes Desk Rocker ?

Tournez le bouton VOL/POWER sur le panneau avant dans le sens horaire pour augmenter le volume, dans le sens antihoraire pour diminuer. Un clic indique la mise sous/hors tension.

Puis-je utiliser un casque avec les enceintes ?

Oui, branchez un casque 1/8 po dans la prise HEADPHONES à l'avant. Lorsque le casque est branché, le son des enceintes est coupé jusqu'à ce que vous le débranchiez.

Comment enregistrer à partir de sources externes (lecteur CD, platine) ?

Branchez vos appareils aux entrées RCA ou stéréo 1/8 po à l'arrière. Les entrées sont sommées et acheminées vers l'ordinateur via USB. Dans votre logiciel DAW, sélectionnez USB Audio CODEC comme périphérique d'enregistrement et fermez le monitoring pour éviter la rétroaction.

Que faire en cas de distorsion lors de l'enregistrement ?

Réduisez les niveaux de gain des sources externes, car les entrées sont sommées. Assurez-vous que le monitoring logiciel est désactivé pour éviter les boucles de rétroaction.

Comment réduire la latence lors de l'utilisation d'instruments logiciels ?

Réduisez la taille de la mémoire tampon dans les préférences de votre logiciel. Si cela ne suffit pas, téléchargez et installez le pilote ASIO4ALL (gratuit) pour de meilleures performances.

Les enceintes ne sont pas reconnues par mon logiciel DAW. Que faire ?

Assurez-vous que les enceintes sont connectées et allumées avant de lancer votre logiciel. Dans les préférences audio, sélectionnez USB Audio CODEC comme périphérique d'entrée et de sortie.

Comment activer le boost de basses ?

Utilisez le sélecteur BASS BOOST à l'arrière de l'enceinte droite. Positionnez-le sur ON pour activer l'amplification des basses fréquences (4,8 dB à 100 Hz).

Puis-je utiliser un répéteur USB avec les enceintes ?

Il est fortement déconseillé d'utiliser un répéteur USB. Branchez les enceintes directement à un port USB de l'ordinateur pour éviter les problèmes de fonctionnement.

MODE D'EMPLOI Desk Rocker ION

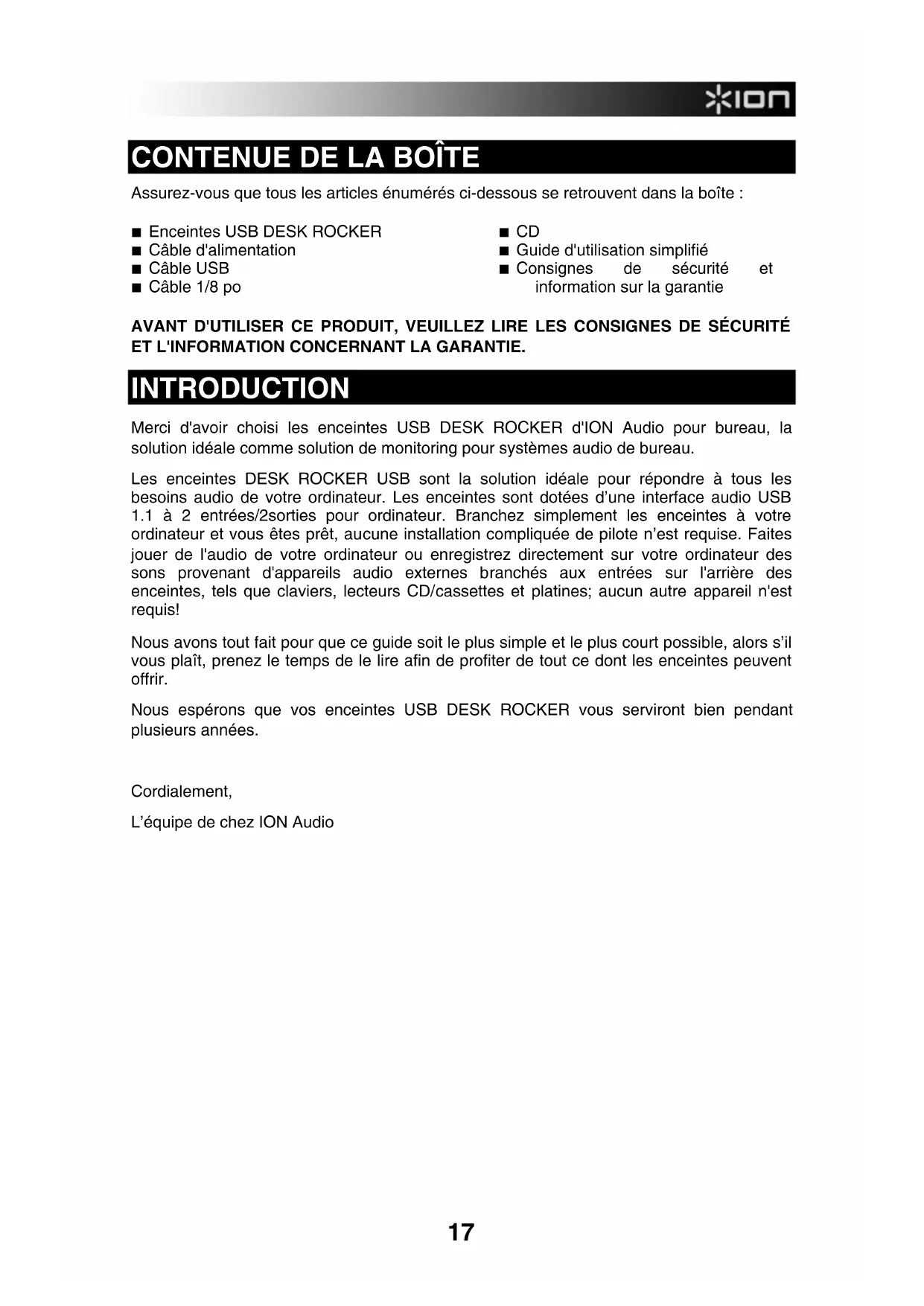

Assurez-vous que tous les articles énumérés ci-dessous se retrouvent dans la boîte :

■ Enceintes USB DESK ROCKER
■ Câble d'alimentation
■ Câble USB
■ Câble 1/8 po

CD
■ Guide d'utilisation simplifié
■ Consignes de sécurité et information sur la garantie

AVANT D'UTILISER CE PRODUIT, VEUILLEZ LIRE LES CONSIGNES DE SÉCURITÉ ET L'INFORMATION CONCERNANT LA GARANTIE.

INTRODUCTION

Merci d'avoir choisi les enceintes USB DESK ROCKER d'ION Audio pour bureau, la solution idéale comme solution de monitoring pour systèmes audio de bureau.

Les enceintes DESK ROCKER USB sont la solution idéale pour répondre à tous les besoins audio de votre ordinateur. Les enceintes sont dotées d'une interface audio USB 1.1 à 2 entrées/2sorties pour ordinateur. Branchez simplement les enceintes à votre ordinateur et vous êtes prêt, aucune installation compliquée de pilote n'est requise. Faites jouer de l'audio de votre ordinateur ou enregistrez directement sur votre ordinateur des sons provenant d'appareils audio externes branchés aux entrées sur l'arrière des enceintes, tels que claviers, lecteurs CD/cassettes et platines; aucun autre appareil n'est requis!

Nous avons tout fait pour que ce guide soit le plus simple et le plus court possible, alors s'il vous plaît, prenez le temps de le lire afin de profiter de tout ce dont les enceintes peuvent offrir.

Nous espérons que vos enceintes USB DESK ROCKER vous serviront bien pendant plusieurs années.

Cordialement,

L'équipe de chez ION Audio

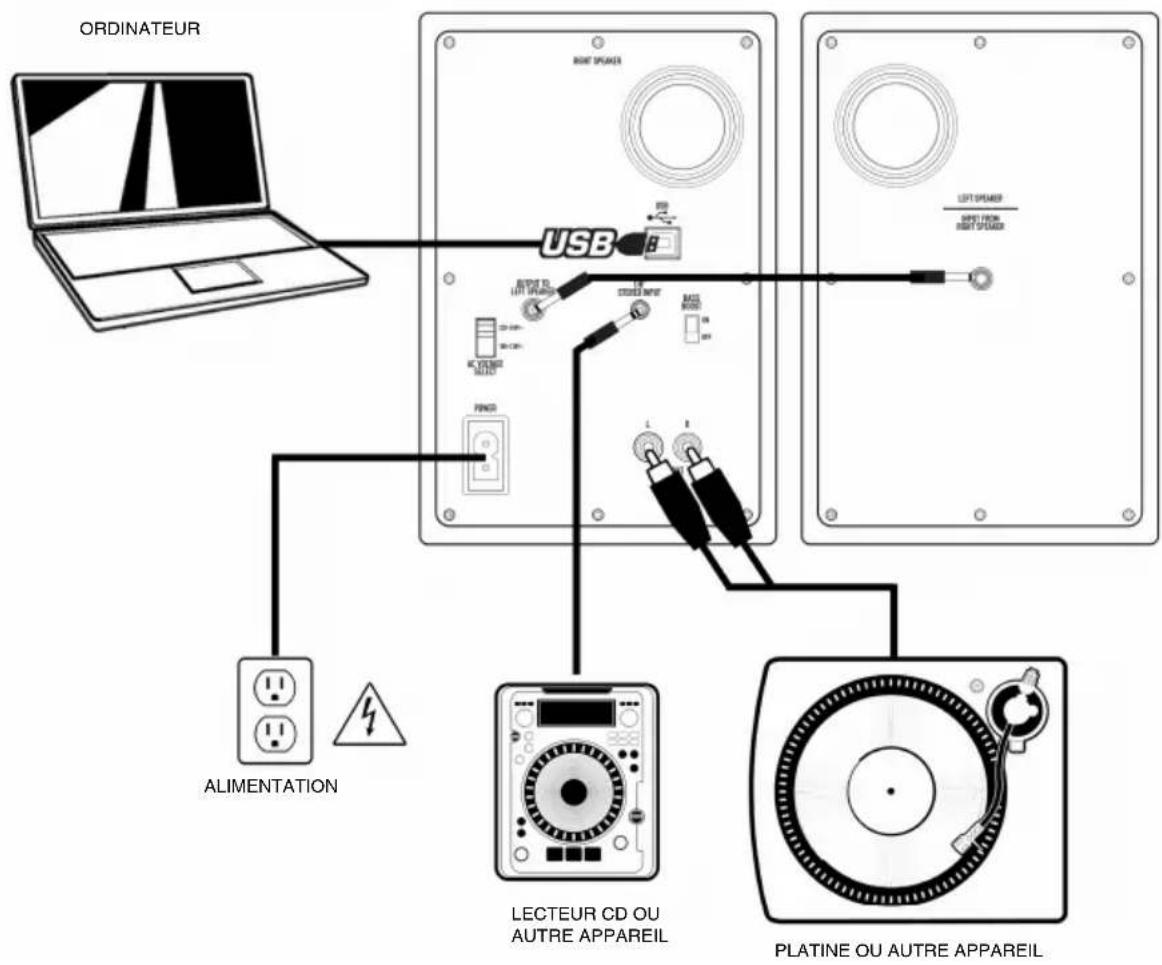

SCHÉMA D'INSTALLATION

Veuillez consulter le schéma ci-dessous pour installer les enceintes USB DESK ROCKER.

ORDINATEUR RIGHT SPINER USB ALIMENTATION LECTEUR CD OU AUTRE APPAREIL PLATINE OU AUTRE APPAREIL

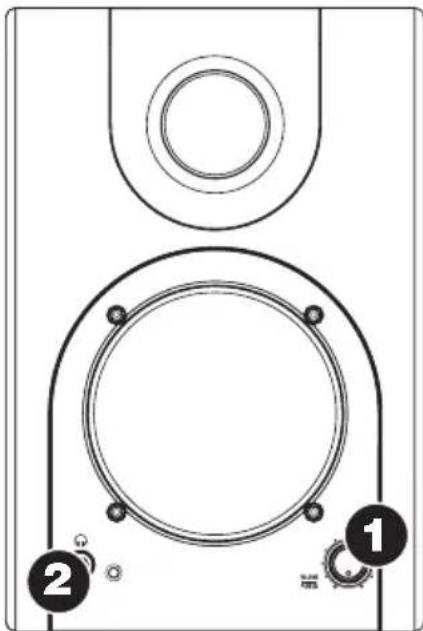

CARACTÉRISTIQUES DU PANNEAU AVANT

1. VOL/POWER – Ce bouton permet de mettre les enceintes sous tension et d'ajuster leur volume. Pour mettre sous tension, tournez simplement le bouton dans le sens horaire; un clic se fait entendre lorsque les enceintes sont allumées. Une DEL bleue sur le côté gauche de l'enceinte s'allume. Pour mettre hors tension, tournez simplement le bouton dans le sens antihoraire, la DEL bleue s'éteint afin que vous puissiez constater que l'enceinte est éteinte.

2. HEADPHONES – Un casque d'écoute 1/8 po peut être branché à cette sortie pour le monitoring. Veuillez noter que lorsque le casque d'écoute est branché, aucun son ne sort des enceintes jusqu'à ce que vous débranchiez le casque d'écoute.

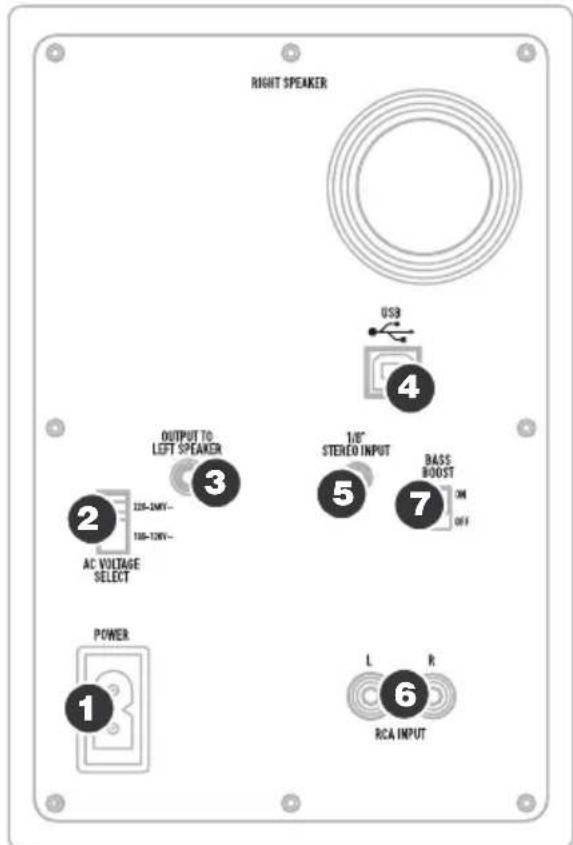

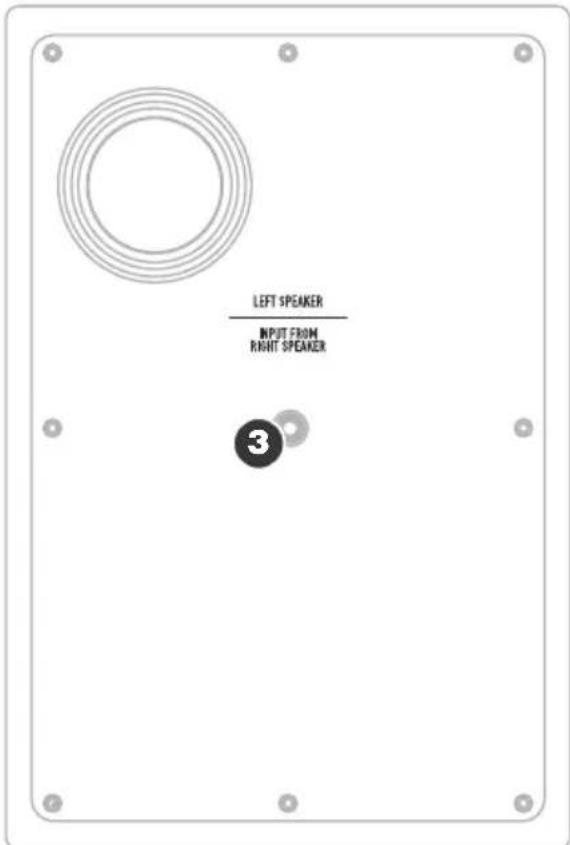

CARACTÉRISTIQUES DU PANNEAU ARRIÈRE

RIGHT SPEAKER USB 4 OUTPUT TO LEFT SPEAKER 3 1/8" STEREO INPUT 5 BASS BOOST ON OFF 2 AC VOLTAGE SELECT POWER 1 L R RCA INPUT 6

LEFT SPEAKER INPUT FROM RIGHT SPEAKER 3

1. POWER – Utilisez le câble d'alimentation fourmi pour brancher cette entrée de l'enceinte à une source d'alimentation. Assurez-vous que le sélecteur de tension c.a. (voir item n° 2 ci-dessus) est réglé à la tension appropriée pour votre pays.

2. AC VOLTAGE SELECTOR – Ce sélecteur à deux positions permet de régler la tension alternative pour l'enceinte. Pour les États-Unis, réglez à 100-120 V; pour le Royaume-Uni et la plupart des pays européens, réglez à 220-240 V.

3. OUTPUT TO LEFT SPEAKER – Cette entrée est pour le raccordement de l'enceinte gauche. Utilisez le câble 1/8 po fourni pour brancher l'enceinte gauche à l'enceinte droite.

4. USB (1.1) – Utilisez le câble USB fourni pour brancher les enceintes à votre ordinateur. Veuillez noter que les enceintes USB DESK ROCKER sont prêtes à l'utilisation (PnP), alors aucun pilote spécial ou logiciel n'est requis; elles devraient être prêtes aussitôt qu'elles sont branchées à votre ordinateur.

5. ENTRÉE STÉRÉO DE 1/8 PO : Utilisez un câble de 1/8 po stéréo (non inclus) afin de raccorder un appareil audio externe à cette entrée.

6. ENTRÉES RCA – Utilisez un câble RCA (non inclus) afin de raccorder des appareils audio externes à ces entrées.

7. BASS BOOST – Ce sélecteur à deux positions vous permet d'augmenter les basses fréquences des enceintes.

Si vous avez des problèmes lorsque vous branchez les enceintes via un répéteur USB, nous vous recommandons plutôt de brancher les enceintes directement à l'ordinateur.

Les options d'entrée sont mélangées telle une paire d'entrées stéréo lors de l'enregistrement des sources externes à votre ordinateur.

EMPLACEMENT DES ENCEINTES

L'emplacement des enceintes a une grande influence sur leur performance dans votre studio.

Même si les enceintes de proximité procurent une grande latitude quant au positionnement, vous devriez tout faire pour qu'elles forment un triangle équilatéral par rapport à votre tête. En d'autres termes, assurez-vous la distance qui sépare les deux enceintes est égale à la distance qui les sépare de votre tête. Une fois les enceintes placées, tournez-les pour que les amplificateurs soient légèrement dirigés vers l'ingénieur du son.

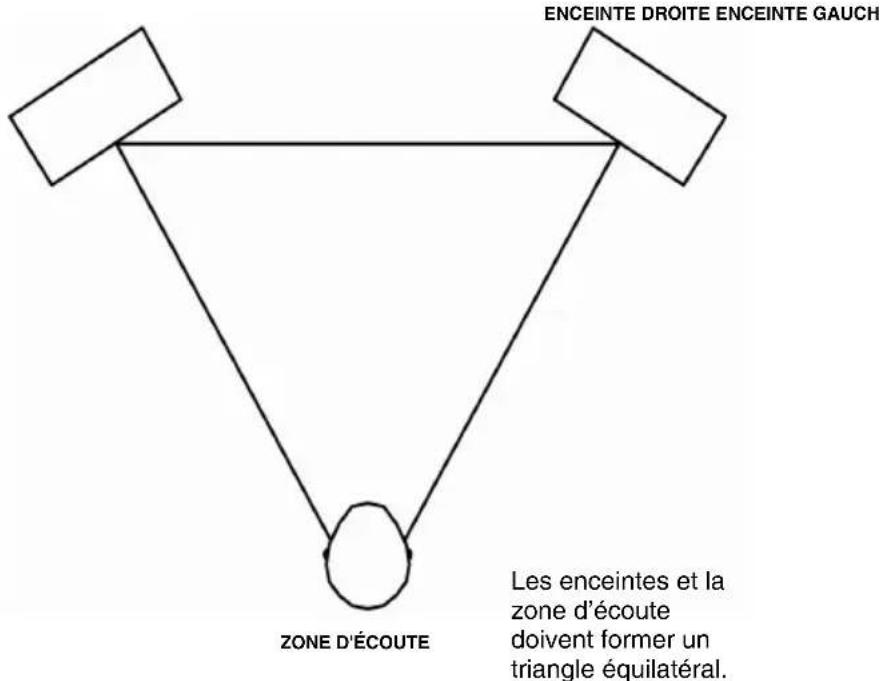

Examiner le schéma de droite. Prenez note que la distance qui sépare la tête de l'ingénieur de l'enceinte droite est égale à celle qui le sépare de l'enceinte gauche. Remarquez aussi que les enceintes sont légèrement tournées pour que les amplificateurs soient face à l'ingénieur du son.

Ceci est un schéma d'installation idéal, il se peut que cela ne soit pas pratique (ou possible) pour vous de le reproduire à la lettre, cependant essayez de le suivre le plus possible.

ENCEINTE DROITE ENCEINTE GAUCH ZONE D'ÉCOUTE Les enceintes et la zone d'écoute doivent former un triangle équilatéral.

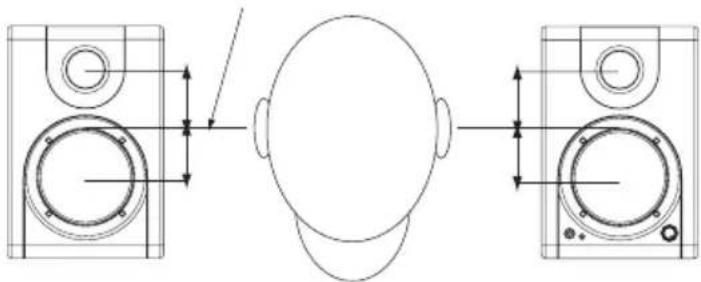

HAUTEUR DES ENCEINTES :

La hauteur idéale pour les enceintes DESK ROCKER est celle où l'enceinte est parallèle au plancher et où le milieu entre le haut-parleur des graves et celui des aigus est au niveau des oreilles de l'ingénieur.

Le diagramme ci-dessous indique la hauteur idéale pour les enceintes par rapport à l'ingénieur. Prenez note que les oreilles de l'ingénieur sont directement entre le haut-parleur des graves et celui des aigus.

POINT MÉDIAN ENTRE LE HAUT-PARLEUR DES GRAVES ETC ELI DES AGUS

Si c'est possible, utilisez des supports pour enceintes et déplacez les enceintes de votre bureau (ou le bandeau de bargraphe, si vous utilisez une console de mixage). Ceci permet une meilleure qualité d'image sonore, comme l'enceinte n'est plus posée sur le bureau il y a moins de risque que le son réfléchisse sur le bureau (ou la console) et modifie l'image qui finit par atteindre vos oreilles.

Sous W/Windows XP/Vista, les enceintes USB DESK ROCKER sont prêtes à l'utilisation (PnP), il n'y a donc pas de pilote à installer. Vous n'avez qu'à mettre les enceintes sous tension, branchez-les au port USB de votre ordinateur et tous les pilotes nécessaires s'installeront automatiquement.

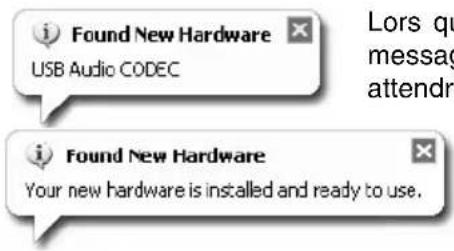

Lors que vous branchez les enceintes pour la première fois, des messages semblables à ceux de gauche s'affichent. Veuillez attendre que le processus d'installation soit terminé.

Une fois le processus d'installation terminé, un message comme celui de gauche s'affiche. Vous pouvez maintenant utiliser les enceintes.

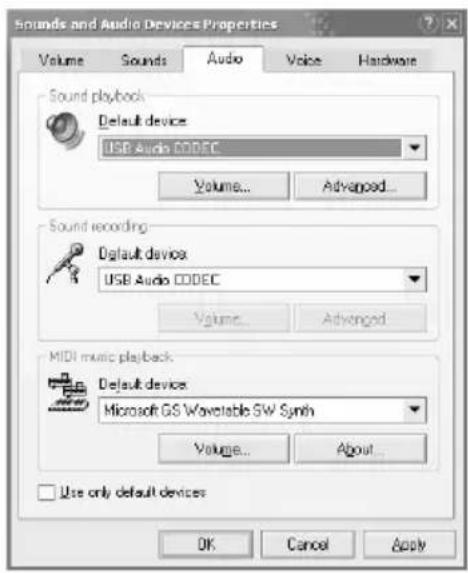

Vous pouvez sélectionner les enceintes USB DESK ROCKER pour qu'elles soient la sortie audio par défaut de votre ordinateur. Vous pouvez configurer les paramètres des préférences audio, allez à Démarrer ▶ Panneau de configuration ▶ Sons et périphériques et cliquez sur l'onglet Audio.

La fenêtre de droite s'affiche.

Afin que les enceintes soient les périphériques de lecture par défaut, sélectionnez USB Audio CODEC sous l'option Lecture audio.

Afin que les enceintes soient les périphériques d'enregistrement par défaut, sélectionnez USB Audio CODEC sous l'option Enregistrement audio.

Conseil : Lorsque vous êtes dans le menu Sons et périphériques, nous vous recommandons de désactiver les sons système afin qu'ils n'interfèrent pas avec votre audio durant une session. Vous pouvez y parvenir en cliquant l'onglet Sons et en sélectionnant Aucun sons à partir du menu défilant Modèle de sons.

LA LATENCE ET LES PILOTES ASIO TIERS

La latence est le délai entre le moment où le signal audio est produit et le moment où vous l'entendez réellement. Plus la latence est élevée, plus le délai est long.

Les enceintes USB DESK ROCKER sont dotées de la fonction de monitoring à zéro latence afin que vous n'ayez pas à vous préoccuper de la latence lors du monitoring des sources d'entrée qui sont branchées à l'arrière des enceintes. Cependant, la latence peut devenir une préoccupation lors de l'utilisation de synthétiseurs logiciels et autres instruments logiciels.

De façon générale, il est recommandé de maintenir le temps de latence au plus bas possible tout en permettant à votre équipement de fonctionner sans problèmes. La latence et la mise en mémoirtampon peuvent être ajustées à partir du menu Préférences de votre logiciel.

Si vous éprouvez encore beaucoup de latence ou de « lag » lorsque vous utilisez des synthétiseurs logiciels et autres instruments logiciels, vous pourriez télécharger un des nombreux pilotes ASIO (Audio Stream Input/Output) gratuits disponibles sur Internet. Les pilotes ASIO ont une meilleure performance et une latence plus faible parce qu'ils créent une communication plus efficace entre les appareils audio et les logiciels. Vous pouvez télécharger et installer le pilote ASIO4ALL pour PC gratuitement en visitant le site www.asio4all.com

Sous Mac OSX, les enceintes USB DESK ROCKER sont prêtes à l'utilisation (PnP), il n'y a donc pas de pilote à installer. Vous n'avez qu'à mettre les enceintes sous tension, branchez-les au port USB de votre ordinateur et elles sont prêtes à utiliser.

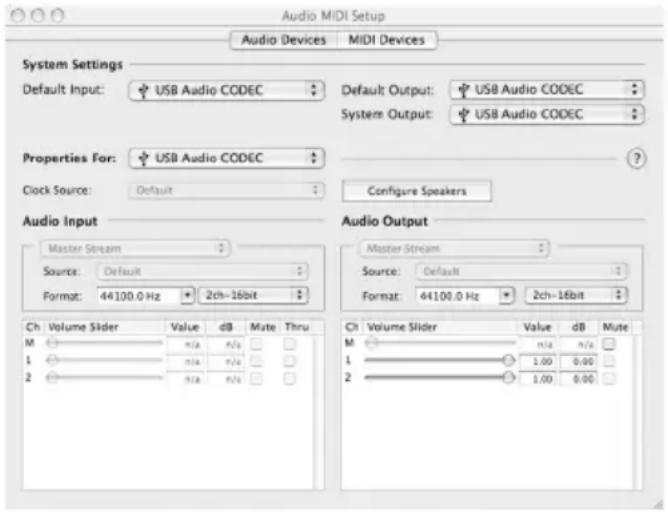

Audio MIDI Setup Audio Devices Mali Devices System Settings Default Input: USB Audio CODEC Default Output: USB Audio CODEC System Output: USB Audio CODEC Properties For: USB Audio CODEC ? Clock Source: Default Configure Speakers Audio Input Master Stream Source: Default Format: 44100.0 Hz 2ch-16bit Audio Output Master Stream Source: Default Format: 44100.0 Hz 2ch-16bit Ch Volume Slider Value dB Mute Thru M n/a n/a □ 1 n/a n/a □ 2 n/a n/a □ Ch Volume Slider Value dB Mute M n/a n/a □ 1 1.00 0.00 2 1.00 0.00

Vous pouvez sélectionner les enceintes USB DESK ROCKER pour qu'elles soient la sortie audio par défaut de votre ordinateur. Vous pouvez configurer les paramètres des préférences audio, allez à Applications ▶ Utilitaires et double-cliquez sur Configuration audio et MIDI.

Sous l'onglet Périphériques audio, sélectionnez USB Audio CODEC comme l'appareil d'entrée et de sortie par défaut.

CONFIGURATION DE VOTRE POSTE DE TRAVAIL AUDIONUMÉRIQUE

Voici quelques conseils sur la configuration de votre poste de travail audionumérique afin qu'il fonctionne avec les enceintes.

LECTURE

Vous devez vous assurer que les enceintes sont configurées comme un appareil de sortie audio actif de votre poste de travail audionumérique, si vous ne les avez pas configurées comme l'appareil de sortie audio par défaut. Vous pouvez modifier ces paramètres dans la fenêtre Préférences de l'application.

ENREGISTREMENT

Comme vous avez sans doute remarqué, il y a plusieurs entrées sur l'arrière de l'enceinte gauche. Ces entrées vous permettent d'enregistrer des sources audio externes directement sur votre ordinateur. Notez que les trois paires d'entrées sont sommées ensemble avant d'entrer dans l'ordinateur en tant que piste. Il est donc important que le volume du signal entrant n'écrête pas lorsque de multiples appareils externes sont utilisés simultanément.

Pour enregistrer à partir de ces entrées, vous devez vous assurer que les enceintes sont configurées comme un appareil de sortie audio actif de votre poste de travail audionumérique. Vous pouvez modifier ces paramètres dans la fenêtre Préférences de l'application.

IMPORTANT : Assurez-vous que le logiciel de monitoring est fermé lorsque vous enregistrez à partir de sources externes. Cela vous permet d'éviter de créer de la rétroaction et de la distorsion. Pour fermer le monitoring du canal d'enregistrement, vous pouvez simplement mettre en sourdine le canal dans votre logiciel.

UTILISATION DU LOGICIEL DE CONVERSION AUDIO INCLUS

À l'achat des enceintes DESK ROCKER USB, nous avons inclus un CD contenant plusieurs applications d'enregistrement audio des plus conviviales. Veuillez consulter les guides d'utilisation des logiciels pour de plus amples informations sur l'installation et l'utilisation des applications incluses.

DÉPANNAGE

Veuillez consulter les scénarios suivants si vous avez des problèmes.

PROBLÈME CAUSE SOLUTION
Les enceintes ne fonctionnent pas.	Les enceintes ne sont pas branchées.	Assurez-vous que les enceintes sont branchées à une source d'alimentation active.
	Les enceintes sont hors tension.	Assurez-vous que les enceintes sont sous tension. La DEL bleue s'allume lorsque les enceintes sont sous tension.
	Les enceintes ne sont pas branchées à votre ordinateur.	Veuillez vous assurer que les enceintes sont connectées à un port USB de l'ordinateur qui fonctionne.
	Problème causé par l'utilisation d'un répéteur.	Nous recommandons fortement de ne pas utiliser des répéteurs USB et de plutôt brancher les enceintes directement à l'ordinateur.
	Le casque d'écoute est branché.	Losque le casque d'écoute est branché, aucun son ne peut sortir des enceintes. Débranchez le casque d'écoute si vous désirez que le son sorte des enceintes.
	Le volume est au minimum.	Vérifiez que le bouton du volume à l'avant de l'enceinte est réglé à des niveaux adéquats.
Il n'y a aucun son provenant de l'enceinte droite.	L'enceinte gauche n'est pas branchée.	Assurez-vous que l'enceinte gauche est branchée à l'enceinte droite à l'aide du câble 1/8 po fourni.
Il y a de la distorsion lors de l'enregistrement des sources externes.	Les niveaux de gain des entrées sont trop élevés.	Diminuez les niveaux de gain des entrées. Ceci est très important lorsque vous utilisez des sources multiples, car les entrées sur le panneau arrière des enceintes sont sommées ensemble avant d'entrer dans l'ordinateur.
	Le logiciel de monitoring n'est pas fermé et créé une boucle de rétroaction.	Assurez-vous que le logiciel de monitoring est fermé lorsque vous enregistrez à partir de sources externes afin d'éviter de créer de la rétroaction et de la distorsion.
Il y a beaucoup de latence ou de « lag ».	Le réglage de la mémoire-tampon de votre logiciel est trop élevé.	Diminuez le réglage de la mémoire-tampon. Vous pouvez faire ces modifications dans les paramètres ou préférences audio de votre logiciel.
	Les pilotes audio natifs sont insuffisants.	Téléchargez le pilote gratuit ASIO4ALL de www.asio4all.com. Vous pourriez peut-être obtenir de meilleurs résultats avec des réglages de basse latence.
Il y a des pertes de signal et des transitoires.	Le réglage de la mémoire-tampon dans le logiciel est trop bas.	Des réglages de la mémoire-tampon peuvent faire en sorte que votre ordinateur travaille plus fort qu'il ne le peut, causant des pertes de signal et des transitoires. Augmenter la taille de la mémoire-tampon dans les réglages du logiciel afin d'éviter que cela se produise.
Le logiciel pour le poste de travail audionumérique ne reconnaît pas les enceintes.	Les enceintes ont été branchées après que le logiciel ait été lancé.	Certaines configurations requièrent que les appareils audio et MIDI soient branchés avant de lancer toute application logicielle avec laquelle vous désirez utiliser les appareils. Essayez de redémarrer l'application avec les enceintes branchées et mises sous tension.

SPÉCIFICATIONS TECHNIQUES

Haut-parleur des graves : 3 po, ultra léger, blindage magnétique, cône en polypropylène et contour en caoutchouc avec une bobine acoustique haute performance. Impédance de 4 ohms

Haut-parleur des aigus : Dôme en soie de 1 po

Réponse en fréquence : 80 Hz – 20 kHz

Amplification des basses fréquences : 4,8 dB à 100 Hz

Alimentation électrique : 10 W rms pour chaque canal

Rapport signal/bruit : 88 dB niveau pondéré

Entrées : RCA, 1/8 po Stéréo, USB 1.1

Impédance nominale : 20 k ohms

CNA/CAN delta sigma 16 bits, fréquence d'échantillonnage de 44,1 kHz ou 48 kHz

Dimensions (L x H x P) : 6 po x 5 po x 7.5 po/15,3 cm x 12,7 cm x 19 cm

Poids net (total) : 7,5

lb/3,4 kg
