NSPLC3 - Haut-parleurs YAMAHA - Notice d'utilisation et mode d'emploi gratuit

Marque	YAMAHA
Modèle	NSPLC3
Type de produit	Système d'enceintes passif
Configuration	5 pièces (2 avant, 1 centrale, 2 surround)
Blindage magnétique	Oui
Impédance	6 Ω
Réponse en fréquence (avant)	85 Hz – 20 kHz
Réponse en fréquence (centrale/surround)	120 Hz – 20 kHz
Puissance nominale (avant)	30 W
Puissance maximale (avant)	100 W
Puissance nominale (centrale/surround)	20 W
Puissance maximale (centrale/surround)	50 W
Sensibilité (avant)	87 dB/2,83 V/m
Sensibilité (centrale/surround)	85 dB/2,83 V/m
Fréquence de recouvrement	7 kHz
Dimensions enceinte avant (L x H x P)	230 x 1090 x 230 mm (avec support)
Dimensions enceinte centrale (L x H x P)	240 x 85 x 109 mm
Poids enceinte avant	5.6 kg
Poids enceinte centrale	1.1 kg
Entretien et nettoyage	Chiffon propre et sec, pas de diluants chimiques
Sécurité	Ne pas poser d'objets sur les enceintes, éviter les chutes
Réparabilité	Contacter un dépanneur YAMAHA agréé
Contenu de la boîte	1 enceinte centrale NS-CLC3, 2 enceintes avant NS-LC3, 2 enceintes surround NS-ELC3, câble de commande, supports, ruban adhésif double face, fixations, garnitures antidérapantes

FOIRE AUX QUESTIONS - NSPLC3 YAMAHA

Comment connecter les enceintes à mon amplificateur ?

Assurez-vous que l’amplificateur est hors tension. Dénudez 10-15 mm des extrémités des câbles d’enceinte et torsadez les brins. Connectez chaque enceinte aux bornes correspondantes de l’amplificateur en respectant la polarité (+ et -). Veillez à ce que les fils dénudés ne se touchent pas pour éviter d’endommager l’amplificateur.

Quelle est l’impédance des enceintes YAMAHA NSPLC3 ?

Toutes les enceintes du système NSPLC3 ont une impédance de 6 ohms. Assurez-vous que votre amplificateur est compatible avec cette impédance.

Puis-je utiliser ce système avec un téléviseur ?

Oui, les enceintes sont blindées magnétiquement, ce qui permet de les placer près d’un téléviseur sans provoquer de distorsion de l’image. Toutefois, si vous constatez une déformation, éloignez légèrement les enceintes.

Comment nettoyer les enceintes ?

Utilisez un chiffon propre et sec pour essuyer la poussière. N’utilisez jamais de diluants chimiques ou de produits abrasifs, car ils endommageraient la finition.

Que faire si le son sature ?

Réduisez immédiatement le volume de l’amplificateur. Vérifiez que la puissance d’entrée ne dépasse pas la puissance maximale indiquée (100 W pour les avant, 50 W pour la centrale et les surround). Une saturation prolongée peut endommager les haut-parleurs.

Les enceintes sont-elles blindées magnétiquement ?

Oui, chaque enceinte est dotée d’un blindage magnétique pour éviter les interférences avec les téléviseurs et autres écrans. Restez prudent lorsque vous les placez très près de l’écran.

Comment installer les enceintes surround (NS-ELC3) ?

Collez les garnitures antidérapantes fournies sous chaque enceinte, puis placez-les sur une surface solide et horizontale. Vous pouvez également utiliser les orifices à vis pour les fixer sur des pieds d’enceinte disponibles dans le commerce.

Puis-je fixer les enceintes au mur ?

Les enceintes avant et centrale ne sont pas conçues pour un montage mural. Les enceintes surround peuvent être installées sur des pieds optionnels via les vis de fixation. Pour toute autre fixation, consultez un professionnel.

Quels câbles utiliser pour la connexion ?

Utilisez des câbles d’enceinte standard (section 1,5 à 2,5 mm² recommandée). Dénudez 10-15 mm de chaque extrémité et torsadez les brins. Assurez-vous que la polarité est respectée.

Comment éviter que l’enceinte centrale tombe ?

Placez l’enceinte sur une surface plane et stable, comme un meuble TV. Utilisez les fixations fournies pour la sécuriser : collez le ruban adhésif double face sous l’enceinte, puis fixez le support fourni. Pour un téléviseur, installez les fixations sous l’enceinte et sur le dessus du téléviseur.

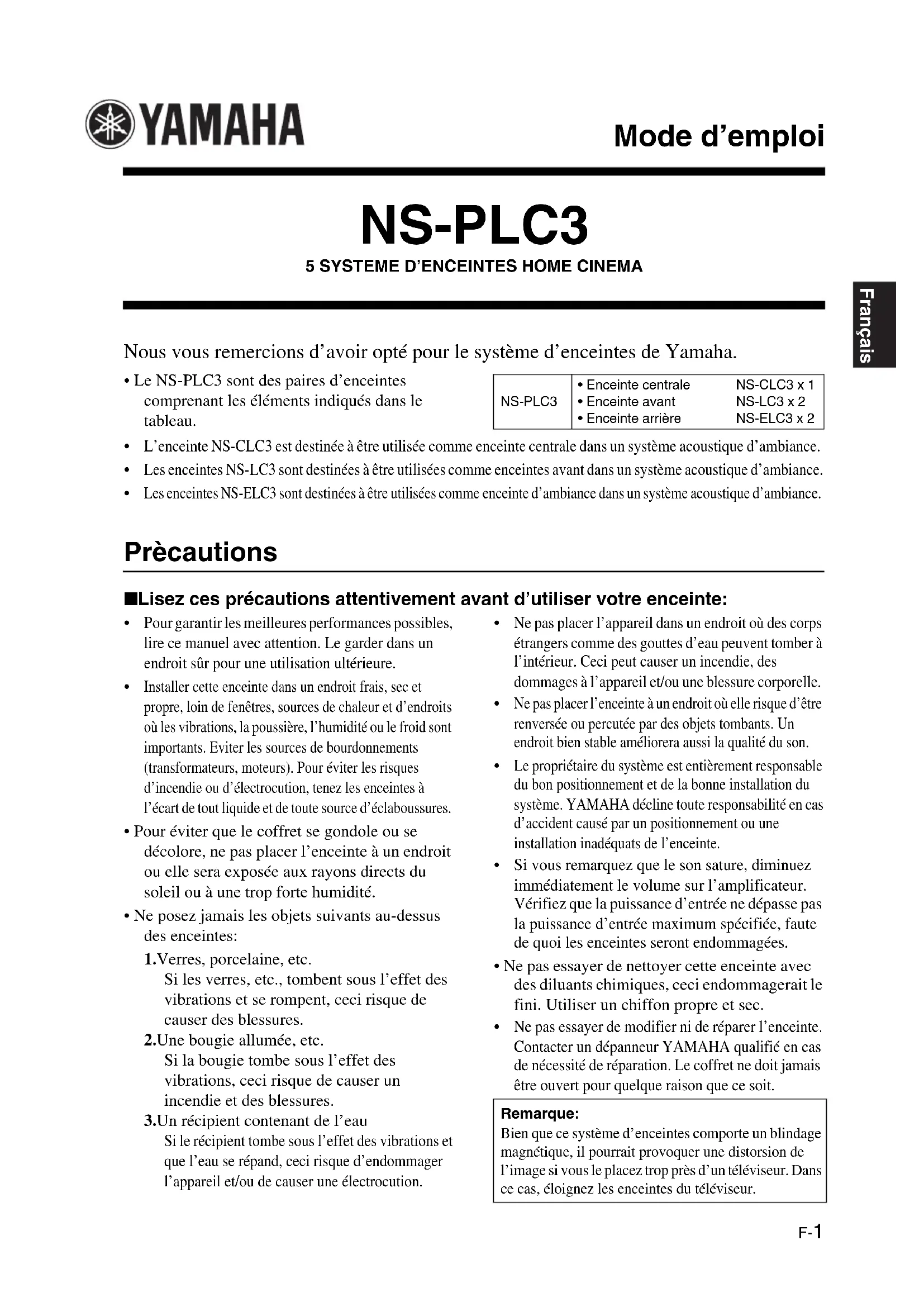

MODE D'EMPLOI NSPLC3 YAMAHA

Nous vous remercions d'avoir opté pour le système d'enceintes de Yamaha.

Les NS-PLC3 sont des paires d'enceintes comprenant les éléments indiqués dans le tableau.

NS-PLC3	• Enceinte centrale	NS-CLC3 x 1
	• Enceinte avant	NS-LC3 x 2
	• Enceinte arrêté	NS-ELC3 x 2

L'enceinte NS-CLC3 est destinée à être utilisée comme enceinte centrale dans un système acoustique d'ambiance. - Les enceintes NS-LC3 sont destinées à être utilisées comme enceintes avant dans un système acoustique d'ambiance. - Les enceintes NS-ELC3 sont destinées à être utilisées comme enceinte d'ambiance dans un système acoustique d'ambiance.

Lisez ces précautions attentivement avant d'utiliser votre enceinte:

• Pour garantir les valeurs de performance possibles, lire ce manuel avec attention. Le garder dans un endroit sûr pour une utilisation ultérieure.
• Installer cette enceinte dans un endroit frais, sec et propre, loin des fenêtres, sources de chaleur et d’endroits où les vibrations, la poussière, l’humidité ou le froid sont importants. Éviter les sources de bourdonnements (transformateurs, moteurs). Pour éviter les risques d’incendie ou d’électrocution, tenez les enceintes à l’écart de tout liquide et de toute source d’éclaboussures. Pour éviter que le coffret se gondole ou se décolore, ne pas placer l’enceinte à un endroit où elle sera exposée aux rayons directs du soleil ou à une trop forte humidité.
• Ne posez jamais les objets suivants au-dessus des enceintes:

1. Verres, porcelaine, etc. Si les verres, etc., tombent sous l'effet des vibrations et se rompent, ceci risque de causer des blessures. 2. Une bougie allumée, etc. Si la bougie tombe sous l'effet des vibrations, ceci risque de causer un incendie et des blessures. 3. Un récipient contenant de l'eau Si le récipient tombe sous l'effet des vibrations et que l'eau se répand, ceci risque d'endommager l'appareil et/ou de causer une électrocution.

• Ne pas placer l'appareil dans un endroit où des corps étrangers comme des gouttes d'eau peuvent tomber à l'intérieur. Ceci peut causer un incendie, des dommages à l'appareil et/ou une blessure corporelle.
• Ne pas placer l'enceinte à un endroit où elle risque d'être renversée ou percutée par des objets tombants. Un endroit bien stable améliorera aussi la qualité du son.
• La propriété du système est entièrement responsable du bon positionnement et de la bonne installation du système. YAMAHA décline toute responsabilité en cas d'accident causé par un positionnement ou une installation inadéquats de l'enceinte.
• Si vous remarquez que le son sature, diminuez immédiatement le volume sur l'amplificateur. Vérifiez que la puissance d'entrée ne dépasse pas la puissance d'entrée maximum spécifique, faute de quoi les enceintes seront endommagées.
• Ne pas essayer de nettoyer cette enceinte avec des diluants chimiques, ceci endommagerait le fini. Utiliser un chiffon propre et sec.
• Ne pas essayer de modifier ni de réparer l'enceinte. Contacter un dépanneur YAMAHA qualifié en cas de nécessité de réparation. Le coffret ne doit jamais être ouvert pour quelque raison que ce soit.

Remarque:

Bien que ce système d'enceintes compte un blindage magnétique, il pourrait provoquer une distorsion de l'image si vous le placez trop près d'un téléviseur. Dans ce cas, éloignez les enceintes du téléviseur.

Lors du positionnement de l'enceinte

• Câble de commande d'ensemble

• Support x 2

Ruban à double face adhésive x 2

Fixation x 2

Garniture antidérapante (Pour enceintes d'ambiance)

(1 jeu: 6 pièces)

L'enceinte a été dessinée de manière à ce que la majeure partie de sa masse soit située dans sa portion supérieure, ce qui la rend potentiellement instable si elle est mal installée. Si une enceinte tombe, elle risque de s'endommager ou de provoquer des blessures corporelles graves (ou même la mort) et/ou de provoquer des dommages à des biens personnels.

Pour une utilisation correcte et sûre de l'enceinte:

• Placer l'enceinte sur une surface plane, solide, droite et basse (par rapport au niveau du sol).
• Ne pas pousser ou appliquer une force excessive sur l'enceinte en cas de déplacement, ou laisser des objets en appui contre le côté de l'enceinte.
• Ne pas s'asseoir ni placer d'objets sur l'enceinte.

Les vibrations et les secousses accompagnant les tremblements de terre ou d'autres phénomènes naturels peuvent faire tomber l'enceinte. Il est recommandé d'utiliser des dispositifs améliorant la stabilité et disponibles dans le commerce (comme par exemple des attaches en métal ou des chaînes, etc.) pour des raisons de sécurité.

Positionnement des enceintes

Placer les enceintes sur une surface stable et libre de toute vibration, par exemple un support solide.

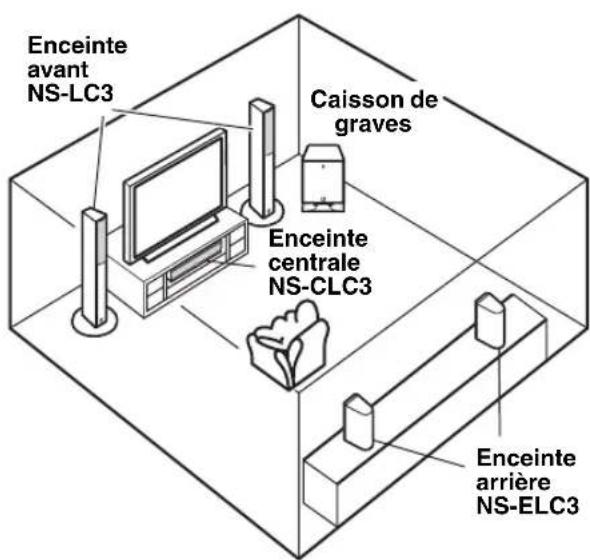

Utilisation des enceintes avant dans un environnement de son surround

Placer les enceintes des deux côtés du téléviseur. L'emplacement de ces enceintes est important pour assurer qu'elles fournissent un solide point d'ancrage à l'image sonore. Elles doivent être placées en face de la position où se trouve l'auditeur, environ à la hauteur des oreilles, et à égale distance du téléviseur.

Le schéma suivant montre la disposition recommandée des enceintes.

Placement de l'enceinte centrale ns-clc3

Placez l'enceinte sur le téléviseur ou à l’intérieur d’un meuble de télévision pour la stabiliser.

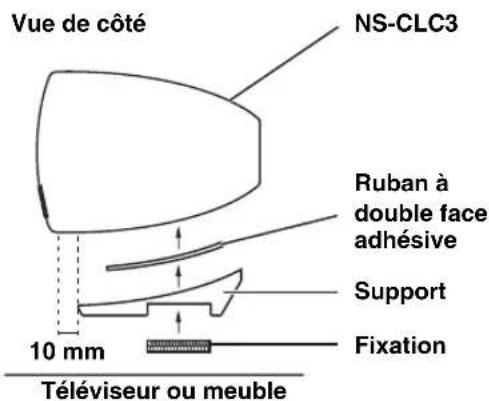

Fixation du support

1. Décidez de l'emplacement de l'enceinte. 2. Collez le ruban à double face adhésif sous l'enceinte. 3. Fixez le support fourni à 10 mm du coin du dessous de l'enceinte.

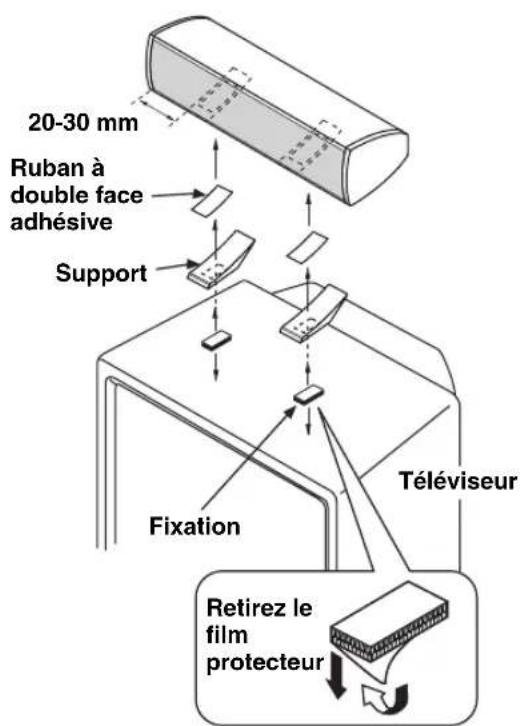

Lorsque l'enceinte est placée sur le téléviseur

Pour éviter que l'enceinte ne tombe, installer les fixations fournies en deux points sur la face inférieure de l'enceinte et sur la face supérieure du téléviseur.

Remarques:

• Ne pas placer l'enceinte sur un téléviseur dont la face supérieure est plus petite que la face inférieure de l'enceinte. L'enceinte risquerait alors de tomber et de vous blesser.
• Ne pas placer l'enceinte sur un téléviseur dont la surface supérieure est inclinée.
• Ne pas toucher la surface adhésive après avoir retiré le collant, car cela réduirait sa capacité d'adhésion.
• Bien nettoyer la surface où sera appliquée la fixation. Noter que la capacité adhésive sera moindre si la surface est sale, huileuse ou humide, et que l'enceinte centrale risque de tomber.

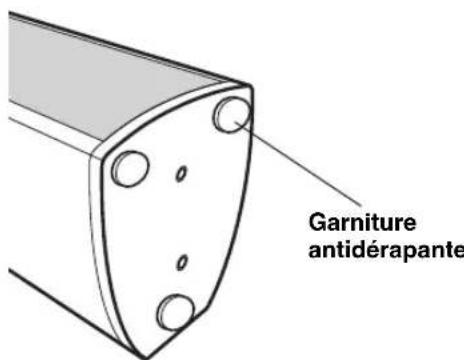

Placement des enceintes d'ambiance ns-elc3

Fixez les garnitures antidérapantes sur le fond de chaque enceinte, puis posez l'enceinte sur une surface solide et horizontale. L'utilisation des garnitures antidérapantes évite que l'enceinte ne glisse quand elle vibre et améliore donc la qualité des sons produits.

Remarque:

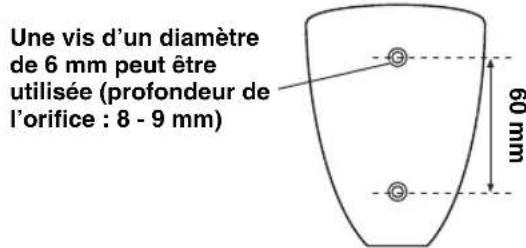

Vous êtes également invité à utiliser les orifices à vis situés sur la face inférieure des enceintes NS-ELC3 pour les installer sur des pieds d'enceinte disponibles sur le marché.

• Avant l'installation, consulter le mode d'emploi du pied d'enceinte.

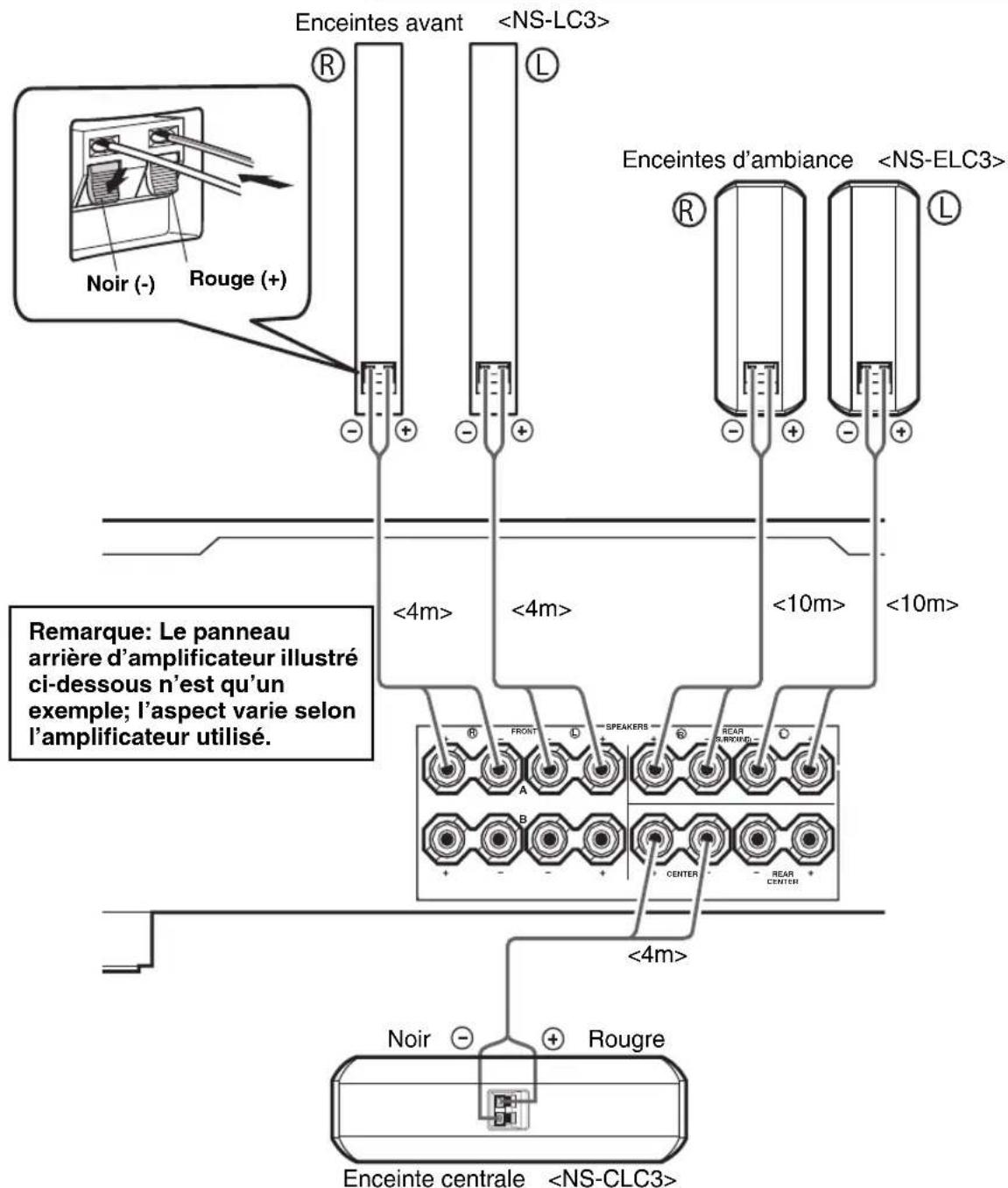

Connexion des enceintes

Mettre tous l'amplificateur ou le récepteur hors tension avant d'effectuer toute connexion.

Préparation des câbles d'enceinte

Retirer précautionneusement 10-15 mm de la gaine d'isolation aux deux extrémités des cables d'enceinte, et torsader les parties dénudées comme suit.

10-15 mm

Bon Mauvais

Remarques:

S'assurer que les fils dénudés n'entrent pas en contact, car il y a risque d'endommager l'enceinte et l'amplificateur. - Raccorder une enceinte aux bornes de gauche sur l'amplificateur, et l'autre enceinte aux bornes de droite, en s'assurant que la polarité (+, -) n'est pas inversée. Le son ne sera pas naturel et le rendu des graves sera insuffisant si vous raccordez une enceinte en inversant la polarité.

Enceinte avant ns-lc3

Type.... Système acoustique à suspension, 2 voies et blindage magnétique

Pilote...... Tweeter à dôme symétrique de 2,2 cm Woofer à cône de 7 cm x 4

Impedance 6Ω

Réponse en fréquence 85 Hz à 20 kHz

Puissance d'entree nominale. 30 W

Puissance d'entrée maximale. 100 W

Sensibilité 87 dB/2,83 V/m

Fréquence de recouvrement 7 kHz

Dimensions (avec le pied d'enceinte)

(L x H x P) 230 x 1090 x 230 mm

Poids. 5,6 kg

Enceinte centrale NS-CLC3

Type.... Système acoustique à suspension, 2 voies et blindage magnétique

Pilote....... Tweeter à dôme symétrique de 2,2 cm Woofer à cône de 7 cm x 2

Impedance 6Ω

Réponse en fréquence 120 Hz à 20 kHz

Puissance d'entrée nominale. 20 W

Puissance d'entrée maximale. 50 W

Sensibilité 85 dB/2,83 V/m

fréquence de recouvrement 7 kHz

Dimensions (avec le pied d'enceinte)

(LxHxP) 240x85x109mm

Poids. 1,1 kg

Enceinte arrière ns-elc3

Type.... Système acoustique à suspension, 2 voies et blindage magnétique

Pilote...... Tweeter à dôme symétrique de 2,2 cm Woofer à cône de 7 cm x 2

Impedance 6Ω

Réponse en fréquence 120 Hz à 20 kHz

Puissance d'entree nominale. 20 W

Puissance d'entrée maximale. 50 W

Sensibilité 85 dB/2,83 V/m

Fréquence de recouvrement 7 kHz

Dimensions (avec le pied d'enceinte)

• Les caractéristiques techniques sont modifiables sans préavis aux fins d'amélioration.
