NSPLC3 - 扬声器 YAMAHA - 免费用户手册

品牌	YAMAHA
型号	NSPLC3
产品类型	无源音箱系统
配置	5件套（2个前置，1个中置，2个环绕）
磁屏蔽	是
阻抗	6 Ω
频率响应（前置）	85 Hz – 20 kHz
频率响应（中置/环绕）	120 Hz – 20 kHz
额定功率（前置）	30 W
最大功率（前置）	100 W
额定功率（中置/环绕）	20 W
最大功率（中置/环绕）	50 W
灵敏度（前置）	87 dB/2.83 V/m
灵敏度（中置/环绕）	85 dB/2.83 V/m
分频点	7 kHz
前置音箱尺寸（长 x 高 x 深）	230 x 1090 x 230 毫米（含支架）
中置音箱尺寸（长 x 高 x 深）	240 x 85 x 109 毫米
前置音箱重量	5.6 公斤
中置音箱重量	1.1 公斤
维护与清洁	使用干净干布，不要使用化学稀释剂
安全	请勿在音箱上放置物品，避免跌落
可维修性	联系YAMAHA授权的维修人员
包装内容	1个中置音箱NS-CLC3，2个前置音箱NS-LC3，2个环绕音箱NS-ELC3，控制电缆，支架，双面胶带，固定件，防滑垫

常见问题 - NSPLC3 YAMAHA

如何将音箱连接到我的放大器？

确保放大器已断电。剥去音箱线末端10-15毫米的绝缘皮并拧紧线芯。将每个音箱连接到放大器相应的端子上，注意极性（+和-）。确保剥开的线芯不相互接触，以免损坏放大器。

YAMAHA NSPLC3音箱的阻抗是多少？

NSPLC3系统的所有音箱阻抗均为6欧姆。请确保您的放大器兼容此阻抗。

我可以将此系统与电视机一起使用吗？

可以，音箱具有磁屏蔽功能，可以靠近电视机放置而不会导致图像失真。但是，如果发现图像变形，请将音箱稍微移开。

如何清洁音箱？

使用干净干布擦拭灰尘。切勿使用化学稀释剂或研磨性产品，因为它们会损坏表面。

如果声音失真怎么办？

立即降低放大器音量。检查输入功率是否超过指示的最大功率（前置100 W，中置和环绕50 W）。长时间失真可能会损坏扬声器。

音箱是否具有磁屏蔽？

是的，每个音箱都配备了磁屏蔽，以避免对电视机和其他屏幕的干扰。当将音箱非常靠近屏幕时仍请小心。

如何安装环绕音箱（NS-ELC3）？

将随附的防滑垫粘贴在每个音箱底部，然后将它们放置在坚固且水平的表面上。您也可以使用螺丝孔将其固定在市售的音箱脚架上。

我可以将音箱固定在墙上吗？

前置和中置音箱不适用于壁挂安装。环绕音箱可以通过固定螺丝安装在可选脚架上。对于其他固定方式，请咨询专业人士。

连接时应使用什么线缆？

使用标准音箱线（建议截面积1.5至2.5 mm²）。每端剥去10-15毫米绝缘皮并拧紧线芯。确保极性正确。

如何防止中置音箱掉落？

将音箱放置在平坦稳定的表面上，例如电视柜。使用随附的固定件将其固定：将双面胶带粘贴在音箱底部，然后安装提供的支架。对于电视机，请在音箱底部和电视机顶部安装固定件。

用户手册 NSPLC3 YAMAHA

• NS-PLC3是由表中所示的成员组成的扬声器套件。

-NS-CLC3 扬声器可作为环绕声系统的中央扬声器。
- NS-LC3 扬声器套件可作为环绕声系统的前方扬声器。
- NS-ELC3 扬声器套件可作为环绕声系统的环绕声扬声器。

注意事项

操作本装置前敬请阅读：

为了得到最好的操作，请仔细阅读本使用说明书。请妥善保存本说明书，以备以后查阅。
- 请在凉爽、干燥、清洁的地方安装本装置。应远离窗口、热源，避免在振动过大、灰尘过多、湿气过重和温度过低的地方使用，以及远离嗡声声源（变压器及马达）。为了避免火灾或触电，请不要将扬声器置于水可能滴落或飞溅的场所。
为了避免外壳翘曲或退色，不要将扬声器置于直射日光之下或过于潮湿的环境。
- 在本机之上，请不要堆放以下物品：

1.玻璃、陶瓷等。

如果玻璃等因振动而倒下和打碎，有可能使人体受到伤害。

1. 燃烧的蜡烛等。

如果蜡烛因振动而倒下，有可能引起火灾和使人体受到伤害。

1. 装有水的容器。

如果容器因振动而倒下或水溢出来，有可能使装置受到损坏，并引起触电。

• 请勿将本装置放置在有奢物例如水滴落下的地方，否则可能导致火灾，破坏装置和/或使人体受到伤害。
• 不要把扬声器放置在有可能被撞翻或被其他落体击中的地方。安定的放置场所是好音质的必需条件。
  ·安全的放置和安装是用户自己应负的责任。YAMAHA对于扬声器的不妥当放置和安装所引起的事故不负任何责任。
• 不论何时，一旦听到声音失真，请立即将放大器的音量调低。请确认输入功率不大于指定的最大功率。
• 不要使用化学溶剂清洗扬声器，以免损坏其表面涂层。请使用清洁的干布匹。
• 不要试图改装或修理扬声器。如果需要服务，请与YAMAHA的服务人员联系。任何时候都不要打开壳体。

注意：

虽然本机采用磁屏蔽设计，但若摆放位置与电视机过于接近，则仍可能影响电视的画面色彩。在此情况下，把本机搬离电视机。

附件 安放时的注意事项

• 扬声器连线

• 支架 X 2

• 双面涂层胶带 x 2

• 片状扣件 × 2

• 防滑垫片（用于环绕声扬声器）

（1套：6件）

本扬声器的结构特点是重量聚集在顶部。所以，如果缺乏必要的平衡措施就很容易翻倒。如果翻倒，则首先会损坏扬声器自身，也可能造成人员的伤害（甚至死亡）和/或其他财产的损害。

■为了安全而妥当地放置扬声器：

• 扬声器安放的地点必须稳固、水平、平整，而且低（相对於地板）。
• 在移动扬声器时不要在其侧面施加压力，也不能将其他物品斜靠扬声器侧面放置。
• 不要坐在扬声器的顶部，也不要在其顶部放置其他物品。

地震以及其他现象或活动造成的震动和摇晃会导致扬声器脱落。为了安全的缘故，建议使用市面出售的某些产品（金属紧固件或链条等）以加强扬声器的稳定性。

扬声器的设置

扬声器必须置于稳定的无震动表面。

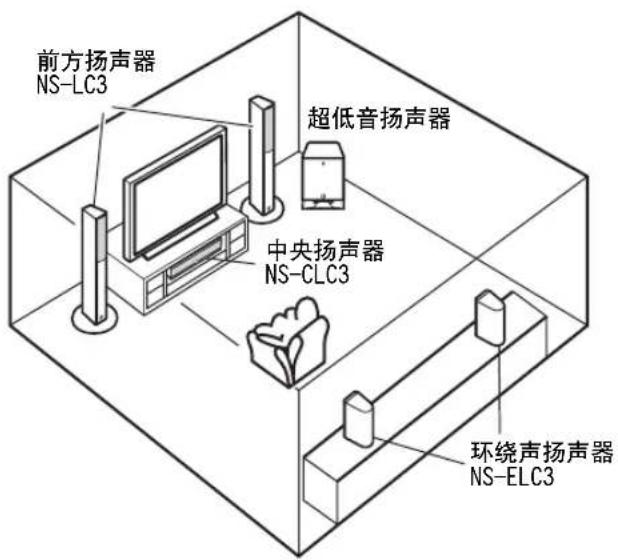

■将扬声器置于环绕声系统

将扬声器置于电视机的两侧。扬声器为音响的反射提供了坚固的支撑点，所以，其位置非常重要。它们必须面向听音者，并与电视机等距。

建议使用下图所示的布局放置。

■放置中央扬声器 NS-CLC3

将扬声器置于电视机之上或置于电视机架之中，使其稳固。

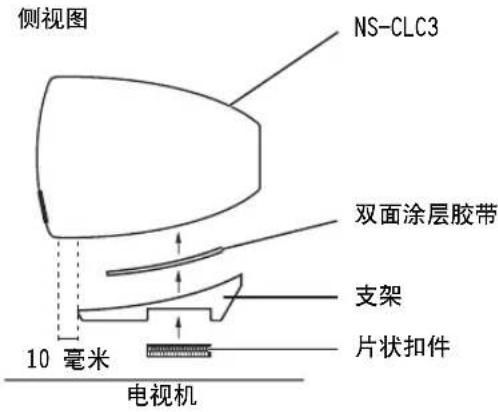

粘贴支架

1.确定放置扬声器的位置。
2.在扬声器的底部粘贴双面胶带。
3.将附带的支架粘贴在扬声器底部距离角10毫米的地方。

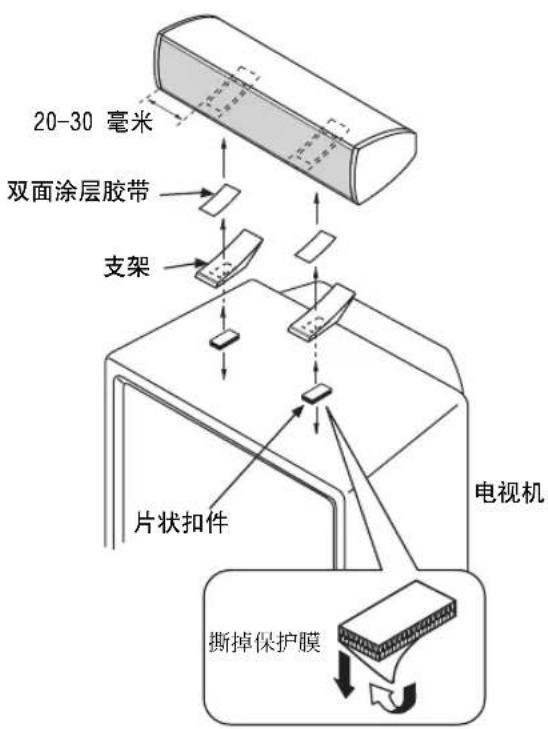

■将中央扬声器置于电视机顶部

将附带的片状扣件粘贴到支架的底部。撕掉封条，将扬声器粘贴到电视机顶部。

注意：

• 不要将扬声器放置在小于其底面的电视机的顶部。否则，扬声器会跌落并造成人身伤害。
• 不要将扬声器放置在倾斜的电视机上。
• 揭去粘结条的保护层之后，不要触摸其表面，因为这样会减弱其粘结力。
• 将粘帖粘结条的地方擦拭干净。如果表面不干净或有油污、潮湿等，会减弱粘结力，从而造成中央扬声器跌落。

■放置环绕声扬声器

NS-ELC3

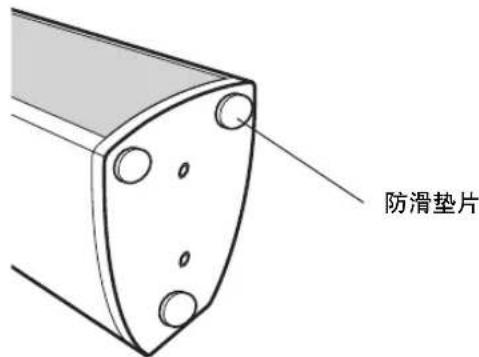

• 将防滑垫粘贴到各扬声器底部，然后将扬声器置于水平的硬地板上。
• 使用防滑垫片可以防止扬声器震动时产生的滑移，也可以使得扬声器的声音稳定。

注意：

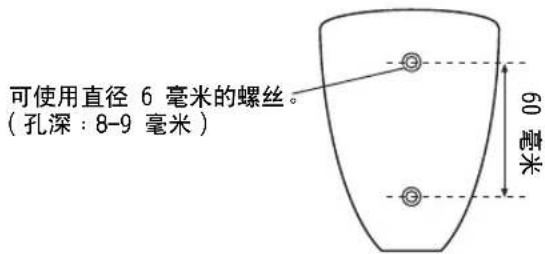

你也可使用 NS-ELC3 底部的螺丝孔将扬声器安装在专用扬声器支架上（如果您不使用附送的安装支架。）

• 在安装之前，请参阅扬声器支架的使用说明书。

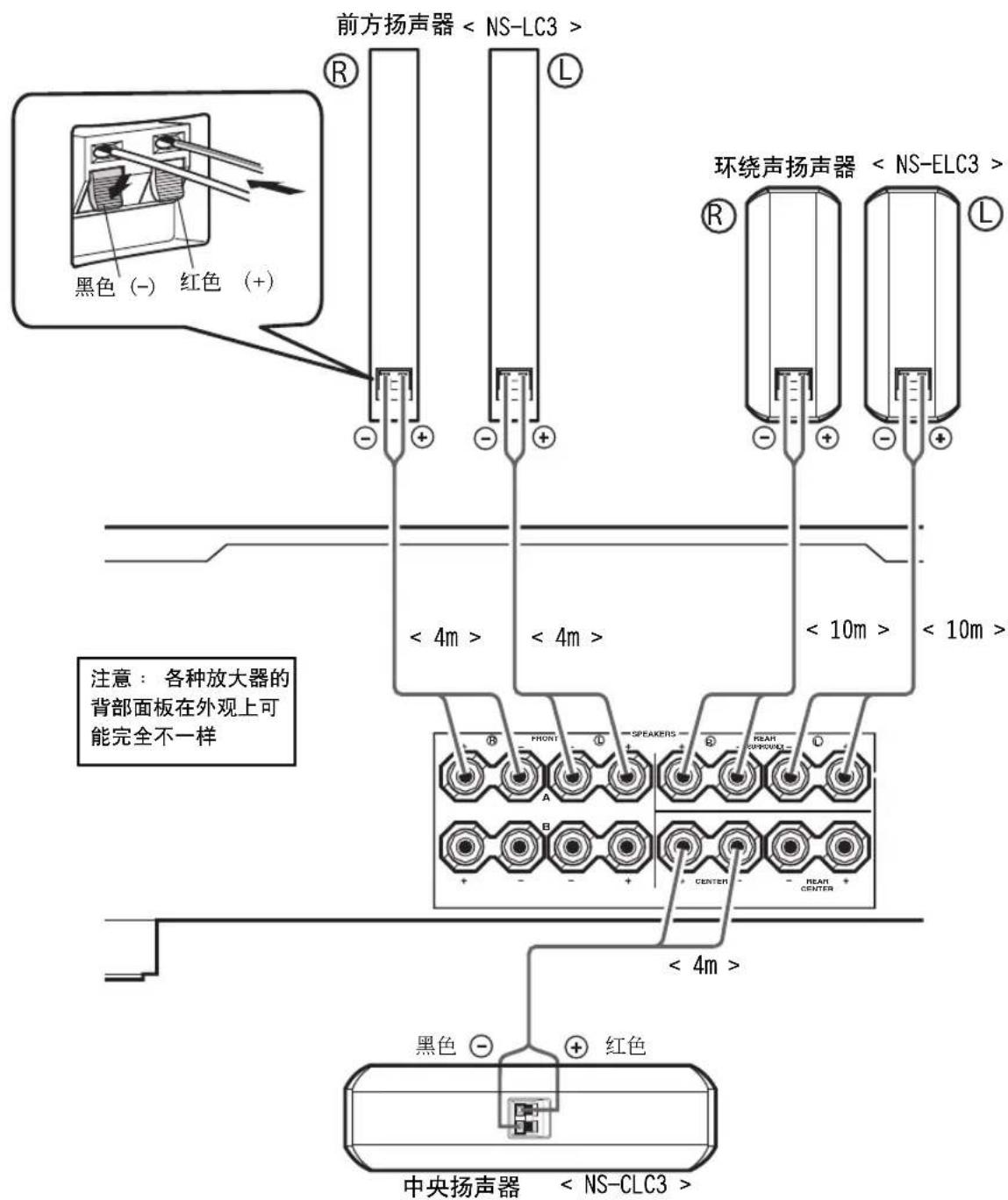

连接扬声器

在进行任何连接之前，请关闭放大器或接收机。

■准备扬声器导线

在扬声器导线的两端剥除约10-15毫米的绝缘皮，如图所示，将裸线拧紧。

注意：

• 请确认裸线之间不能互相接触，否则会损坏扬声器或放大器。
• 将一只扬声器连接到放大器的左端子，连接另一只到右端子。请注意不要将极性 (+, -) 搞错。如果一个扬声器的极性接反，声音听起来就会不自然或者缺乏低音。

规格

前方扬声器

NS-LC3

类型. 2-路声学支撑扬声器系统磁屏蔽型

驱动器 2.2 厘米平衡圆顶高音扬声器 7 厘米圆锥超低音扬声器 x4

额定阻抗 6欧姆

额定频率范围 85 Hz-20 kHz

额定噪声功率 15 瓦

长期最大功率 100 瓦

额定特性灵敏度级 87 dB/2.83 V/m

交差频率 7 kHz

外形尺寸（包括支架）

（宽x高x长）.. 230× 1090× 230 厘米

重量 5.6 kg

中央扬声器

NS-CLC3

类型. 2-路声学支撑扬声器系统磁屏蔽型

驱动器 2.2 厘米平衡圆顶高音扬声器

7 厘米厘米圆锥超低音扬声器 x 2

额定阻抗 6欧姆

额定频率范围 120Hz-20 kJz

额定噪声功率 10 瓦

长期最大功率 50瓦

额定特性灵敏度级 85 dB/2.83 V/m

交差频率 7 kHz

外形尺寸（包括支架）

（宽x高x长）……240x85x109厘米

重量 1.1 kg

环绕声扬声器

NS-ELC3

类型 2-路声学支撑扬声器系统磁屏蔽型

驱动器 2.2 厘米平衡圆顶高音扬声器 7 厘米圆锥超低音扬声器 x 2

额定阻抗 6欧姆

额定频率范围 120 Hz-20 kHz

额定噪声功率 10 瓦

长期最大功率 50 瓦

额定特性灵敏度级 85 dB/2.83 V/m

交差频率 7kHz

外形尺寸（包括支架）

（宽x高x长）....85x240x109厘米

重量 1.1kg

• 因为产品改良的缘故，规格可能时有变更，恕不另行通知。
