Type de produit	Haut-parleur passif
Marque	Quadral
Modèle	Aluma 2060
Catégorie	Enceinte acoustique
Matériau du coffret	Aluminium
Type de charge	Bass-reflex
Bornes de raccordement	Bornes à vis codées par couleur (rouge/noir)
Modes de fonctionnement	Conventionnel, bi-câblage, bi-amplification
Plage de fréquences	Non spécifiée dans la notice
Impédance	Non spécifiée dans la notice
Sensibilité	Non spécifiée dans la notice
Puissance nominale	Non spécifiée dans la notice
Dimensions (H x L x P)	Non spécifiées dans la notice
Poids	Non spécifié dans la notice
Entretien	Chiffon doux et sec ; éviter solvants ; nettoyage des membranes déconseillé pour les tweeters
Nettoyage des faces avant	Tissu : tapotement, aspirateur, bande adhésive ; mousse sèche pour salissures importantes
Sécurité	Ne pas ouvrir l'enceinte ; ne pas toucher les contacts sous tension ; ne pas brancher sur secteur ; éviter les volumes excessifs prolongés
Montage mural	Supports muraux disponibles (non inclus) ; vissage sécurisé requis
Accessoires fournis	Crampons (selon modèle), mousse pour tube bass-reflex (selon modèle)
Pièces détachées / réparabilité	Non spécifiée ; contacter le SAV Quadral

FOIRE AUX QUESTIONS - Aluma 2060 Quadral

Comment brancher les enceintes Quadral Aluma 2060 à l'amplificateur ?

Avant tout branchement, éteignez l'amplificateur. Utilisez un câble bi-filaire de section adaptée (au moins 2,5 mm² pour plus de 5 m). Dénudez les extrémités sur 10 mm. Connectez le fil marqué à la borne rouge (+) et l'autre à la borne noire (-) sur l'enceinte, puis répétez la même polarité sur l'amplificateur. Pour les modes bi-câblage ou bi-amplification, retirez les cavaliers entre les bornes.

Qu'est-ce que le 'clipping' et comment l'éviter ?

Le clipping est une distorsion due à la surcharge de l'amplificateur, qui produit un courant continu nocif pour les haut-parleurs. Si vous entendez des distorsions à fort volume, baissez immédiatement le volume. Ne dépassez pas la position médiane du volume ou des réglages de tonalité pour éviter d'endommager les enceintes.

Quelle distance minimale entre les enceintes et les murs ?

Pour une acoustique optimale, placez l'arrière du coffret à au moins 30 cm du mur le plus proche, et à 50 cm des murs latéraux. Évitez les coins pour ne pas exacerber les basses. Les enceintes centrales doivent être à au moins 20 cm du sol et à 30 cm du téléviseur.

Comment nettoyer les haut-parleurs Quadral Aluma 2060 ?

Utilisez un chiffon doux et sec pour le boîtier en aluminium (essuyez dans le sens de la longueur). Pour les membranes, évitez tout nettoyage des tweeters (très sensibles). Les faces avant en tissu peuvent être dépoussiérées par tapotement, aspirateur ou bande adhésive. En cas de salissures tenaces, utilisez une mousse d'entretien sèche (type Centralin). N'utilisez jamais de produits humides ou solvants.

Que faire si le son est étriqué et manque de réalisme ?

Vérifiez la polarité des câbles : la borne '+' de l'amplificateur doit être reliée à la borne '+' de l'enceinte. Inversez les connexions si nécessaire. Si le problème persiste, rapprochez les enceintes du mur (minimum 5 cm) tout en évitant les coins.

Puis-je utiliser un caisson de graves avec ces enceintes ?

Oui, si votre amplificateur possède une sortie 'Line-Subwoofer'. Branchez le caisson avec le câble en Y fourni. Réglez les enceintes frontales en mode 'large' ou 'small' selon vos préférences. Consultez le manuel de votre amplificateur pour les réglages du gestionnaire de basses.

Comment bi-câbler ou bi-amplifier les enceintes ?

Pour le mode bi-câblage, retirez les cavaliers entre les bornes hautes et basses. Connectez un câble vers l'amplificateur pour les haut-médiums/aigus (bornes supérieures) et un autre pour les graves (bornes inférieures). Pour le bi-amplification, utilisez deux amplificateurs distincts. Observez impérativement la polarité (rouge = +, noir = -).

Que faire en cas d'absence totale de son ?

Vérifiez d'abord les branchements (câbles bien enfoncés dans les bornes). Assurez-vous que l'amplificateur est allumé et que la source sélectionnée est correcte. Si le problème persiste sur une seule enceinte, intervertissez les câbles : si le défaut reste sur le même canal, l'électronique est en cause ; sinon, l'enceinte est défectueuse et doit être confiée au SAV Quadral.

Les enceintes sont-elles sécurisées pour une utilisation avec des enfants ?

Les haut-parleurs peuvent présenter des tensions de 30 à 50 V en fonctionnement. Ne laissez pas les enfants insérer les mains dans les tubes Bass-Reflex. Fixez les enceintes au sol ou au mur avec des crampons ou du Velcro pour éviter qu'elles ne basculent. N'ouvrez jamais l'enceinte, même débranchée, à cause des tensions internes.

Comment améliorer la restitution des basses ?

Si les basses sont trop fortes, insérez le cylindre de mousse fourni dans le tube Bass-Reflex. Éloignez les enceintes des murs (au moins 30 cm) et des coins. Vérifiez le réglage du grave sur l'amplificateur : placez le correcteur de tonalité en position neutre. Une utilisation de crampons peut également aider à découpler les enceintes du sol.

MODE D'EMPLOI Aluma 2060 Quadral

Sécurité 23-24
Installation 25-26
Pieds et supports muraux 26
Raccordement 26-29
Attention au «clipping» 30
Conseils pour une(Meilleureacoustique 30
Nettoyage des haut-parleurs 31
Que faire en cas d'anomalies ? 32

ESPANOL

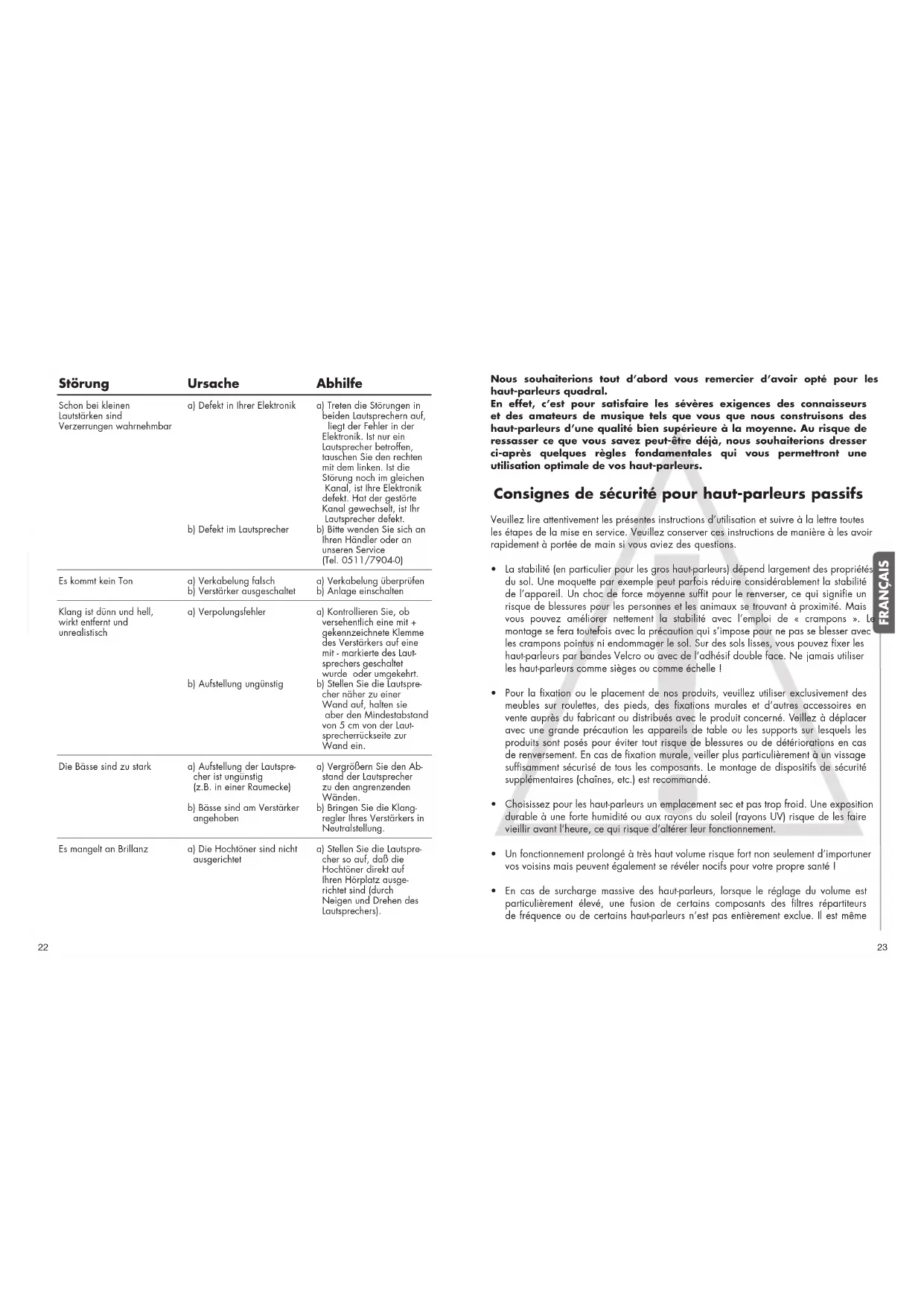

Nous souhaiterions tout d'abord vous remercier d'avoir opté pour les haut-parleurs quadral.

En effet, c'est pour satisfaire les sévères exigences des connaisseurs et des amateurs de musique tels que vous que nous construisons des haut-parleurs d'une qualité bien supérieur à la moyenne. Au risque de ressasser ce que vous savez peut-être déjà, nous souhaiterions dresser ci-après quelques règes fondamentales qui vous permettront une utilisation optimale de vos haut-parleurs.

Consignes de sécurité pour haut-parleurs passifs

Veuillez lire attentivement les presentes instructions d'utilisation et suivre à la dette toutes les étapes de la mise en service. Veuillez conserver ces instructions de manière à les avoir rapidement à portée de main si vous aviez des questions.

• La stabilité (en particulier pour les gros haut-parleurs) dépend largement des propriétés du sol. Une moquette par exemple peut parfois réduire considérablement la stabilité de l'appareil. Un chic de force moyenne suffit pour le renverser, ce qui signifie un risque de blessures pour les personnes et les animaux se trouvant a proximite. Mais vous pouvez améliorer nettement la stabilité avec l'emploi de « cramponds » Le montage se fera toutefois avec la précaution qui s'impose pour ne pas se blesser avec les cramponds pointus ni endommager le sol. Sur des sols lisses, vous pouvez fixer les haut-parleurs par bandes Velcro au avec de l'adhesif double face. Ne jamais utiliser les haut-parcles comme sièges ou comme échelle!
• Pour la fixation ou le placement de nos produits, veillez utiliser exclusivement des meubles sur roulettes, des pieds, des fixations murales et d'autres accessoires en vente auprès du fabricant ou distribués avec le produit concerné. Veillez à déplacer avec une grande précaution les approeils de table ou les supports sur lesquels les produits sont posés pour éviter tout risque de blessures ou de détériorations en cas de renversement. En cas de fixation murale, veiller plus particulièrement à un vissage suffisamment sécurisé de tous les composants. Le montage de dispositifs de sécurité supplémentaires (chaines, etc.) est recommendé.
• Choisissez pour les haut-parleurs un emplacement sec et pas trop froid. Une exposition durable à une force humidité ou aux rayons du soleil (rayons UV) risque de les faire voirillant l'heure, ce qui risque d'alterer leur fonctionnement.
• Un fonctionnement prolongé à très haut volume risque fort non seulement d'importuner vos voisins mais peuvent également se révêler nocifs pour votre propre santé!
• En cas de surcharge massive des haut-parleurs, lorsque le réglage du volume est particulièrement élevé, une fusion de certains composants des filtres répartiteurs de fréquence ou de certains haut-parleurs n'est pas entièrement exclue. Il est même

théoriquement possible qu'un incendie se déclaré à l'intérieur d'un haut-parleur dans de telles conditions de surcharge. Il est donc vivement recommandé de ne jamais laisser sans surveillance les haut-parleurs utilisés dans ce type d'environnement à risques.

- Danger de mort en cas de manipulation anormale de la tension secteur!

• En cas de fonctionnement à des volumes sonores exagérés, les bornes de raccordement du haut-parleur et de certains composants se trouvent à des tensions de 30 à 50 V. Vous doivent donc absolument évierer de toucher les contacts des haut-parleurs non isolés lors du fonctionnement. Par ailleurs, il est imperatif de ne pas insérer les mains ou les bras dans les orifices acoustiques (tubes Bass-Reflex) pour évier tout risque de blessures. Les enfants et les animaux deOMPagnie sont particulièrement concernés par ce risque.
  Pour des raisons de sécurité, nous interdisons de manière générale l'ouverture des haut-parleurs, qu'ils soient en fonctionnement ou connectés, car ils risquent d'être soumis à l'intérieur à des tensions de 50 volts comme décrit ci-dessus.
  Un haut-parleur passif ne doit jamais être branché directement sur une prise secteur I Raccorder les bornes de raccordement des haut-parleurs uniquement aux sorties correspondantes sur l'amplificateur. Tout raccordement de ces bornes au réseau électrique (230V/115V), de chaque nature que ce soit, est interdit et détruit directement le haut-parleur et les apparèils connectés. Il est donc imperatif d'éviter de munir ces raccords de cables de connecteurs susceptibles d'être confondus avec des fiches secteurs.
• Les haut-parleurs non équipés d'un blindage magnétique peuvent provoquer une aléforation des couleurs voirée une distorsion de l'image télé. De manière générale, une distance de 50~cm est suffisante pour évitier ce risque de parasite. Evitez également de déposer cartes de crédit, disquettes, cassettes audio ou video ou tous autres supports magnétiques sur le haut-parleur. Les informations qui y sont stockées risques d'être détruites. De même, il est deconseilé de faire fonctionner des apparèts à bande magnétique dans les environnés immédiats.

Installation

Afin d'obtenir une acoustique du meilleur effet, il faut en règle générale essayer diverses installations et réaliser mains tests d'écoute.

Comme la pièce influe considérablement sur la restitution du son, nous vous apportons ici quelques idées astucieuses pour le positionnement de vos haut-parleurs quadral.

Haut-parleur principal (frontal)

Le positionnement des haut-parleurs dans la pièce d'écoute influe de manière non néglïgable sur leur effet sonore. Àinsi, le placement à proximité descoins de la pièce conduit généralement à une restitution des basses bruyante et sans contour. En revanche, bien dégagés au milieu de la pièce, les haut-parleurs sont certes précis mais produit un son clair只不过 mince. Le moins est donc d'installer vos haut-parleurs de sorte que le dos du coffret se trouve à au moins 30 cm du mur le plus proche. La distance le séparant des murs lateraux devrait être même de l'ordre de 50 cm afin d'évitier de bryantes réflexions sur le mur. Les enceintes dites pour étagères déploieront toutes leurs qualités en les posant sur un trépied ou sur une étagère, en veillant à orienter les tweeters à hauteur d'écoute. Il faudra donc eventulement placer les coffrets en angle et les incliner légement.

Chaque haut-parleur devrait etre place a la meme distance de la position d'ecoute tandis que la distance des haut-parleurs les uns par rapport aux autres peut etre plus courte que par rapport à l'auditeur.

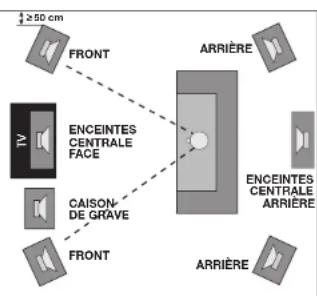

Enceinte centrale frontale

En raison de la diffusion de plus en plus large des téléviseurs Plasma et LCD, ces haut-parleurs ne sont plus dotés d'un blindage bloquant le rayonnement magnétique. Ces nouveaux types de téléviseurs ne sont plus sujets aux erreurs de couleur et de géométrie, ces dernières

ne pouvant survenir que dans le cas de téléviseurs plus ancients encore dotés d'un tube. Dans ce cas, il est recommandé de placer l'enceinte centrale au dessous du téléviseur, à une distance d'au moins 30 cm, tout en gardant une distance d'au moins 20 cm par rapport au sol. Par ailleurs, nous conseillons d'incliner l'enceinte centrale de manière à orienter le tweeter vers l'auditeur. Ce n'est qu'ainsi que le système pourra déployer toutes ses sonorités.

Enceinte centrale arriere

Contraférente aux ensembles Surround 5.1, les systèmes 6.1 disposent d'un haut-parleur arrêté supplémentaire que l'on placera derrière, légersement au-dessus de la position d'écoute typique.

Enceinte arriere

L'orientation du haut-parleur arrirée vers la position d'écoute est laissée au goût de chacun. Par ailleurs, certains auditeurs préférent positionner le haut-parleur arrirée au-dessus de la hauteur d'écoute. Il suffit alors de le placer sur un support mural stable, un pied élevé pour haut-parleur, une commode ou sur une étagère.

Pieds et supports muraux

Afin d'obtenir un positionnement optimal des haut-parleurs frontal et arriere, quadral propose également dans son programme de livraison des pieds et des supports muraux appropriés. Certains modèles de haut-parleurs sont même munis d'un évidement en forme de clé permettant de les fixer sur le mur arrérique.

Nous répondons volontiers à toutes vos questions au numéro de téléphone suivant : [phone], ou par courriel : [e-mail]

Raccordement à l'amplificateur

Avant de brancher vos haut-parleurs à VOte chaine hi-fi ou Surround, verifiez que I' amplificateur / le recepteur est bien hors tension et son témoin lumineux de fonctionnement n'est pas allumé. Pour le raccordement, vous avez besoin d'un cable bilfaille spécial pour chaque haut-parleur. Veiliez à une longueur suffisante, et ne coupez pas le cable trop court trop tout pour pouvoir le dissimplier par la suite sous le tapis ou derrière un meuble. Pour les cables d'une longueur supérieure à 5 m, nous recommendons une section transversale d'au moins 2,5 mm2 par fil afin d'éviter toute perte de puissance inutile. Afin de garantir un bon contact, chaque extrémite des fils doit être dénudée sur 10 mm.

Bornes à vis

Pour le raccordement des cables des haut-parleurs, chaque enceinte possée au dos une section de raccordement significant des bornes à vis codées par couleur. Desserrez les bornes à vis et insérez l'extremité denuède du cable dans le perçage ainsi dégagé. Sur le

cable du haut-parleur, un fil est caractérisé par une couleur ou une forme spéciale. C'est la ligne positive que vous raccorderez à la borne rouge, l'autre fil étant relié à la borne noire. Resserrez les vis à fond. Afin de garantir une polarité correcte, vérifie également que le raccordement à votre amplificateur est bien correct. À aussi, le fil caractérisé est à relier au pole (+), l'autre à la borne à vis noire (-).

Pour certains haut-parleurs quadral, vous avez le choix entre trois modes de fonctionnement.

a) Mode conventionnel

N'enlevez pas le cavalier

et raccordez le cable du haut-parleur conformément a l'illustration.

b) Mode bilfilaire

Ouvrez le cavalier après avoir desseré les quatre bornes à vis au dos du haut-parleur et raccordez le cable conformément à l'illustration.

c) Mode bi-ampli

Ouvrez les cavaliers et raccordez

le cable conformément à l'illustration.

En mode bifilaire ou bi-ampli, les deux bornes a vis inférieures commandent le registre des graves, et les deux bornements supérieures celui des mediums et des aigus. Dans ces modes de fonctionnement, observez impératiflement la polarité correcte

veiliez à-retirer les cavaliers sur le bornier des haut-parleurs pour éviter tout risque d'endommagement de votre amplificateur.

Fonctionnement avec amplificateur Surround

Une fois que vous avez placé et raccordé vos haut-parleurs conformément à l'illustration, vous nevez maintainant proceder au réglage du gestionnaire des basses sur toute amplificateur Surroundé.

Sur ce point, veuilles dire impératifement les instructions de service du fabricant de votre amplificateur.

Etant donné que le gestionnaire des basses dépend avant tout de la configuration des haut-parleurs, nous vous indiquons ci-dessous quelques exemple de réglages.

a) les petites et plus petites enceintes satellites doivent fonctionner en mode « small » Pour obtenir ce réglage sur votre amplificateur, veillezrialcder comme suit :

Frontal: small

Central: small

Arriere : small

Caisson de graves: yes

b) En ce qui concerne les enceintes compactes, le mode de réglage n'est soumis à aucune règle. Le mode approprié peut tout aussi bien être « large » que « small ». Ceci dépend du volume sonore que vous préférez et donc de votre impression sonore qui en désoule (sur ce point, voir également chapitre « Attention distorsions I »). Pour ce réglage, vous avez le besoin suivant :

Frontal : large/small

c] Les enceintes posées au sol, ou les grandes enceintes pour étagères, ideales pour un pouvant rendu des basses, dévaient être configurées en mode « large». Pour obtenir ce réglage, veuillez procéder de la manière suivante :

Frontal : large

Central: large

Arriere: large

Caisson de graves : yes/no

Pour les enceintes centrales spéciales quadral, nous recommendons de manière générale le mode de réglage « small ».

Caisson de graves

Si vous amplificateur surround est equiped d'une sortie pour caisson de graves « Line-Subwoofer », vous avez la possiblite de I'exploiter en utilisant le cable en Y foumt avec le caisson de graves (cf. illustration). Dans ce cas, les enceintes frontales seront raccordees directement aux bornes des haut-parleurs frontaux de toute amplificateur. Pour le cablge, veuliez you reporter au schema de raccordement.

Pour les réglages nécessaires à effectuer sur toute caisson de graves, veillez consulter les instructions de service du caisson de graves actif.

Meme si la puissance nominale d'un amplificateur est bien plus faible que la puissance musicale des enceintes connectées, une utilisation non correcte peut absolument endommager vos haut-parleurs. En effet, la puissance nominale indicate uniquement le nombre de watts que l' amplificateur peut fournir aux haut-parleurs sans distorsions. En cas de surcharge de l' amplificateur, celui-ci dégade d'une part plus de puissance, et d'autre part, il y ajoute un courant continu destructiveur ainsi que des vibrations dans les haute fréquences. Ce processus est appelé distorsion (clipping) et se traduit sur le plan sonore par de fortes distorsions dans les passages au volume fort. Lorsque des distorsions se font entendre, vous doiventisser le volume pour ne pasmettre en danger vos enceintes. Des distorsions au niveau de l' amplificateur sont la conséquence typique d'une surcharge qui se produit toujours lorsque I'on tourne trop les boutons de réglage du volume et de la tonalité. Méme lorsque le bouton de la tonalité est en position mediane, les amplificateurs courants atteignent leurs limites des les premières impulsions sonores dés que le bouton du volume dépasse la position mediane.

Conseils pour une(Meilleureacoustique

1. Mousse tendre contre les fortes basses Les tonalités basses peuvent sembler parfois trop fortes en fonction des qualités acoustiques de la pierce d'ecoute et du positionnement des haut-parleurs.
   Aussi certains haut-parleurs quadral sontils livres avec des moceaux cylindriques de mousse a larges pores.

Si les basses graves sont trop fortes dans la salle d'écoute, nous vous recommendons d'insérer intégralement ce cylindre de mous dans le tube bass-reflex de votre haut-pa l'enforcer à l'intérieur du tube bass-reflex avec les doigts. Dans certains cas, cette me restitution des basses.

1. Afin de garantir un meilleur découvertage acoustique des haut-parleurs par rapport au sol, certaines enceintes poses au sol sont équipées d'un système permettant d'y fixer des cramponds. Selon la piece / le revetement de sol, I'emploi de crampons peut se révêler bénéfique.
2. Pour obtenir un moyen découplage acoustique de la surface de pose pour les enceintes centrales ou pour étagères, certains de ces modèles sont livrés respectivement avec 4 pieds de caouchou autocollants.

Entretien des haut-parleurs

Pour nettoyer vos haut-parleurs quadral, utilisez de préfonce un chiffon doux et sec. Vevillez essayez leurs boitiers en aluminium dans le sens de la longueur, avec un chiffon humide. N'employez pas de solvants.

Les systèmes de haut-parleurs (pour graves, médiums etc.) devraient être nettoyés qu'en cas de fort encrassement (un peu de poussière n'a aucune incidence sur le plan acoustique). Dans ce cas, utiliser un chiffon doux et sec ou un pincau doux en exerçant une très faible pression, car vous risquez de déterminer les membranes.

De maniere générale, nous déconseillons de nettoyer les membranes des tweeters, car celles-ci sont extrémement sensibles.

On pourra débarrasser les faces avant en tissu d'eventuelles petites saletés en les tapoitant doucement, en se servant d'un aspirateur ou en utilisant de la bande adhésive prévue a ce effet, ici après avoir enlevée la face avant de l'enceinte.

Dans le cas de salissures plus importantes, utiliser une mousse d'entretien seche Spray Centralin par exemple) pour les enlever. Il ne faut en aucune cas nettoyer les faces avant a l'aide d'un produit humidifiant!

Les caractéristiques techniques de votre apparéil sont indiquées au dos du coffret des haut-parleurs ou sur l'emballage.

Défaut	Origine	Remède
Présence de distorsions même à faible volume	a) Electronique défectueuse	a) Si les distorsions apparaissent dans les deux enceintes, l'électro-nique est défectueuse. Si seule une d'entre elles est concernée, intervertir les deux enceintes: si les distorsions se mani-festent alors toujours sur le même canal, l'électro-nique est défectueuse. Si elles sont par contre maintainant passées sur l'autre canal, c'est l'encainte qui est défectueuse.
	b) Enceinte défectueuse	b) Prière de contacter votre revendeur ou le service après-vente quadral (tel.: [phone]).
Pas de son	a) Mauvais branchement	a) Vérifier les branchements
	b) Amplificateur éteint	b) Allumer la chaire.
Son étriqué et clair: il semble distant et manque de réalisme.	a) Défaut de polarité	a) Vérifier si uneborne „+“ de l' amplificateur a été raccordée par erreur à uneborne „-“ de l'enceinte ou inversement.
	b) Mauvaise disposition	b) Rapprocher les enceintes d'un mur en vaillant toutefois à respecter la distance minimum de 5 cm entre l'arrière du coffretel le mur.
Basses trop puissant	a) Mauvais disposition des enceintes (par ex. dans un coin)	a) Eloyigner les enceintes des murs les plus proches
	b) Le niveau de grave de l'amplificateur est trop élevé	b) Amener le régulateur de tonality de l' amplificateur en position neutre
Regitre aigu flou	a) Mauvais orientation des tweeters	a) Placer les enceintes de sorte à ce que les tweeters soient directement orientés vers la position d'écoute (en inclinant et tournant l'enceinte)

Tel. +49 (0) 511 / 79 04-0 · Fax +49 (0) 511 / 79 04-444

e-mail: [e-mail] · www.quadral.com
