Caractéristiques Techniques	Détails
Type de haut-parleur	Haut-parleur passif
Puissance nominale	100 Watts
Impédance	8 Ohms
Réponse en fréquence	40 Hz - 20 kHz
Dimensions	360 x 240 x 250 mm
Poids	5,5 kg
Utilisation recommandée	Pour une utilisation domestique ou en studio
Maintenance	Nettoyer régulièrement avec un chiffon doux, éviter l'humidité
Sécurité	Ne pas exposer à des températures extrêmes ou à l'humidité
Informations générales	Compatible avec la plupart des amplificateurs, idéal pour les mélomanes

FOIRE AUX QUESTIONS - NSM525 YAMAHA

Comment connecter le haut-parleur YAMAHA NSM525 à mon amplificateur ?

Utilisez des câbles audio appropriés pour connecter les bornes de sortie de l'amplificateur aux bornes d'entrée du haut-parleur. Assurez-vous de respecter la polarité (positif et négatif).

Quelle est la puissance nominale du YAMAHA NSM525 ?

Le YAMAHA NSM525 a une puissance nominale de 100 watts.

Quel type de câble dois-je utiliser pour le YAMAHA NSM525 ?

Il est recommandé d'utiliser des câbles de haut-parleur de qualité, avec une section de fil d'au moins 1,5 mm² pour assurer une bonne transmission du son.

Pourquoi mon haut-parleur YAMAHA NSM525 ne produit-il pas de son ?

Vérifiez si le haut-parleur est correctement connecté à l'amplificateur, si l'amplificateur est allumé, et si le volume est réglé à un niveau audible. Assurez-vous également que la source audio est fonctionnelle.

Comment installer le YAMAHA NSM525 au mur ?

Utilisez des supports muraux appropriés et suivez les instructions de montage fournies dans le manuel. Assurez-vous que le mur peut supporter le poids du haut-parleur.

Quel est le diamètre du haut-parleur YAMAHA NSM525 ?

Le diamètre du haut-parleur YAMAHA NSM525 est de 13 cm.

Y a-t-il une garantie pour le YAMAHA NSM525 ?

Oui, le YAMAHA NSM525 est couvert par une garantie limitée de 2 ans contre les défauts de fabrication.

Comment nettoyer le haut-parleur YAMAHA NSM525 ?

Utilisez un chiffon doux et sec pour essuyer la surface du haut-parleur. Évitez d'utiliser des produits chimiques agressifs.

Est-ce que le YAMAHA NSM525 est compatible avec les systèmes audio sans fil ?

Le YAMAHA NSM525 est un haut-parleur filaire et nécessite une connexion physique à un amplificateur ou un récepteur audio.

Quelle est la fréquence de réponse du YAMAHA NSM525 ?

La fréquence de réponse du YAMAHA NSM525 est de 45 Hz à 40 kHz.

MODE D'EMPLOI NSM525 YAMAHA

Merci pour avoir choisi le système d'enceintes YAMAHA NS-M525.

PRECAUTIONS

Lisez ces précautions attentivement avant d'utiliser votre enceinte.

• Pour garantir les valeurs performances possibles, dire ce manuel avec attention. Le garder dans un endroit sur pour une utilisation ultérieure.
• Installer cette enceinte dans un endroit frais, sec et propre, loin de fenêtes, sources de chaleur et d'endroits ou les vibrations, la poussière, l'humidité ou le froid sont importants. Éviter les sources de bourdonnements (transformateurs, moteurs). Pour éviter les incendies ou électrocution, ne pas exposer cette enceinte à la pluie ni à l'humidité.
• Pour éviter que le coffret se gondole ou se décolore, ne pas placer l'enceinte à un endroit ou elle sera exposée aux rayons directs du soleil ou à une trop forté humidité.
• Ne pas placer pas les objets suivants sur l'enceinte: Verres, porcelain, etc. Si les verres, etc., tombent sous I'effet des vibrations et se rompent, ici risque de causeur des blessures.

Une bougie allumée, etc.

Si la bougie tombe sous l'effet des vibrations, ceci risque de causeur un incendie et des blessures.

Un récipient contenant de l'eau

Si le recipient tombe sous l'effet des vibrations et que l'eau se repand,eci risque d'endommager I'enceinte et/ou de causer une electrocution.

• Ne pas placer l'enceinte dans un endroit où des corps étrangers comme des gouttes d'eau peuvent tomber. Ceci peut causeur un feu, des dommages à l'enceinte et/ou une blessure corporelle.
• Ne pas placer l'enceinte à un endroit où elle risque d'être renversée ou percutée par des objets tombants. Un endroit bien stable améliorera aussi la qualité du son.

-Si I'enceinte est placée sur la même étagère ou dans le même meuble que le tourne-disque, un effet de retour sonore risquera de se produit.
-Ne jamais placer une main ou un corps étranger dans le port situé à l'arrière de l'enceinte, car cela peut cause une blessure corporelle et/ou des dommages à l'enceinte.
Lors du déplacement de l'enceinte, ne pas tener le port, car ceci peut causeer une blessure corporelle et/ou des dommages à l'enceinte.
-Si des distorsions sonores se produit, réduire le niveau sonore en baisnant la commande de volume de l'amplificateur. Ne jamais laisser de "pincement" sonore se produit sur l'amplificateur. Sinon, l'enceinte risque d'être endommagée.
- Lorsque l'on utilise un amplificateur dont la puissance de sortie nominale est supérieure à la puissance d'entrée nominale de l'enceinte, il faut veiller à ne pas dépasser l'entrée maximale de l'enceinte.
- Ne pas essayer de nettoyer cette enceinte avec des diluants chimiques, ceci endommagerait le fini. Utiliser un chiffon propre et sec.
- Ne pas essayer de modifier ni de réparer l'enceinte. Contacter un dépanneur YAMAHA qualifié en cas de nécessité de réparation. Le coffret ne doit jamais être ouvert pour chaque raison que ce soit.
-Le proprietaire du système est entierement responsable du bon positionnement et de la bonne installation du système.

YAMAHA decline toute responsabilité en cas d'accident causé par un positionnement ou une installation inadéquats de l'enceinte.

ACCESSOIRES

Fiches de commande de grave x 2

Cet accessoire permet de monter l'enceinte au mur. Voir "Placement des enceintes", page 5.

Placez les enceintes sur support solide et sans vibrations.

■Utilisation comme enceintes stéreo à 2 canaux

Une(Meilleure image stéreo est obtenue si les enceintes sont légèrement orientées vers l'auditeur.

■Utilisation des enceintes avant dans un système à multi-canaux

Positionnez les enceintes de chaque cote du téléviseur.
Le positionnement des enceintes est important parce qu'il domine toute la qualite sonore d'un système multi-canaux.
Positionnez les enceintes par rapport a votre position d'ecoute habituelle en vousreferant au mode d'emploi fourni avec votre amplificateur.

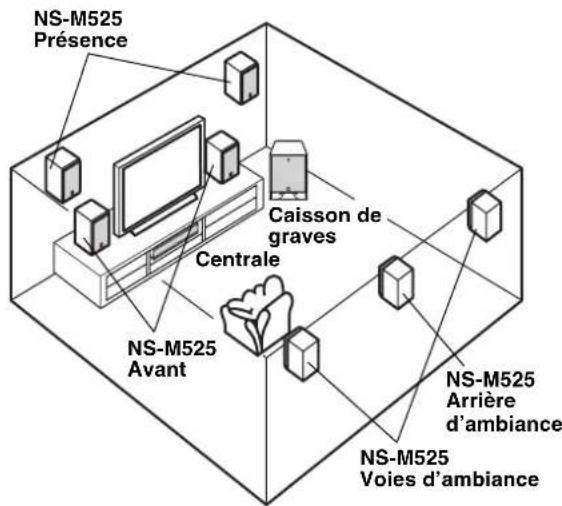

■Utilisation comme enceintes de presence ou surround

Fixer les enceintes sur le mur ou les poser sur une étagère.
Déterminer la meilleure position en suivant les instructions du manuel d'utilisation livre avec votre amplificateur.

Remarque:
Cette enceinte possée un blindage magnétique, mais il est toujours possible que le fait de la placer trop pres d'un téléviseur perturbe la couleur de l'image ou engendre un bourdonnement. Dans ce cas, éloignez davantage l'enceinte du téléviseur.

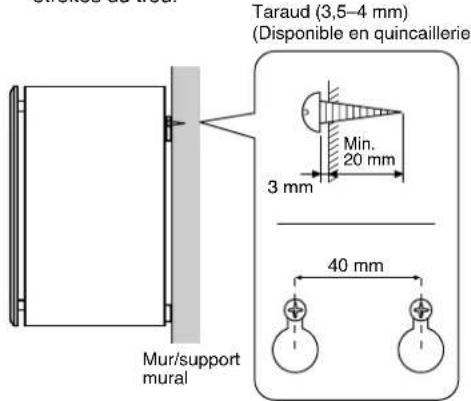

Pour monter l'enceinte contre un mur en utilisant le support de montage joint.

Fixer les vis dans un mur ferme ou un support mural comme montré dans l'illustration, et suspendre les trouss du support de montage aux vis faisant protubération. En insérant les deux fiches de commande de grave fournies dans les ports au dos de l'enceinte, on obtendra une(Meilleure tonalité et un meilleur équilibre du volume dessons graves généres entre le port et le mur.

S'assurer que les vis soient bien prises par les parties étroites du trou.

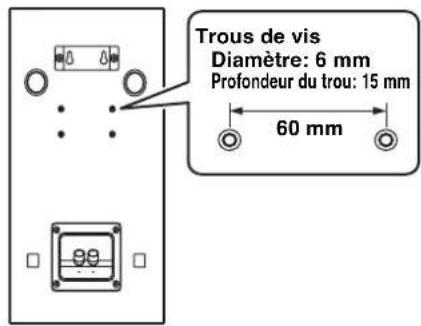

On peut également utiliser les trous de vis à l'arrière de l'enceinte pour installer l'enceinte sur un support de montage disponible dans le commerce (si l'on n'utilise pas le support de montage).

AVERTISSEMENT:

• Cette enceinte pèse 4,5 kg. Ne pas la monter sur du contreplaqué mince ou un mur mou. Sinon, les vis pouraient dessortir d'une surface trop mince, provoquant la chute de l'enceinte. Ceci risquera d'endommager l'enceinte ou de provoquer des blessures corporelles.
• Ne pas fixer l'enceinte à un mur à l'aide de clous, d'adhesif ou autre matériel instable. A la longue, l'usure et le vibrations peuvent provoquer sa chute.
  Afin d'eviter tout accident provoqué par le cordon d'enceinte trainant, le fixer au mur.

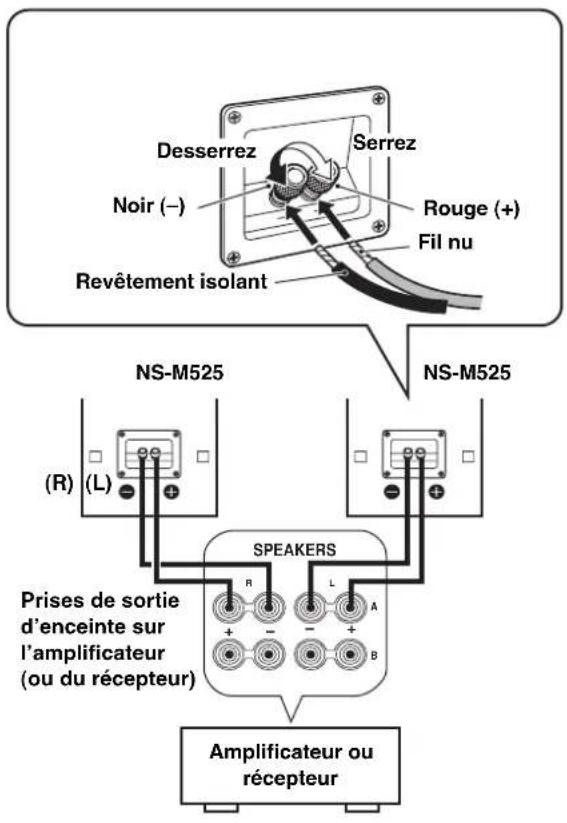

Avant de réaliser les connexions, assurez-vous que l'amplificateur est hors tension.

• Connecter les prises d'entrée à vis, à l'arrière de vos enceintes, sur les prises de sortie d'enceinte de votre amplificateur (ou récepteur) avec un cable d'enceinte.
• Connecter les prises (+) de l'amplificateur (ou du récepteur) et des enceintes en utilisant un fil du cable. Connecter les prises (-) des deux composants en utilisant l'autre côte du cable.
• Connecter une enceinte aux prises gauches (marquées L) de votre amplificateur et l'autre enceinte aux prises droites (marquées R), en faisant attention de ne pas inverser les polarités (+, -). Si l'une des enceintes a ses polarités inversées, le son ne sera pas naturel et manquera de graves.

Pour faire la connexion:

1Desserer le bouton.
Retirez la gaine d'isolation a l'extrémité de chaque cable d'enceinte en tortillant la gaine pour la dégager.

3Insérerle cable dénudé.
Serrer le bouton pour fixer solidement le cable.
Vérifier la solidité de la connexion en tirant légrement sur le cable au niveau de la borne.

Remarque:

• Ne pas laisser les cables dénudés entre en contact les uns avec les autres. Cela risquerait d'endommager l'enceinte et/ou l'amplificateur.
• Ne pas insérer le revêtement isolant dans l'orifice.
  Cela risquerait d'empêcher la reproduction du son.

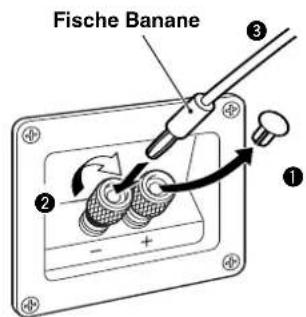

Lorsqu'une fiche banane est utilisée

Retirer le couvercle en le tirant vers soi.
2 Serrer le bouton de la borne.
Insérer simplement la fiche banane dans la borne.

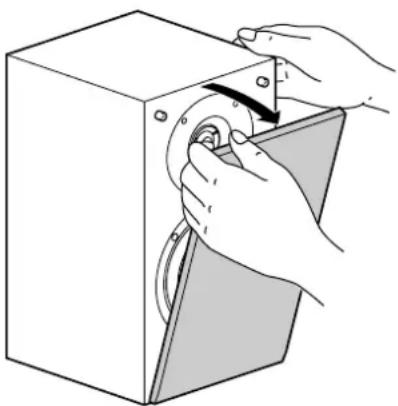

RETRAIT DU COUVERCLE AVANT

L'enceinte comporte un couvercle avant protégeant son haut-parleur. Si nécessaire, vous pouvez le retarder.

Le couvercle avant est maintainu en place par des aimants. Pour oter le couvercle, tirez-le doucement d'une main tout en Maintenant I'enceinte de I'autre.

Remarques:

Lorsque le couvercle est retiré, prendre garde de toucher les haut-parleurs, et éviter d'appliquer une force excessive avec un outil quelconque.
- Il y a des aimants au dos du couvercle avant. ÀpRES avoir retire le couvercle avant, ne pas le placer pres d'objets susceptibles d'être affectés par des aimants tels que téléviseurs, horloges, cartes magnétiques, disquettes, etc.

CHARACTERISTIQUES TECHNIQUES

Type Systeme d'enceinte bass reflex 2 voies

Type à blinding anti magnétique

Pilote . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Woofer a cone de 13 cm

Tweeter à dôme de 3 cm

Impedance 6Ω

Réponse en fréquence 60 Hz à 50 kHz (-10dB)
Puisance d'entree nominale 30 W
Puisance d'entree maximale 120 W

Sensibilité 89 dB/2,83 V/m

Fréquence de recouvrement 3 kHz
Dimensions (L x H x P) 176 x 323 x 192.6 mm
Poids 4,5 kg

• Les caractéristiques techniques sont modifiables sans préavis aux fins d'amélioration.
  V eiller a ne pas dépasser les valeurs de puissance d'entrée indiquées ci-dessus.
