MODE D'EMPLOI RH 456 LDE ELECTROLUX

Version pose libre et version encasable.

Veuillez bien tire attentivement ce mode d'emploi avant demettre cet appeareil en service. Si vous deviez vendre ou ceder l'appareil ulterieurement, veuillez bien remetre ce mode d'emploi a son nouveau proprieteire.

Veillez à respecter scrupuleusement les directives suivantes d'installation. Au cas où vous n'auriez pas installé l'appareil en vous conformant aux directives d'installation, vous n'auriez plus aucun droit aux prestations de garantie. (Comparez au chapitre 4.1)

Nous vous remercions d'avoir porté votrechioir sur l'un de nos produits. Nous espérons que cet apparéil vous donnera pendant longtemps entière satisfaction. Ce mode d'emploi a pour but de vous familiariser avec les symboles suivants et de vous permettre une mise en œuvre efficace et sure de votre apparéil :

Danger lie à une mise en œuvre inappropriée de l'appareil

Recommendations pour l'utilisation de l'appareil

Informations relatives à la protection de l'environnement

Ce réfrigerateur sert à y ranger des provisions et des boissons.

Le compartment supérieur de l'appareil n'est pas réfrigéré donc il sert à y poser des verres, chips, snacks, etc.

Attention!

• Seuls des adultes ont le droit d'exploiter cet apparéil. Ne laissez jamais des enfants jouer avec l' apparéil ou ses éléments de commande.
• Seul un électricien ayant la compétence nécessaire, pourra se charger des travaux électriques indispensablees à l'installation de l'appareil.
• Seul un électricien agréé devra se charger des travaux de maintenance, en utilisant uniquement des pieces de rechange d'origine.
• Toute modification de l'appareil ou de ses composants peut s'avérer dangereuse.
• Faites attention à ce que le cable d'alimentation ne se coince jamais sous l'appareil.
• La surface de quelques composants peut fortement s'échauffer au cours de l'exploitation. Veillez à une aération suffisante, sous peine d'un endommagement de l'appareil ; les denrées périassables à l'intérieur du réfrigerateur pourraient également s'abîmer. Veillez bien comparer aux directives d'installation.
• Tout contact avec les surfaces brûlantes des composants est à éviter. Il faudra donc veiller à placer l'appareil, sa partie arrêtée tournée vers un mur. Tout en veillant à respecter les distances minimales indiquées dans les directives d'installation afin de garantir l'aération nécessaire.
• Débranchetz always l'appareil avant de le dégivrer, de le nettoyer ou d'effectuer des travaux d'entretien.
• N'essayez jamais d'enlever le givre EN UTILISANT UN INSTRUMENT POINTU. N'essayez jamais d'employer la force pour enlever le givre adhérant aux nervures de refroidissement. Le givre fondra lors du dégivrage de l'appareil. Veuillez bien comparer aux directives de dégivrage.
  L'appareil est assez lourd. Faites donc attention si vous voulez le déplacer.
• N'essayez enaucun cas de réparer vous-même l'appareil. Des réparatures effectuees par un personnel manquant de l'expérience nécessaire, pourront entrainer des blessures corporelles ou des détoriations de l'appareil. Si vous avez besoin de pieces détaches, adressez-vous à votre dépositaire local et demandez explicitement des pieces de rechange d'origine.
• Il est interdit de stocker des substances toxiques ou explosives au réfrigérateur!

SOMMAIRE

1. Déballage de l'appareil
2. Vue de l'appareil
   3.Nettoyage
3. Mise en place de l'appareil

4.1.Directives d'installation

4.1.1. Version encastrable
4.1.2. Version pose libre

1. Exploitation de l'appareil

5.1. Première mise en service
5.2. Réglage de la température
5.3. System de contrôle de l'agregat (CUC system)

1. Dégivrage, nettoyage et entretien

6.1.Eclairage

6.1.1.Eclairage interieur du compartmente réfrigéré
6.1.2.Eclairage interieur du compartment non refrigeré

6.2. Contrôle automatique de la porte (ADC), en option (LED rouge)

1. Remplacement de l'habillage de porte
2. Service après-vente
3. Mise en service, caractéristiques techniques

9.1. Raccordement au secteur

1. Informations relatives à la protection de l'environnement
2. Recyclage

Attention!

Les conditions de garantie sont conformes à la Decision du Comité mixte de l'EEE n° 44/1999 du 26 mars 1999 modifiant l'annexe (environnement) de l'accord EEE, et également conformes aux lois applicables dans les divers pays.

Si vous avez des questions concernant la garantie, le service après-vente ou les pieces de rechange, veuillez bien vous adresser à notre réseau de services Domatic.

Les dommages résultat d'un usage inapproprié de l'appareil ne sont pas couverts par la garantie.

Les modifications apportées à l'appareil ou l'utilisation de pieces de rechange qui ne sont pas d'origine Domatic, ne sont pas couvertes par la garantie.

Le non-respect des instructions d'installation ou du mode d'emploi, entraine l'extinction totale de cette garantie.

Veuillez bien préciser le modele d'appareil, la referrerce du produit et le numero de série si vous foulez contacter le réseau de services Dometic. Vous trouvrez ces informations sur la plaque signaletique, située a l'intérieur du refrigerateur.

1. Déballage de l'appareil

Après avoir enlevé l'emballage en plastique, il faut vérifier que le réfrigerateur ne soit pas endommaged. En cas de dommages de transport, veuliez bien vous adresser immidiatement à l'entreprise de transport.

2. Vue de l'appareil

RH456LDE

RH456LD

Version pose libreVersion encastrable

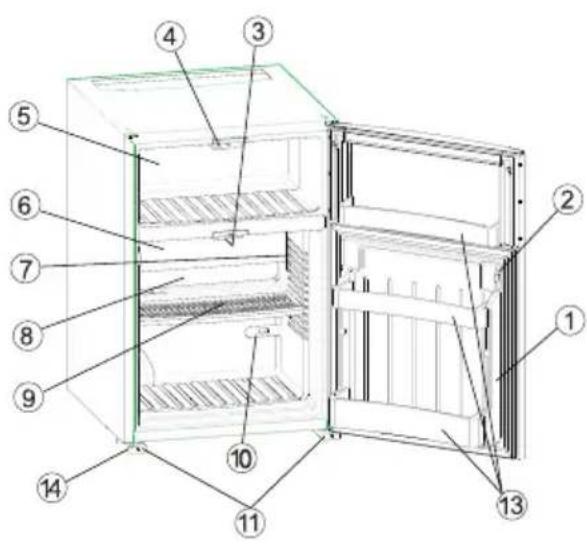

Figure 1.

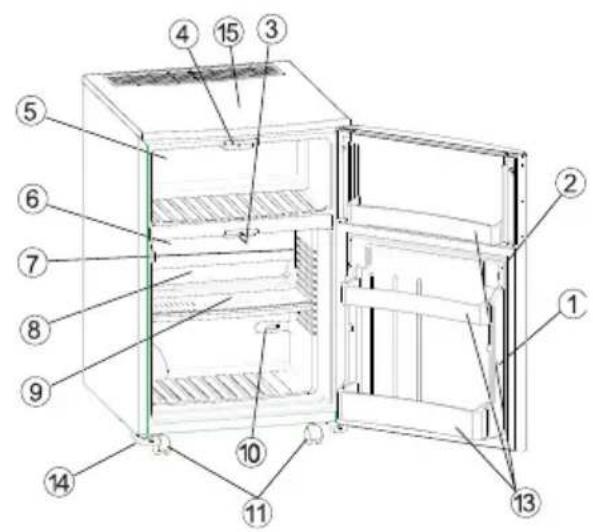

1. Porte
2. Serrure de porte (si existante)
3. Eclairage interieur du compartmente réfrigéré
4. Eclairage interieur du compartment non réfrigéré
5. Compartiment de rangement (non réfrigéré)
6. Couvercle pour le compartment du bloc réfrigerant
7. Capteur de l'évaporateur (derrière l'évaporateur)

8. Evaporateur

9. Clayettes de rangement

10. Capteur d'air
11. Pieds
12. Roublettes
13. Balconnets du contre porte lisse
14. ADC optionnel (LED rouge)
15. Toit

AU CAS OU LE REFRIGERATEUR EST EQUIPÉ D'UNE SERRURE, DOMETIC ZRT N'ASSUME AUCUNE GARANTIE POUR DES CLÉS PERDUES OU ENDOMMAGEES. VOUS POURREZ COMMANDER UNE NOUVELLE SERRURE SOUS FORME D'UNITE COMPLÉTE.

3. Nettoyage

Nettoyez le réfrigerateur à intervalles réguliers et en cas de besoin. Videz l'appareil, puis retirez les clayettes et les balconnets. Nettoyez les surfaces interieures de l'appareil et de la porte, en utilisant une solution tiède d'hydrogenocarbonate de sodium. Rincez ensuite l'appareil à l'eau claire tiède, puis terminez en le séchant à l'aide d'un chiffon non humidifié. N'utilise pas d'eau trop chaude pour nettoyer les parties en plastique. N'expose pas ces parties à de l'air trop chaud. Nettoyez régulièrement les surfaces extérieures de l'appareil à l'aide d'un chiffon propre et humide.

NE NETTOYEZ JAMAIS L'APPAREIL EN UTILISANT DES PRODUITS CHIMIQUES TROP AGRESSIFS OU DES PRODUITS ABRASIFS.

4. Mise en place de l'appareil

Veillez à respecter les indications suivantes lors de la première mise en service de l'appareil :

FAITES ATTENTION A CE QUE L'APPAREIL SE TROUVE SUR UNE SURFACE BIEN PLANE.
LORS DE L'EXPLOITATION, LA TUYAUTERIE ARRIÈRE PEUT DÉGAGER UNE FORTE CHALEUR.
L'APPAREIL NE FAIT APPEL À AUCUN COMPRESSEUR. ET FONCTIONNE DE CE FAIT TRES SILENCIEUSEMENT.
IL FAUDRA ATTENDRE AU MOINS TROIS HEURES POUR OBTENIR UNE PERFORMANCE FRIGORIFIQUE SIGNIFIANTE.

Au cours du processus de réfrigeration, l'appareil transmet la chaleur à l'air ambient par l'intérimédiaire du condensateur (situé à la partie supérieure du panneau arrière). Une bonne ventilation de l'appareil améliorer de beaucoup sa performance frigorifique.

• Pour garantir son bon fonctionnement, il faudra également veiller à placer l'appareil sur une surface plane. Vous pourrez contrôler très simplement le niveau en posant un verre d'eau sur le couvercle de l'appareil.
• N'exposez pas l'appareil à une source de chaleur directe (soleil, radiateur, four, etc.).

4.1. Directives d'installation

Le réfrigerateur fonctionne au moyen d'un refroidisseur à absorption et est particulièrement silencieux.

4.1.1. Versions encascrables

Ces apparèils ont été conçus pour être encastrés. Vous pourrez visser le miniBar dans un meuble, en utilisant les dispositifs de fixation, prévus à cet effet, situés au fond de l'appareil. Ce qui se fera en utilisant les vis (Fig. 2).

La version à encastrer est différente de la version à poser, le toit n'est pas en bois et, au lieu des roulettes, elle a des pieds d'une hauteur de 12 mm.

Au cours du montage, veillez à respecter les consignes ci-dessous.

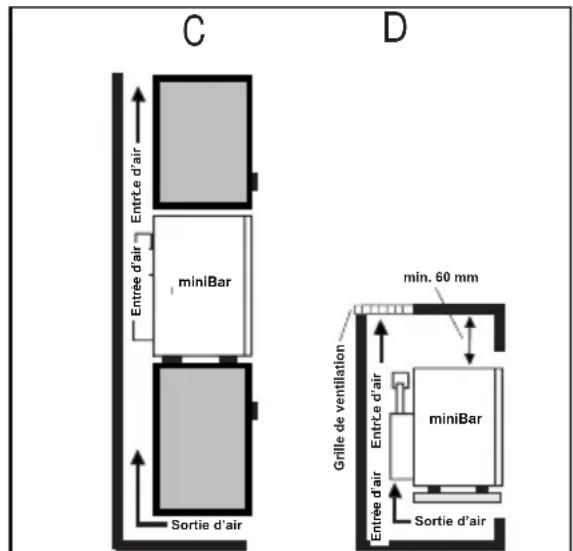

Figure 2.

FAITES BIEN ATTENTION

Veillez à respecter scrupuleusement les directives suivantes d'installation. Au cas où vous n'auriez pasinstallé l'appareil en vous conformant aux directives d'installation, youn'auriez plus aucun droit aux prestations de garantie.

1. Verifiez la panéité du réfrigérateur des deux côtes.

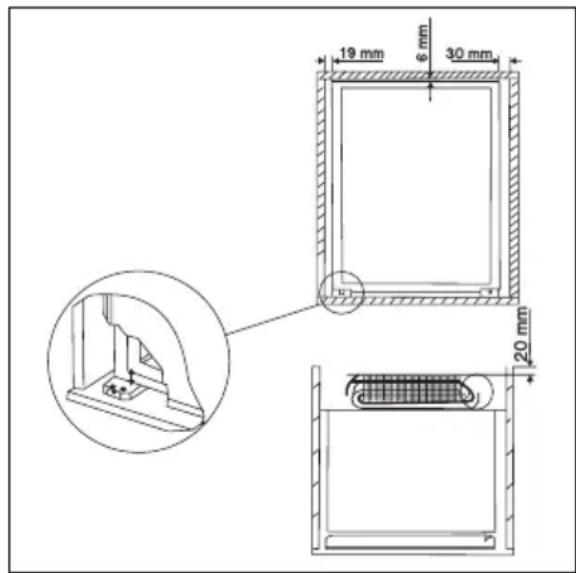

2. Il faudra veiller à respecter une distance de 20 mm par rapport aux murs.

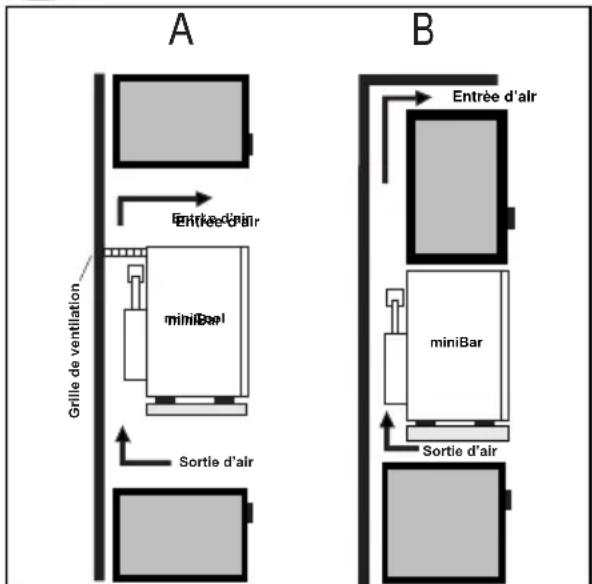

3. Veillez à garantir une aération suffisante conformément aux alternatives A, B, C, ou D (fig. 3 à 4)
4. La conduite d'arrivée d'air frais doit être dimensionnée afin de correspondre au moins à 105 mm x de la largeur du réfrigerateur.
5. L'ensemble du bloc réfrigerant doit se couver dans le courant d'air (comperer à l'illustration).
6. Veillez à ce qu'aucun apparéil ne réchauffe l'air circulant.
7. Il faudra veiller à utiliser des grilles de ventilation dont la section transversale est d'au moins 200~cm^2

Figure 3

Figure 4

En procedant à l'installation, faites bien attention à tous jours garantir l'accès du cable d'alimentation.

4.1.2. Version pose libre

Dans le cas de ce modele, nous supposons uneutilisation autonome. Le revetement de l'appareil protège l'utiliseur du contact avec les pieceschaudes de I'unité de refroidissement. Laventilation est assurée par la hauteur des roulettes, il est donc interdit d'utiliser le modele a poser sans roulettes.

N'utilise pas le réfrigerateur sans monter les roulettes parce que vous risquez une ventilation non convenable.

5. Exploitation de l'appareil

Avant la mise en service, il faut vérifier que la tension indiquée sur la plaque de données corresponde à la tension de réseau.

Pourmettre l'appareil en marche,branchez la fiche de prise de courant.A une température ambiente normale，un réfrigerateur vide atteindra sa température de service normale apres environ6a7heures.

5.1. Première mise en service

• Branchez l'appareil à une prise de courant mise à la masse.
• Le miniBar professionnelément à un test d'autocentre. Si l'électronique ne reconnaît aucune défaillance, la lampe LED de l'éclairage interieur commencerà clignoter au bout de 10 secondes pendant 2 secondes. S'il n'y a pas d'anomalie, l'éclairage du compartment réfrigéré est continu quand la porté est ouverte. En cas de reconnaissance d'une défaillance, la lampe LED clignotera en permanence. Il vous faudra alors en aviser votre service après vente.

5.2. Réglage de la température

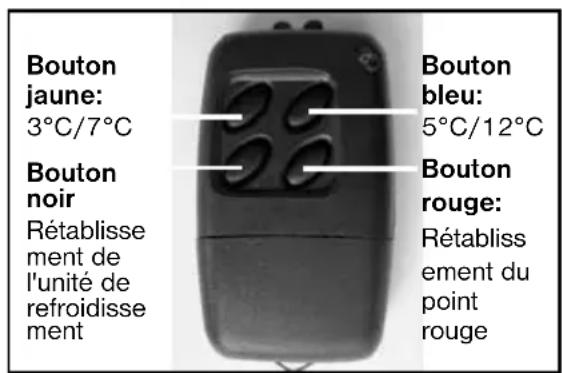

L'appareil est équipé d'un système électrique de réglage de température automatique. La température interne du réfrigerateur peut être réglée à l'aide de la télécommande optionnelle à quatre boutons. 4 températures préregliées son possibles: 3^ , 5^ , 7^ et 12^ . Deux boutons sur la télécommande servent à régler la temperature:

• Bouton jaune: 3^ et 7^ .
• Bouton bleu: 5^ et 12^ .

Par ex. pour régler la valeur de 7^ , précédez comme suit:

• Ouvrir la porte de l'appareil
• Tenir la télécommande devant le senseur de la porte à 10 cm. Appuyer sur le bouton jaune une fois, compter les clignotements du LED interne. Si le numero est de trois, la valeur préreglee change en 3^ .
• Pour la température de 7^ , il faut appuyer encore une fois sur le bouton jaune. Le LED clignote sept fois, et la valeur change en 7^ .
  Pour régler la température de 12^ il faut faire la même chose, mais cette fois-ci avec le bouton bleu.

5.3. System de contrôle de l'agregat (CUC system)

Le système de commande contrôle la fonction après chaque période de dégivrage (la première phase de dégivrage commence 39 heures après la mise en service et après toutes les 24 heures) en mesurant la chute de température de l'évaporateur. S'il constate une anomalie, le fonctionnement du réfrigerateur s'arrête et les LEDs de l'éclairage interieur commencant à scintiller continualement. Si cela arrive, la cause en est souvent la surcharge du réfrigerateur (il contient trop de provisions et/ou de boissons), la porte n'est pas bien fermée, la ventilation de l'unité de refroidissement n'est pas convenable et/ou la position du réfrigerateur n'est pas horizontale. Nous vous demandons de vérifier ces éléments, après il est possible de remettre en service le réfrigerateur en positionnant la télécommande (figure 9) vers le senseur d'ouverture de porte et en appuyant sur le bouton noir ou en débranchant le réfrigerateur du réseau pour 10 secondes et en le rebranchant après. Le réfrigerateur commence à fonctionner de nouveau. Si le scintillagement revient, il peut y avoir un problème grave avec l'unité de refroidissement, donc vous nevez contacter le service de réparation Dometic.

6. Dégivrage, nettoyage et entretien

Le miniBar est équipé d'un système de dégivrage automatique.

Degivrage automatique

La première phase de dégivrage commenceré environ 39 heures après la première mise en service et durera environ deux heures.

L'appareil fonctionnera ensuite 22 heures sans interruption, ce cycle sera suivi d'une phase de dégivrage durant deux heures.

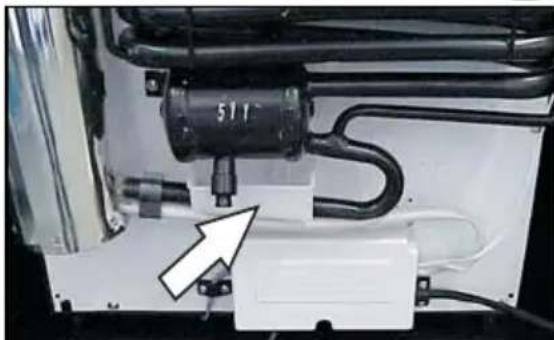

L'eau de dégivrage resultant de la fonte du givre, sécoulera alors dans un bac collecteur situé à l'arrière du réfrigerateur, en passant par la gouttière et un tube d'écoulement. (Fig. 5). Dans ce bac, l'eau de dégivrage s'évaporera automatiquement dans l'air ambient. Il est donc inutile de vider ce bac manuellement.

Pour déconnecter l'unité, il faut débrancher le réfrigerateur du réseau électrique et laisser ouverte sa porte. ÀpRES le dégivrage, il faut nettoyer l'intérieur du réfrigerateur avec un torchon humide.

Figure 5.

6.1. LED

6.1.1. Eclairage LED interieur (Fig. 6) (compartment réfrigéré)

Deux lampes LED (A) situées sur une carte de circuit imprimé, éclaireront l'intérieur de l'appareil en cas d'ouverture de la porte.

Les deux capteurs (B) détectent une porte ouverte et commandent l'allumage des lampes LED en conséquence.

Figure 6.

6.1.2. Eclairage LED interieur (compartment non réfrigéré)

(Fig. 7)

L'éclairage interieur (C) du compartment supérieur/non réfrigéré peut être allumé/étéint (D) par l'interrupteur qui devient accessible si la porte du réfrigerateur est ouverte.

Figure 7.

F

6.2. Contrôle automatique de la porte (ADC) en option (LED rouge)

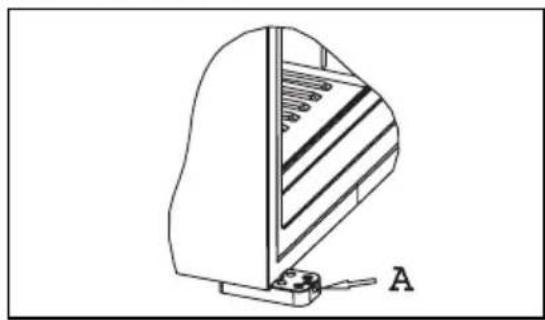

Le LED rouge (figure 8 A) est intégré dans un des pieds antérieurs (gauche ou droit) et indique que la porte du réfrigérateur est ouverte. Dans ce cas :

1. Ouvrez le miniBar, vérifiez-en le contenu, replisssez-le en cas de besoin.

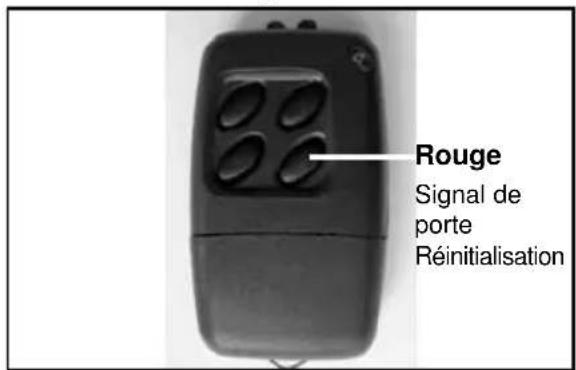

2. Remettez ensuite le signal de la porte à zéro en dirigeant la télécommande (Figure 9) vers le capteur de la porte et en appuyant sur la touche rouge (Figure 6 B).
3. Fermez le miniBar.

Figure 8.

Figure 9.

7. Remplacement de l'habillage de porte

(Figure 10-12)

Débranchez le réfrigerateur du réseau électrique et posez-le sur son dos.

Enlevez les quatre vis (1) de la charnière basse de la porte.

Enlevez la porte de la charnière supérieure (2-3) en la déplacant vers le bas.

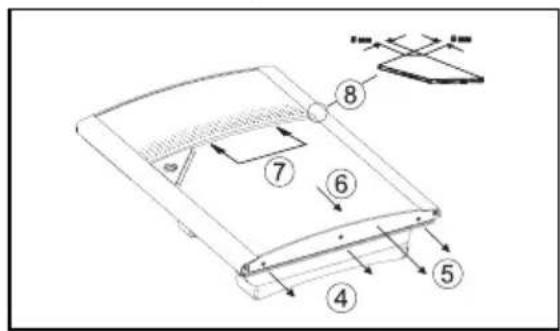

Enlevez les vis (4) et tirez le bout de l'encadrement (5).

Faites sortir le panneau de decoration (6) de l'encadrement de la porte et mettez le nouveau panneau (7) de façon que la partie supérieure du panneau soit parallele avec la partie supérieure de l'encadrement. Il est plus facile de poser le nouveau panneau dans la partie supérieure de l'encadrement, si vous coupez un morceau de 5x5 mm de l'angle (8). Reposez l'encadrement (5) à

sa place et fixez-le avec les vis.

Posez la porte sur la charnière supérieure (9), montez la charnièreasse sur la porte et fixez avec les quatre vis (11).

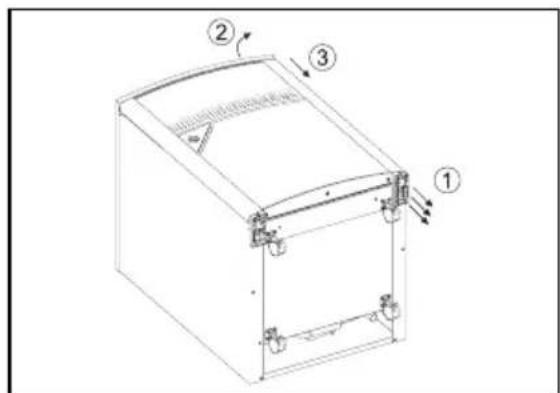

Figure 10.
Figure 11.

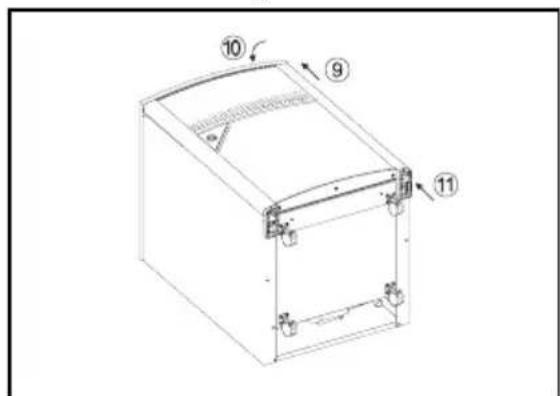

Figure 12.

8. Service après-venture

Veuillez bien contrôle d'abord les points suivants avant de contacter notre service après-vente :

Problème	Raison possible	Solution
La performance frigorifique de l'appareil est insuffisante.	Le compartment refroidisseur contient une trop grande quantité d'aliments chauds.	Réduire le volume des denrées stockées.
	La position du réfrigérateur n'est pas horizontal.	Il faut positionner le réfrigérateur horizontally.
	La porte est mal fermée.	Bien fermer la porte.
	L'air ne peut pas circuler dans le compartment refroidisseur.	Laissez un espace suffisant entre les denrées alimentaires afin que l'air puisse circérer.
	La circulation d'air extérieure est bloquée.	Il faut assurer la circulation d'air extérieure.
L'appareil ne refroidit pas, les lampes LED clignotent.	Le régulateur automatique de contrôle a arrêté l'appareil.	Cf. paragraphe 5.3.
L'appareil ne refroidit pas, l'éclairage ne fonctionne pas.	La fiche d'alimentation est mal branchée dans la prise de courant	Brancher correctement la fiche d'alimentation.
	La prise de courant n'est pas alimentée.	Il faut vérifier la présence de la tension (par exemple connecter une lampe à la prise de courant).

Si l'appareil ne fonctionne toujours pas de maniere satisfaisante après la vérification des points ci-dessus, veuillez bien contacter le service après-vente. Décrivez le problème et n'oubliez pas de préciser le type d'appareil, le modele ainsi que la reférence du produit et le numéro de série.

(Vous trouvrez tous les détails sur le modele d'appareil, la reférence du produit et le nombre de série sur la plaque signalétique qui se trouve à l'intérieur du réfrigerateur.)

Dans le cas d'un apparéil défectueux, contactez votre dépositaire local le plus proche. Vous trouverez son adresse dans l'annulaire téléphonique.

www.dometic.com

9. Mise en marche

\section*{Caracteristiques techniques}

Modèle RH 456LD	RH 456LDE (encastré)
Type MB20-60
Contenance utile 56 litres
Capacité réfrigérée 40 litres
Capacité non réfrigérée 16 litres
Alimentation secteur 220 -240V (AC)
Courant absorbé 65W
Consommation d'énergie	0,830 kWh/24h
Fluide frigorigène 159g H	20+86g NH3

• Le calcul de la consommation d'énergie se fait à une température ambiente de 12^ 25^ (cave).

9.1. Raccordement au secteur

La mise sous tension de l'appareil ne se fera qu'avac la tension indiquée sur la plaque signaletique. L'appareil ne doit etre branché qu'a une prise de courant mise a la terre et conforme aux reglementations locales en vigueur.

Seul unElectricien ou d'autres personnes ayant la compétence nécessaire, pourront se charger des travaux electriques indispensablees au branchement de l'appareil.

Le fabricant decline toute responsabilité au cas de non observance de ces consignes de sécurité.

Exigences électriques

Avant demettre l'appareil en marche,assurez-vous que la tension de secteur correspond a la valeur indiquee sur la plaque signaletique.

10. Informations relatives à la protection de l'environnement

Le fluide frigorigène mis en œuvre est l'ammoniaque (un composé naturel d'hydrogène et d'azote).

Le cyclopentane neprésentantaucoun potentiel d'appauvissement de la couche d'zone, a eté utilisé comme isolant thermique dans la mousse de polyurethane.

Le chromate de sodium est utilisé comme agent anti-corrosion (dosé à moins de 2 % du pourcentage pondéral du fluide frigorigène).

12. Recyclage

Après avoir déballé l'appareil, les matériaux d'emballage devraient être acheminés vers votre site local de collecte des déchets. En fin de vie, il est recommendé de confier l'appareil à une entreprise spécialisée de collecte et de recyclage qui pourrait assurer la récapération des matériaux recyclables et un recyclage écologique de l'appareil.

Les apparèils portant ce symbole doit être obligatoirement remis à un point de collecte local pour la mise au rebut d'appareils électriques et électroniques.

Il est interdit de jeter ce produit dans les ordures menagères.

Sur les réfrigerateurs Domatic, le symbole figure sur la plaque des caractéristiques (plaque signalétique) appossaé à l'intérieur de l'appareil.

Cet apparéil est conforme aux directives CEE suivantes :

Directive LVD 73/23/CEE y compris la modification 90/683/CEE
