BEDIENUNGSANLEITUNG RH 456 LDE ELECTROLUX

Free-standing and Built-in versions Frei stehende Versionen und Einbauversionen.

Bedienungsanleitung Mode d'emploi

Bitte lesen SieThese Anleitung sorgfaltig,bevor Sie das Gerat einsetzen.Sollten Sie das Gerat weiter verkaufen oder entsorgen,übergeben Sieitte diese Anleitung dem neuen Besitzer.

Bitte beachten Sie die folgenden Installationsanweisungen tatsäch. Garantieleistungen können nur in Anspruch genommen werden, wenn die Installation gemäß den Installationsanweisungen erfolgt. (siehe Kapitel 4.1)

Vielen Dank, dass Sie sich für eines unserer Produkte entschieden haben. Wir hoffen, es wird Ihnen jahrelang zuverlässige Dienste leisten. In dieser Anleitung möchten wir Sie mit einigen Symbolen vertraut machen, die Ihnen beim sicheren und effizienten Einsatz des Geräts halten werden:

Gefahr bei unsachgemäßem Einsatz des Geräts

Empfehlungen für die Benutzung des Geräts

Informationen zum Umweltschutz

Dieser Kühlschrank wurde für Aufbewährung von Lebensmittel und Geträken entwickelt.

Das obere Fach des Geräts ist nicht gekühlt, so dient es zur Aufbewährung von Glasern, Chips, Snacks usw.

Achtung!

• Dieses Gerätarf nur von Erwachsenen betrieben werden. Kinder sollenn nicht unbeaufsichtigt mit dem Gerät oder den Bedienelementen speilen.
• Notwendige Arbeiten an der Elektrik zur Installation dieser Geräts)dürfen nur von einem qualifizierten Elektriker durchgeführt werden.
• Notwendige Wartungsarbeiten müssen von einem Elektriker durchgeführt und es darüber ausschließlich Originalersatzteile verwendet werden.
• Es kann gefährlich sein, das Gerät oder einzeln Komponenten in irgendener Weise zu verändern.
• Achten Sie darauf, dass das Netzkabel niemals unter dem Gerät eingeklemmt wird
• Einige Komponenten im Geräteinnern heizen sich im Betrieb auf. Stellen Sie, sicher, dass stets ausreichend Luftzirkulation zur Verfügung stehen, da das Gerät, sonst beschädigt werden kann und der Inhalt verdirbt. Siehe auch Installationsanweisungen.
• Heiße Gerätekomponenten dürfen nicht frei zugänglich sein. Stellen Sie das Gerät daher mit der Rückwand gegen eine Wand. Halten Sie darauf aber den in den Installationsanweisungen angegebenen Mindestabstand ein, damit die erforderliche Luftzirkulation gewährleistet ist.
• Ziehen Sie vor dem Abtauen, der Reinigung oder Wartungsarbeiten stets den Netzstecker.
• Schaben Sie das Eis NICTT MIT EINEM SPITZEN GEGENSTAND ab. Entfernen Sie fest sitzendes Eis niemals mit Gewalt von den Kuhlrippen. Lassen Sie es in Ruhe abtauen. Siehe dazu Abtauanweisungen.
• Das Gerät hat ein betrachtliches Gewicht. Seien Sie vorsichtig, wenn Sie es bewegen.
• Versuchen Sie niemals, das Gerät selbst zu reparieren. Reparaturen durch fachfremde Personen können zu Verletzungen oder zu Schäden am Gerät führen. Wenden Sie sich an ihren örtlichen Handler und verlangen Sie ausdrücklich Originalersatzteile.
  Die Lagerung von giftigen oder explosiven Stoffen in dem Kuhlgerät ist nicht gestattet!

INHALT

1. Auspacken des Geräts
2. Ansicht des Geräts
3. Reinigung
4. Aufstellung des Geräts

4.1. Installationsanweisungen

4.1.1. Einbauversionen
4.1.2. Frei stehende Version

1. Einsatz des Geräts

5.1. Erste Inbetriebnahme
5.2.Temperaturregelung
5.3. Steuerung der Kühleinheit (CUC)

1. Abtauen, Reinigung und Wartung

6.1. Beleuchting

6.1.1. Innere Beleuchtung des gekühlten Faches
6.1.2. Innere Beleuchtung des nicht gekühlten Faches

6.2. Automatischen Turkontrolle (ADC), optional (rote LED)

1. Auswechseln der Tüblende
2. Kundendienst
3. Inbetriebnahme, Technische Daten

9.1. Anschluss and das Stromnetz

1. Informationen zum Umweltschutz
2. Recycling

Achtung!

Die Garantiebedingungen entsprechen der EU-Richtlinie 44/1999/CE und den im jeweiligen Bestimmungsland geltenden Gesetzen.

Bei Fragen zu Garantie und Kundendienst sowie für Ersatzteile wenden Sie sichitte an unser Dometic Servicenetzwerk.

Die Garantiedecktkeine Schaden durch unsachgemaeBenutzung ab.

Die GarantiedecktkeineÄnderungenamGeratoderdenEinsatznichtoriginalerErsatzteilevonDomaticab.

Die Garantie erlischt, wenn das Gerät nicht gemäß den Anweisungen installiert und benutzt wird.

Nennen Sierette das Modell sowie die Produkt- und die Seriennummer des Gerats, wenn Sie sich mit dem Domatic Servicenetzwerk in Verbindung setzen.

These Informationen finden Sie auf dem Typenschild im Innern des Kuhlgerätes.

1. Auspacken des Geräts

Nachdem Sie die Schrumpfolie entfernt haben, überzeugen Sie sich davon, dass das Gerät nicht beschädigt ist. Bei Transportschäden wenden Sie sichitte umgehend an das Transportunternehmen.

2. Ansicht des Geräts

RH456LDE

RH456LD

Einbauversion Frei stehende Version

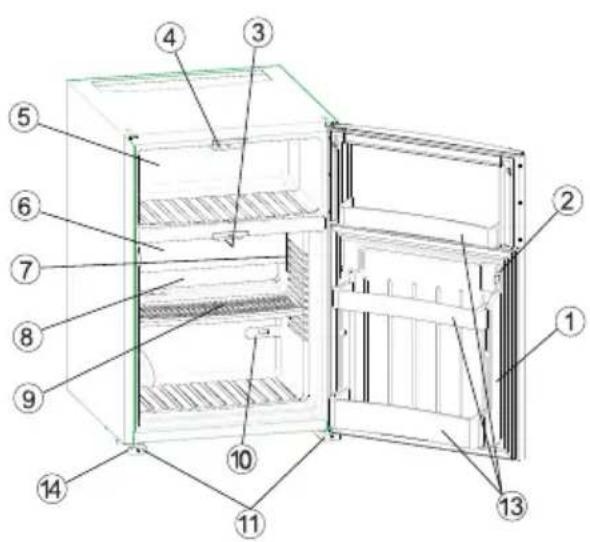

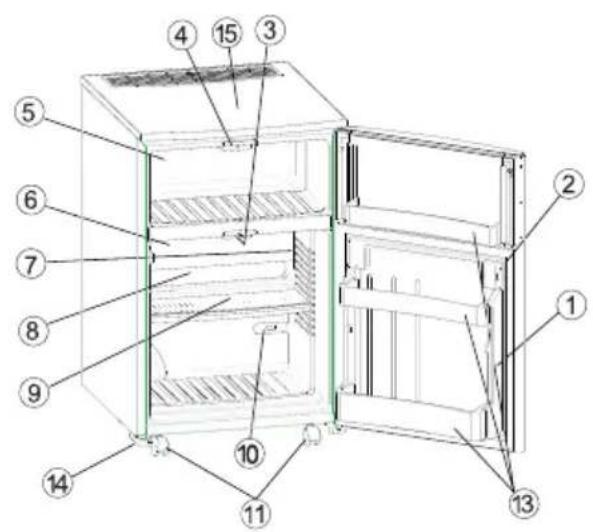

Abbildung 1.

1. Tur
2. Turschloss (falls vorhanden)
3. Innere Beleuchtung des gekühnten Faches
4. Innere Beleuchtung des nicht gekühnten Faches
5. Fach zur Aufbewährung (nicht gekühlt)
6. Vorplatte Verdampfer

7. Verdampfersensor (hinter dem Verdampfer)

8. Verdampfer

9. Einlegeboden
10. Luftsensor
11. Beine
12. Rader
13. Tureinlagen
14. ADC optional (rote LED)
15. Deckplatte

FALLS IHR KÜHLGERÄT MIT EINEM TÜRSCHESS AUSGESTATTET IST, ÜBERNIMMT DOMETIC ZRT KEINE HAFTUNG FÜR VERLOREN GEGANGENE ODER BESCHÄDIGTE SCHLUSSEL. SCHLOSSE SIND ALS KOMPLETTE EINHEIT ALS ERSATZTEIL ERHÄLTlich.

3. Reinigung

Reinigen Sie das Kuhlgerät gründlich in regelmäßigen Abständen und bei Bedarf. Räumen Sie das Gerät aus und entfern den Sie die Einlegeböden und Türeinlagen. Reinigen Sie die Innenflächen des Gerats und der Tur mit einer warmen Lösung aus Natriumhydrogenkarbonat. Wischen Sie mit klarem, warmem Wasser nach und trocknen Sie das Gerät mit einem sauberen Tuch. Reinigen Sie die Kunststoffe nicht in Wasser, das mehr als handwarm ist. Setzen Sie diese Teile keiner HeiBluft aus. Reinigen Sie die Außenwände des Gerats regelmäßig mit einem sauberen, feuchten Tuch.

VERWENDEN SIE NIEMALS STARKE CHEMIKALIEN ODER SCHEUERMITTEL ZUR REINIGUNG DES GERÄTS.

4. Aufstellung des Geräts

Beachten Sie bei der ersten Benutzung des Geräts folgende Punkte:

• ACHTEN SIE DARAUF, DASS DAS GERAT WAAGERECHT STEHT
• DIE LEITUNGEN Auf DER RÜCKSEITE WERDEN IM BETRIEB HEISS
  DAS GERAT ARBEITET OHNE KOMPRESSOR. ES LAUFT DAHER SEHR LEISE
• ERST NACH DREI STUNDEN KANN MIT EINER WAHRNEHMBAREN KÜHLLEISTUNG GERECHNET WERDEN

Während des Kuhlprozesses gibt das Gerät vom Kondensator (im oberen Bereich der Rückseite) Wärme in die Umgebung ab. Je better die Belüfung des Geräts ist,estohigher ist die Kühlleistung.

• Wichtig für den einwandfreiien Betrieb ist auch die waagerechte Aufstellung des Geräts. Das kann sehr einfach durch Stellen eines vollen Wasserglases auf den Deckel geprüft werden.
• Setzen Sie das Gerät nicht direkter Wärmestrahlung aus (Sonnenlicht, Heizkörper, Ofen, usw.).

4.1. Installationsanweisungen

Das Kuhlgerät arbeitet mit einem elektrisch beheizten Absorptionskühler und ist extrem leise im Betrieb.

4.1.1. Einbauversionen

These Versionen sind als Einbaugeräte konzipiert. Die miniBar kann mit den am Boden vorgesehen Halterungen in einem Schrank verschraubt werden. Setzen Sie dazu die Schrauben ein (Abbildung 2).

Die eingebaute Version unterscheidet sich von der freistehenden Version darin, dass sie keine Deckplatte aus Holz undstatt Räder 12 mm hohe Beine hat.

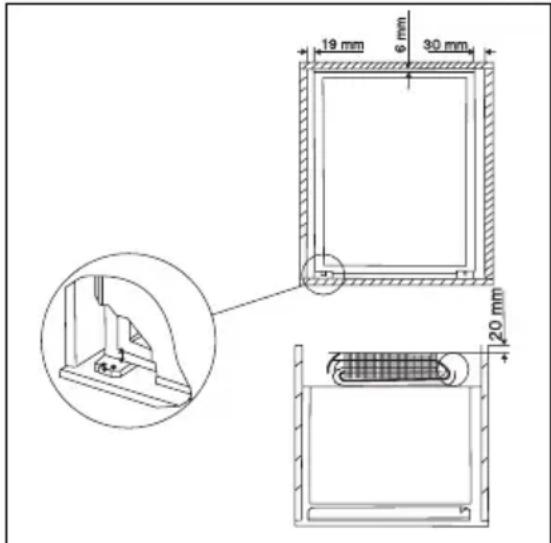

Beachten Sie beim Einbau nachfolgend aufgeführten Punke.

Abbildung 2.

WICHTIG

Bitte beachten Sie die folgenden Installationsanweisungen genau. Garantieleistungen konnen nur in Anspruch genommen werden, wenn die Installation gemäß den Installationsanweisungen erfolgt.

1. Das Kuhlgerät muss in beiden Richtungen waagerecht stehen
2. Es müssen 20mm Abstand zu den Wänden eingehalten werden

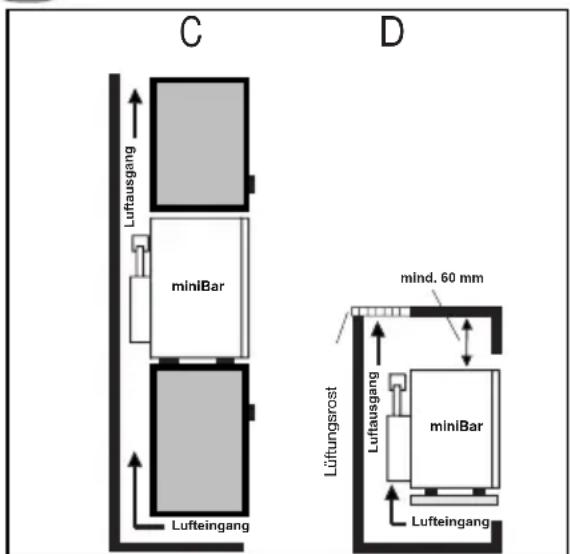

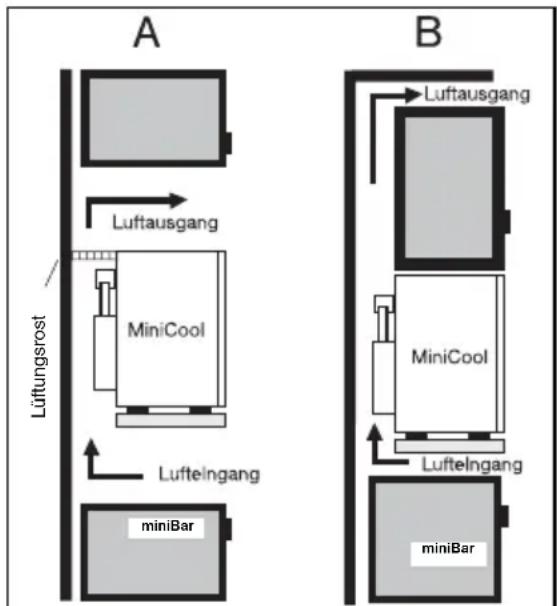

3. Eine Luftzirkulation muss entsprechend den Alternativen A, B, C, oder D garantiert werden (Abb. 3-4)

Abbildung 3.

Abbildung 4.

4.Die Zuluftleitung muss mindestens eine Dimension von 105 mm x der Breite des Kuhlgerätes aufweisen
5. Die gesamte Kühleinheit muss wie gezeigt in den Luftstrom ragen
6. Die zirkulierende Luft darauf von keinem anderen Gerät oder sonstwie aufgeheizt werden
7. Lüftungsgrills, die verwendet werden sollen, müssen einen Querschnitt von mindestens 200 cm² haben

Achten Sie bei der Installation daraufuf, dass das Netzkabel stets zugänglich bleibt.

4.1.2. Frei stehende Version

These Version ist für die freistehende Benutzung vorgesehen. Die Bekleidung des Geräts ist so ausgestaltet, dass sie die Benutzer vor den bereits Teilen der Kühleinheit schützt. Die Lüftung des Geräts ist durch die entsprechende Höhe der Räder gesichert, deshlab ist es verboten, die freistehende Version ohne Räder zu benutzen.

Benutzen Sie den Kühlschrank ohne Räder nicht, Denn die Luftung des Geräts ist sonst nicht gesichert!

5. Einsatz des Geräts

Vor der ersten Inbetriebnahme kontrollierten Sie, ob die Spannung auf dem Datenblatt der Netzspannung entspricht.

Um das Gerät in Betrieb zu setzen, stecken Sie den Netzstecker ein. Ein leeres Kuhlgerät besteht bei normaler Raumtemperatur etwa 6 - 7 Stunden zur Erreichung der korrekten Betriebstemperatur.

5.1. Erste Inbetriebnahme

• Schlieben Sie das Gerät an eine geerdete Steckdose an.
• miniBar startet automatisch mit einem Selfsttest. Wenn die Elektronik keinen Defekt erkennt, leuchtet die LED der Innenbeleuchung nach etwa 10 Sekunden 2 Sekunden lang auf. Wenn kein

Fehler identifiziert wurde, leuchtet die Lampe des gekühnten Faches permanent, wenn die Türg geöffnet ist. Wird ein Fehler erkannt, beginnnt die LED permanent zu blinken. In thisem Fall benachrichtigen Sieitte ihren zuständigen Kundendienst.

5.2. Temperaturregelung

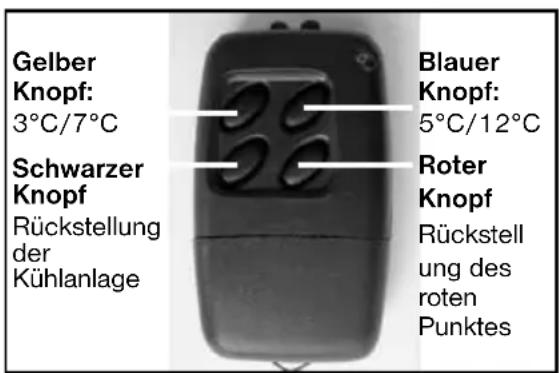

Die Anlage ist mit einer elektrischen Temperaturregelung ausgerüstet. Die innere Temperatur der Kühlanlage ist mit der optionalen Fernbedienung mit den vier Knopfen zu regeln. Es gibt 4 verschiedene im Voraus eingestillten Temperaturwerte: 3^ , 5^ , 7^ und 12^ . Zwei Knopfe der Fernbedienung dienen zur Einstellung der Temperatur:

• Gelber Knopf: 3^ und 7^ .
• Blauer Knopf: 5^ und 12^ .

Z.B. zur Einstellung der Temperatur 7^ gehen Sie folgendermaßen vor:

• Offnen Sie die Tür der Anlage.
• Halten Sie den Fernbediener vor den Sensor auf der Tur etwa auf 10 cm. Drücken Sie den gelben Knopfomal, und zahlen Sie, wie vielmal das innere LED-Licht aufleuchtet. Wenn dreimal, dannändert sich der eingestellte Wert auf 3^ Cra.
• Zur Einstellung der erwünschten 7^ drücken Sie den gelben Knopf noch einmal. Das LED leuchtet siebenmal auf, und die im Voraus eingestellte Temperatur wird 7^ .
• Zur Einstellung von z.B 12^ folgen Sie auch den obigen Schritten, aber verwenden Sie thismal den blauen Knopf.

5.3. Steuerung der Kühleinheit (CUC)

Das Steuerungssystem kontrolliert nach jeder Abtauperiode (die erstee Abtauperiode beginnnt 39 Stunden nach dem Starten, später immer nach 24 Stunden) die Funktion, durch die Messung der Temperatur des Verdampfers. Wenn es ein Problem registriert, schaltet der Kuhlschrank ab, und die LEDs fangen an, permanent zu blinken. Wenn es der Fall ist, passiert es am meisten wegen der Überlastung (zu viel warmes Lebensmittel und/oder Getränke sind darin), oder weil die Tur nicht gut geschlossen oder die Luftung der

Kühleinheit nicht einwandfrei ist und/oder der Kühlschrank nicht waagerecht liegt. Kontrollieren Sieitte, dann starten Sie nochmals den Kühlschrank, indem sie die Fernbedienung (Abbildung 9) direkt nach dem Sensor der Turoffnung richten und die Schwarze Taste drucken, oderziehen Sie den Stecker aus der Steckdose fur mindestens 10 Sekunden hereaus, dann stecken Sieihn wieder ein. Es startet neu das Gerät und es wird wieder Funktionieren. Wenn das permanente Blinken zurückkommen, dann gibt es ein wirkliches Problem mit der Kühleinheit, und Sie müssen den Kontakt zu dem Domatic Service aufnehmen.

6. Abtauen, Reinigung und Wartung

Die miniBar ist mit einem automatischen Abtausystem ausgestattet.

Automatische Abtaufunktion

Die erste Abtauphase beginnnt 39 Stunden nach dem ersten Einsatzen und dauert zwei Stunden.

Danach kühlt das Gerät jeweils 22 Stunden ununterbrochen, gefolgt von einer zweistündigen Abtauphase.

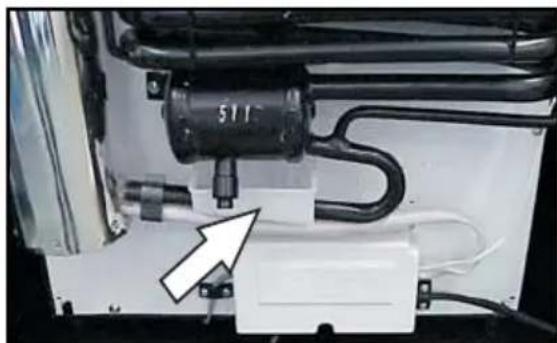

Das Eis schmilzt und das entstehende Tauwasser lauft vom Tropfkanal über einen Dranageschlauch in eine Verdunstungswanne auf der Rückseite unter dem Kuhlgerät. (Abb. 5). Dort verdunstet das Wasser automatisch und wird in die Umgebungsluft abgegeben. Daher muss die Wanne nicht von Hand entleert werden.

Für die Ausschaltung der Einheit stecken Sie den Kühlschrank vom elektrischen Netz ab und halten Sie die Tur des Kühlschranks offen. Nach der Abtaung muss man das Innere des Kühlschranks mit einem sauberen und feuchten Tuch auswischen.

Abbildung 5.

6.1. LED Lampe

6.1.1. Innere LED Beleuchtung (gekuhltes Fach) (Abb. 6.)

Zwei Leuchtdioden (A) auf einer elektronischen Leiterplatte beleuchten den Innenaum des Gerats, wenn die Tur geöffnet wird.

Zwei Sensoren (B) erkennen, ob die Tur geöffnet ist und steuern die Leuchtdioden entsprechend.

Abbildung 6.

6.1.2. Innere LED Beleuchtung (nicht gekühltes Fach) (Abb. 7.)

Die innere Beleuchtung des oberen/nicht gekühnten Faches (C) kann man ständige ein/ausschalten (D), mit der Taste, die man erreichen kann, wenn die Tur geöffnet ist.

Abbildung 7.

6.2. Automatische Turkontrolle (ADC) optional (rote LED)

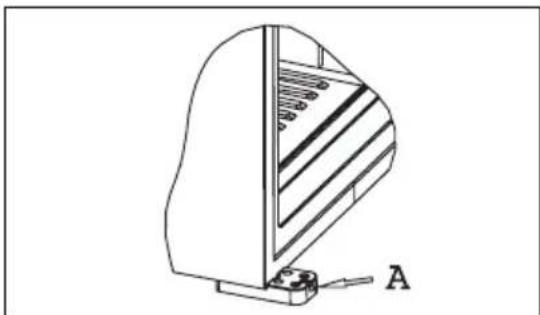

Die rote LED Lampe (Abbildung 8 A) ist in einem der vorderen Beinen (rechts oder links) integriert, die die Tatsache zeigt, dass die Tur des Geräts geöffnet wurde. In thisem Fall:

1. Offnen Sie die miniBar, prufen Sie den Inhalt und fällen Sie bei Bedarf nach.

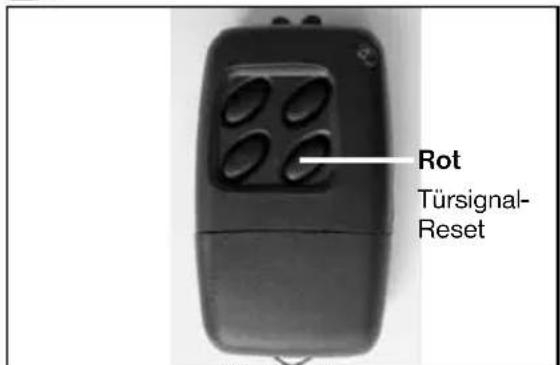

2. Setzen Sie anschließend das Tursignal zurück, indem Sie die Fembedienung (Abb. 9.) auf den Tursensor richten und die rote Taste drücken (Abb. 6 B).
3. Schlieben Sie die个小Bar.

Abbildung 8.

Abbildung 9.

Abbildung 10.

7. Auswechseln der Turblende

(Abb. 10-12.)

Stecken Sie das Gerät vom Netz ab, und legen Sie es auf seinen Rücken.

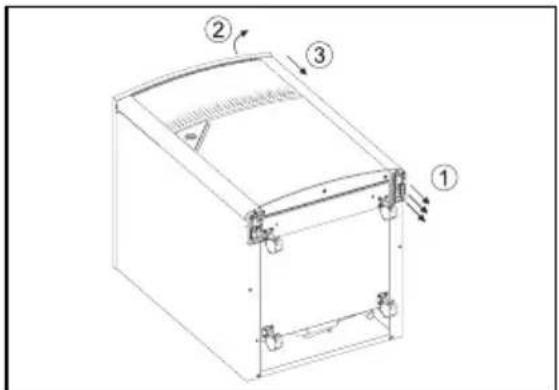

Entfernen Sie die vier Schrauben (1) aus der Türangel.

Nehmen Sie die Tur nach unten aus dem Hinterhaken Heraus (2-3).

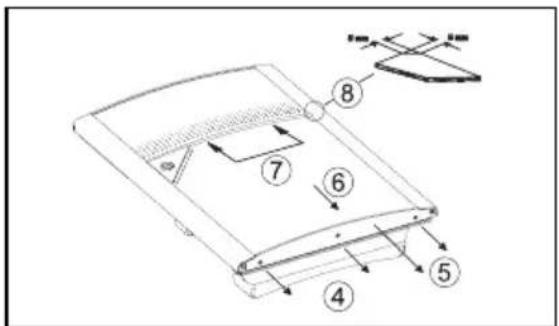

Entfernen Sie die Schrauben (4) undziehen Sie die Gehäusekante ab (5).

Lassen Sie die Dekorplatte (6) aus dem Turrahmen abgleiten, und legen Sie das neue Panel (7) so ein, dass die obere Kante des Panels parallel zu der oberebn Kante des Rahmens lauft. Des neue Panel kann in die obere Kante des Rahmens einfacher eingelegt werden, wenn aus der Ecke ca. 5 × 5 ~mm (8) abgeschritten wird. Legen Sie die Kante des Rahmens (5) zurück in ihren Platz, und befestigen Sie es mit Schrauben.

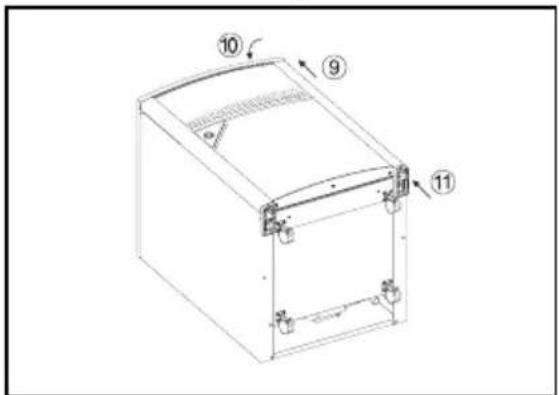

Legen Sie die Tur aufs obere Scharnier (9), das untere Scharnier auf die Tur montiert, dann befestigen Sie es mit vier Schrauben (11).

Abbildung 11.

Abbildung 12.

8. Kundendienst

Prufen Sieitte zuerst Folgendes,behvor Sie unseren Kundendienstkontaktieren:

Problem	Mögliche Ursache	Abhilfe
Die Kühlleistung des Geräts ist zu gering	Zu vile zu warme Speisen wurden eingelagert	Weniger Speisen einlagern
	Die Tür ist nicht korrekt verschlossen	Tür korrekt verschreiben
	Der Kühlschrank ist nicht nivelliert.	Der Kühlschrank muss nivelliert sein.
	Die Luft kann im Kühlfach nicht zirkulieren	Schaffen Sie Platz zwischen den Speisen, damit die Luft zirkulieren kann
	Die äußere Belüftung ist nicht ohne Hindemisse.	Sichern Sie die äußere Belüftung.
Das Gerät kühlt nicht und die LEDs blinken	Das CUC-System hat das Gerät ausgescheltet	Siehe Abschnitt 5.3
Das Gerät kühlt nicht und die Beleuchtung funktioniert nicht	Der Stecker sitzt nicht korrekt in der Steckdose	Stecker korrekt anschließen
	Die Steckdose ist ohne Strom	Überprüfen Sie, ob es Spannung gibt (z.B. schreiben Sie eine Lampe an die Steckdose an).

Arbeitet das Gerät nach Prüfen der vorgenannten Punkte trotzdem nicht einwandfrei,kontaktieren Sieitte den Kundendienst. Beschreiben Sie das Problem und nennen Sieitte Typ und Modell sowie Produkt- und Seriennummer.

(Einzelheiten zu Modell, Produkt- und Seriennummer finding auf dem Typenschild im Innern des Kuhlgerätes.)

Kontaktieren Sie bei einem Gerätedefekt ihren örtlichen Handl. Die Anschrift finden Sie in Ihr Telefonbuch.
