GEBRUIKSAANWIJZING RH 456 LDE ELECTROLUX

Vrijstaand model en inbouw model.

Lees de gebruiksaanwijzing aandachtig door voordat u het apparaat in gebruik neemt. Als u het apparaat verkoopt of weggeeft, zorg er dan voor dat de neue eigenaar de gebruiksaanwijzing krijgt.

Neem aanwijzingen UIT de handleiding zorgvuldig in acht. Garantie geldt alleen voor apparaten welke conform de hier beschreiben aanwijzingen zijn geinstalleerd. (zie hoofdstuk 4.1)

Hartelijk dank dat u voor ons heeft gekozen! Wij zijn ervan overtuigd dat u vele jaren ongestoord van het product zult genieten.

Onderstaand vindt u een aantal symbolen om een veilig en efficient gebruik van het product te verzekeren:

Gevaar bij onjuist gebruik

Tip

informatie omtrent milieu

Deze koelkast is bedoeld om voedsel en drank in op te slaan.

Het bovenste deel van het toestel is ongekoeld, waarom dient het voor de opslag van glazen, chips, snacks etc.

Let op!

• De koelkast mag alleen door volwassenen worden bediend. Houdt kinderen.altijd in de gaten als ze in de buurt van elektriciteit zich en LASTZe Niet met het apparaat spelen.
• Eventuele installmenterwerkzaamheden die betrekking haben op de energia mogen uitsluitend door een electrien worden uitgevoerd.
• Reparaties en service mogen uitsluitend worden uitgevoerd door een electricien. Gebruik algijd originele onderdelen.
• Het is gevaarlijk het apparaat eigenhandig te wijzigen of te modificeren.
• Let erop dat het apparaat Niet op de stroomkabel staat.
• Het apparaat bevat delen welke zeer warm worden. Zorg voor voldoende ventilatie om te voorkomen dat de koelprestatie onvoldoende is. Zie installmentatie instructies
• Let op dat de warme delen van het koelaggregaat Niet vrij toegankelijk+zijn. Plaats de koelkast waarom alkijd met de achterkant maar een muur. Houdt hierbij wel rekening met de ventilatiebepalingen zoals genoemd in de installmente instructies.
• Voordat u de koelkast ontdooit, reinigt of onderhoudt dient u zich ervan te verzekeren dat de koelkast uit staat en de stekker uit het stopcontact is.
• GEBRUIK GEEN SCHERPE VOORWERPEN om het ij's af te krabben. IJsafzetting mag nooit met kracht worden verwijderd; geef het ij's de tijd om te smelten. Zie ontdooi instructies.
• Dit apparaat is zwaar. Houdt waar rekening mee bij tillen of verplaatsen van het product.
• Repareer het apparaat nooit zich! Reparaties door onervaren technici+kennen persoonlijk letsel of beschadigingen aan het apparaat veroorzaken. Ga altijd maar de gespecialiseerde dealer en vraag om originele onderdelen.
  Giftige of explosives stoffen mogen onder geen bedding in deze koelkast worden bewaard!

INHOUD

1. Uitpakken
2. Afbeelding van de koelkast
3. Reiniging
4. Plaatsing van de koelkast

4.1 Installatie

4.1.1. Inbouw model
4.1.2. Vrijstaand model

1. Gebruik van de koelkast

5.1. Eerste ingebruikname
5.2.Temperatuurregeling
5.3.Cool Unit Control (CUC)

1. Ontdooien, reinigen en onderhoud
   6.1. Verlichting

6.1.1. Binnenverlichting van het gekoelde deel
6.1.2. Binnenverlichting van het ongekoelde deel

6.2 Automatisch deurcontrole (ADC) optie (rode LED)

1. Vervangen van het decorpaneel
2. Klantenservice
3. Inwerkingstelling, technische gegevens

9.1. Aansluiting op het elektriciteitsnet

1. Informatie omtrent milieubescherming
2. Recycling

Let op!

Garantiebepalingen zijn conform EU-richtlijn 44/1999/CE en de wettelijk bepalingen van het land waarin het product worden gebruikt.

Voor vragen over garantie, klantenservice en onderdelen(Int) u contact opnemen met Domatic servicedienst.

Schade veroorzaakt door verkeerd gebruik, valt nicht onder de garantie.

Schade als gevolg van modificaties of gebruik van onjuiste onderdelen valt nicht onder de garantie.

Als het apparaat Niet is ingebouwd conform once richtlijnen of onjuist worden gebruikt, vervalt de garantie.

Als u contact opneemt met once servicedienst, dient u alkijd het model, Produkten serienummer van de koelkast bij de hand te hebben. De gegevens vindt u op het typeplaatje aan de binnenzijde van de koelkast.

1. Uitpakken

Nadat u de verpakking van krimpfolie verwijderd heeft, vergewist u zich ervan dat het toestel Niet beschadigd is. Als u een beschadiging ziet welke is veroorzaakt door het transport, moet u dit direct melden aan het transportbedrijf.

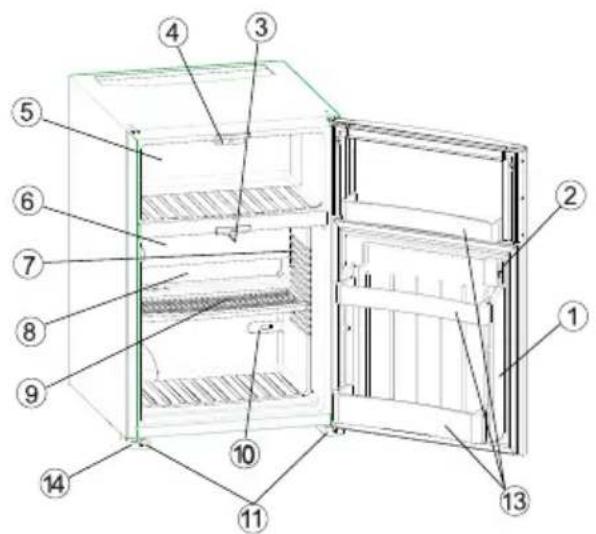

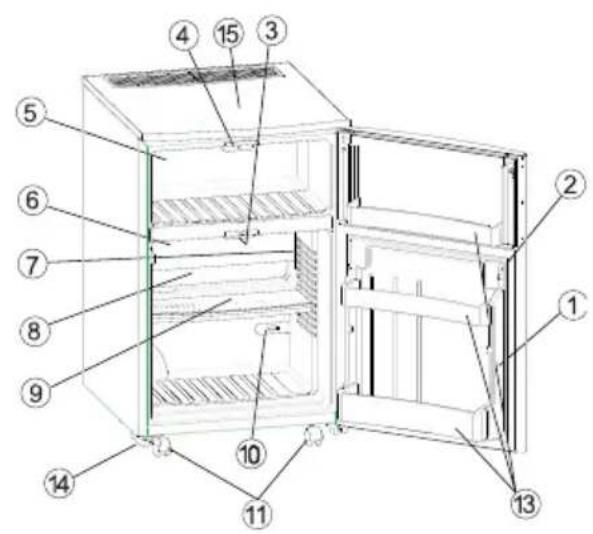

2. Afbeelding van de koelkast

RH456LDE

RH456LD

Inbouwmodel Vrijstaand model

Afbeelding 1.

1. Deur

2. Legplank

3. Slot (indien ingebouwd)

4. Luchtvoeler

5. Binnerverlichting van het gekoelde deel

6. Pootjes

7. Binnerverlichting van het ongekoelde deel

8. Zwenkwieletjes

9. Opslagdeel (ongekoeld)

10. Deurvakken

11. Verdamperdeksel

12. ADC optionel (rode LED)

13. Verdampervoeler (achter verdamper)

14. Bovenkant

15. Verdamper

WANNEER U EEN KOELKAST MET SLOT HEEFT, IS DOMETIC NIET AANSPRAKELIJK VOOR VERLIES OF BESCHADIGING VAN SLEUTELS. SLOTEN KUNNEN ALS COMPLEET ONDERDEEL WORDEN VERVANGEN.

3. Reinigen

Reinig de koelkast zorgvuldig voor de eerste ingebruikname en daarna indien nodig. Maak de koelkast schoon met handwarm water en een zicht Niet bijtend reinigingsmiddel. Neem daarna af met een droge zachte doeK.Droog de koelkast nooit met behulp van droge warme lucht. De buitenkant kan regelmatig worden afgenomen met een vochtige doeK. REINIG HET APPARAAT NOOIT MET BIJTENDE CHEMICALIEN OF SCHUURMIDDELEN.

4. Plaatsing van de koelkast

Voordat u de koelkast aansluit, dient u met de volgende punten rekening te houden:

ZORG DAT DE KOELKAST WATERPAS STAAT
- BIJ GEBRUK WORDEN DE LEIDINGEN AAN DE ACHTERKANT WARM
- DE KOELKAST WERKT ZONDER COMPRESSOR EN MAAKT DAAROM GEEN GELUID
NA DRIE UUR TREEDT WAARNEEMBARE KOELING OP

Tijdens het koelproces geeft de koelkast via de condensor (bovenste gedeelte van dechterplaat) warmte af aan de omgeving. Hoe beter de ventilatie van de condensor, hoe efficienter de koeling.

• Een andere voorwaarde voor een efficient gebruik is dat de koelkast op een vlakte ondergrond要去 staan. Om te+kunnen zien of de koelkast waterpas staat,(Int, u het beste een glas water op de koelkast plaatsen.
• Stel de koelkast nichtbloot aan directe warmtestraling (zonlicht, radiator, dicht bij een oven, enz.)

4.1.Installatie

De koelkast is uitgerust met een elektrisch verwarmde absorptiekoeling, die vrijwel geruisloos werk.

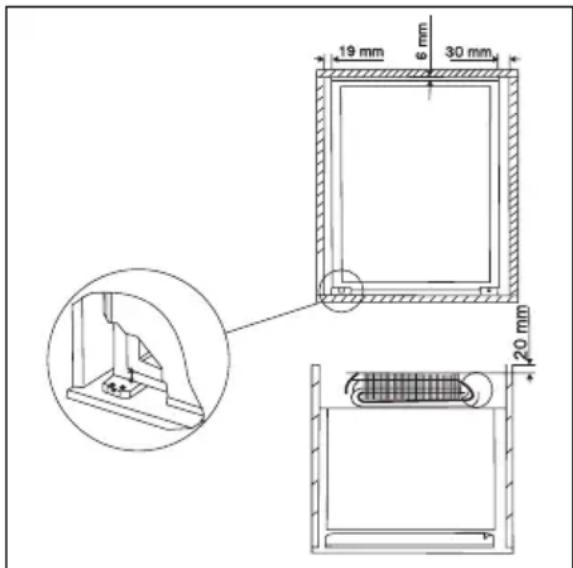

4.1.1. Inbouwmodel

Deze modellen zijn ontworpen als inbouwapparaten. De miniBar worden in gegenstelling tot vrijstaande modellen zonder vloerframe, koelunit-afdekking, deurpaneel en paneel voor bedieningsunit geleverd (afbeelding 2.)

De ingebouwde versie verschilt in zoverre van het vrijstaande model, dat deze geen houten klep heeft en inplaats van rolwieletjes op pootjes van 12mm hoog staat.

Let bij het monteren alstublieft op de volgende punten:

Afbeelding 2.

BELANGRIJK

Neem de volgende voorschriften zorgvuldig in acht. Garantie geldt alleen voor apparaten die volgens deze voorschriften zijn gednstalleerd.

1. De koelkast moet waterpas staan.
2. Minimale aufstand tot de muren bedraagt 20mm

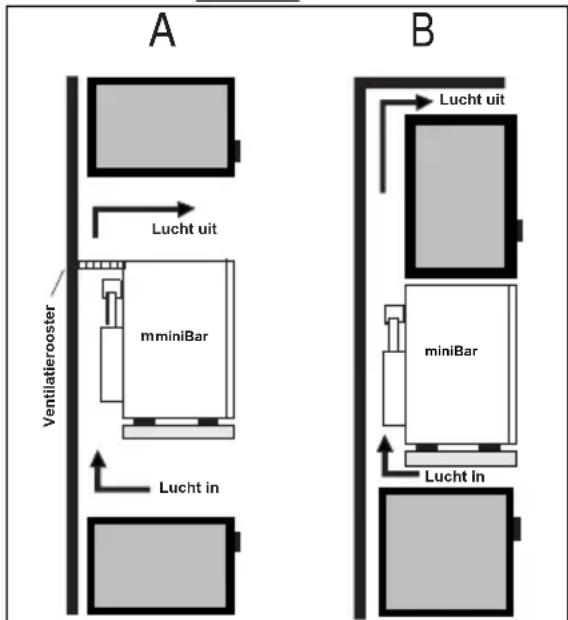

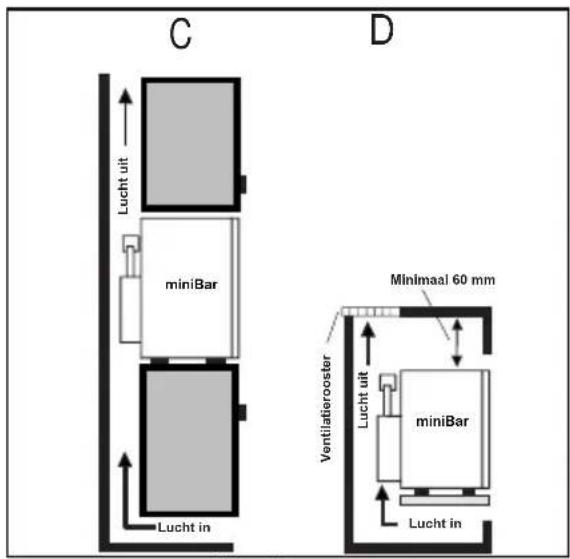

3. Ventilate moet conform de opties A, B, C of D worden gegarandeerd (afb. 3-4)
4. Het ventilatiekanaal moet minstens 105mm x bredte koelkast+zijn.
   5.De gehele koelunit moet worden geventileerd.
5. De circulerende lucht mag Niet door een ander apparat in de omgeving worden opgewarmd.
6. Ventilatieroosters voor dit apparaat moeten een minimale opening van 200~cm^2 vrij luchtdoorlaat hebben.

Afbeelding 3.

Afbeelding 4.

Zorg dat uijdens de installmentie altijd bij het snoer kurz.

4.1.2.Vrijstaand model

Deze versie is bedoeld voor vrijstaand gebruik. De kap is er om de gebruiker te beschermen gegen de hete onderdelen van de koeleenheid van het toestel. De juiste hoogte van de rolwieletjes zorgt voor voldoende ventilatie bij het toestel, vandaar dat u het vrijstaande model Niet zonder de rolwieletjes mag gebruiken.

Gebruik aldus de koelkast Niet zonder de rolwieletjes, aangezien de ventilatie dan nicht voldoende is.

5. Gebruik van de koelkast

Voordat u met de inbedrijfstelling begint dient u eerste controleren of het voltage op de tabel met gegevens in overeenstemming is met het voltage van het elektriciteitsnet.

Stek de netstekker in het stopcontact en/of schakel (indien nodig) het stopcontact in om het apparaat in gebruik te nemen. De lege koelkast heeft ongeveer 6-7aar nodig om de juiste koeltemperatuur te bereiken als hij omgevingstemperatuur heeft.

5.1. Eerste inbedrijfstelling

• Sluit de koelkast aan op een geaard stopcontact.
• De miniBar start automatisch met een zelftest. Als de elektronica geen fout vaststelt, begint de LED van het interieurlicht na ongeveer 10 seconden 2 seconden lang te branden. Indien er geen storing is dan za de verlichting van het gekoelde deel permanent branden bij een geopende deur. Als er een fout worden ontdek, begint de LED continu te knipperen. Als dat gebeurt, neem dan a.u.b. contact op met uw geauthoriseerde klantenservice.

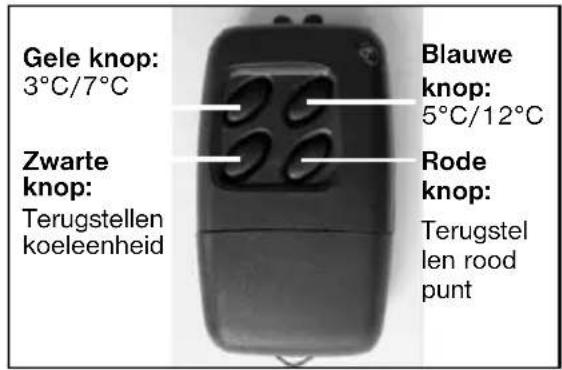

5.2. Temperatuurregeling

De installmentie is voorzien van een volledig elektrische temperatuurregelaar. De interne temperatuur van de koelkast kan met de optionele afstandsbediening, voorzien van vier knappen ingesteld worden. Er zijn 4

verschillende vooraf ingestelde temperaturen: 3^ 5^ 7^ en 12^ . Twee knappen van de afstandsbediening dienen om de temperatuur in te stellen:

• Gele knop: 3^ en 7^ .
• Blauwe knop: 5^ en 12^ .

Bijv. om 7^ in te stellen doe het volgende:

• Open de deur van de installment.
• Houd de afstandsbediening voor de sensor in de deur, op een afstand van ong. 10 cm ervan. Druk een keer op de gele knop en tel, hoe vaak hetlichtje van de led aan de binnenkant knippert. Is dit drie keer, dan is de vooraf ingestelde waarde gewijzigd in 3^ .
• Voor het instellen van de gewenste 7^ druk nog een keer op de gele knop. De led knippert zeven keer en de vooraf ingestelde temperatuur worden 7^ .
• Volg voor het instellen van bijv. 12^ ook de bovenstaande stappen, maar gebruik hiervoord blauwe knop.

Het besturingsysteme controliert door de temperatuurdaling van de verdamper te meten het functioneren na elke ontdooiingsperiode (de eerste ontdooingsperiode begint 39 uur na de start, daarna elke 24 uur). Als er een probleem worden vastgesteld, dan za de koelkast stopgezet worden en de LED's van de binnenverlichting zullen continu beginnen te knipperen. Indien dit vaak gebeurt dan is dit te wijten aan de overbelasting van de koelkast (te veel warm voedsel en/of drank erin), of de deur is Niet goed dichtgemaakt of de ventilatie is Niet goed en/of de koelkast is Niet waterpas gezet. Controleer deze zaken en daarna moet u de koelkast opnuiw instellen met behulp van de afstandsbediening (Afb. 6. B). Duw op de "zwarte" knop of trek voor ten minste 10 seconden de stekkeruit het stopcontact en steek deze er dan weer in. Hierdoor wordt het toestel opnuiw ingesteld en zal het weeer functioneren. Mocht de verlichting werkcontin gaan knipperen dan is er een seriezer probleem met de koelenheid en dient u contact op te nemen met het reparatiebedrijf van Domatic.

NL

6. Ontdooien, reinigen en onderhoud

Deze miniBar is voorzien van een automatisch ontdoolingssystem.

De eerste ontdooifase begint 39 uu na het eerste inschakenen en duurt twee uu. Daarna koelt het apparaat 22 uu aan een stuk, opgevolgd door een ontdooifase, die twee uu duurt.

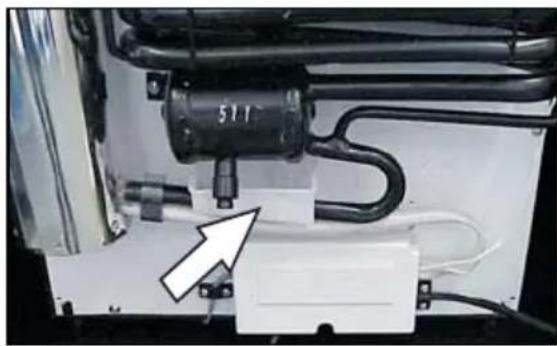

Het ijssmeltwaarna het dooiwater van de druppelgoot via een drainageslang in de verdampingsbak aan de achterkant van de koelkast loopt (afbeeld. 7). Het water verdamptzfelf,waardoor het Niet nodig is de bak handmatig te legen.

Afbeelding 5.

Om de eenheid uit te schakelen dient u de koelkast van de stroomvoorziening af te schakelen. Laat de deur van de koelkast openstaan. Nadat het toestel ontdooit is moet u de binnenkant van de koelkast met een schone, vochtige doek schoonwrijven (zie punt 3).

6.1. LED lampje

6.1.1. Binnerverlichting met LED

(gekoelde deel) (Afb. 6.)

Tweelichtgevende diodes (A) op een elektronische printplaat verlachten de binnenruimte van het apparaat, wanner de deur geopend worden.

Twee sensoren (B)herkennen of de deur geopend is en meeven dit door aan deze lichtgevende diodes.

Afbeelding 6.

6.1.2. Binnerverlichting met LED (ongekoelde deel) (Afb. 7.)

De binnenverlichting (C) van het boven-/ ongekoelde deel kan permanent aan / uit geschakeld (D) worden met de schakelaar die bereikbaar is als de deur van het toestel openstaat.

Afbeelding 7.

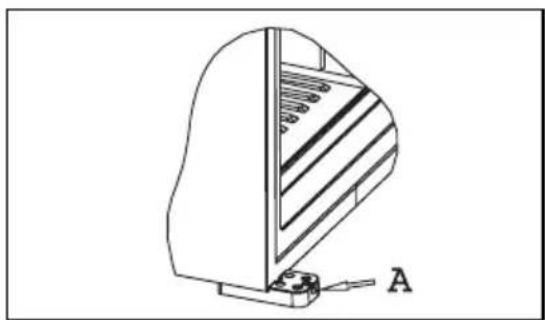

6.2.Automatisch deurcontrole (ADC) optie (rode LED)

De rode LED (fig. 8 A) is in een van de voorpootjes (links of rechts) ingebouwd en signaleert het feit dat de deur van het toestel geopend is. Als dat het geval is:

1. open dan de miniBar, controller de inhoud van de koelkast en vul bij wat er ontbreekt.

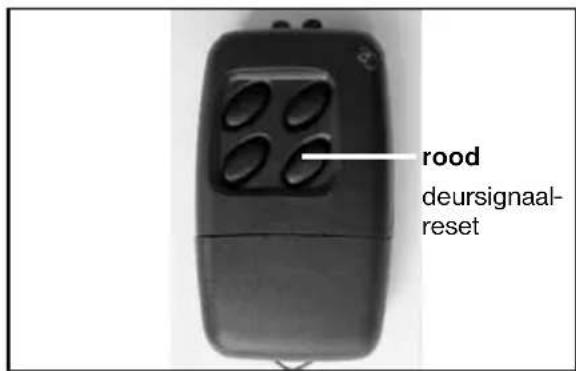

   2.reset het deurcontrolelampje door de afstandsbediening (afb. 8.) gegen de deursensor te houden en op de knop "rood" te drukken (afb. 6. B)

3.sluit de miniBar.

Afbeelding 8.

Afbeelding 9.

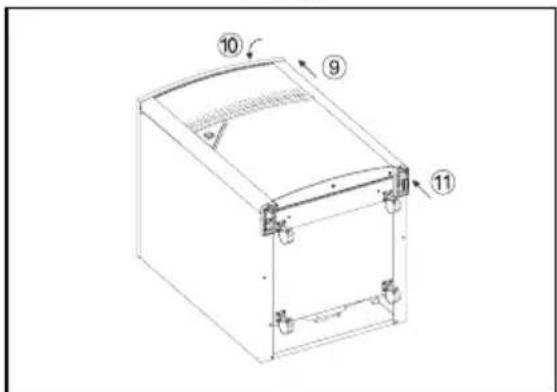

7. Verwisselen van het

deurpaneel (Afb. 10-12)

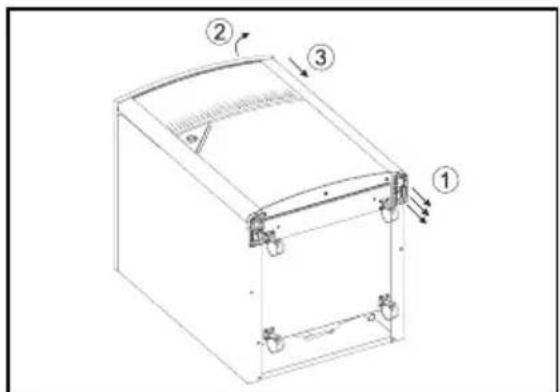

Schakel het toestel van de stroomvoorziening af en leg het op+zijn achterkant.

Verwijder de vier schroeven (1) van het onderste deurscharnier.

Trek de deur maar beneden vanuit het bovenste deurscharnier.(2-3)

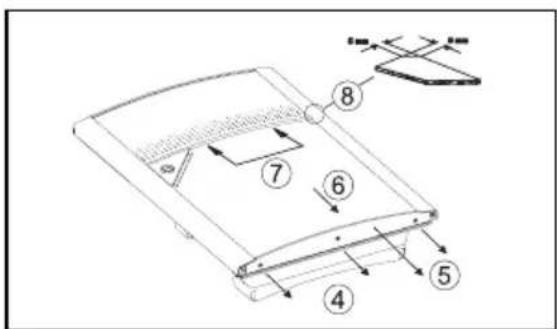

Verwijder de schroeven (4) en trek de rand van het raamwerk eraf (5).

Schuif het decoratieve paneel (6)uit het deurraamwerk en zet het neue paneel erin (7),en wel zo dat de bovenkant van het paneel parallel loopt aan de bovenkant van het raamwerk. Een neuen paneel kan eenvoudiger in de bovenkant van het raamwerk geschoven worden, indien er ongeveer 5× 5mm van de hoek worden afgesneden (8).Zet de rand terug op het raamwerk (5) en zet deze met schroeven vast.

Hang de deur in het bovenste scharnier (9),plaats het onderste scharnier op de deur en bevestig dit met vier schroeven (11).

Atbeelding 10.

Afbeelding 11.

Afbeelding 12.

8. Klantenservice

Bij storingen dient u eerst de onderstaande punten te controlleren voordat u contact opneemt met de serviceddienst:

Probleem	Eventuele oorzaak	Oplossing
Het apparaat koelt nicht (voldoende)	Te veel warm voedsel in de koelkast geplaatst	Zet minder warm voedsel in de koelkast
	De deur sluit Niet volledig.	Controleer of de deur gesloten is
	De koelkast staat Niet waterpas.	Zet de koelkast waterpas.
	Interne luchtcirculatie is gestoodr	Maak de interne luchtcirculatie waar möglichk
	De externe luchtcirculatie is beperkt.	Zorg dat er voldoende externe luchtcirculatie is.
Het toestel koelt hebmaal Niet en de LEDs knipperen	Het CUC-systeme heeft de koelkast buiten werkung gezet	Zie hoofdstuk 5.3.
Het toestel koelt hebmaal Niet en hetlicht় aan	De stekker is Niet goed in het stopcontact gestoken.	Controleer stekker en stopcontact.
	Er staat geen spanning op het stopcontact	Controleer of er spanning op het stopcontact staat (bv. door eenlampje in het stopcontact te steken).

NL

Als de koelkast na deutsche controle nog steeds nicht goed functioneert, kurz u contact opnemen met de serviceddienst, telefoon 0172 468 300. Wanner u de storing meldt, vertel dan ook wat het probleem is samen met type-, serie- en productnummer. Deze gegevens vindt u op het typeplaatje in de koelkast.

Neem hiervoor eventueel contact op met uwplaatselijke dealer. Het adres staat in uw telefoongids of in de Goude

www.dometic.com

9. Inwerkingstelling

Model RH 456LD	RH 456LDE (ingebouwd)
Type MB20-60
Bruto inhoud 56 litres
Inhoud gekoelde deel 40 litres	16 litres
Inhoud ongekoelde deel
Spanning 220 - 240V (AC)
Vermogen	65W
Energieverbruik 0,830 kWh/24h
Koelmiddel 159g H	20+86g NH3

• Het energieverbruik worden bij een omgevingtemperatuur van 12^ C 25^ C (kelder) vastgesteld.

9.1. Aansluiting op het elektriciteitsnet

Het apparaat mag uitsluitend worden aangesloten op de op het typeplaatje vermelde netspanning. De stekker mag uitsluitend worden aangesloten op een geaard stopcontact, conform de wettelijke voorschriften.

De vereiste elektrische installaties voor de aansluiting mag alleen worden uitgevoerd door een elektricien of een erkend bedrijf.

De producent aanvaardt geen enkele aansprakelijkheid indien deze veiligheidsmaatregelen nicht in acheit worden genomen.

Elektrische eisen

Controleer of de aanwezigestroomspanning overeenkomt met de gegevens op het typeplaatje.

10. Informatie omtrent milieuubescherming

Ammoniakgas (natuurlijke waterstof en stiktofverbinding) worden gebruikt als koelmiddel in het koelaggregaat.

Het ozonvriendelijke cyclopentaan dient als blaasmittel voor de polyurethaan schuimisolatie.

Natriumchromaat worden gebruikt als bescherming gegen corrosie (minder dan 2 procent gewicht van het koelmiddel).

11. Recycling

Nadat u de koelkast heeft UITgepakt, brengt u het verpakkingsmaterial een voorkeur maar eenplaatselijk inzamelpunt. Na het einde van de levensduur要去 de koelkast worden ingeleverd bij een gemeentelijk inzameldepot of bij een gespecialiseerd inzamel- en recyclingbedrijf, dat de nog recyclebare materialen terug za赢得. Het restant worden volledig vermietigd.

Apparaten, die met dit symbool zich voorzien,要去en bij het gemeentelijk verzamelpunt voor afgedankte elektrische en electronische apparatuur worden afgegeven.

Ze mogen nicht via het gewone huisafval worden weggegooid.

Bij koelkasten van Domatic staat het symbool op het typeplaatje aan de binnenkant van het apparatusaat.

Dit toestel voldoet aan de EU-richtlijnen als volgt:

LVD-Richtlijn 72/23/EEG, gewijzigd bij 90/683/EEG

EMC-Richtlijn 89/336/EEG

RoHS-Richtlijn 2002/95/EG

• Het energieverbruik worden bij een omgevingstemperatuur van 12^ C 25^ C (kelder) vastgesteld.
