MANUAL DE USUARIO RH 456 LDE ELECTROLUX

Versiones de unidad libre y versiones de unidad empotrada

Lea atentamente este Manual de Instrucciones antes deponer este aparato en marcha. Si en el futuro Ud. lo vende o se deshace de el, asegürese entoces de que el nuevo propriétario reciba también este Manual de Instrucciones.

Le rogamos seguir atentamente los detailles de instalacion que presentamos a continuacion. La garantia solo es valida si los productos se instalan segun las instrucciones. (Vea el Capitulo 4.1.)

Muchas gracias por haber preferido uno de nuestros productos. Estamos seguros de que podra uso con confianza y sin problemas.

En este manual desearos familiarizarle con algunosvinculos que le ayudan autilizar este aparato de forma segura y eficiente:

fuente de peligro en caso de manejo indefinido

sugerencias utiles a tener en cuenta

información relativa a la protección del medio ambiente

El compartmento de arriba del aparato no está refrigerado, por thiso peut ser utilizado para poner alli copas, chips, snacks, etc.

Atencion!

• Este produit está diseñado para su uso por parte de personas adultas. No se debe permitir que los niños manipulen los controlles ni juguen con este producto.
• Todos los trabajo de electricidad que se requieran para instalar este aparato deben ser realizados por un的技术ico electricistarial.
• Este produit debe ser reparado por un Ingeniero de service autorizzato y solo deben usarse piezas de recambio originales.
• Es peligioso alterar las specifications o modifier este producto de cualquierforma.
• Se debe tener cuidado para asegurar de que el aparato no quede sobre el cable de alimentacion electrica.
• Este producto tiene componentes que se calientan. Asegúrese siempre de queonga una ventilación adequada, punto que si no la三是 podrián ocurre las y la possible perdida del contenido. Vea las Instrucciones de instalación.
• Las partes que se calientan no deben dejarse al descubierto. La parte posterior de este aparato debe estar circa de una pared, pero dejoing la distancia requerida para la ventilacion, como se indica en las instrucciones de instalacion.
• Antes de descogellaro, limpiarlo o darle mantenimiento, asegürese de apagarlo y desenchufarlo.
• NO USE INSTRUMENTOS PUNTIAGUDOS NI CORTANTES para(desprender la escarcha o el hielo. En ningun caso se deben intentar quitar el hielo desparendolo de las aletas de enfiambre a la fuerza. Se debe permitir que el hielo solido se derrita al descogellar la unidad. Vea las instrucciones sobre la descogelacion.
• Este aparato es pesado. Tenga cuidado al moverlo.
• En ningún caso debe intentar reparar el aparatoastedo. Las reparaciones acargo de personas in expertas pueda causar lesiones o problemas mas graves defunacioncimiento.Dirijase al Centro de Servicio de su localidad e insistsaste siempre enpiezas de recambio originales.
• Se prohíbe guardarrialquier sustancia toxica o explosiva en este aparato!

CONTENTS

1. Desembalaje
2. Componentes del aparato
3. Limpieza
4. Ubicacion del aparato

4.1. Instruetiones de instalación

4.1.1. Version de unidad empotrada
4.1.2. Version deinstitution libre

1. Uso del aparato

5.1. Operación inicial
5.2. Regulación de la temperatura
5.3. Control de la Unidad Refrigeradora (CUR)

1. Descongelación, limpieza y mantenimiento

6.1. Alumbramiento

6.1.1. Alumbramiento interior del compartmento con refrigeracion
6.1.2. Alumbramiento interior del compartmentivo sin refrigeracion

6.2. Control de Puerta Automática (ADC),optional (LED rojo)

1. Reemplazo del panel decorativo de la puerta
2. Servicio al cliente
3. Puesta en servicios, datos技术和

9.1. Conexión a un circuito electrico

1. Información sobre protección medioambiental
2. Reciclaje

jAtencion!

Las conditiones de la garantía corresponden a la Directiva 44/1999/CE de la Unión Europea y las respectivas leyes vigentes del País donde se usa este aparato.

Si usted tiene alguna pregunta sobre la garantía y el servicios al cliente o si necesita piezas de recambio, dirijase por favor a la Red de Servicio de Domatic.

La garantía no cubre daños causados por el uso indefinido de este aparato. La garantía no cubre las modificaciones al aparato ni tampoco el empleo de piezas de recambio que no sean piezas originales de Domatic.

La garantía quedará anulada si este aparato se instala o se utilizes de forma contraía a la estipulada en las instrucciones.

Indique por favor el nombre del modelo asi como el numero del producto y su numero de series al comunicarse con la Red de Servicio de Domatic. Hallara these datas en la placac de caracteristicas tecnicas situada en el interior del refrigerador.

1. Desembalaje

Después de quitar el embalaje en plástico, se debe comprobar que el aparato no está deteriorado. Si usted detecta algunos días ocurrido durante el transporte, informe其中之一 inmediamente a la Empresa de transporte.

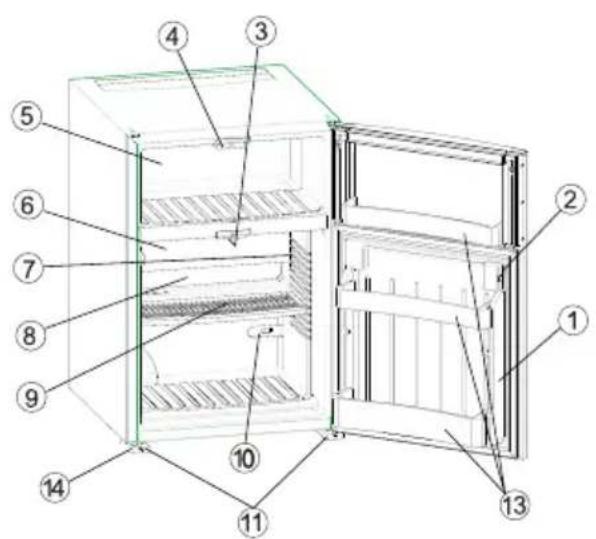

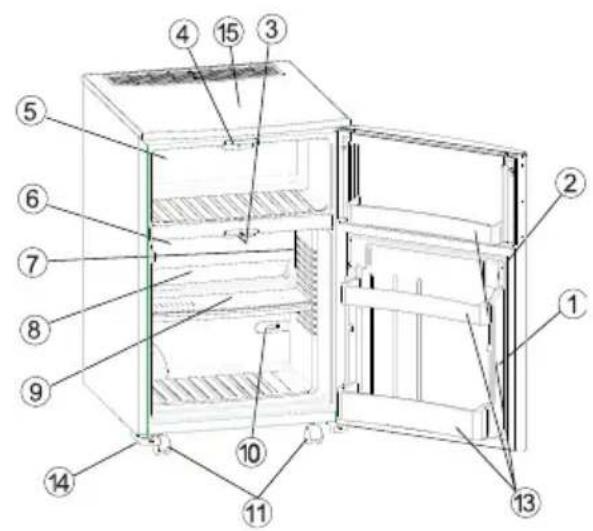

2. Componentes del aparato

RH456LDE

RH456LD

Version de unidad empotrada. Version de unidad libre

Figura 1.

1. Puerta
2. Cerradura de la puerta (si está disponible)
3. Alumbramiento interior del compartmento con refrigeracion
4. Alumbramiento interior del compartmento sin refrigeracion
5. Compartimiento de almacenaje (sin refrigeracion)
6. Tapa del evaporador

7. Sensor del evaporador (detrás del evaporador)

8. Evaporador

9. Estantes
10. Sensor de aire
11. Pies
12. Ruedas
13. Estantes de la puerta
14. ADC optional (LED rojo)
15. Techo

EN EL CASO DE QUE SU REFRIGERADOR ESTÉ EQUIPADO CON UNA CERRADURA, DOMETIC ZRT NO ACEPTA NINGUNA RESPONSABILIDAD POR LA PÉRDIDA O EL DANO DE LAS LLAVES. SE PUEDE SUMINISTRAR UNA CERRADURA COMPLETA.

ES

3. Limpieza

Limpie minuciosamente el refrigerador con regularidad, según sea besoino. Retire las bandejas de los estantes para lavarlas, al igual que debe lavar la parte interior y la puerta del refrigerador con una solución tibia de bicarbonato de sodio. Porultimate, pase un paño empapado con agua tibia uniquamente y sequelo con un paño limpio.No lave ninguna pieza de plástico en agua que esté a mayor temperatura que la temperatura del cuerpo y no exponga esas piezas a una fuente de calor seco. La parte exterior del refrigerador debe limpiarse regularmente con un paño humedo y limpio.

NUNCA USE AGENTES QUIMicos AGRESIVOS NI MATERIALIES ABRASIVOS EN NINGUNA PARTE DEL REFRIGERADOR.

4. Ubicación del aparato

Al usar por primera vez el refrigerador, considere por favor los siguientes aspectos:

ASEGURESE DE QUE EL REFRIGERADOR ESTE NIVELADO
LOS TUBOS EN LA PARTE POSTERIOR SE PONEN CALIENTES CON EL USO
EL REFRIGERADOR NO TIENE UN 'MOTOR' Y,POR TANTO, ES VIRTUALMENTSE SILENCIOSO
- ESPERE AL MENOS TRES HORAS PARA VER LAS PRIMERAS SENALES DE ENFRIAMIENTO

i Durante el proceso de refrigeracion, el aparato distribuye aire caliente a trovés del condensador (situado en la parte superior de la cubierta posterior) hacía el aire circundante. Cuanto más ventilado este el condensador, tanto más efectiva sera la refrigeración.

• Lasegunda condidion para un functionamento satisfactorio es que el aparato quede asentado sobre una superficie plana. Esto peut藓apreciarse colocando un vaso lleno de agua sobre el aparato.
• Es importante que el aparato no está expuesto a unaigua fuente directa de radiación de calor (luz solar, radiador, cerca de unorno, etc.).

4.1. Instruciones de instalación

Este refrigerador está equipado con unaunidad de enfiambre por absorcción calentada por electricidad que funcionavirtualmente en silencio.

4.1.1. Version deinstitution empotrada

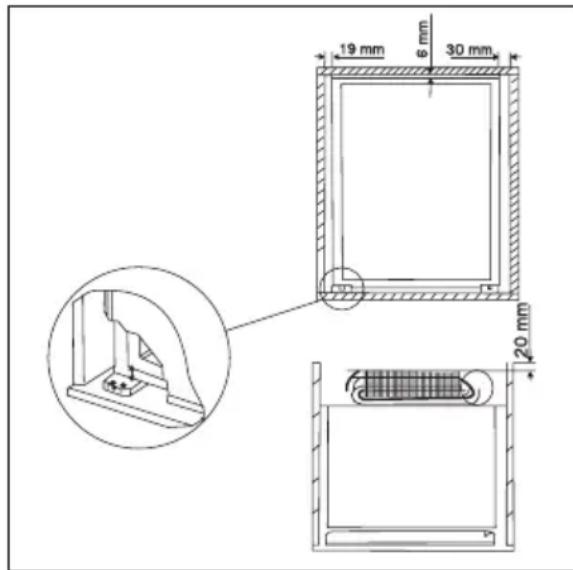

Esta version está diseñada para que el aparato quede empotrado en la pared. El miniBar pueda sujetarse con tornillos al mueble usingo los accesorios de soporte en su parte inferior. Paraarlo, apriete los tornillos (Figura 2).

La version para montar es diferente de la version para colocar porque noiene techo en madera, y en lugar de ruedas tiene pies de 12 mm de alta.

Figura 2.

Al empotrar esta unidad por favoronga en cuesta los aspectos que mentionamos a continuacion.

IMPORTANT

Siga atentamente los detailles de instalacion que presentamos a continuacion. La garantia solo es valida si los productos se instalan segun las instrucciones.

1. El Refrigerador debe estar nivelado en ambas direcciones
2. Debe quedar un espacio de 20 mm de separacion respecto a las paredes

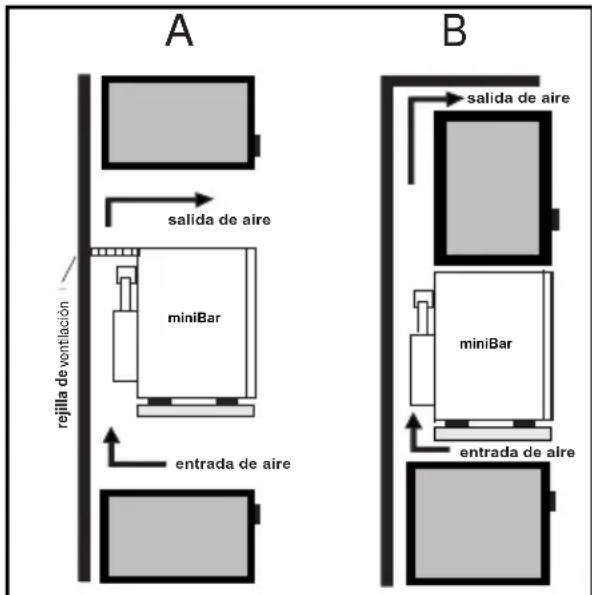

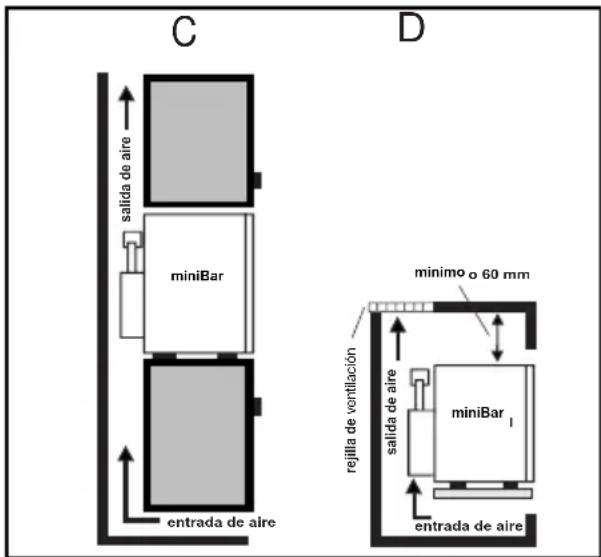

3. Los espacios para la circulación del aire deben estar como se muestra en lasalternativas A, B, C o D (Figuras 3-4)
4. El conductor de ventilaciónDebe medir al menos 105mm multiplicados por el ancho del refrigerador
5. Toda la unidad de refrigeracion debe entrar en el espacio libre poronde circula el aire como se muestra en la figura
6. El aire que pasa a trovés del espacio libre de ventilación no debe calentarse previamente con ninguna fuente de calor
7. Si se uses rejillas de ventilacion, estas deben tener un ancho de 200~cm^2 como微量元素

Figure 3.

Figura 4.

Durante la instalacion, asegurese de que la toma de electricidad este accesible en todo momento.

4.1.2. Version deinstitution libre

En el caso de esta version se supone que secoloque de manera autonoma en una parte. El revestimiento del aparato protege al usuario contra las piezas calientes de launidad de refrigeracion. La ventilacion del aparato se realiza gratias a la alta de las ruedas por ese está prohibido usinga version para colocar sin ruedas. Antes de usinge el frigorifico, se debe montar las ruedas para asegurar la ventilacion apropiada.

5. Uso del aparato

Antes deponer en marcha el frigorifico se debe comprobar que el voltaje indicado sobra la placar de datos corresponda al voltaje de red.

Para poder a functionar el refrigerador, conectelo a la toma de corriente. El refrigerador vacio necessities estar aproximadamente 6-7 horas a temperatura ambiente normal para alcanzar la temperatura apropiada en su interior.

5.1. Operación inicial

• El aparato debe connectarse a una toma de corriente que esté puesta correctamente a tierra.
• El miniBar se pone en marcha automatistically iniziando también en forma automática una prUEba de su propio funciona. Si los componentes electronicos no detectan alguna falla, el diodo interno se illumina durante 2 segundos antes de aproximamente 10segundos. Si no detecta anomalias, el alumbramiento del compartmentivo refrigerado es continuo cuando la puerta del aparato este abierta. Si detectan alguna falla, dicho diodo interno cambia a un parpadeo continuo. Si este llogase a occurir, por favor acuda a un centro de Servicio al Cliente.

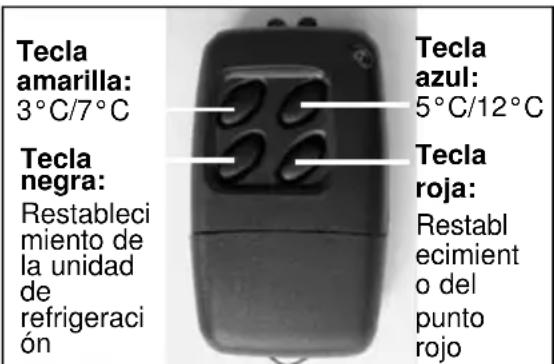

5.2. Regulación de la temperatura

El aparato está provisto de un sistemas electronico de ajuste de temperatura automatica. La temperatura interna del frigorifico se pueda ajustar con un telecomando optional con 4 teclas. Se pueda ajustar 4 temperatas 3^ , 5^ , 7^ y 12^ . Dos teclas sirven para ajustar la temperatura:

• Tecla amarilla: 3^ C y 7^ C .
• Tecla azul: 5^ y 12^ .

Por exemple paraaabstar el valor de 7^, se debe seguir las instrucciones siguientes:

• Abrir la puerta del aparato
• Tener el telecomando delante del sensor de la puerta, a 10 cm. Pulsar la tecla amarilla una vez,atar las centellas del LED interno. Si el numero es tres,el valor preajuste se cambia en 3^
• Para la temperatura de 7^ , se debe pulsar la tecla una vez más. El LED centellea siete

ES

ces y el valor cambia en 7^

• Para ajustar la temperatura a 12^ , se debe hacer la misma cosas pero con la tecla azul.

5.3. Control de la Unidad Refrigeradora (CUR)

El sistema de mando comproba esta funciona desdealesde cada periodode descongelamento (la primera fase de descongelamento tiene lugar 39 horasdespuesde la puesta en marchal del aparato y bajo cada 24 horas) al medir la baja de temperatura del evaporador. Si indica una anomía, el aparatodea defuncionar y los leds del alumbramiento interior comienzan a centellear continually. Este能看出 occurrirsi el frigorífico está sobrecargado (tiene unacantidaddemasiado grande de provisiones y de bebidas), o la puerta no está bien cerrada, o la ventilación de la unidad de refrigeracion no es conveniente y/o la posicón del frigorífico no es horizontal. Después de comprobar这些东西 elementos, se puedaponer en marcha de nuevo el frigorífico teniendo el telemando (figura 9) hacia el sensor de aperture de puerta y pulsando la tecla negra o desenchufando el frigorífico para 10segundos al menos y enchufándolo despues. Con esta operación, el aparato vuela a funcionaar. Si el centelleo vuelva a aparecer,esto indica una anomalía grave de la unidad de refrigeración y la necessities de entrada en contacto con el service de reparacion de Dometic.

6. Descongelación, limpieza y mantenimiento

El miniBar está equipado de un sistemas de descogelamento automatico.

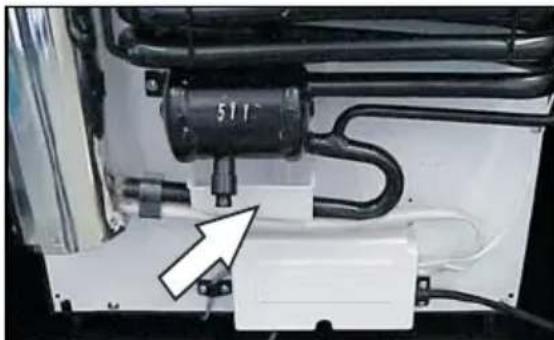

Función de descogelación automatística

La prima fase de descogelación se inicia 39 horas après de la operación inicial y dura dos horas.

Después de ese tiempo, el aparato funciona 22 horas seguidas, bajo de las cuales viene un periodo de descogelación de 2 horas.

La escarcha se derretirá y el agua de la descongelación circulará por el tubo de desagüe desde el canal de goteo Cayendo en un recipientede evaporación situado en la parte inferior trasera del Refrigerador (Figura 5). El agua descongelada se evaporará automatistically en el aire circulante y no seranecessaryvacdierelrecipientmanualmente.

Figura 5.

Para desconectar la unidad, se debe desenchufar el frigorífico de la red electrica yAbrir la puerta del aparato.

Después del descogelamento, se pueda limpar el interior del aparato con un trapo humedo.

6.1. LED

6.1.1. Alumbramiento LED interior (compartimiento con refrigeracion) (Fig. 6.)

Dos diodos luminosos (A) situados en una plac de circuitos impresos electrónicos iluminan el compartmento de refrigeración al abrir la puerta.

Dos sensores (B) detectan si la puerta está o no está abierta y los diodos se encienden o se apagan dependiendo de este estado.

Figura 6.

6.1.2. Alumbramiento LED interior (compartimiento sin refrigeración) (Fig. 7.)

El alumbramente interior (C) del compartmento superior / sin refrigeracion se pueda encender / apagar (D) con el interruptor que está al alcance de la mano si la puerta del aparato está abierta.

Figura 7.

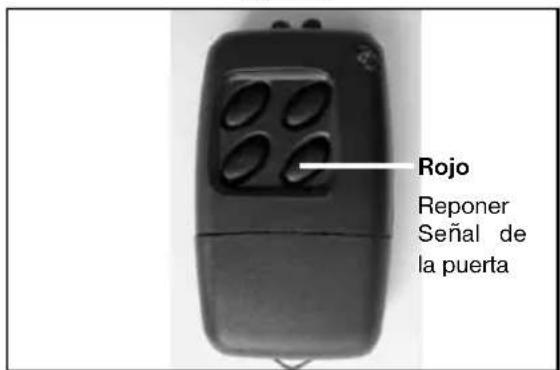

6.2. Control de Puerta Automática (ADC) optional (LED rojo)

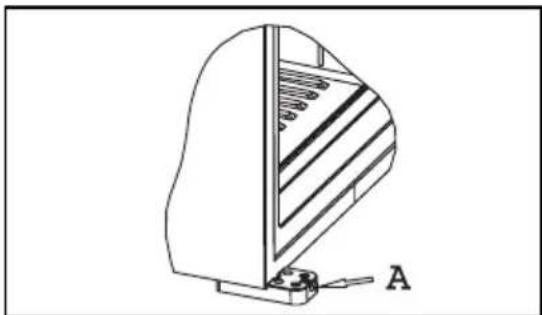

El LED rojo (figura 8 A) se Halla en uno de los pies anteriores (a la derecha o a la izquierda) y sirve para indicar que la puerta del aparato está abierta, y en este caso:

1. Abra el miniBar, revise el contenido y, si lo desea,性和a?.

2. Reponga seguidamente la seals de control de la puerta a su estado anterior dirigiendo el mando a distancia (Fig. 9) al sensor de la puerta y pulsando el boton de color rojo (Fig. 6 B)

3. Cierre el miniBar.

Figura 8.

Figura 9.

ES

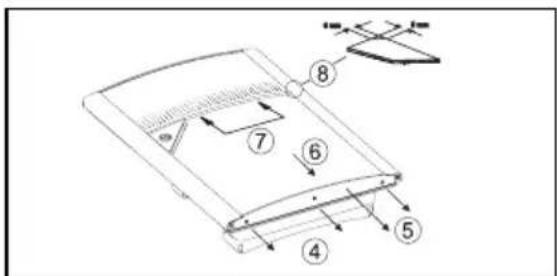

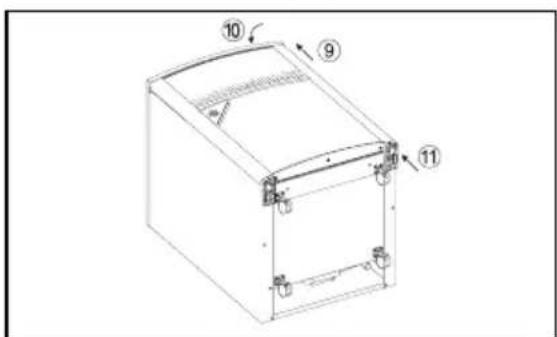

7. Reemplazo del panel decorativo de la puerta

(Figuras 10-12)

Desenchufar el aparato y colocarlo sobre el respaldo.

Quitar los quatre tornillos (1) de la channela baja de la puerta.

Quitar la puerta de la charnela superior (2-3) hacía abajo.

Qutar los tornillos (4) y tirar el borde del bastidor (5).

Quitar el panel de decoration (6) del bastidor, colocar el nuevo panel (7) de manière que el borde superior del panel esté paralelo con el borde superior del bastidor. Se pueda colocar el nuevo panel más fácilmente si cortamos una pieza de 5 × 5 ~mm del ángulo (8). Colocar el borde del bastidor (5) a su lugar y fijarlo con los tornillos.

Colocar la puerta soba la charnela superior (9), montar la charnela bajo soba la puerta y fijarla con los cinco tornillos (11).

Figura 10.
Figura 11.

Figura 12.

8. Servicio al cliente

Antes de avisar al Servicio al Cliente, compruebe

lo suiviente:

Problema	Posible causa	Solutución
El aparato no enfría lo sufiente	Se introdujeron demasiados alimentos en su interior.	Reduzca la calidad de alimentos en el interior del refrigerador.
	La puerta no se cerró correctamente.	Cierre la puerta correctamente.
	La posición del frigorífico no está horizontal.	Hay que arreglar la posición del frigorífico deforma que está horizontal.
	Hay obstáculos a la circulación del aire en el interior del refrigerador.	Asegúrese de que haya una buena circulación en el interior del refrigerador.
	La circulación de aire exterior estáBloqueada.	Hay que asegurar la circulación de aire exterior.
El aparato no enfría en absoluto y los diodos luminosos están parpadeando	El Control de la Unidad Refrigeradoradeoje deFuncionar	Vea la instrucción defuncionamento 5.3.
El aparato no enfría en absoluto y sus luces no se encienden	El aparato no estácorrectamente connectado a una toma de corriente.	Compruebe si estácorrectamente connectado a una toma de corriente.
	No hay voltaje en la toma de corriente.	Hay que procombar la tensión (por典型案例 conenctando a la toma de una lámpara).

Si, después de probar todos这些东西, el Refrigerador vigue sin funciona correctamente, avise entonces al ingeniero de serviceismo mais cercano a su domicilio. Al llamar a este service, describa el problema e indique el tipo y el modelo del aparato, como el número de la unidad y el número de série.

(Los detalles sobre el modelo, el número de la unidad y el número de série se incluyen en la placá de característica’s技术水平a en la parte superior izquierda del compartmento interior.)

En caso de que occursarialquierfalla, comunique se con su Centro de Servicio mas cercano.De ser necessario, consulte la guia de Telefonos de su localidad.

www.dometic.com

9. Puesta en servicios

Datasétécnicos:

Modelo RH 456LD	RH 456LDE (montado)
Tipo	MB20-60
Volumen bruto 56 litres
Capacidad con refrigeración 40 litres
Capacidad sin refrigeración 16 litres
Alimentación de red 220 - 240 V (AC)
Consumo de corriente 65W
Consumo de energia 0,830 kWh/24h
Soluciones de absorcción 159g H	20+86g NH3

• El consumo de energia se calcula con una temperatura ambientale de 12^25^ (sótan).

9.1. Conexión a un circuito electrico

Este aparato solo debe ponerse a funcionar con la tension electrica nominal de la red indicada en la placac decharacteristicas Tecnicas del fabricante. El aparato debe enchufarse a una toma de corriente con puesta a tierra, conforme a las dispositiones locales vigentes.

Las instalaciones electricas necessities para la connexion del aparato deben ser realizadas unicamente por un electricista u othero technician.
cualificado.

El fabricante declina absolutamenteomialmente, como el quider responsabilidad en caso de que no se tomen estas medidas de seguridad.

Requisitos electricos

Antes de conectar la unidad, compruebe si la tension de la red electrica se corresponde con la tension indicada en la plac de caracteristicas sociales del fabricante.

10. Información sobre protección medioambiental

Como agente refrigerante del aparato se employs amoniaco (un compuesto natural de nitrogeno e hidrrogeno).

El ciclopentano, inocuo para la capa de ozono, se utilizes como agente de inyeccion para elaislamento de espuma de poliuretano.

Como proteccion contra la corrosiOn se utilizes cromato de sodio (menos del 2 por)ciento del peso del refrigerante).

11. Reciclaje

Després de desempacar el aparato, los materiales de embalaje deben ser enviados a un centro local de recogida. Al final de su vidaCTL, el aparato devera enviarse a un centro especializzato de recogida y reprocesamento, para que se recuperen los materiales aprovechables. Debera disponible del resto de los materiales conforme a las normas.

Los aparatos que lleven este símbolodeferán depositarse en los lugares locales de recogida de aparatos electricos y electrónicos.

Este producto no doit desecharse en la basura domestica convencional.

Los refrigeradores de Dometicubboan el symbolo en la placade datos (placaindicadora)situada en el interior del aparato.

Este unidad cumple con las siguientes directivas de la EEC:

Directiva LVD 73/23/EEC, con la modificacion 90/683/EEC

Directiva EMC 89/336/EEC

Directiva RoHS 2002/95/EC
