MODE D'EMPLOI GZUA 2250 X Ground Zero
En cas de défaut couvert par la présente garantie, merci de contacter votre revendeur
En cas de défaut couvert par la présente garantie, ne contactez pas vous-même votre revendeur.
Ground Zero GmbH
Keltenring 16; D-85658 Egmating Germany
Fax: +49 (0)8095-870685
Tel: +49 (0)8095-870680
Amplificateur Class D Mono avec Technique de Liaison
Lire attentivement s.v.p.
Ground Zero. vous remercie d'avoir besoin un amplificateur de sa gamme.
Les Clients "Ground Zero" sont habitués à la plus récente etonnante Technique
Introduction Amplificateur Class-D
Les amplificateurs Class D Piano contribuent grâce à leur technologie High End à une amélioration de votre installation.
Ce transformateur est constitué de composants digitalisés. Le signal d'entrée peut ainsi développer une puissance délivrée avec un courant d'entrée normal.
Grâce aux divers filtres et circuits, il en sort une très grande puissance que l'on peut utiliser sur un sub.
Grâce à la technique de liaison, il est possible d'utiliser la puissance maximale de deux amplificateurs sur un HP
Signes caractéristiques
Efficacité >89% Facteur de contrôle >20 16 Volt max. Alimentation Technique de liaison avec 1 Amplificateur (Master and Slave) 1Ω stable (Liaison 2Ω stable) - Amplificateur Full Power MOS-FET LED Power and Protect Passes bas réglable de 35Hz-250Hz et 24dB par Octave Filtre Subsonic réglable 10Hz-50Hz et 24 dB par Octave - Chassis en Aluminium Signal d'entrée réglable 200 mV-5 Vol - Entrée et sortie de Ligne RCA Bassremote Control Hassbonet 50 Hz et de 0-9 dB
Matériel et outillage nécessaires à l'installation
Tournevis à croix Perceuse, mèche à métaux 3mm (éventuelle) Vis de fixation Câble d'alimentation | min. 25 mm² Câble de masse min Câble Haut-Parleur min. 1 x 2,5 mm²
Attention s'il vous plaît!
Préparer la tête du chui avant installation. Ne pas placer dans le réservoir, la canalisation freins ou autres pièces importantes du véhicule - ne jamais passer les cèdres sur un bord tranchant. Il est conseillé de maintenir un condensateur de min 1 Paréte entre la batterie et l'amplificateur.
Mise en garde:
Le système audio de haute performance peut réproduire, dans les voitures, une intensité sonore semblable à un concert « LIVÉ ». Une durée extrême de la musique peut prévaloir la porte de l'audition ou une diminution de colère. L'écart de musique à haut volume, en roulement, peut prévaloir une diminution de l'attention. Dans votre intérêt et cette sécurité, nous vous conseillons d'écouter la musique avec un volume réduit en conduisant.
Planification
Avant l'installation, quelques points sont à prendre en considération
a) Attention au besoin de remplacement du montage, une circulation d'air est nécessaire pour un bon fonctionnement des appareils. b) Il est conseillé d'utiliser les sorties Pré Ampi (RCA) de toute autoradio, si celui-ci en est muni.
Installation de l'amplificateur
a) Choisissez l'emplACEMENT idéal pour que le câblage soit sans difficulté avec un espace suffisamment pour une circulation d'air, ou un refroidissement constant. b) Utiliser l'amplificateur comme modèle pour marquer l'emplacement du montage. Retirer
Mise en garde
Montez le système de fan en veillant que les raccordements électroniques soient protégés d'éventuelles détractions. Les câbles électriques +12V DC côté batterie doivent être prolongés et prendre en compte que la Radio et/ou autres appareils supplémentaires nécessitent un branchement au bécher 5'. Il est nécessaire de renouveler le fusible d'un appareil, utilisez seulement ceux de même unité de tension.
Utilisez seulement des fusibles avec uncret de tension différente à celle utilisée, cela pourrait provoquer des dommages que la garantie ne pourra couvrir.
Connexion et réglage

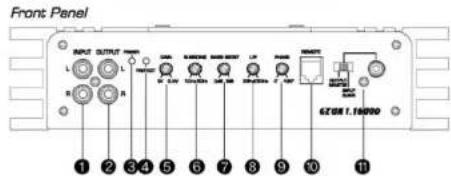

GZUA 1.1600d
1. BC A Input L/R
- Phase Adjustable
2. RCA-Output L/R
- Remote Bosch Control Port
3. PowerLED
Connexion et réglage
(1) Cinch-INPUT L/R Branchement pour câble cinch de préférence de haute qualité (2) Cinch-Output L/R Sortie RCA (cinch) pour connecter un deuxième amplificateur sans câble Y (3) Power LED La Diode verte s'allume quand l'amplificateur est en fonction (4) Protection LED La Diode s'allume si l'amplificateur est en protection (mauvais branchement/surchauffe) (5) GAIN Réglement de sensibilité du signal d'entrée (6) Filtre Subsonic variable 10-50 Hz réglable (7) Bass Boost (8) Filtre passage bas réglable de 35 Hz-250Hz (9) Phase Shift Réglement de la phase du Haut-parleur (10) Remote Level Control Branchement commande à distance (11) Input SLAVE/Output Master Enceinte SLAVE Master - Interrupteur pour la Technique de Liaison. Ce interrupteur doit être en position de "MASTER" si vous connectez 2 amplificateurs ensemble (Technique de Liaison) Sur le couplexme Amplificateur l'interrupteur doit être en position de SLAVE". (12) +12 Volt Power Branchement direct de la Batterie (13) - Masse Branchement du câble de masse de max. 1 m longueur (14) Remote +12Volt Branchement du câble de remote de votre Radio (sortie antenne) (15) Branchement Haut-parleur
Mise en fonction de l'amplificateur
L'amplificateur se met automatiquement en fonction après avoir allumé votre Radio.
Attention : Votre Amplificateur s'est automatiquement lors de surchauffe, mais se remet en marche dès refroidissement. Pour une bonne performance de votre Ampli, le signal d'entrée doit être parfaitement régulé.
Réglage de l'échelle audio/sensibilité d'entrée (6V-200mV) Etape 1 : Régler 'INPUT LEVEL (3)' avec rotation sur la gauche', positionner sur MINI Etape 2 : Augmenter le Volume de la Radio sur 2/3 du volume maximum Etape 3 : Positionner maintenant le Régler 'INPUT LEVEL (3)' sur un niveau de son agréable à entendre
Attention | Considérez qu'un CD rend la musique avec une énormique supérieure et que l'écho est autant plus clair qu'avec une réception radio.

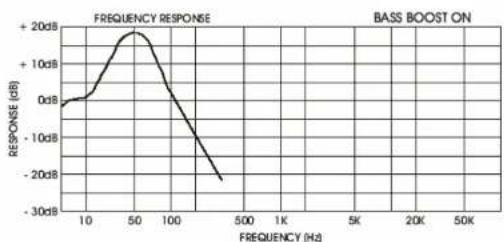

Le réglage du BASSBOOST permet de rectifier le réglage entre le grave et le Bas Medium
Connexion et réglage
GZUA 1.16000D Technique de liaison entre 2 amplificateurs
Connexion de plusieurs Subwoofer
GZUA 1.1600d
A) One Speaker Mono Mode
B) Two Speaker Mono Mode 2-8 ohm
Données technique:
| Modell | |
| 4 Ohm 14,4 Volt/18 Volt Power 500 Watt | |
| 2 Ohm 14,4 Volt/18 Volt Power 800 Watt | |
| 1 Ohm 14,4 Volt/18 Volt Power 1200/1600 Watt | |
| 2 Ohm 14,4/18,0 Volt Power Liaison entre 2 ampli | 2300/3000 Watt |
| Input Level 200 mV bis 6 Volt | |
| Filtre passe bas 35 Hz bis 250 Hz | |
| Alimentation 10 -16 Volt | |
| Filtre Subsonic 10 Hz bis 50 Hz | |
| Pente d'Octave Subsonic 24 dB octave | |
| Phase Shift 0° -180° | |
| Gain Bass Boost 0 dB bis +9 dB | |
| Fréquence Bass Boost 50 Hz | |
| Signal Bruit | >75 dB |
| Facteur de contrôle | >200 @ 100 Hz |
| THD | 0.01 % |
| Dimension (lxHxL) mm | 242 x 56 x 330 |
EN CAS DE NON FONCTIONNEMENT
| Problèmes | Contrôle Aide | |
| Pas de son | Voyant PMT allumé? Vérifier le fusible, Contrier le Câble REMOTE, Contrier le +12 voit et la masse | |
| Voyant PROTECTION est allumé Court circuit des Haut-parcours | appli surchauffée ou défectueux | |
| Ampil se met Pas en marche | Pas d'allantionnement Vérifier le +12 voit, le masse, le fusible | |
| Pas de courant sur le REMOTE Vérifier le REMOTE sur la Radio | ||
| Ampil se met en PROTECTION a haut Volume | Vérifier l'Impédance des Haut-parcours Vérifier si l'Impédance sur les connecteurs des haut-parcours n'est pas en dessus de 1Ω Liason pas en dessus de 2Ω | |
| Pas de son sur 1 canal | Vérifier cable RCA et ou cable Haut-parcours Câble ou prise (RCA) défectueux | |
Vérifier que tous les appareils connectés avec les câbles RCA ont le même point de masse
En cas de défaut couvert par la présente garantie, me contacter votre revendeur.
