GZHA 4150 X - Autoradio Ground Zero - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur 4 canaux
Marque	Ground Zero
Modèle	GZHA 4150 X
Dimensions (L x H x P)	305 x 62 x 400 mm
Poids	Environ 3,5 kg
Alimentation	12 V DC (batterie véhicule), fusibles 2 x 40 A
Puissance RMS @ 4 Ω (1% THD+N)	4 x 130 W
Puissance RMS @ 2 Ω (1% THD+N)	4 x 200 W
Puissance RMS @ 4 Ω ponté (1% THD+N)	2 x 400 W
Réponse en fréquence	10 Hz - 36 kHz (±1 dB)
Rapport signal/bruit	> 70 dB
Distorsion harmonique totale (THD)	< 0,10 %
Filtre passe-bas (LPF)	30 Hz - 250 Hz (canaux 3 & 4)
Filtre passe-haut (HPF)	40 Hz - 3 kHz (canaux 1 & 2) / 5 Hz - 250 Hz (canaux 3 & 4)
Filtre subsonique	5 Hz - 250 Hz (canaux 3 & 4)
Boost des basses	0 à +12 dB
Déphasage	0° - 180° (canaux 3 & 4)
Sensibilité d'entrée	200 mV - 9 V
Impédance d'entrée	4 Ω - 8 Ω (haut-parleurs)
Sorties	Entrées RCA, sortie RCA plein bande (pour ampli supplémentaire), entrée haut-parleur haut niveau
Protections	Court-circuit, surchauffe, surcharge, protection par LED
Matériaux	Aluminium (dissipateur thermique), composants SMD
Installation	Montage dans le véhicule, nécessite câble d'alimentation min. 16 mm², câble de masse min. 10 mm²
Garantie	Conforme aux droits légaux, retour dans emballage d'origine avec reçu

FOIRE AUX QUESTIONS - GZHA 4150 X Ground Zero

Comment brancher l'amplificateur GZHA 4150 X ?

Branchez le câble GND à la masse du véhicule, le câble REM à la commande d'allumage de l'autoradio, et le câble BATT au positif de la batterie (+12V). Utilisez des câbles de section adaptée (min. 16 mm² pour l'alimentation).

Que faire si le voyant PROTECTION s'allume ?

Le voyant PROTECTION indique un court-circuit sur les haut-parleurs, une surchauffe ou un défaut interne. Vérifiez les connexions des haut-parleurs, l'impédance (minimum 4 Ω par canal) et la ventilation de l'amplificateur.

Quelle puissance puis-je obtenir avec cet amplificateur ?

En stéréo, vous pouvez obtenir 4 x 130 W RMS sous 4 Ω, ou 4 x 200 W RMS sous 2 Ω. En ponté (bridge), vous obtenez 2 x 400 W RMS sous 4 Ω.

Comment régler le filtre passe-bas (LPF) ?

Pour un subwoofer, placez le commutateur de mode sur LPF et ajustez la fréquence de coupure entre 30 Hz et 250 Hz à l'aide du potentiomètre. Les fréquences inférieures seront seules reproduites.

Puis-je utiliser des haut-parleurs de 2 ohms ?

Oui, l'amplificateur est stable sous 2 Ω en stéréo. Cependant, vérifiez que la puissance délivrée est adaptée à vos haut-parleurs pour éviter tout dommage.

Comment régler le gain d'entrée ?

Réglez le potentiomètre INPUT LEVEL sur MIN. Mettez le volume de l'autoradio aux 2/3 du maximum. Tournez ensuite le potentiomètre jusqu'à obtenir un son clair sans distorsion.

Que faire si l'amplificateur ne s'allume pas ?

Vérifiez les connexions d'alimentation (+12V, masse et REM), l'état du fusible (2 x 40 A) et la tension de la batterie. Assurez-vous que le câble REM reçoit bien du 12V quand l'autoradio est allumé.

Puis-je utiliser l'entrée haut niveau (haut-parleur) ?

Oui, l'amplificateur possède des connecteurs d'entrée haut niveau. Branchez-y les fils de haut-parleur de l'autoradio. Cela est utile si votre autoradio n'a pas de sorties RCA.

Comment utiliser la télécommande de basses ?

La télécommande fournie permet de régler le niveau des basses à distance. Branchez-la sur l'entrée Remote Control de l'amplificateur. Tournez la molette pour ajuster l'intensité des basses.

Que faire en cas de son déformé ou de souffle ?

Vérifiez d'abord que le gain n'est pas trop élevé. Assurez-vous que les câbles RCA sont de bonne qualité et correctement branchés. Évitez de placer les câbles d'alimentation près des câbles audio pour réduire les interférences.

MODE D'EMPLOI GZHA 4150 X Ground Zero

La garantie est conforme aux droits égaux. Un retour du produit défectueux doit être dans son emballage d'origine sur présentation du reçu ou de la facture indiquant la description du besoin. La présente Garantie n'est pas applicable lorsque le produit a été endommagé en raison : Mauvaise alimentation, Trop de puissance (H-P Subwoofer). Accident, Installation ou Utilisation non conforme aux normes Techniques (Concours SPL etc.).

Erlenweg 25; D-85658 Egmating, Germany

Tel. [phone] Fax -8310

Nosureservionslot de droit de entrepreneurship a euvir neseirement des modifications ou des améliorations au produit sans informer le client.

MOBILE ENTERTAINMENT

Amplificateur

Owner's Manual

GZHA 2350XII

GZHA 4150XII

GZHA 5125XII

MOBILE ENTERTAINMENT

La garantie est conforme aux droits égaux. Un retour du produit défectueux doit être dans son emballage d'origine, présentation du reçu ou de la facture indiquant la description du besoin. La présente Garantie n'est pas applicable lorsque le produit a été endommagé en raison : Mauvaise alimentation, Trop de puissance (HPI Subwoofer), Accident, Installation ou Utilisation non conforme aux instructions Techniques (Concours SPL etc).

Erlenweg 25; D-85658 Egmating, Germany

Tel. [phone] Fax -8310

Nous réservons le droit d'entreprendre à l'avance n'importe quelles modifications ou améliorations au produit sans informer le client.

MOBILE ENTERTAINMENT

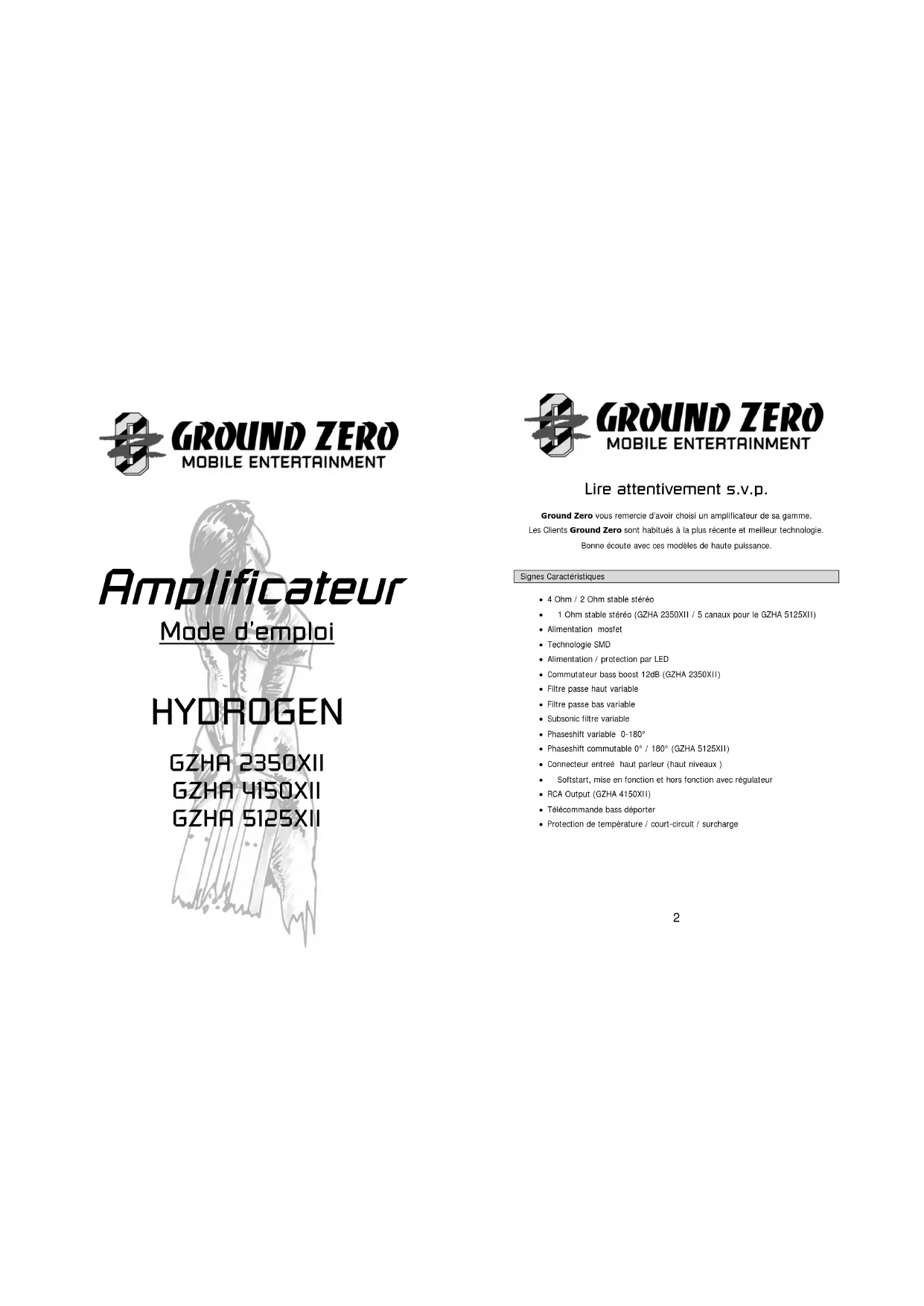

Amplificateur

Mode d'emploi

GZHA 2350XII

GZHA 4150XII

GZHA 5125XII

MOBILE ENTERTAINMENT

Lire attentivement s.v.p.

Ground Zero vous remercie d'avoir choisi un amplificateur de sa gamme.

Les Clients Ground Zero sont habitués à la plus récente et meilleure technologie.

Bonne écoute avec ces modèles de haute puissance.

Signes caractéristiques

• 4 Ohm/2 Ohm stable stéréo 1 Ohm stable stéréo (GZHA 2350XII / 5 canaux pour le GZHA 5125XII) Alimentation mosfet
• Technologie SMD
• Alimentation / protection par LED
• Commutateur bass boost 12dB (GZHA 2350XII)
• Filtre passe-haut variable Filtre passe-bas variable Subsonic filtre variable
• Phaseshift variable 0-180°
• Phaseshift commutable; 180° (GZHA 5125XII)
• Connecteur entrée haut-parleur (haut niveaux) Softstart, mise en fonction et hors fonction avec régulateur
• RCA Output (GZHA 4150XII)
• Télécommande basse déportée Protection de température / court-circuit / surcharge

Introduction amplificateur hydrogen

Ces amplificateurs contribuent en raison de sa technique du circuit moderne et un très haut rounde du son installation à un operonifique de son impressionnant. Par la plus nouvelle technique du circuit dans l'alimentation et dans le traitement de signal, il est possible d'atteindre des très grands résultats. Le courant étant à la disposition solfirie.

Matériel et outillage nécessaires à l'installation :

Tourevis a rix Perceuse, meche a meiaux 3mm -Viscfixation Cable d'alimentation min. 16 mm Cable de masse min 10 mm² Cable hout-paicours min. 2 x 1,5 mm²

Attention s'il vous plaît 1

• Débrancher la batterie du véhicule avant l'installation (Les instructions dont référence dans 'AUTOMOBILE')
• Ne pas percer dans le réservoir, la canalisation des freins ou autres pièces importantes du véhicule.
• Je naisse paser les câbles sur un bord branchant. Il est conseillé de mettre un condensateur de min 1 Farad entre la batterie et l'impulscificateur.

Mise en garde i

Le système audio de haute performance peut reproduire dans les véhicules, une intensité somme toute sensible à un concept - LIVE - Un titre extrême de musique peut provoquer la perte de l'audition ou une diminution de celle-ci. L'écoute de musique, au tableau, en roulant, peut provoquer une diminution de l'attention. Dans votre intérêt et pour votre sécurité, nous conseillons d'écouter la musique avec un volume réduit en conduisant.

Planification

Avant installation, quelques points sont à prendre en considération

a) Attention au besoin de l'emploi du montage, une circulation d'air est nécessaire pour un bon fonctionnement des produits. b) Il est conseillé d'utiliser les sorties Pre-Amp (RCA) de toute autoradio, et celle-ci est munie.

Installation de l'amplificateur :

a) Choisissez l'emplacement idéal pour que le collage soit positif différentiel avec un espace suffisant pour une circulation d'air et un refroidissement constant. b) Utilisez l'amplificateur comme modèle pour marquer le placement du montage. Retracer amplificateur et percer 4 trous. Fixer l'amplificateur à la ddo des vis prévues à cet effet.

Mise en garde

Montez le système de façon à ce que les raccordements électroniques soient protégés des éventuelles chutes électriques +12V DC cette batterie doit être protégée et protège aussi la radio ou autres appareils solaires éteints lors du branchement. Il est nécessaire de renouveler le fusible d'un appareil utilisé seulement ce de même unité de tension.

Ne pas de fusible avec unité de tension différente à celle utilisée, cela pourrait provoquer des dommages que la garantie ne pourra couvrir.

Connexion et réglages - GZHA 2350XII

Connexion et réglages - GZHA 4150XII

Connexion et réglages - GZHA 5125XII

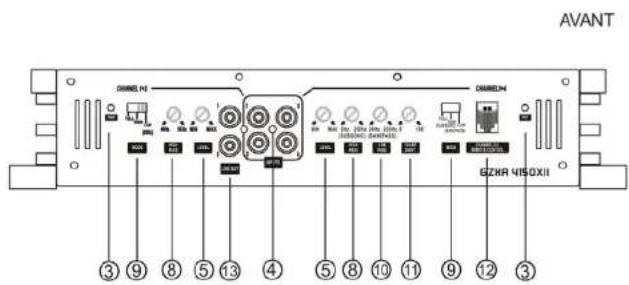

AVANT

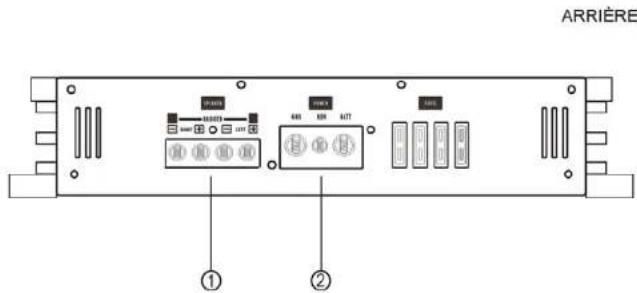

ARRIÈRE

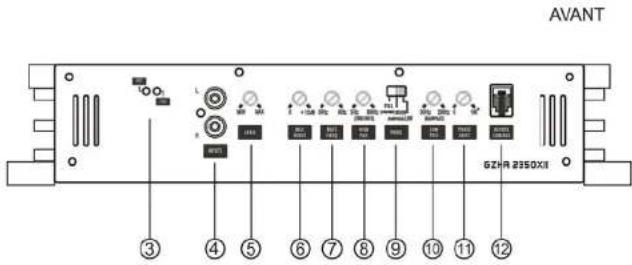

Fonction et réglages

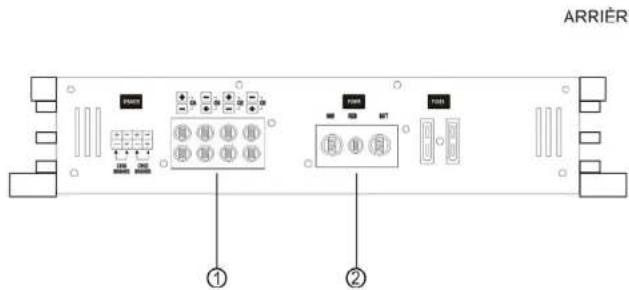

1 Récordement haut-parleur Entrô		dos Branchomont Hau 1-2-Partur
2	ALIMENTATION	GND -> Entrec MasseREM -> Entrec ParnalleBATT -> + 12 Volts
3 Indicateur d'êtat		BLEU - OKROUGT - PROTECTION
4 Entrée RCA		A cas recordes, vous connectez la RCA. Pour émetter des Pertes du Son,utilisier, s'il vous plait, ces RCA de haute qualité.
5 Réglage du Gain d'entrie		Avec ce régulateur on regie la sensibilité d'entrie.
6	Réglage du Bass Boost(GZHA 2350XII)	Avec le Commutateur on regie la Bass Socot 0 à + 12 dB.
7	Réglage de la Fréquence de Bass(GZHA 2350XII)	Avec le régulateur on regie la fréquence de coupure de 30 à 80 Hz.
8	Réglage de la fréquence Pass Haut(Subsonic sur GZHA 2350XII et CH 3+4 GZHA 4150XII)	Meitzer le filtre - au commutateur sur "HIGH". Régize la fréquence depassage HPF variable avec le regulator sur la fréquence souhaillée,tous les fréquences entrotte 0 - 500 hertz.
9 Mode selection		Régiz que le switton sur l'exploitation chost. LFP - Saultément desfréquencos de Basso (moins de 30 hertz - 250 hertz) passeront.FULL - tous les fréquence Pass.PHP - Saultment les fréquencos moyens et hautes (plus de 40 hertz- 5 kHz) Passa.GZHA 2350 XII / GZHA 4150 XII CH 3+4: si le LPF est activééglement en flügepass (Subsonic). Ce correspond à un filtre de 5 à 250 hertz.GZHA 4150 XII CH 1+2, la Low pass n'est pas reglable ax, neuf actel exé 80 hertz.
10 Reglage Low Pass		Pour Subsucroir et Kniekoctor - saufrement des fréquencos de 30 à 250 hertz sont rendues dépendant de la position du régulator dufiltre LFP. Meitzer le filtre sur "LOW". Reglez la fréquence LPF variable avec le régulateur sur la fréquence souhaillée.GZHA 2350XII / GZHA 4150XII CH 3+4: Si la position LPF est activé I'High pass (Subsonic). Ce correspondàun passagrap de filtrage de 5 à 250 hertz.
11 Commutateur de Phase(GZHA 5125XII)Réglage de la Phase(GZHA 2350XII / 4150XII)		Ce régulateur : le commutateur ou personnel d'adappter le Subwooilercorrectement en phase au système avant .
12 Remote Control entree		Télécommunication à raccorder à L'Ampli du passaggio.
13 Sortie RCA (GZHA 4150XII)		Sortie Full Fange pour un ampli supplémentaire.
14 Réglage du filtre		Per la présence en rigio, conformément à la position du commutateurde mode 9, la fréquence du filtre.
15 Réglage Subsonic(GZHA 5125XII)		Plage de tonnement anmal du Filtré Subsonic de 5 à 50 hertz.
16 Selecteur d'entre(GZHA 5125XII)		Iz vous pouvez chaleur, à le Same canal marche avec l'année RCA &6 ou avec la signal d'entrec RA co 1/2-3/4.

Mise en marche de l'amplificateur.

L'amplificateur s'allume automatiquement quelques secondes après la mise en marche de la Radio. Attention, l'amplificateur s'est automatiquement mis en marche, mais se remet en marche des refoxtisolations.

Réglage de l'échelle audio sensibilité

Étape 1 Régulateur INPUT LEVEL +2 avec rotation sur la gauche, positionner sur MIN Étape 2 Augmenter le volume de la Radio sur 2/3 du volume maximum Étape 3 Positionner maintenir le Régulator "INPUT LEVEL" sur un niveau de son agréable à entendre

Haut-parleur raccordement pour le mode trimode

Le Trimode permet de faire jouer un Subwoofer Mono pendant que les haut-parleurs principaux jouent en stéréo. Laisser, s'il vous plaît, le commutateur sur la position Full. Utilise un condensateur bipolaire de 100V, le meilleur au plus près de la bobine principale avec un diamètre de fil de minimum 1 millimètre pour le Low-pass pour bipoles les hauts fréquences.

Vous pouvez réfléchir aux valeurs de condensateur et de bobine se trouvant en bas, ces valeurs accordent la sortie avant ou arrière de l'amplificateur. Dans les images suivantes, sûrement les canaux antérieurs gauche et juste droit sont montrés.

Valeurs pour 6 dB Filtrage passif

Frequence Bobine condensateur
80 Hz 7,5 mH	470 uF
100 Hz 6,5 mH	330 uF
120 Hz 5,5 mH	370 uF
150 Hz 4 mH	220 uF

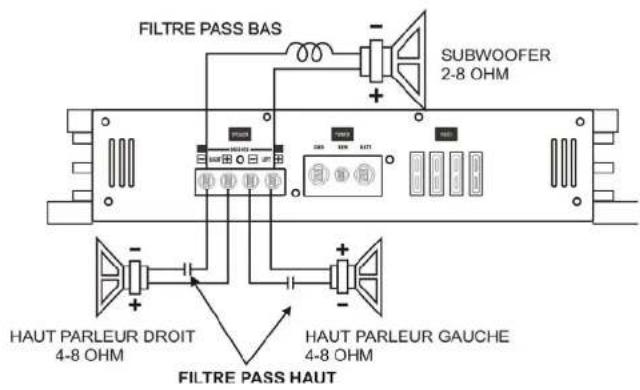

Branchement des haut-parleurs - GZHA 2350X11

ENTREE STEREO

(A) MODE STEREO

(B) MODE MONO

Trimode fonction-GZHA2350X11

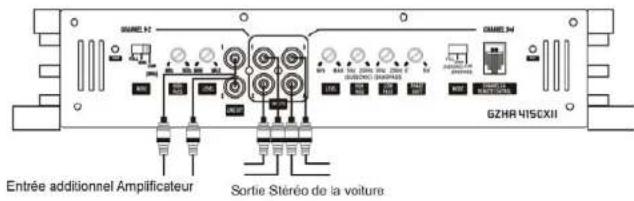

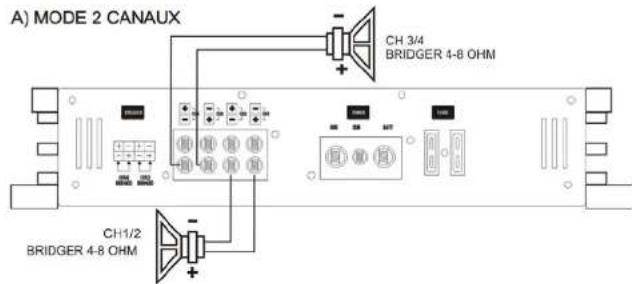

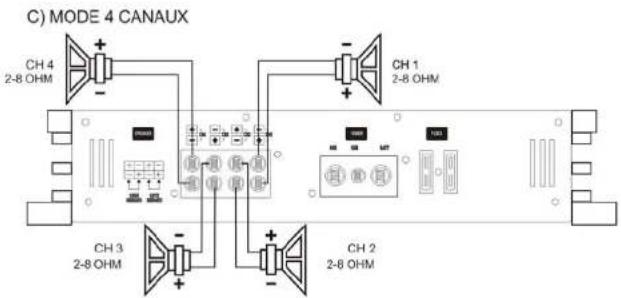

Branchement des Haut-parleurs - GZHA 4150XII

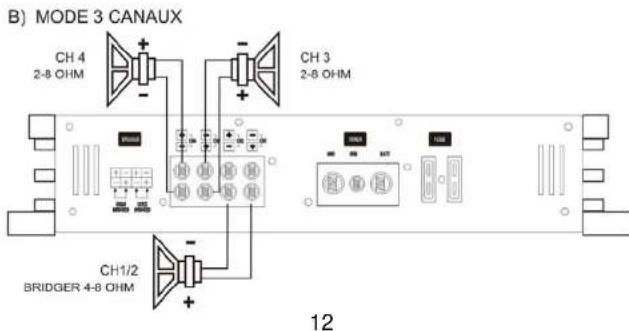

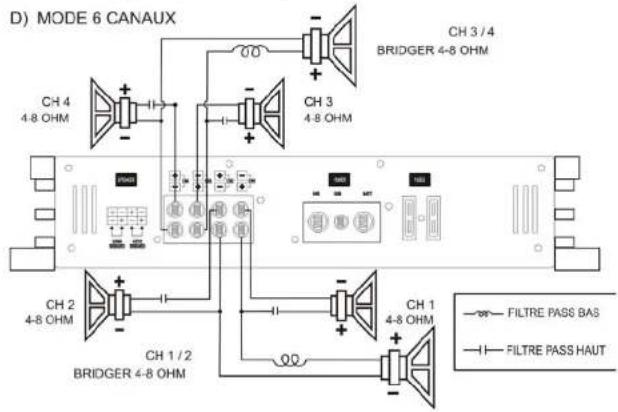

Trimodefonction-GZHA4150XII

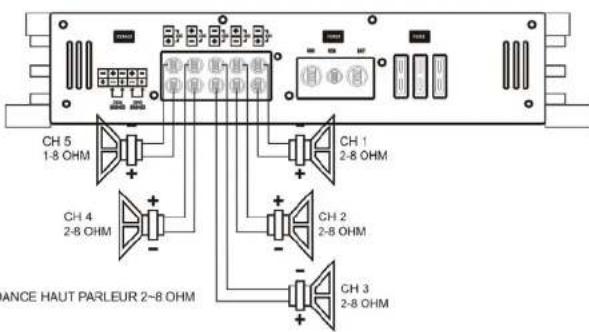

Branchement des Haut-parleurs - GZHA 5125XII

ENTREE STEREO

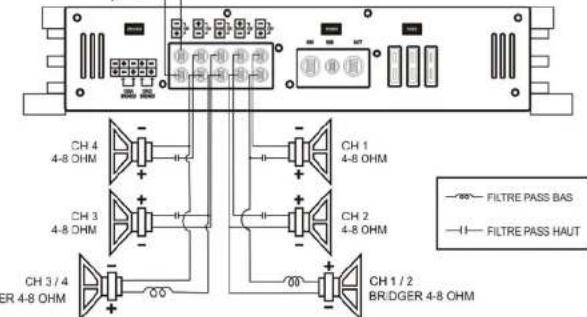

Branchement des Haut-parleurs-GZHA 5125XII (Pontér)

CABLAGE BRIDGER

CABLAGE BRIDGER

IMPEDANCE HALIT PARLEUR 4-8 OHM

Trimode fonction - GZHA 5125XII

CABLAGE TRI MODE

IMPEDANCE HAUT-PARLEUR 4-8 OHM

Données Techniques

Model GZHA 2350XII GZHA 4150XII			GZHA 5125XII
			Canal 1-4 Canal	5
Puisance RMS @ 4 ΩCEA Standard CEA-2006-A	2 x 260W (1% THD+N)2 x 320W (10% THD+N)	4 x 130W (1% THD+N)4 x 160W (10% THD+N)	4 x 100W (1% THD+N)4 x 120W (10% THD+N)	1 x 270W (1% THD+N)1 x 380W (10% THD+N)
Puisance RMS @ 2 ΩCEA Standard CEA-2006-A	2 x 470W (1% THD+N)2 x 570W (10% THD+N)	4 x 200W (1% THD+N)4 x 250W (10% THD+N)	4 x 150W (1% THD+N)4 x 200W (10% THD+N)	1 x 430W (1% THD+N)1 x 620W (10% THD+N)
Puisance RMS @ 1 ΩCEA Standard CEA-2006-A	2 x 740W (1% THD+N)2 x 900W (10% THD+N)	...	...	1 x 800W (1% THD+N)1 x 900W (10% THD+N)
Puisance RMS @ 4Ω PonterCEA Standard CEA-2006-A	1 x 940W (1% THD+N)1 x 1140W (10% THD+N)	2 x 400W (1% THD+N)2 x 500W (10% THD+N)	2 x 300W (1% THD+N)2 x 400W (10% THD+N)	...
Puisance RMS @ 2Ω PonterCEA Standard CEA-2006-A	1 x 1480W (1% THD+N)1 x 1800W (10% THD+N)	...	...
Damping facteur	>200 >130 >120 >70
Signal to noise Ratio	>70 dB >70 dB	>70 dB
Filtre passage bas	30 Hz - 250 Hz	80 Hz(Canal 1 & 2)30 Hz - 250 Hz(Canal 3 & 4)	40 Hz - 3 kHz(Canal 3 & 4)	30 Hz - 250 Hz
Filtre passage haut	5 Hz - 500 Hz	40 Hz - 3 kHz(Canal 1 & 2)5 Hz - 250 Hz(Canal 3 & 4)	40 Hz - 3 kHz(Canal 1 - 4)	...
Bandpass	5 Hz - 250 Hz	5 Hz - 250 Hz(Canal 3 & 4)	5 Hz - 250Hz
Filtre subsonic	5 Hz - 500 Hz	5 Hz - 250 Hz(Canal 3 & 4)	5 Hz - 50Hz
Bass boost	0 ~ +12 dB ... ...	...
Bass boost fréquence	30 Hz - 50 Hz ... ...	...
Phase shift	0 - 180°	0 - 180°(Canal 3 & 4)	0 - 180°
Courbe de fréquence	10 Hz - 36 KHz(±1 dB)	10 Hz - 36 KHz(±1 dB)	10 Hz - 22 KHz(±1 dB)	10 Hz - 250 Hz(±1 dB)
Efficaciter @ 4 Ω	-80 % - 80 %	-80 %
Sensibilité d'entrez	200 mV - 9 V(±5%)	200 mV - 9 V(±5%)	200 mV - 9 V(±5%)
Déparation de canal	50 dB	50 dB	50 dB
THD	<0.10 % <0.10 %		<0.10 %
Bass télécommande	√Operation Lowpass	√(Canal 3 & 4)	...	√Operation Lowpass
Fusible	4 x 40A	2 x 40A	3 x 40A
Dimensionlaugeur x hauteur x longueur mm	305 x 62 x 400	305 x 62 x 400	305 x 62 x 500
Dimensionlaugeur x hauteur x longueur inch	12 x 2.44 x 15.75°	12 x 2.44 x 15.75°	12 x 2.44 x 19.69°

En cas de non fonctionnement

Problèmes	Contrôle	Aide
Pas de son	Voyant PWR allumé?	Vérifier le fusicb. Contrôur le Câbio REMOTE, Contrôur le+12Voit et la masse
	Voyant PROTECTION est allumé	Gourt circuit des Haut-jeunes, ampli surchauftes ou délectusux
Amélise met Pas en marche	Pas d'alimentation	Vérifier le +12 voit, la masse, le fusicb
Amélise met en PROTECTION a haute Volumes	Vérifier l'Impédance des Haut-jeunes	Vérifier si l'Impédance sur les connecteurs de s haut-jeunes n'est pas en dessus de 4Ω
Pas de son sur 1 canoux	Vérifier câble RCA et ou câble Haut-jeunes	Câble ou prise (RCA) délectusux
