Caractéristiques Techniques	Détails
Type d'appareil	Autoradio Bluetooth
Connectivité	Bluetooth, USB, AUX
Puissance de sortie	4 x 50 Watts
Formats audio supportés	MP3, WMA, WAV
Écran	Affichage LCD
Fonctionnalités supplémentaires	Radio FM/AM, égaliseur audio, commandes au volant
Dimensions	1 DIN
Installation	Facile à installer, compatible avec la plupart des véhicules
Entretien	Nettoyage régulier de l'écran et des connexions
Sécurité	Protection contre les surcharges et court-circuits
Garantie	2 ans
Informations générales	Vérifiez la compatibilité avec votre véhicule avant achat

FOIRE AUX QUESTIONS - CS430BT LENCO

Comment réinitialiser mon autoradio LENCO CS430BT ?

Pour réinitialiser votre autoradio, maintenez enfoncé le bouton 'reset' à l'arrière de l'appareil pendant environ 5 secondes.

Pourquoi mon autoradio ne s'allume pas ?

Vérifiez d'abord que le câble d'alimentation est correctement connecté et que le fusible n'est pas grillé. Si le problème persiste, consultez le manuel d'utilisation.

Comment connecter mon téléphone via Bluetooth ?

Activez le Bluetooth sur votre téléphone, puis recherchez les appareils disponibles. Sélectionnez 'LENCO CS430BT' dans la liste et suivez les instructions pour coupler les appareils.

Mon autoradio ne lit pas les fichiers USB, que faire ?

Assurez-vous que la clé USB est formatée en FAT32 et que les fichiers audio sont compatibles avec le format pris en charge par l'autoradio.

Comment régler la fréquence de la radio ?

Utilisez le bouton de recherche ou le sélecteur de fréquence pour parcourir les stations disponibles. Vous pouvez également entrer manuellement la fréquence souhaitée.

Comment ajuster les paramètres de son de mon autoradio ?

Accédez au menu 'Réglages' et sélectionnez 'Son'. Vous pourrez ajuster les basses, les aigus et l'équilibre selon vos préférences.

Que faire si l'écran de l'autoradio est noir ?

Vérifiez si l'alimentation est correctement branchée. Si tout est en ordre et que l'écran reste noir, il pourrait y avoir un problème matériel nécessitant une assistance technique.

Comment mettre à jour le firmware de mon LENCO CS430BT ?

Visitez le site officiel de LENCO pour télécharger la dernière version du firmware. Suivez les instructions fournies pour mettre à jour votre autoradio.

Puis-je utiliser mon autoradio avec un système de caméra de recul ?

Oui, le LENCO CS430BT est compatible avec les systèmes de caméra de recul. Assurez-vous de suivre les instructions de connexion dans le manuel d'utilisation.

Comment changer la langue de l'interface ?

Accédez aux paramètres de l'autoradio, sélectionnez 'Langue' et choisissez la langue souhaitée dans la liste.

MODE D'EMPLOI CS430BT LENCO

Panneau de commande frontal

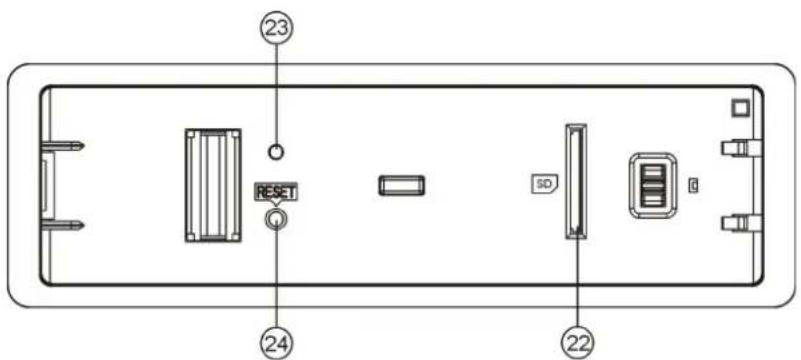

23 RESET SD 24 22

Boitier frontal après avoir enlevee le panneau frontal

1. Touche RELEASE
2. Touche SEL
3. Molette de Volume
4. Touche POWER
5. Touche MU (MUET)
6. LCD
7. Touches |<< et >>|
8. Touche BAND/PTY
9. Touche MODE
10. Bouton CLK (horloge)
11. Touche TA
12. Touche AF
13. Touche AS/PS
14. Touche 1/TOP/>||
15. Touche 2/INT
16. Touche 3/RPT
17. Touche 4/RDM
18. Touche 5/-10/raccrocher
19. Touche 6/+10/decrocher
20. Prise ENTRÉE AUXILIAIRE
21. Prise USB
22. Fente carte
23. Indicateur DEL
24. Touche RESET (réinitialisation)
25. BT MIC

Opération basique :

1. Allumer / éteindre l'unité

L'appareil éteint, il peut être allumé en appuyant sur n'importe quel bouton sauf le bouton RELEASE.

Lorsque l'appareil est allumé, maintenez la touche POWER allumé pendant plus de 0,5 secondes pour couper l'alimentation.

2. Sélectionner le mode de fonction

Appuyez sur la touche MODE pour changer le mode de fonction comme suit :

-->RADIO -->USB(après avoir inséré une clé USB)-->CARD(après avoir inséré une carte SD)
-->BT-->AUX-->

Lorsqu'il n'y a aucun media (USB/CARTE), le mode concerné n'apparaitra pas.

3. Pour régler le volume sonore

Tournez la molette de VOL ou appuyez sur les touche + ou – pour régler le volume sonore durant la lecture.

4. Pour couper ou réactiver le son.

Appuyez sur la touche Muet ou MU pour éliminer ou réactiver le son immédiatement durant la lecture.

Pour réactiver le son immédiatement, vous pouvez également appuyer sur les touches (molettes) SEL, VOL, +, -, -10, +10, TOP, PLAY, >>| et |<<

5. Pour régler le mode sonore et le menu

1). Pour régler le mode sonore :

Appuyez sur la touche SEL brièvement et de manière répétée pour sélectionner un mode de VOL

(volume), BASS (sans présélection DSP), TRE (aigu) (sans présélection DSP), BAL (équilibré) et FAD.(affaiblisseur) dans l'ordre et circulation. Dans chaque mode, le temps d'attente est d'environ 5 secondes, et lorsque le temps d'attente est termine, il retournera au dernier mode affiché.

Apres avoir sélectionné un mode sonore, utilisez le contrôle du volume pour régler le niveau du mode sonore sélectionné.

2). Pour régler le menu :

Appuyez sur la touche SEL et maintenez pendant plus de 2 secondes pour activer le mode TA SEEK/TA ALM, puis appuyez sur la touche SEL brièvement et de manière répétée pour sélectionner PI SOUND/PI MUTE, RETUNE L/RETUNE S, MASK DPI/MASK ALL, BEEP ON/BEEP OFF, USER SET (FLAT/CLASSIC/ROCK/POP), VOL LAST/VOL DEFA, STEREO/MONO(en mode RADIO), LOUD OFF/LOUD ON, DX/LOCAL (en mode RADIO mode), CLK ON/CLK OFF, ->CLK(12/24)mode. Apres avoir sélectionné un élément de votre choix, utilisez le contrôle de volume pour régler.

1) TA SEEK/TA ALARM :

Mode TA SEEK : Lorsqu'une station réglée récemment ne reçoit pas d'information TP pendant 5 secondes, la radio règle la station suivante ayant une PI différente de la station précédente, mais la même information TP.

Lorsque l'information TP se perd sur la station en cours pour le temps de nouveau réglage,

réglable par RETUNE SHORT (90 secondes) ou RETUNE LONG (150 Secondes), la radio commence le réglage sur la même station PI. Lorsque la même station PI n'est pas reçue dans un cycle de recherche, la radio se règle à la station suivante avec information TP.

Mode TA ALARM : Lorsque ce mode est sélectionné, tous les modes de réglage automatique sont désactivés. Seulement un double bip sonore (ALARME) peut sortir. Lorsqu'une station récemment réglée n'a pas d'information TP pendant 5 secondes, un bip se fait entendre.

Lorsque l'information TP se perd sur la station en cours pour le temps de nouveau réglage, réglable par RETUNE SHORT (90 secondes) ou RETUNE LONG (150 Secondes), la radio commence le réglage sur la même station PI. Lorsque la même station PI n'est pas reçue dans un cycle de recherche, la radio se règle à la station suivante avec information TP.

Mode TA ALARM : Lorsque ce mode est sélectionné, tous les modes de réglage automatique sont désactivés. Seulement un double bip sonore (ALARME) peut sortir. Lorsqu'une station récemment réglée n'a pas d'information TP pendant 5 secondes, un bip se fait entendre. Lorsque l'information TP se perd sur la station en cours pour le temps de nouveau réglage, un bip sonore est émis. Lorsqu'une station récemment réglée n'a pas de signal RDS, PI SEEK est supprimé.

2) PI SOUND/PI MUTE :

Mode PI SOUND: Si une voiture circule entre deux immeubles, un phénomène d'oscillation peut se produire du fait de différents codes PI étant reçus depuis la même AF.

Mode PI MUTE : Dans la situation mentionnée ci-dessus, le son sera coupé pendant moins d'une seconde.

(3) RETUNE L / RETUNE S:

Le temps initial de la recherche TA automatique ou de mode PI SEARCH est sélectionné.

Lorsque l'information PI n'est pas reçue pendant le temps de réglage, la radio commence à régler la même station PI.

Lorsque la même station PI n'est pas reçue pendant un cycle de recherche, la radio se dirige vers la dernière station et attend 4-5 minutes jusqu'à ce que le code PI soit reçu.

Mode RETUNE L : Sélectionné comme 150 secondes.

Mode RETUNE S : Sélectionné comme 90 secondes.

4) MASK DPI / MASK ALL:

Mode MASK DPI : Seules les AF avec une PI différente sont masquées.

Mode MASK ALL : Les AF avec une PI différente et pas de signal RDS avec une force de champ élevée sont masquées.

Mode BEEP ON : Un bip sonore est émis dès lors que vous appuyez sur une touche.

Mode BEEP OFF : Les bip sonores sont désactivés.

6)VOL LAST/VOL DEFA

VOL LAST: Le niveau de volume réglé lorsque vous éteignez sera restauré lors de l'allumage.

VOL DEFA: Le niveau de volume de l'unité principale après que l'appareil soit allumé est de valeur constante.

Lorsque vous sélectionnez l'élément VOL DEFA, appuyez sur SEL pour afficher AVOL, puis Vous pouvez présélectionner le volume constant après allumage avec la commande de volume.

(7) CLK ON/OFF

CLK ON: L'horloge sera toujours affichée sur l'écran lorsque l'appareil est éteint.

CLK OFF: L'horloge n'apparaitra pas sur l'écran lorsque l'appareil est éteint.

6. Pour afficher et regler l'horloge

Appuyez sur la touche CLK brièvement pour afficher l'horloge sur l'écran pendant 5 secondes, puis il retourne à l'écran précédent a moins que vous n'appuyiez sur le bouton de nouveau.

Appuyez sur la touche CLK et maintenez plus d'une seconde jusqu'à ce que l'heure actuelle clignote sur l'écran LCD. Alors, vous pouvez régler les HEURES et les MINUTES avec le contrôle du volume.

7. Pour enlever le panneau de commande frontal

Appuyez sur le bouton RELEASE pour libérer le panneau de contrôle du châssis de l'unité, puis vous pourrez l'enlever du châssis de l'unité.

Lorsque le panneau de commande frontal est enlevé, l'indicateur LED clignote sur le boitier.

8. Pour réinitialiser l'unité

Avant d'utiliser cette unité pour la première fois, ou après avoir remplacé la batterie de la voiture ou d'avoir change les connexions.

Vous devez réinitialiser l'unité.

Pour réinitialiser l'unité, enlevez le panneau de commande frontal, puis appuyez sur la touche RESET avec un objet pointu.

Cette opération effacera le réglage de l'horloge et certains contenus enregistrés.

UTILISATION DE LA RADIO :

1. Pour choisir la bande radio :

Appuyez sur la touche BAND ou BND brièvement et de manière répétée pour sélectionner une bande radio de votre choix dans l'ordre de séquence suivant :

$$ \mathrm{FM1} \rightarrow \mathrm{FM2} \rightarrow \mathrm{FM3} \rightarrow \mathrm{MW1} \rightarrow \mathrm{MW2} $$

2. Pour rechercher une station de radio manuellement ou automatiquement.

Appuyez brièvement sur >>| ou |<< pour régler manuellement vers le haut ou vers le bas vers la station de radio de votre choix, cran par cran.

Maintenez le bouton >>| ou |<< appuyé pendant plus de 0,5 seconde pour régler automatiquement la fréquence des stations de radio de signal fort.

Vous pouvez aussi appuyer sur le bouton SCN sur la télécommande pour régler automatiquement les radios avec un signal fort.

3. Pour enregistrer la station en cours ou activer une station présélectionnée

1) Appuyez sur l'un des 6 boutons numérique et maintenez plus d'une seconde pour sauvegarder la station en cours d'écoute dans la mémoire en présélection du numéro de la touche concerne pour la bande en cours.

De cette manière vous pouvez enregistrer 30 stations en présélection.

2) Appuyez sur l'une des 6 touches numérique brièvement pour activer la station sauvegardée en présélection dans la mémoire de donnée sur le bouton en question pour la bande en cours.

* Lorsque le mode PTY est activé, les 6 touches numériques sont partagées comme suit :

1. Pour scanner chaque station en présélection ou rechercher automatiquement les stations avec les plus forts signaux

1) Lorsque vous maintenez appuyée la touche AS/PA pendant plus d'une seconde, la radio recherche à partir de la fréquence en cours et vérifie les niveaux de force de signal jusqu'à ce que les 6 stations les plus fortes soient trouvées. Alors les 6 stations les plus fortes sont présélectionnées sur les emplacements de mémoire de présélection correspondants. L'opération de sauvegarde automatique est réalisable sur chaque bande sélectionnée. Lorsque l'opération de sauvegarde automatique est terminée, la radio exécute un scan des présélections.

2) Lorsque vous appuyez brièvement sur la touche AS/PS, la radio recherche chaque station en présélection dans la bande en cours et reste sur la station pendant 5 secondes en désactivant la fonction muet, puis la recherche continue.

1. Pour rechercher des station avec un programme PTY (PROGRAM TYOE)

Maintenez BAND/PTY appuyé sur l'unité principale ou appuyez sur la touche PTY sur la télécommande pour sélectionner l'un des programmes PTY tels que : POP- - NEWS - - OFF. Lorsque vous sélectionnez POP M ou NEWS, le fait d'appuyer sur l'un des 6 boutons en présélection de manière brève et répétée vous permet de sélectionner votre programme PTY comme décrit dans la section sur les touches de présélection.

Lorsque vous activez un programme PTY, le programme PTY et le mot PTY clignoteront sur l'écran LCD.

Après avoir sélectionné un programme PTY de votre choix, et avoir attendu 2 secondes, une recherche de station du programme PTY se lancera. Durant le premier tour, si la station désirée du programme PTY n'est pas trouvée, PTY NONE s'affichera, puis retournera sur la radio normale et l'icône PTY disparaitra.

1. TOUCHE AF [ALTERNATIVE FREQUENCIES = FRÉQUENCES ALTERNATIVES]

Lorsque vous appuyez brièvement, le mode de commutation AF est sélectionné et le mode de commutation AF s'affiche sur l'écran par un segment AF.

Segment éteint : Mode de commutation AF éteint.

Segment allumé : Mode de commutation AF allumé avec information RDS.

Segment clignotant : Mode de commutation AF allumé, mais l'information RDS n'est pas encore reçue.

Lorsque le mode de commutation AF est sélectionné, la radio inspecte la force du signal AF en permanence. L'intervalle entre les moments de vérification de chaque AF dépend de la force du signal de la station en cours, entre quelques minutes pour une station forte et quelques secondes pour une station faible. Chaque fois qu'une nouvelle fréquence alternative est plus forte que la station en cours, elle passe sur cette fréquence pendant un très court moment, et la NOUVELLE FREQUENCE est affichée pendant 1-2 secondes. Etant donné que la durée muette de la commutation AF ou du temps d'inspection est très courte, elle est quasiment inaudible en cas de programme normal.

Lors du mode FM, lorsque AF est activé, les fonctions SEEK, (SCAN), AUTO-MEMORY peuvent seulement recevoir et enregistrer des programmes RDS.

Avec une pression longue, le mode AF devient le mode REGION ON/OFF.

REG ON:

La commutation AF ou PI SEEK est appliqué à la station qui dispose de code PI identiques à la station en cours (le code PI est vérifié lorsque AF Ceck est en cours d'exécution)

REG OFF:

Le code régional en format de code PI est ignoré lorsque la commutation AF ou PI SEEK est appliqué.(PI CODE et COVERAGE AREA ne sont pas vérifiés lorsque AF CHECK est en cours d'exécution)

7. TOUCHE TA [TRAFFIC ANNOUNCEMENT = ANNONCES DE TRAFIC]

Lorsque vous appuyez sur cette touche, le mode TA s'active ou se désactive.

Lorsque le mode TA est activé (TA s'affiche sur l'écran LCD), il commencer a recherche les stations TA et TA SEEK s'affichera sur l'écran pendant un moment.

Lorsqu'une annonce concernant le trafic est transmise :

1). Si l'unité est en mode MMC/SD ou USB, elle passera temporairement en mode radio.

2). Si le niveau du volume est en dessous de 20, le niveau de volume sera monte a 20 et retournera a son mode et son niveau de volume lorsque l'annonce de trafic sera terminée. Si vous réglez le volume au cours de l'annonce de trafic, seulement le volume de l'annonce de trafic est valide.

* Fonction interruption de TA :

L'annonce de trafic en cours est annulée si vous appuyez sur cette touche. Mais le mode TA ne sera pas désactivé.

* Lorsque TA est activé, les fonctions SEEK, (SCAN), AUTO MEMORY peuvent être reçues ou enregistrées seulement lorsque le code d'identification du programme de trafic a été reçu

UTILISATION USB/Carte:

1. Pour insérer ou sortir une carte SD ou une clé USB

Lorsque vous souhaitez lire le contenu musical d'une carte SD ou d'une clé USB, enlevez le panneau de contrôle frontal ou ouvrez la protection de fente USB, puis insérez une carte SD ou un clé USB dans la fente pour carte ou la prise USB. Alors le mode de lecture passera en mode SD ou USB et affichera SD ou USB sur l'écran (Lorsqu'une carte SD et une clé USB sont insérées en même temps dans l'appareil, le mode de lecture passera à celui du media qui a été inséré en dernier) et la première piste du media SD ou USB sera alors jouée.

1. Pour sélectionner la piste suivante ou précédente

Appuyez sur les touches >>| ou |<< pour sélectionner la piste suivante ou précédente.

1. Pour lire en avance ou retour accéléré

Maintenez les boutons >>| ou |<< appuyés pour lire en avance ou retour accéléré.

1. Pour avancer ou reculer de 10 pistes

Appuyez sur les boutons 5/-10 ou 6/+10 pour reculer ou avancer de 10 pistes.

Durant la lecture, maintenez -10 +10 appuyé pour sélectionner le fichier suivant ou précédent.

1. Comment utiliser la touche 1/>||/TOP

Pendant la lecture, appuyez sur la touche 1/>||/TOP pour mettre la lecture en pause. En mode pause, Appuyez sur la touche 1/>||/TOP pour reprendre la lecture.

Maintenez la touche 1/>||/TOP pour sélectionner la première piste à lire.

1. Pour scanner des pistes

Durant la lecture, appuyez sur le bouton INT pour jouer les 10 premières secondes de chaque chanson.

Appuyez de nouveau sur la touche INT pour annuler la fonction INT et continuer de jouer la piste actuellement sélectionnée

1. Pour répéter des pistes

Pendant la lecture, appuyez sur la touche RPT brièvement pour lire la piste en cours de manière répétée et le LCD indiquera RPT ONE.

Appuyez sur la touche RPT deux fois pour lire toutes les pistes dans l'album et l'écran affichera RPT ABM.

Appuyez de nouveau pour annuler cette fonction, et l'écran LCD affichera RPT OFF.

1. Pour lire des pistes dans le désordre

Pendant la lecture, appuyez brièvement sur la touche RDM pour lire toutes les pistes dans le désordre.

Appuyez de nouveau pour quitter la fonction RDM.

1. Pour sélectionner rapidement une piste à jouer

Pendant la lecture, appuyez sur la touche AS/PS, le mode de sélection de chanson s'active, et TRK 000 (si le nombre de piste est compris entre 9 et 100, ca sera 00) sera visible sur l'écran LCD et le chiffre des centaines que le disque MP3/WMA, la carte SD ou la clé USB contient clignotera.

Tournez la molette de VOL pour sélectionner le nombre sur l'emplacement clignotant entre 0 et 9.

Puis appuyez sur la touche AS/PS pour confirmer le numéro saisi et le 0 sur les dizaines se mettra à clignoter.

Tournez la molette de VOL pour sélectionner le nombre sur l'emplacement clignotant entre 0 et 9.

Puis appuyez sur la touche AS/PS pour confirmer le numéro saisi et le 0 sur les unités se mettra à clignoter.

Tournez la molette de VOL pour sélectionner le nombre sur l'emplacement clignotant entre 0 et 9.

Une fois que vous avez terminé de saisir tous les chiffres du numéro de la chanson, appuyez sur la touche SEL pour lire la piste correspondante.

Système main libres Bluetooth :

1. Couplage

Activez le mode Bluetooth du téléphone mobile, puis sélectionnez la fonction pour trouver un appareil Bluetooth et confirmez. Une fois que vous avez trouvé, le nom du dispositif Bluetooth détecté apparaïtra, sélectionnez-le et confirmez, alors une interface s'affichera qui vous demandera de saisir un mot de passe. Saisissez le mot de passe 0000 et confirmez. Alors l'écran LCD de votre système sonore de voiture affichera BT READY et l'icône BT.

2. Connexion ou déconnexion

A) Utilisez votre téléphone mobile pour effectuer la connexion ou la déconnexion.

En statut de connexion, trouvez les dispositifs Bluetooth connectés, puis appuyez sur la touche de déconnexion pour déconnecter ;

En statut de déconnexion, trouvez les dispositifs Bluetooth déconnectés, puis appuyez sur la touche de connexion pour connecter ;

B) Lorsque vous allumez (après que le contact ait été coupe sur la voiture), l'unité recherchera les téléphones portables à coupler et à connecter, cela prendra entre 10 et 15 secondes.

Remarque:

(1) L'icône Bluetooth n'apparait sur le LCD que pendant le statut de connexion.

(2) En statut de connexion : Le téléphone portable est transféré vers l'autoradio aussitôt qu'un appel est effectué, Le téléphone portable est transféré vers l'autoradio aussitôt qu'un appel est reçu.

3. Passez un appel en statut de connexion

Pour passer un appel, appuyez simplement sur la touche TEL et saisissez le numéro que vous souhaitez appeler à l'aide du téléphone portable. Lorsque vous êtes prêt à passer l'appel, appuyez de nouveau sur TEL, pour terminer l'appel, appuyez simplement sur la touche MUTE/C.

4. Acceptor/rejeter/terminer l'appel

A) Lorsque le téléphone sonne, appuyez sur la touche TEL pour accepter l'appel ;
B) Lorsque le téléphone sonne, appuyez sur la touche CLEAR pour refuser l'appel ;
C) Pendant la conversation, appuyez sur la touche CLEAR pour terminer l'appel ;

5. Réglage du niveau de volume de parole

Pendant que vous parlez, utilisez le contrôle de réglage du volume mais ce niveau ne peut être enregistré.

6. Passer ou recevoir des appels lorsque l'unité est en mode veille

Lorsque l'autoradio est en mode veille,(le contact est active mais l'appareil est éteint)lorsque vous passez ou recevez un appel, l'autoradio s'allumera automatiquement, une fois l'appel terminé, il repassera en mode veille.

MÉTHODE D'INSTALLATION

Il s'agit d'une méthode d'installation pour protéger contre les vols

L'unité principale doit être dotée d'une GAINE DE MONTAGE EN METAL.

Connectez les fils, ex : l'alimentation, les haut-parleurs et l'antenne conformément aux explications de ce manuel d'instruction, puis installez la gaine de monta métal dans la voiture comme sur le schéma ci-dessous.

FICHE DE SUPPORT EN METAL Pour une plus grande adhérence de l'unité, veil ez à vous assurer que la fiche de métal est fermement vissée au châssis de la voiture Repliez les onglets sur la gaine de montage en métal contre le tableau de bord avec un tournevis TABLEAU DE BORD GAINE DE MONTAGE EN METAL CHASSIS DE L'UNITE BAGUE DE PROTECTION EN PLASTIQUE PANNEAU FRONTAL Pour sortir l'unité de la gaine de montage en métal, insérez les deux CLES fournies dans les fentes gauche et droit du châssis en même temps. Puis tirez le châssis hors de la gaine de montage comme indiqué sur l'illustration.

NOTE

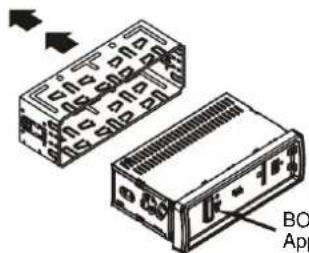

Avant de monter et d'utiliser le lecteur, enlevez la gaine de montage métallique illustrée par les flèches.

BO App

Pour attacher la plaque amovible, insérez d'abord le coté gauche de la plaque dans le coté gauche du châssis, puis poussez le coté droit de la plaque dans le châssis jusqu'à ce que vous en tendiez un « clic ».

Pour enlever le panneau frontal du châssis de l'unité, appuyez sur cette touche pour relâcher le panneau frontal du châssis, puis sortez-le du châssis..

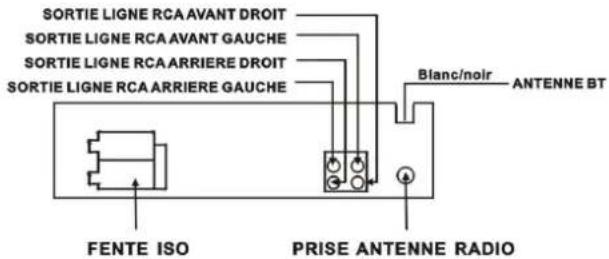

CONNEXION DES FILS

SORTIE LIGNE RCA AVANT DROIT SORTIE LIGNE RCA AVANT GAUCHE SORTIE LIGNE RCA ARRIERE DROIT SORTIE LIGNE RCA ARRIERE GAUCHE Blanc/noir ANTENNE BT FENTE ISO PRISE ANTENNE RADIO

B 1 3 5 7 2 4 6 8 A FUSE 10 A FENTE PRISE ISO

CONNECTEUR A

4. Mémoire + 12V
5. Sortie antenne auto
7. 12V (vers la clé de contact)
8. TERRE

CONNECTOR B

Tension d'alimentation

Consommation électrique

Puissance de sortie

Nombre de canaux

Dimensions de l'unité

Section FM

Plage de fréquence

Sensibilité effective

Fréquence I.F.

Section AM

Plage de fréquence

Sensibilité effective

Fréquence I.F.

SORTIE LIGNE RCA

Puissance

LECTURE SD ou USB

Système

Caractéristiques de fréquence

Signal sur bruit (SD & USB)

DC 12V Terre négative

10A MAX

4 x 25 W mesuré à 14,4V CC)

2 canaux stéréo

178[L] X 101,5[P] X 50[H] mm

87.5MHz -108MHz

3uV

522KHz 1 620KHz

40dB

450KHz

1 200mV@MAX.

Système audio MP3

20Hz -100Hz <=5dB

10KHz-20KHz <=5dB.

50dB (1KHz)

Si vous souhaitez vous débarrasser ultérieurement du produit, veuillez noter que : les déchets électriques ne doivent pas être jetés avec les déchets domestiques.

Veuillez les faire déposer dans les centres de recyclage existants. Contactez les autorités locales ou distributeurs pour obtenir de plus amples informations.

(Directive de l'équipement électronique et des déchets électriques).

Lenco

CS-430 BT
