Marque	Philips
Modèle	HR4342
Type de produit	Purificateur d'air
Système de filtration	3 étages : préfiltre, filtre HEPA, filtre à charbon actif
Vitesses de ventilation	Faible (1), normale (2), turbo
CADR (fumée de tabac)	89 m³/h
CADR (poussières)	91 m³/h
CADR (pollens)	93 m³/h
Taille maximale de pièce recommandée	40 m² (100 m³)
Alimentation	Secteur
Nettoyage du préfiltre	Tous les 2 mois (lavable à l'eau ou aspirateur)
Remplacement du filtre HEPA	Lorsque la couleur correspond à l'indicateur le plus foncé
Remplacement des granulés de charbon actif	Tous les 1,5 à 8 mois selon l'utilisation (tabac, cuisine, etc.)
Filtre HEPA de remplacement	HR 4940
Granulés de charbon actif de remplacement	HR 4941
Sécurité	Arrêt automatique en cas de surchauffe, sécurité panneau avant
Utilisation continue possible	Oui, sur vitesse 1 ou 2
Montage	Au sol ou mural

FOIRE AUX QUESTIONS - HR4342 PHILIPS

Comment utiliser le purificateur d'air Philips HR4342 ?

Branchez l'appareil, réglez la vitesse sur 1, 2 ou turbo. Pour une purification rapide, utilisez le mode turbo pendant 30 minutes, puis passez en vitesse 1 ou 2. L'appareil peut fonctionner en continu.

Quelle est la taille de pièce recommandée pour le HR4342 ?

Le purificateur est efficace pour des pièces jusqu'à 40 m² (environ 100 m³). Pour de grandes pièces, plusieurs appareils peuvent être utilisés.

À quelle fréquence faut-il nettoyer le préfiltre ?

Le préfiltre doit être nettoyé tous les deux mois, ou plus souvent si l'environnement est très enfumé. Il peut être lavé à l'eau ou dépoussiéré à l'aspirateur.

Quand faut-il remplacer le filtre HEPA ?

Remplacez le filtre HEPA lorsque sa couleur correspond à la teinte la plus foncée de l'indicateur de remplacement situé sur l'appareil. Le filtre de rechange est le modèle HR 4940.

Comment remplacer les granulés de charbon actif ?

Retirez le couvercle perforé, jetez les vieux granulés et l'écran de mousse. Placez le boîtier filtrant à l'envers sur un nouveau container de granulés (HR 4941), retournez l'ensemble pour les transférer, puis remettez l'écran de mousse et le couvercle. Notez la date de remplacement sur la pastille blanche.

Que faire si l'appareil s'arrête ou surchauffe ?

Le moteur est protégé par un dispositif de sécurité. Éteignez l'appareil, débranchez-le, attendez 15 minutes qu'il refroidisse. Vérifiez que les filtres ne sont pas obstrués et que le ventilateur tourne librement. Si le problème persiste, contactez un centre agréé Philips.

Le purificateur peut-il être utilisé en permanence ?

Oui, il est conçu pour un fonctionnement continu. Utilisez la vitesse 1 ou 2 pour un usage quotidien et économique.

Quelle est l'efficacité du HR4342 ?

Le CADR (débit d'air pur) est de 89 m³/h pour la fumée de tabac, 91 m³/h pour les poussières et 93 m³/h pour les pollens. Cela permet une purification rapide dans une pièce de taille moyenne.

Où puis-je acheter des filtres de rechange ?

Les filtres HEPA (HR 4940) et les granulés de charbon actif (HR 4941) sont disponibles chez votre revendeur Philips ou dans un centre service agréé.

Le purificateur émet-il du bruit ?

Le niveau sonore varie selon la vitesse. En vitesse 1 ou 2, le bruit est faible et discret. En mode turbo, le ventilateur est plus audible mais reste acceptable pour une purification rapide.

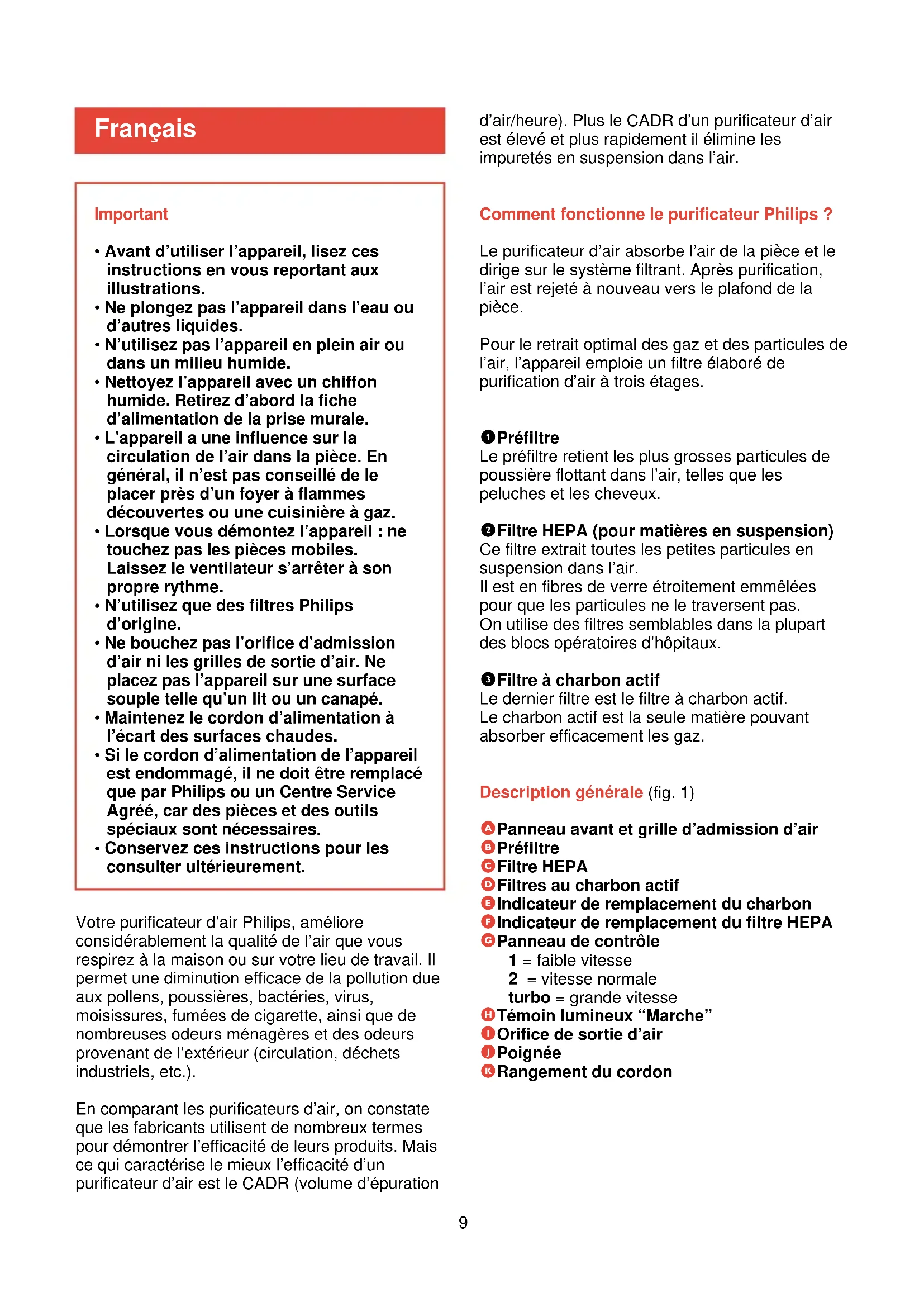

MODE D'EMPLOI HR4342 PHILIPS

• Pour le mode d'emploi: dépliez la page 3.

Deutsch Seite 14

• Avant d'utiliser l'appareil, lisez ces instructions en vous reportant aux illustrations.
• Ne plongez pas l'appareil dans l'eau ou d'autres liquides.
• N'utilisez pas l'appareil en plein air ou dans un milieu humide.
• Nettoyez l'appareil avec un chiffon humide. Retirez d'abord la fiche d'alimentation de la prise murale.
  L'appareil a une influence sur la circulation de l'air dans la piece. En général, il n'est pas conseillé de le placer pres d'un foyer à flammes découvertes ou une cusinière à gaz.
• Lorsque vous démontez l'appareil : ne touche pas les pieces mobiles. Laissez le ventilateur s'arrête à son propre rythme.
  N'utilisez que des filtres Philips d'origine.
• Ne bouchez pas l'orifice d'admission d'air ni les grilles de sortie d'air. Ne placez pas l'appareil sur une surface souple telle qu'un lit ou un canapé.
• Maintenez le cordon d'alimentation à l'écart des surfaces chaudes.
• Si le cordon d'alimentation de l'appareil est endommagé, il ne doit être remplace que par Philips ou un Centre Service Agréé, car des pieces et des outils spéciaux sont nécessaires.
• Conservez ces instructions pour les consulter ultérieurement.

Votre purificateur d'air Philips, améliore considérablement la qualité de l'air que vous respirez à la maison ou sur votre lieu de travail. Il permet une diminution efficace de la pollution due aux pollens, poussières, bacteries, virus, moississes, fumées de cigarette, ainsi que de nombreuses odeurs menagères et des odeurs provenant de l'extérieur (circulation, déchets industriels, etc.).

En comparant les purificateurs d'air, on constate que les fabricants utilisent de nombreux termes pour démonter l'efficacité de leurs produits. Mais ce qui caractérisse le mieux l'efficacité d'un purificateur d'air est le CADR (volume dépuration

d'air/heure). Plus le CADR d'un purificateur d'air est élevé et plusrapidement il elimine les impuretés en suspension dans l'air.

Comment fonctionne le purificateur Philips?

Le purificateur d'air absorbe l'air de la pièce et le dirige sur le système filtrant. Àpres purification, l'air est rejeté à nouveau vers le plafond de la pièce.

Pour le retrait optimal des gaz et des particules de l'air, l'appareil emploie un filtré élaboré de purification d'air à trois étages.

1 Préfiltre

Le préfiltre retient les plus grosses particules de poussière flottant dans l'air, telles que les peluches et les cheveux.

Filtre HEPA (pour matieres en suspension)

Ce filtré extrait toutes les petites particules en suspension dans l'air.

Il est en fibres de verre etroitement emmêlées pour que les particules ne le traversent pas.

On utilise des filtressemblables dans la plupart des blocs opérateires d'hopitaux.

Filtre à charbon actif

Le dernier filtré est le filtré à charbon actif.

Le charbon actif est la seule matière pouvant absorber efficacement les gaz.

Description générale (fig. 1)

A Panneau avant et grille d'admission d'air
B Préfiltre
Filtre HEPA
Filtres au charbon actif
Indicateur de remplacement du charbon
Indicateur de remplacement du filtrre HEPA
G Panneau de contrôle

1 = faible vitesse
2 = vitesse normale

turbo = grande vitesse

Témoin lumineux "Marche"
Orifice de sortie d'air
Poignée
Rangement du cordon

Mise en place

• En général, il est conseilé de placer le

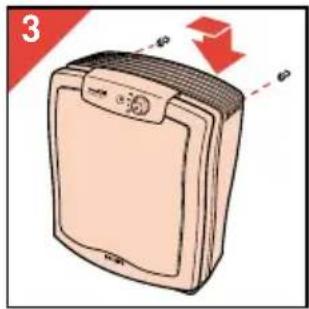

purificateur d'air pres du lieu ou desgens fument pour empêcher que la fumée se disperse. L'appareil peut etre place sur le sol contre le mur ou fixe au mur a hauteur d'homme (fig.2-4).

• Vous pouvez ranger l'excedant de cordon au dos de l'appareil (fig.1).

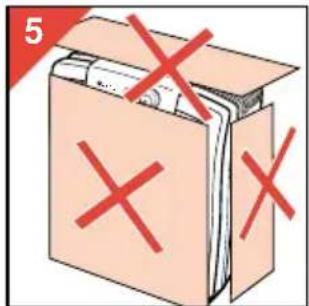

• Ne bouchez jamais les orifices d'admission et de sortie d'air (fig. 5).

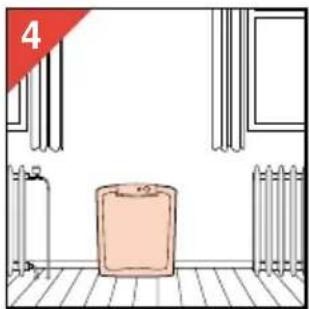

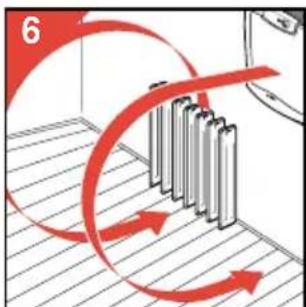

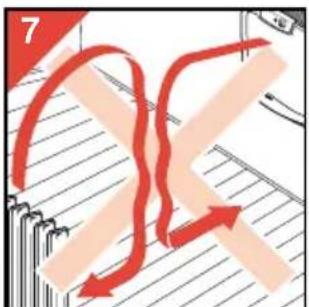

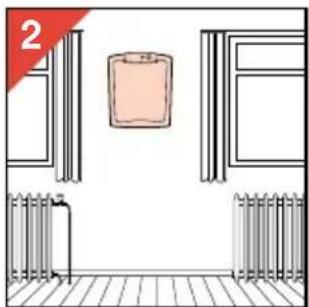

• Quand vous faites fonctionner des apparciels de chauffage: placez le purificateur d'air de telle sorte que le courant d'air qu'il produit coincide avec le courant d'air de convection que produit la source de chauffage.

Cela signifie qu'il faut placer le purificateur d'air pres du radiateur ou de la source de chauffage (fig. 6 et 7).

• On peut aussi placer plusieurs purificateurs d'air dans la même piece. Ceci est particulièrement ment conseillé si la piece est très grande et/ou a une forme irrégulière. Dans ce cas, vous dévez placer ces apparèils le plus loin possible

I'un de l'autre mais toujours contre le même mur.

Pour une efficacite optimale il est conseilé d'utiliser votre purificateur d'air HR4342 dans une piece dont la surface n'excède pas 40m^2 (100 m³ environ).
- Pour les personnes souffrant d'allergies respiratoires nous vous conseillons d'instructor un appeareil dans le salon et un dans la chambre à coucher et de les laisser fonctionner en permanence.

Préparation à l'emploi

• Avant la première utilisation : Remplissez les filtres à charbon avec les granulés fournis. Veuillez vous reporter au paragraphe « Remplacement des granulés des filtres »

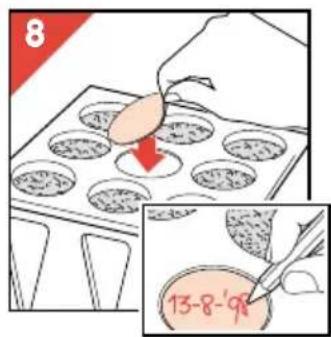

• Collez la pastille blanche sur le dessus du filtré (fig.8) et notez la date de remplacement des granulés.
  Pour garder constament un air propre dans votre piece, vous pouvez faire fonctionner

l'appareil en permanence sur la vitesse 1 ou 2, selon la taille de la piece.

Pour une purification rapide de l'air, reglez d'abord à la vitesse « turbo »
- ÀpRES environ une demi-heure, réglez le commutateur à la vitesse 1 ou 2.
- Vérifiez régulierement l'etat de proprete des filtres et s'ils ont besoin d'être nettoyés ou remplacés (particulierrement lorsque le moteur fait plus de bruit que la normale).

Ouverture du panneau avant

Remarque: Le panneau avant est pourvu d'une sécurité automatique.

Cette sécurité empêche de retarder le panneau avant si le purificateur d'air est encore en marche. Elle empêche entre autre la mise en marche du moteur lorsque le panneau est retire ou mal positionné.

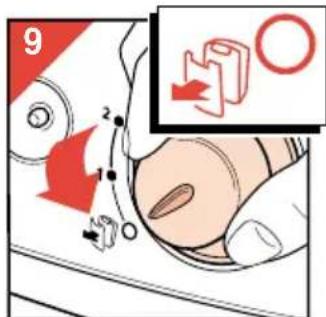

• Eteignez l'appareil (fig. 9) et débranchez-le.

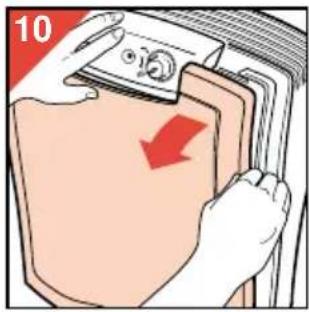

• Retirez le panneau avant, avec le préfiltre (fig. 10).

Nettoyage du préfiltre en mousse

Retirez et nettoyez le préfiltre au moins tous les deux mois doivent plus si l'environnement de travail est très enfumé.

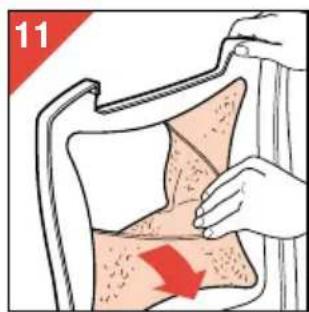

• Retirez le préfiltre (fig. 11).

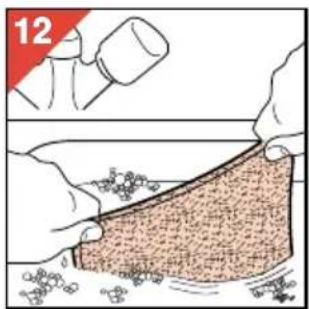

• Lavez-le (fig. 12), ou dépoussièrez-le avec un aspirateur.

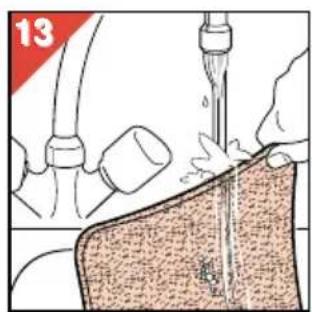

• Si le filtré est lavé avec un détergent, rincez-le à l'eau chaude propre (fig. 13).

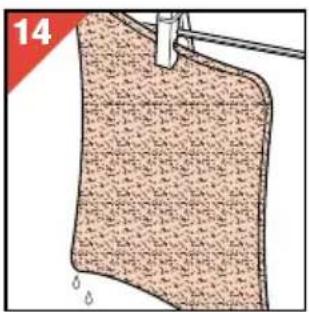

• Laissez le filtré sécher à l'air avant de le remonter (fig. 14).

Remplacement du filtré HEPA

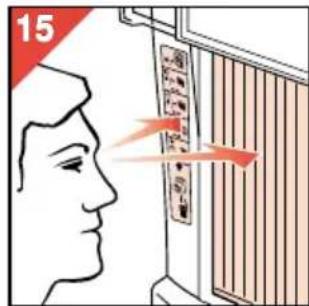

• Pour savoir si le filtré HEPA a besoin d'être changé, comparez la couleur du filtré avec celle de l'indicateur (F) (fig. 15).

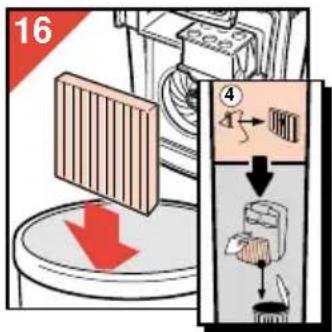

• Si la couleur du filtré correspond à la couleur la plus foncée, remplacez-le (fig.16).
• Les filtrés HEPA sont disponibles chez votre distributeur ou Centre Service Agréé Philips sous le nombre HR 4940.

Remplacement des granulés des filtres à charbon

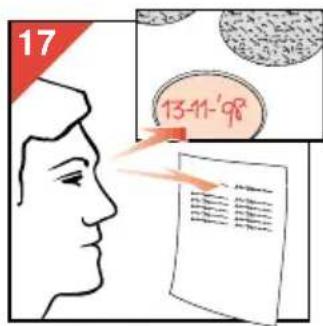

• Pour savoir si les granulés du filtré à charbon actif ont besoin d'être changés, comparez la date inscrite sur la pastille blanche (fig. 17) qui se trouve sur le filtré avec le tableau ci-dessous.

Fumée de tabac remplacer tous les : remplacer tous les : en moyenne 5 cigares/cigarettes par jour 6 mois 6 mois en moyenne 10 cigares/cigarettes par jour 3 mois s en moyenne 20 cigares/cigarettes par jour 1.5 mois

Odeurs de cuisine,peinture,etc... remplacer tous les :

utilisation moyenne 5 heures par jour 8 mois
utilisation moyenne 10 heures par jour 4 mois
utilisation moyenne 20 heures par jour 2 mois

Les fréquences indiquées dans le tableau cédessus sont fonction du degré réel de pollution de la pierce et ne sont disponibles qu'a titre indicatif. Les granulés de charbon actif peuvent être remplacés entre 1.5 et 8 mois.

Si vous en faites une utilisation mixte fumée de tabac et odeurs de cuisine utilisez les valeurs du premier tableau, c'est à dire "fumée de tabac".

Pour remplacer les granulés des filtres à charbon:

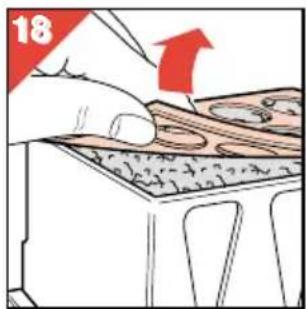

• Retirez le couvercle perforé, avec précaution (fig. 18).

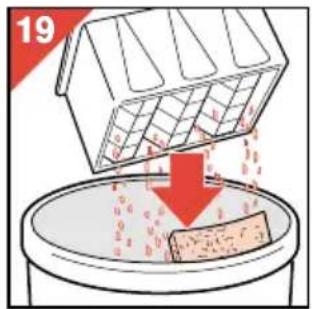

  Jetez l'écran de mousse et les vieux granulés usages (fig. 19)

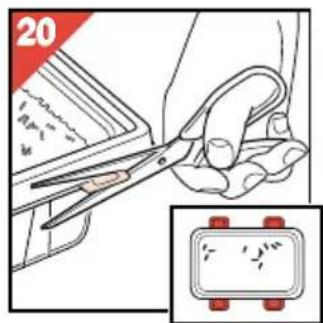

• Prenez un container de granulés de charbon neuf, coupez les oreillettes sur le cote (fig. 20) et retirez le couvercle de protection (fig. 21).

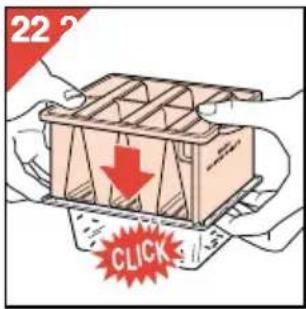

• Placez le coffret filtrant à l'envers sur le container de granulés (Clic!) (fig. 22).

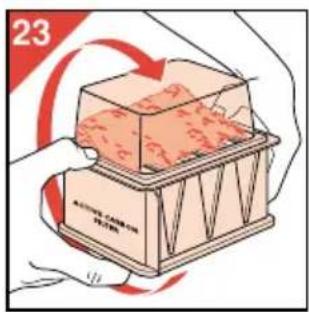

• Retournez l'ensemble pour faire passer tous les granulés de charbon dans le coffret filtrant (fig. 23).

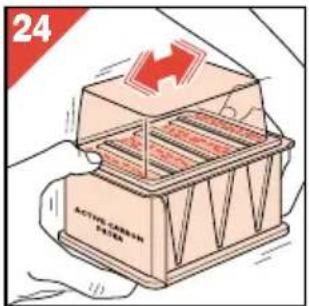

• Tapotecz et secouez le boitier filtrant pour tasser le contenu (fig. 24).

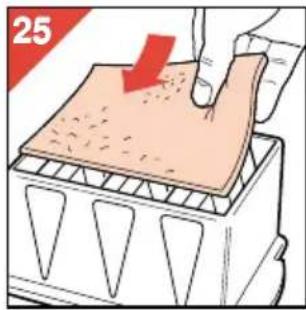

• Placez un nouvel écran de mousse audessus des granulés de charbon (fig. 25).

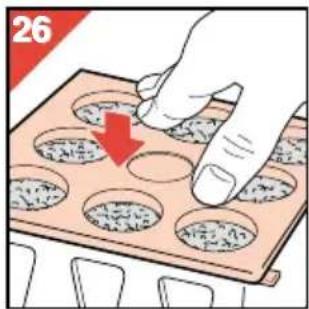

• Réajustez le couvercle perforé (fig. 26).
• Collez la pastille blanche sur le dessus du filtré (fig. 27) et inscrivez-y la date du
• Procedez de mesmo pour l'autre filtré à charbon.
• Vous trouvrez de nouveaux granulés de charbon chez votre distributeur ou Centre Service Agree Philips sous le numero HR 4941.

Dispositif automatique de sécurité contre la surchauffe

Pour prévenir tous dommages et réduire les risques, le moteur du ventilateur se coupe s'il chauffe trop. Pour indiquer que l'appareil est encore allumé et connecté au secteur, le voyant lumineux reste allumé.

Si cela se produit :

• Arretez l'appareil.
• Retirez la fiche de la prise de courant.
• Attendez que le moteur refroidisse (env. 15 minutes).
• Retirez le panneau avant. Vérifiez que les filtres ne sont pas bouchés et que rien n'obstrue l'écoulement de l'air.

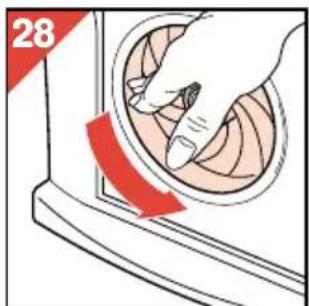

• Verifiez que le ventilateur peut tournier librement à la main (fig. 28).
• Fermez l'appareil. Rebranchez et mettez en marche.

Si le dispositif automatique contre la surchauffe se déclenché à nouveau, portez l'appareil chez vous revendeur ou Centre Service Agréé Philips.

Efficacité : CADR (maxi)

• fumée de tabac 89 m

3/heure

• poussieres 91 m

3/heure

• pollens 93m

3/heure

Système de filtration

• Préfiltre 1
• Filtre HEPA 1
• Filtre à charbon 2

Filtre HEPA de remplacement: HR 4940

Granules de charbon actif: HR 4941

Taille maxi de la pièce: 40m

2/100m³
