Type de produit	Chemin de câbles grande étanchéité
Marque	Hoffman
Modèle	F88WG
Matériau	Acier traité avec finition polyester poudre gris
Couleur	Gris
Dimensions disponibles	2.5 × 2.5 po, 4 × 4 po, 6 × 6 po, 8 × 8 po
Poids	Environ 2 kg/m selon la taille
Alimentation	Non applicable (passif)
Fonctions principales	Support et gestion des câbles, mise à la terre, raccords télescopiques et pivotants
Utilisation	Intérieur/extérieur, pour câbles électriques et de données
Montage	Par brides, vis et écrous
Finition	Peinture polyester poudre gris
Entretien et nettoyage	Nettoyage avec un chiffon humide, éviter solvants agressifs
Sécurité	Assurer la continuité de la mise à la terre, respecter les charges maximales
Pièces détachées et réparabilité	Raccords télescopiques, pivotants, brides, connecteurs; sections remplaçables

FOIRE AUX QUESTIONS - F88WG Hoffman

Comment installer un raccord télescopique d'ajustement ?

Montez les pièces sur le corps du raccord dans l'ordre correct, insérez le corps sur une section droite, ajustez à la longueur désirée, positionnez l'ajustache reteneur contre la flasque et forcez-le, puis installez l'anneau de compression avec vis et écrous. Assurez la continuité de la mise à la terre si utilisée comme conducteur de terre.

Comment ancrer le raccord télescopique à une extension fixe ?

Deux méthodes : Méthode I : percez des trous de diamètre 0,25 po à travers chaque côté de la section droite et du raccord, installez des vis 0,25-20 x 0,5 po avec capuchons et rondelles Grower. Méthode II : remplacez les vis par des barres enfilées diagonalement opposées, assemblez avec rondelles et rondelles Grower, serrez les écrous et vérifiez la longueur d'extension.

Comment découper un ajustache découpable ?

Découpez le corps à la longueur désirée en veillant à ce que la coupe soit équarrie. Soudez la flasque extra au corps. Pour reproduire la finition d'origine, utilisez une peinture de retouche.

Comment installer un raccord pivotant pour les sections 2.5x2.5 et 4x4 ?

Positionnez dans l'ordre : le chemin de câbles, la flasque pivotante, l'anneau pivotant, le rond joint pivotant et le raccord pivotant. Placez les pinces à ressorts sur le flasque rond du raccord, puis installez avec vis et écrous.

Comment installer un raccord pivotant pour les sections 6x6 et 8x8 ?

Positionnez dans l'ordre : le chemin de câbles, la flasque pivotante, l'anneau pivotant (voir détails 7 et 8). Fixez l'anneau pivotant au flasque du chemin de câbles avec quatre vis à tête plates et écrous.

Comment installer une entrée de boîte avec pivot emboutant ?

Utilisez la connecteuse flasque fournie comme gabarit pour marquer la découpe sur le boîtier. Découpez l'entrée. Positionnez la flasque connecteuse et la connecteuse flasque pivotante à l'intérieur du boîtier. Placez le rond pivotant joint et le pivot emboutant sur l'anneau pivotant. Installez les pinces à ressorts avec vis et écrous.

Comment effectuer une entrée de boîte sans raccord pivotant ?

Découpez une ouverture dans le boîtier comme montré au détail 11. Placez la boîte connecteuse et l'ajustache à l'intérieur, et une autre ajustache entre la surface extérieure du boîtier et la section de câbles adjacente. Voir détail 12 pour l'arrangement correct.

Comment assembler les brides ?

Assemblez les brides comme montré aux détails 13 et 14. Notez que la bride ne se monte pas entre les flasques des chemins de câbles adjacents. Les brides peuvent être fixées à la flasque du chemin de câbles à différentes positions.

Quelles précautions de sécurité prendre lors de l'installation ?

Assurez la continuité de la mise à la terre à travers les raccords télescopiques si le chemin de câbles est utilisé comme conducteur de terre. Respectez les charges maximales recommandées et utilisez les fixations appropriées.

Comment entretenir le chemin de câbles ?

Nettoyez avec un chiffon humide. Évitez les solvants agressifs qui pourraient endommager la finition polyester. Vérifiez périodiquement la fixation et l'état des raccords.

MODE D'EMPLOI F88WG Hoffman

Instructions français 9-11

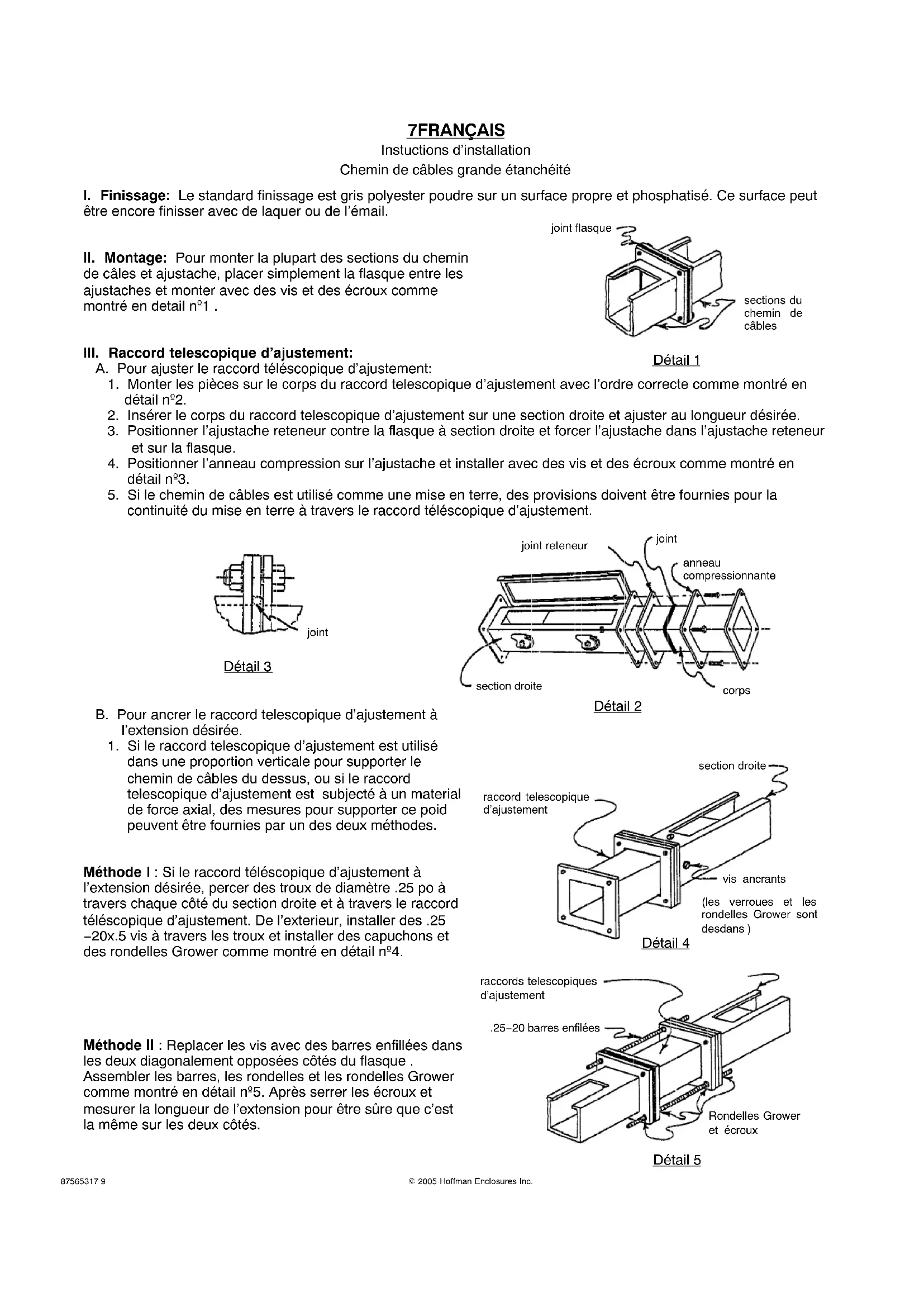

Instuctions d'installation

Chemin de cables grande etanchéité

I. Finissage: Le standard finissage est gris polyester poudre sur un surface propre et phosphatisé. Ce surface peut être encore finisser avec de laquer ou de l'émail.

II. Montage: Pour monter la plupart des sections du chemin de câles et ajustache, placer simplement la flasque entre les ajustaches et monter avec des vis et des écroux comme montré en detail n°1.

sections du
chemin de
cables

III. Raccord telescopique d'ajustement:

Detail 1

A. Pour ajuster le raccord téléscopique d'ajustement:

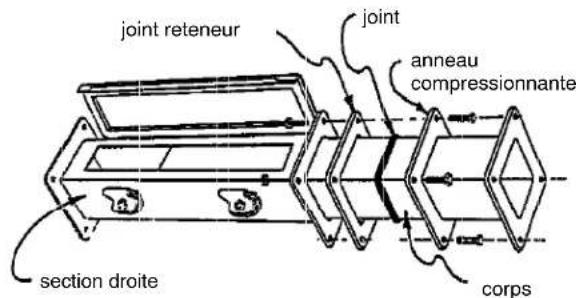

1. Monter les pièces sur le corps du raccord telescopique d'ajustement avec l'ordre correcte comme montré en détaill n°2.
2. Insérer le corps du raccord telescopique d'ajustement sur une section droite et ajuster au longueur désirée.
3. Positionner l'ajustache reteneur contre la flasque a section droite et forcer l'ajustache dans l'ajustache reteneur et sur la flasque.
4. Positionner l'anneau compression sur I'ajustache et installer avec des vis et des écrous comme montré en détaill n°3.
5. Si le chemin de cables est utilisé comme une mise en terre, des provisions doivent être fournies pour la continuité du mise en terre à travers le raccord téléscopique d'ajustement.

Detail 3

Detail 2

B. Pour ancrer le raccord telescopique d'ajustement à l'extension désirée.

1. Si le raccord telescopique d'ajustement est utilisé dans une proportion verticalie pour supporter le chemin de cables du dessus, ou si le raccord telescopique d'ajustement est subjecte à un material de force axial, des mesures pour supporter ce poid peuvent être fournies par un des deux méthodes.

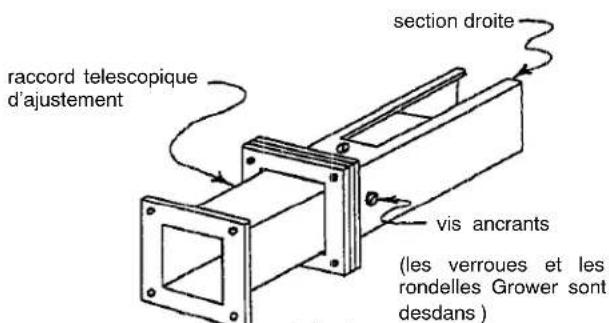

Méthode I: Si le raccord téléscopique d'ajustement à l'extension désirée, percer des troux de diamètre .25 po à travers chaque côté du section droite et à travers le raccord téléscopique d'ajustement. De l'extérieur, installer des .25 -20x.5 vis à travers les troux et installer des capuchons et des rondelles Grower comme montré en détaill n²⁴.

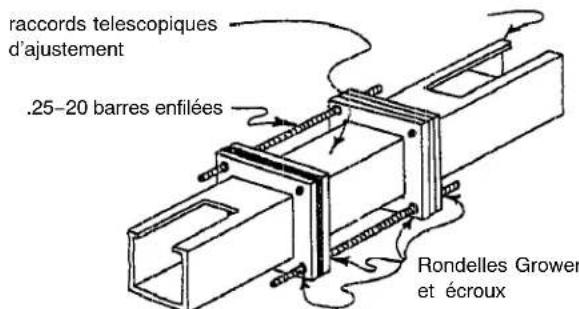

Méthode II : Replacer les vis avec des barres enfilées dans les deux diagonalement opposées côtés du flasque. Assembler les barres, les rondelles et les rondelles Grower comme montré en détaill n°5. ÀpRES serrer les écroux et mesurer la longueur de l'extension pour être sure que c'est la même sur les deux côtés.

Détail 4

Detail 5

8FRANÇAIS

Instuctions d'installation

Chemin de cables grande etanchéité

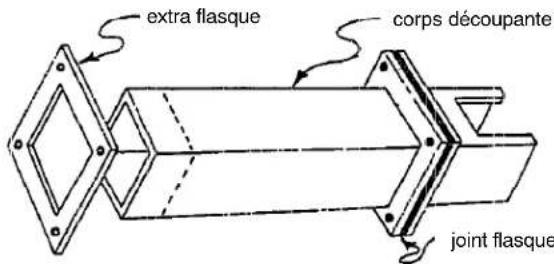

IV. Ajustache decoupable : Découper le corps à la longueur désirée. Soyez sure que le corps est coupé équairement. Souder la flasque extra au corps. Pour dupliquer le finissage original, la retouce peinture de peut être utilisée.

Detai 6

V. Raccord pivotant :

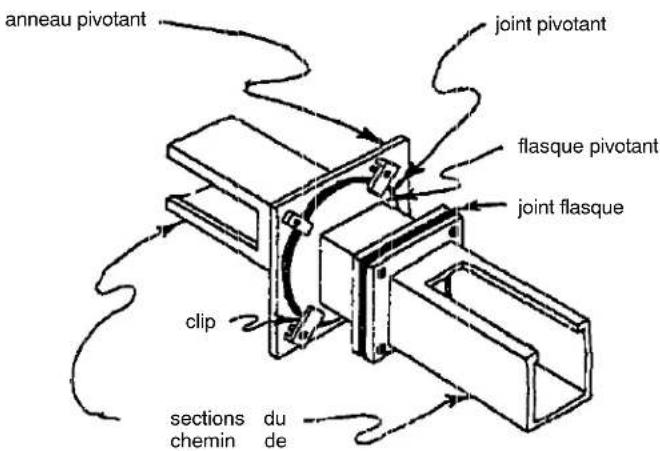

C. Pour installer 2.5 × 2.5 et 4 × 4 raccord pivotant de type pivotant :

1. Positionner en cet ordre le chemin de cables, la flasque pivotante, l'anneau pivotant, le rond joint pivotant, et le raccord pivotant. Positionner les pinces à ressorts au dessus du flasque rond du raccord pivotant, et installer avec des vis et des écroux.

D. Pour installer 6 × 6 et 8 × 8 raccord pivotant de type pivotant:

1. Positionner en cet ordre le chemin de cable, la flasque pivotante, l'anneau pivoant. (Voir d,tail n°7 et 8). Attacher l'anneau pivotant du chemin de cables flasque avec quatre vis à tête flats et des écroux.

Détai 9

Detai 7

chemins de cables
Detai 8

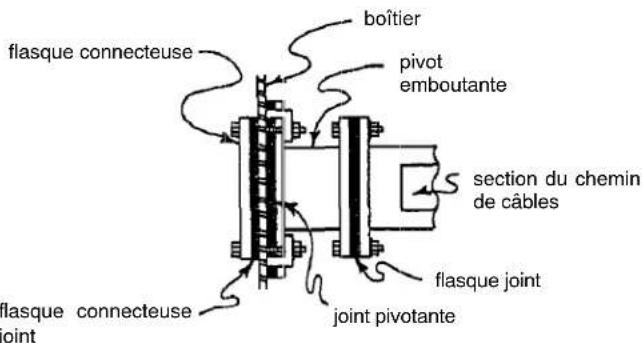

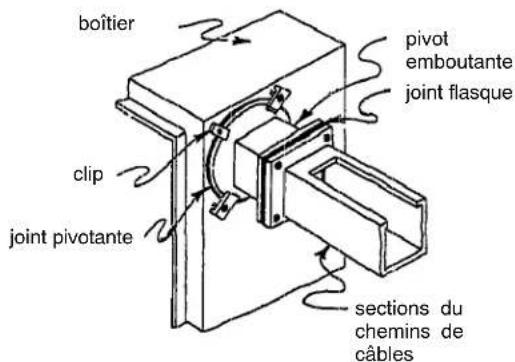

E. Pour installer l'entrée de boite tpye pivot emboutant:

1. En utilisant la connecteuse flasque fournie comme un pattern, trouver de l'extérieur du boitier le détachment de l'entrée de la boite et faites le découvert.

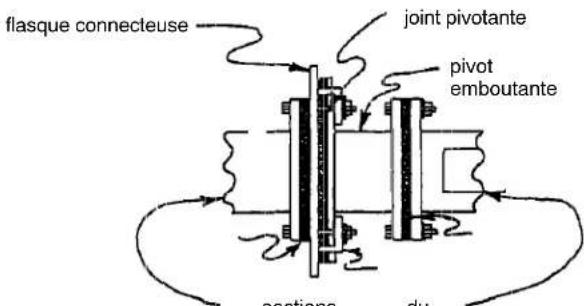

2. Positionner la flasque connecteuse et la connecteuse flasque pivotante en desdans bu boitier comme montré en detail n°9 et 10. Positionner le rond pivotant joint et le pivot emboutant sur le l'anneau pivotant. Positionner les pince à ressort au dessus de la flasque ronde de l'anneau pivotant, et installer avec des vis et des écroux.

Déta10

9FRANÇAIS

Chemin de cables grande etanchéité

VI. Entre de boite ( sans le raccord pivotant):

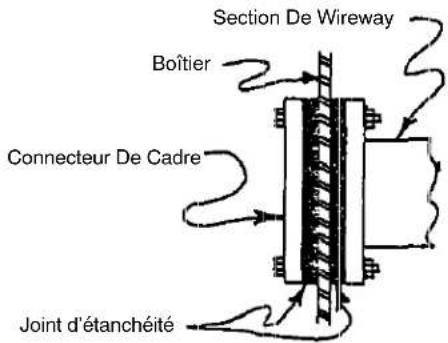

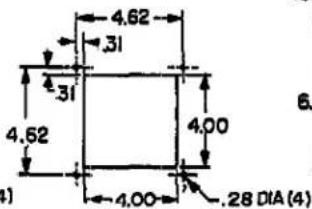

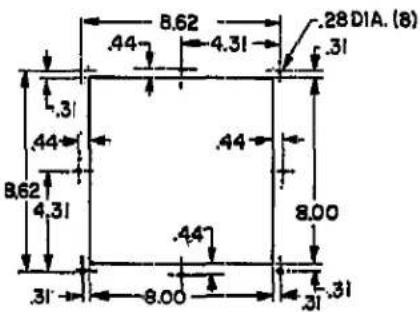

Quand vous entrez une boite contrôle ou une boite avec des chemins de cables réguliers de, faites une découpe dans le boitier comme montré en détail n°11. La boite connecteuse et l'ajustache sont positionnées dans le boitier, alors qu'une autre ajustache est positionnée entre la surface extérieure du boitier et la section des cables adjoignants. Voir détail n°12 pour une propre arrangement.

Détail 12

2.5 x 2.5

4x4

6x6

8x8

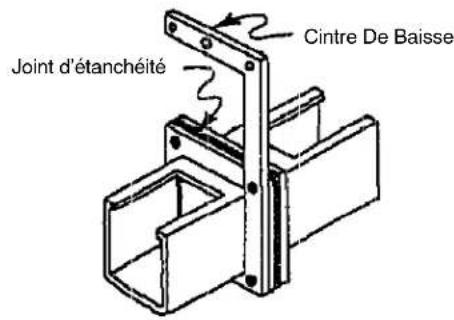

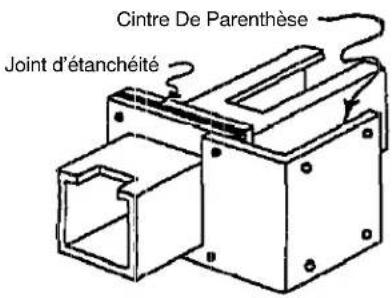

VII. Brides : Assembler les brides comme montré en détaill n°13 et 14. Noter que le bride ne monte pas entre les flasques du chemin de câbles adjacents. Ces brides peuvent être attachées au fasque du chemin de cables en varieuse positions.

Détail 13

Détail 14
